Se o POP apagar,quem fica sem rota
O dashboard da Flowbix que junta a malha DWDM e a energia dos POPs, em prints reais: 71 nós Ciena e 63 enlaces pintados pela saúde de energia de cada ponta. Se Parauapebas apagar, 6 cidades ficam sem caminho e 4 canais caem.
DWDM e Energia dos POPs/Como funcionaDa retificadora ao canal que cai
Cada nó Ciena é vinculado à retificadora da sua cidade, quando há uma monitorada; onde não há, fica o ponto cego. O dashboard da Flowbix cruza as duas pontas de cada enlace, com a energia agora e a nota de risco de 90 dias, e faz a conta de quem fica sem caminho se uma cidade apagar.

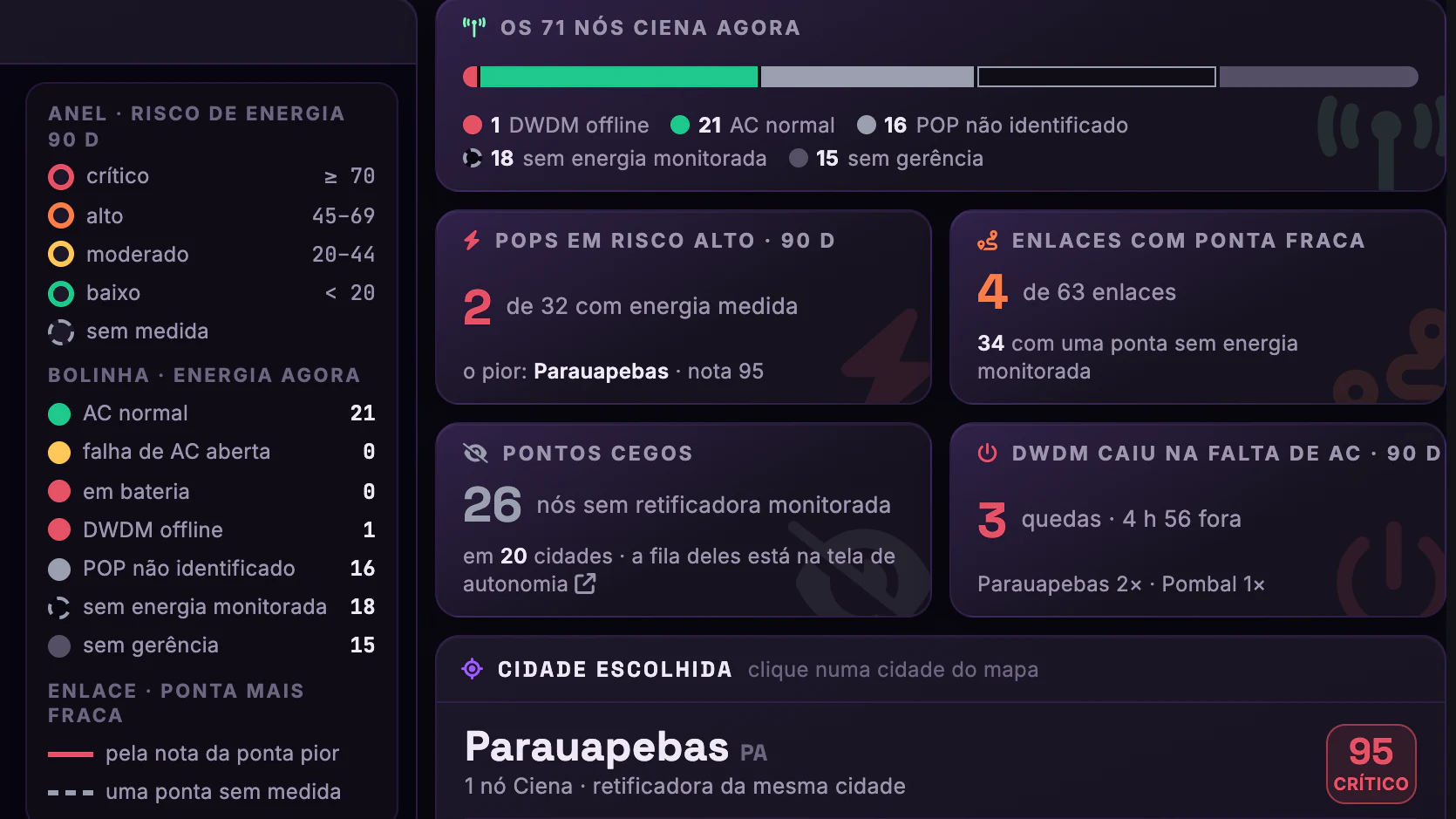

A cor vem da ponta pior
Cada nó tem a bolinha, a energia agora, e o anel, o risco em 90 dias; o enlace leva a cor da nota da ponta pior. Dos 63 enlaces, 4 têm uma ponta fraca.

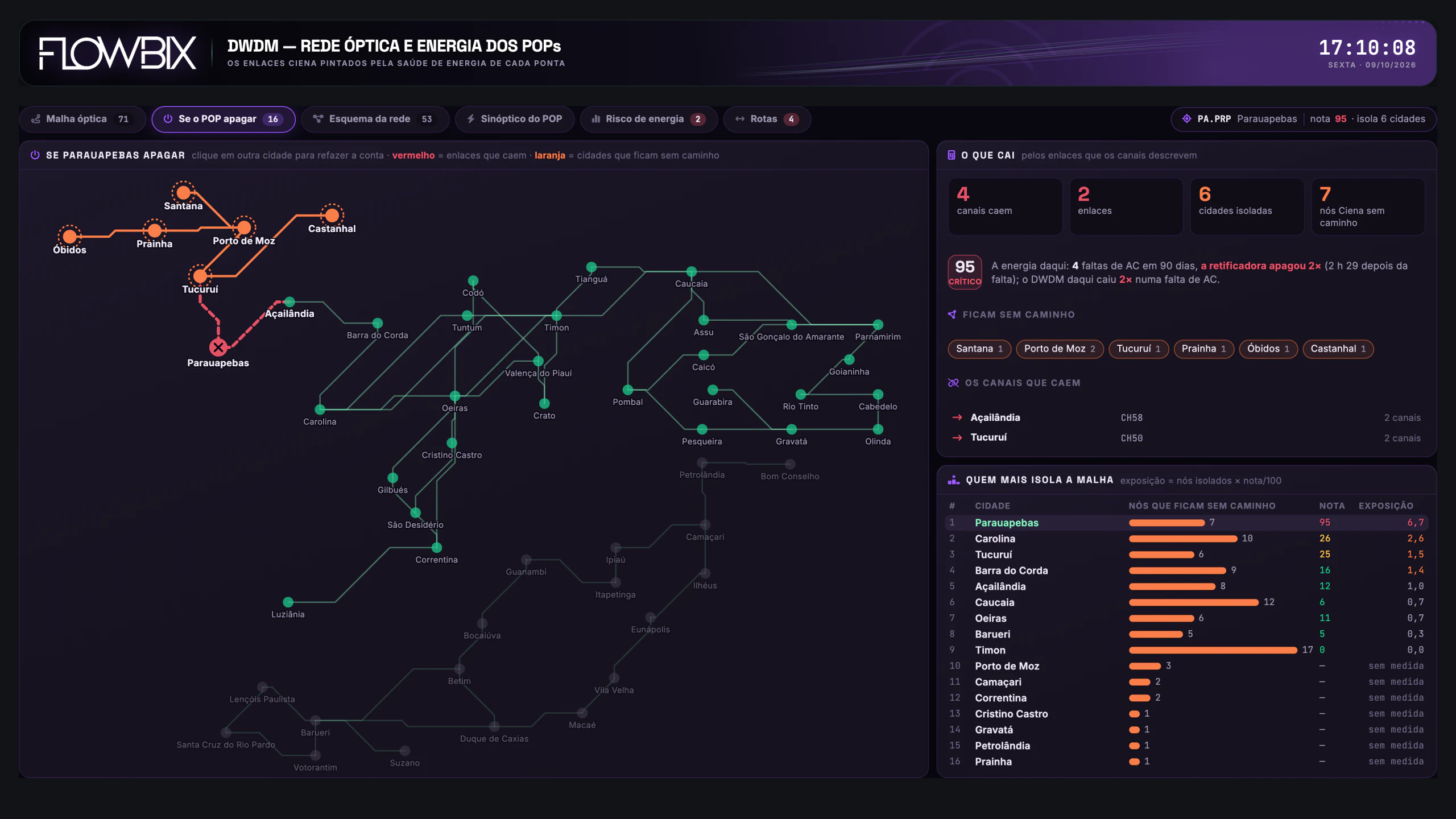

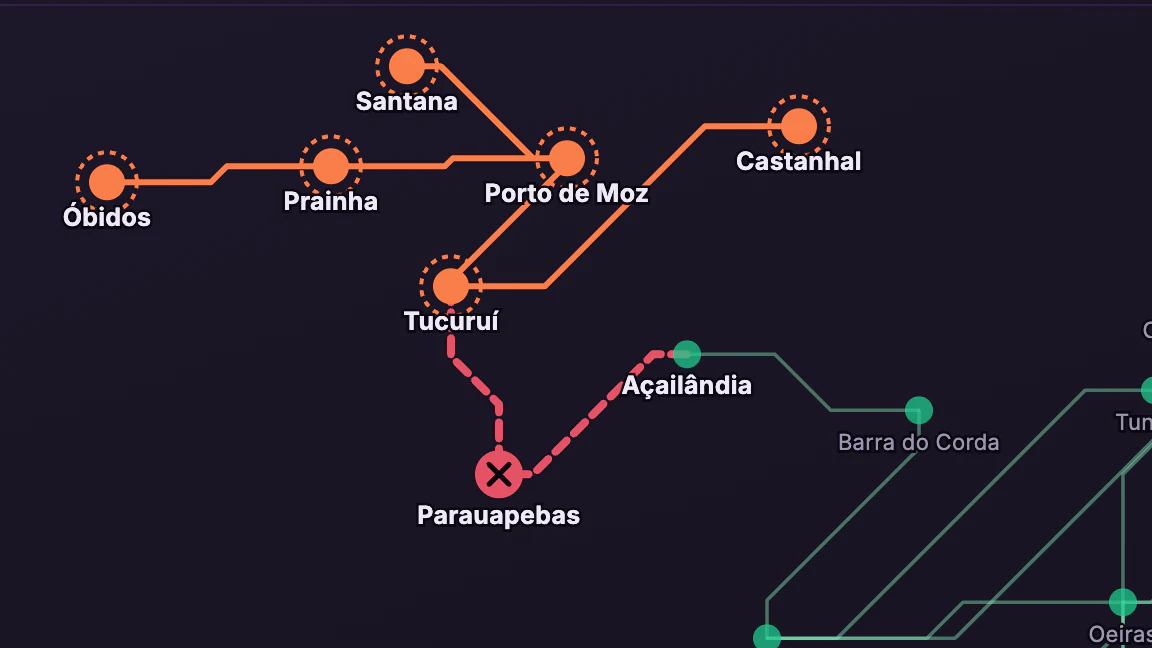

A conta do apagão

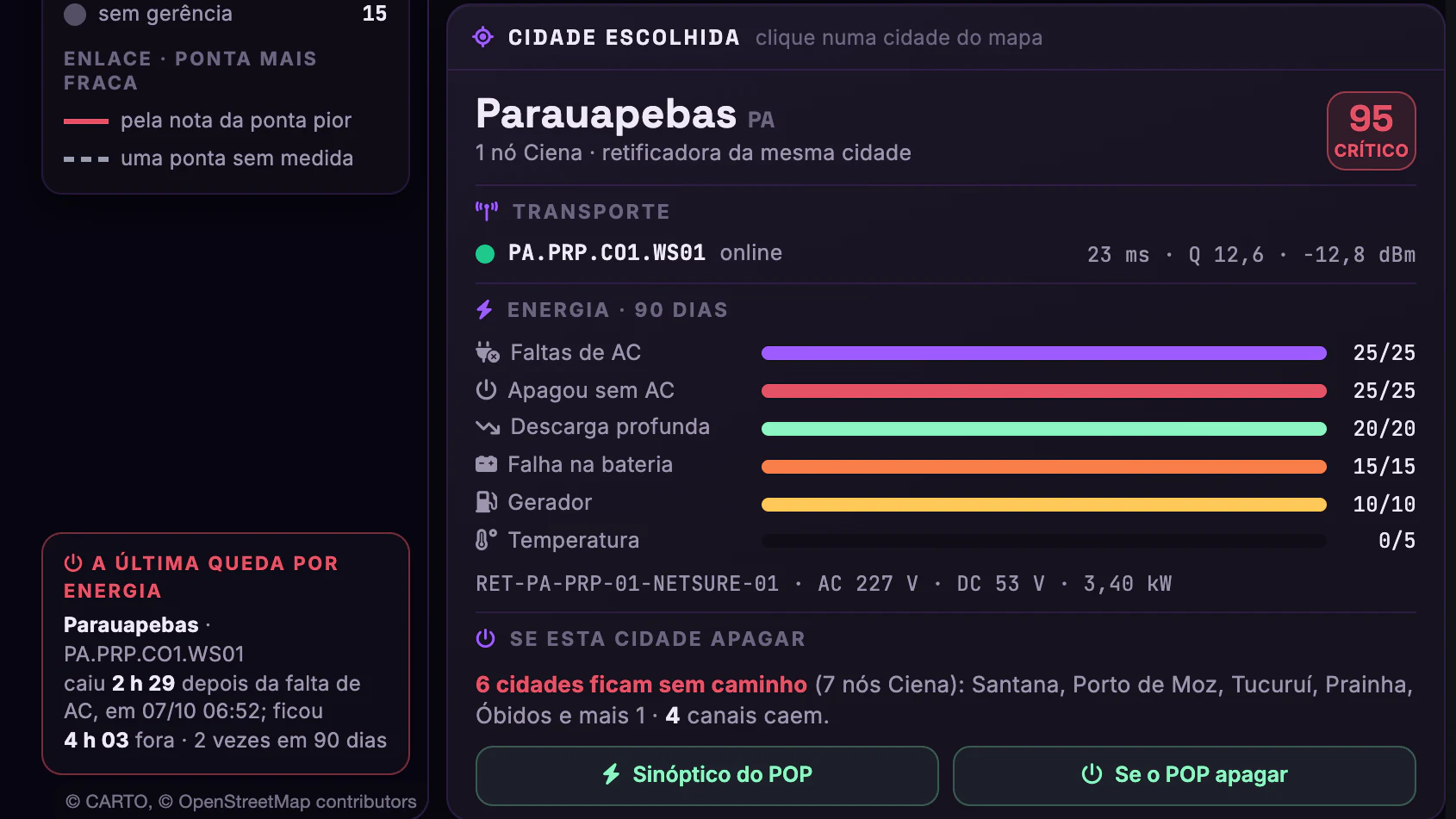

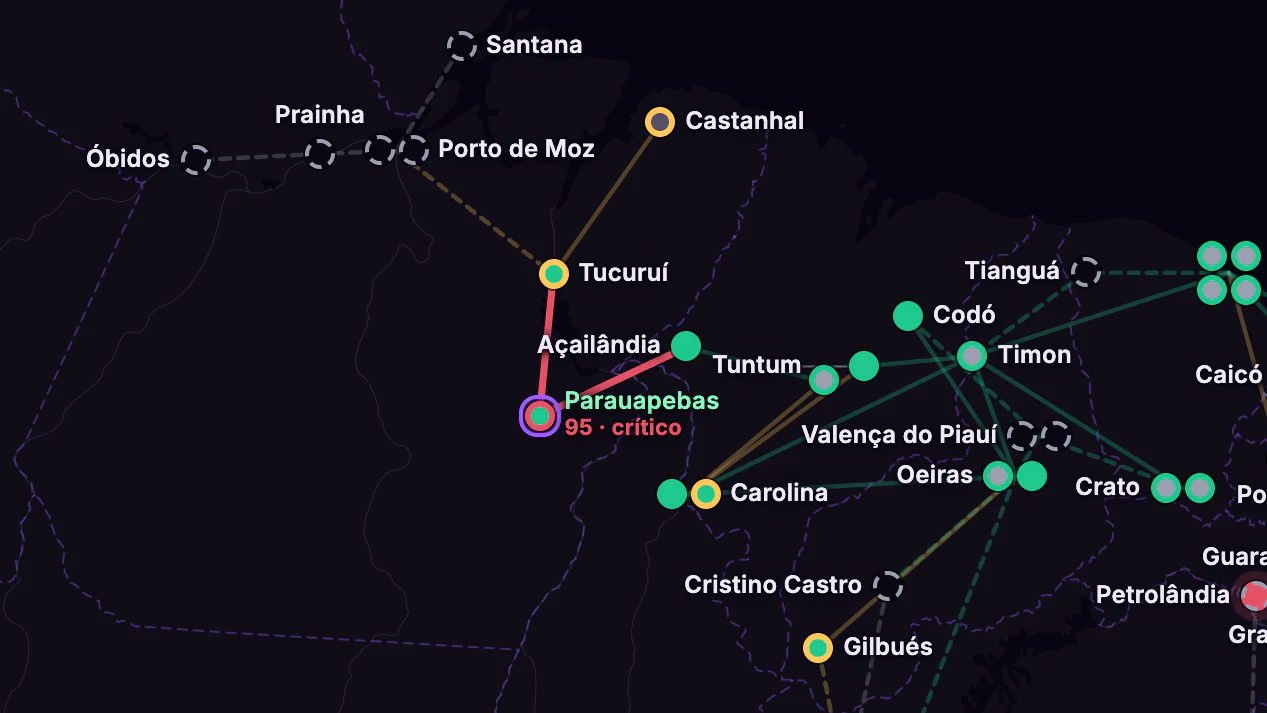

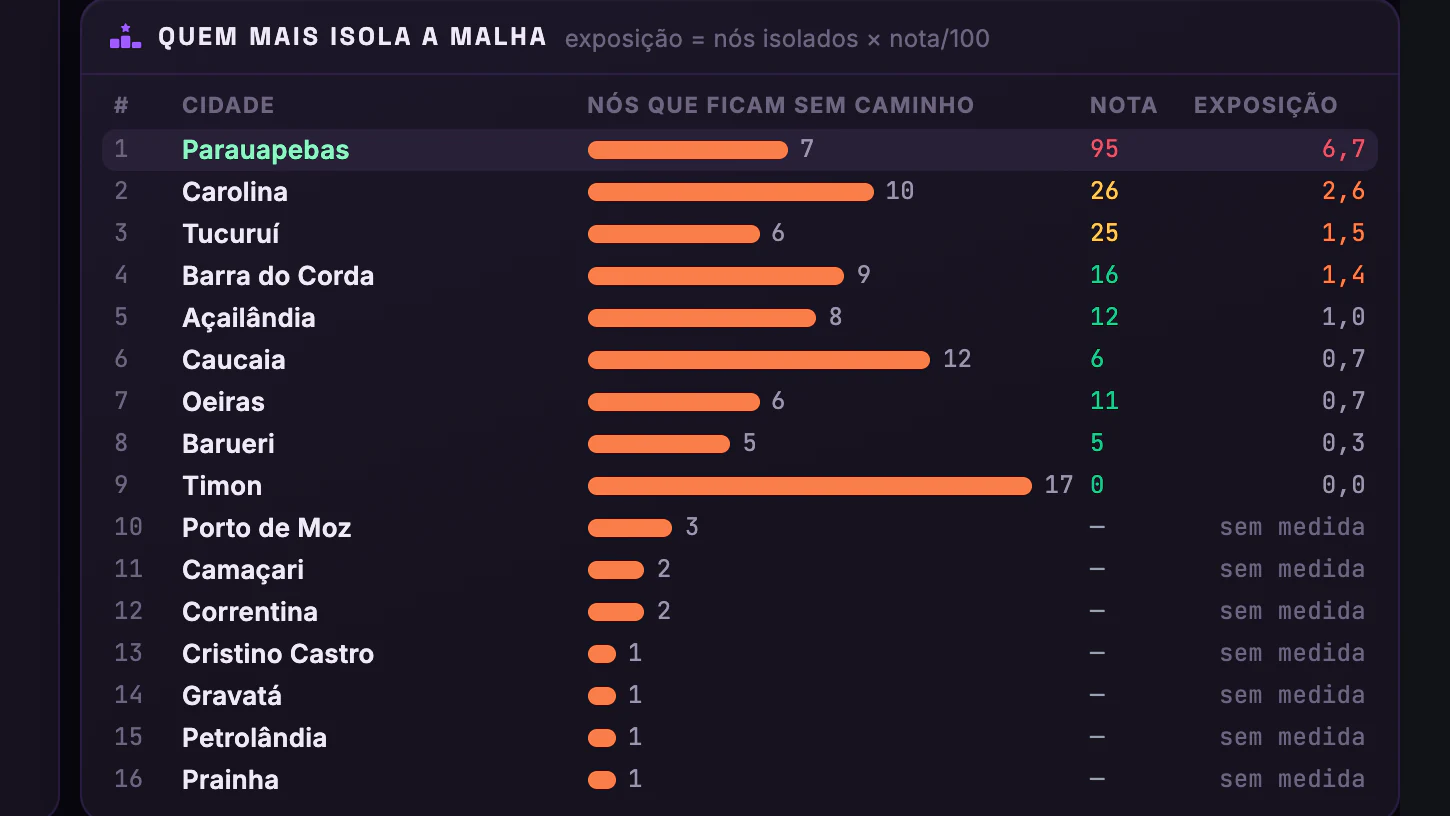

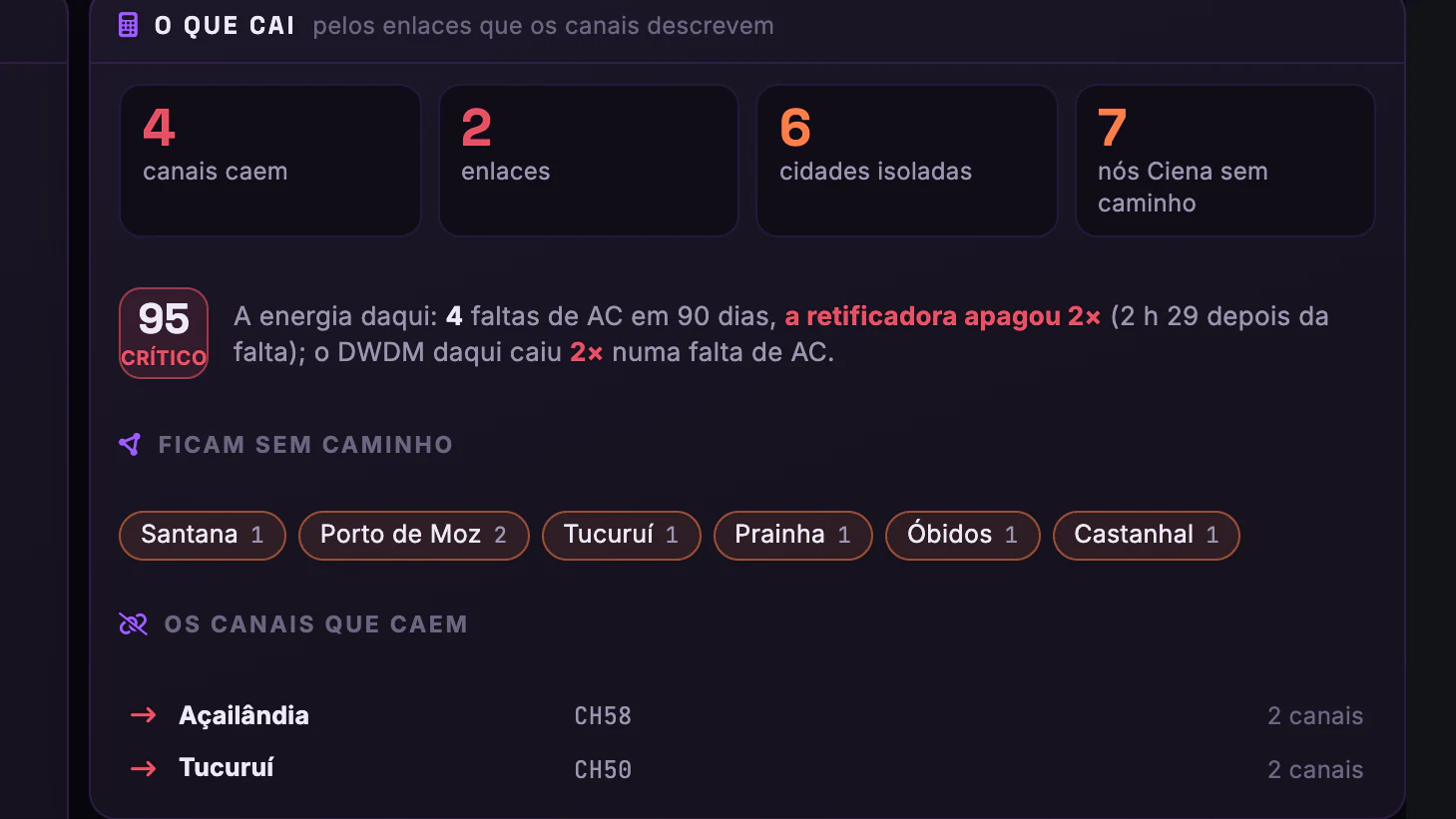

Se Parauapebas apagar, caem 2 enlaces e 4 canais, e 6 cidades com 7 nós Ciena ficam sem caminho: exposição de 6,7, nós isolados × nota ÷ 100.

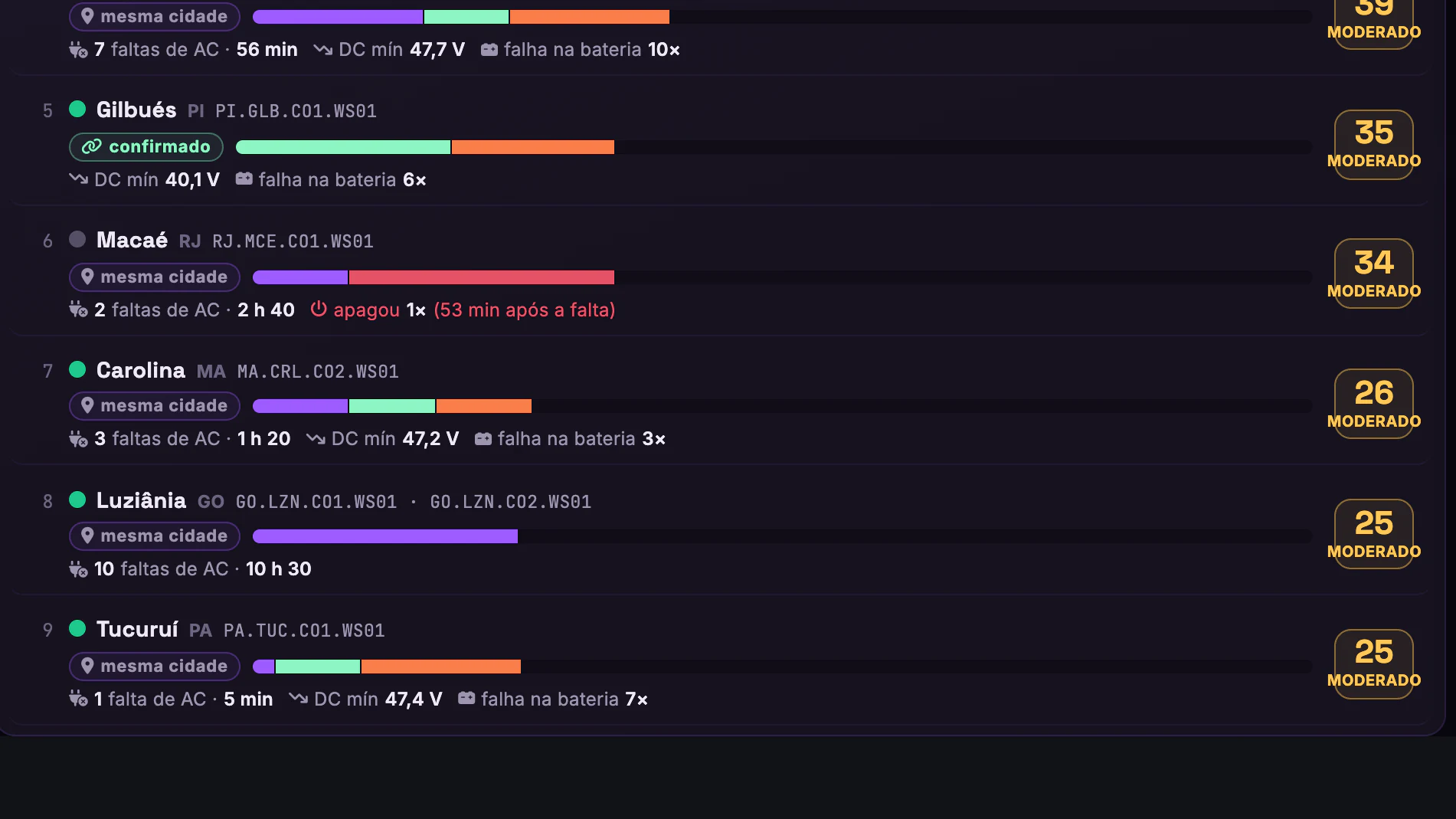

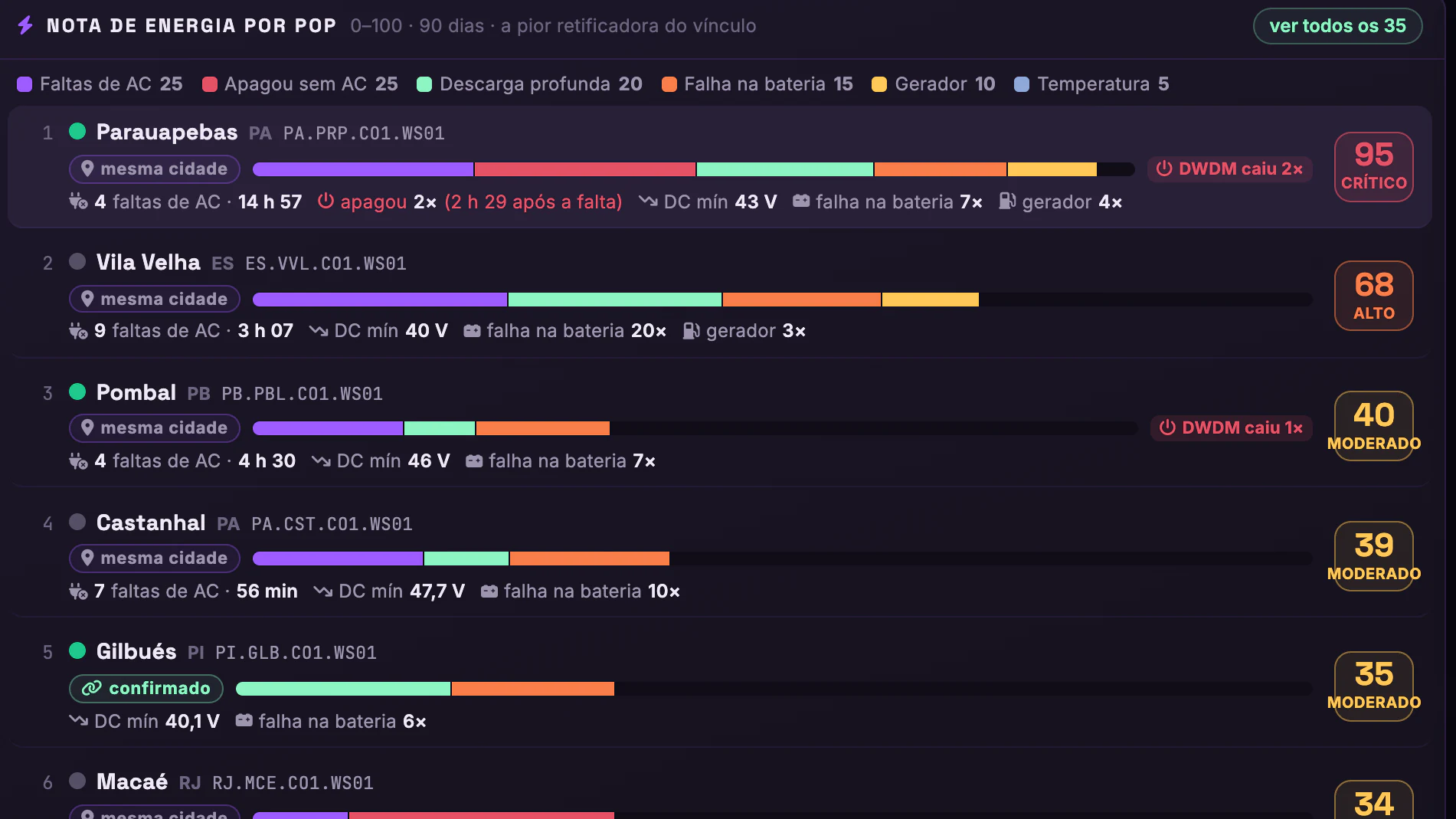

A nota de 0 a 100

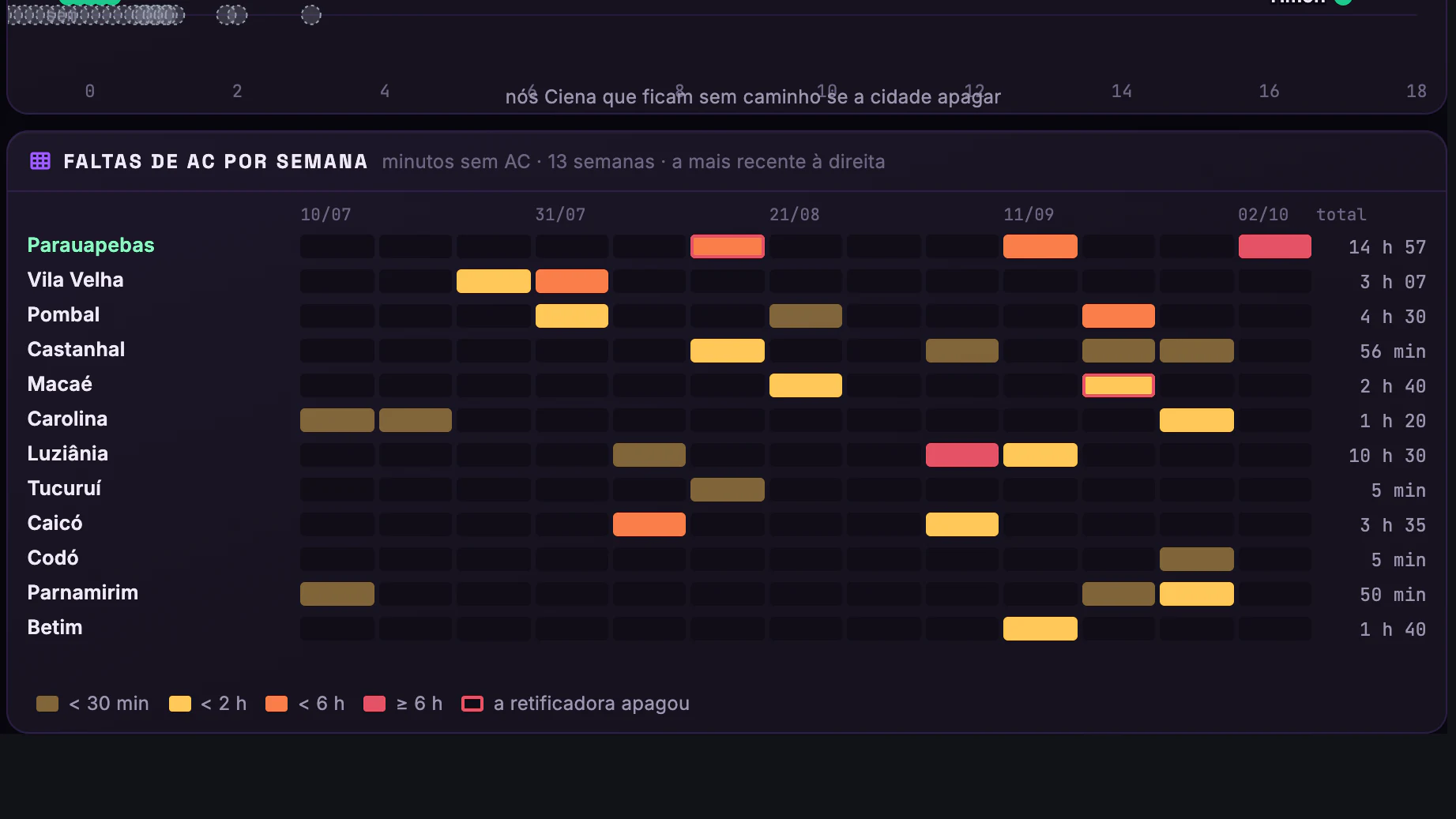

Faltas de AC e apagar sem AC valem até 25 cada; descarga profunda, até 20; falha na bateria, até 15; gerador, até 10; temperatura, até 5. Parauapebas soma 95.
O ponto cego
26 nós em 20 cidades não têm retificadora monitorada, e 34 enlaces têm uma ponta sem energia medida: 20 levam só a nota da outra ponta e 14 ficam cegos, sem nota.
Os 71 nós Ciena
63 enlacesOs nós DWDM da malha, com ping, Q e potência de recepção, e os 63 enlaces com os canais de cada um
A retificadora do POP
32 com energia medidaAC de entrada, tensão DC, corrente, carga, bateria e gerador, vinculados ao nó Ciena da mesma cidade
Dashboard Flowbix
6 abasA malha pintada pela energia, quem fica sem caminho, o esquema de baterias, o sinóptico, a nota de risco e as rotas
NOC e engenharia
2 em risco altoO NOC vê o POP que derruba canais quando apaga; a engenharia vê onde bateria e gerador pedem obra primeiro
DWDM e Energia dos POPs/Mapa dos dashboards6 abas em
3 frentes
As 6 abas na ordem do dashboard: onde a malha quebra, a bateria de cada cidade e quem vigiar primeiro. Cada aba abre com a tela inteira e segue com zooms.
30 vistas na resolução original
Clique num print para ampliar; as setas passam por todas as vistas, na ordem do deck.
tela inteira + 4 zooms
tela inteira + 4 zooms
tela inteira + 4 zooms
tela inteira + 4 zooms
tela inteira + 4 zooms

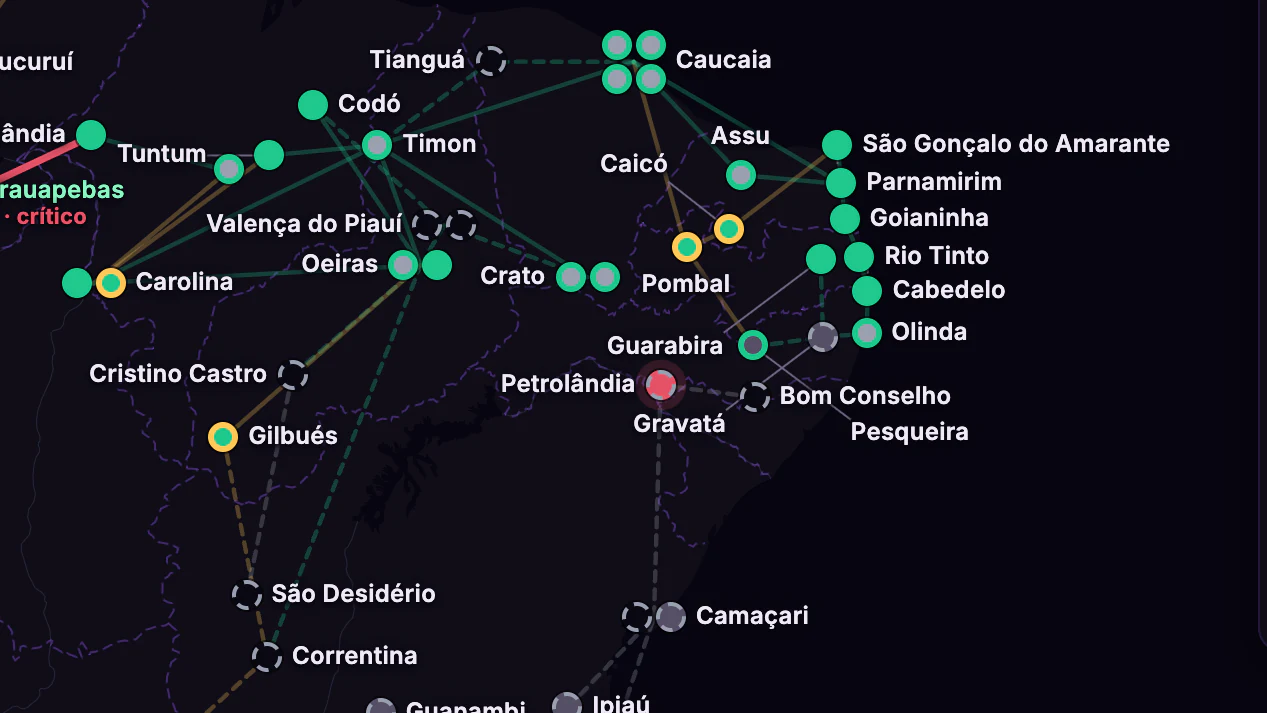

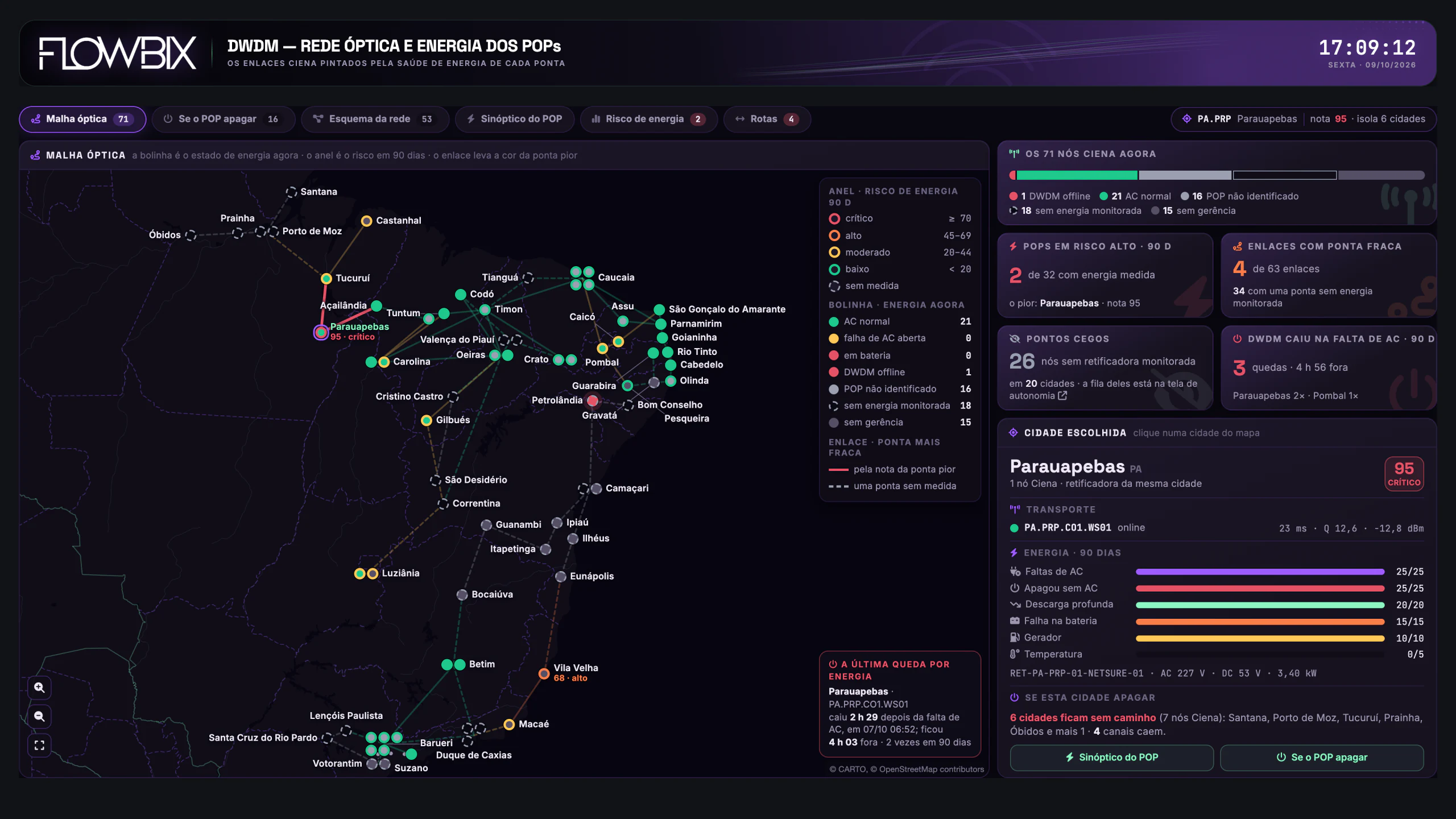

tela inteira + 4 zoomsDWDM e Energia dos POPs/Onde a malha quebra/Malha óptica

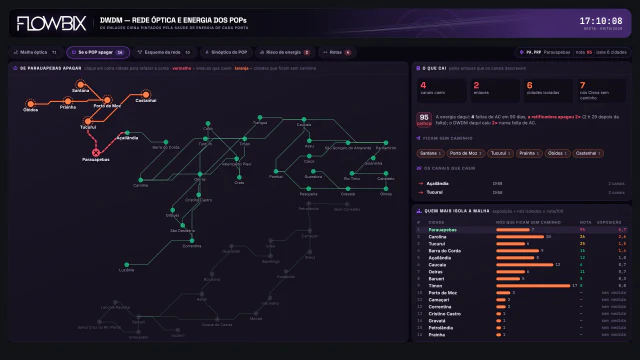

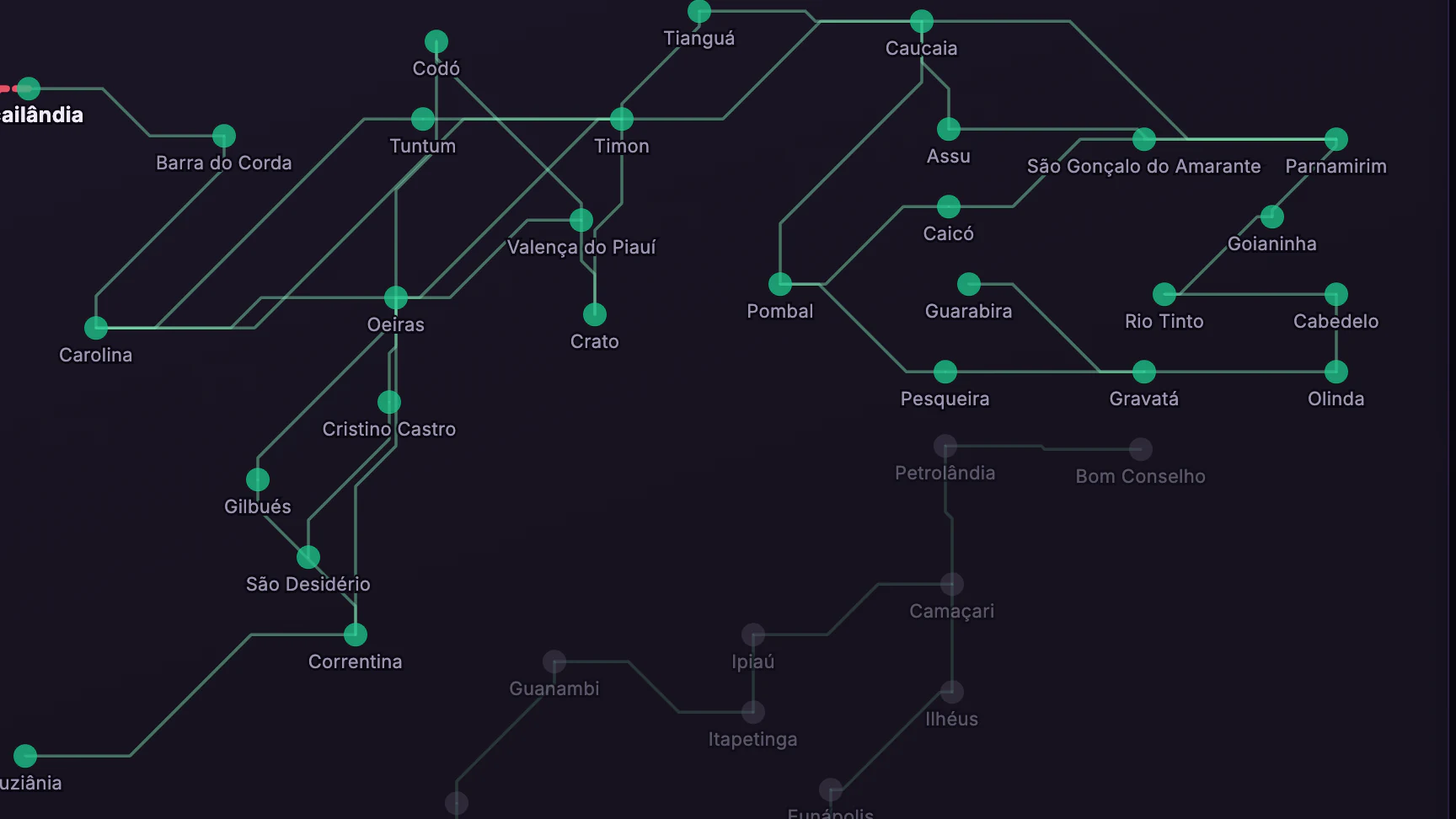

DWDM e Energia dos POPs/Onde a malha quebra/Se o POP apagar

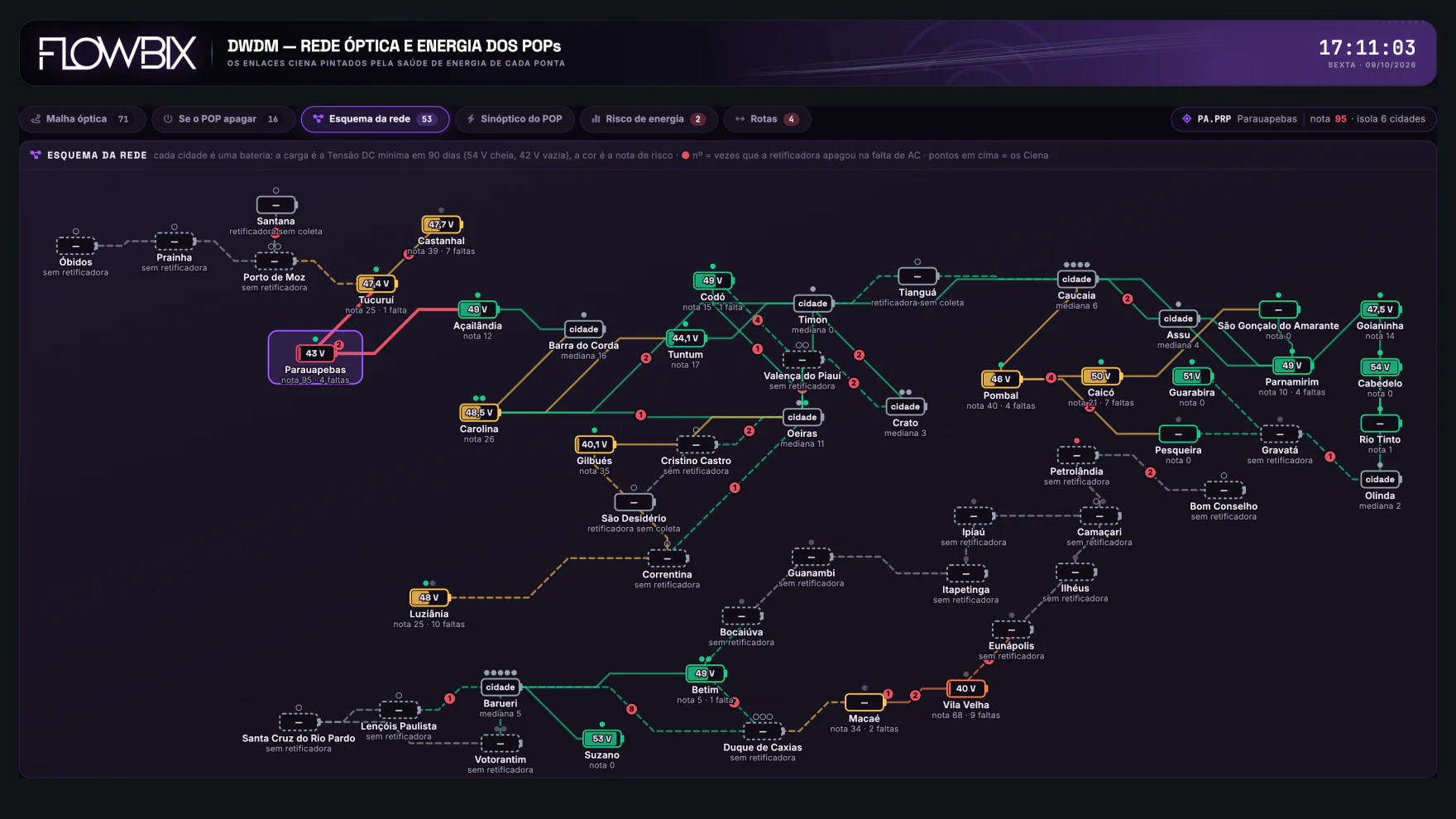

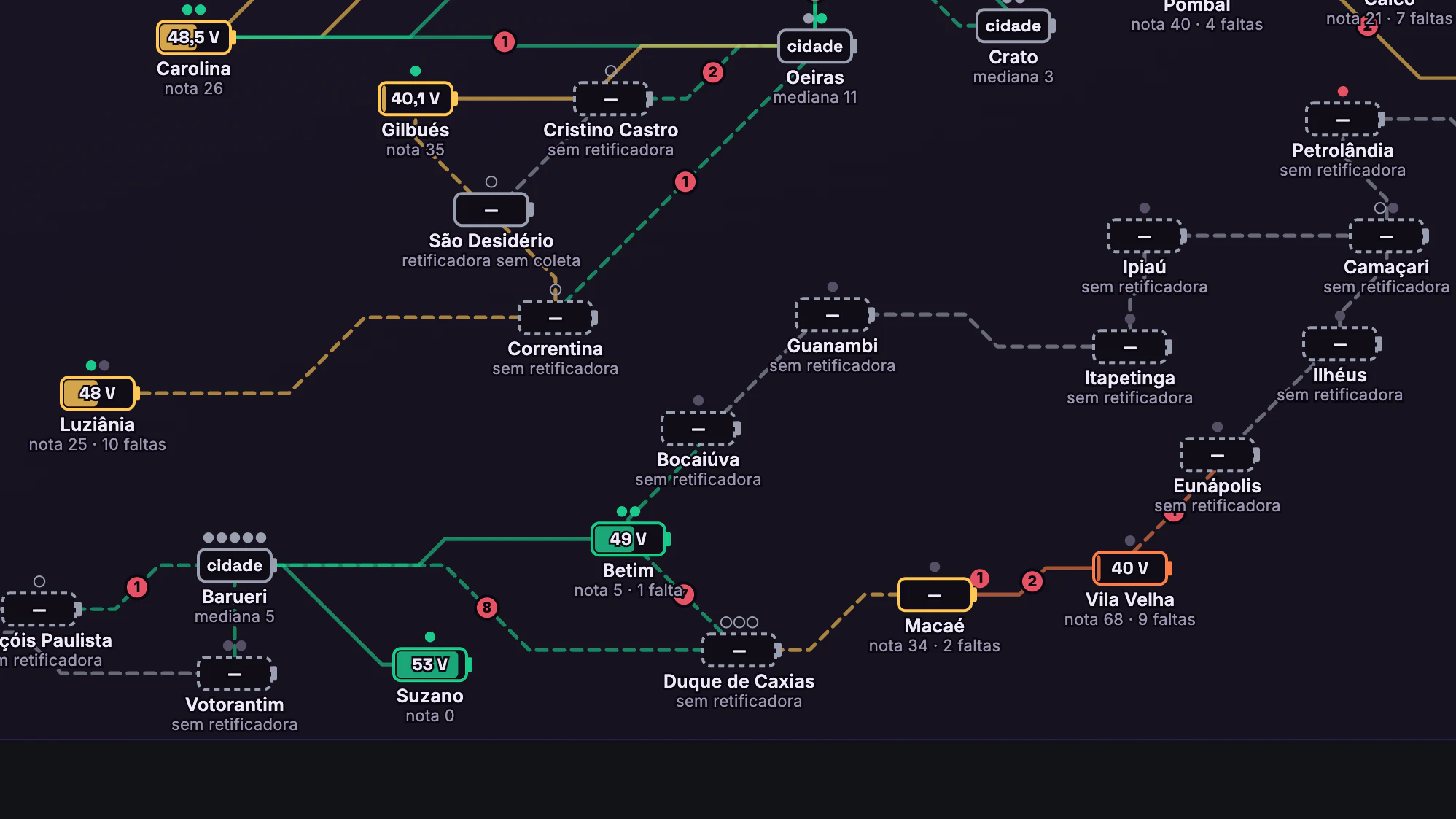

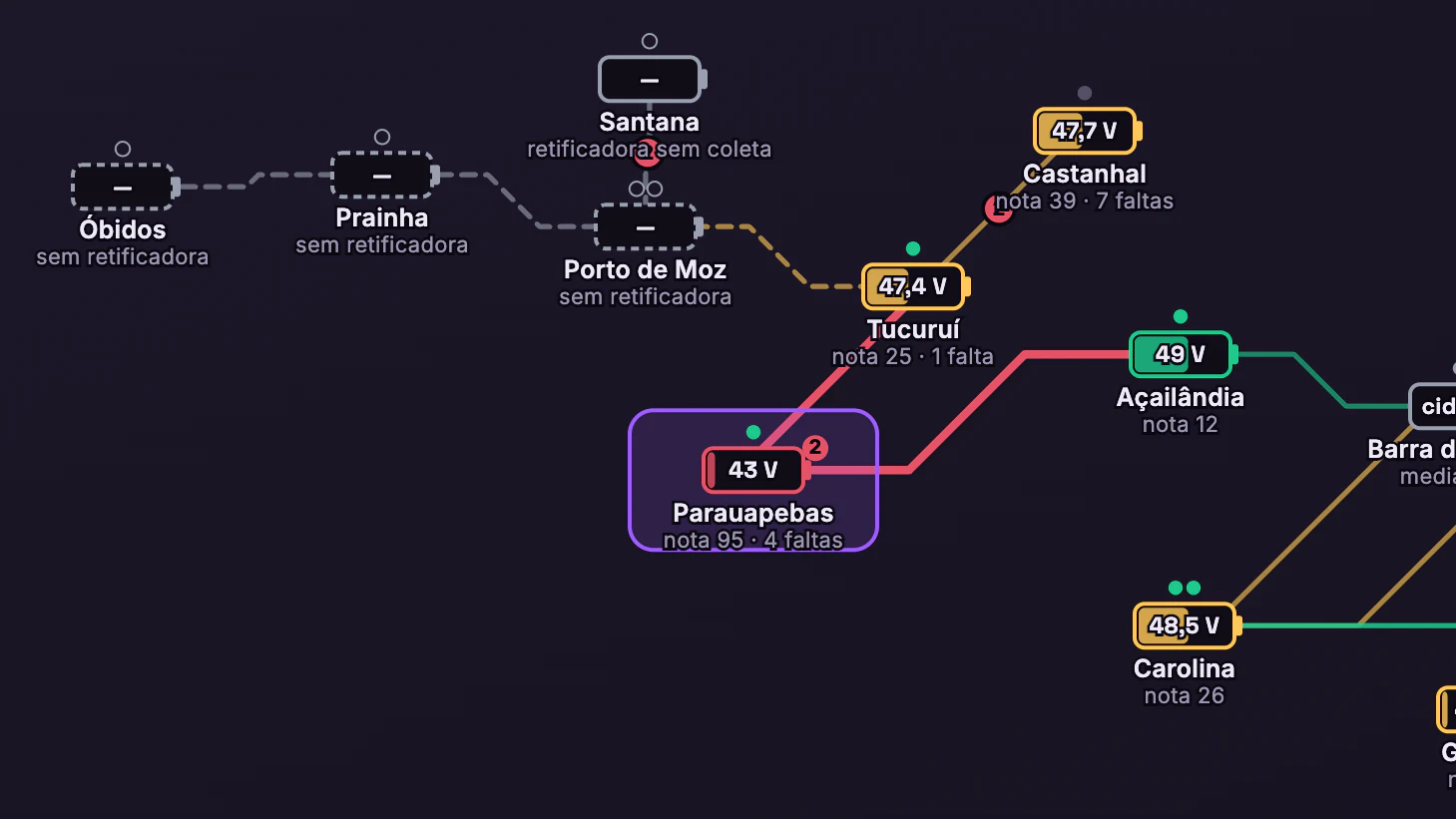

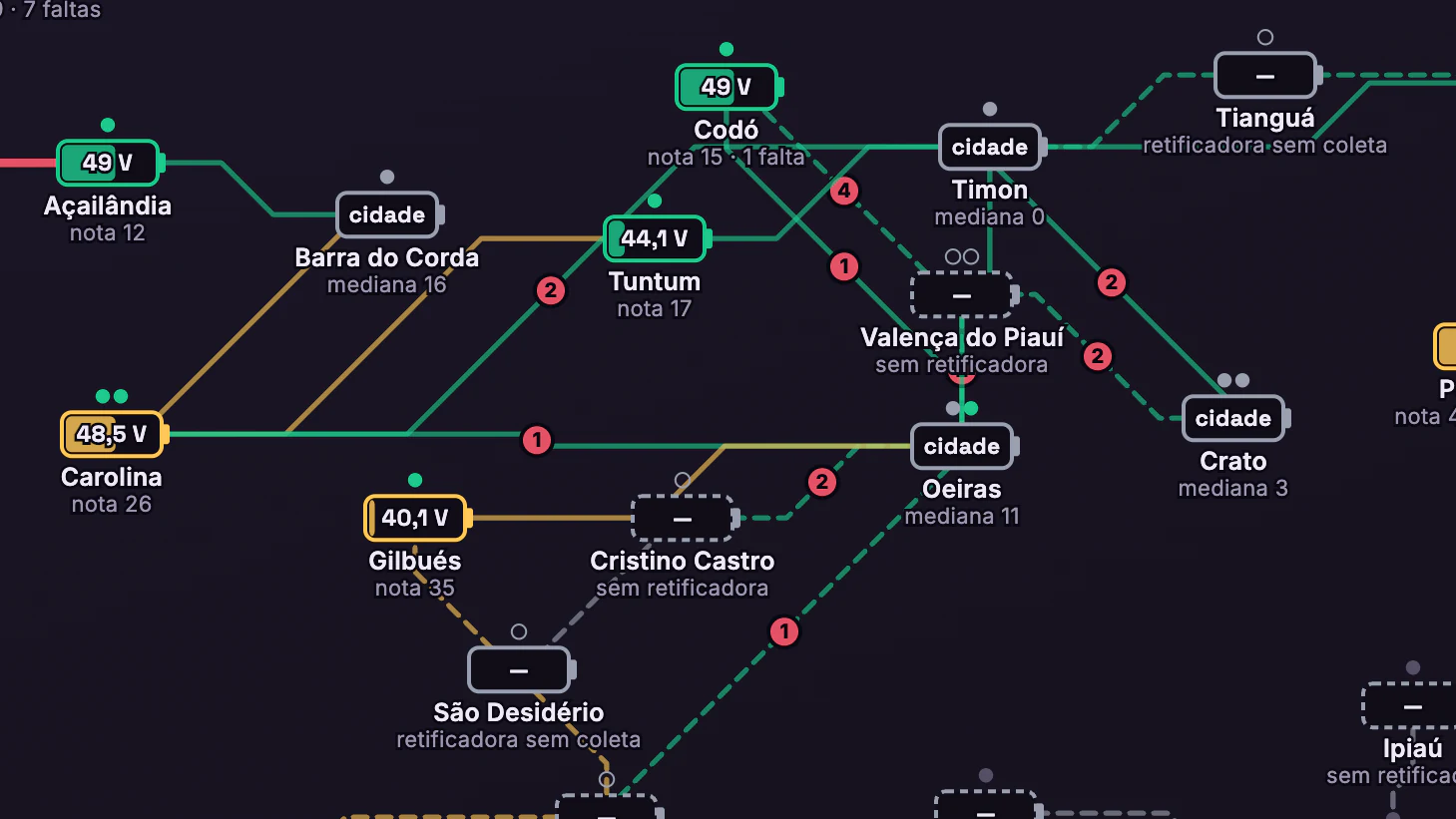

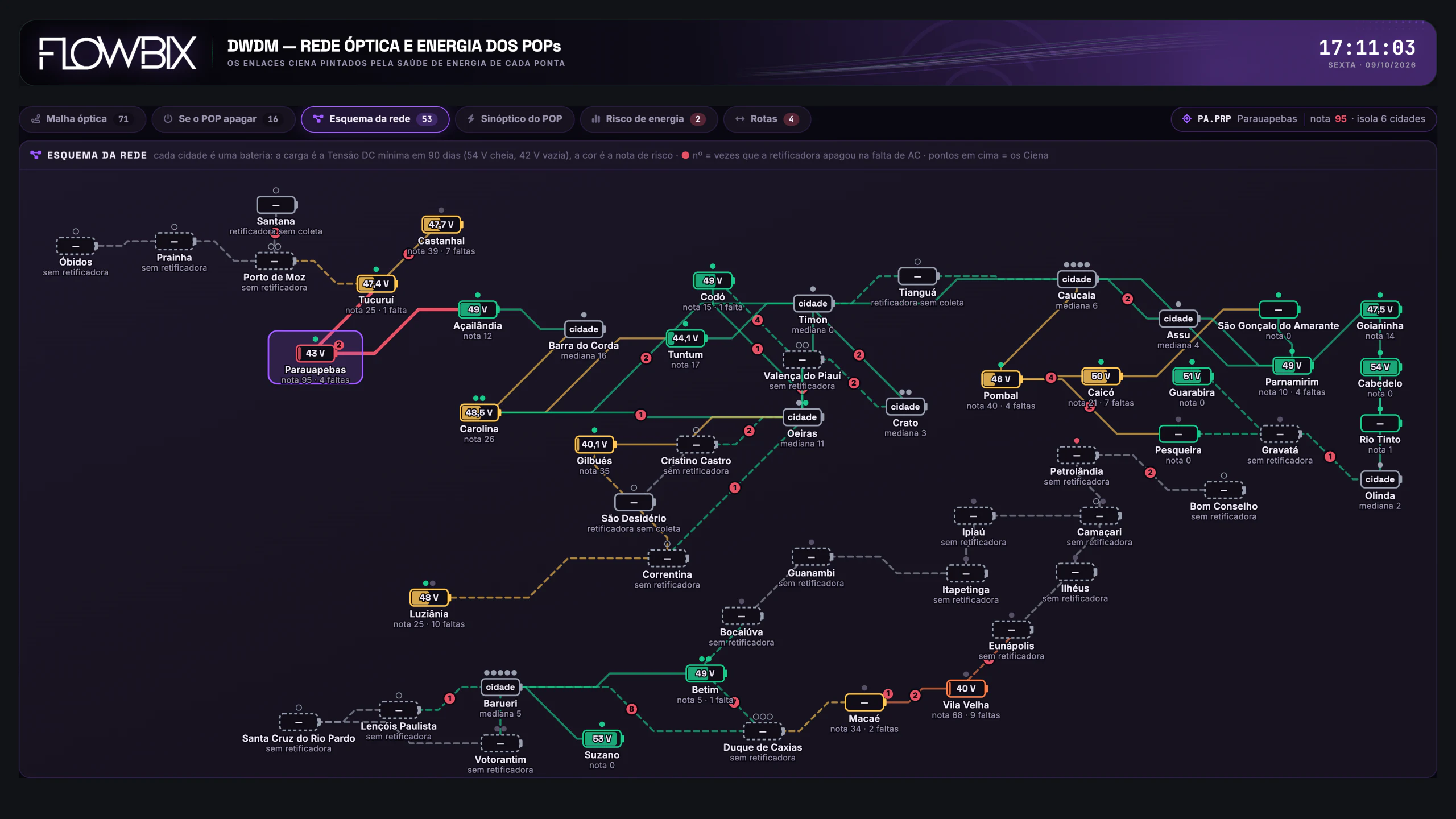

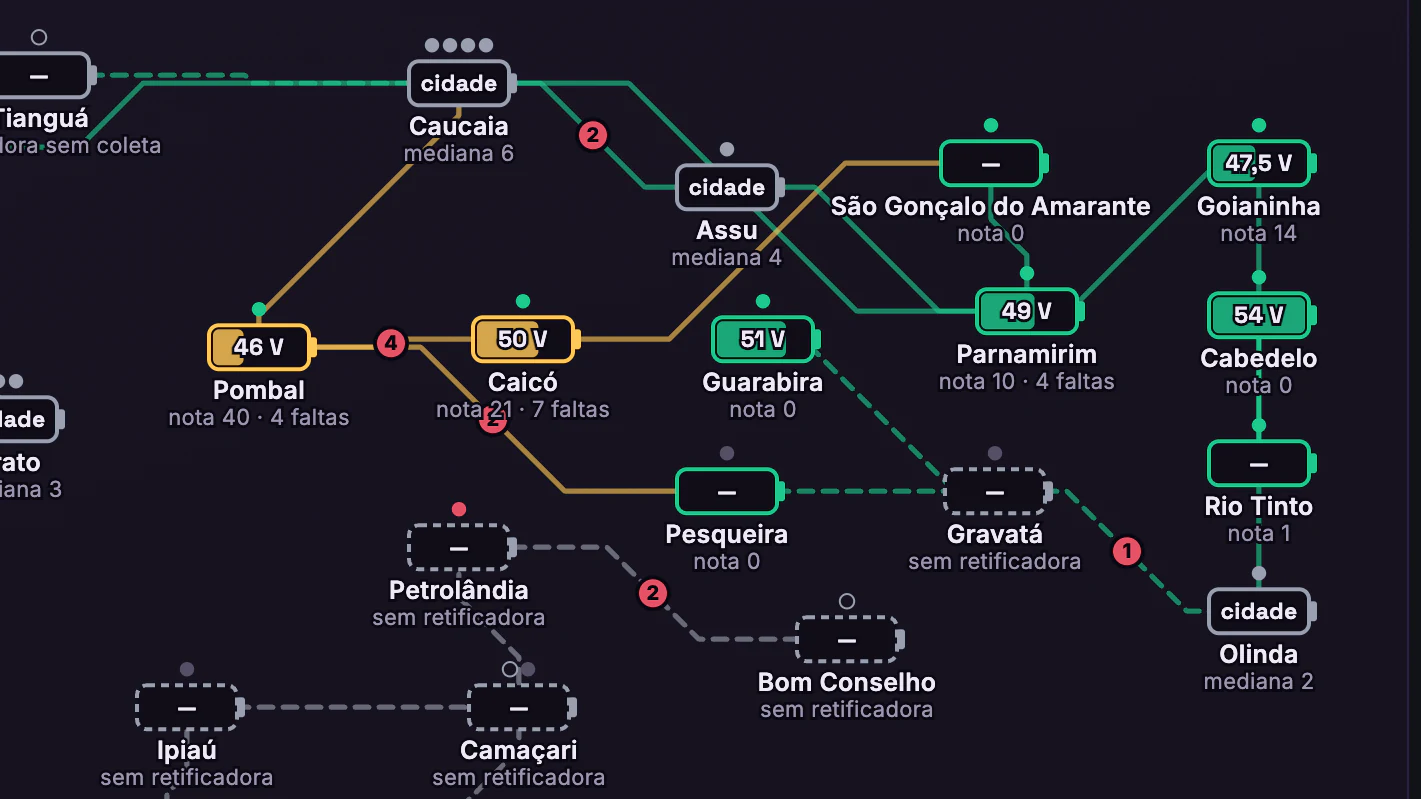

DWDM e Energia dos POPs/A bateria de cada cidade/Esquema da rede

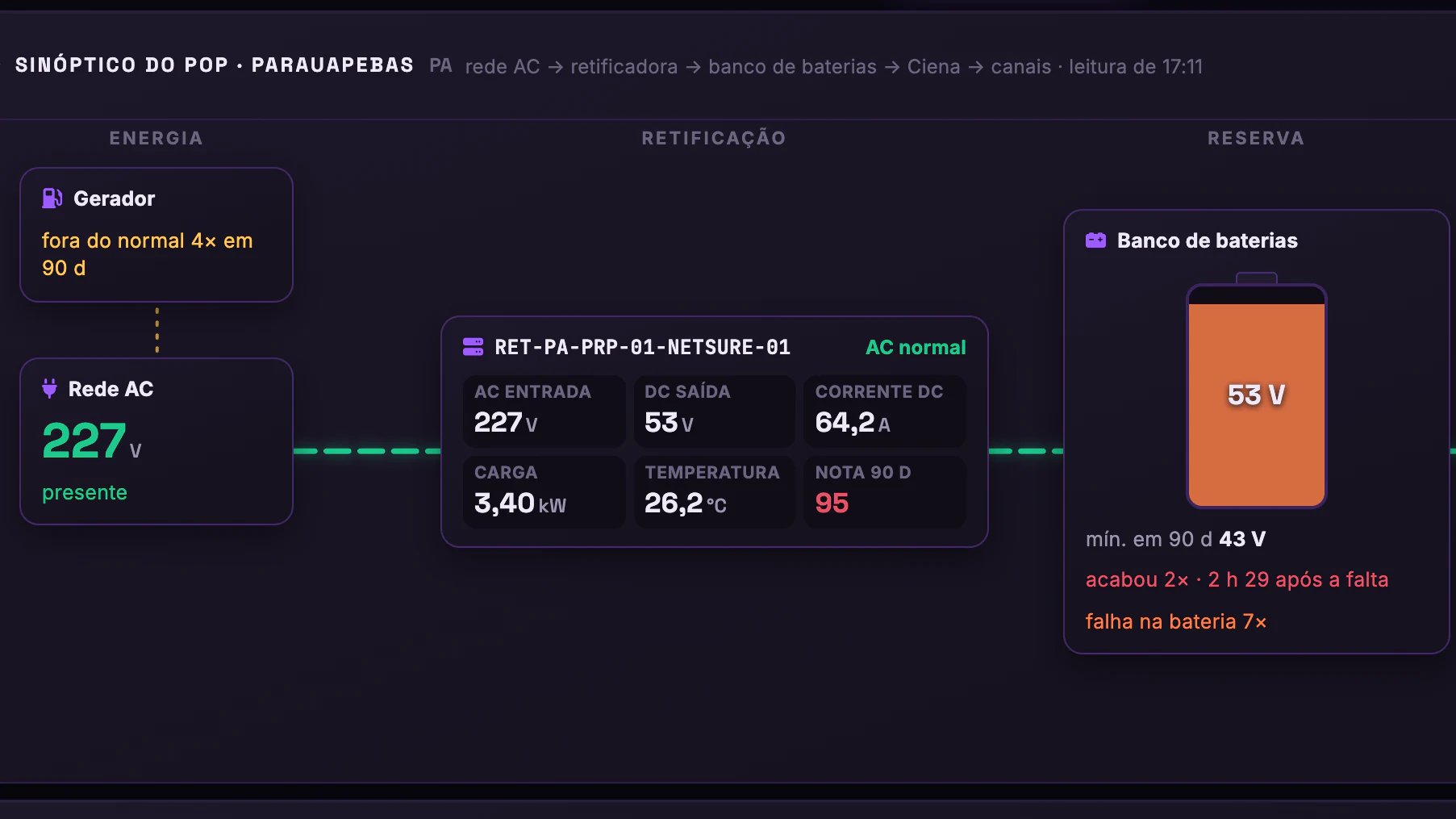

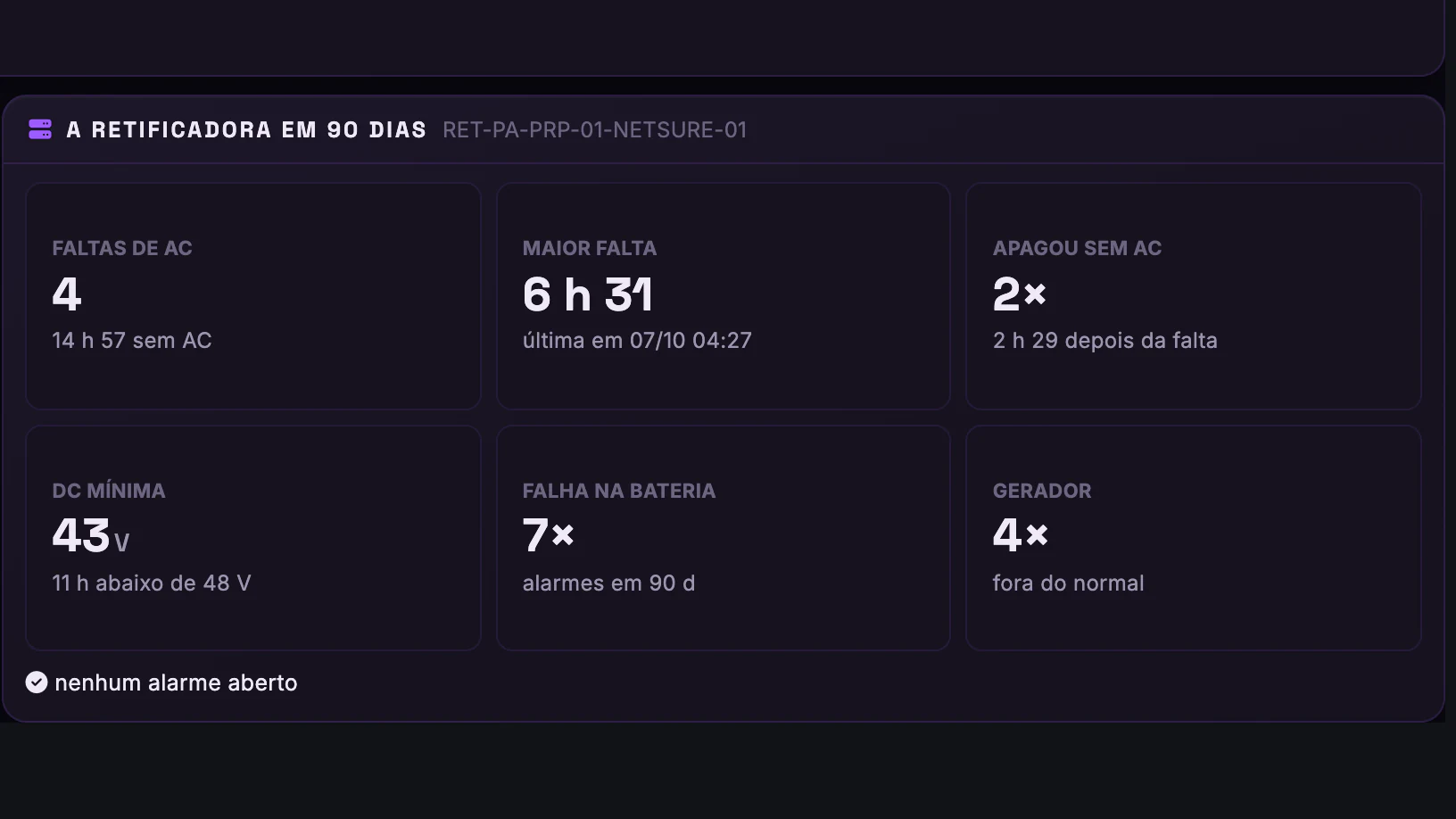

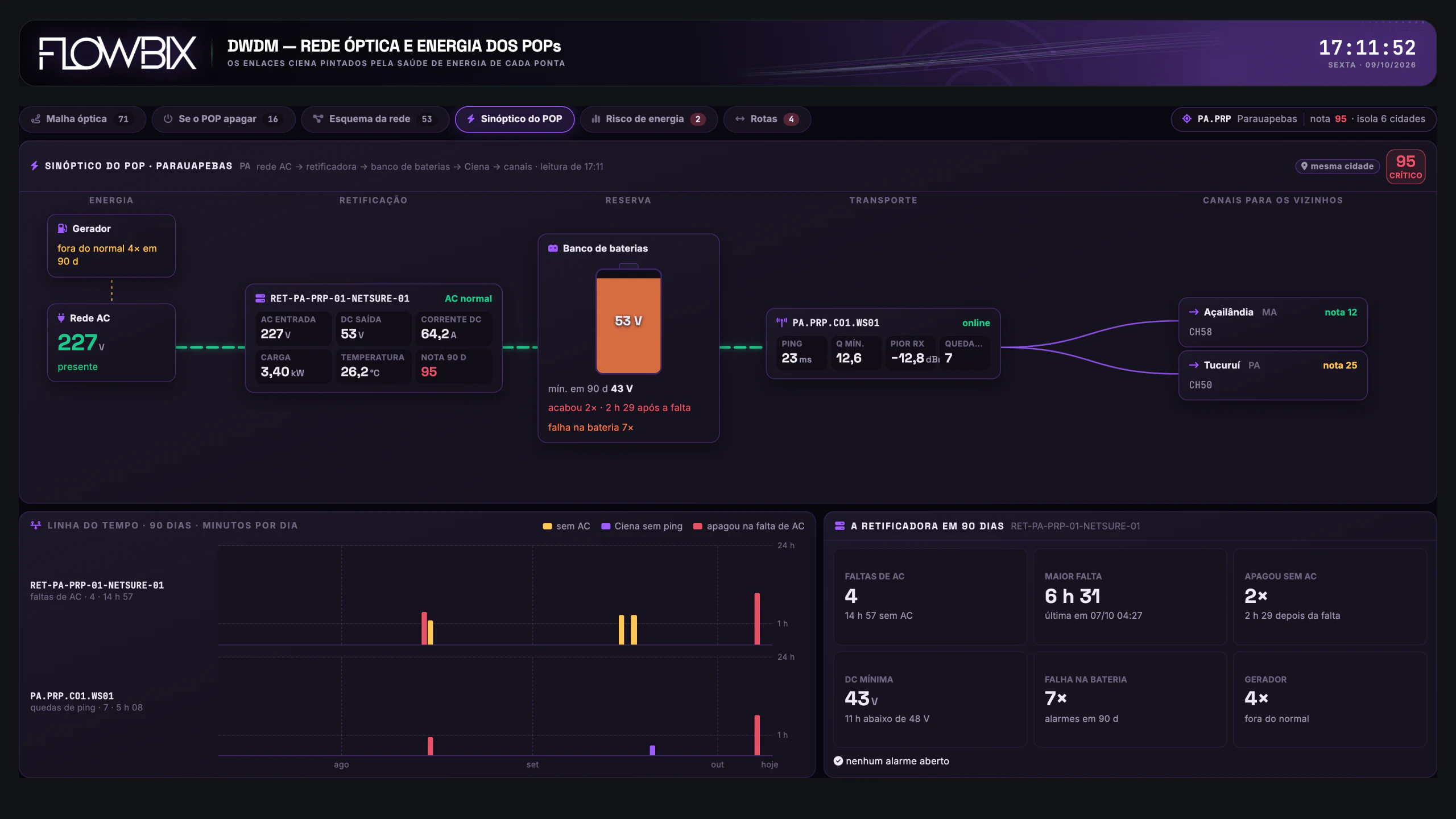

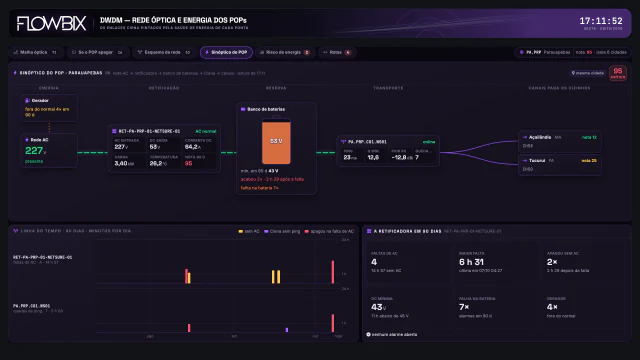

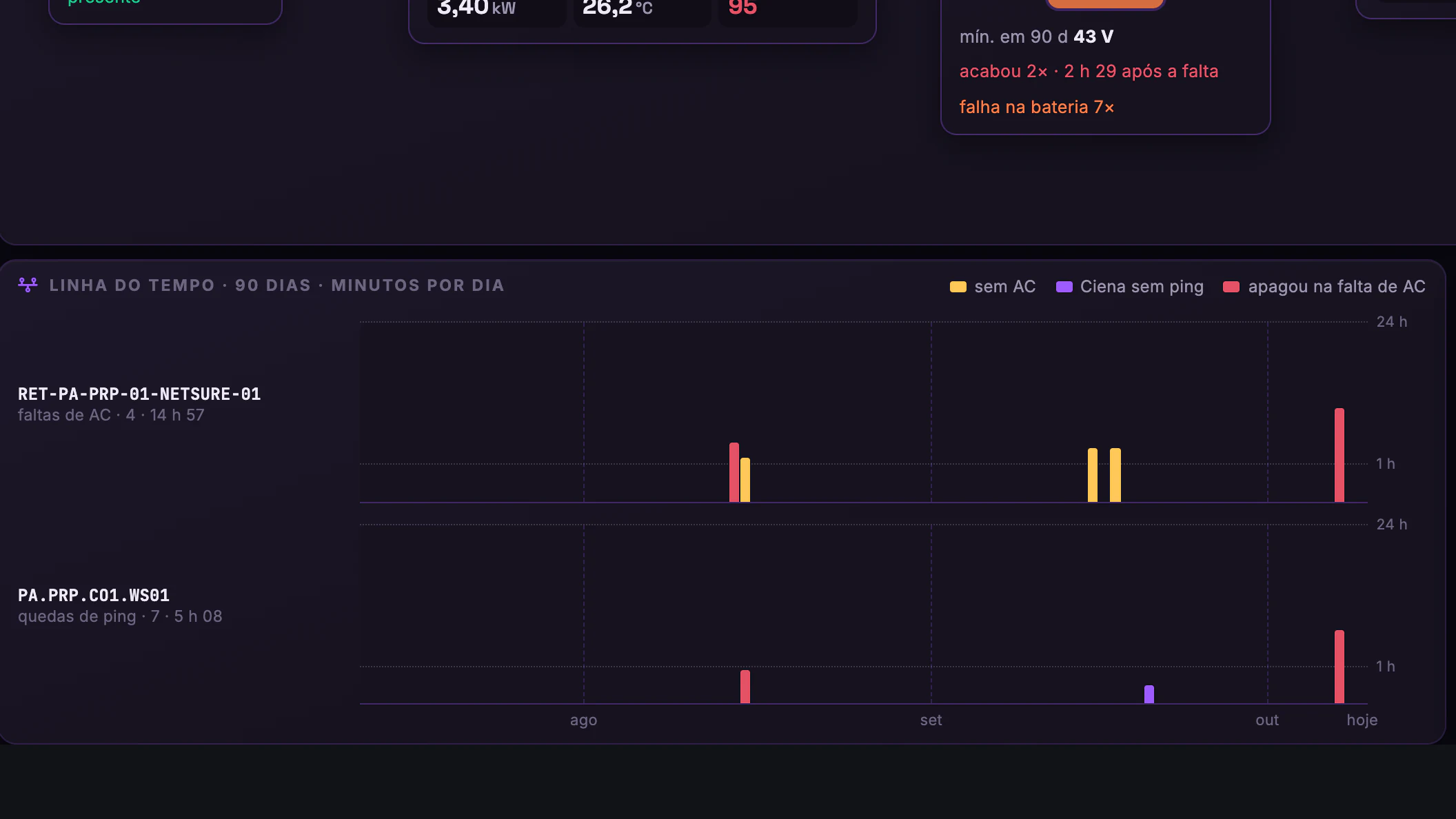

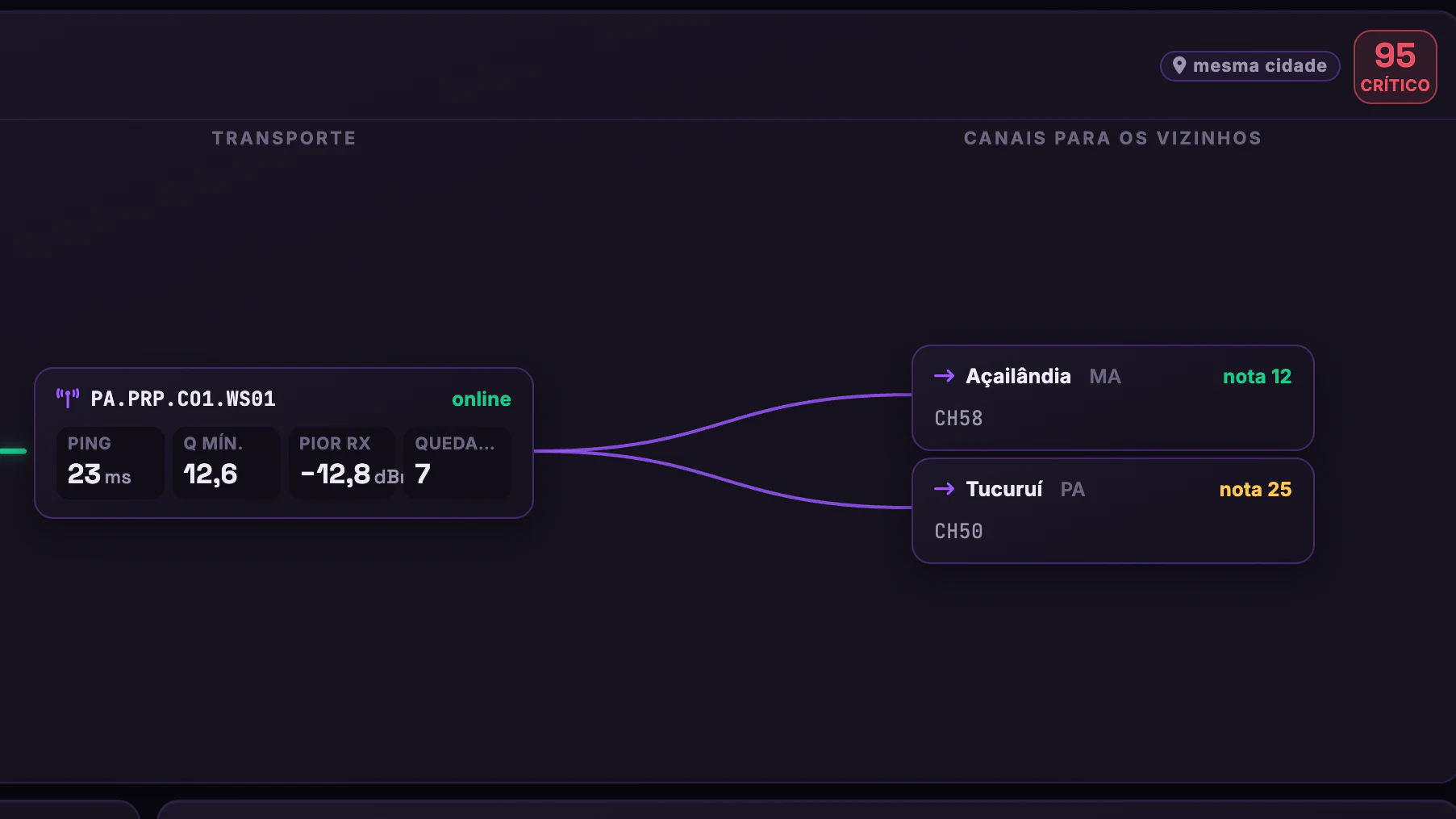

DWDM e Energia dos POPs/A bateria de cada cidade/Sinóptico do POP

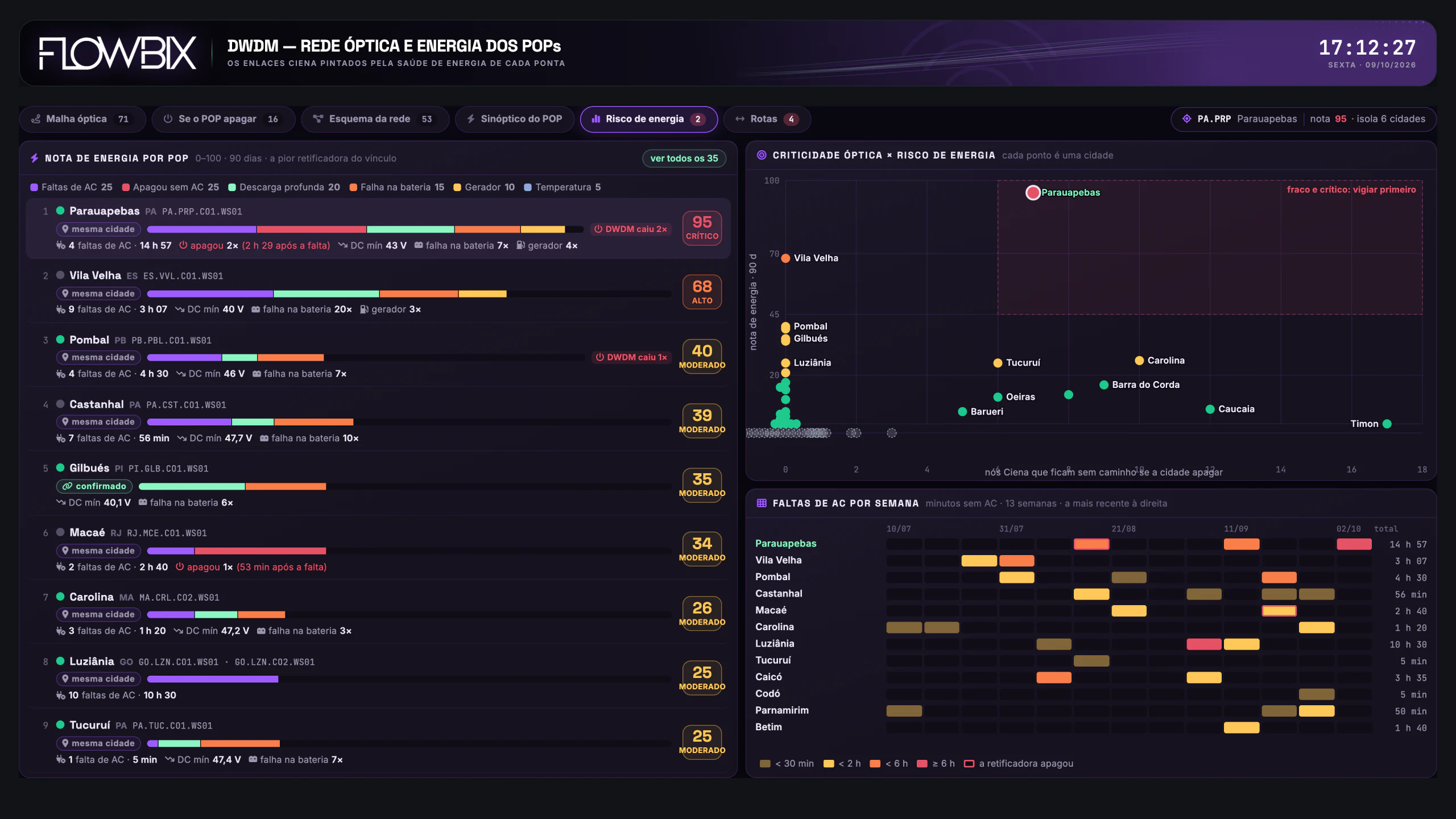

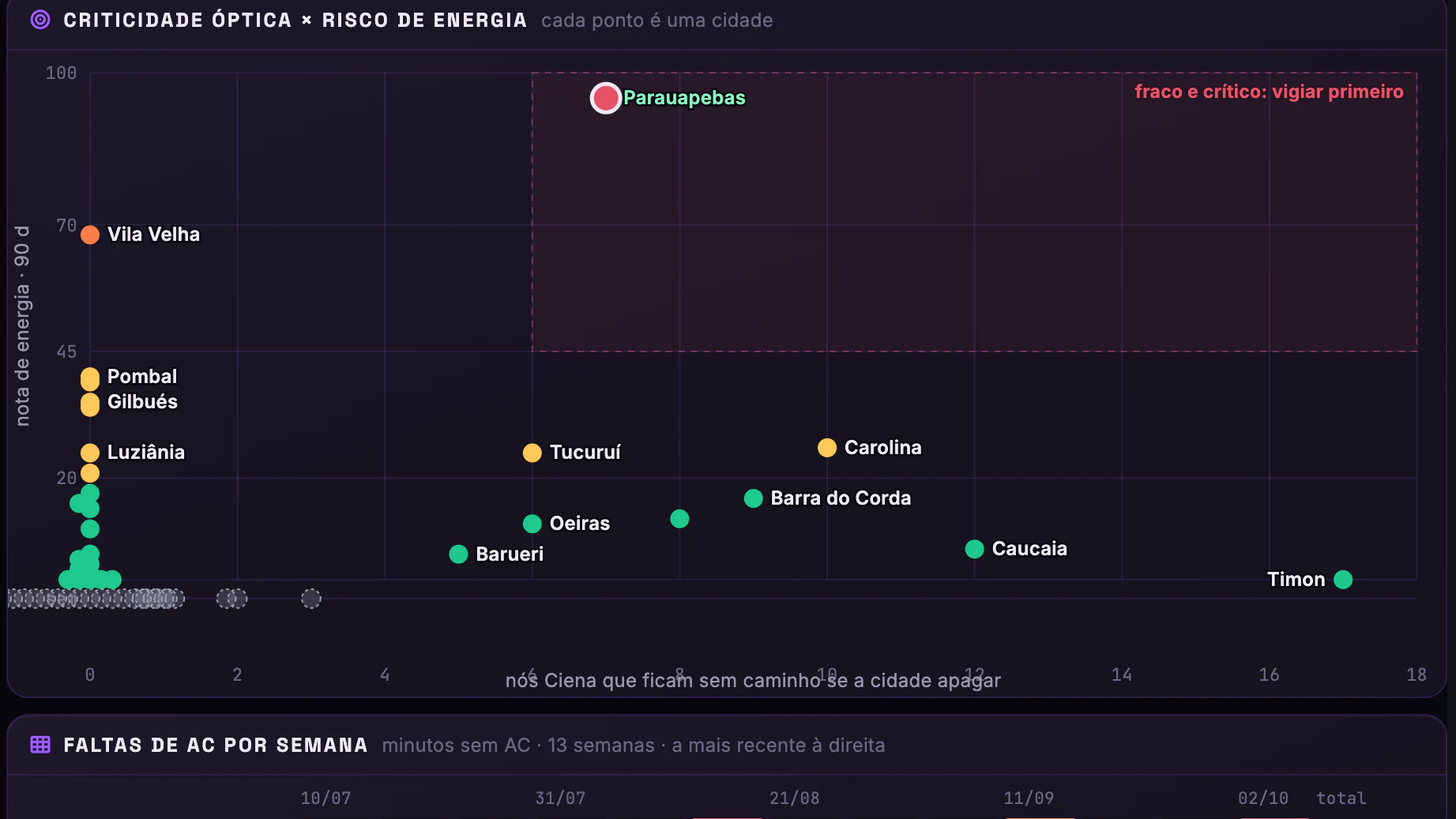

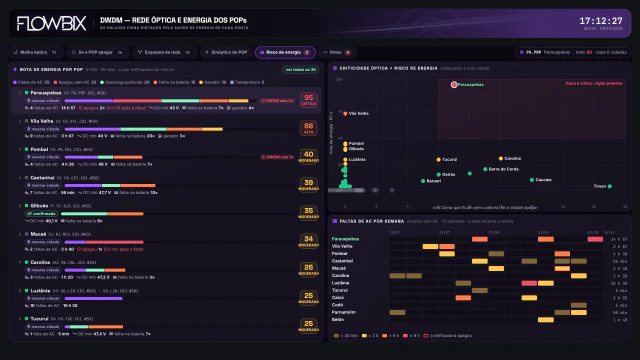

DWDM e Energia dos POPs/Quem vigiar primeiro/Risco de energia

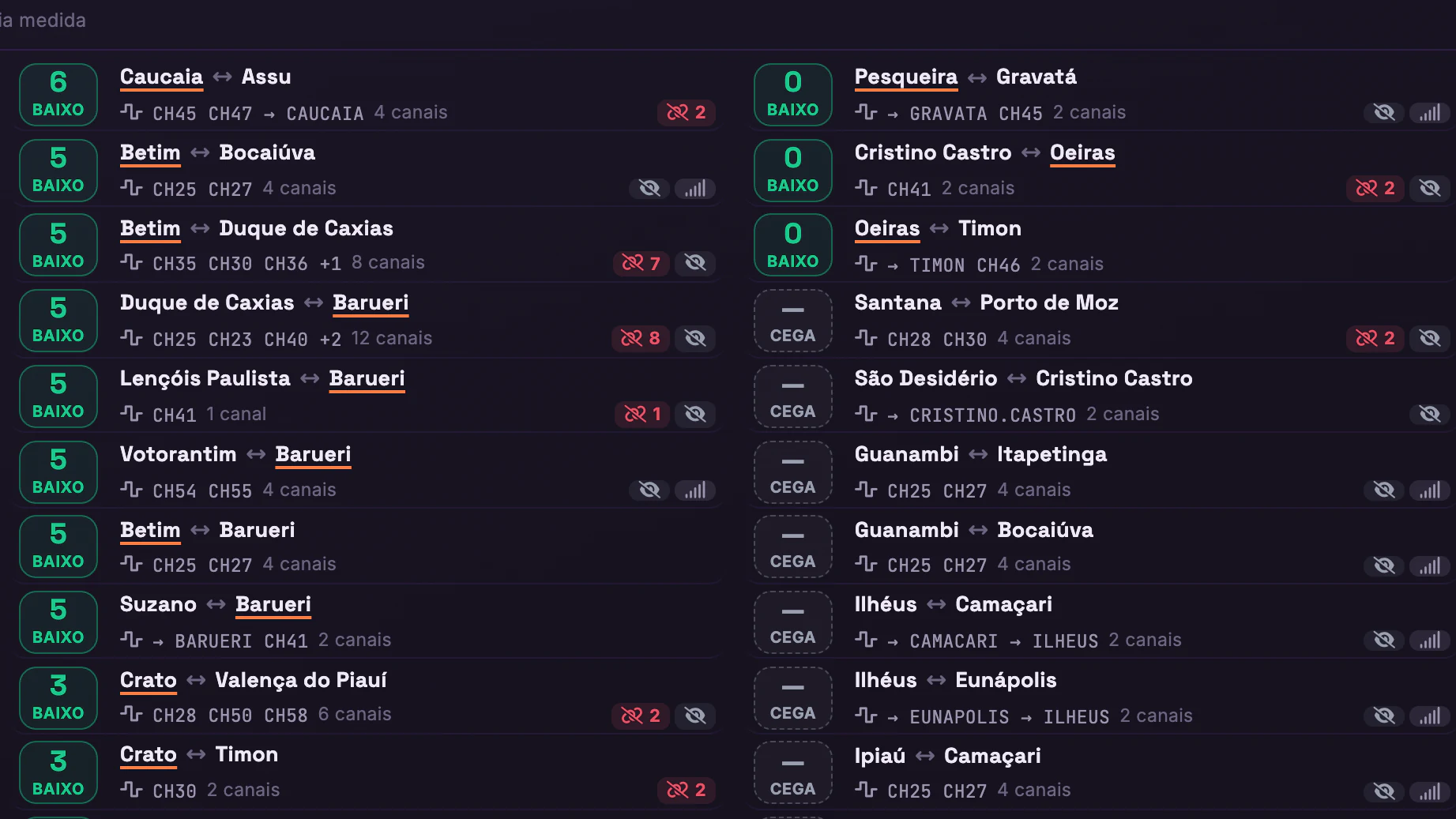

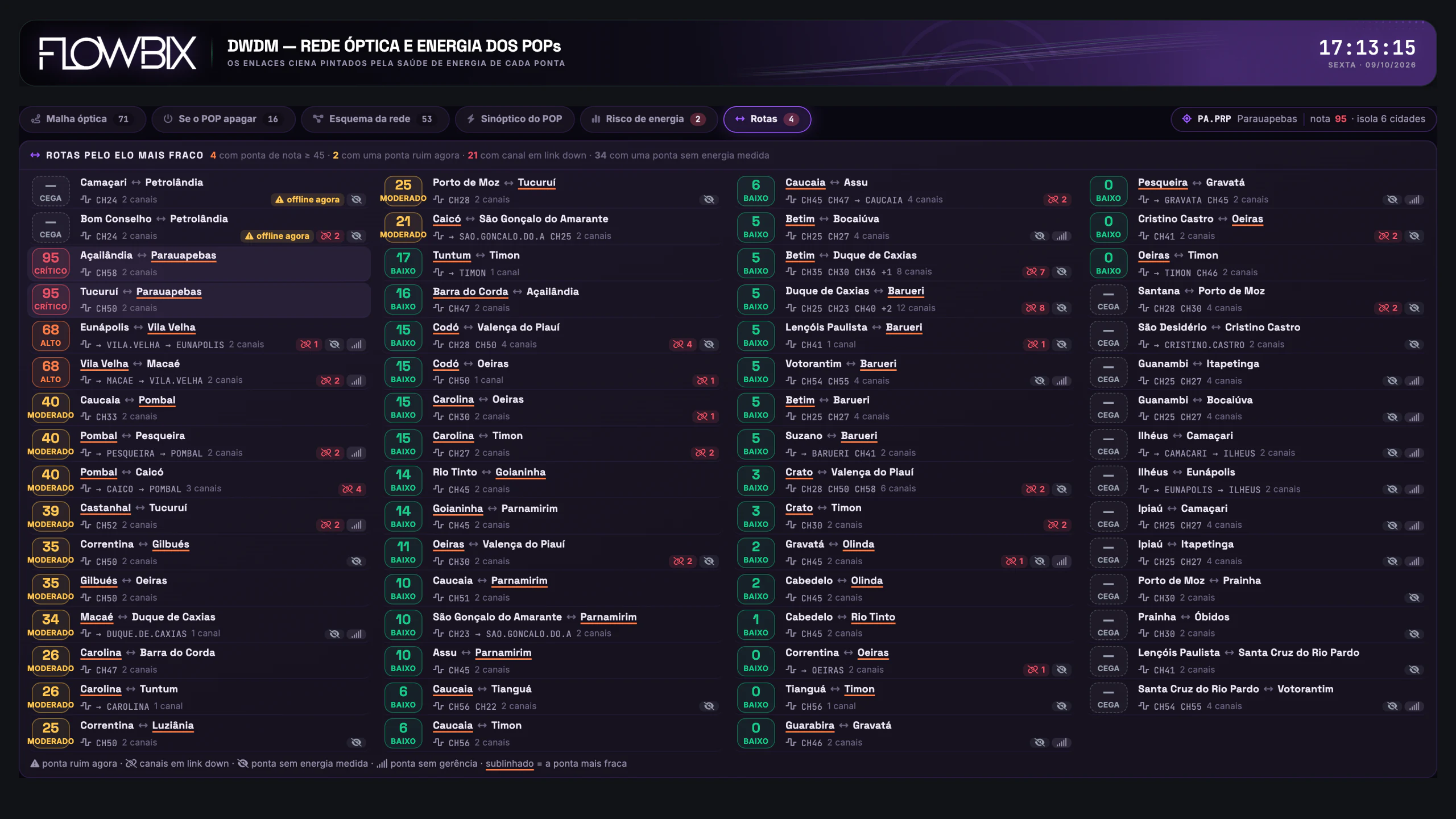

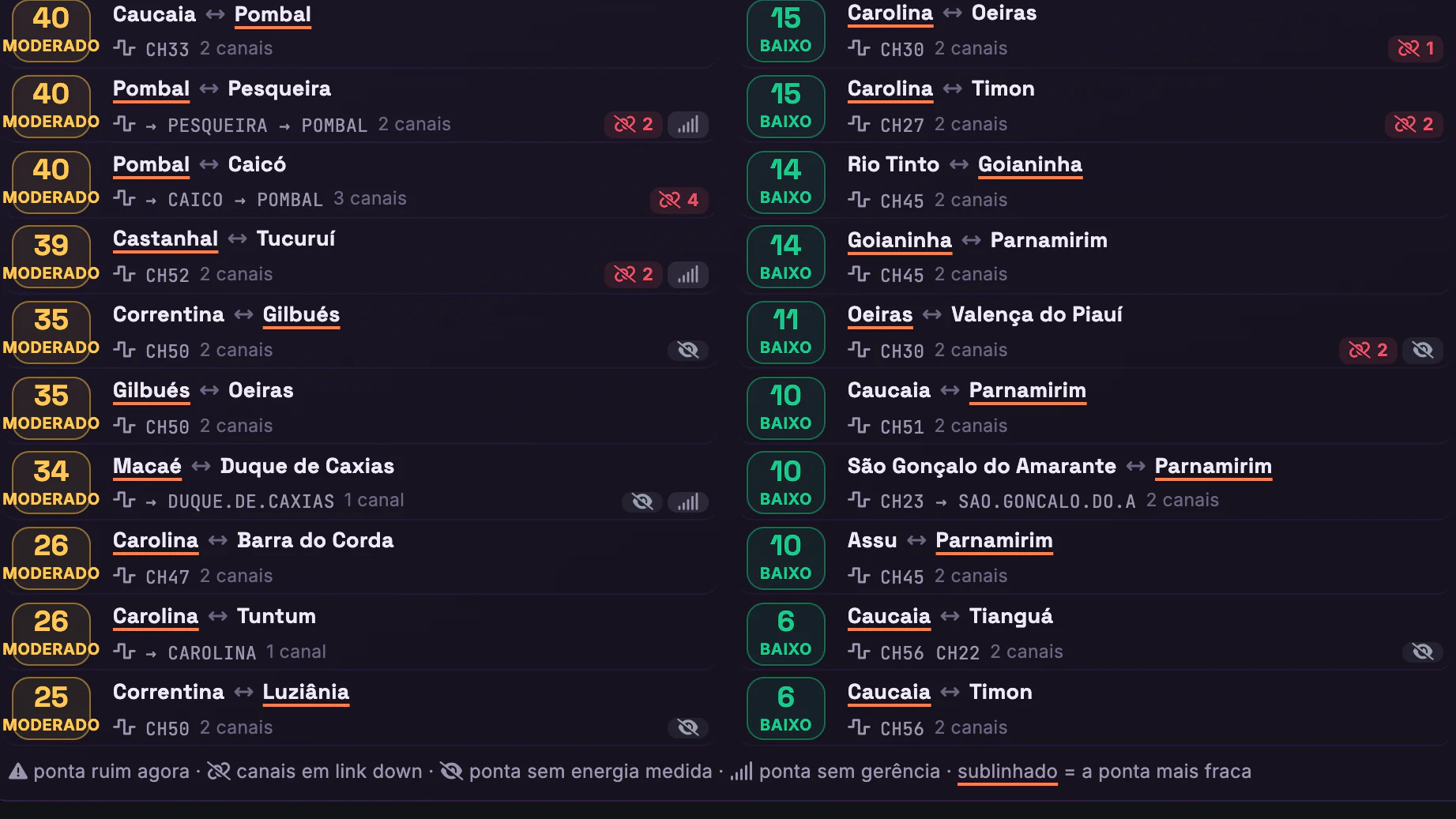

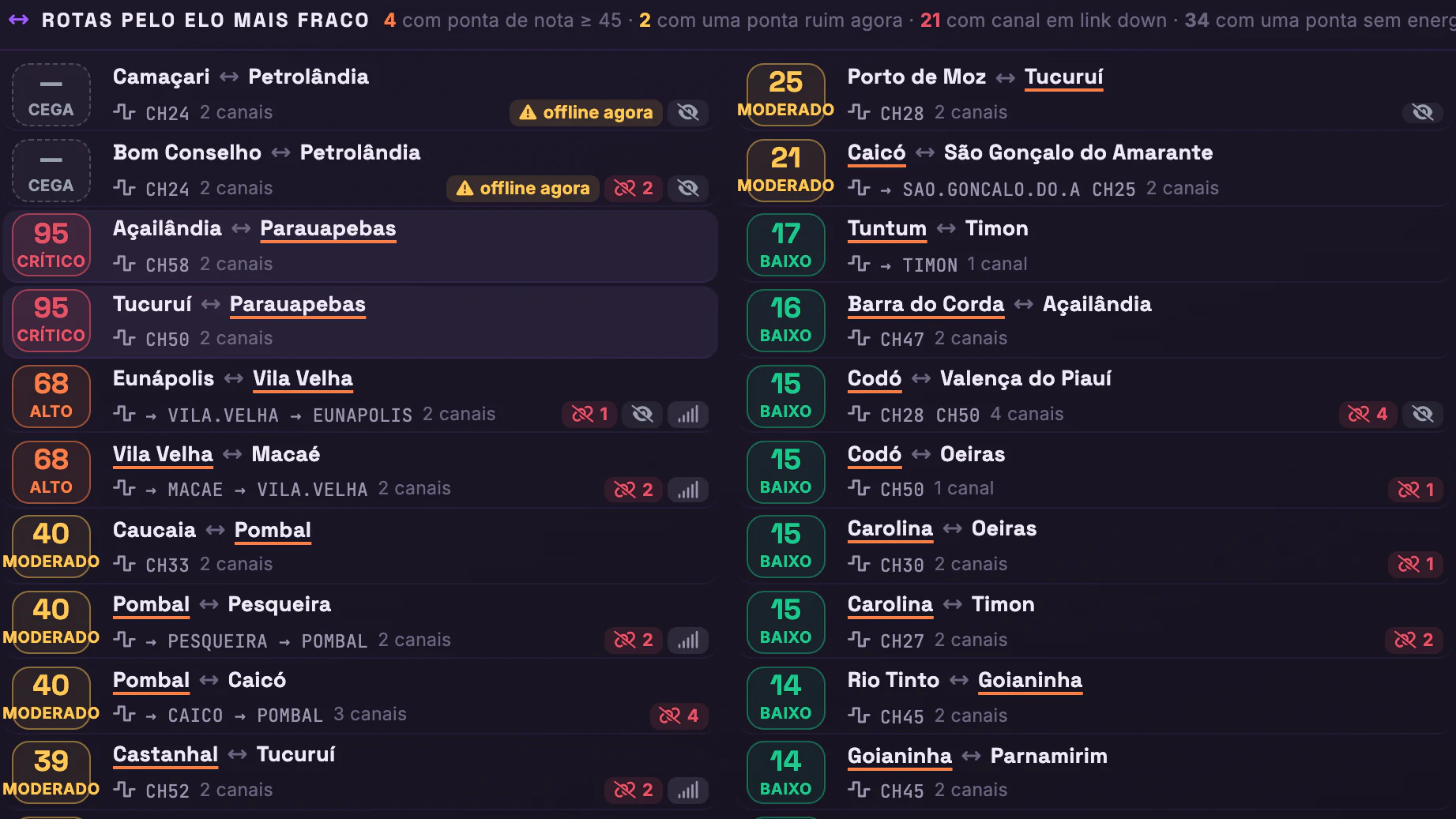

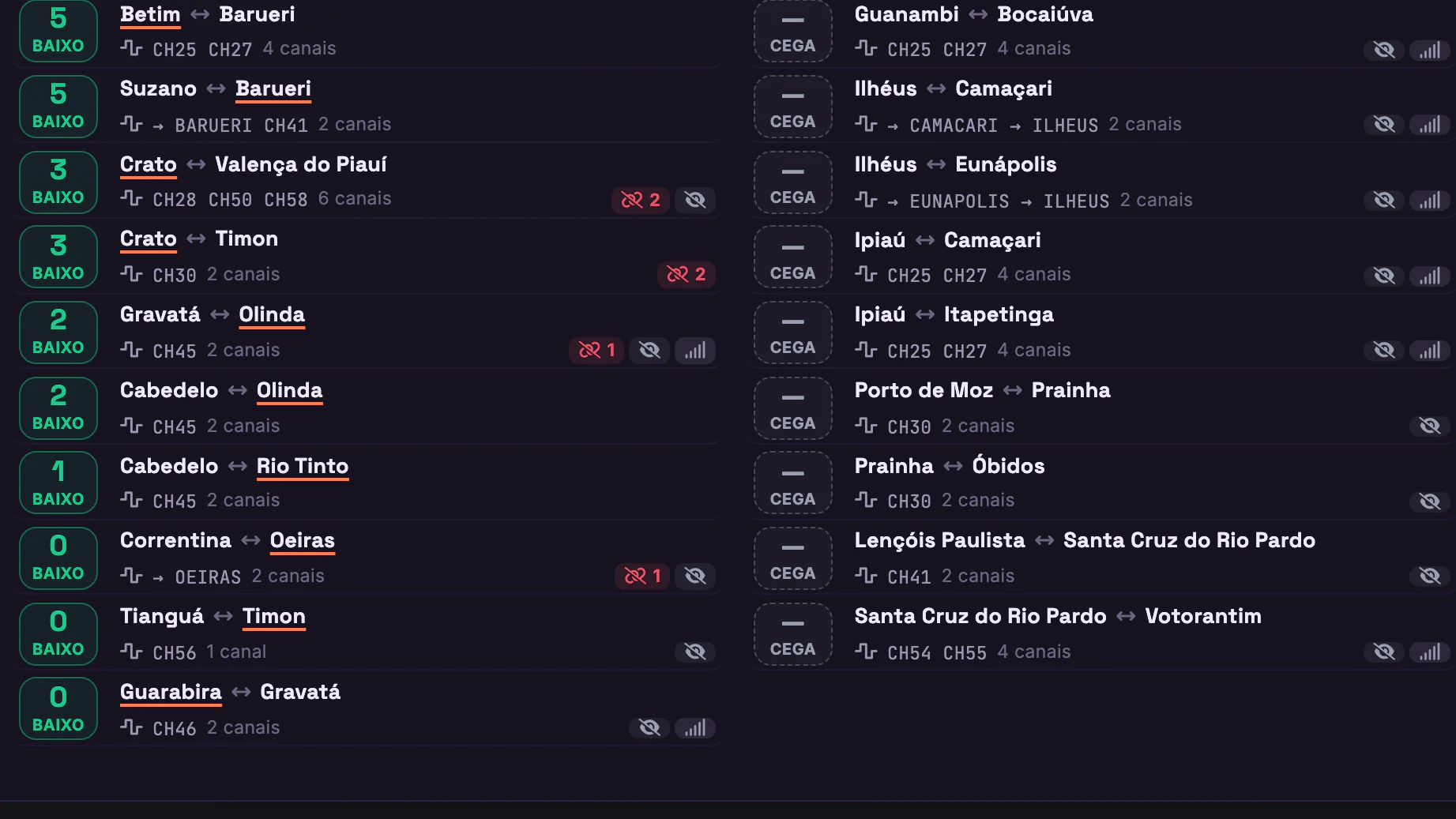

DWDM e Energia dos POPs/Quem vigiar primeiro/Rotas
Flowbix/Quem confiaEmpresas que
rodam Flowbix
Varejo, indústria, logística, energia e saúde com monitoramento e observabilidade Flowbix em produção.
clientes Flowbix
Quer ver a sua malhapela energia dos POPs?
Agende uma conversa com o time comercial da Flowbix e veja este dashboard montado sobre os nós DWDM e as retificadoras dos POPs da sua operação, com a conta de quem fica sem caminho.
