A luz da redetrecho a trecho
Os dashboards de rede óptica DWDM da Flowbix sobre equipamentos Padtec, em prints reais: 12 sites e 941 km de fibra, do orçamento de cada trecho de fibra à margem das 36 linhas coerentes, com proteção, ROADM, bombas, portas de cliente e a térmica dos chassis.
Telão do NOC Orçamento óptico Margem até o FEC Proteção OPS Nós ROADM Raman e EDFA Portas de cliente Chassis e térmica
12 sites na rede
941 km de fibra em 12 trechos
36 linhas coerentes
14 itens pedem ação agora
Ver os 43 prints em tela cheia Prints reais dos dashboards DWDM da Flowbix · telas completas
DWDM Padtec / Como funciona 02 / 13
Como funciona
Da fibra ao NOC A Flowbix lê a API dos equipamentos Padtec de cada site e desenha no Grafana a luz que passa por cada trecho, nó, amplificador e porta de cliente.
01

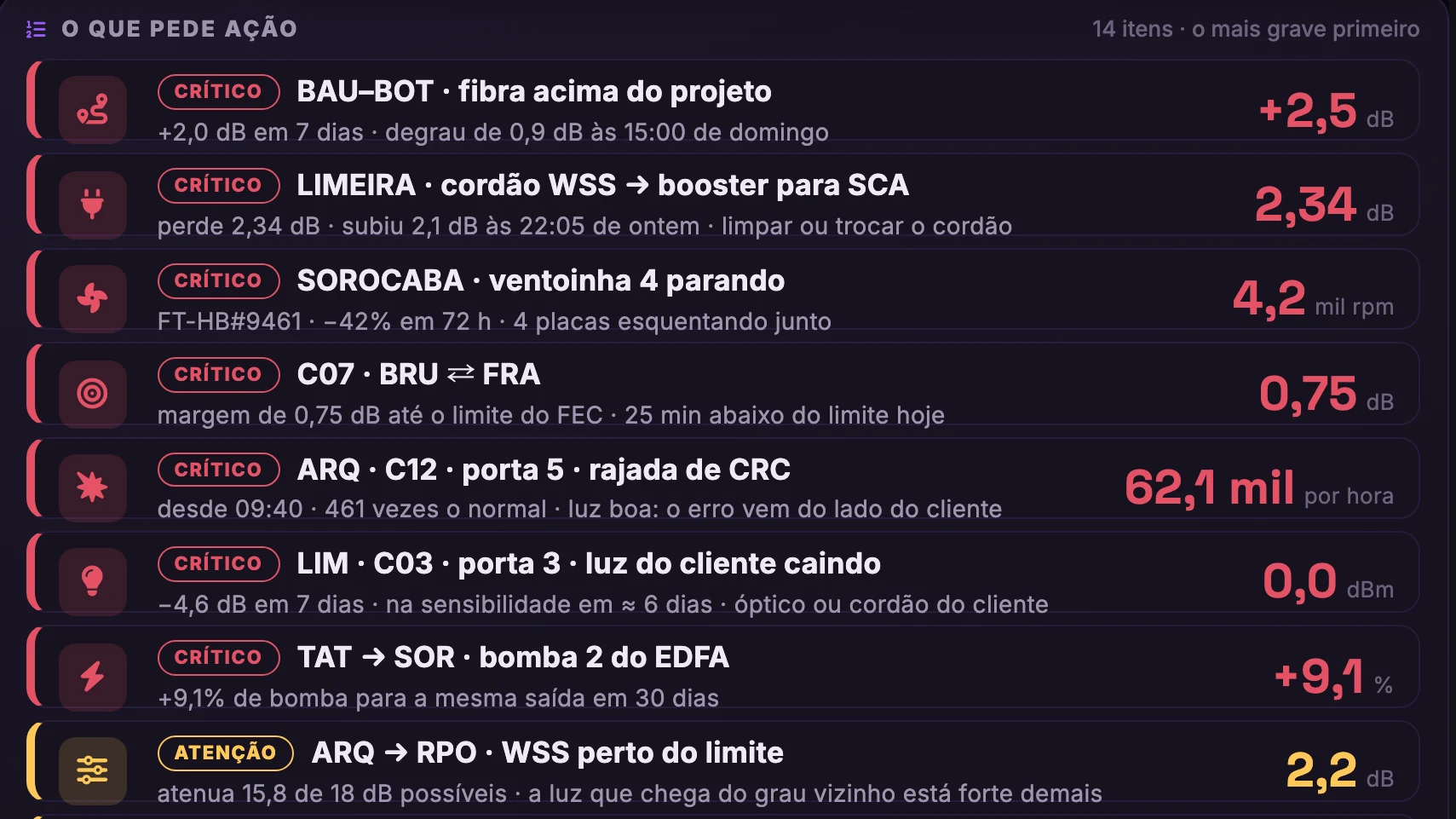

O telão diz por onde começar A fila do que pede ação traz 14 itens do mais grave ao menos grave, com o site, o valor medido e o que fazer.
02
Cada trecho contra o projeto O orçamento óptico compara a perda de cada trecho com o projeto, pelos dois instrumentos que medem a fibra.
03
A margem antes de perder bits Cada linha coerente mostra quanto falta até o limite do FEC, hora a hora, e se o problema é ruído ou fibra.
04
O equipamento que cansa A corrente de cada bomba contra o teto, o cordão que perde luz no ROADM e a ventoinha que está parando.
Rede DWDM Padtec 941 km 12 sites e 12 trechos de fibra, com ROADMs, amplificadores Raman e EDFA e transponders de 100G a 800G
lê
Coleta pela API 12 sites Potência, ganho, corrente de bomba, margem, erros, ventoinhas e temperatura de cada placa, lidos pela API Padtec
desenha
Grafana da Flowbix 8 dashboards O telão do NOC e 7 dashboards com abas, da rota da fibra à porta do cliente
atende
Quem opera e quem decide 14 pedem ação O NOC vê o que pede ação primeiro; a engenharia vê a margem que resta em cada linha
DWDM Padtec / Mapa dos dashboards 03 / 13
Mapa dos dashboards
8 dashboards em3 frentes
O telão do NOC e os 7 grupos, cada um com as suas abas do Grafana. Clique num dashboard para abrir ou veja todos os prints em tela cheia.
Visão da rede 1 dashboard · 4 prints
A fibra e a luz 3 dashboards · 17 prints
Os equipamentos 4 dashboards · 22 prints
Tela cheia
43 prints na resolução original Clique num print para ampliar; as setas passam por todas as abas, na ordem do deck.
Abrir em tela cheia clique ampliaroda zoom← → trocaEsc fecha
DWDM Padtec / Visão da rede / DWDM · Telão do NOC 04 / 13
Grafana · DWDM · Telão do NOCvista 1 de 4 · Tela inteira 1 Tela inteira2 A rede agora3 O que pede ação · críticos4 Atenção, 24 h e famílias

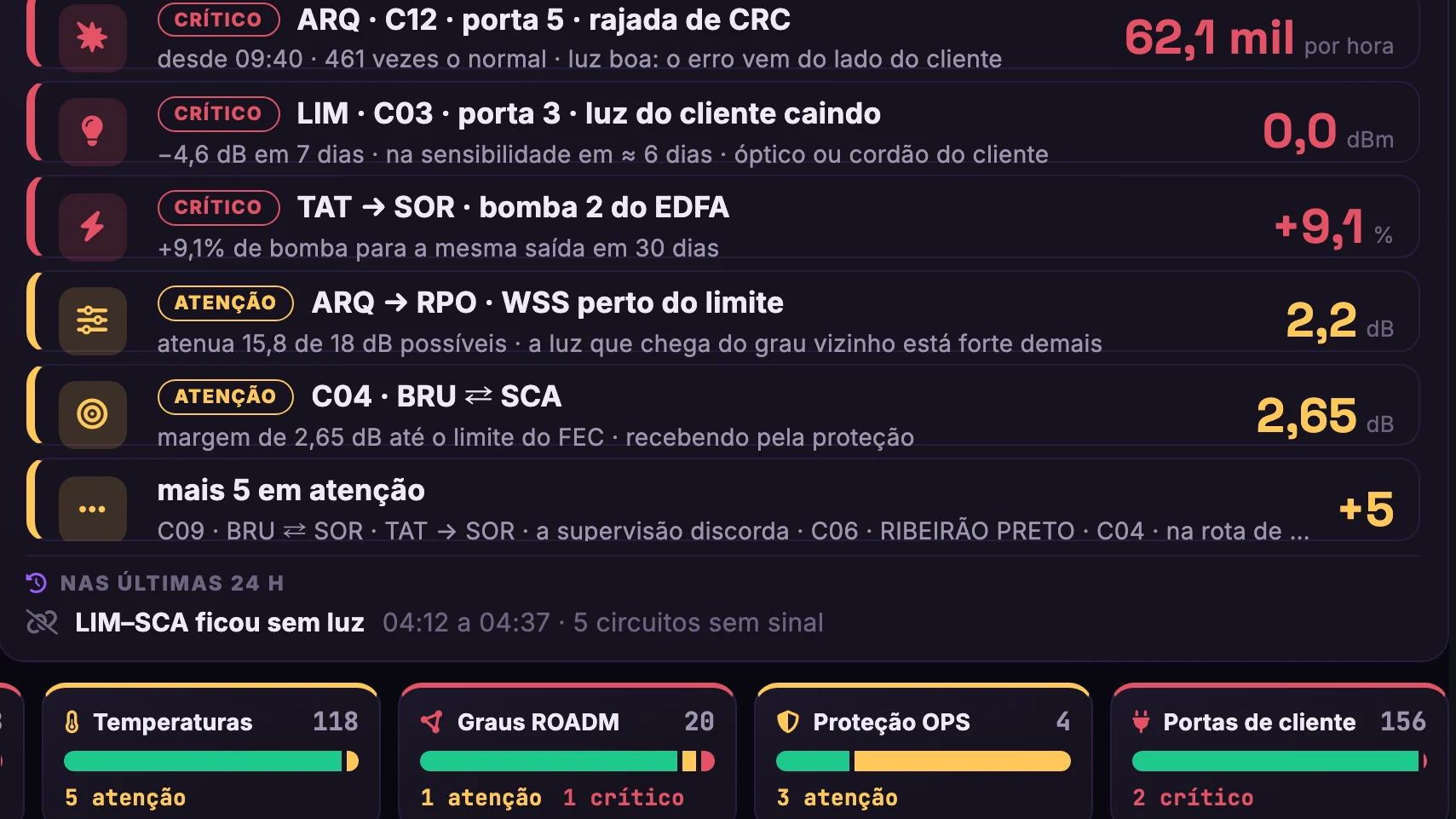

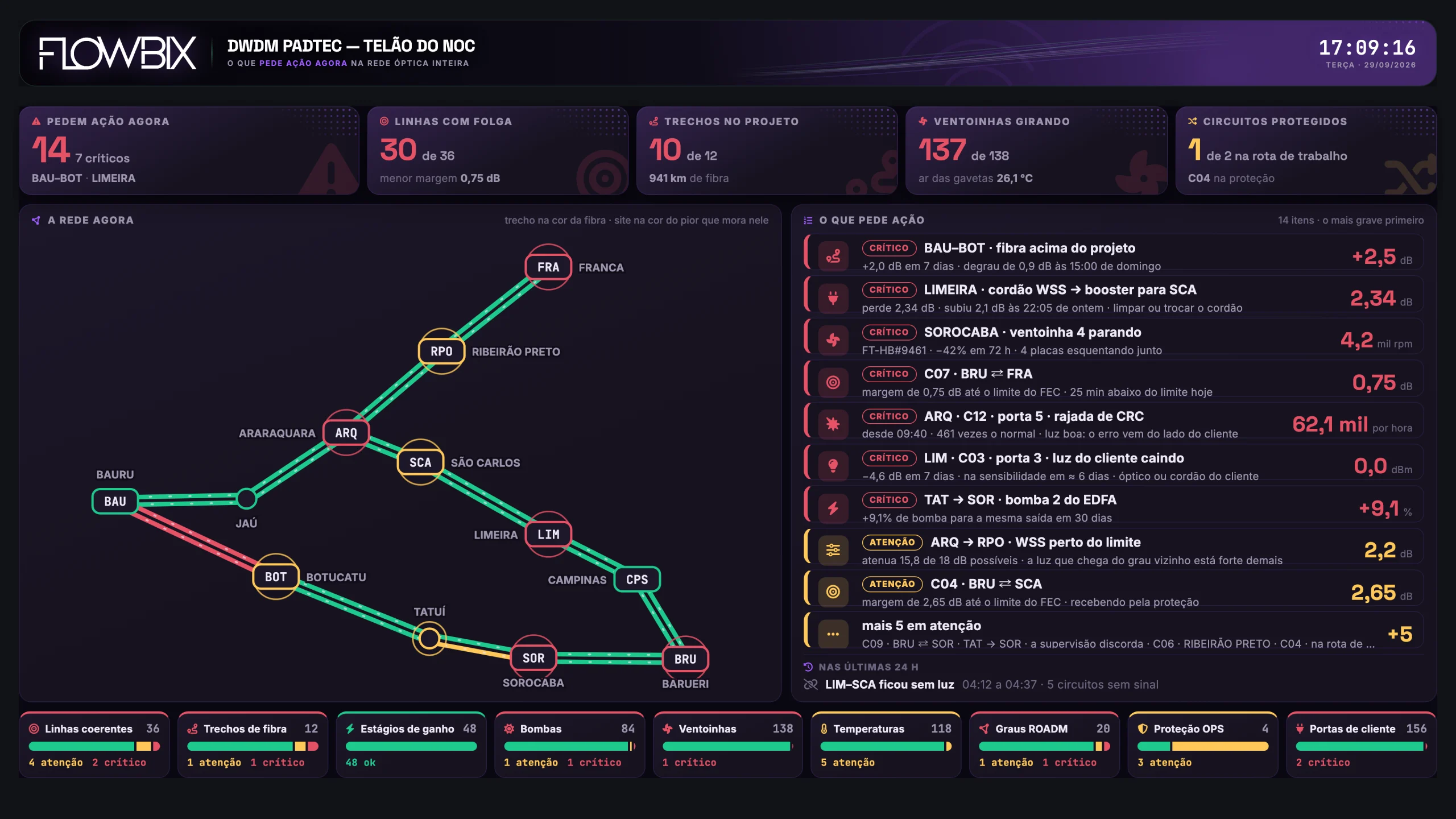

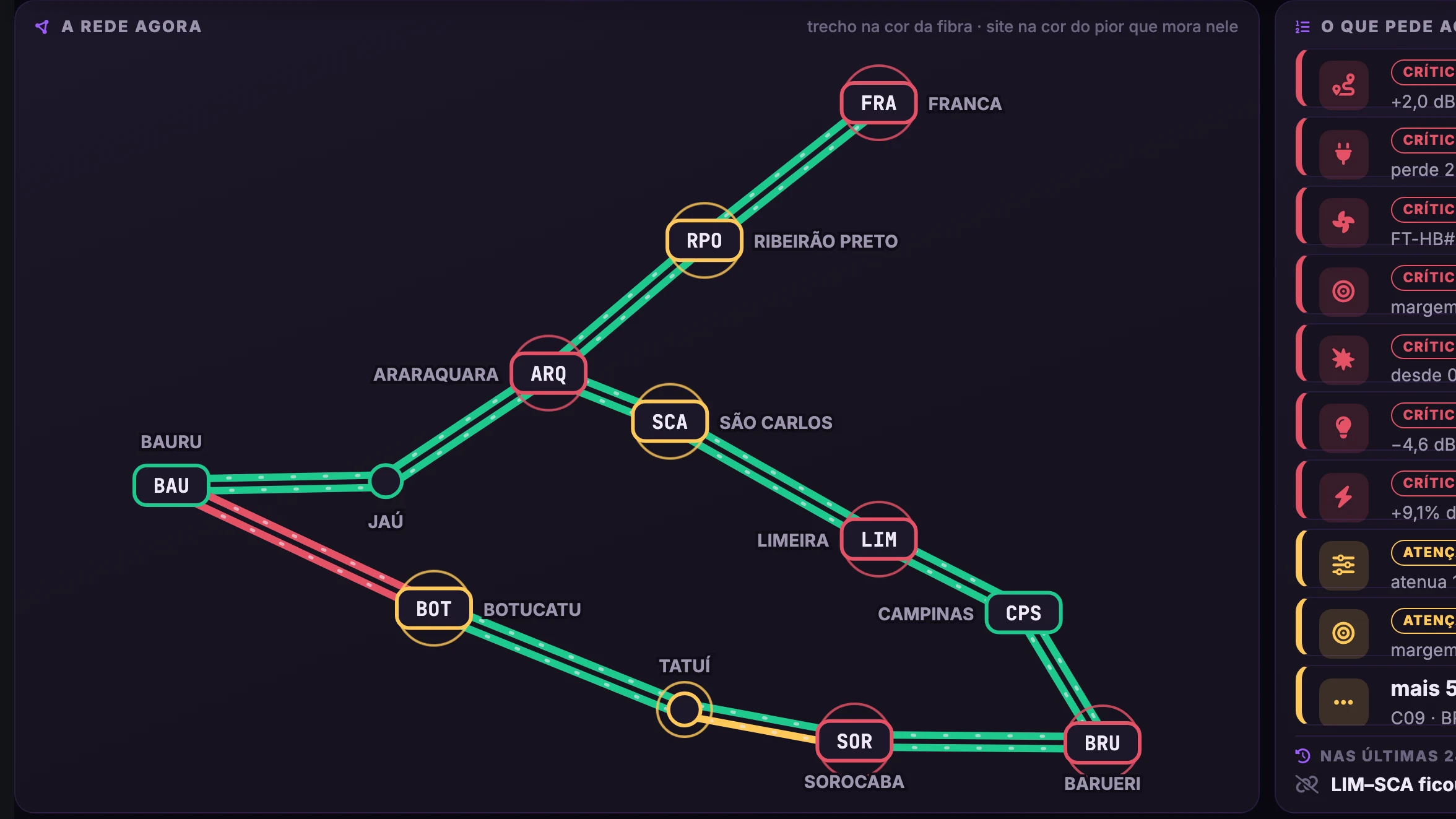

Vista 1 de 4 · Tela inteira A tela do NOC às 17:09 de terça: mapa à esquerda, fila à direita e, na faixa de baixo, as 9 famílias, de linhas coerentes a portas de cliente.
04 Visão da rede
DWDM · Telão do NOC
Quais pontos da rede óptica de 12 sites e 941 km pedem ação agora, e em que trecho ou site cada um está?
Pedem ação agora 14
Linhas com folga 30 de 36
Trechos no projeto 10 de 12
BAU–BOT é o único trecho vermelho: 2,5 dB acima do projeto, +2,0 dB em 7 dias e degrau de 0,9 dB às 15:00 de domingo. C07 BRU ⇄ FRA tem 0,75 dB de margem até o limite do FEC e já passou 25 min abaixo do limite hoje. ARQ C12 porta 5 soma 62,1 mil CRC por hora, 461 vezes o normal, com luz boa: o erro vem do lado do cliente. Nas últimas 24 h, LIM–SCA ficou sem luz das 04:12 às 04:37, com 5 circuitos sem sinal. Por que importa
O plantão abre uma tela e sabe por onde começar: 14 itens com o mais grave primeiro, cada linha com o site, trecho ou circuito e o valor que a pôs na fila, e o mapa pinta cada site na cor do pior que mora nele.
Na frente · Visão da rede
DWDM Padtec / A fibra e a luz / DWDM · Orçamento óptico 05 / 13

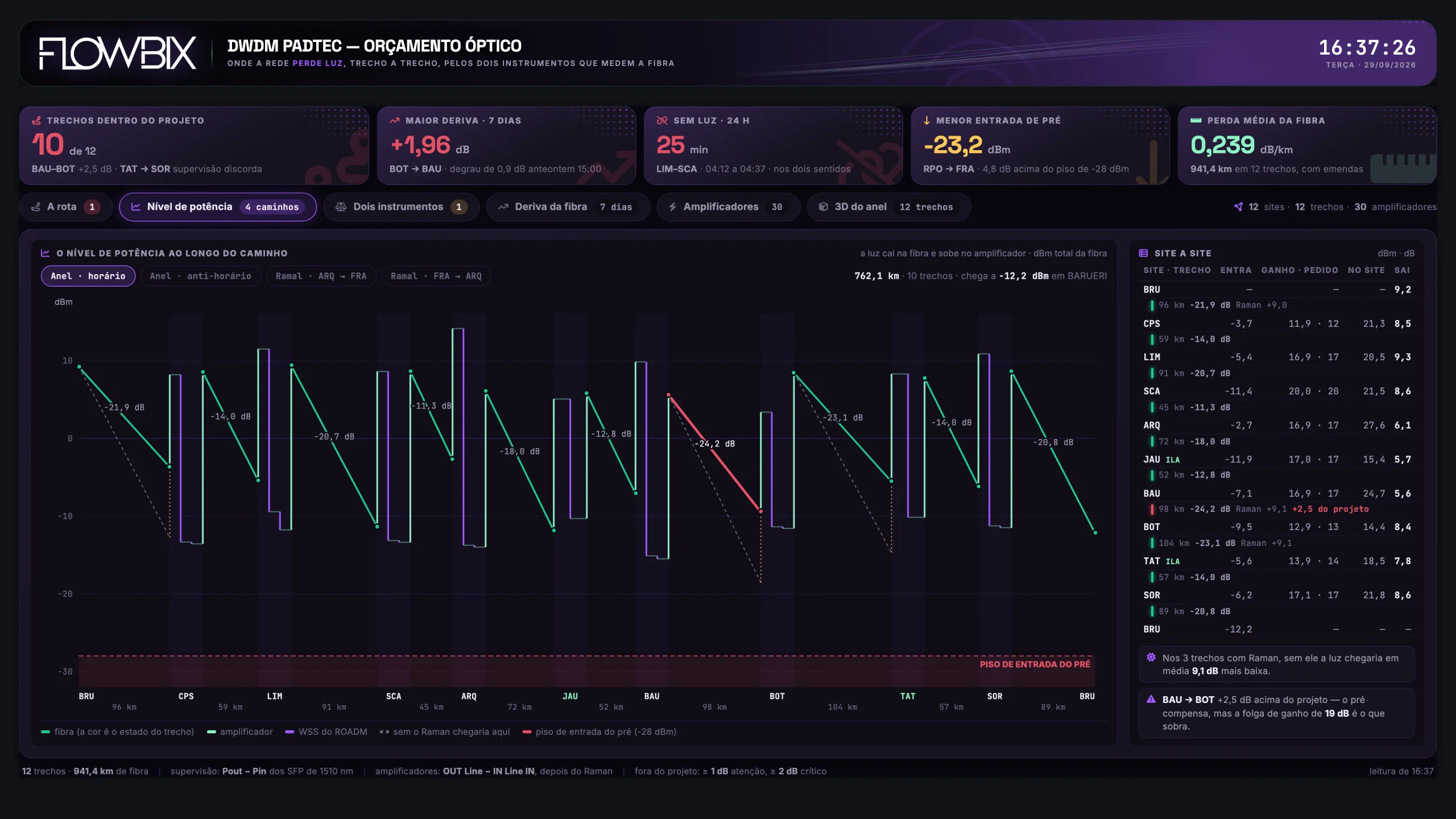

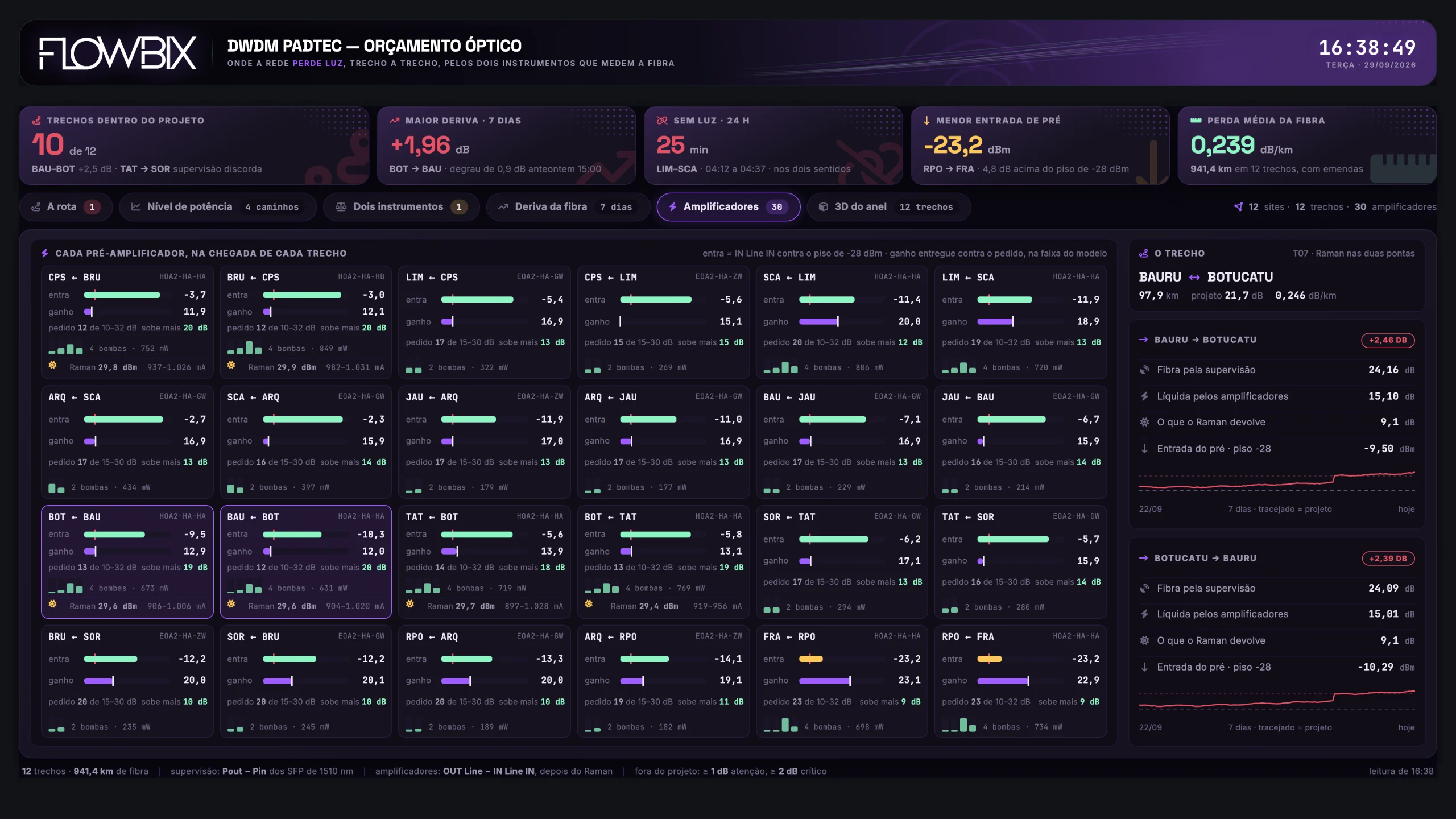

Grafana · DWDM · Orçamento ópticoaba 1 de 6 · A rota 1 A rota2 Nível de potência3 Dois instrumentos4 Deriva da fibra5 Amplificadores6 3D do anel

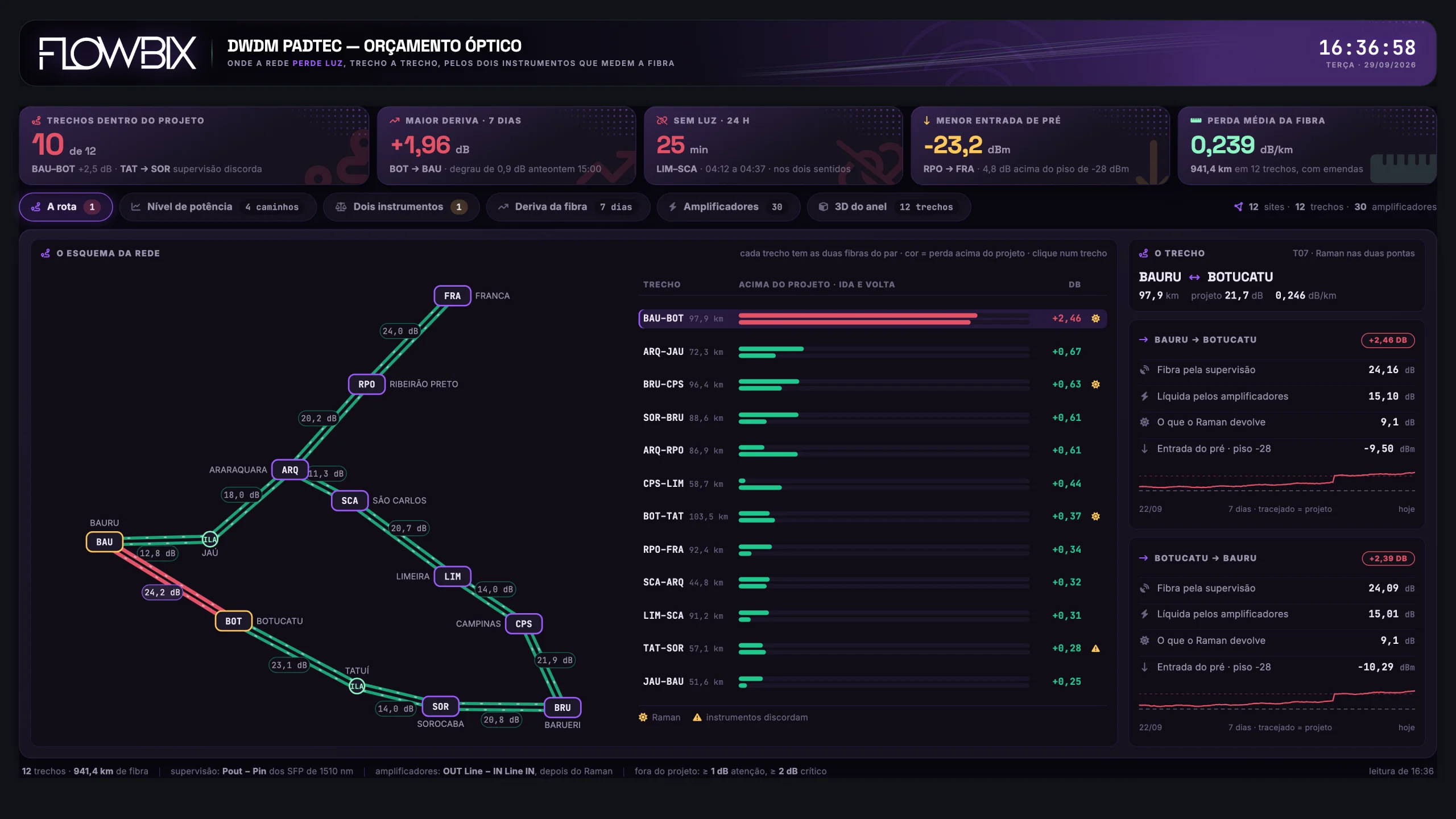

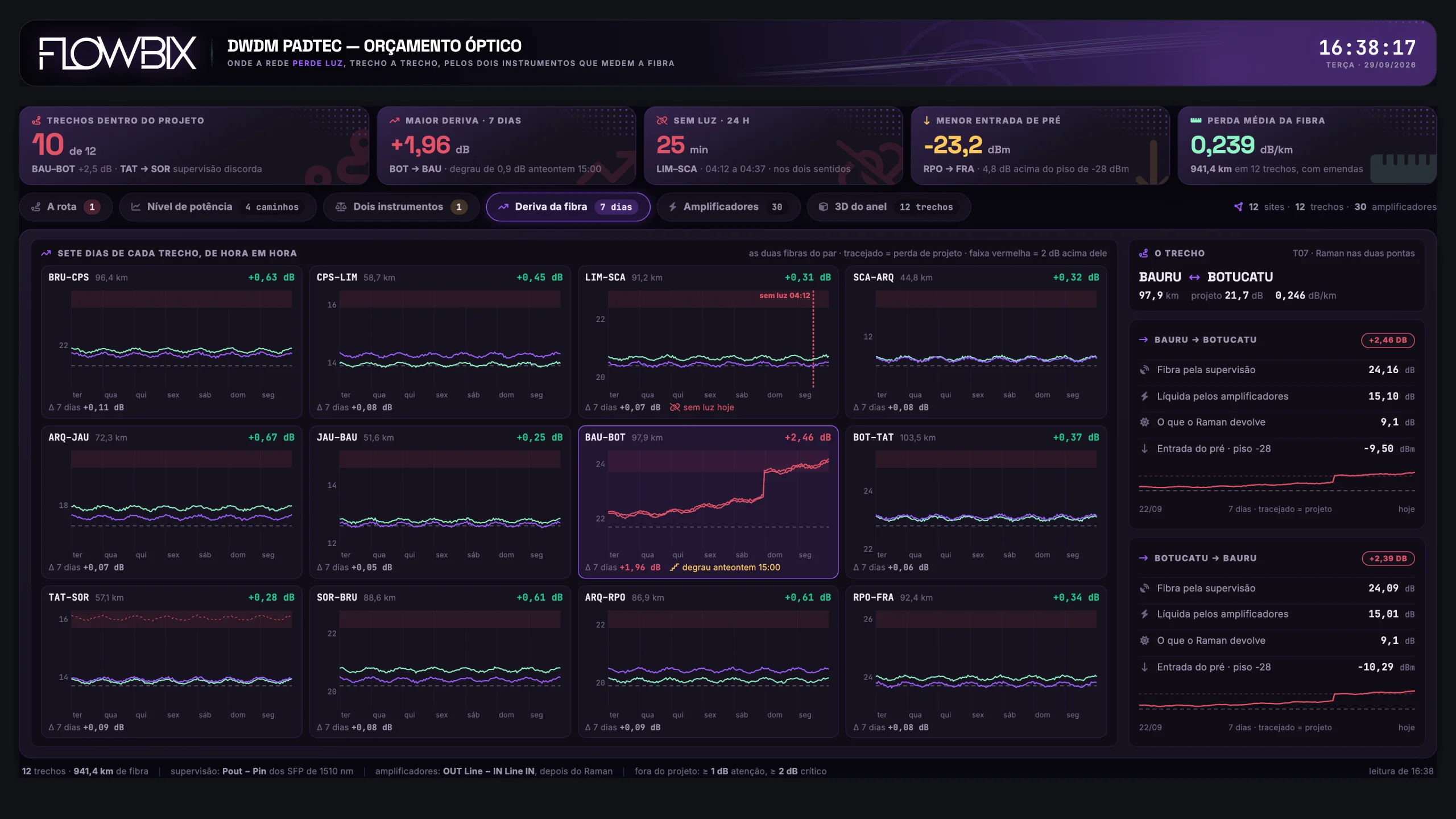

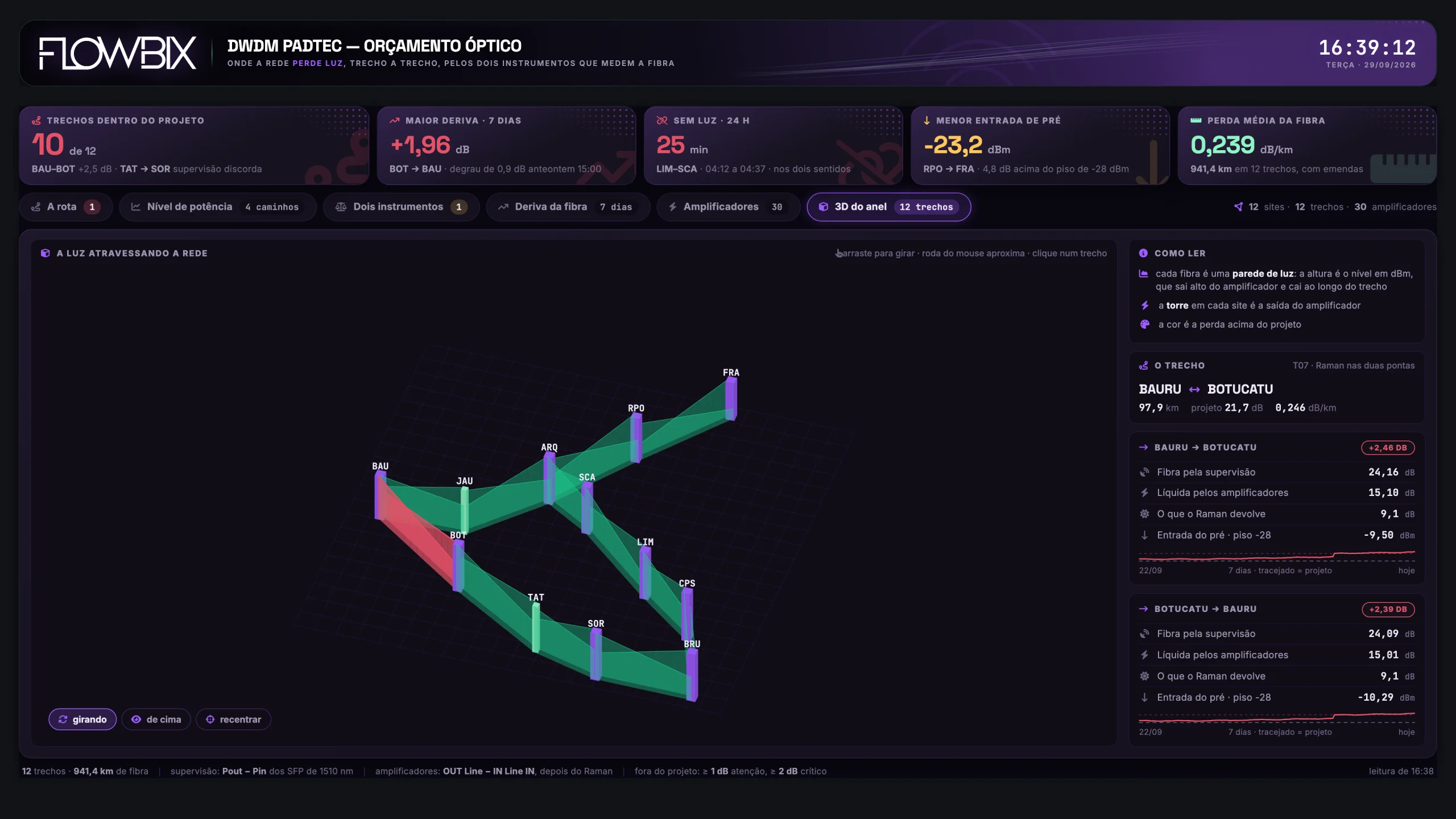

Aba 1 de 6 · A rota O esquema pinta cada trecho pela perda acima do projeto: só BAU-BOT sai vermelho, e o segundo da lista, ARQ-JAU , está em +0,67 dB.
05 A fibra e a luz
DWDM · Orçamento óptico
Quais dos 12 trechos estão fora do projeto, e os dois instrumentos que medem a fibra concordam sobre isso?
Trechos no projeto 10 de 12
Maior deriva · 7 dias +1,96 dB
Perda média · dB/km 0,239
BAU→BOT, 97,9 km, perde 24,16 dB pela supervisão contra 21,7 dB de projeto; os outros 11 trechos ficam em até +0,67 dB. BAU-BOT subiu 1,96 dB em 7 dias, e 0,9 dB disso veio de um degrau anteontem às 15:00.TAT→SOR: a supervisão lê 2,18 dB acima dos amplificadores; o painel aponta conector ou cordão do SFP 1 da SPVL-HB #5383. RPO-FRA tem a menor entrada de pré, −23,2 dBm nos dois sentidos, 4,8 dB acima do piso; ali o ganho só sobe mais 9 dB.Por que importa

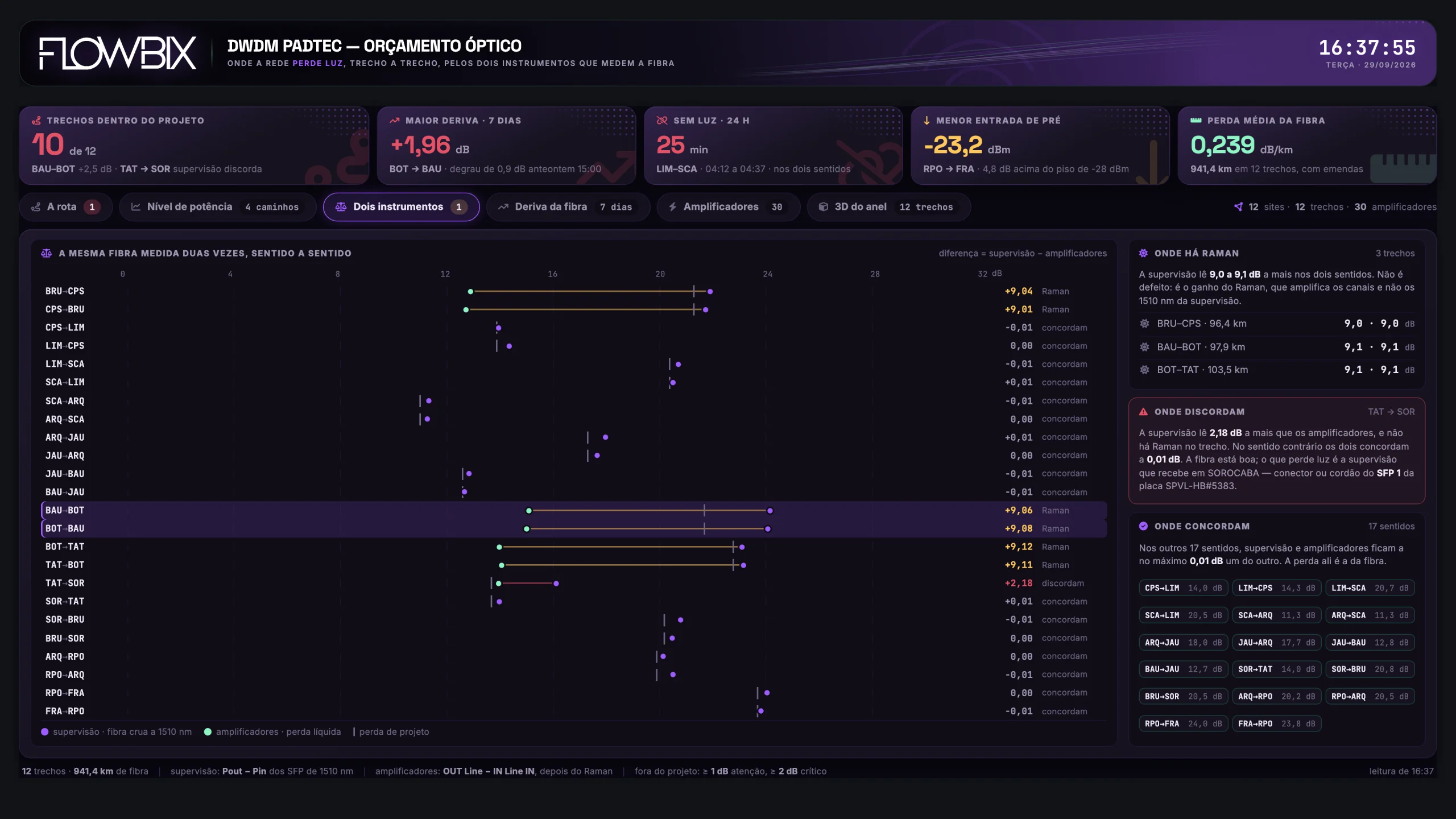

A supervisão mede a fibra crua a 1510 nm; os amplificadores, a perda líquida depois do Raman. Lado a lado, o NOC separa fibra que perdeu luz (BAU-BOT , +2,46 dB) de supervisão que perdeu luz (TAT→SOR, SFP 1 da placa SPVL-HB #5383 em Sorocaba).
Na frente · A fibra e a luz
DWDM Padtec / A fibra e a luz / DWDM · Margem das linhas 06 / 13

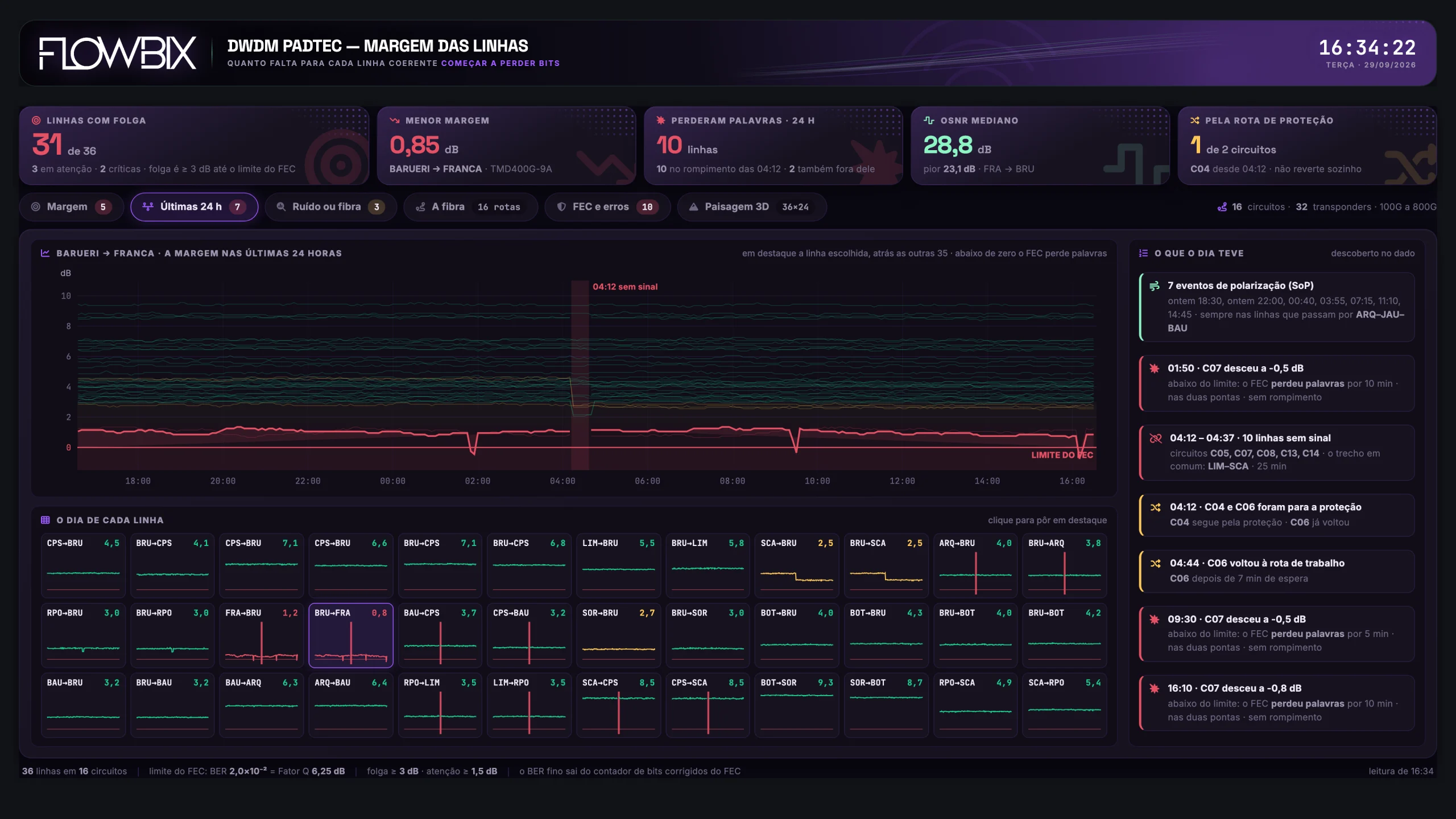

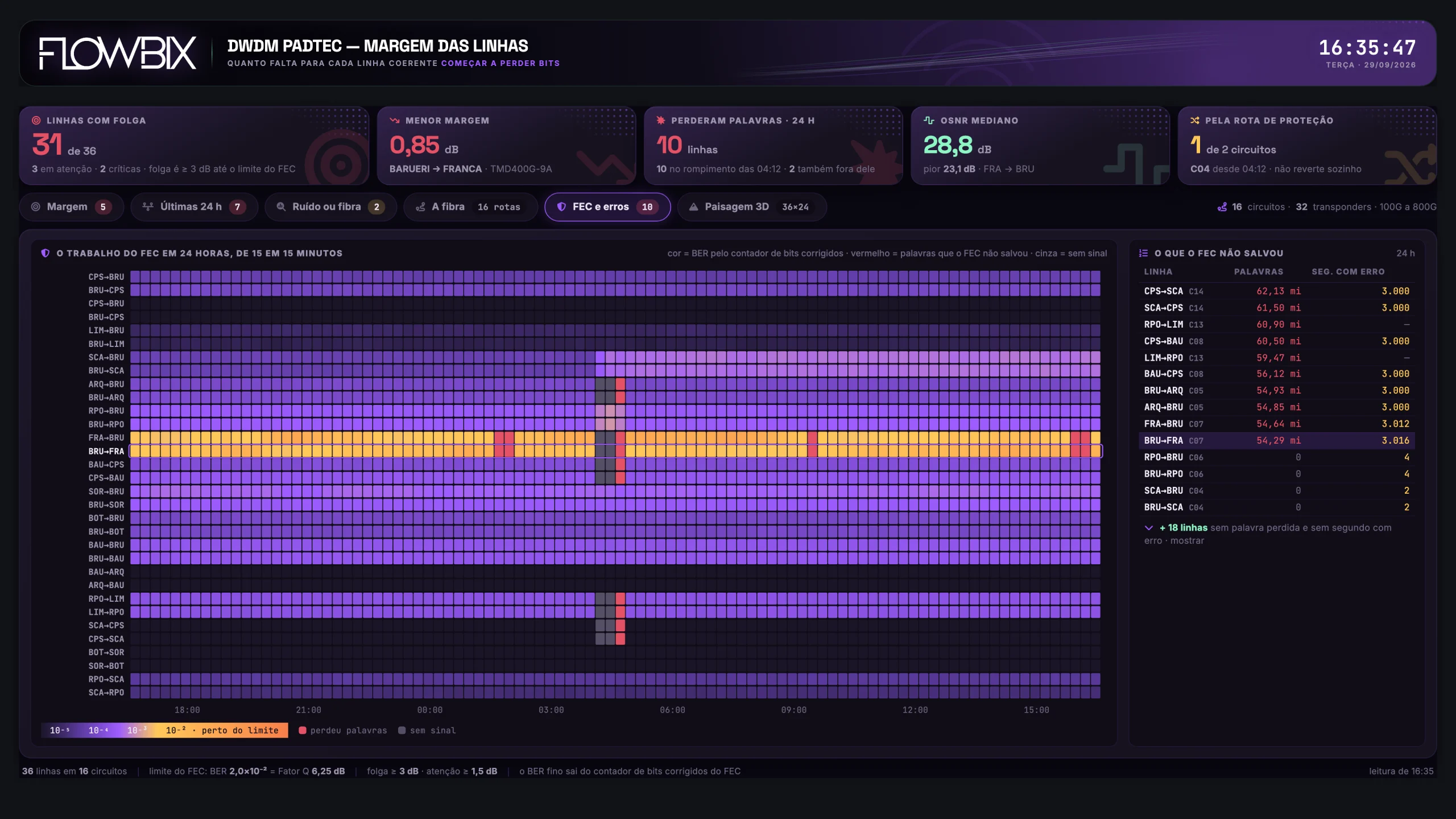

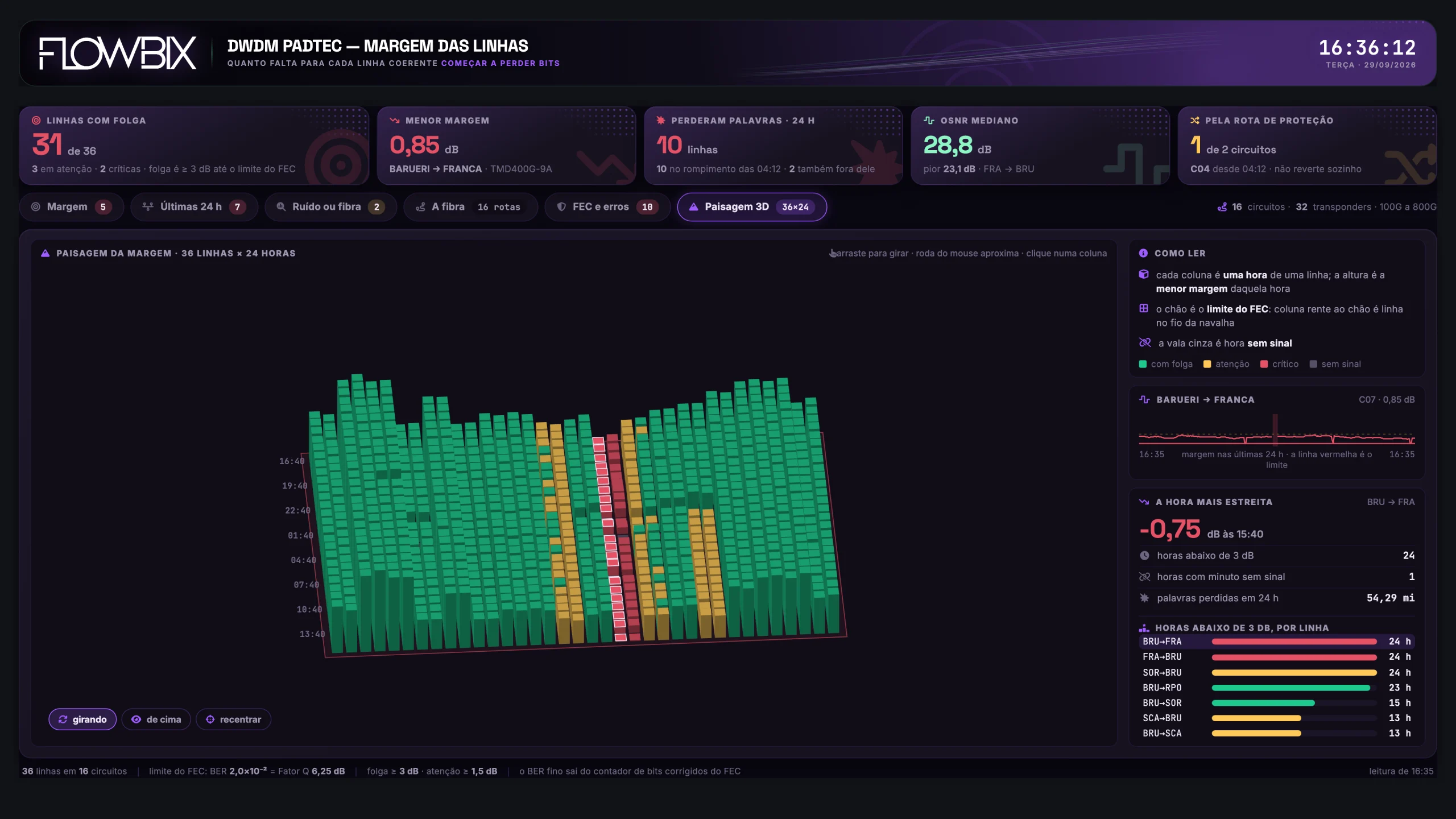

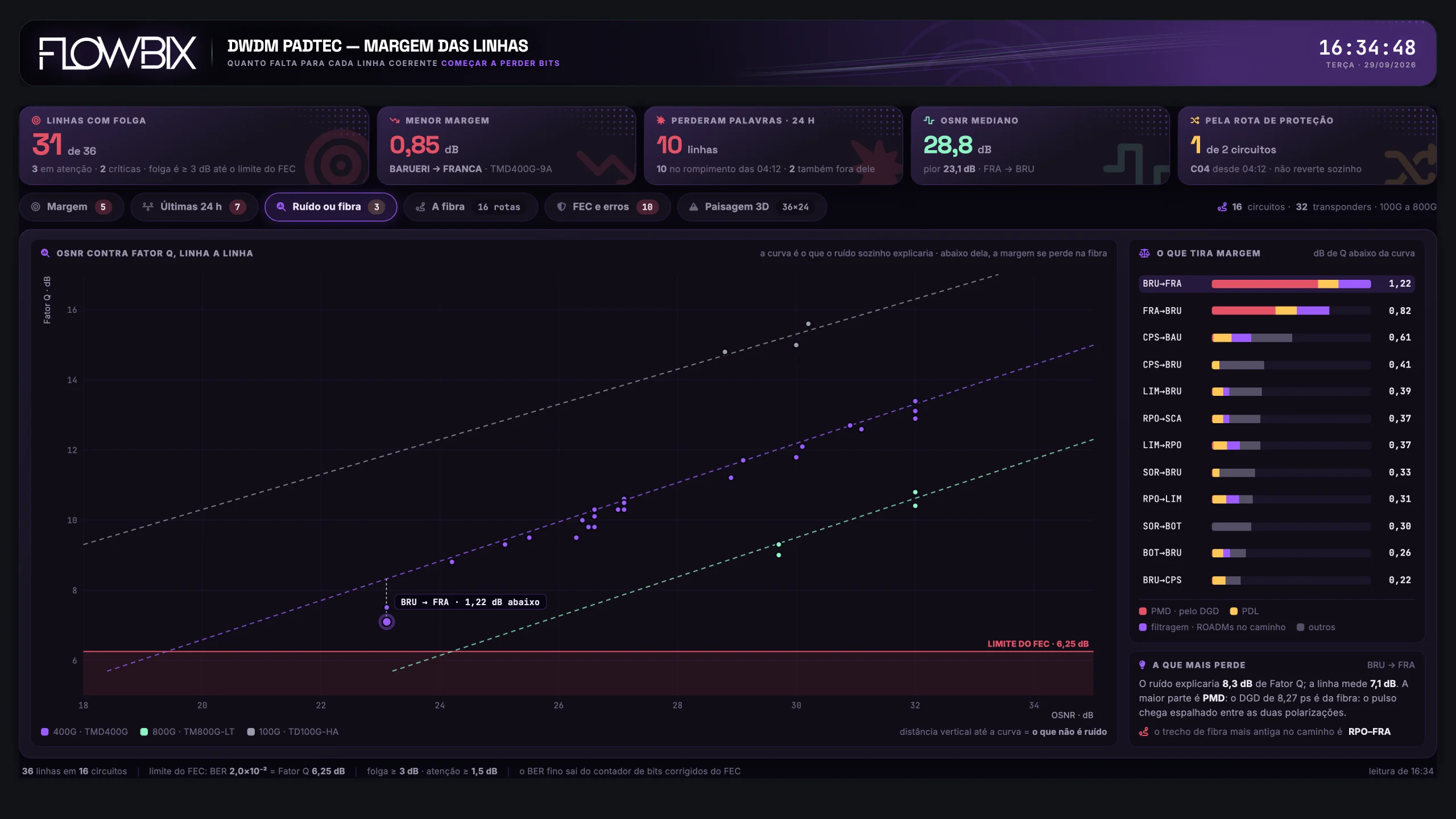

Grafana · DWDM · Margem das linhasaba 1 de 6 · Margem 1 Margem2 Últimas 24 h3 Ruído ou fibra4 A fibra5 FEC e erros6 Paisagem 3D

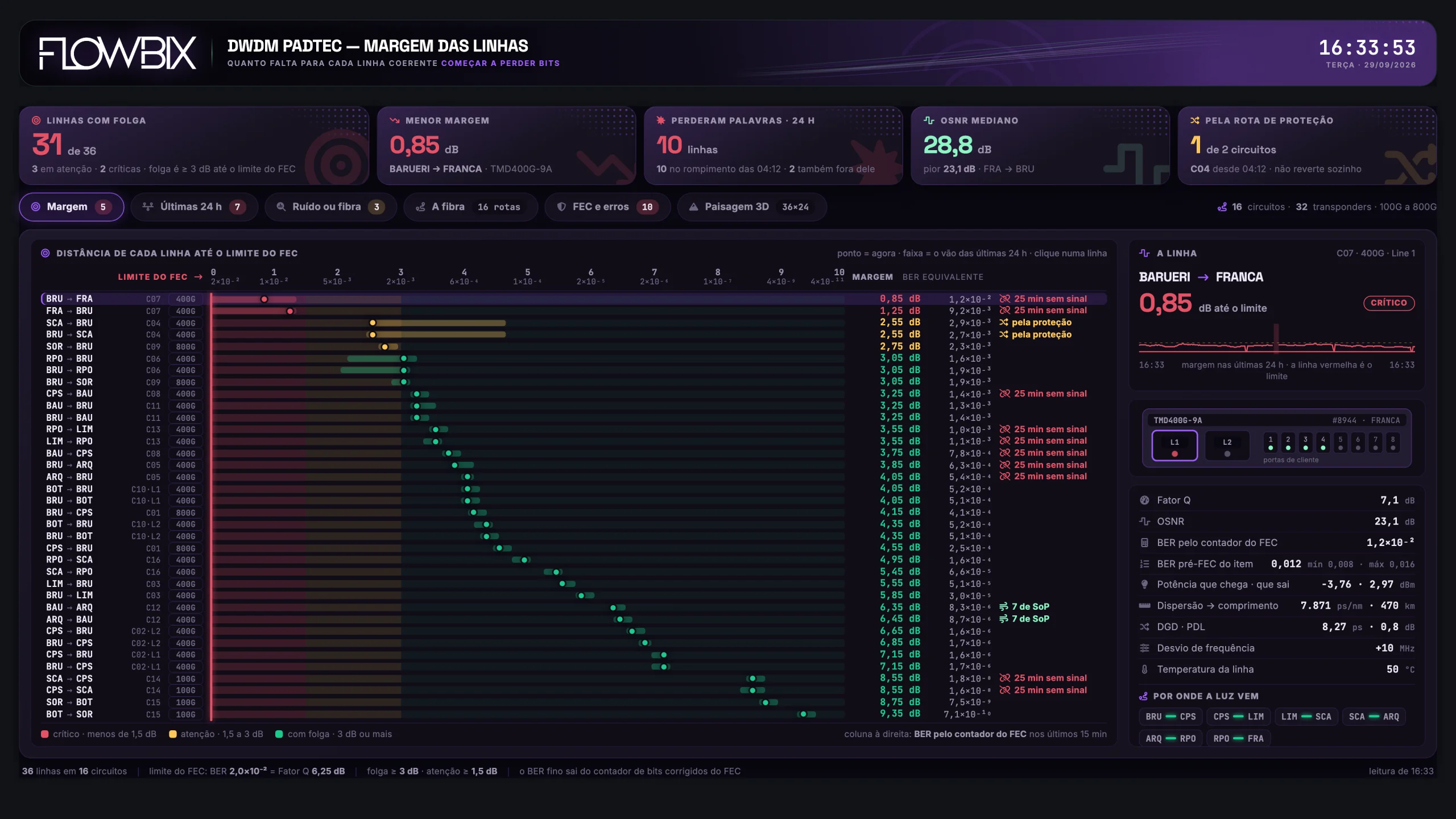

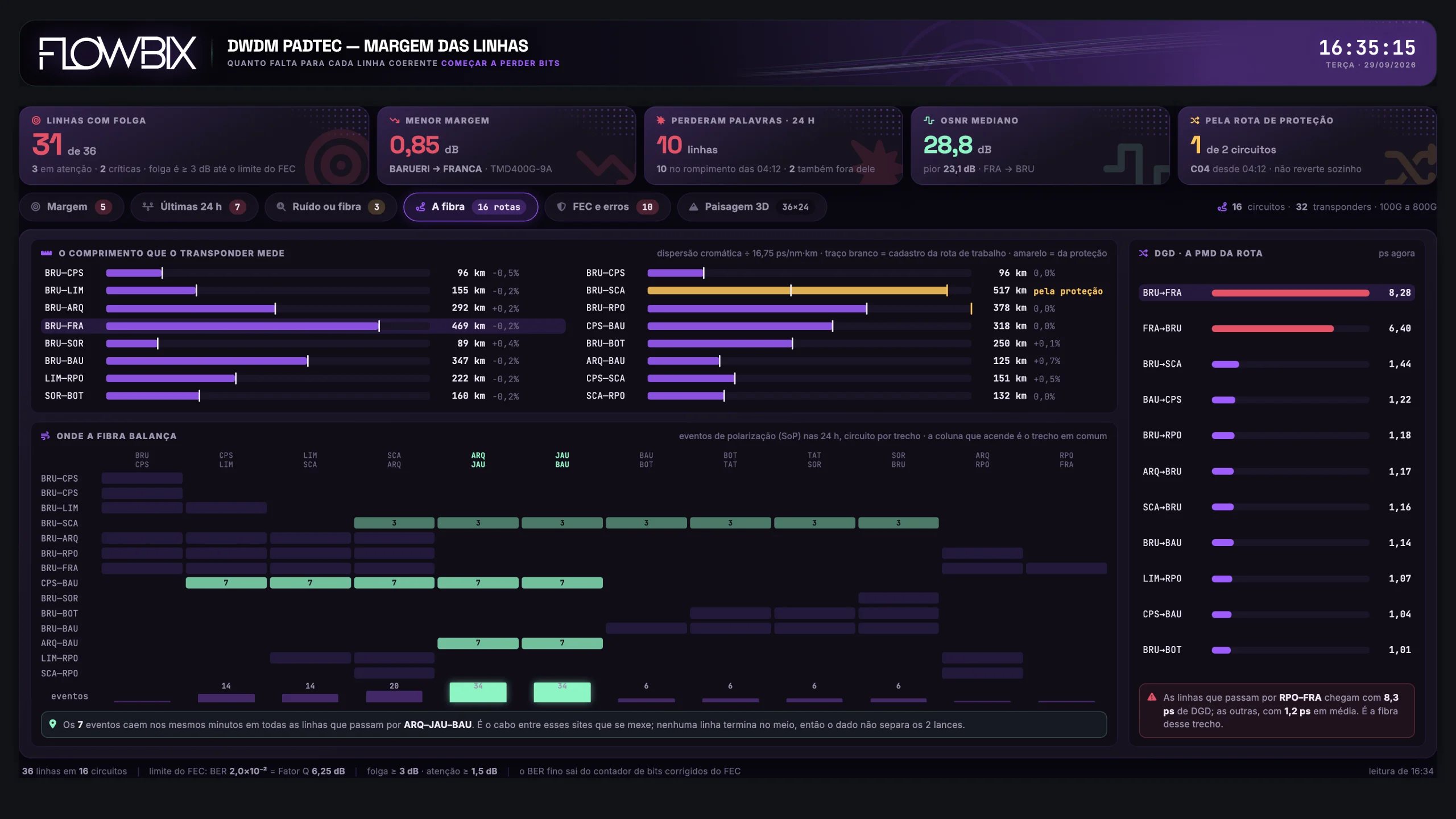

Aba 1 de 6 · Margem As 36 linhas em fila pela margem, de 0,85 dB em BRU→FRA a 9,35 dB em BOT→SOR (100G), com o BER do contador do FEC ao lado.
06 A fibra e a luz
DWDM · Margem das linhas
Quanto falta para cada uma das 36 linhas coerentes começar a perder bits, e o que come essa margem: ruído ou fibra?
Linhas com folga 31 de 36
Menor margem 0,85 dB
Perderam palavras 24 h 10
BRU→FRA (C07, 400G) está a 0,85 dB do limite do FEC: o ruído explicaria Q de 8,3 dB e a linha mede 7,1 dB. Às 04:12, 10 linhas de 5 circuitos ficaram 25 min sem sinal, com LIM–SCA em comum; fora disso, só C07 perdeu palavras. BRU→FRA chega com 8,28 ps de DGD e FRA→BRU com 6,40 ps; nas demais linhas listadas, de 1,01 a 1,44 ps. BRU→FRA, FRA→BRU e SOR→BRU passaram as 24 h abaixo de 3 dB; BRU→RPO, agora com 3,05 dB, passou 23 h. Por que importa
A margem em dB diz quanto cada linha aguenta antes de o FEC perder palavras. Pondo o Fator Q contra o OSNR, o NOC vê que BRU–FRA perde margem sobretudo por PMD e que o dado aponta a fibra de RPO–FRA.
Na frente · A fibra e a luz
DWDM Padtec / A fibra e a luz / DWDM · Proteção óptica 07 / 13

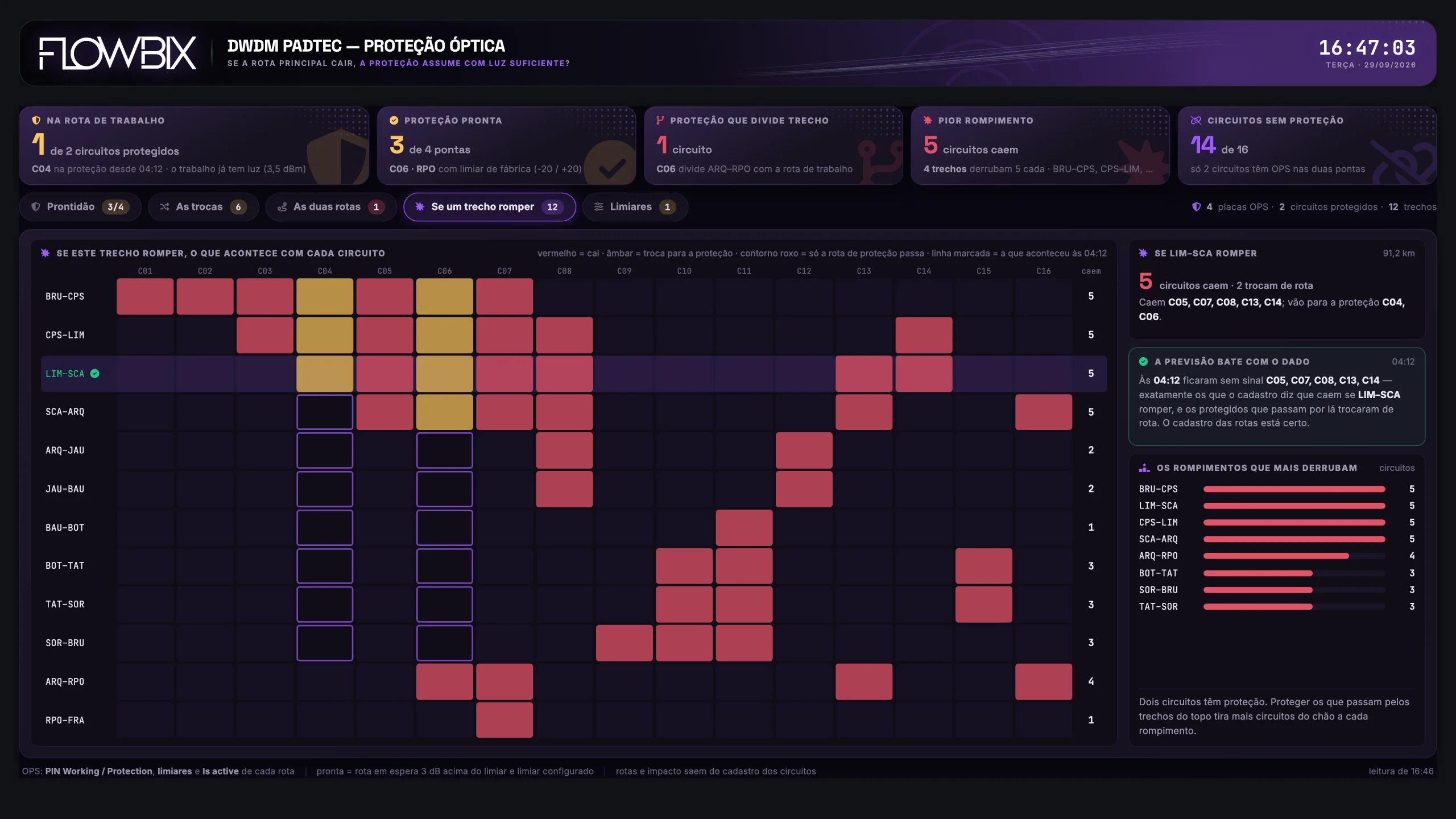

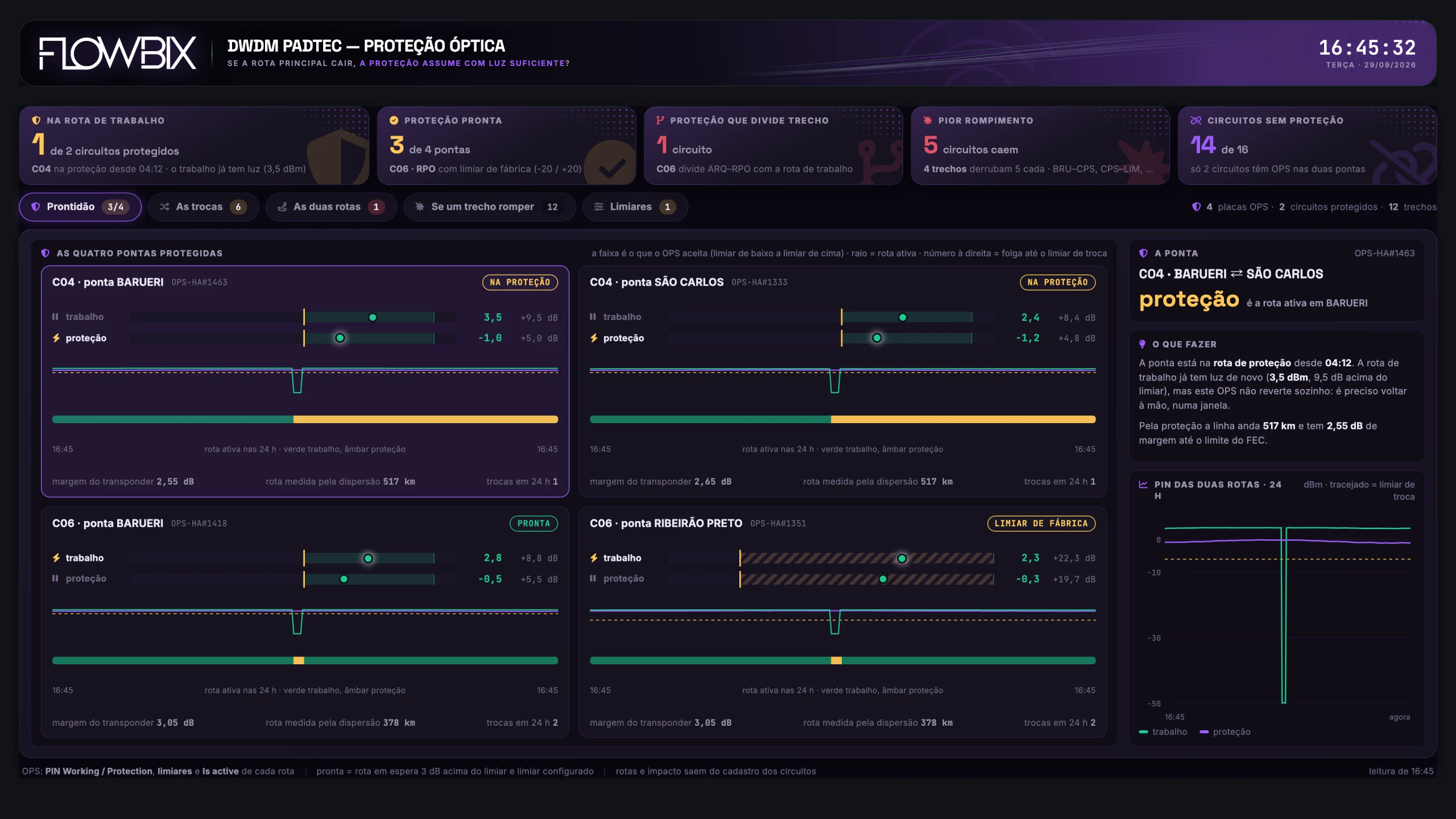

Grafana · DWDM · Proteção ópticaaba 1 de 5 · Prontidão 1 Prontidão2 As trocas3 As duas rotas4 Se um trecho romper5 Limiares

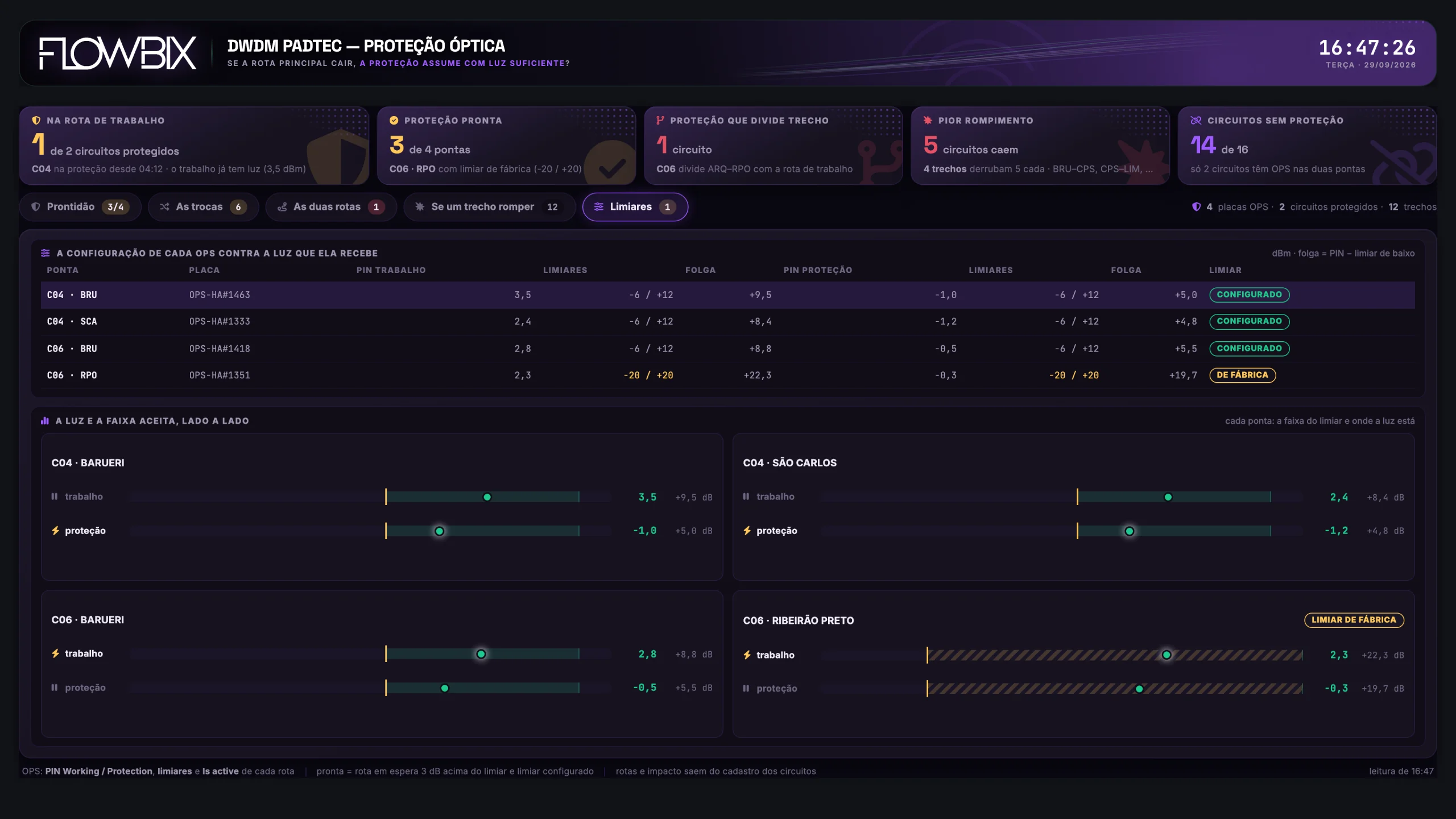

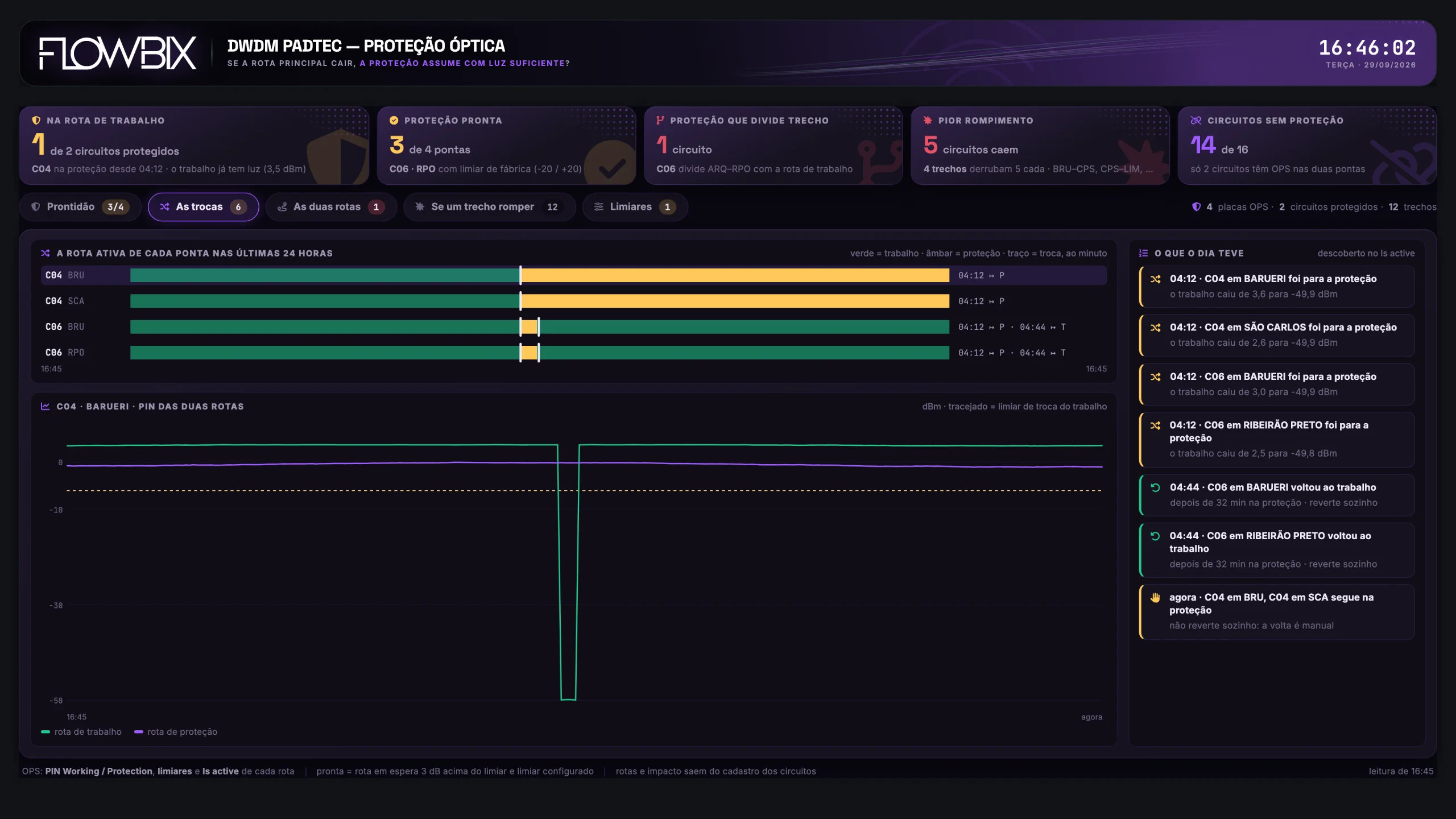

Aba 1 de 5 · Prontidão Margem até o FEC por ponta: o C06 tem 3,05 dB pelo trabalho, e o C04, rodando pela proteção, 2,65 dB em São Carlos.
07 A fibra e a luz
DWDM · Proteção óptica
Se a rota de trabalho cair, o OPS troca para a proteção com luz suficiente e por um caminho que não divide trecho com ela?
Pontas prontas 3 de 4
Circuitos sem OPS 14 de 16
Caem no pior trecho 5

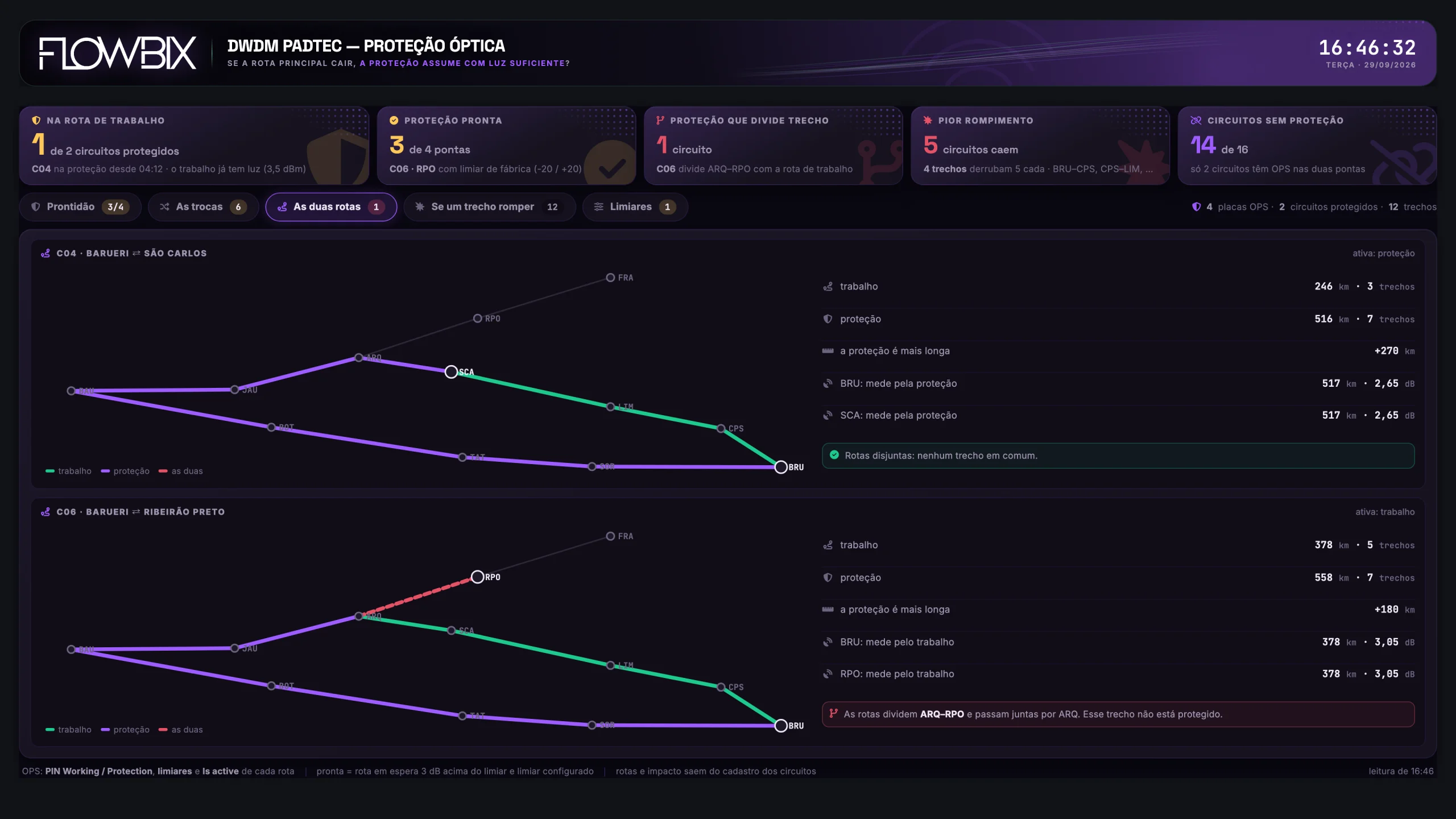

C04 está na proteção desde 04:12 e só volta à mão, com 3,5 dBm no trabalho em Barueri; o C06 voltou sozinho às 04:44. A proteção do C06 divide ARQ–RPO com o trabalho: se esse trecho romper, o C06 cai junto com C07, C13 e C16. BRU–CPS, CPS–LIM, LIM–SCA e SCA–ARQ derrubam 5 circuitos cada; o que caiu às 04:12 bate com o cadastro de LIM–SCA. O C06 em Ribeirão Preto roda com limiar de fábrica (−20 / +20 dBm); nas outras três pontas o limiar é −6 / +12 dBm. Por que importa
Só 2 dos 16 circuitos têm OPS nas duas pontas, e em um deles trabalho e proteção passam juntos por ARQ–RPO. O painel mostra onde agir primeiro: os 4 trechos que derrubam 5 circuitos cada e o limiar de fábrica de Ribeirão Preto.
Na frente · A fibra e a luz
DWDM Padtec / Os equipamentos / DWDM · Nós ROADM 08 / 13

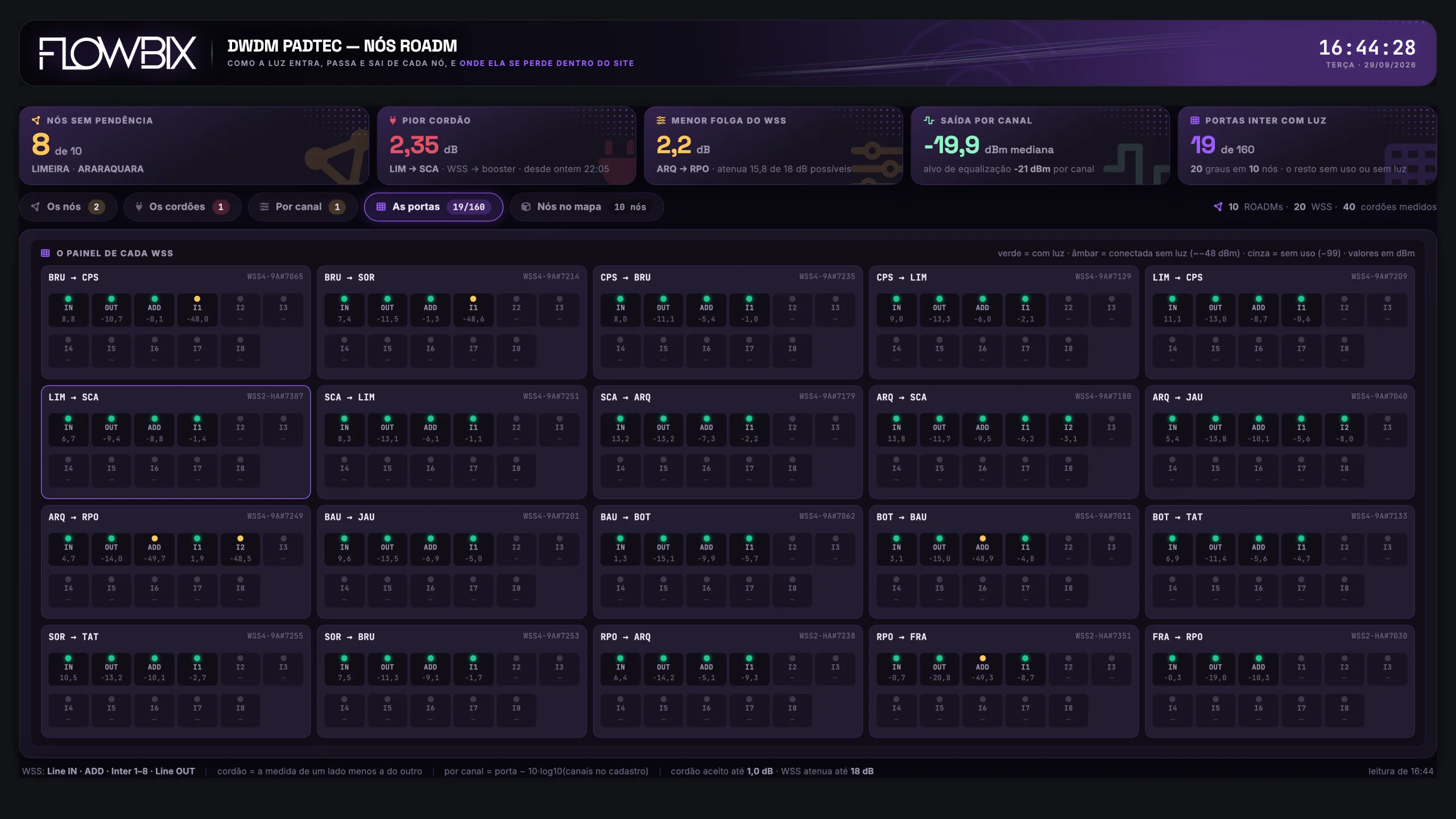

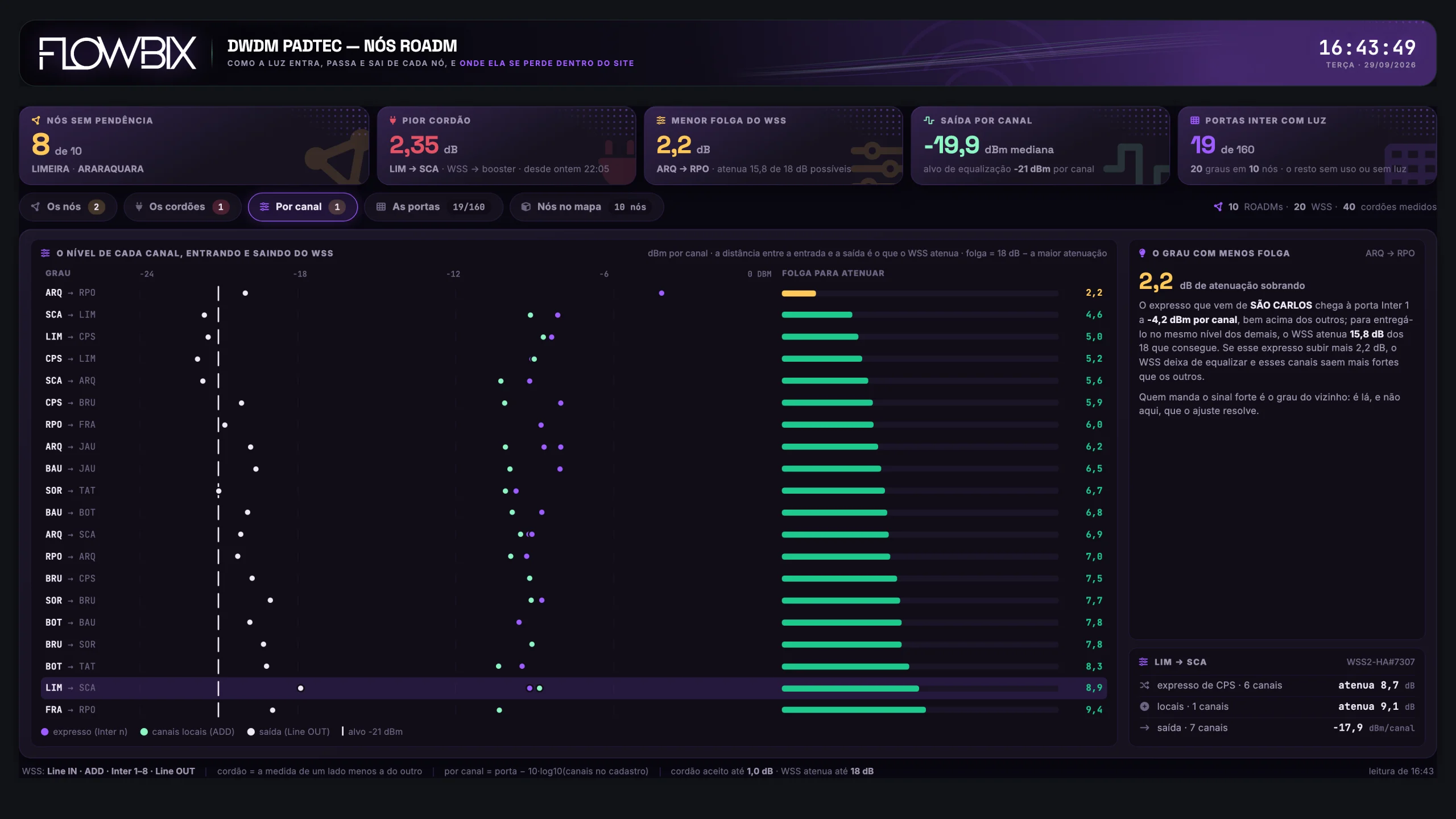

Grafana · DWDM · Nós ROADMaba 1 de 5 · Os nós 1 Os nós2 Os cordões3 Por canal4 As portas5 Nós no mapa

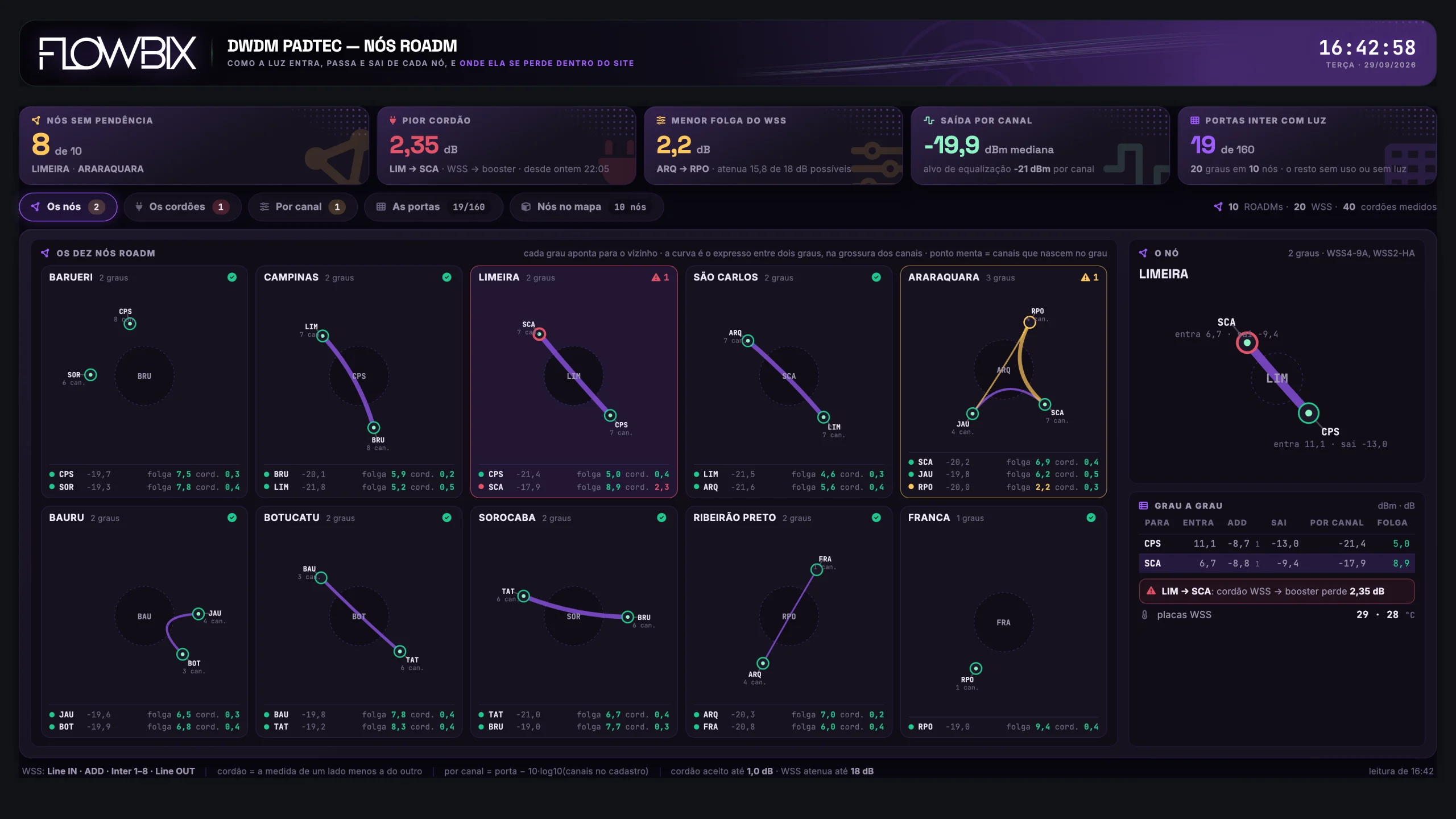

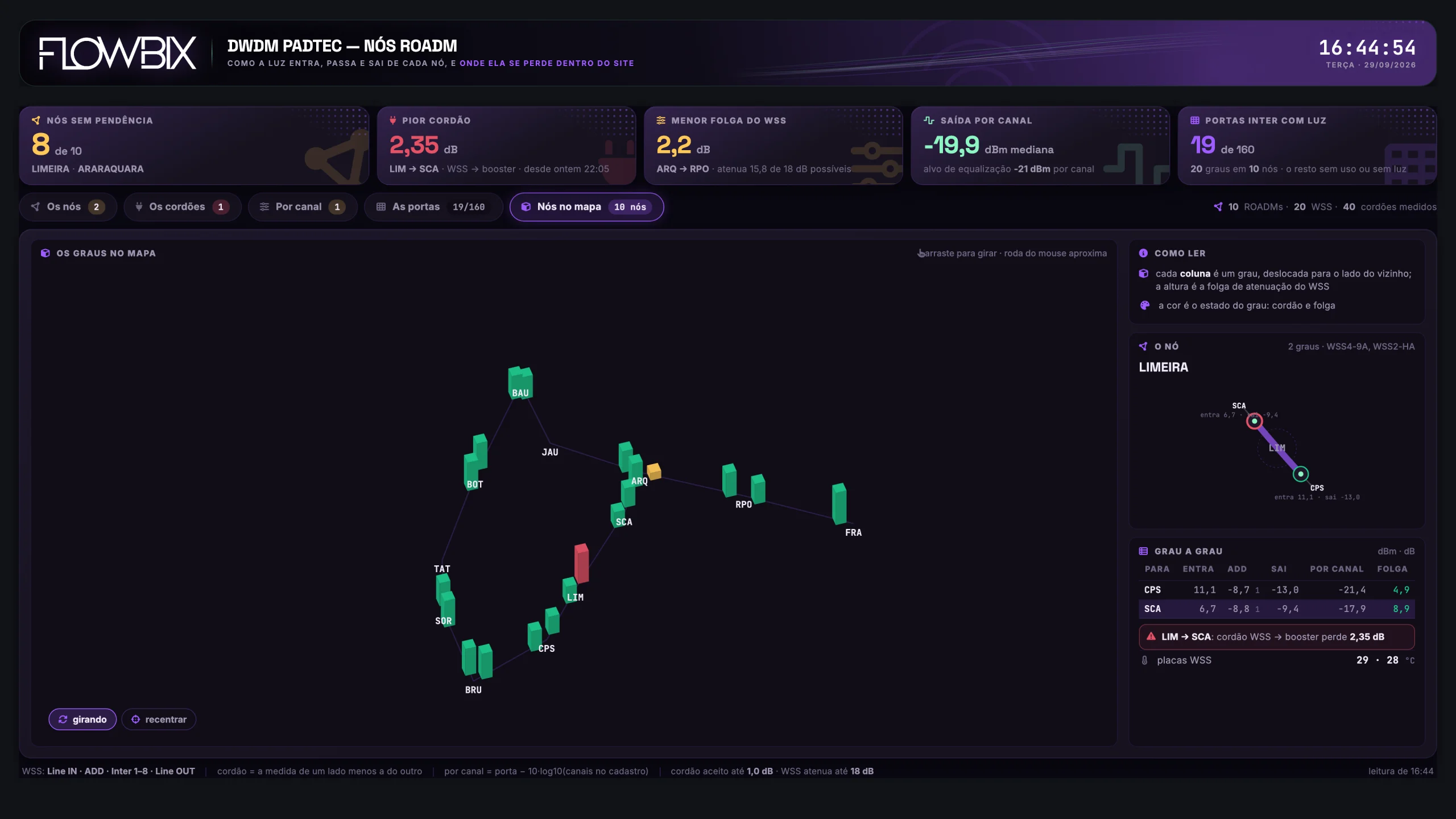

Aba 1 de 5 · Os nós Os 10 ROADMs em cartões, com saída por canal, folga e cordão de cada grau; Araraquara tem 3 graus e Franca, 1.
08 Os equipamentos
DWDM · Nós ROADM
Onde a luz se perde dentro de cada nó ROADM: em qual cordão, WSS, porta ou canal, e quanto ainda sobra de ajuste no WSS?
Nós sem pendência 8 de 10
Pior cordão 2,35 dB
Menor folga do WSS 2,2 dB

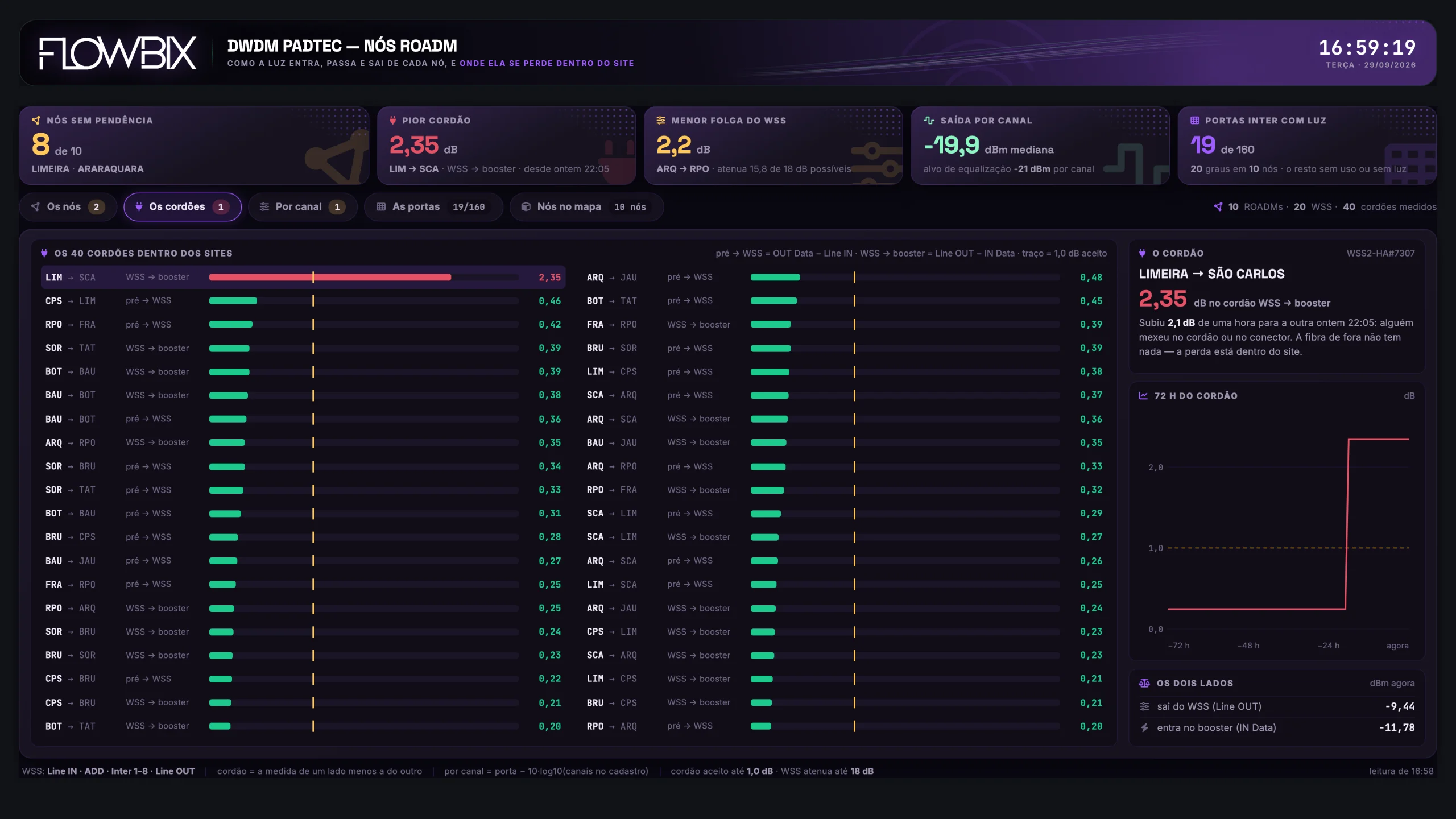

O cordão WSS → booster de Limeira para São Carlos subiu 2,1 dB ontem às 22:05 e hoje perde 2,35 dB; o aceito é 1,0 dB. No grau ARQ → RPO, o expresso que vem de São Carlos chega a −4,2 dBm por canal e o WSS já atenua 15,8 dos 18 dB. 19 das 160 portas Inter têm luz; as duas Inter 1 de Barueri estão conectadas, mas sem luz, perto de −48 dBm. A saída por canal tem mediana de −19,9 dBm; o grau mais acima do alvo de −21 dBm é Limeira → São Carlos, com −17,9 dBm. Por que importa
Quando a perda está dentro do site, a fibra de fora não mostra nada. Este painel mede os 40 cordões e os 20 WSS dos 10 ROADMs e aponta em qual cordão, porta ou grau vizinho o ajuste tem de ser feito.
Na frente · Os equipamentos
DWDM Padtec / Os equipamentos / DWDM · Amplificadores e bombas 09 / 13

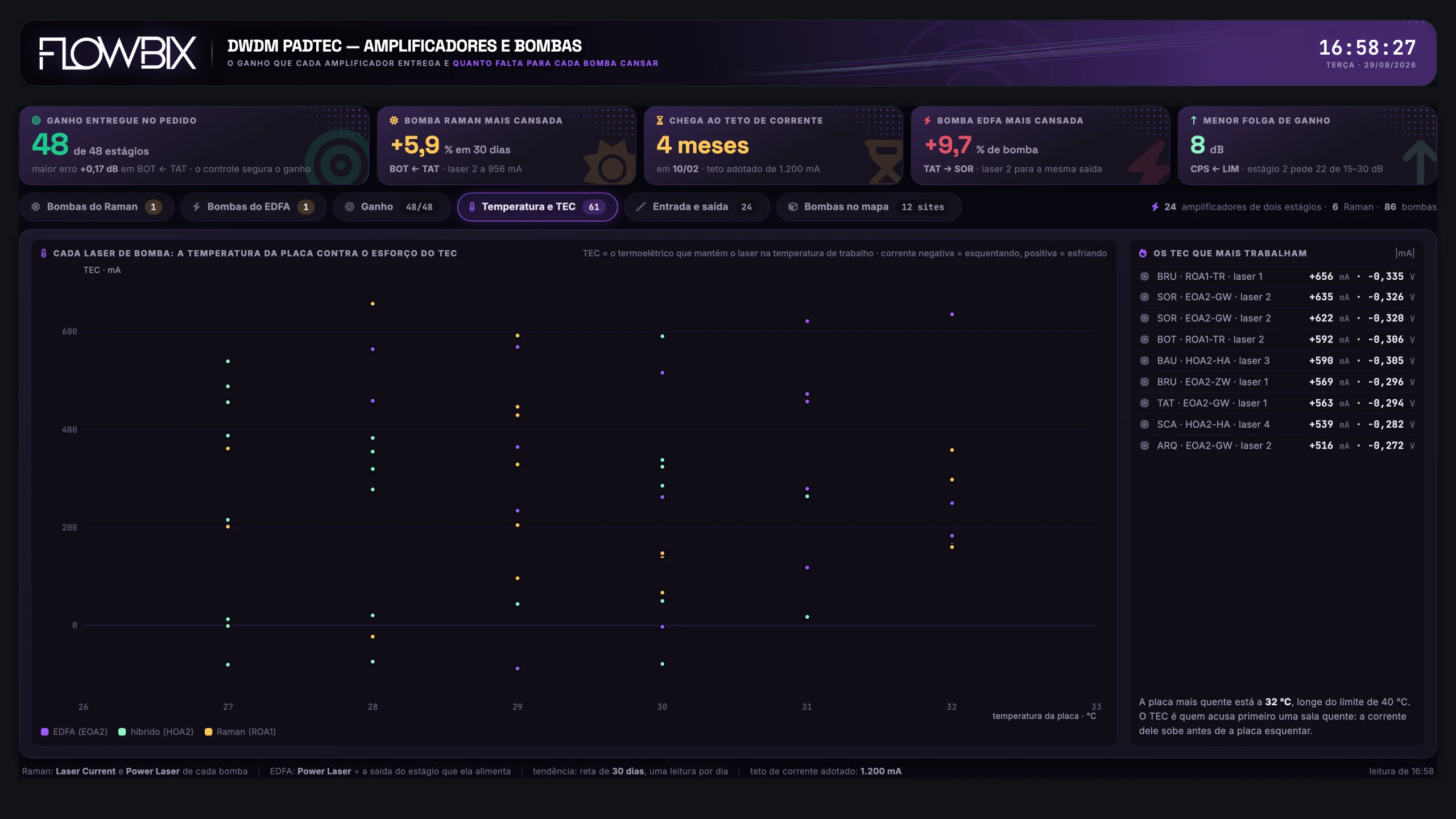

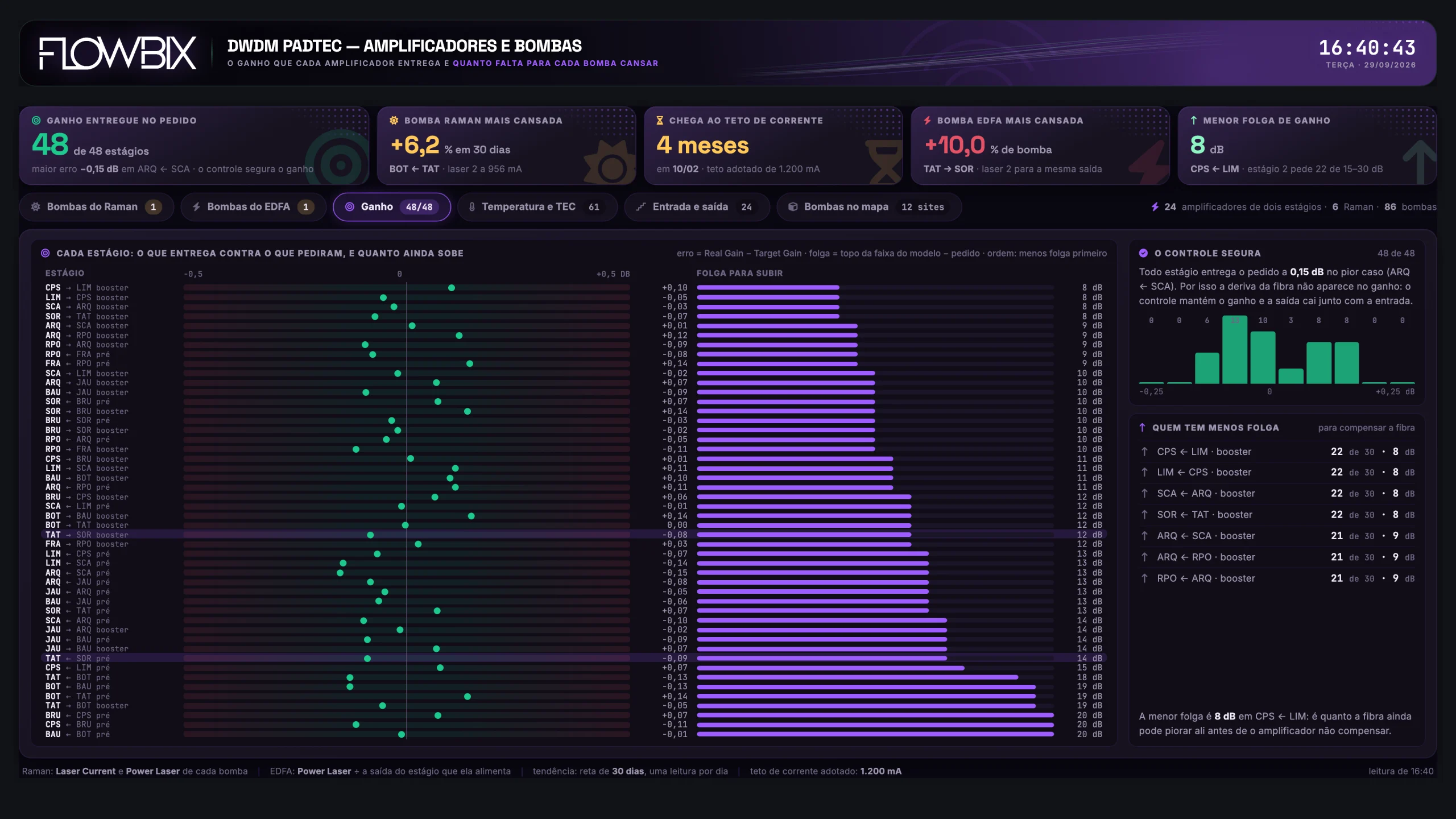

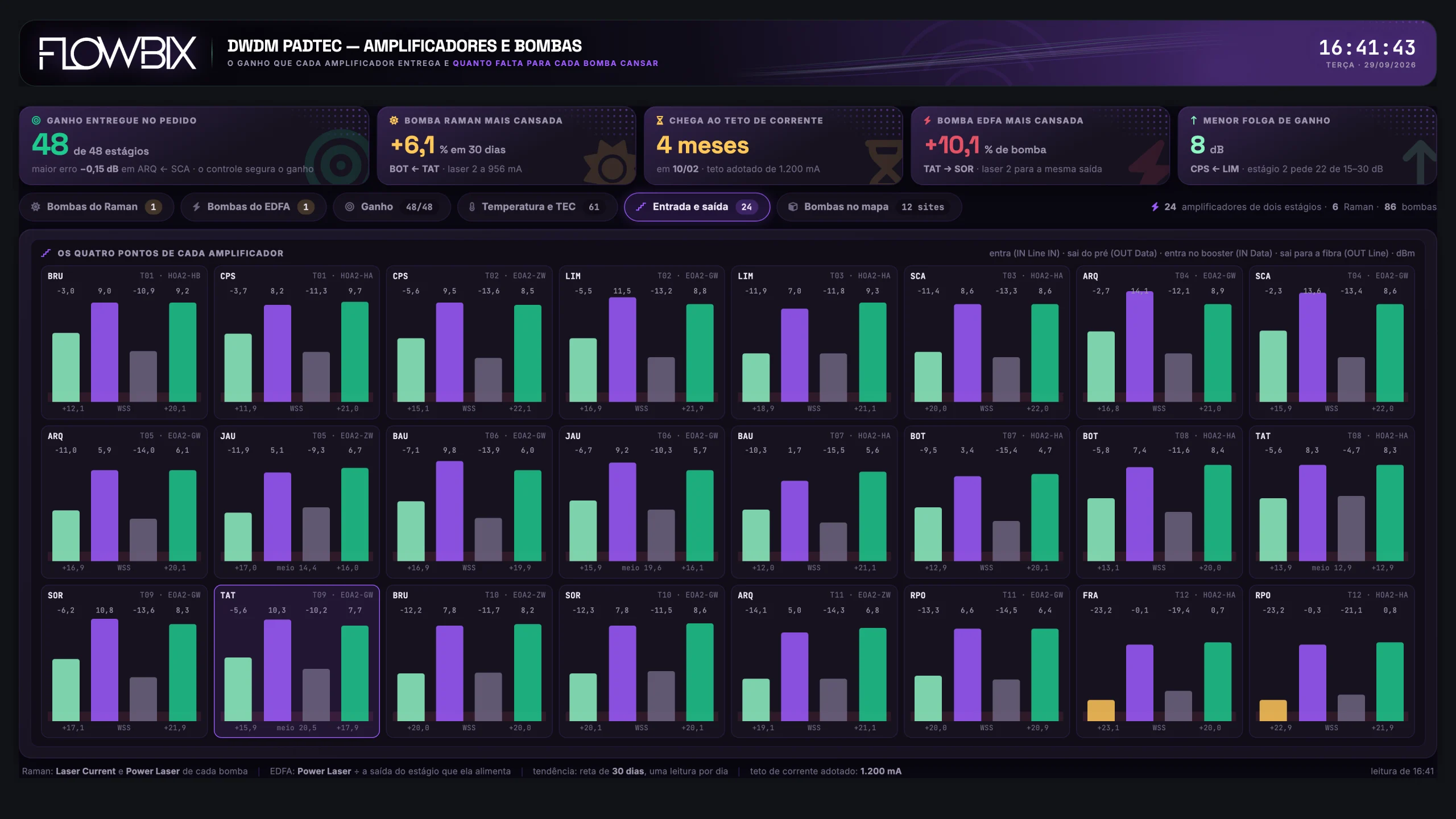

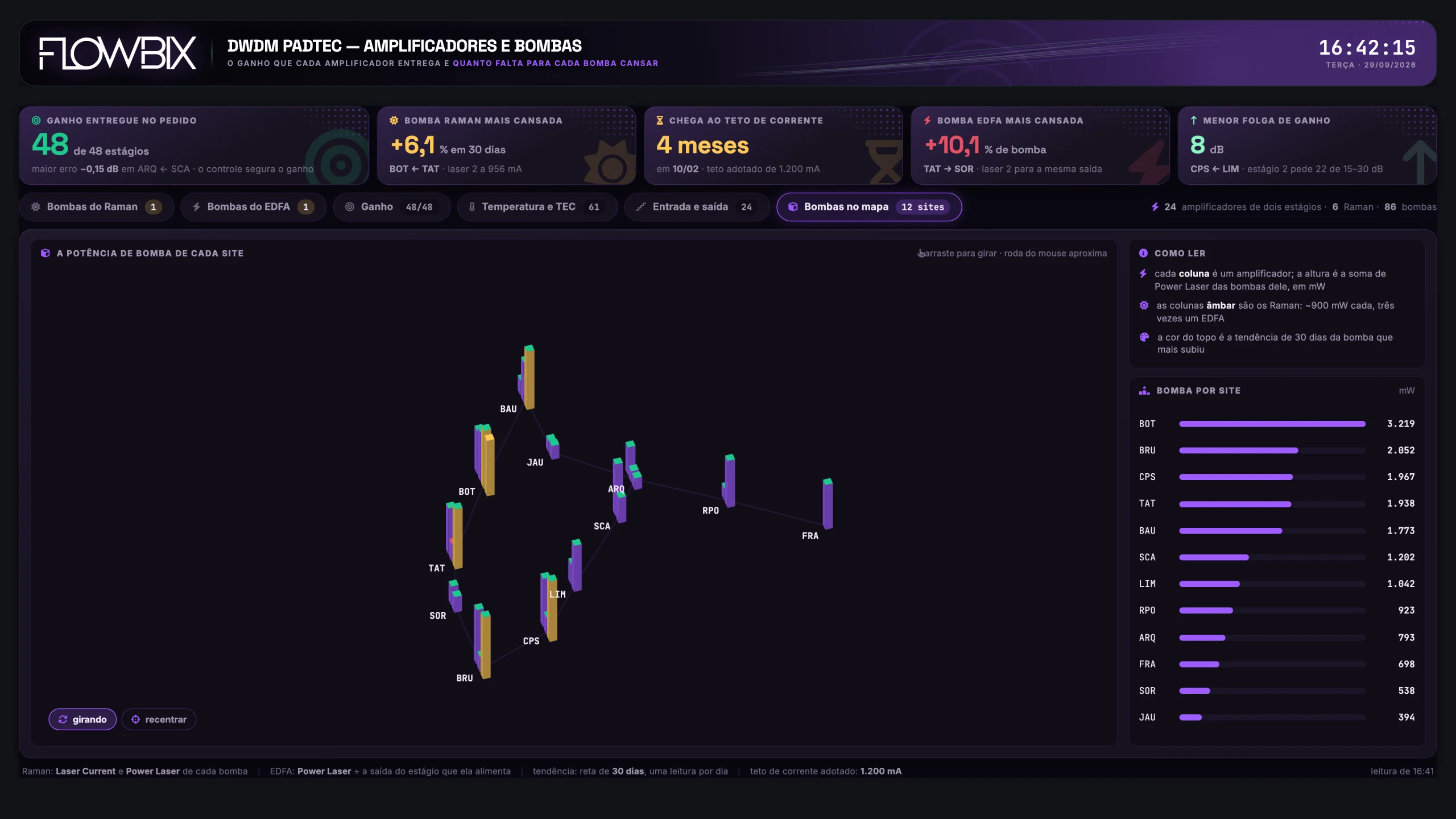

Grafana · DWDM · Amplificadores e bombasaba 1 de 6 · Bombas do Raman 1 Bombas do Raman2 Bombas do EDFA3 Ganho4 Temperatura e TEC5 Entrada e saída6 Bombas no mapa

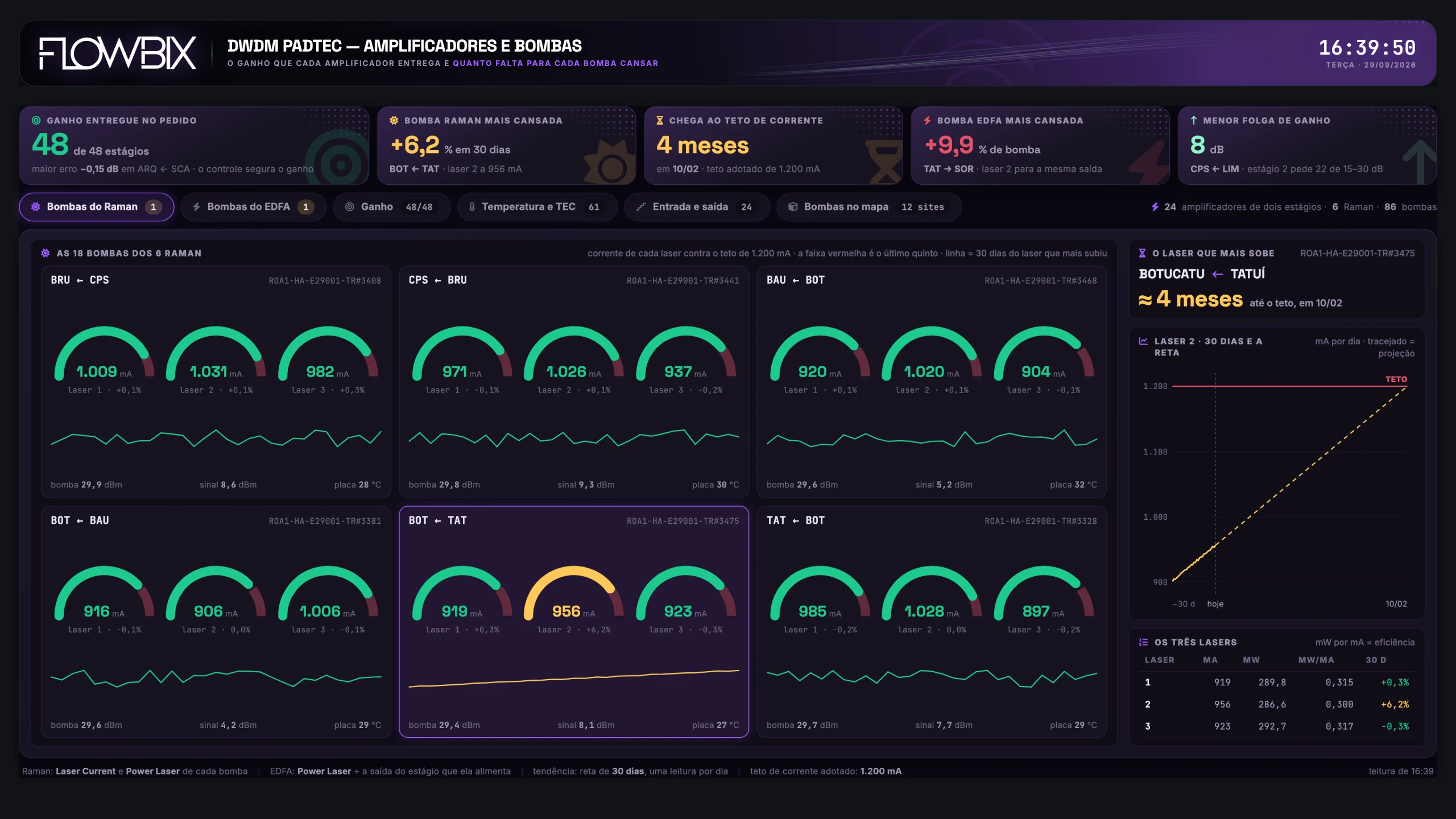

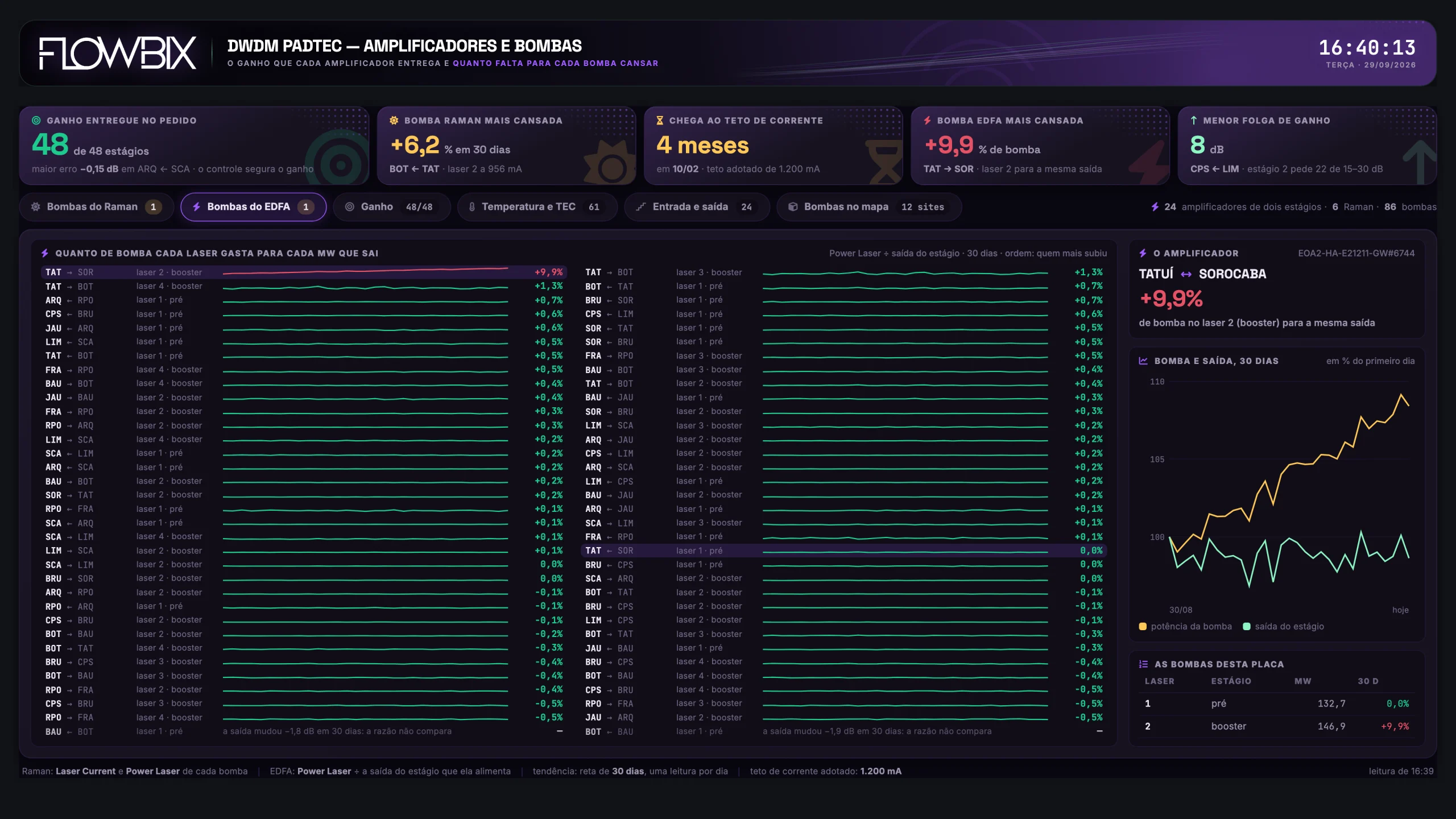

Aba 1 de 6 · Bombas do Raman A maior corrente, 1.031 mA no laser 2 de BRU ← CPS, varia só +0,1% em 30 dias; quem mais sobe é o laser 2 de BOT ← TAT.
09 Os equipamentos
DWDM · Amplificadores e bombas
Cada amplificador entrega o ganho pedido, e quanto falta para cada bomba Raman e EDFA cansar?
Ganho entregue 48 de 48
Raman chega ao teto 4 meses
Menor folga de ganho 8 dB
No Raman BOT ← TAT, o laser 2 está em 956 mA e sobe; na reta de 30 dias, chega ao teto de 1.200 mA em 10/02. No EDFA TAT → SOR, o booster gasta +9,9% de bomba para entregar a mesma saída; o pré da mesma placa segue em 0,0%. Os 48 estágios entregam o ganho pedido com erro de até 0,15 dB: o controle segura o ganho e a saída acompanha a entrada. No T12, FRA e RPO recebem −23,2 dBm, a entrada mais fraca dos 24 amplificadores; o pré devolve +23,1 e +22,9 dB. Por que importa
O controle segura o ganho nos 48 estágios, então o cansaço aparece no que a bomba gasta, não no ganho. Pela reta de 30 dias, o laser 2 do Raman BOT ← TAT chega a 1.200 mA em 10/02: o NOC tem 4 meses para agendar a troca da placa.
Na frente · Os equipamentos
DWDM Padtec / Os equipamentos / DWDM · Portas de cliente 10 / 13

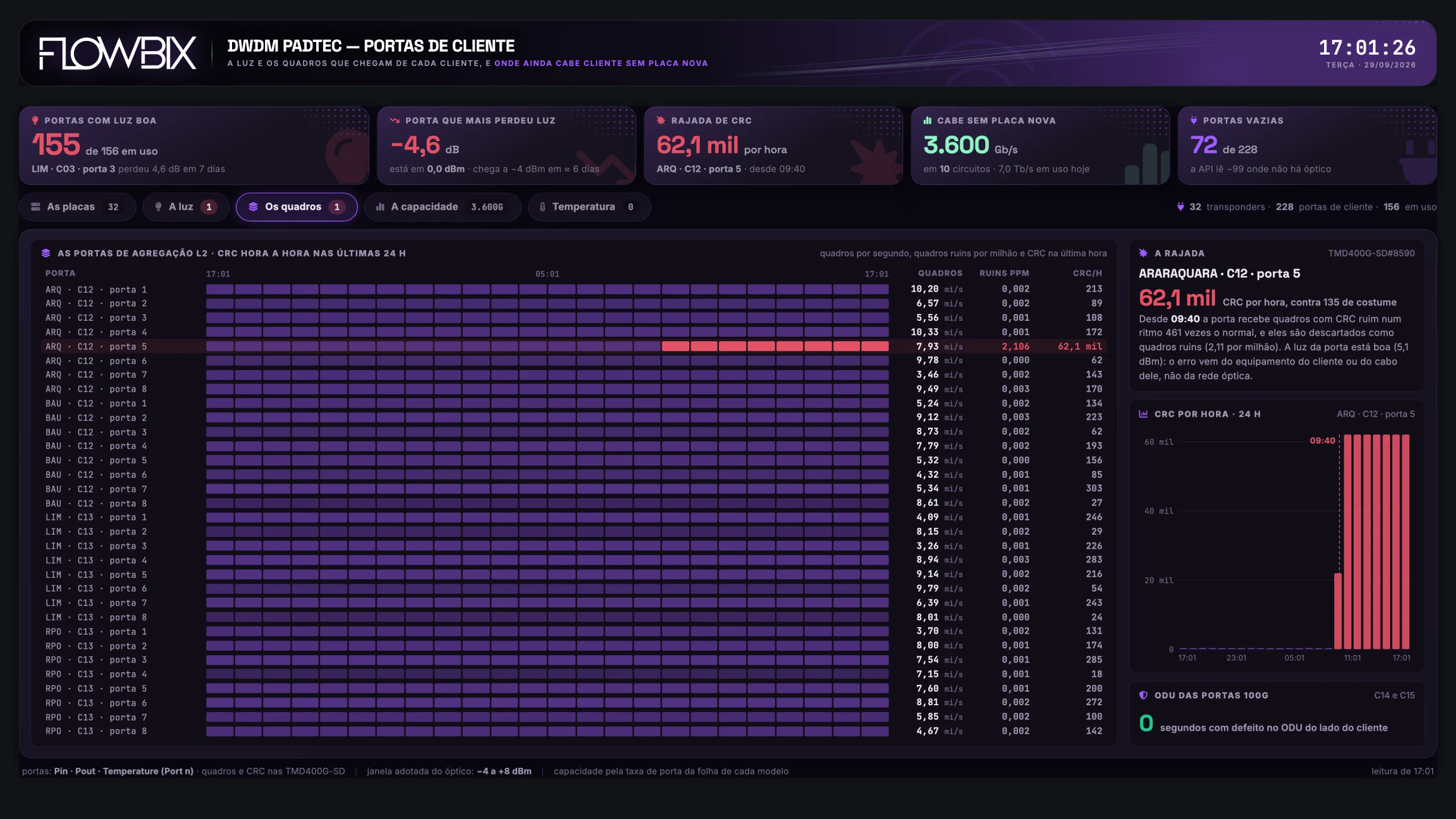

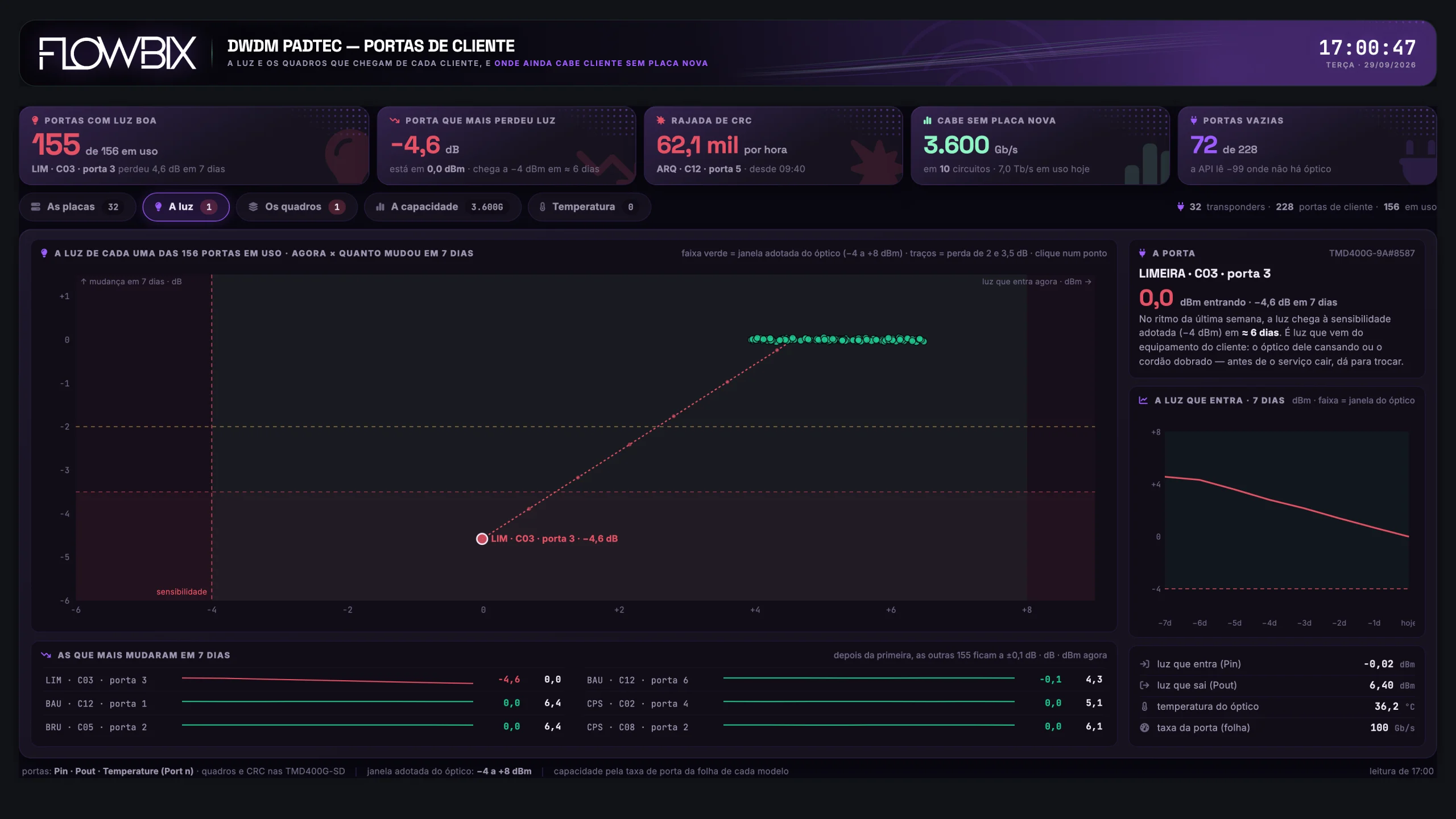

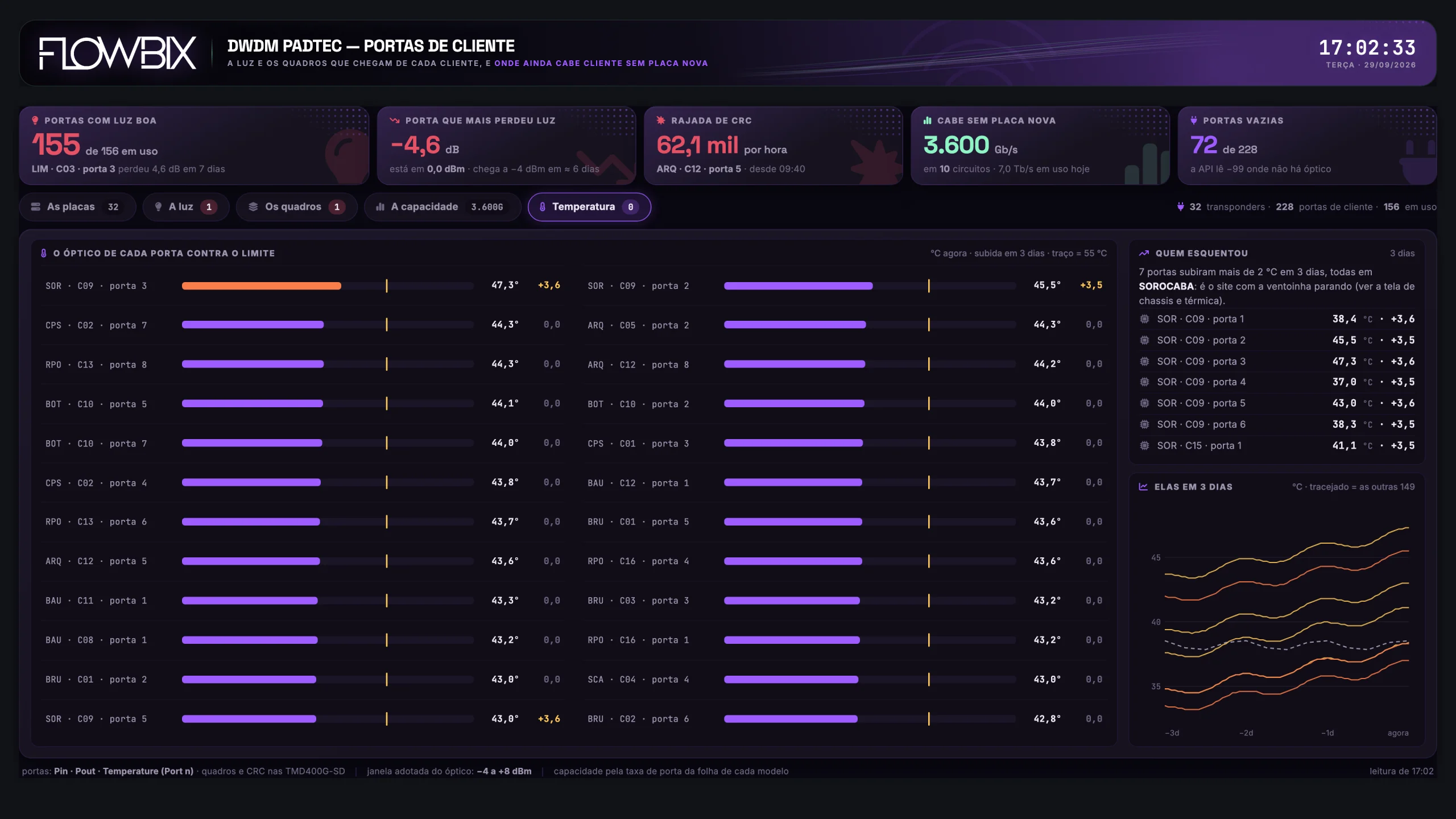

Grafana · DWDM · Portas de clienteaba 1 de 5 · As placas 1 As placas2 A luz3 Os quadros4 A capacidade5 Temperatura

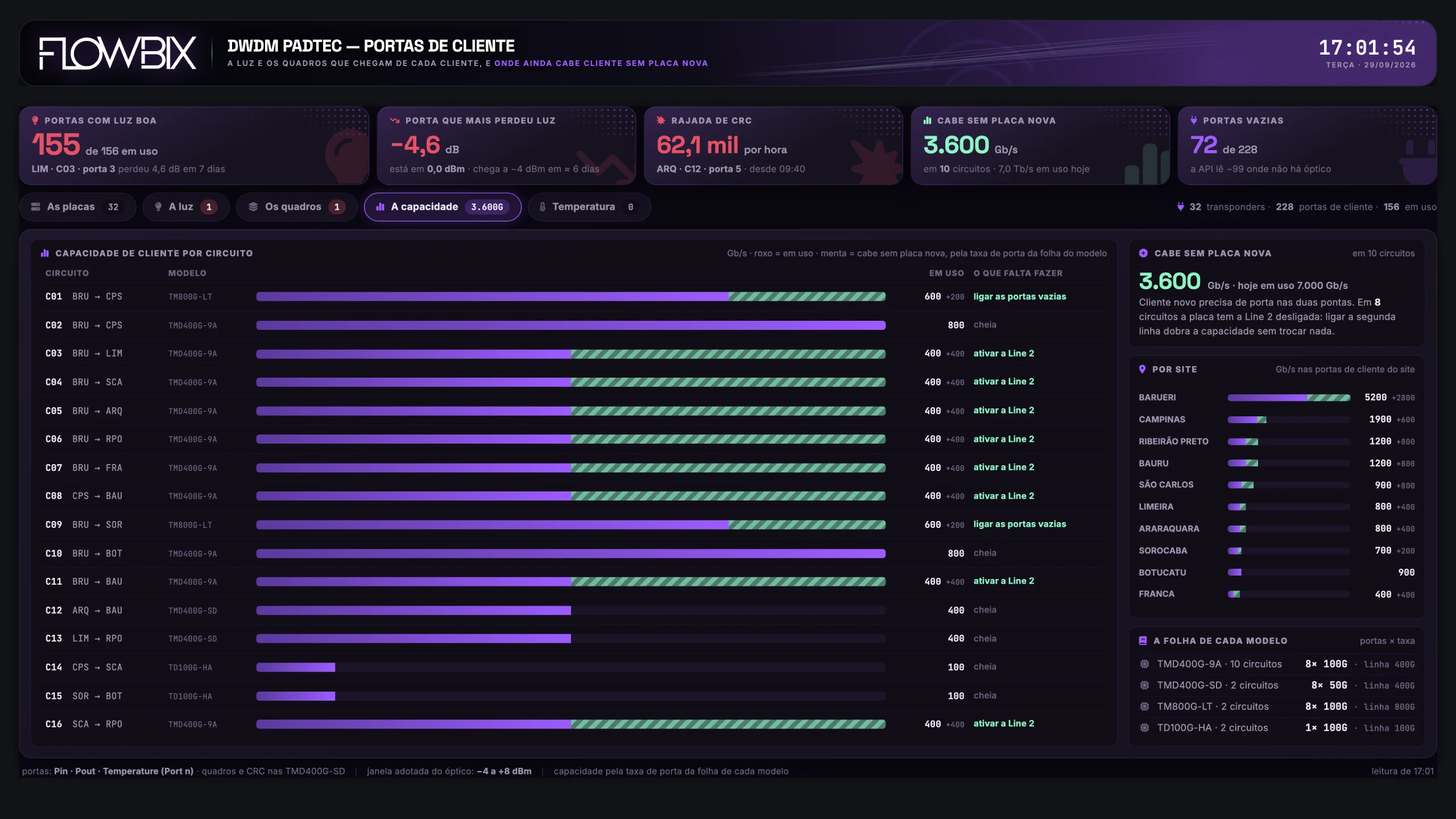

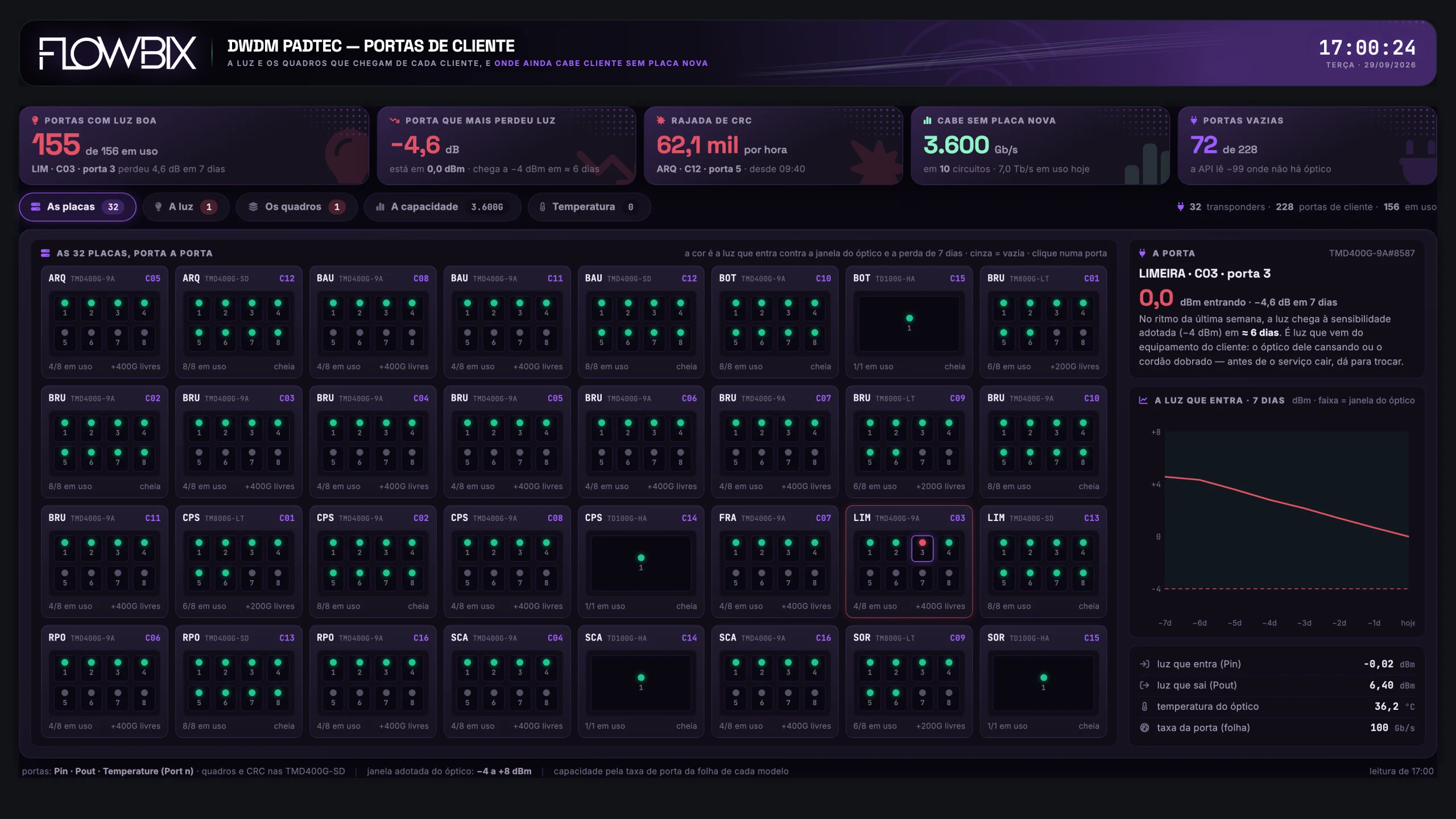

Aba 1 de 5 · As placas 16 das 32 placas usam 4 de 8 portas e têm +400G livres; a única porta em vermelho na grade é a 3 da LIM · C03.
10 Os equipamentos
DWDM · Portas de cliente
Qual cliente está perdendo luz ou mandando quadro ruim, e quanto cliente novo ainda cabe nas placas que já estão no anel?
Maior perda em 7 dias −4,6 dB
Rajada de CRC por hora 62,1 mil
Cabe sem placa nova 3.600G
LIM · C03 · porta 3 perdeu 4,6 dB em 7 dias e está em 0,0 dBm; no ritmo, chega aos −4 dBm em ≈ 6 dias. ARQ · C12 · porta 5: 62,1 mil CRC/h desde 09:40 (135 de costume), com luz boa (5,1 dBm); o erro vem do lado do cliente. Dos 3.600G livres, 3.200G saem de ligar a Line 2 em 8 circuitos TMD400G-9A e 400G de portas vazias nas TM800G-LT . As 7 portas que subiram mais de 2 °C em 3 dias estão todas em Sorocaba, 6 delas na TM800G-LT da C09. Por que importa
Quando o cliente reclama, a primeira pergunta é de quem é o problema. A luz e a temperatura de cada porta e o CRC das TMD400G-SD respondem antes do chamado, e a capacidade mostra 3.600G vendáveis com as placas que já estão no anel.
Na frente · Os equipamentos
DWDM Padtec / Os equipamentos / DWDM · Chassis e térmica 11 / 13

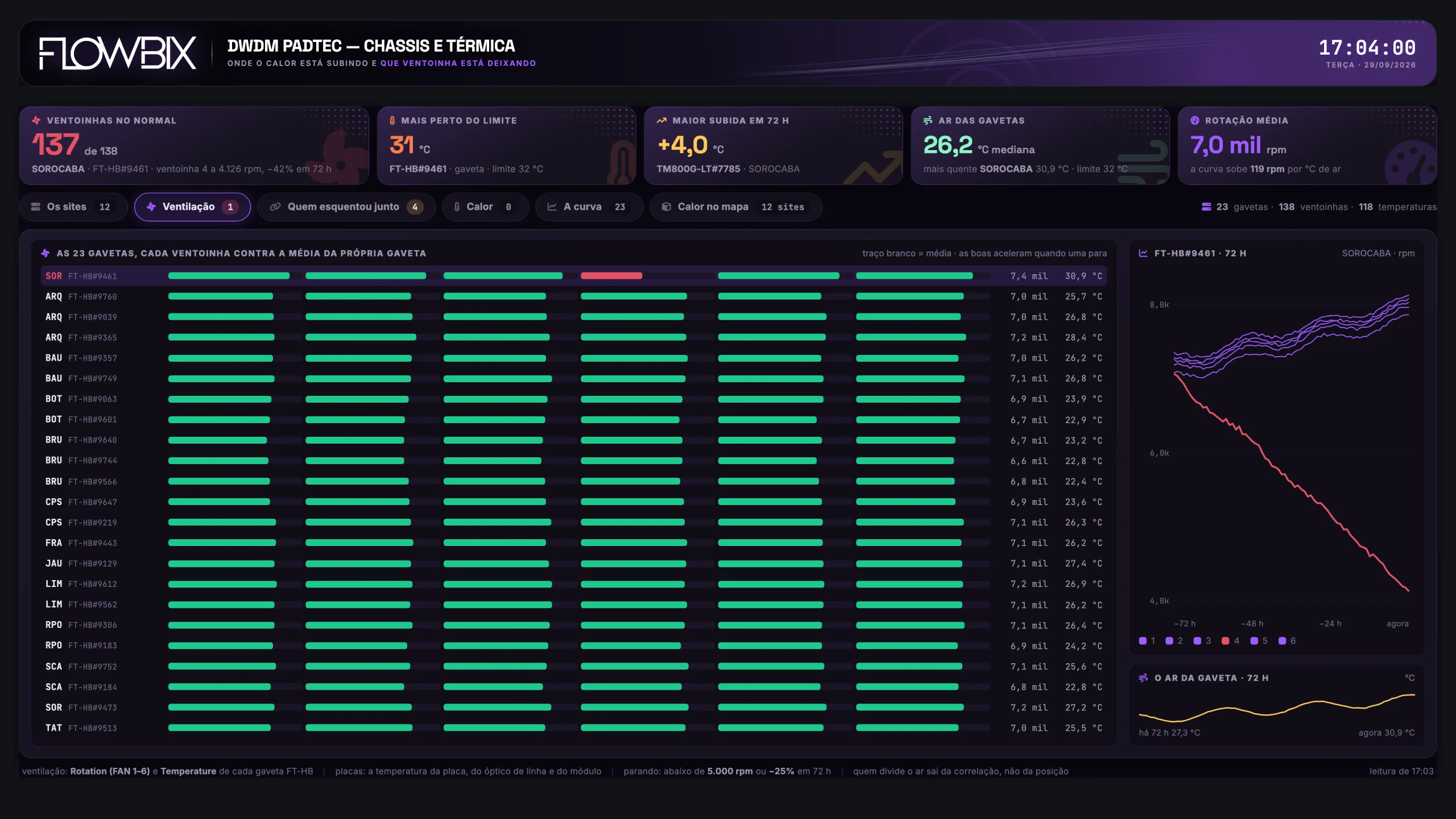

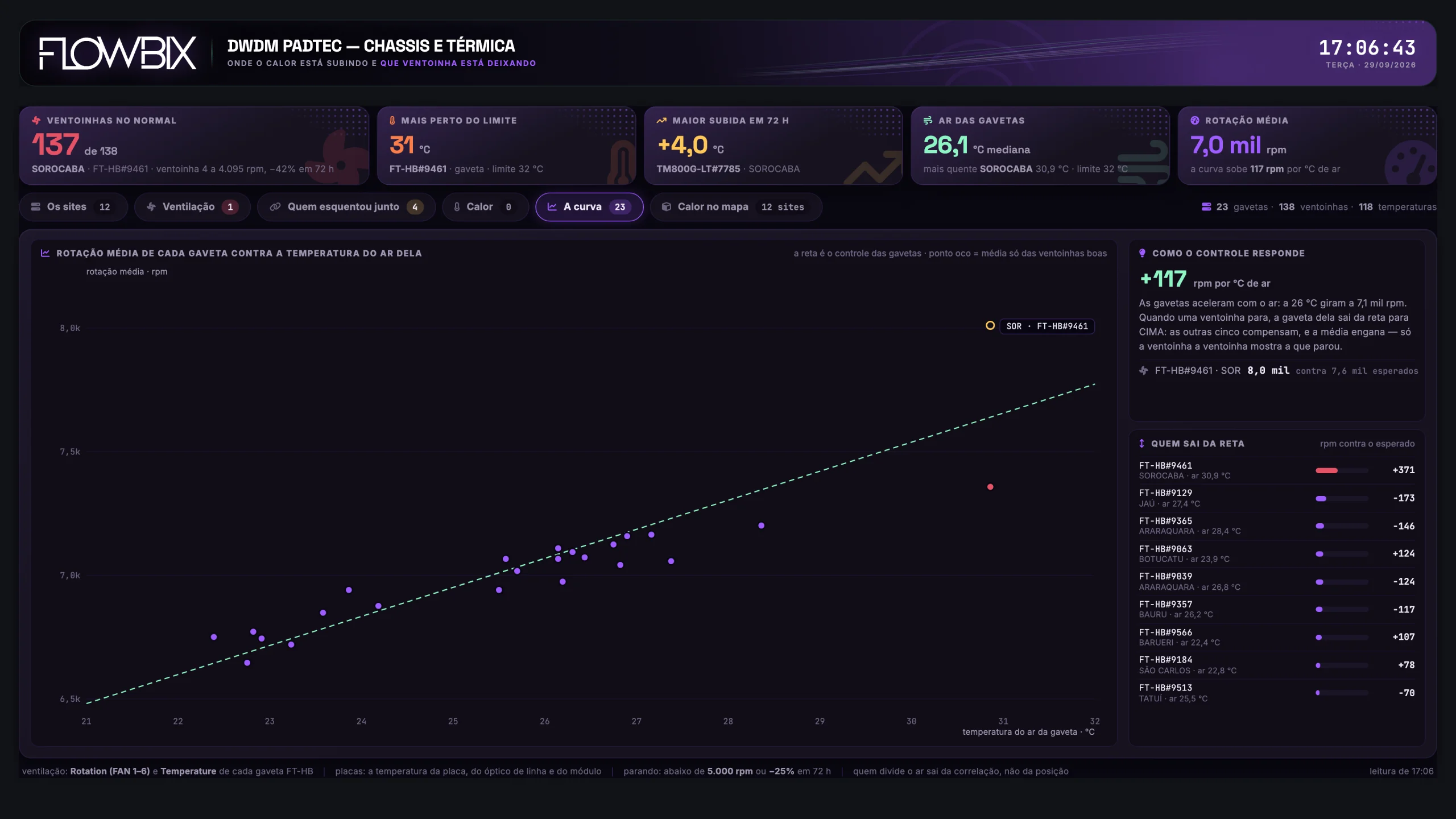

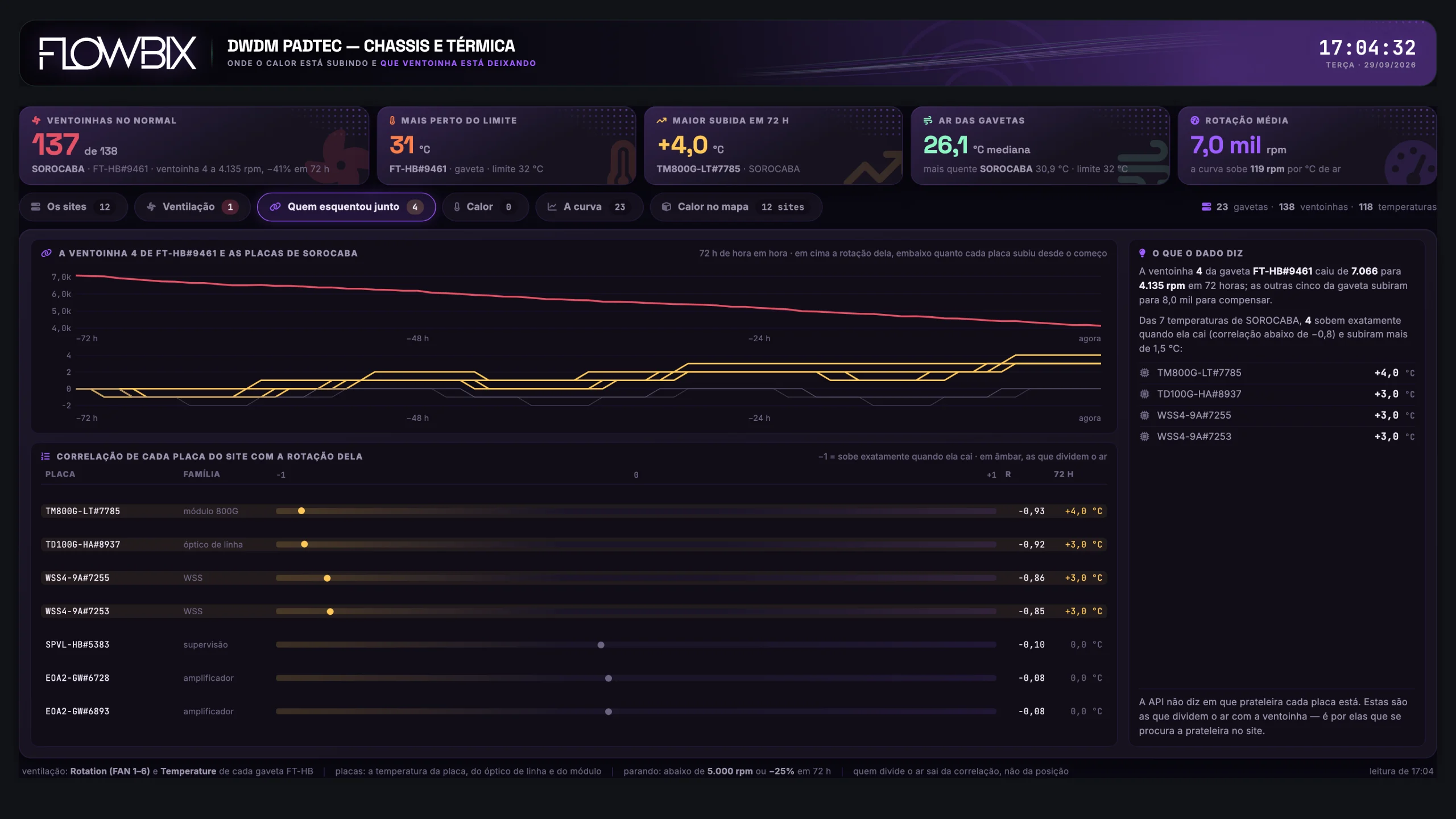

Grafana · DWDM · Chassis e térmicaaba 1 de 6 · Os sites 1 Os sites2 Ventilação3 Quem esquentou junto4 Calor5 A curva6 Calor no mapa

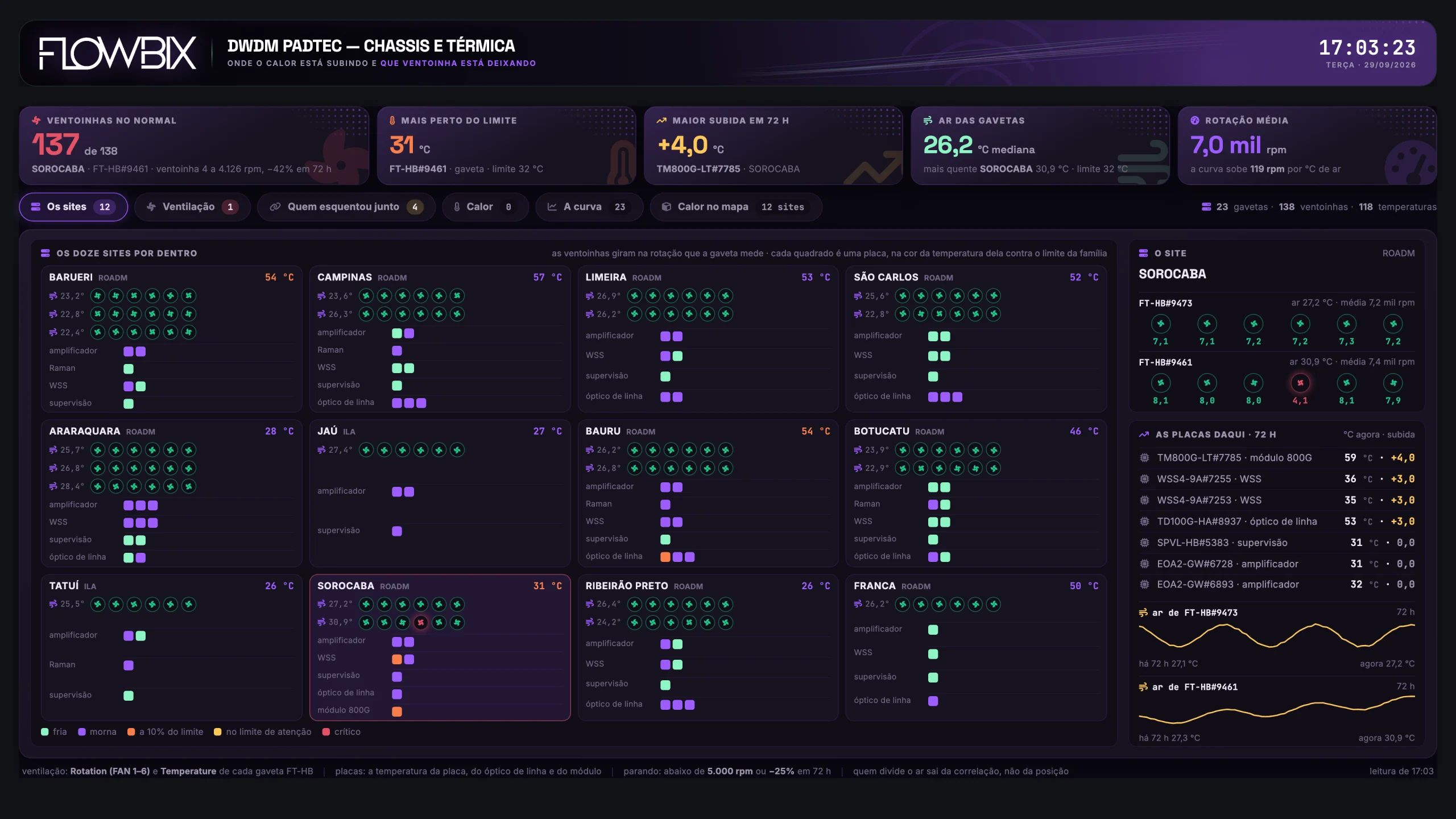

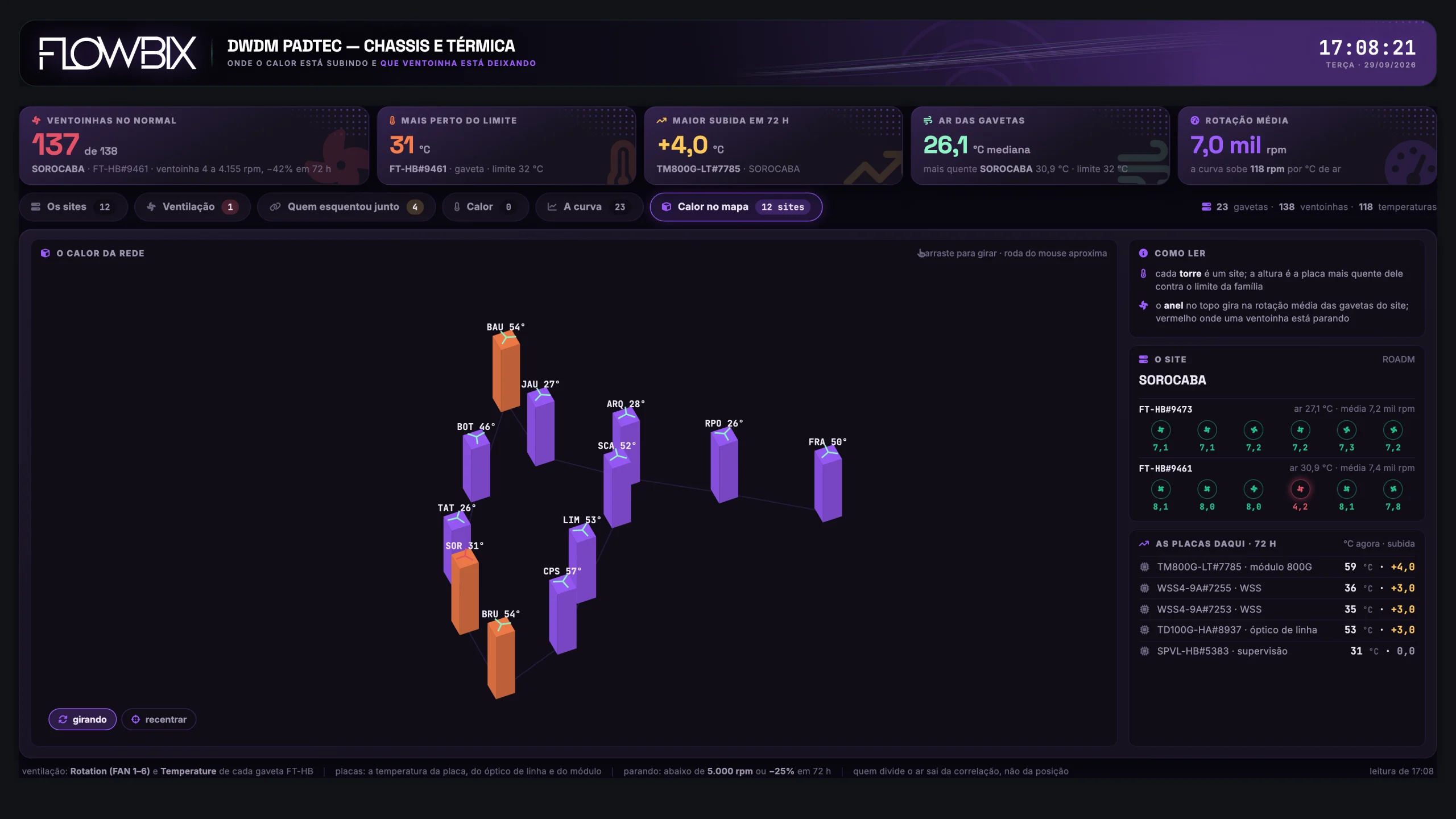

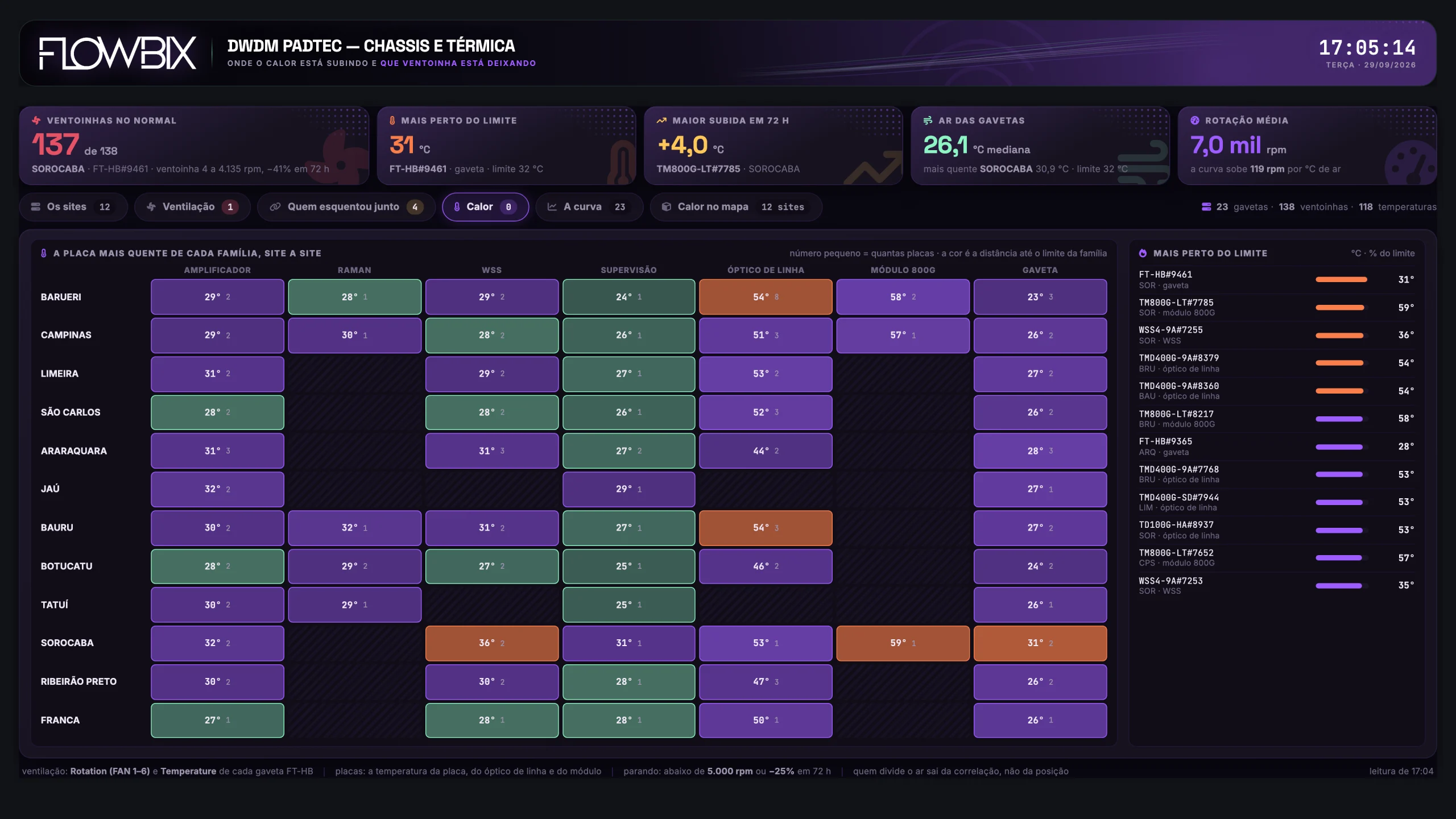

Aba 1 de 6 · Os sites Um cartão por site, com gavetas e placas; em Sorocaba, o ar da outra gaveta, FT-HB #9473, foi de 27,1 para só 27,2 °C em 72 h.
11 Os equipamentos
DWDM · Chassis e térmica
Em que site o calor está subindo, qual ventoinha está deixando de girar e que placas esquentam junto com ela?
Ventoinhas no normal 137/138
Maior subida em 72 h +4,0 °C
Mais perto do limite 31 °C
Só a ventoinha 4 da FT-HB #9461, em Sorocaba, está abaixo de 5.000 rpm; em 72 h o ar da gaveta foi de 27,3 para 30,9 °C. 4 das 7 temperaturas de Sorocaba sobem quando a ventoinha cai, com correlação até −0,93; a TM800G-LT #7785 subiu 4,0 °C. Cinco leituras a 10% do limite: gaveta, WSS e 800G em Sorocaba e o óptico de linha de Barueri e de Bauru, a 54 °C. As cinco ventoinhas boas da FT-HB #9461 giram 8,0 mil rpm, 371 acima do que a reta espera: compensam a ventoinha 4. Por que importa
Quando uma ventoinha para, as outras cinco da gaveta compensam e a média engana. O painel olha cada ventoinha, cruza a rotação com a temperatura das placas e mostra quais dividem o ar com ela: é por elas que se procura a prateleira.
Na frente · Os equipamentos
