Quando a rede cai,quem segura o site

Os 6 dashboards da Flowbix da cadeia de energia de 18 sites, do DC Montes Claros aos POPs, em prints reais: gerador por Modbus, nobreak e retificadora por SNMP. Às 16:47, 16 dos 18 sites estão na rede, Janaúba roda no gerador e Manga está na bateria, sem gerador no site, e apaga às 17:52.

DC Montes Claros em 3DEnsaio de quedaProntidão do geradorDiesel e partidasNobreak e retificadoraSOH dos packs de lítioMargem até apagarQuem apaga primeiro

16 de 18sites na rede; fora: Manga e Janaúba

1 h 05até Manga, na bateria, apagar às 17:52

11 de 12geradores prontos; Januária em MANUAL

75quedas em 30 dias; 1 apagão, em Mirabela

Prints reais dos dashboards da Flowbix · 27/10/2026

Geradores, Nobreaks e Baterias dos 18 Sites/Como funciona

02 / 11

Como funciona

Sete elos, da rede à carga de cada site

O controlador dos 12 geradores é lido por Modbus; os nobreaks e as retificadoras, por SNMP. As leituras viram uma cadeia de sete elos, da concessionária à carga, com o número de cada um agora. Cada uma das cinco telas age num trecho dela, e a Energia agora diz qual site apaga primeiro.

Januária em MANUAL, nota 34

O gerador de Januária está em MANUAL desde sáb 24/10 15:21, com nota de prontidão 34. Se a rede cair agora, o site fica só no banco de baterias, com 4 h 15.

75 quedas, 1 apagão

Em 30 dias, foram 75 quedas da concessionária, em 18 dos 18 sites, e 1 apagão: em Mirabela, sem gerador, a queda de sáb 10/10 às 15:55 deixou o site 34 min apagado.

Pack 5 com SOH de 71 %

No DC Montes Claros, o pack 5 tem SOH de 71 %, e os outros 7 ficam entre 92 e 97 %. Com um pack novo no lugar dele, o backup estimado iria de 4 h 06 min para 4 h 16 min.

Manga apaga às 17:52

Em Manga, a rede caiu às 15:26 e o banco de baterias assumiu, sem gerador no site. O banco de 300 Ah segura agora 2,80 kW e Manga é o 1º a apagar: em 1:04:38, às 17:52.

12 geradores, por Modbus

11 de 12 prontos

6 DSE e 6 ComAp: o controlador de cada grupo lê a rede, a chave QTA e o motor, com modo AUTO, bateria de partida e diesel

alimenta

Nobreak e retificadora

17 de 18 com CA

Por SNMP: 2 nobreaks Eaton e 18 retificadoras 48 V (7 Huawei, 6 Delta, 5 ZTE), com tensão, corrente e o SOH dos packs de lítio

informa

Dashboards Flowbix

6 dashboards

Um menu com a cadeia de sete elos, da concessionária à carga, e cinco telas, cada uma no trecho da cadeia em que age

aponta

NOC e manutenção

Manga apaga às 17:52

O NOC vê qual site apaga primeiro e em quanto tempo; a manutenção, o gerador que não parte sozinho e o pior pack de cada site

Geradores, Nobreaks e Baterias dos 18 Sites/Mapa dos dashboards

03 / 11

Mapa dos dashboards

O menu e as
cinco telas

Seis dashboards em 31 vistas. Menu, Banco de baterias e Energia agora entram com a tela inteira e 4 zooms; Energia do site e Quedas de energia, com as 5 abas reais; Geradores, com as 6 abas.

Menu 1 dashboard · 5 vistas

Um site por dentro 1 dashboard · 5 vistas

Os elos da cadeia 3 dashboards · 16 vistas

Os 18 sites agora 1 dashboard · 5 vistas

A cadeia às 16:47

16 de 18sites na rede

11 de 12geradores prontos

11 minde nobreak no DC

17 de 18retificadoras com CA

71%pior pack de lítio

1 h 05até Manga apagar

Tela cheia

31 vistas na resolução original

Clique num print para ampliar; as setas passam por todas as vistas, na ordem do deck.

cliqueampliarodazoom←→trocaEscfecha

Energia Crítica · A cadeia e as cinco telas

tela inteira + 4 zooms

04MenuMenu da cadeia

5 abas

05Um site por dentroEnergia do site

Geradores · Prontidão para partir sozinhos

6 abas

06Os elos da cadeiaGeradores

Quedas de energia · Quanto faltou para apagar

5 abas

07Os elos da cadeiaQuedas de energia

Banco de baterias · SOH pack a pack e backup

tela inteira + 4 zooms

08Os elos da cadeiaBanco de baterias

Energia agora · 18 sites e quem apaga primeiro

tela inteira + 4 zooms

09Os 18 sites agoraEnergia agora

Geradores, Nobreaks e Baterias dos 18 Sites/Menu/Menu da cadeia

Print real · dashboard Flowbix04 / 11

Flowbix · Energia Crítica · A cadeia e as cinco telasvista 1 de 5 · Tela inteira

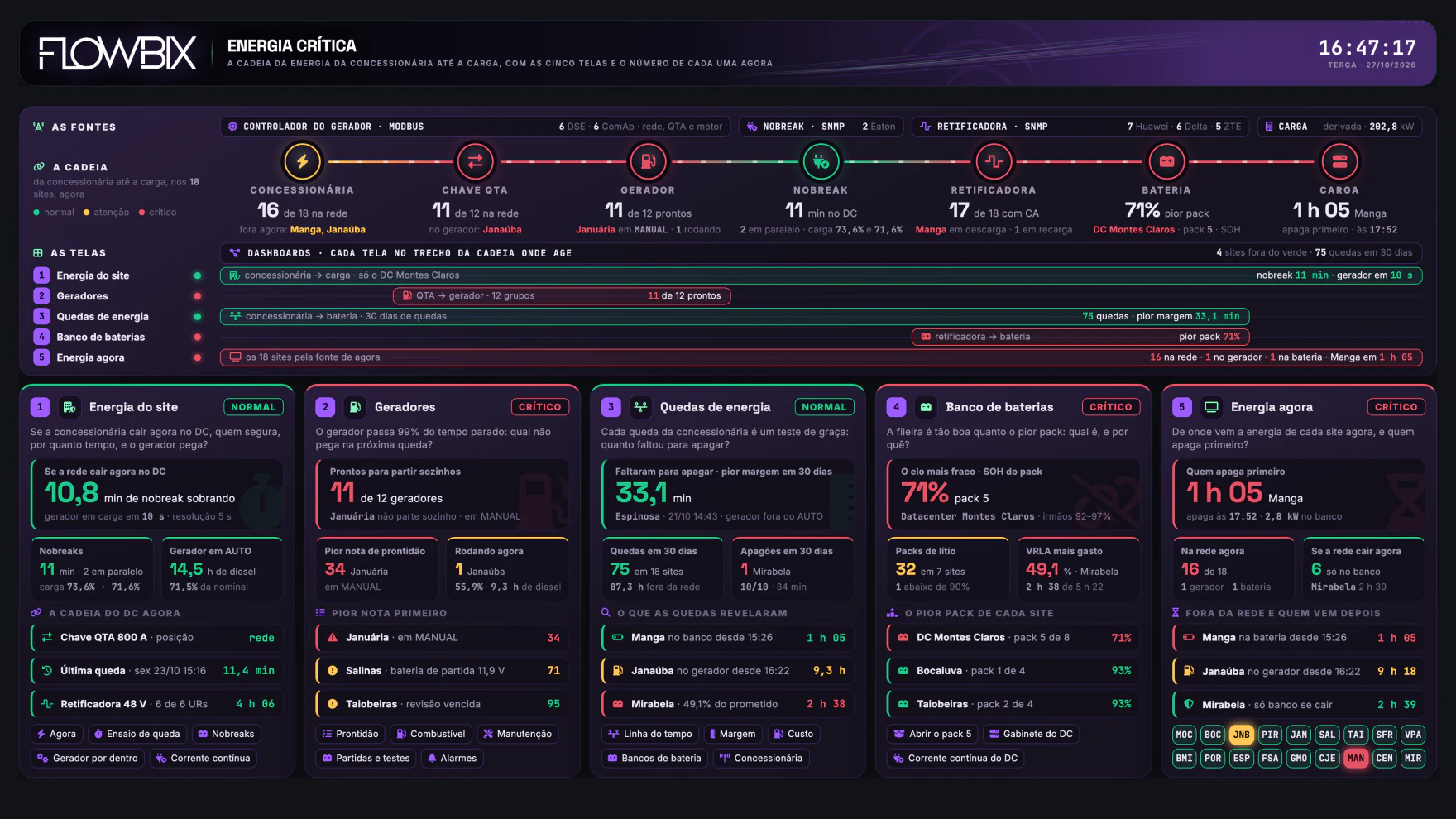

Geradores, Nobreaks e Baterias dos 18 Sites · Menu da cadeia · Tela inteira

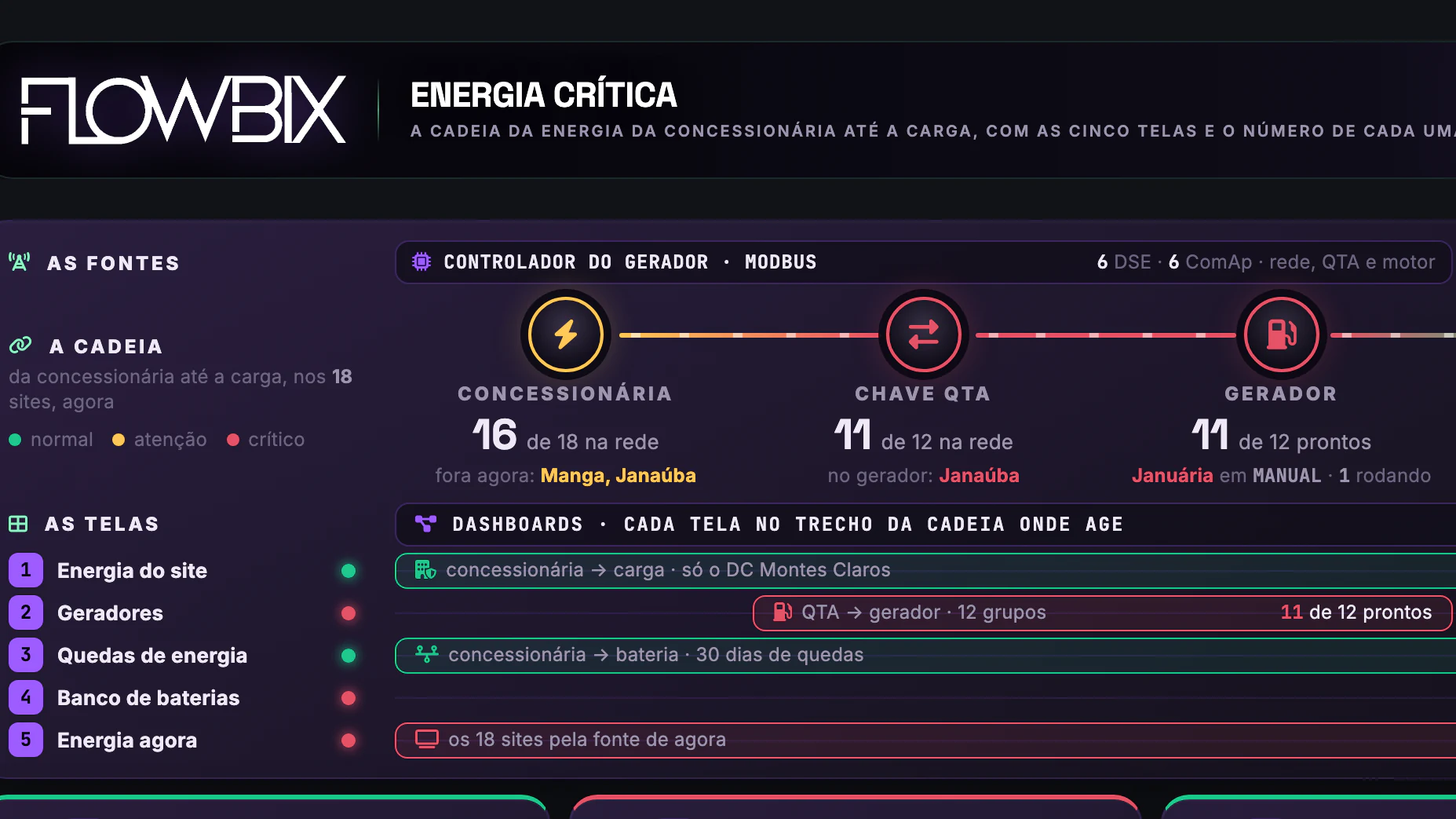

Geradores, Nobreaks e Baterias dos 18 Sites · Menu da cadeia · Da concessionária ao gerador

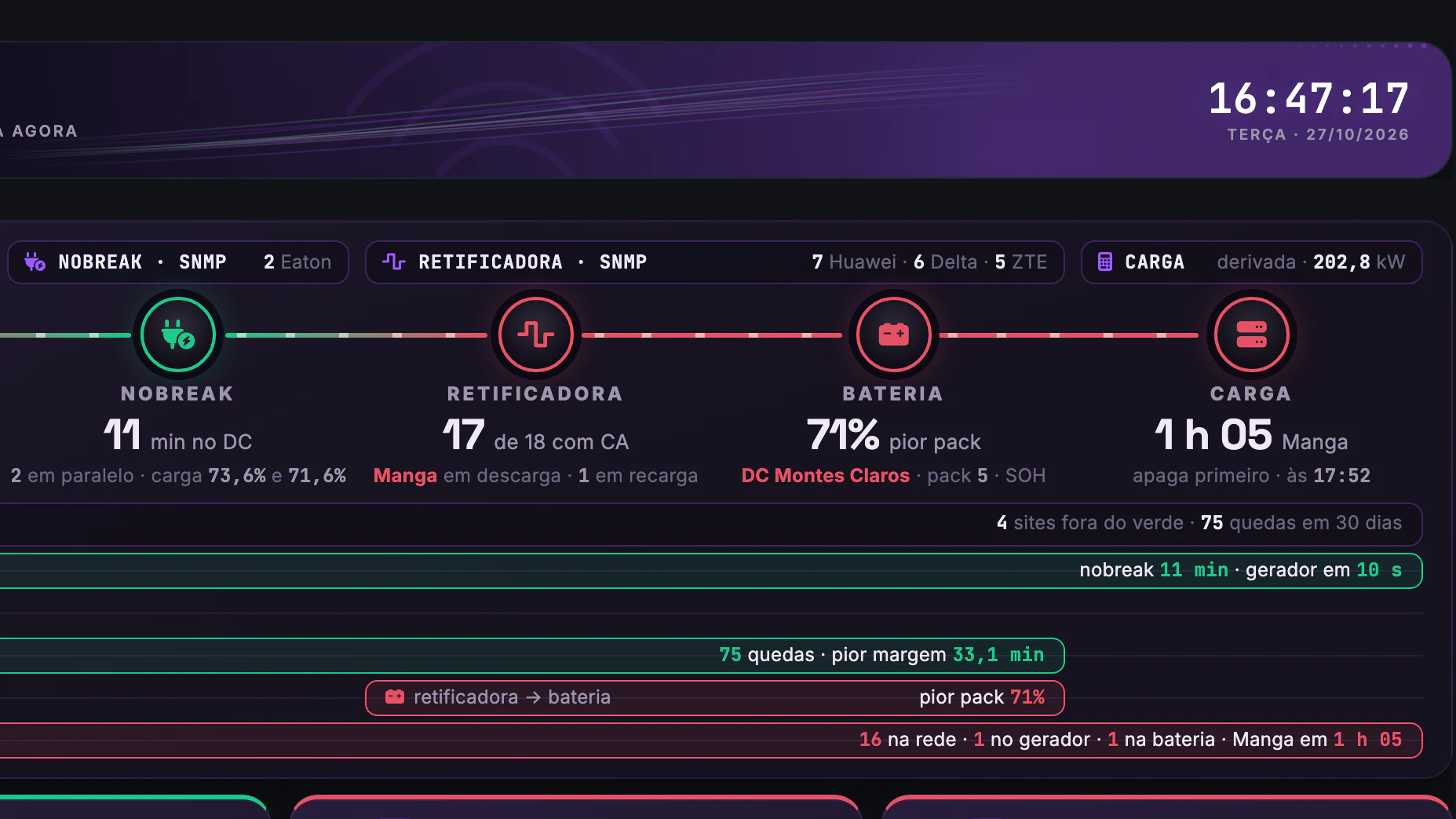

Geradores, Nobreaks e Baterias dos 18 Sites · Menu da cadeia · Do nobreak à carga

Geradores, Nobreaks e Baterias dos 18 Sites · Menu da cadeia · Energia do site e geradores

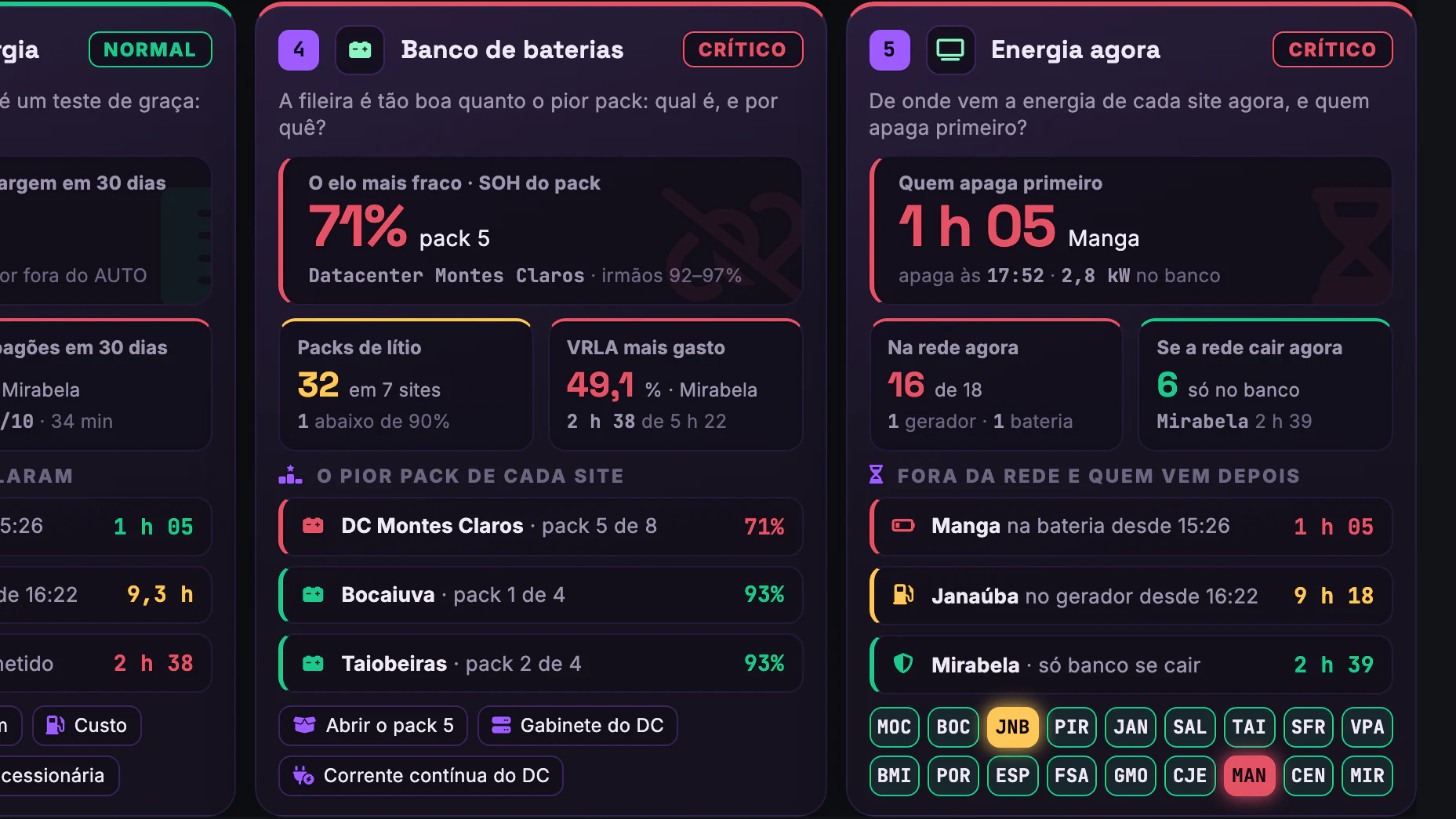

Geradores, Nobreaks e Baterias dos 18 Sites · Menu da cadeia · Baterias e quem apaga primeiro

Role para ver o resto do quadro

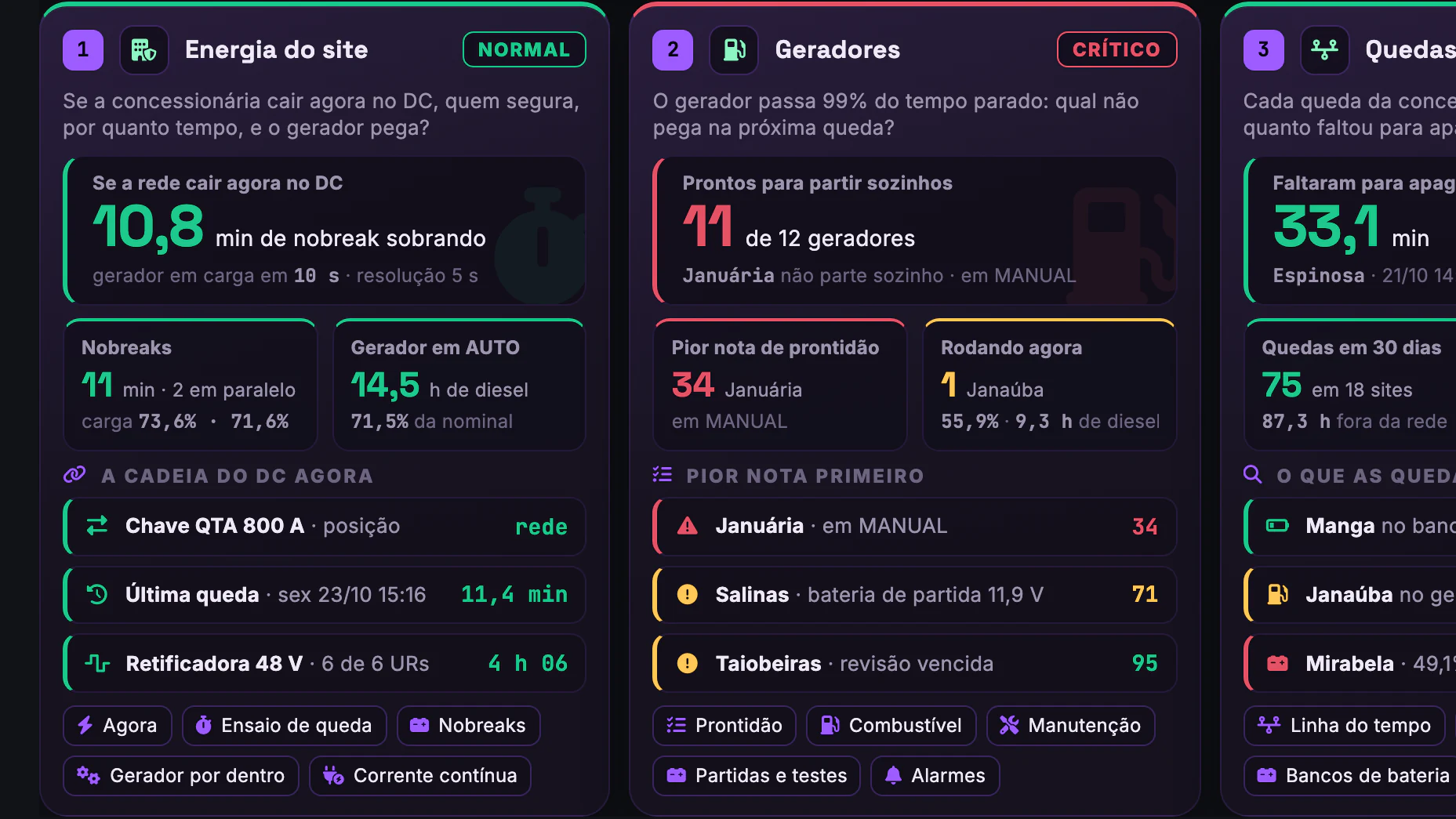

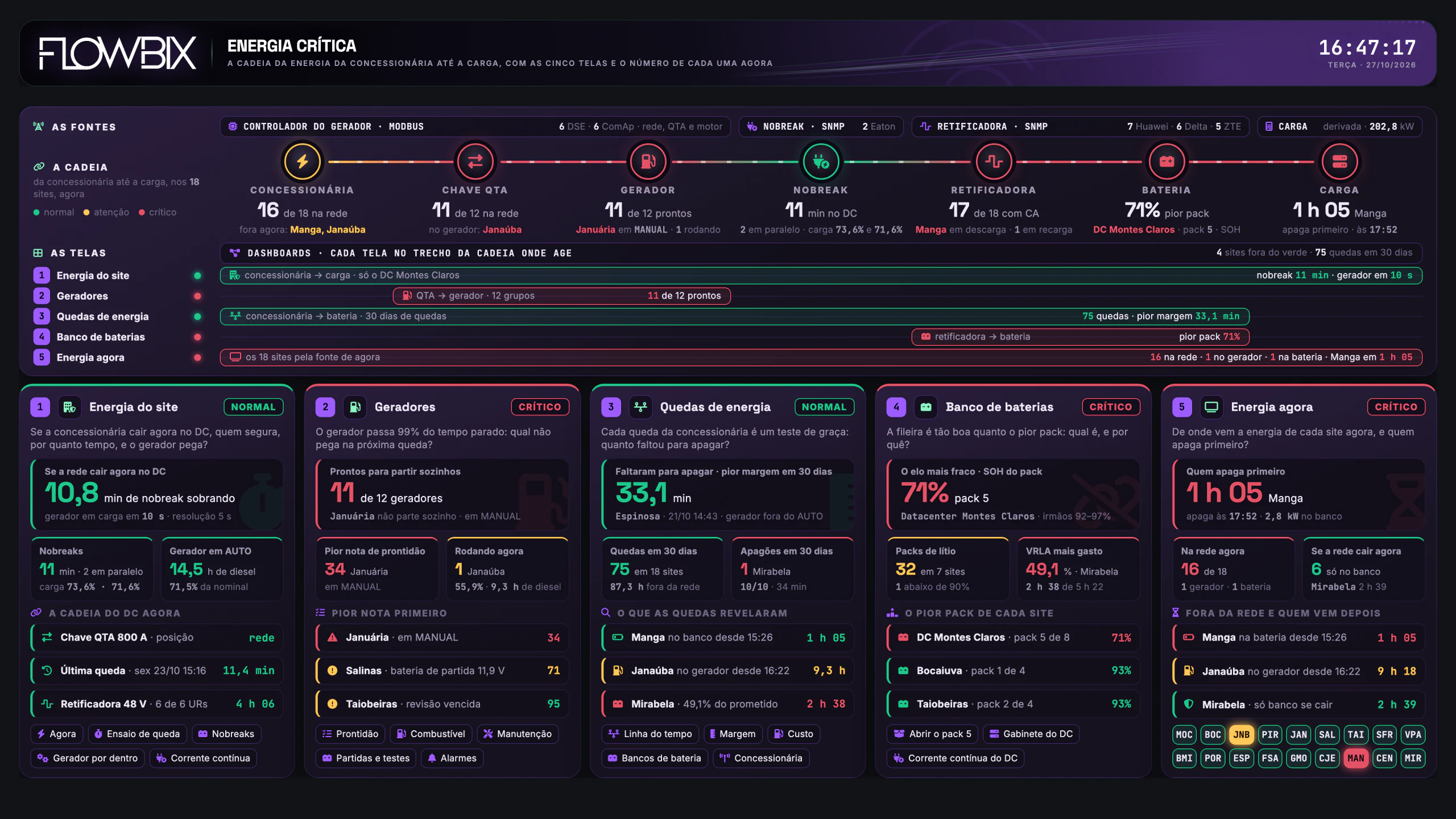

Vista 1 de 5 · Tela inteiraEm cima, as fontes e a cadeia em 7 elos, da concessionária à carga, com o número de cada um agora. No meio, a faixa com o trecho de cada tela. Embaixo, os 5 cartões, com pergunta, número grande, lista e atalhos.

04Menu

Menu da cadeia

Onde a cadeia de energia dos 18 sites está fraca agora, da concessionária à carga, e qual das cinco telas mostra o detalhe?

Sites na rede16 de 18

Geradores prontos11 de 12

Manga apaga em1 h 05

Fora da rede agora, Manga está na bateria desde 15:26 e apaga primeiro, às 17:52; Janaúba roda no gerador desde 16:22, com 9,3 h de diesel.
Em 30 dias, foram 75 quedas da concessionária nos 18 sites, com 87,3 h fora da rede, e 1 apagão: Mirabela ficou 34 min sem energia em 10/10.
11 de 12 geradores estão prontos para partir sozinhos. O de Januária, em MANUAL, não parte sozinho e tem a pior nota de prontidão: 34.
No DC Montes Claros, o pack 5 de 8 tem SOH de 71%, o pior dos 32 packs de lítio; os packs irmãos dele marcam 92–97%.

Por que importa

O menu põe a cadeia dos 18 sites numa linha, da concessionária à carga, com o número de cada elo agora, e marca o trecho em que cada uma das cinco telas age. Quem está de plantão vê qual elo está fraco, qual site apaga primeiro e a que horas, e chega ao caso pelos atalhos: o gerador em MANUAL, o pack 5 ou o site na bateria.

Na frente · Menu

Geradores, Nobreaks e Baterias dos 18 Sites/Um site por dentro/Energia do site

Print real · dashboard Flowbix05 / 11

Flowbix · Energia do site · Se a rede cair agoravista 1 de 5 · Agora · na rede há 4 d 1 h

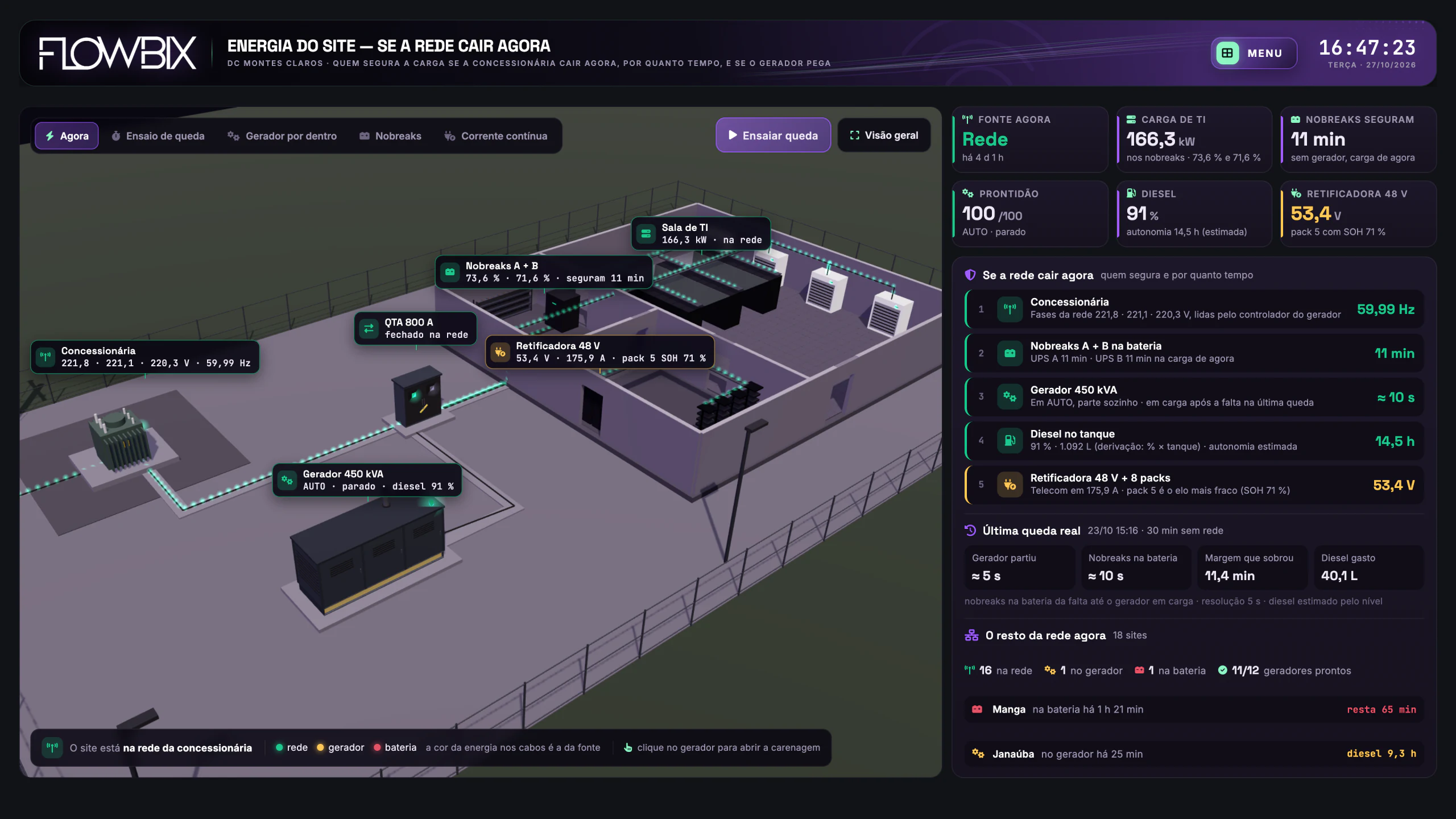

Geradores, Nobreaks e Baterias dos 18 Sites · Energia do site · Agora · na rede há 4 d 1 h

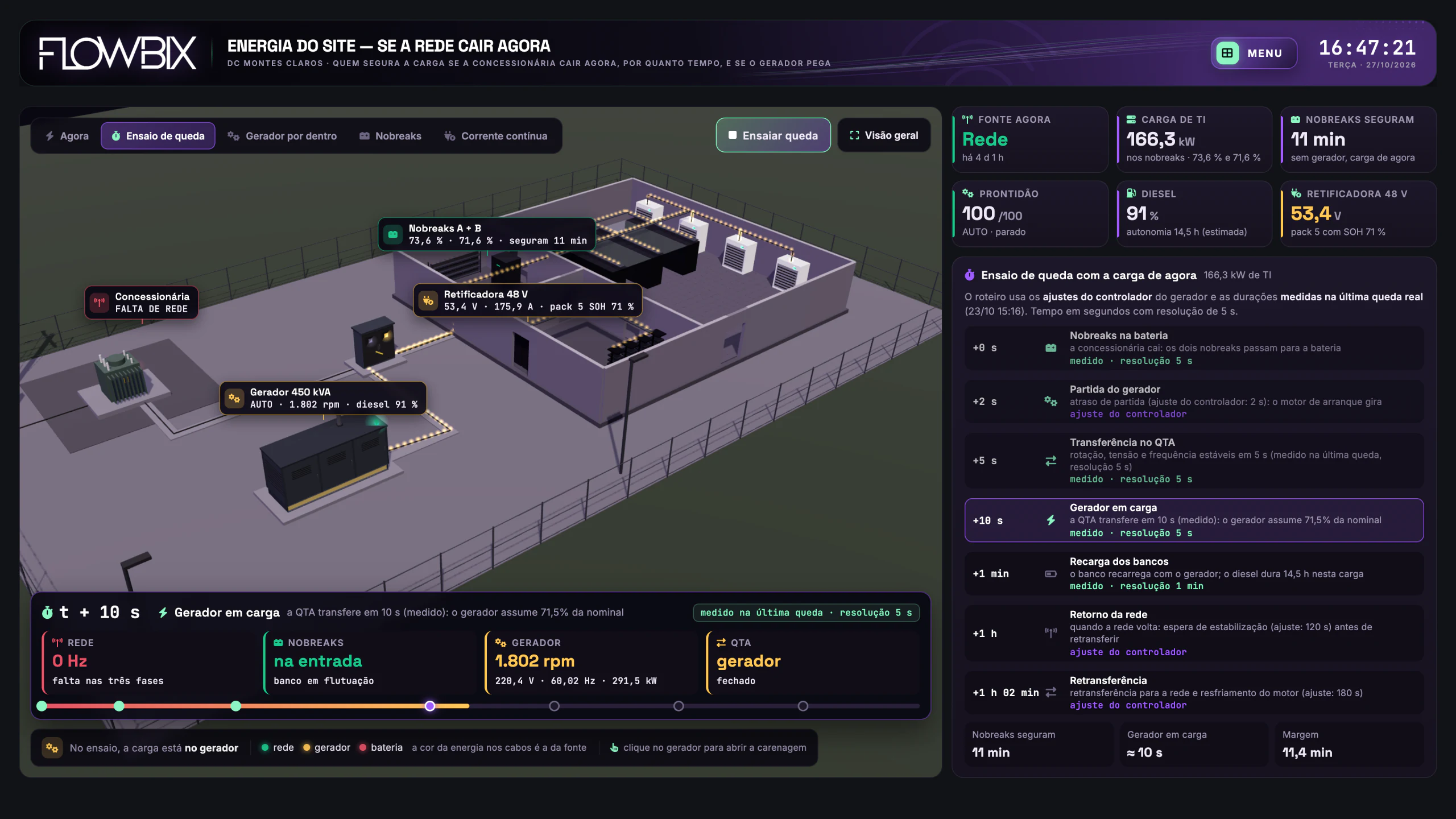

Geradores, Nobreaks e Baterias dos 18 Sites · Energia do site · Ensaio de queda · t + 10 s

Geradores, Nobreaks e Baterias dos 18 Sites · Energia do site · Gerador por dentro · nota 100

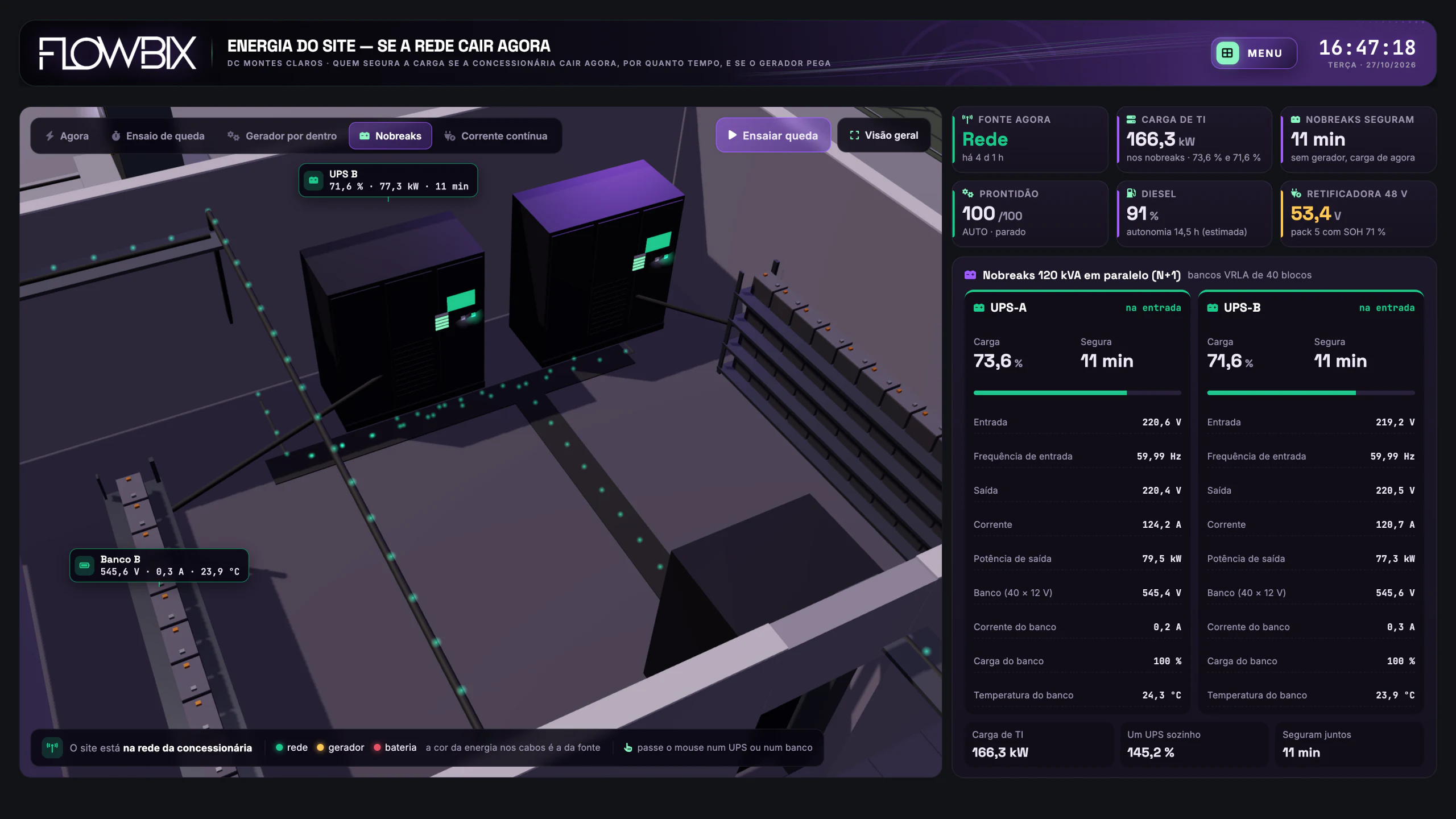

Geradores, Nobreaks e Baterias dos 18 Sites · Energia do site · Nobreaks · 73,6 % e 71,6 %

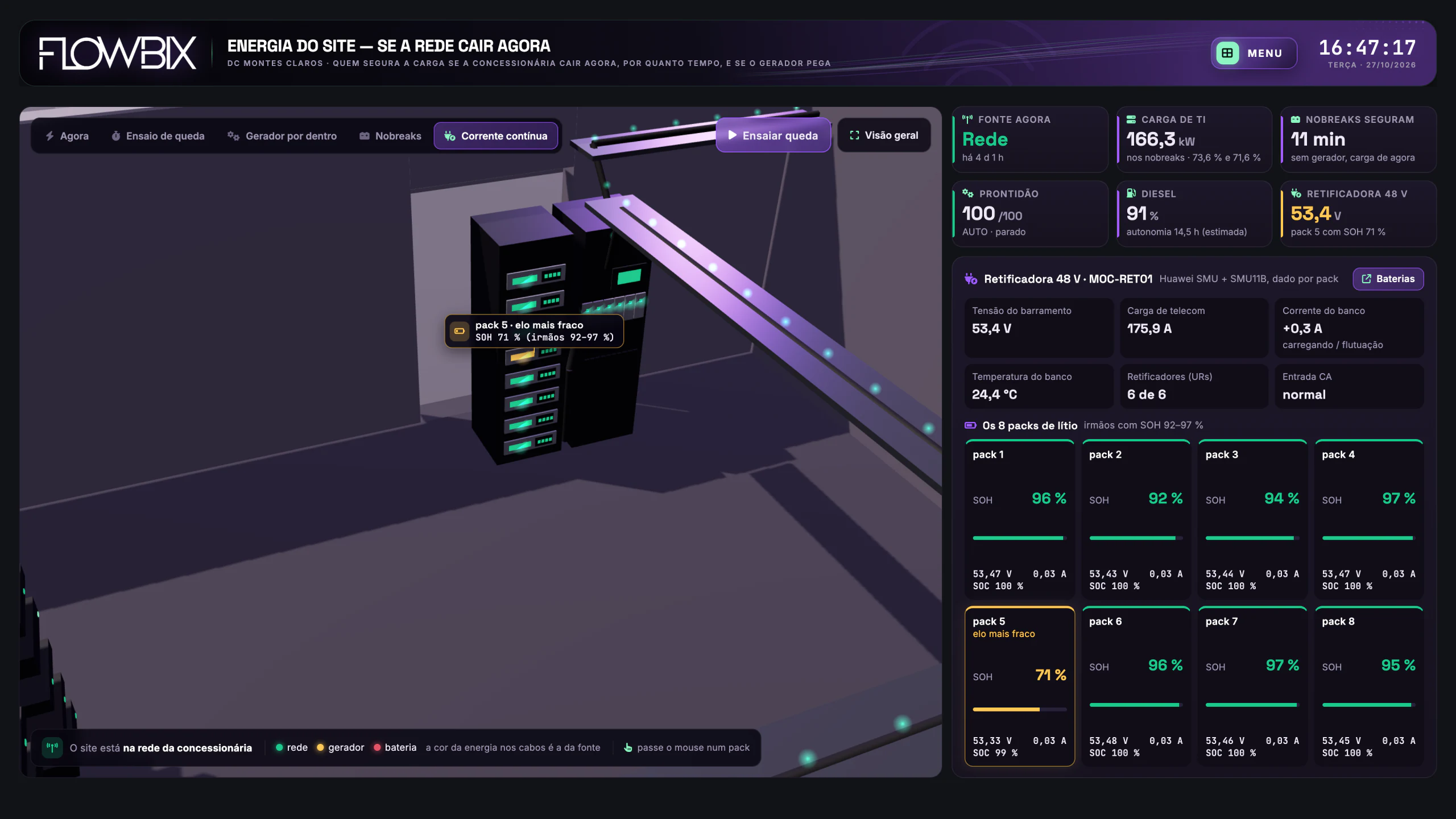

Geradores, Nobreaks e Baterias dos 18 Sites · Energia do site · Corrente contínua · 8 packs

Role para ver o resto do quadro

Vista 1 de 5 · Agora · na rede há 4 d 1 hO DC em 3D, com a cor da fonte nos cabos, e a fila do que segura a carga: nobreaks, 11 min; gerador em carga, ≈ 10 s; diesel, 14,5 h. Dos 18 sites, 16 estão na rede, e Manga está na bateria, com 65 min restantes.

05Um site por dentro

Energia do site

Se a concessionária cair agora no DC Montes Claros, quem segura a carga, por quanto tempo, e o gerador pega?

Nobreaks seguram11 min

Gerador em carga≈ 10 s

Diesel no tanque14,5 h

Os nobreaks A e B, os dois na entrada, dividem a carga de TI: o A está com 73,6 % e o B, com 71,6 %. Sozinho, um UPS ficaria com 145,2 %.

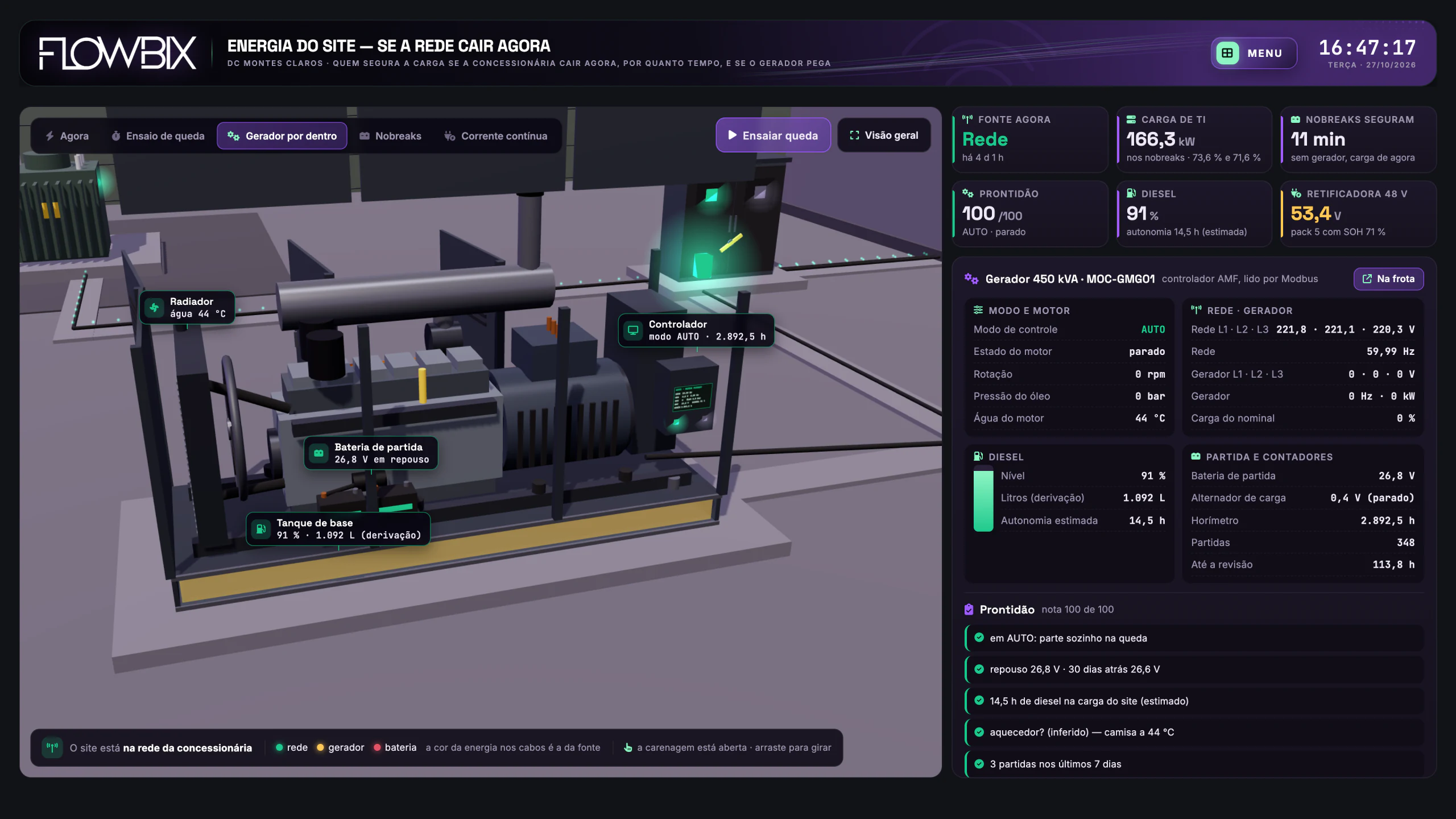

Em AUTO e parado, o gerador de 450 kVA tem prontidão 100 de 100, com a bateria de partida a 26,8 V em repouso e 113,8 h até a revisão.
Na última queda real, em 23/10, o gerador partiu em ≈ 5 s, e o diesel gasto, estimado pelo nível, foi 40,1 L. O ensaio usa os tempos medidos nela.
Os ajustes do controlador entram no ensaio: 2 s de atraso de partida, 120 s de espera pela rede estável antes de retransferir e 180 s de resfriamento.

Por que importa

A tela põe em fila o que segura o DC Montes Claros se a concessionária cair agora: minutos de nobreak na carga atual, gerador em AUTO e pronto, horas de diesel e o pior pack de 48 V. O ensaio simula essa queda com os ajustes do controlador e os tempos medidos na última queda real, e o NOC vê qual elo reforçar antes da próxima.

Na frente · Um site por dentro

O site

Geradores, Nobreaks e Baterias dos 18 Sites/Os elos da cadeia/Geradores

Print real · dashboard Flowbix06 / 11

Flowbix · Geradores · Prontidão para partir sozinhosvista 1 de 6 · Prontidão · 11 de 12

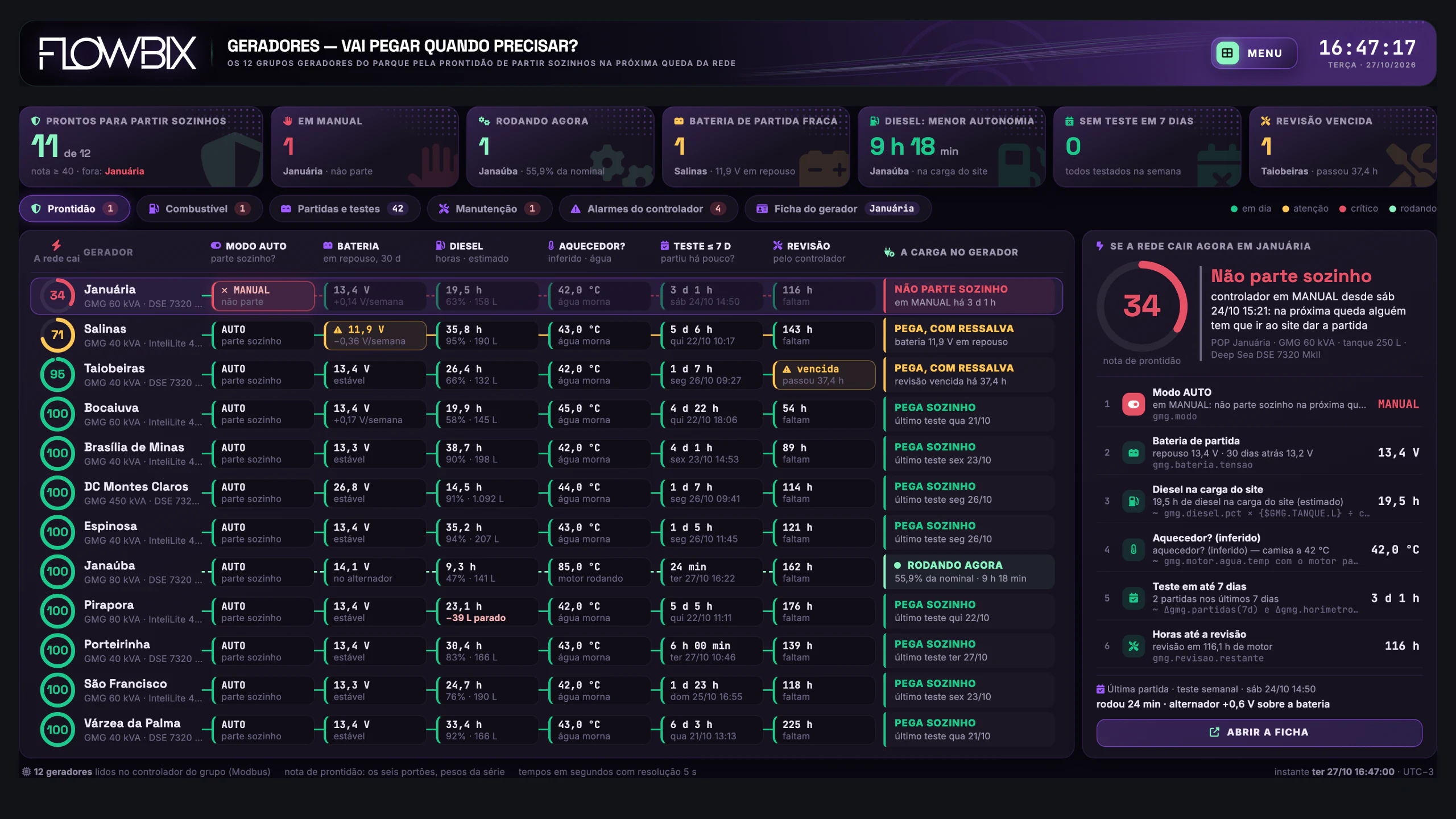

Geradores, Nobreaks e Baterias dos 18 Sites · Geradores · Prontidão · 11 de 12

Geradores, Nobreaks e Baterias dos 18 Sites · Geradores · Combustível · ~39 L em Pirapora

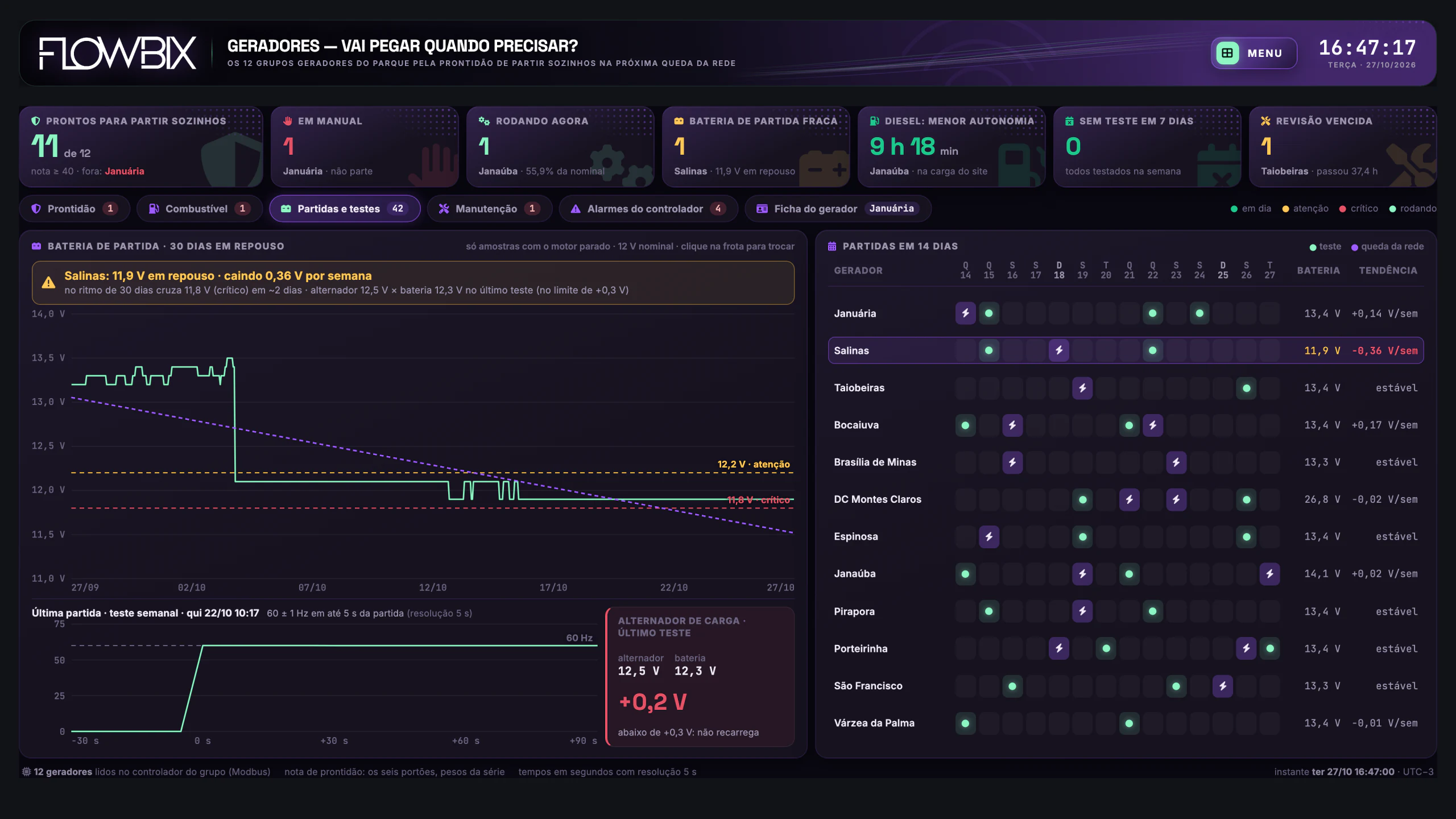

Geradores, Nobreaks e Baterias dos 18 Sites · Geradores · Partidas e testes · 14 dias

Geradores, Nobreaks e Baterias dos 18 Sites · Geradores · Manutenção · revisão e AUTO

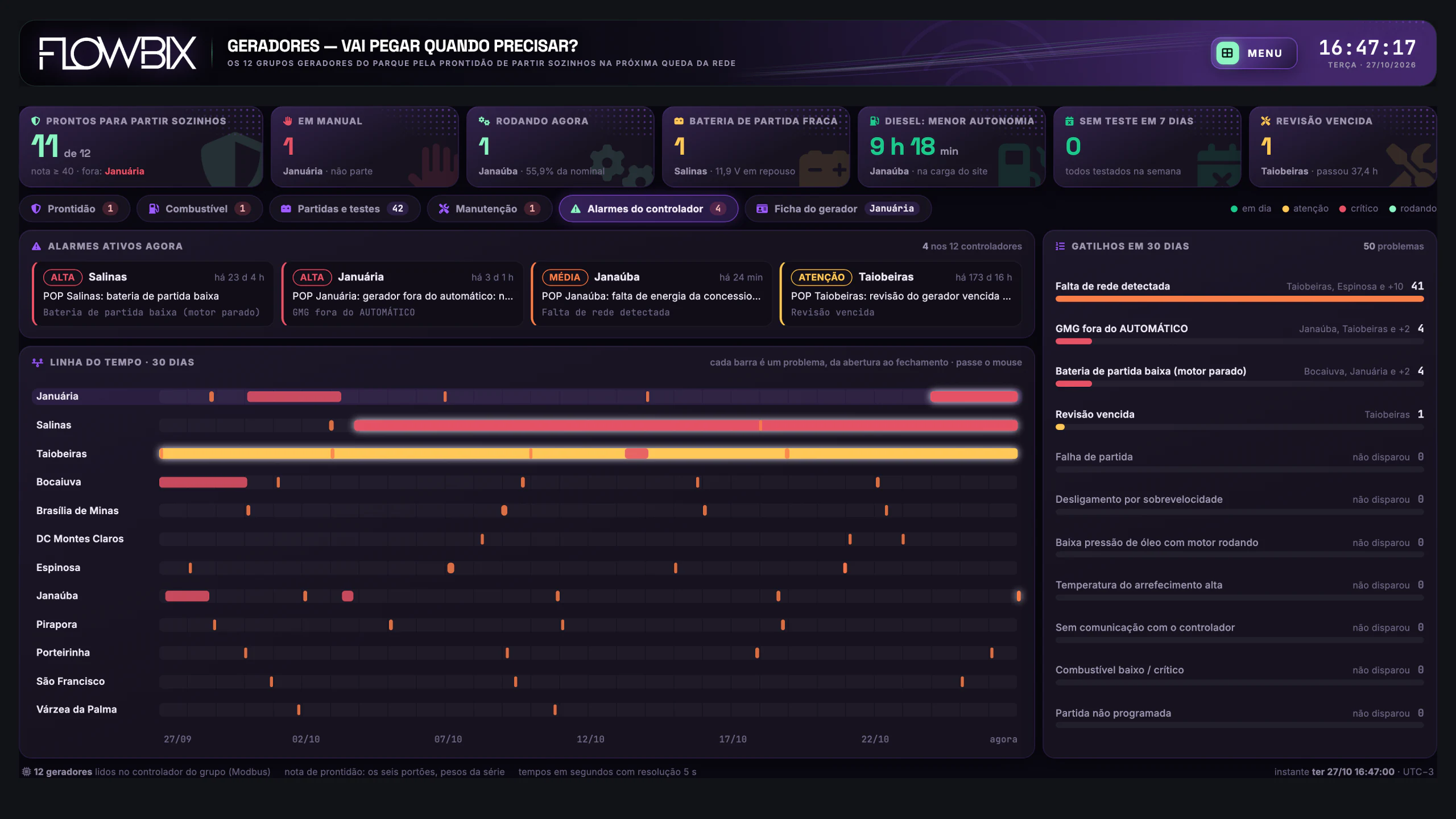

Geradores, Nobreaks e Baterias dos 18 Sites · Geradores · Alarmes do controlador · 4 ativos

Geradores, Nobreaks e Baterias dos 18 Sites · Geradores · Ficha do gerador · Januária

Role para ver o resto do quadro

Vista 1 de 6 · Prontidão · 11 de 12Os 12 geradores pela nota dos seis portões, com a resposta para a rede caindo agora: Januária, 34, em MANUAL há 3 d 1 h, não parte sozinho; Salinas, 71, e Taiobeiras, 95, pegam com ressalva.

06Os elos da cadeia

Geradores

O gerador passa 99% do tempo parado: qual dos 12 não pega na próxima queda e em qual dos seis portões ele falha?

Partem sozinhos11 de 12

Januária em MANUAL3 d 1 h

Diesel que sumiu~39 L

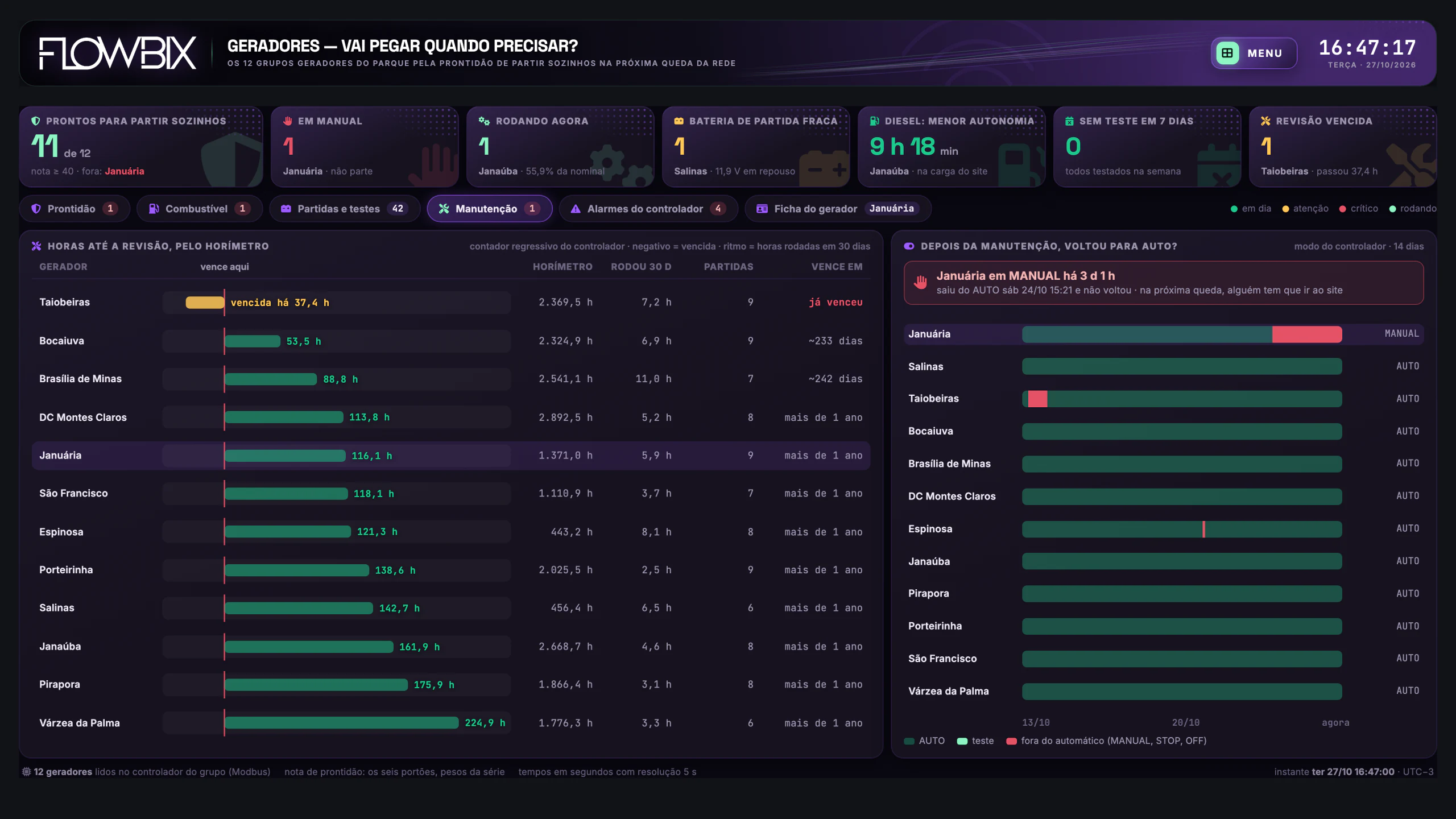

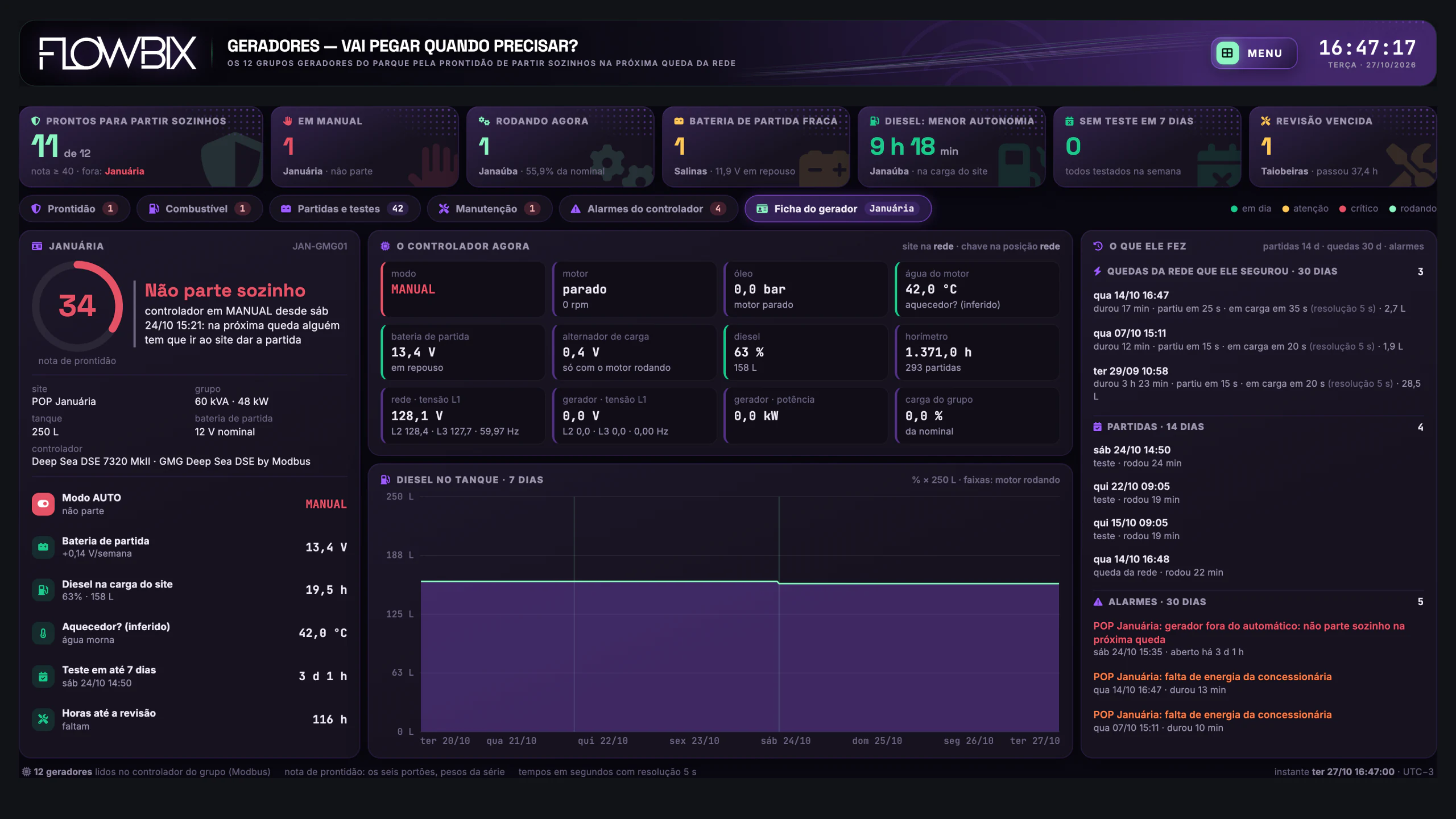

O gerador de Januária, nota 34, é o único abaixo de 40: está em MANUAL desde sáb 24/10 15:21 e, na próxima queda, alguém tem que ir ao site dar a partida.
A bateria de partida de Salinas marca 11,9 V em repouso e cai 0,36 V por semana; no último teste, o alternador ficou só +0,2 V acima dela: não recarrega.

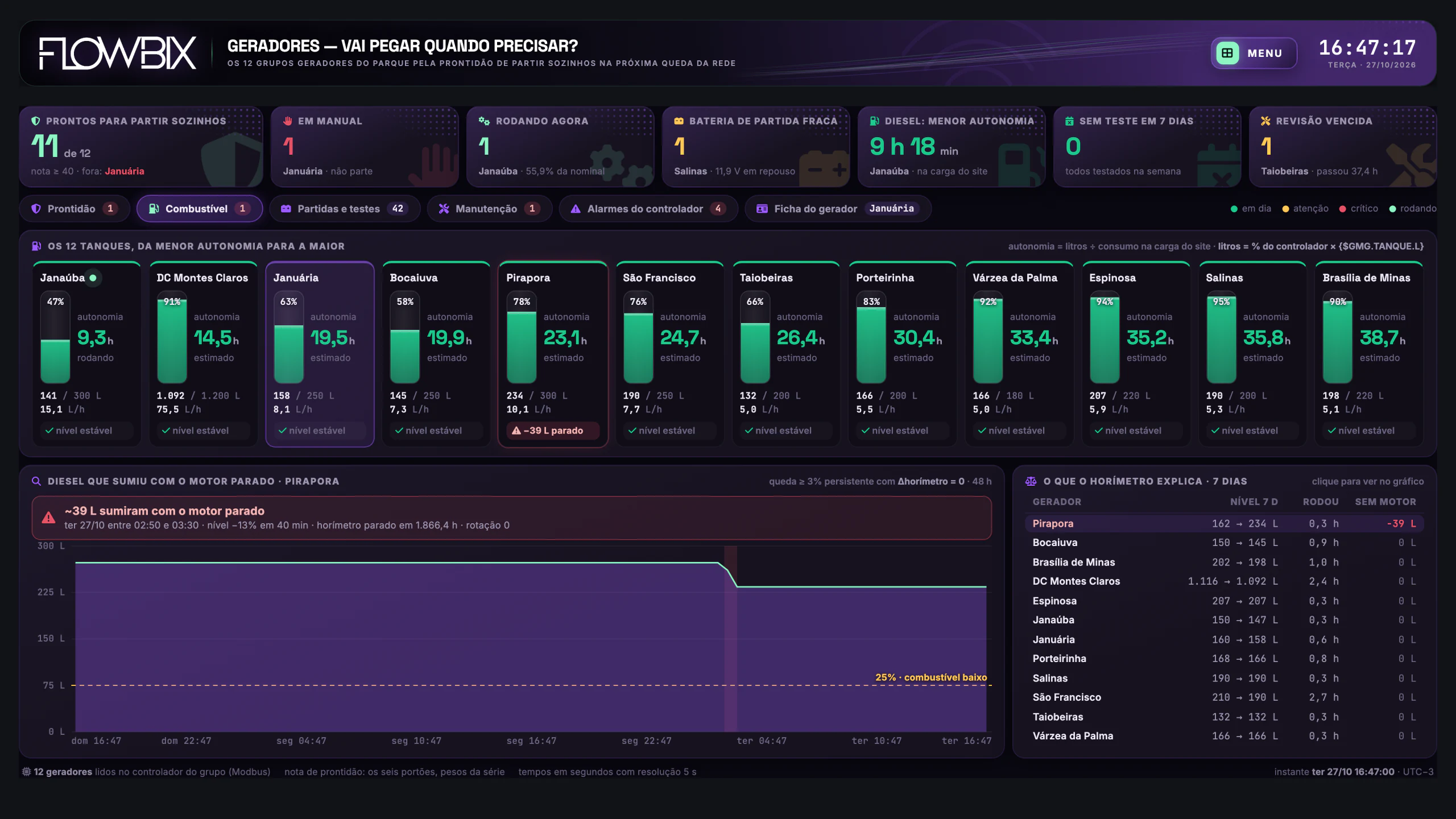

A tela cruza nível e horímetro: em Pirapora, ~39 L de diesel sumiram em 27/10, entre 02:50 e 03:30, com o horímetro parado em 1.866,4 h.
Janaúba roda há 24 min na falta de rede, com 9,3 h de diesel, a menor autonomia do parque. Taiobeiras pega com ressalva: a revisão passou 37,4 h.

Por que importa

A tela lê o controlador de cada grupo por Modbus e mede os 12 pelos mesmos seis portões: modo AUTO, bateria em repouso, diesel na carga do site, aquecedor pela água do motor, teste em 7 dias e horas até a revisão. Com isso o NOC sabe, antes da queda, onde mandar alguém, qual bateria de partida atender e qual tanque conferir.

Na frente · Os elos da cadeia

Geradores Quedas Baterias

Geradores, Nobreaks e Baterias dos 18 Sites/Os elos da cadeia/Quedas de energia

Print real · dashboard Flowbix07 / 11

Flowbix · Quedas de energia · Quanto faltou para apagarvista 1 de 5 · Linha do tempo · 75 quedas

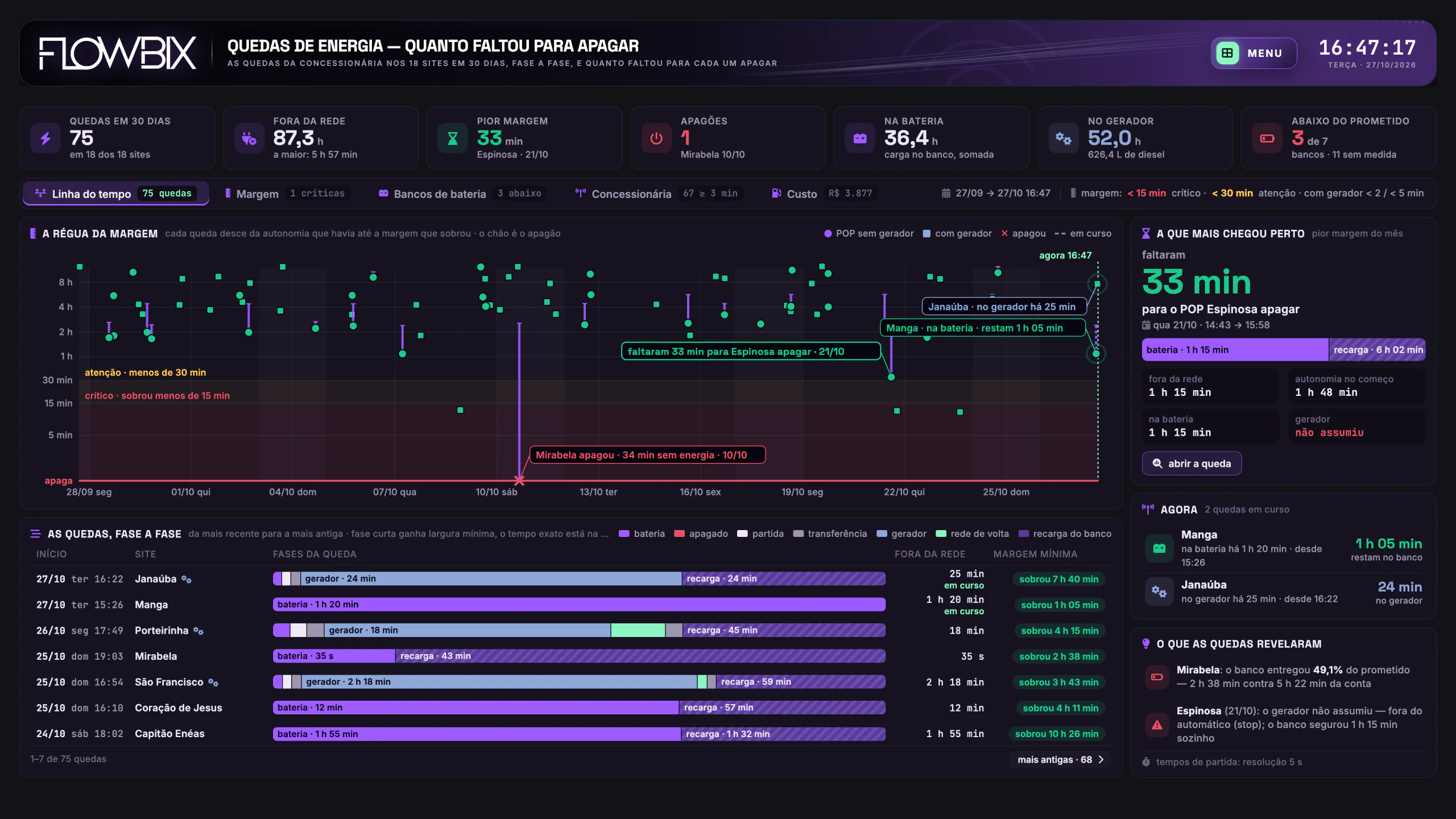

Geradores, Nobreaks e Baterias dos 18 Sites · Quedas de energia · Linha do tempo · 75 quedas

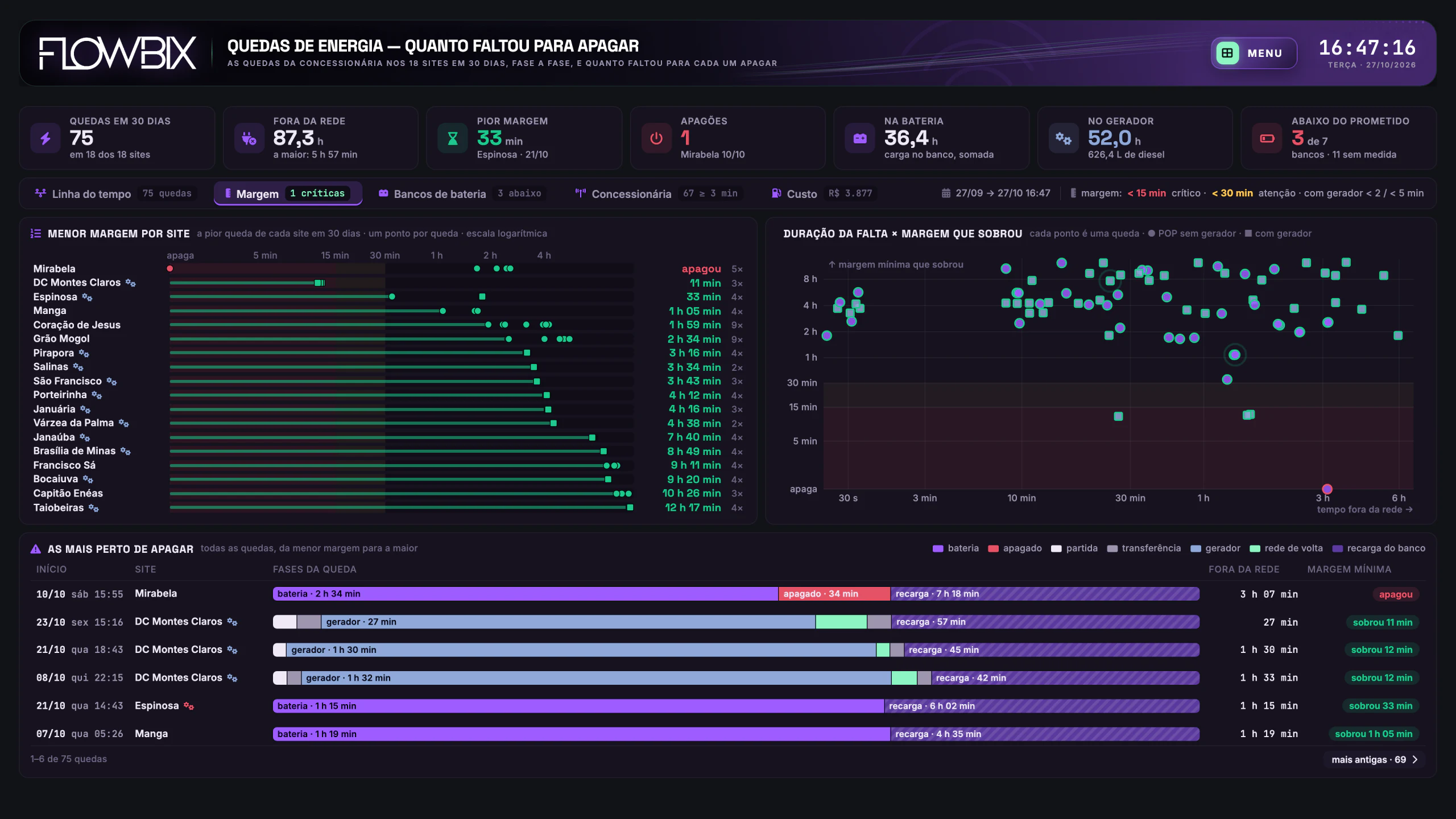

Geradores, Nobreaks e Baterias dos 18 Sites · Quedas de energia · Margem · a menor de cada site

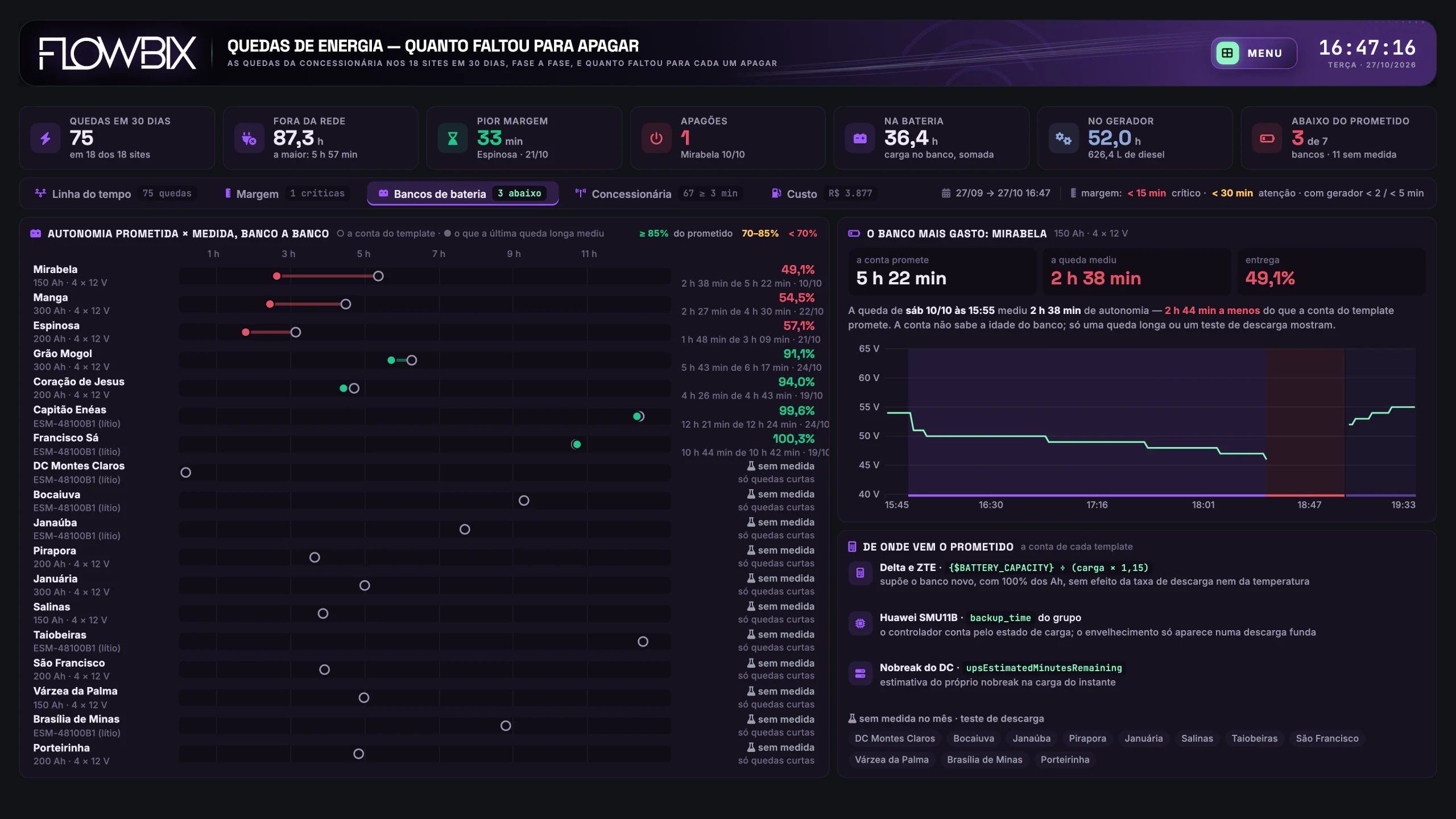

Geradores, Nobreaks e Baterias dos 18 Sites · Quedas de energia · Bancos de bateria · 3 abaixo

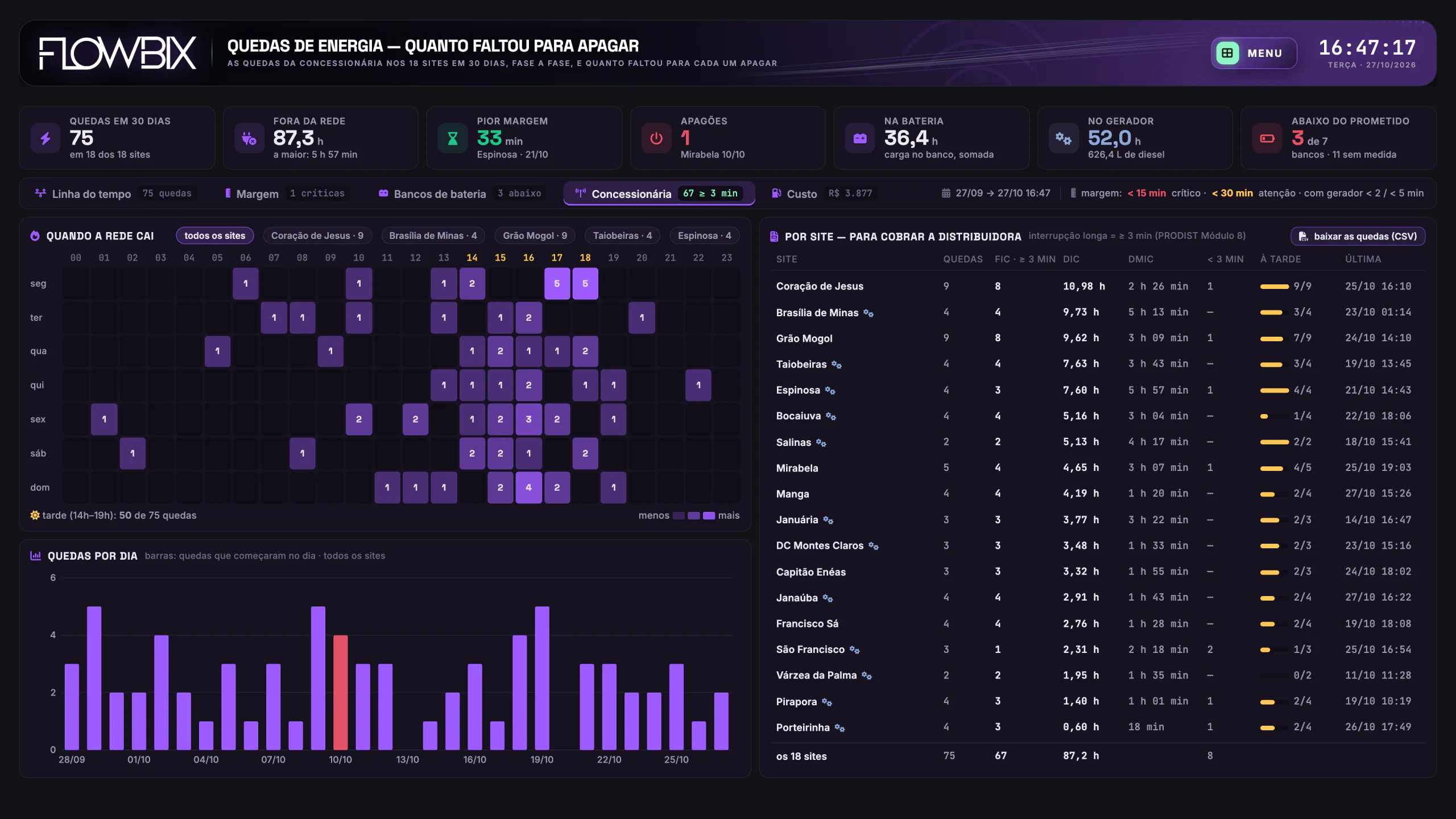

Geradores, Nobreaks e Baterias dos 18 Sites · Quedas de energia · Concessionária · 67 ≥ 3 min

Geradores, Nobreaks e Baterias dos 18 Sites · Quedas de energia · Custo · R$ 3.877

Role para ver o resto do quadro

Vista 1 de 5 · Linha do tempo · 75 quedasCada queda desce da autonomia que havia até a margem que sobrou, e a tabela abre as fases, da bateria à recarga. Às 16:47 há 2 em curso: Manga, na bateria há 1 h 20 min com 1 h 05 min no banco, e Janaúba, no gerador.

07Os elos da cadeia

Quedas de energia

Cada queda da concessionária é um teste de graça: quanto faltou para apagar, se o banco durou o prometido e quanto custou?

Quedas em 30 dias75

Apagões1

Bancos abaixo3 de 7

Em 21/10 o gerador de Espinosa não assumiu, estava fora do automático, e o banco segurou 1 h 15 min sozinho. Faltaram 33 min para o POP apagar.
O único apagão foi em Mirabela, em 10/10: o banco, o mais gasto, durou menos da metade das 5 h 22 min da conta e o POP ficou 34 min sem energia.
Coração de Jesus teve 9 quedas, todas à tarde, e soma 10,98 h de DIC, o maior da lista feita para cobrar a distribuidora.

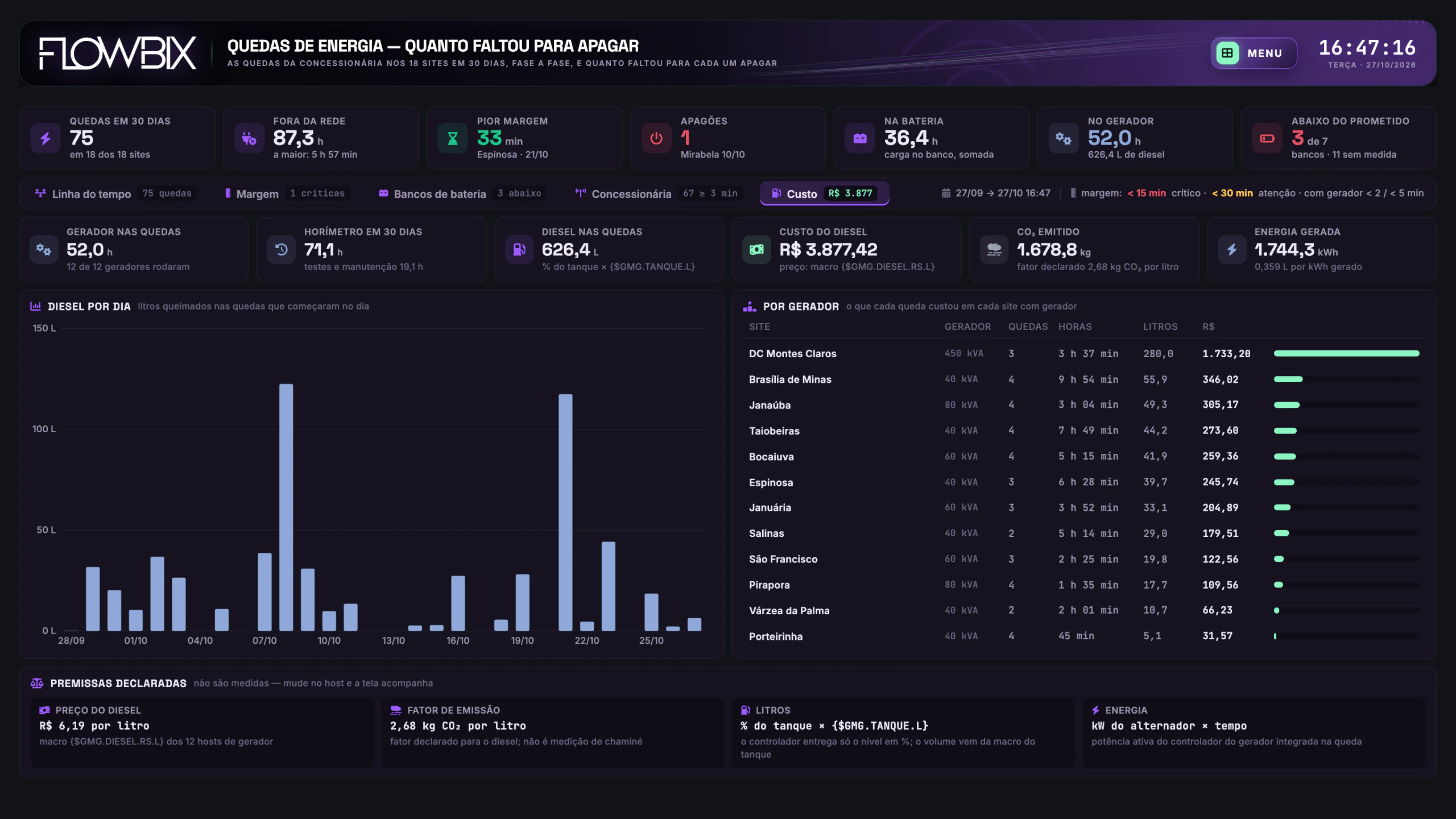

O diesel queimado nas quedas custou R$ 3.877,42, e o gerador de 450 kVA do DC Montes Claros respondeu por R$ 1.733,20 desse valor.

Por que importa

Em cada queda, a tela mostra quanto faltou para apagar, se o gerador assumiu sozinho e, nas quedas longas, quanto o banco aguenta de fato contra o que a conta promete. Com isso o NOC escolhe o banco a trocar, marca teste de descarga nos 11 sem medida, cobra a distribuidora com o CSV das quedas e vê o custo do diesel.

Na frente · Os elos da cadeia

Geradores Quedas Baterias

Geradores, Nobreaks e Baterias dos 18 Sites/Os elos da cadeia/Banco de baterias

Print real · dashboard Flowbix08 / 11

Flowbix · Banco de baterias · SOH pack a pack e backupvista 1 de 5 · Tela inteira

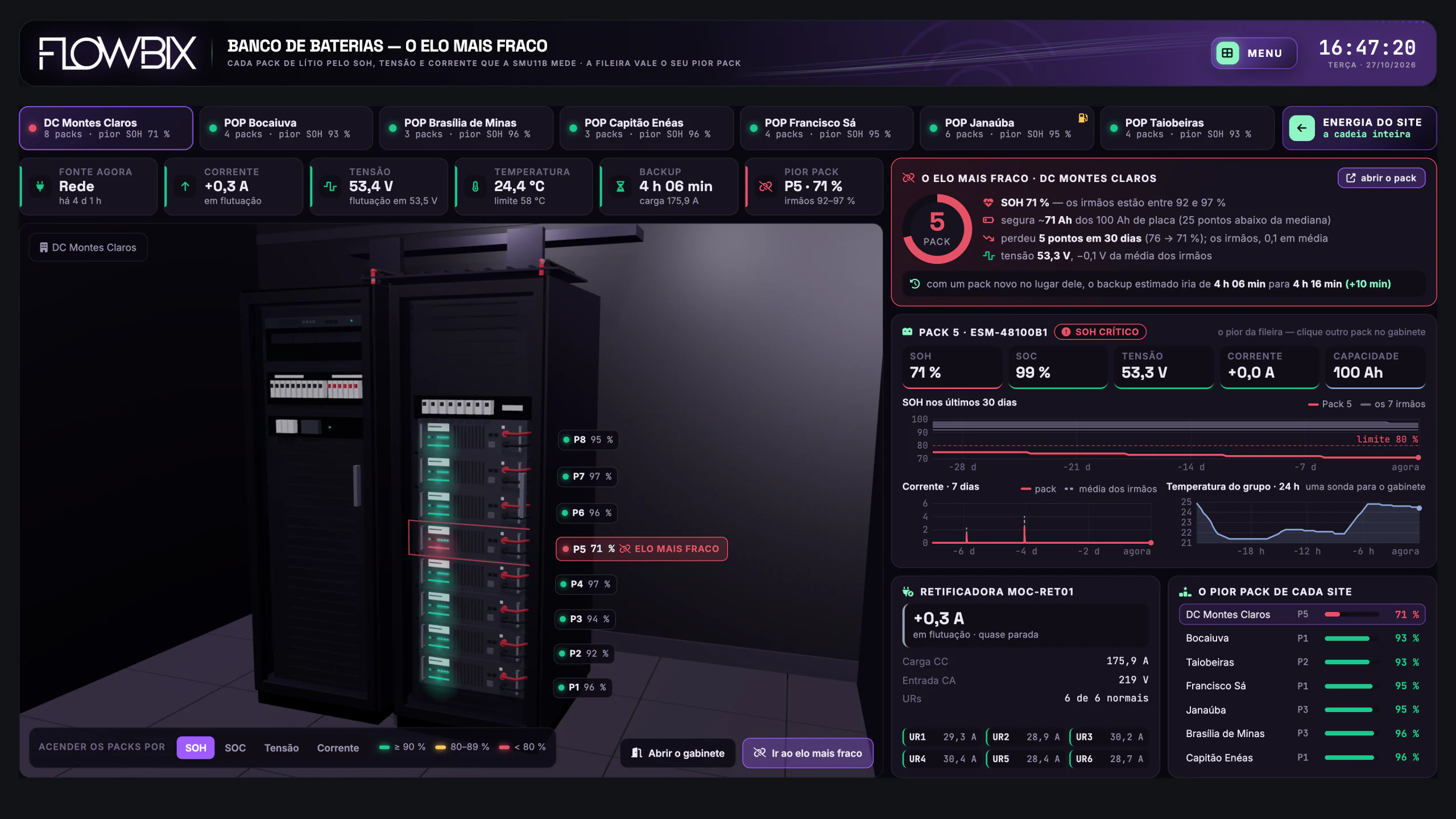

Geradores, Nobreaks e Baterias dos 18 Sites · Banco de baterias · Tela inteira

Geradores, Nobreaks e Baterias dos 18 Sites · Banco de baterias · Os sites e o DC agora

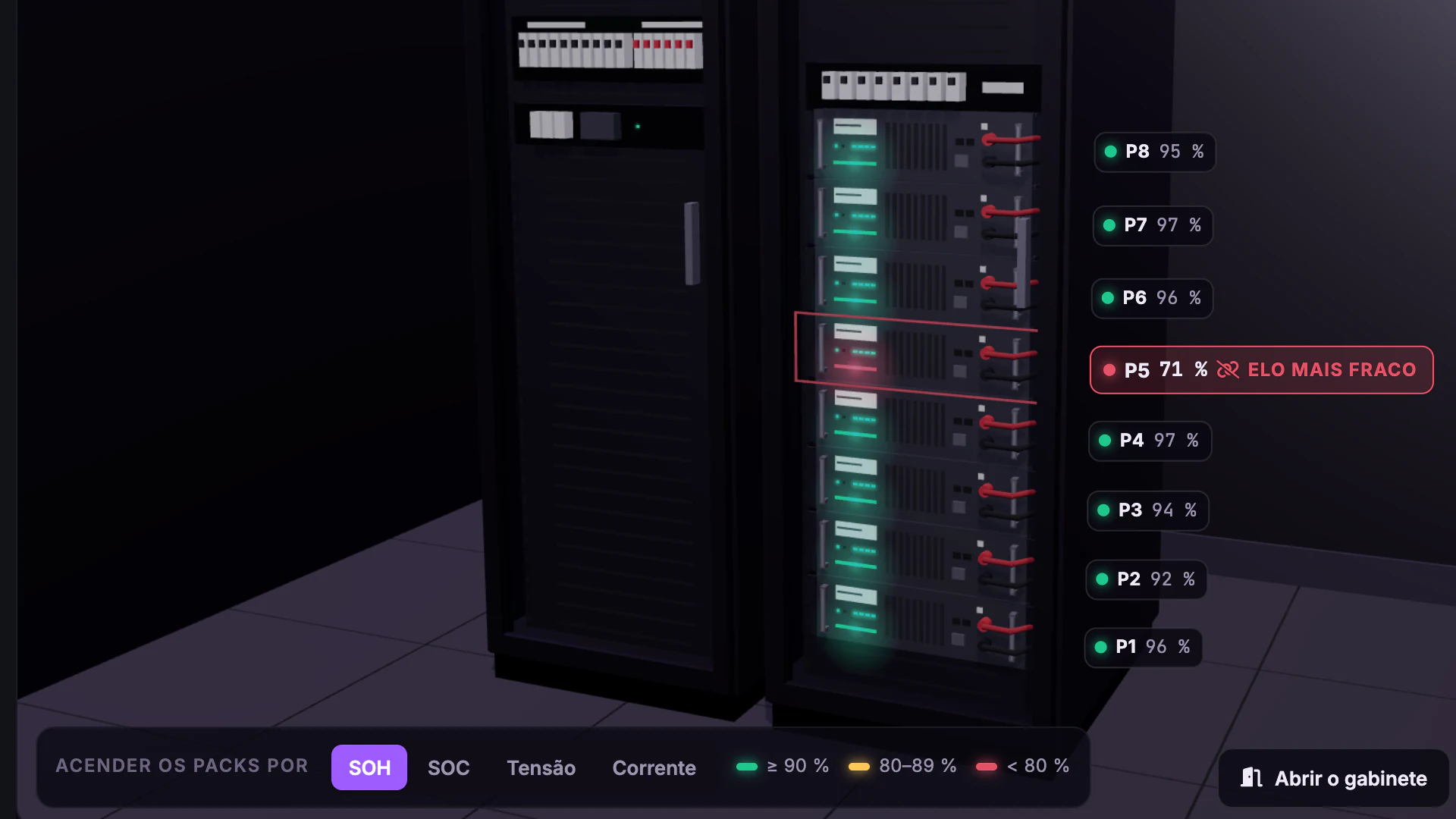

Geradores, Nobreaks e Baterias dos 18 Sites · Banco de baterias · O gabinete do DC, pack a pack

$Geradores, Nobreaks e Baterias dos 18 Sites · Banco de baterias · O elo mais fraco e o pack 5$

Geradores, Nobreaks e Baterias dos 18 Sites · Banco de baterias · Retificadora e pior pack por site

Role para ver o resto do quadro

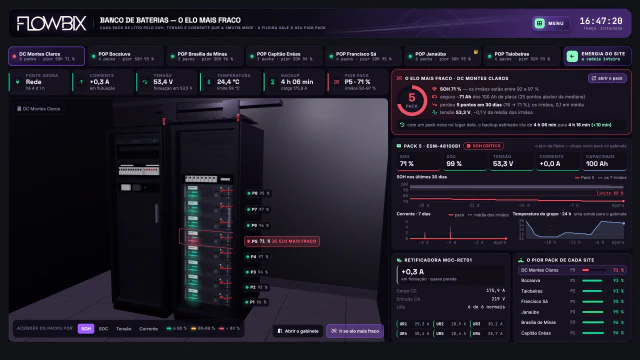

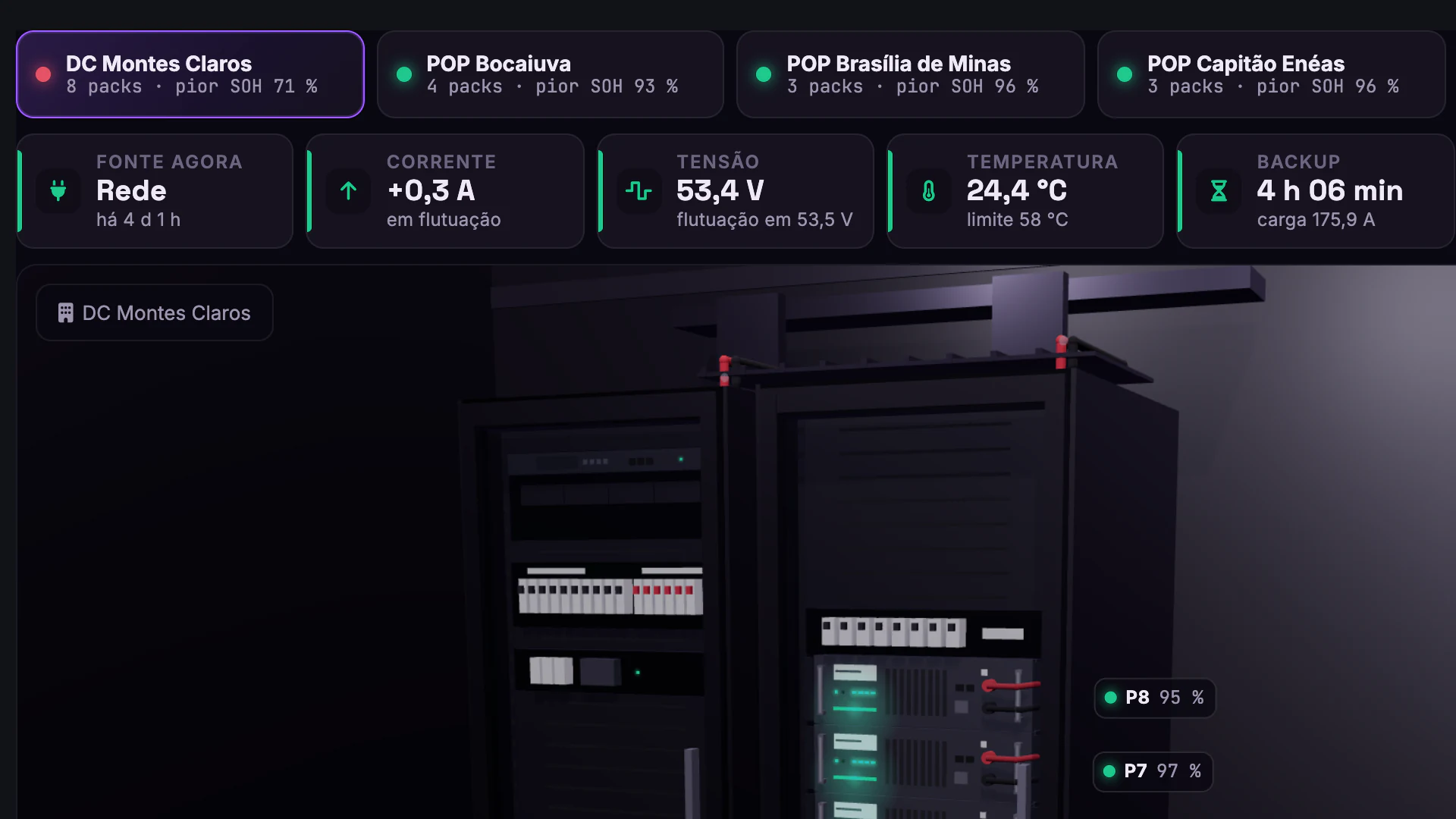

Vista 1 de 5 · Tela inteiraNo topo, os 7 sites com packs de lítio, o pior SOH de cada um e os números do DC agora; à esquerda, o gabinete do DC Montes Claros em 3D; à direita, o elo mais fraco, o pack 5, a MOC-RET01 e o pior pack por site.

08Os elos da cadeia

Banco de baterias

Qual pack de lítio do DC está mais gasto, quanto perde por mês, quantos minutos de backup custa e qual o pior de cada site?

SOH do pack 571 %

SOH dos irmãos92–97 %

Trocando o pack 5+10 min

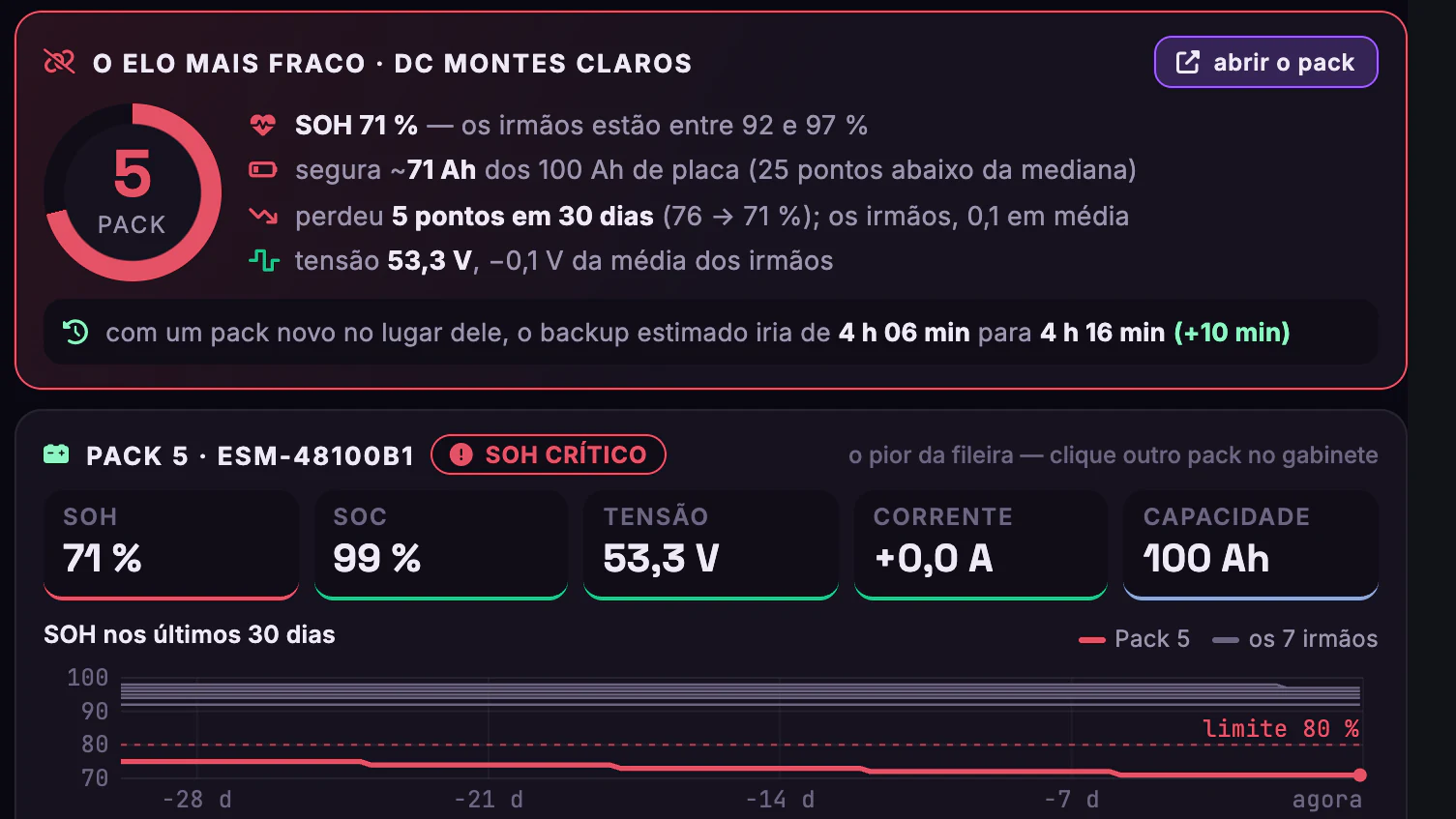

O pack 5 do DC Montes Claros, um ESM-48100B1, segura ~71 Ah dos 100 Ah de placa, 25 pontos abaixo da mediana, e marca 53,3 V, só −0,1 V da média dos irmãos.
No gráfico de 30 dias, o SOH do pack 5 desce em degraus até os 71 % de agora, sempre abaixo do limite de 80 %. Os irmãos perderam 0,1 ponto em média.
O backup do DC é de 4 h 06 min para a carga de 175,9 A. Com um pack novo no lugar do 5, a estimativa sobe para 4 h 16 min.

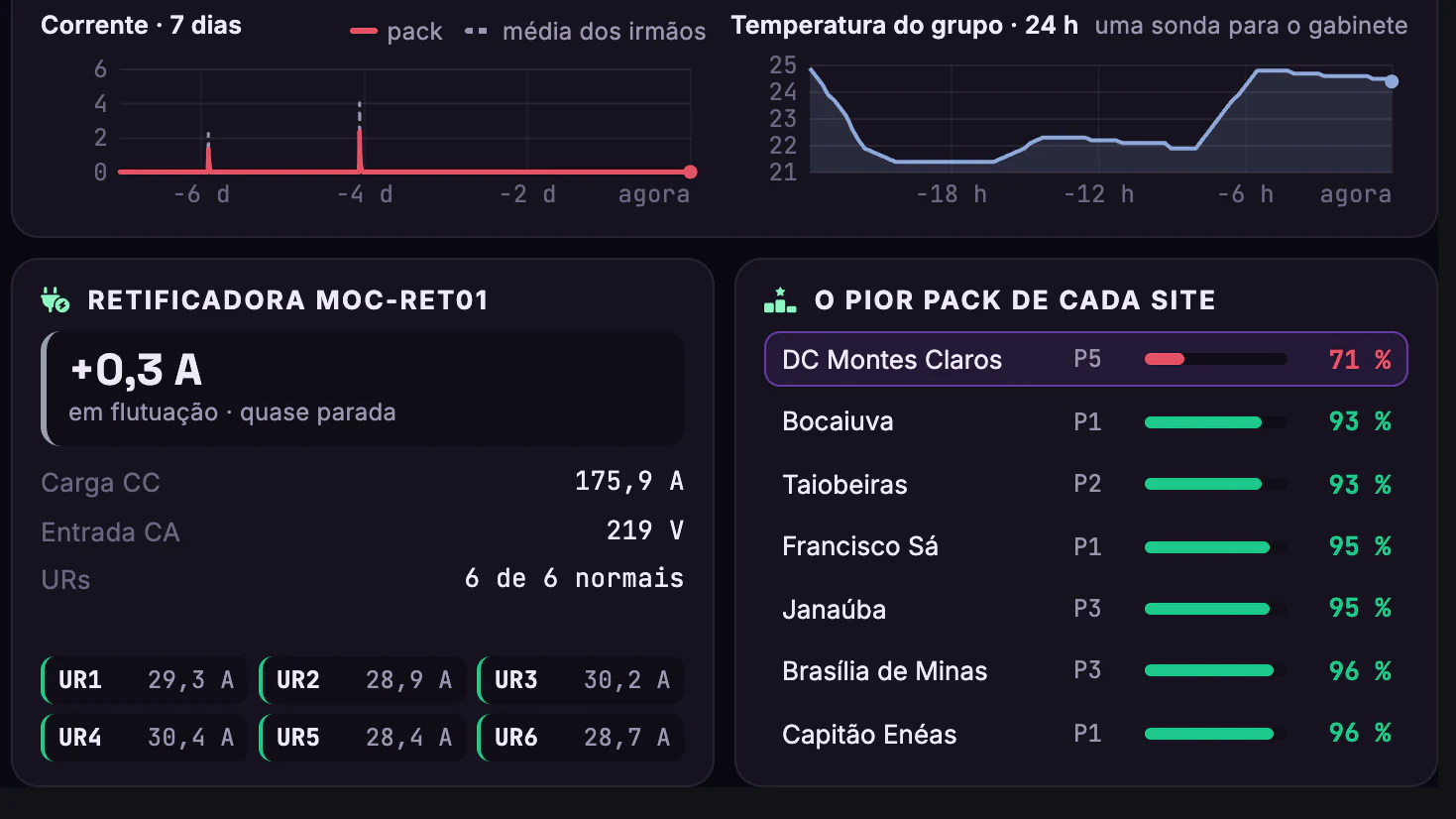

Na lista do pior pack de cada site, só o do DC fica abaixo de 90 %. Logo depois vêm Bocaiuva, com o P1, e Taiobeiras, com o P2, ambos com 93 %.

Por que importa

Com o dado por pack que a SMU11B já mede, a tela aponta a bateria de lítio gasta, mostra quanto perde por mês contra os irmãos e traduz o desgaste em minutos de backup. A equipe pode trocar só o pack 5 do DC, que devolve 10 min, sem mexer no banco inteiro, e usar a lista do pior pack de cada site para escolher a próxima troca.

Na frente · Os elos da cadeia

Geradores Quedas Baterias

Geradores, Nobreaks e Baterias dos 18 Sites/Os 18 sites agora/Energia agora

Print real · dashboard Flowbix09 / 11

Flowbix · Energia agora · 18 sites e quem apaga primeirovista 1 de 5 · Tela inteira

Geradores, Nobreaks e Baterias dos 18 Sites · Energia agora · Tela inteira

Geradores, Nobreaks e Baterias dos 18 Sites · Energia agora · Manga e Janaúba no mapa

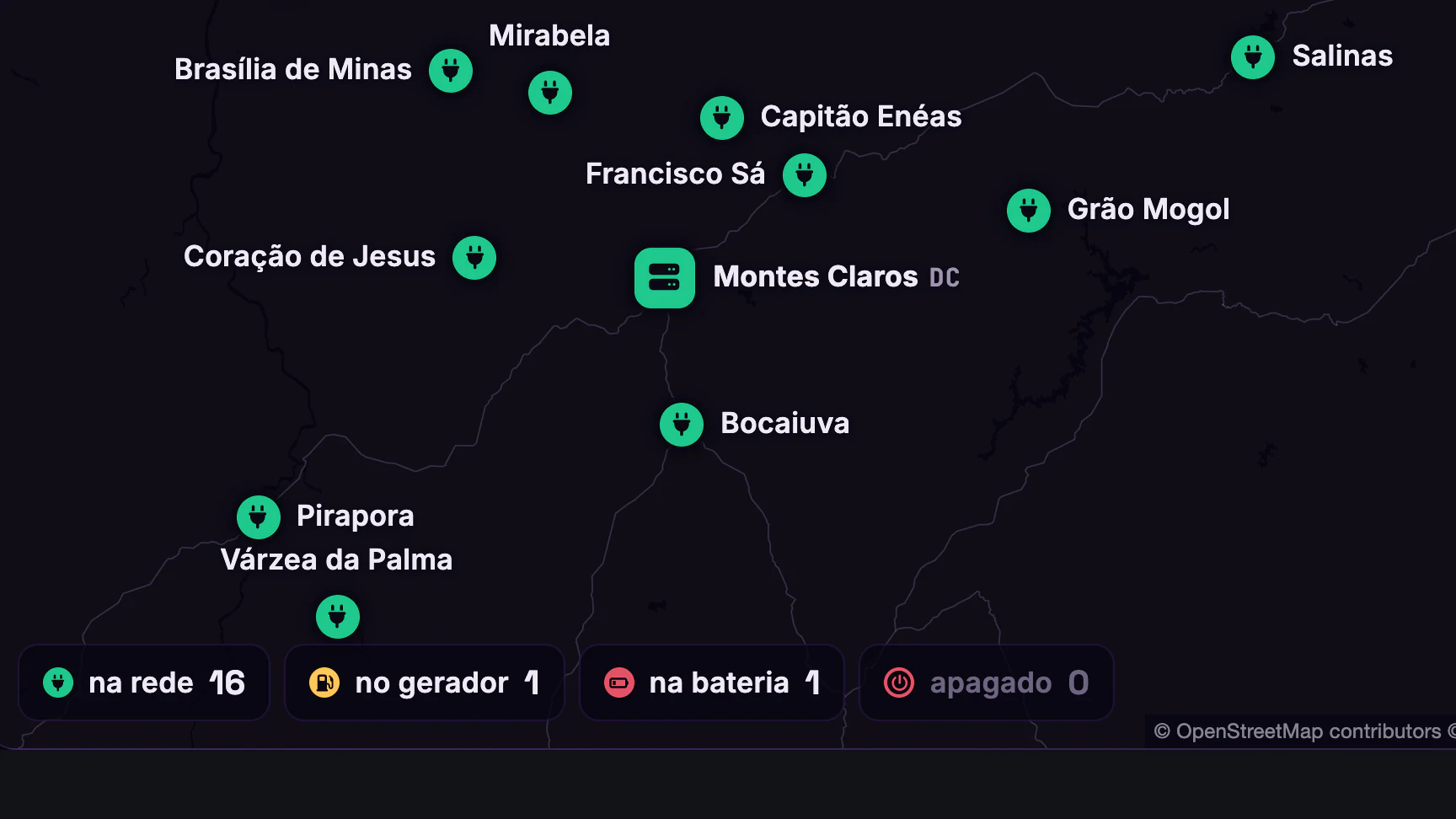

Geradores, Nobreaks e Baterias dos 18 Sites · Energia agora · O DC Montes Claros e a legenda

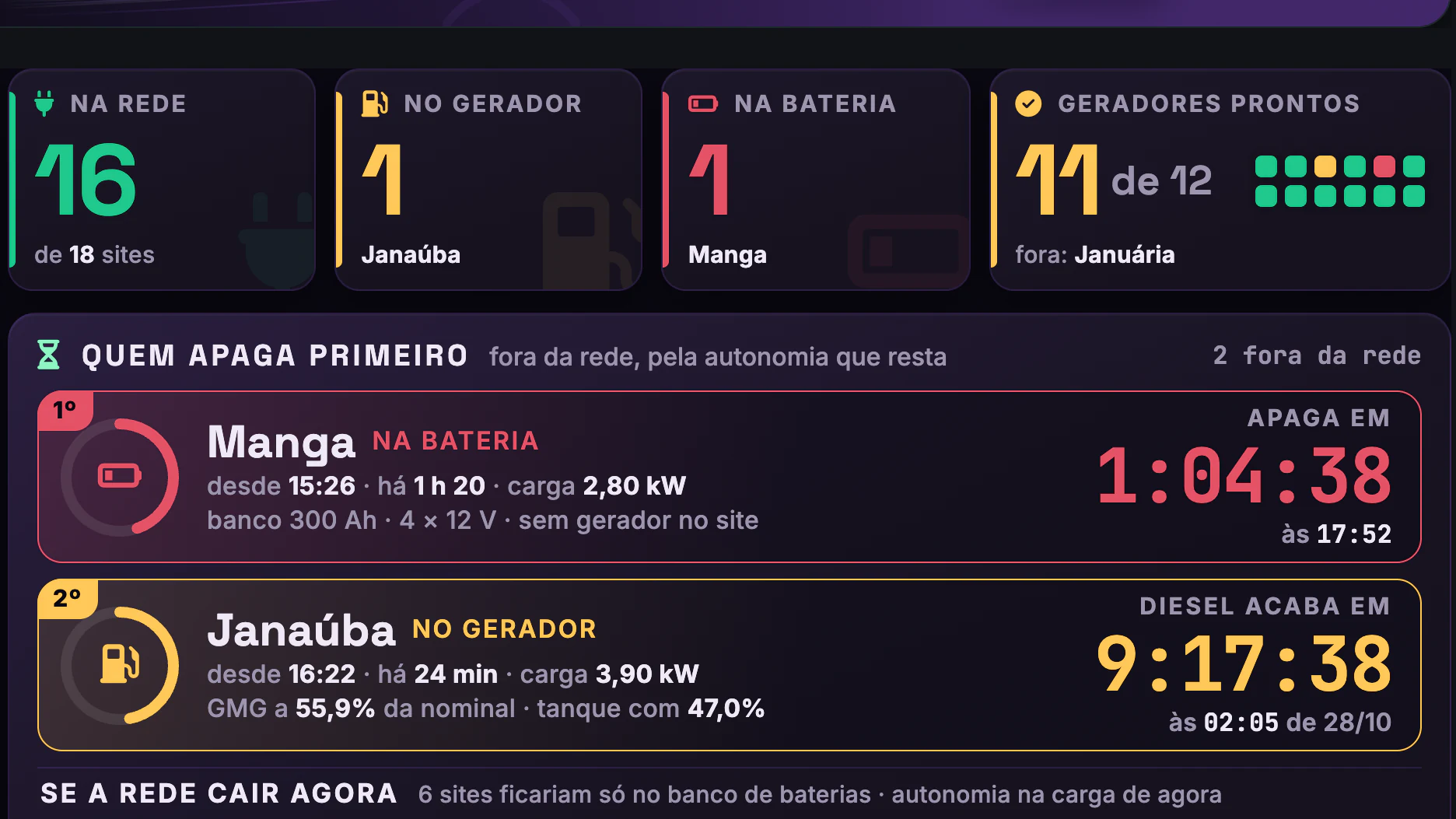

Geradores, Nobreaks e Baterias dos 18 Sites · Energia agora · Contadores e quem apaga primeiro

Geradores, Nobreaks e Baterias dos 18 Sites · Energia agora · Se a rede cair agora e as quedas

Role para ver o resto do quadro

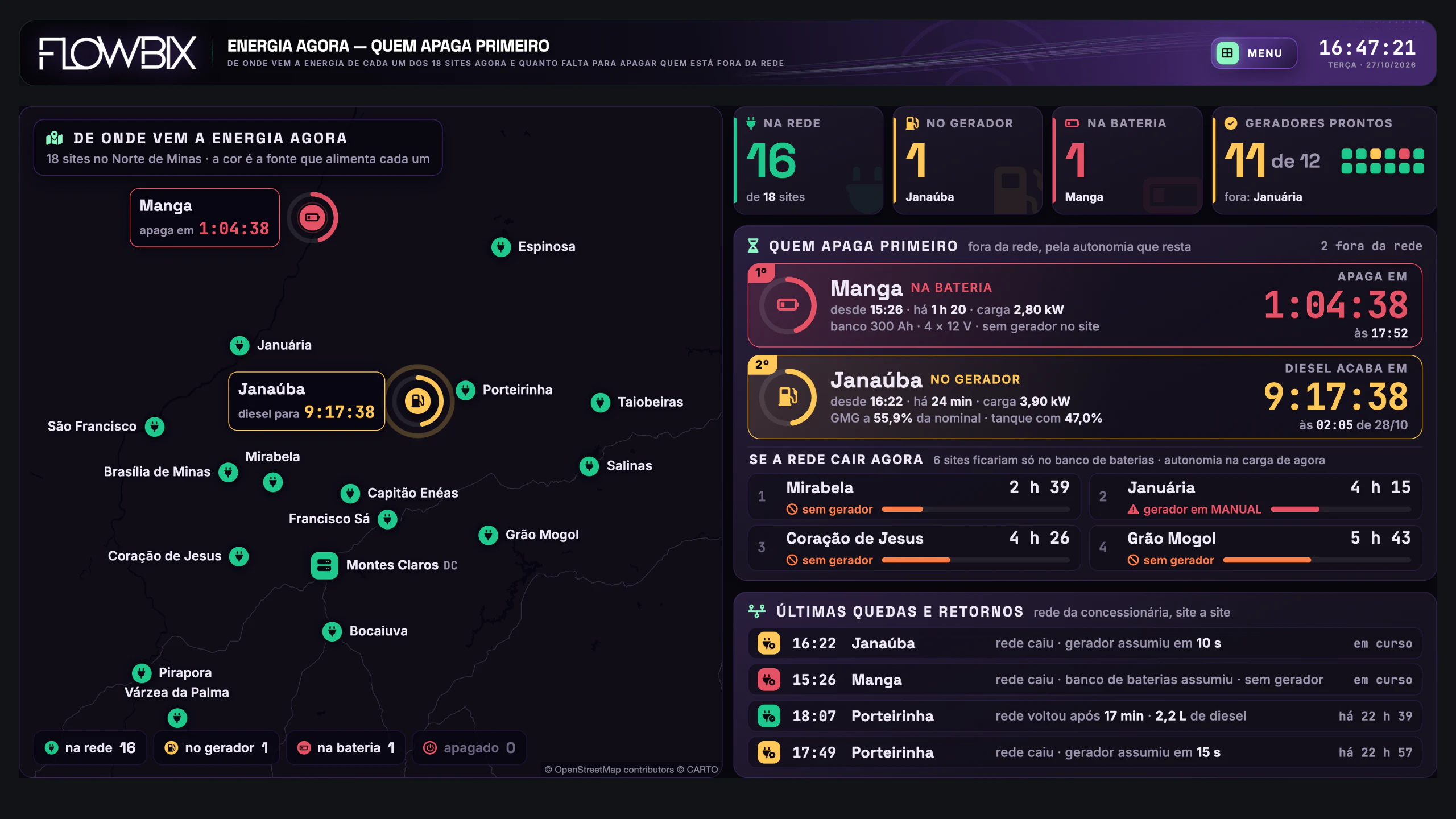

Vista 1 de 5 · Tela inteiraA tela das 16:47:21 traz, à esquerda, o mapa dos 18 sites, cada um na cor da fonte que o alimenta; à direita, os contadores por fonte, quem apaga primeiro, quem fica só na bateria se a rede cair e as últimas quedas.

09Os 18 sites agora

Energia agora

De onde vem a energia de cada um dos 18 sites agora, quanto falta para apagar quem está fora da rede e quem vem depois?

Na rede agora16 de 18

Manga apaga em1:04:38

Diesel de Janaúba9:17:38

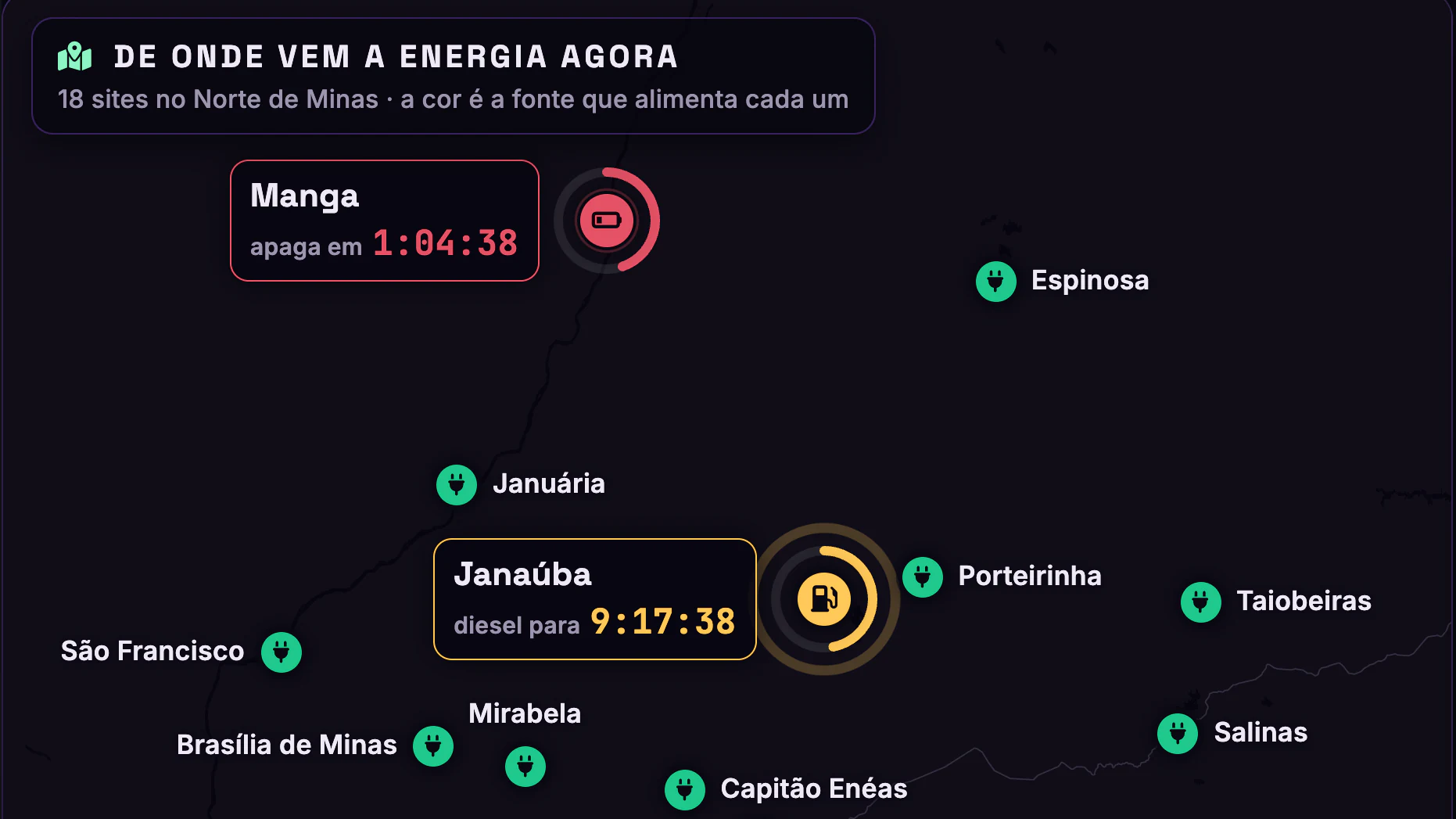

Manga está no banco de baterias desde 15:26 e não tem gerador no site. É o 1º da fila: apaga em 1:04:38, às 17:52.
Janaúba está no gerador desde 16:22, com o tanque a 47,0 %. O diesel acaba em 9:17:38, às 02:05 de 28/10.

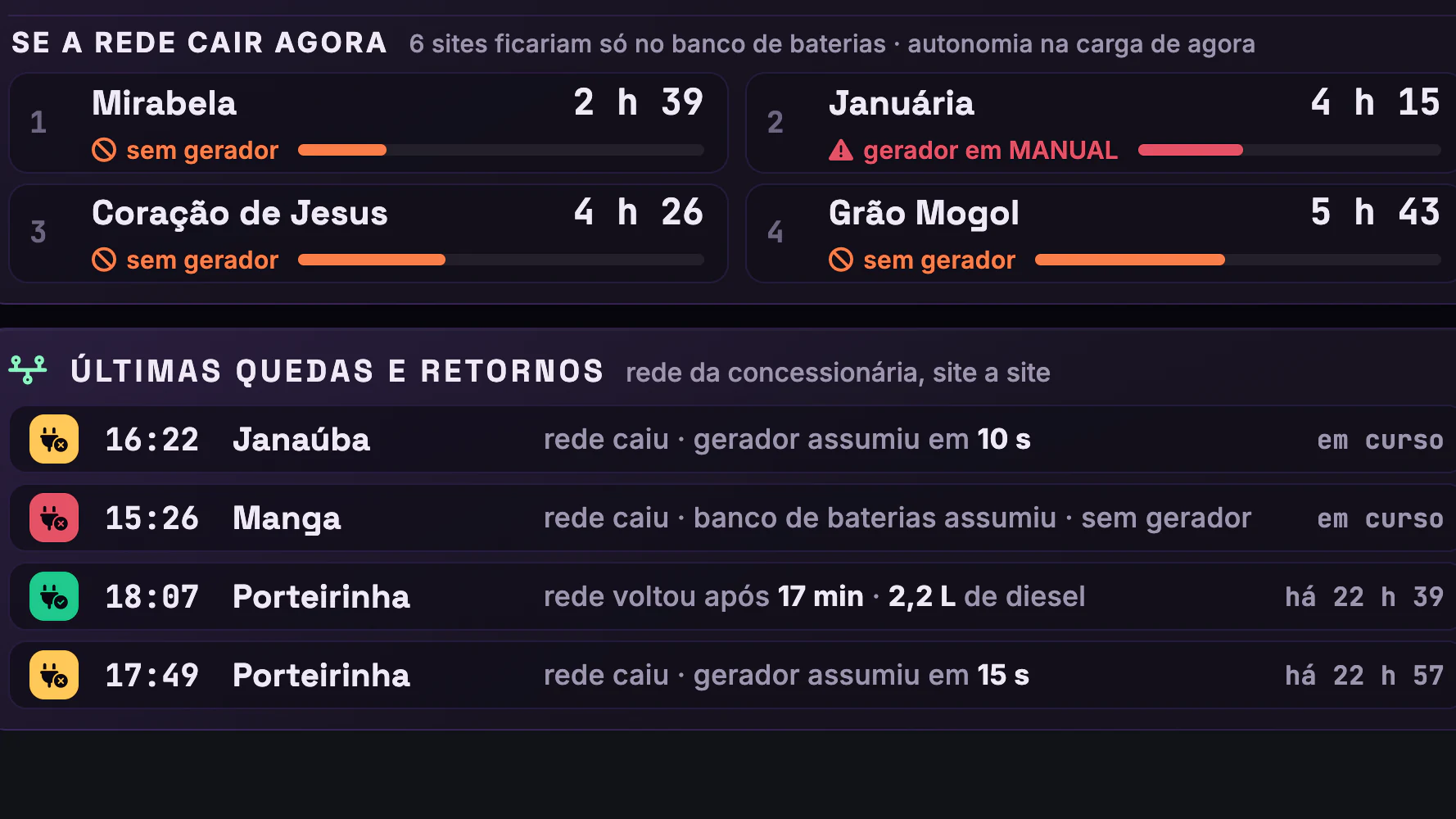

Se a rede cair agora, 6 sites ficam só no banco. A lista abre com Mirabela, sem gerador, e logo depois vem Januária, com 4 h 15 e o gerador em MANUAL.
Nas últimas quedas, o gerador assumiu em 10 s em Janaúba e em 15 s em Porteirinha, onde gastou 2,2 L de diesel até a rede voltar, às 18:07.

Por que importa

A tela junta a fonte de cada um dos 18 sites e o relógio de quem saiu da rede. O NOC vê que Manga, sem gerador, apaga às 17:52 e decide se manda equipe ou gerador móvel, programa o abastecimento de Janaúba antes das 02:05 e corrige o que deixaria um site só na bateria, como o gerador de Januária em MANUAL.

Na frente · Os 18 sites agora

Agora

Flowbix/Quem confia

10 / 11

Quem confia

Empresas que
rodam Flowbix

Varejo, indústria, logística, energia e saúde com monitoramento e observabilidade Flowbix em produção.

16empresas entre os
clientes Flowbix

Flowbix · Geradores, Nobreaks e Baterias dos 18 Sites · Vamos conversar · 11 / 11

Próximo passo

Qual dos seus sitesapaga primeiro?

Agende uma conversa com o time comercial da Flowbix e veja estes dashboards montados sobre os geradores, nobreaks e retificadoras da sua operação, do controlador do grupo ao SOH de cada pack.

Siteflowbix.com

WhatsApp comercial+55 11 5192-3351

E-mailequipecomercial@flowbix.com

service · Flowbix

Comercial · Flowbix

Conta verificada

Escaneie para iniciar uma conversa

Quando a rede cai,quem segura o site

Sete elos, da rede à carga de cada site

Januária em MANUAL, nota 34

75 quedas, 1 apagão

Pack 5 com SOH de 71 %

Manga apaga às 17:52

12 geradores, por Modbus

Nobreak e retificadora

Dashboards Flowbix

NOC e manutenção

O menu e ascinco telas

31 vistas na resolução original

Empresas querodam Flowbix

Qual dos seus sitesapaga primeiro?

Comercial · Flowbix

O menu e as
cinco telas

Empresas que
rodam Flowbix
