Quanto o bancoaguenta de verdade

O dashboard de energia DC da Flowbix em prints reais: 40 POPs, da entrada AC às URs, ao banco de baterias e às cargas, com quem está na bateria agora e quantas horas cada banco aguenta de verdade.

40 POPsRetificadores e URsBarramento −48 VBancos VRLAAutonomia × templateCurva de descargaFaltas de ACFluxo de energia

40POPs, da entrada AC às cargas

3POPs na bateria agora

11POPs abaixo da curva do banco

308faltas de AC em 30 dias

Prints reais do dashboard de energia DC dos POPs da Flowbix · ambiente de demonstração

Energia DC dos POPs/Como funciona

02 / 10

Como funciona

Do retificador às horas de bateria

O Zabbix lê os retificadores com templates como o Delta Retificador by SNMP e calcula o autonomy.time = {$BATTERY_CAPACITY} ÷ (carga × 1,15). O Grafana da Flowbix desenha a planta, a rede, as descargas e o fluxo, com a potência como tensão do barramento × corrente de cada ramo.

A corrente no caminho do cabo

A planta do abrigo põe cada ampère no seu trecho: no NC-05 sem AC, o quadro DC marca 0,0 A das URs e 43,9 A saindo do banco.

O banco de verdade, não o do papel

O anel do template e o ponto do banco ficam no mesmo gráfico: 424,4 h no papel, 378,4 h de verdade e 11 POPs abaixo da curva.

O limiar de cada controlador

A curva de descarga mostra se o aviso do equipamento confere: na linha de 49 V, o "80%" do Delta chega com 16,5% tirado do banco.

Rede e bancos na mesma conta

Potência é a tensão do barramento × a corrente de cada ramo: agora, 32,77 kW vêm da rede pelas URs e 3,45 kW saem dos bancos.

Os 40 POPs

40 POPs

Em cada abrigo, o retificador e suas URs, o barramento de 48 V, o banco VRLA e as cargas DC do rack

coleta

Zabbix

308 faltas em 30 dias

Os templates leem cada retificador, calculam o autonomy.time e marcam falta de AC, fusível aberto e banco desconectado

desenha

Grafana da Flowbix

5 abas

A planta do abrigo, os anéis da rede, a curva carga × autonomia, as descargas de 30 dias e o fluxo em kW

orienta

Quem opera e quem decide

11 abaixo da curva

O NOC vê quem está na bateria e quanto resta; a gestão vê os bancos que entregam menos do que o template diz

Energia DC dos POPs/Mapa dos dashboards

03 / 10

Mapa dos dashboards

5 abas em
3 frentes

As 5 abas do dashboard, na ordem do Grafana. Cada uma abre com a tela inteira e segue com zooms nas regiões principais.

Na bateria agora2 abas · 10 vistas

Quanto aguenta2 abas · 10 vistas

Para onde vai1 aba · 5 vistas

Tela cheia

25 vistas na resolução original

Clique num print para ampliar; as setas passam por todas as vistas, na ordem do deck.

cliqueampliarodazoom←→trocaEscfecha

tela inteira + 4 zooms

04Na bateria agoraPlanta do abrigo

tela inteira + 4 zooms

05Na bateria agoraPlanta da rede

tela inteira + 4 zooms

06Quanto aguentaCarga × autonomia

tela inteira + 4 zooms

07Quanto aguentaDescargas

tela inteira + 4 zooms

08Para onde vaiFluxo de energia

Energia DC dos POPs/Na bateria agora/Planta do abrigo

Print real · dashboard Flowbix04 / 10

Grafana · Energia DC dos POPs · Planta do abrigovista 1 de 5 · Tela inteira

Energia DC dos POPs · Planta do abrigo · Tela inteira

Energia DC dos POPs · Planta do abrigo · Da rede AC ao barramento

Energia DC dos POPs · Planta do abrigo · Quadro DC, rack e corrente

Energia DC dos POPs · Planta do abrigo · O banco de baterias e a legenda

Energia DC dos POPs · Planta do abrigo · POP NC-05 na bateria

Role para ver o resto do quadro

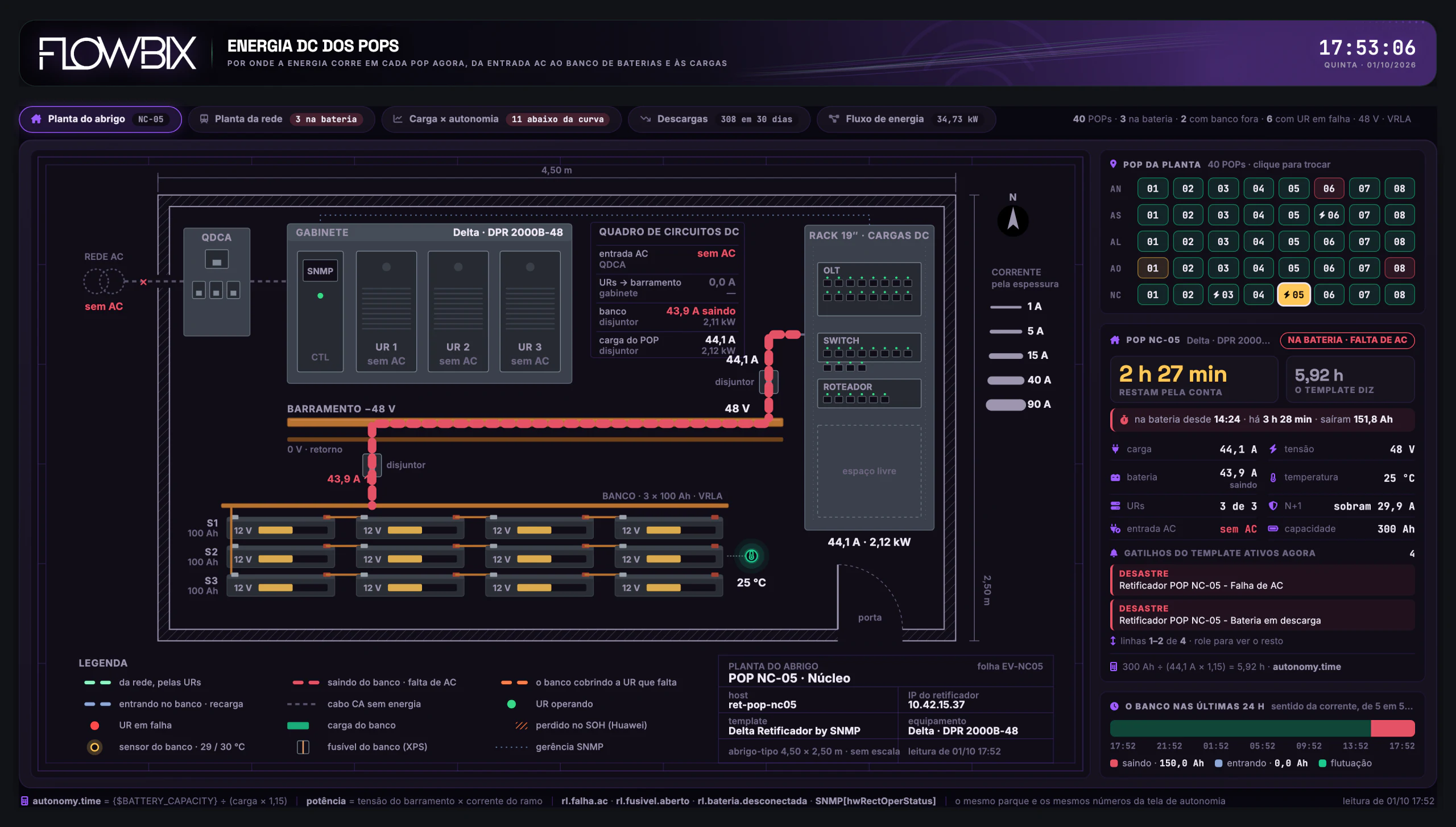

Vista 1 de 5 · Tela inteiraA planta do abrigo-tipo de 4,50 × 2,50 m do POP NC-05, da rede AC ao rack; à direita, os 40 POPs, o cartão do NC-05 e o banco nas últimas 24 h.

04Na bateria agora

Planta do abrigo

No POP NC-05, sem AC, por onde a energia corre agora, do banco de baterias ao rack, e quanto tempo de bateria resta?

Restam pela conta2 h 27

O template diz5,92 h

Saindo do banco43,9 A

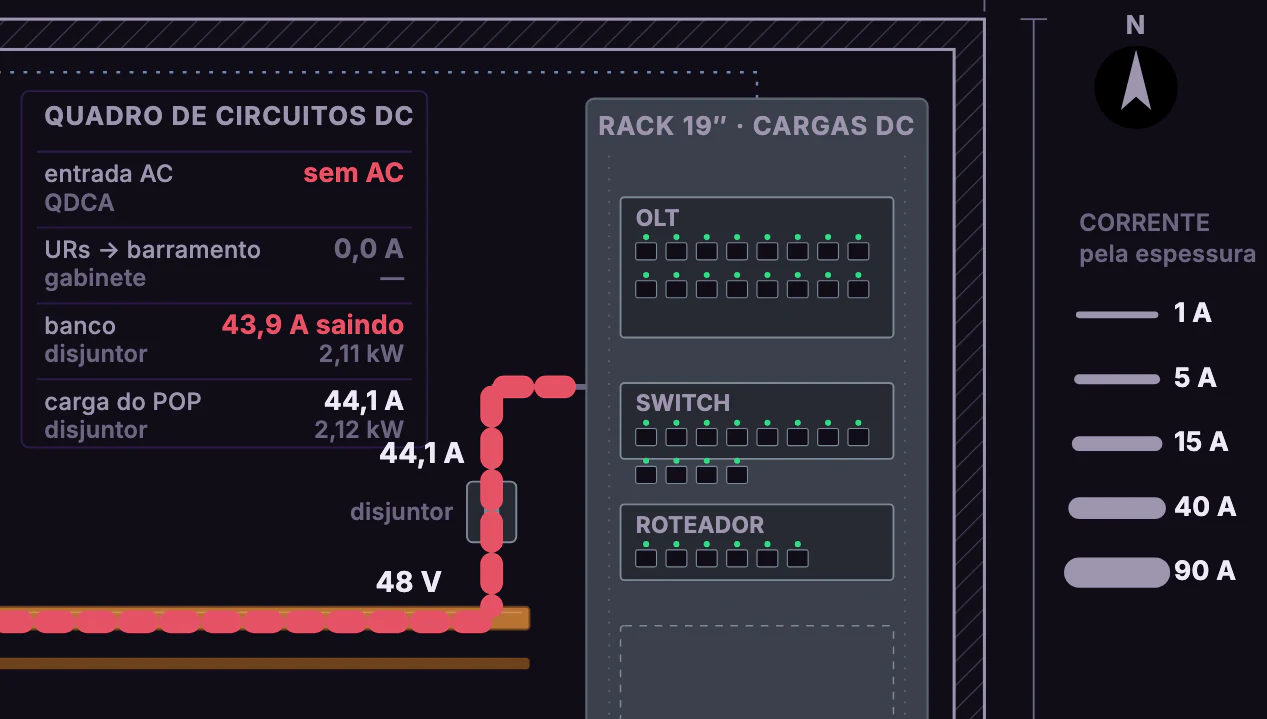

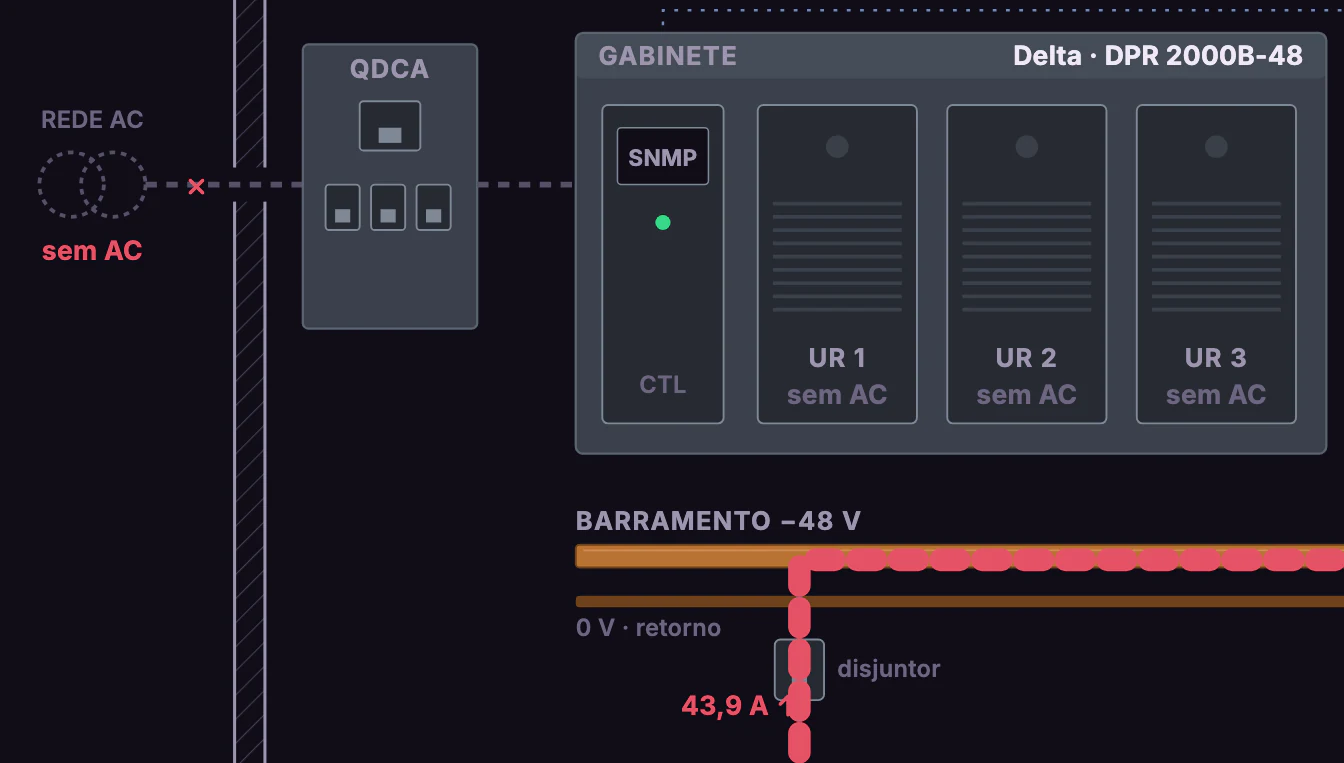

As URs 1, 2 e 3 do gabinete Delta DPR 2000B-48 aparecem sem AC, e o quadro DC marca 0,0 A das URs ao barramento.

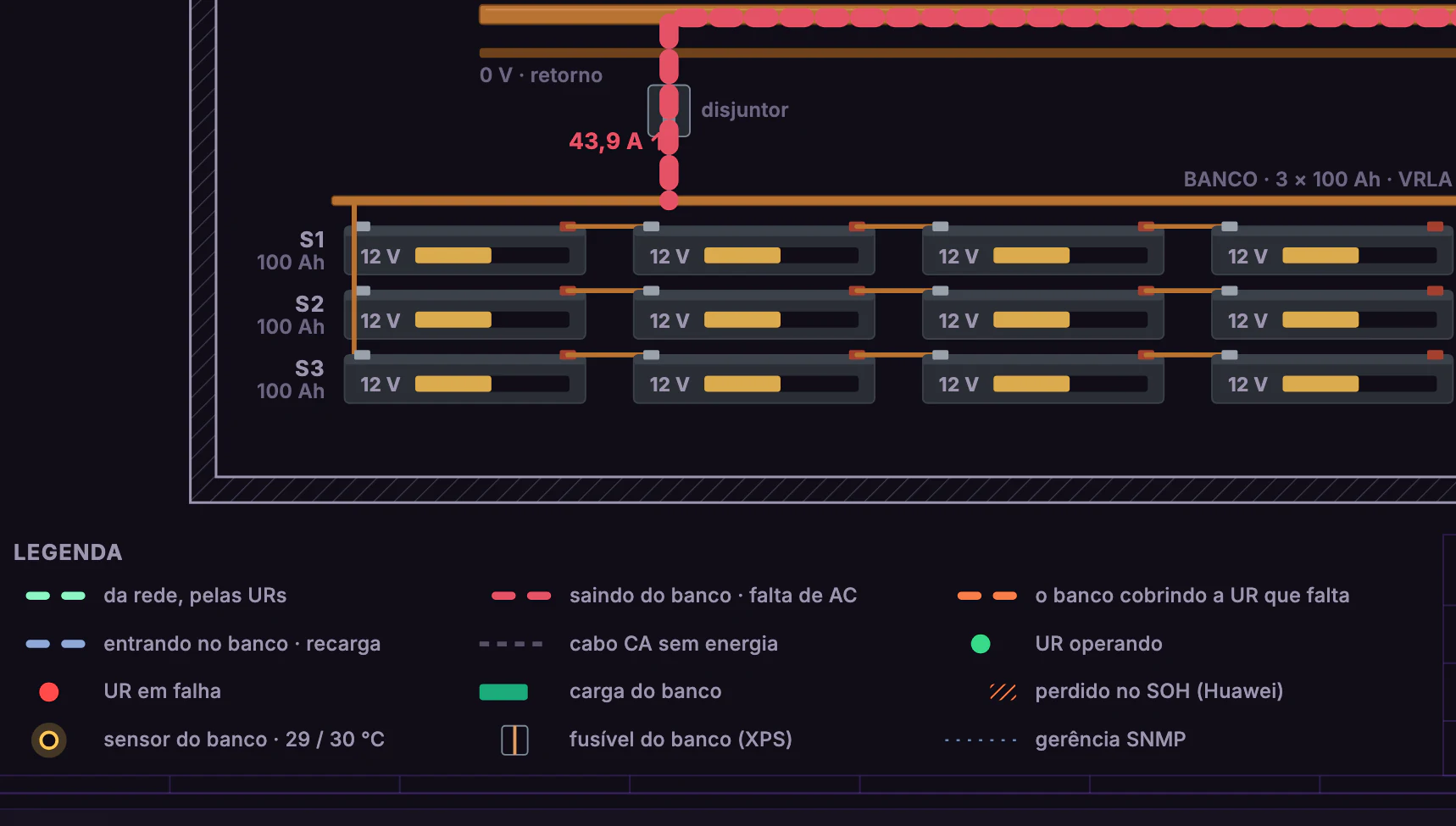

O banco de 3 × 100 Ah em VRLA entrega 43,9 A (2,11 kW), e a carga do POP puxa 44,1 A (2,12 kW) a 48 V.

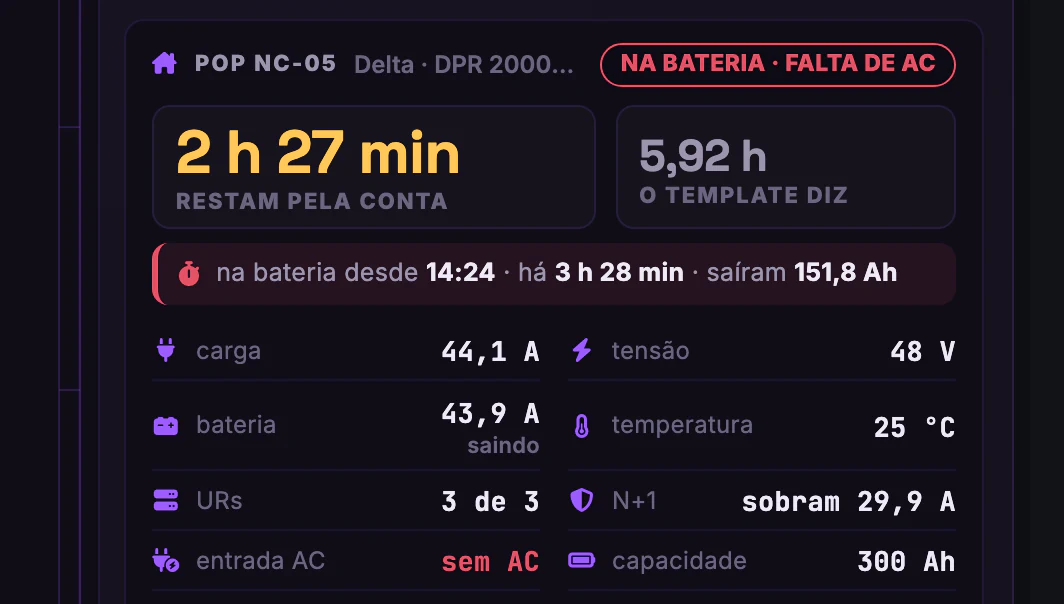

O NC-05 está na bateria desde 14:24, há 3 h 28 min: saíram 151,8 Ah e restam 2 h 27 min pela conta.
O template diz 5,92 h; dos 4 gatilhos ativos, os 2 à vista são de desastre: Falha de AC e Bateria em descarga.

Por que importa

A planta desenha o abrigo-tipo do POP e põe a corrente no caminho físico, da rede AC às URs, ao barramento −48 V, ao banco e ao rack, com traço mais grosso para mais corrente. Na falta de AC, o NOC vê que os 43,9 A saem do banco e lê lado a lado 2 h 27 min pela conta e 5,92 h do template.

Na frente · Na bateria agora

Planta do abrigo Planta da rede

Energia DC dos POPs/Na bateria agora/Planta da rede

Print real · dashboard Flowbix05 / 10

Grafana · Energia DC dos POPs · Planta da redevista 1 de 5 · Tela inteira

Energia DC dos POPs · Planta da rede · Tela inteira

Energia DC dos POPs · Planta da rede · Bancos fora e o Núcleo na bateria

Energia DC dos POPs · Planta da rede · Os três na bateria

Energia DC dos POPs · Planta da rede · O Anel Sul e o AS-06

Energia DC dos POPs · Planta da rede · A menor de cada anel

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraJunta os 40 POPs em anéis de 8 estações, cada uma com as horas que o banco aguenta; à direita, os 3 POPs na bateria e o resumo de cada anel.

05Na bateria agora

Planta da rede

Dos 40 POPs, quais estão na bateria agora, quais estão com banco fora e quanto aguenta o pior POP de cada anel?

POPs na bateria3

Com banco fora2

Oeste abaixo de 4 h2

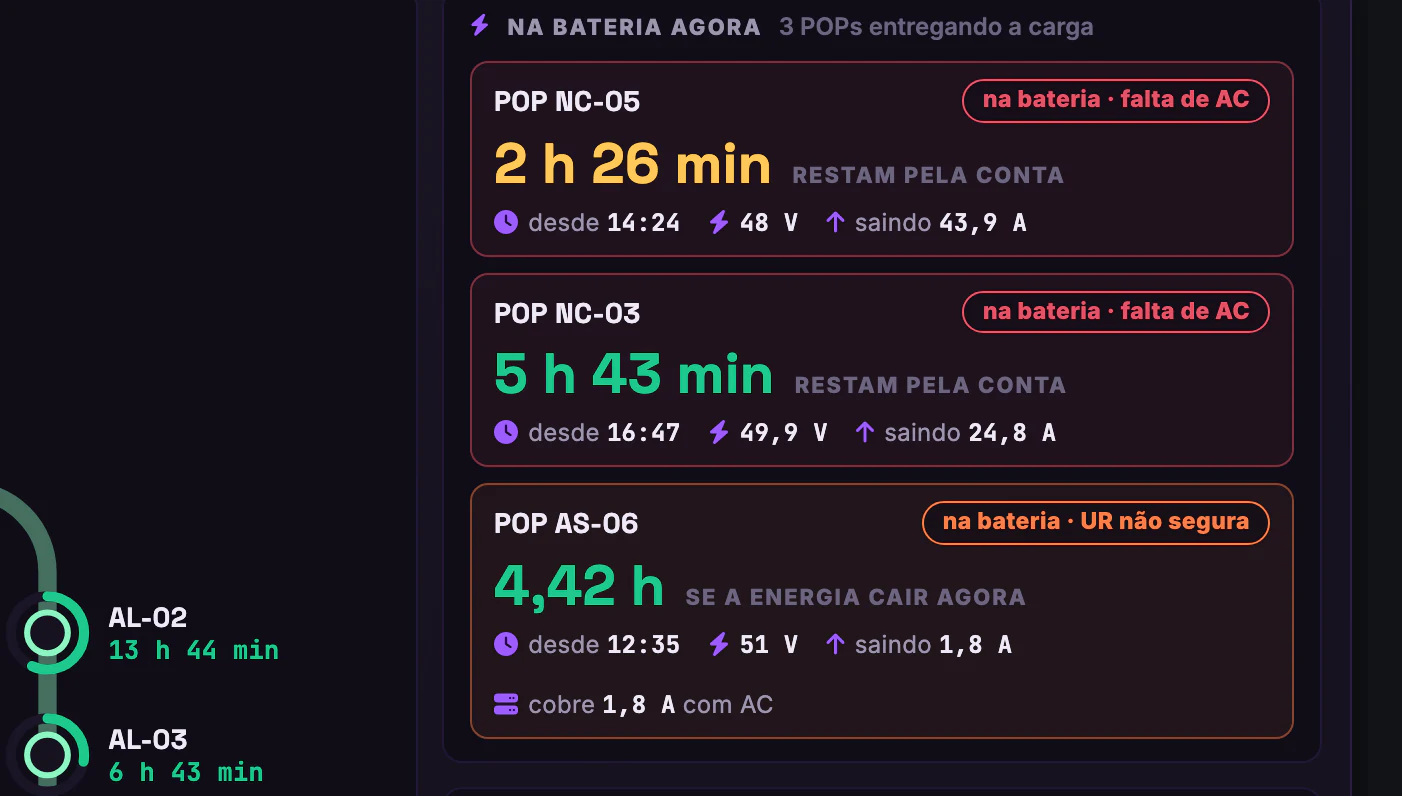

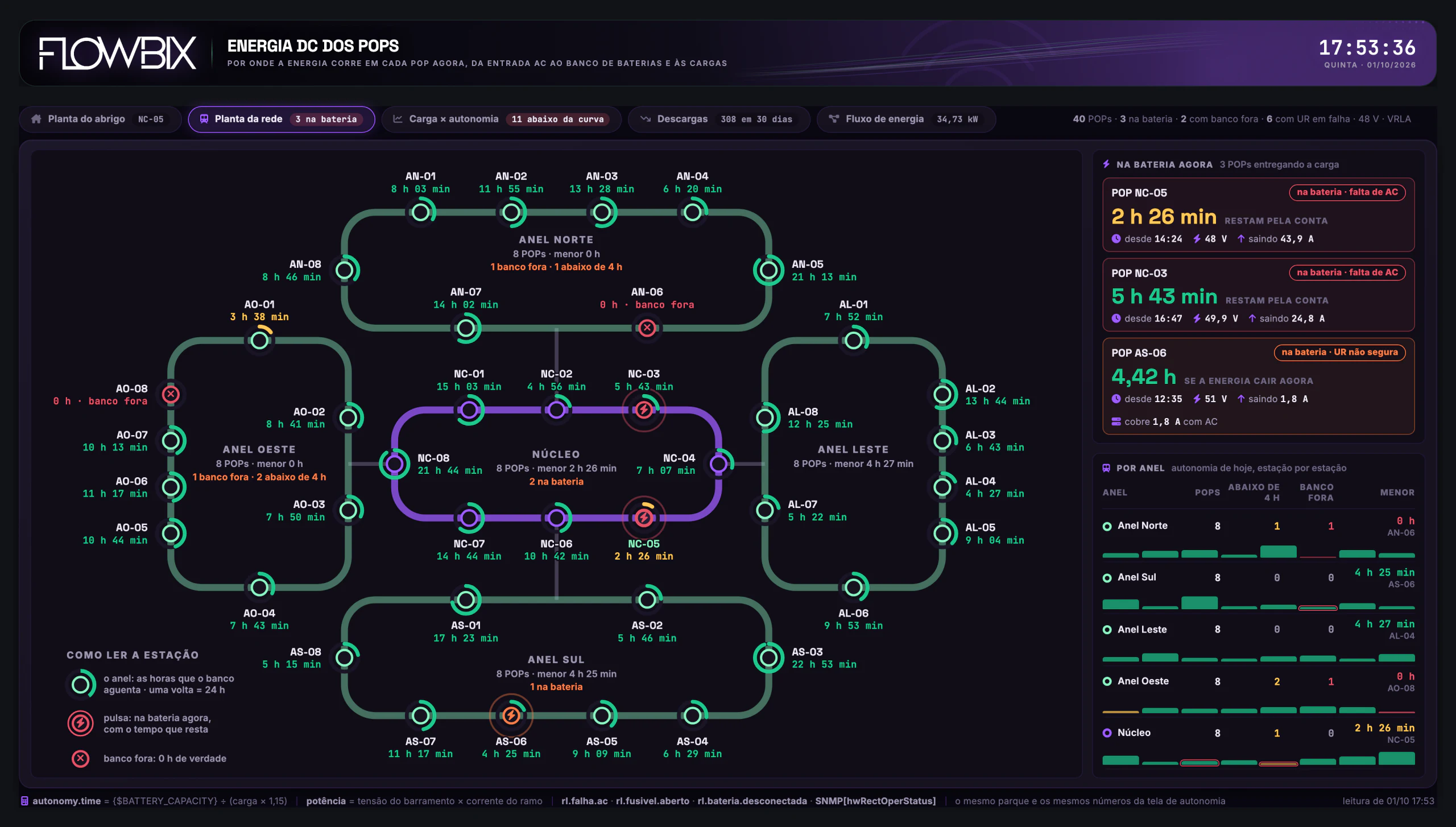

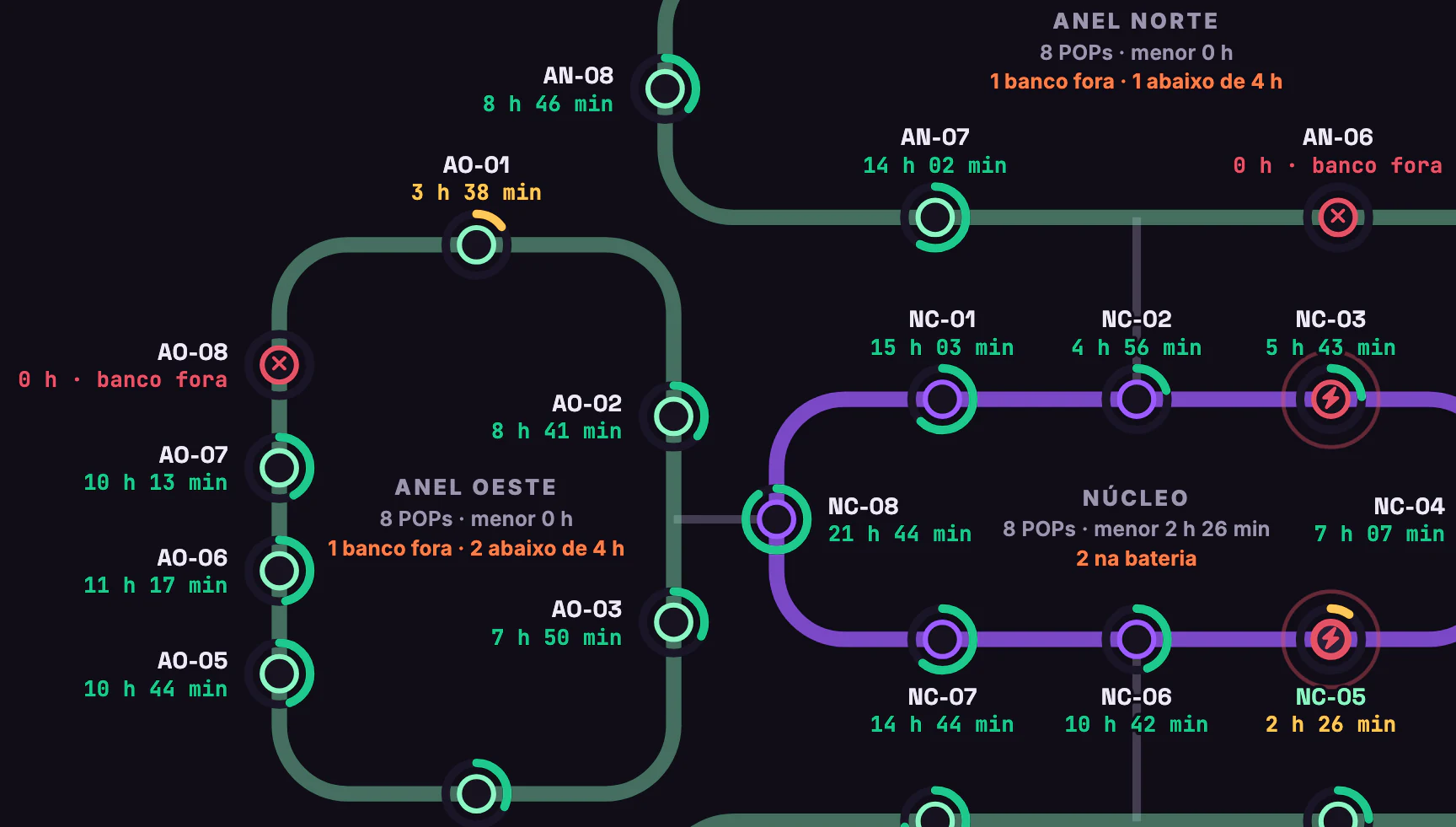

Dos 3 POPs na bateria, 2 estão por falta de AC: o NC-05 e o NC-03, este desde 16:47 e com 5 h 43 min pela conta.
Norte e Oeste têm 1 banco fora cada, com X e 0 h; no Oeste, o AO-01 também fica abaixo de 4 h, com 3 h 38 min.

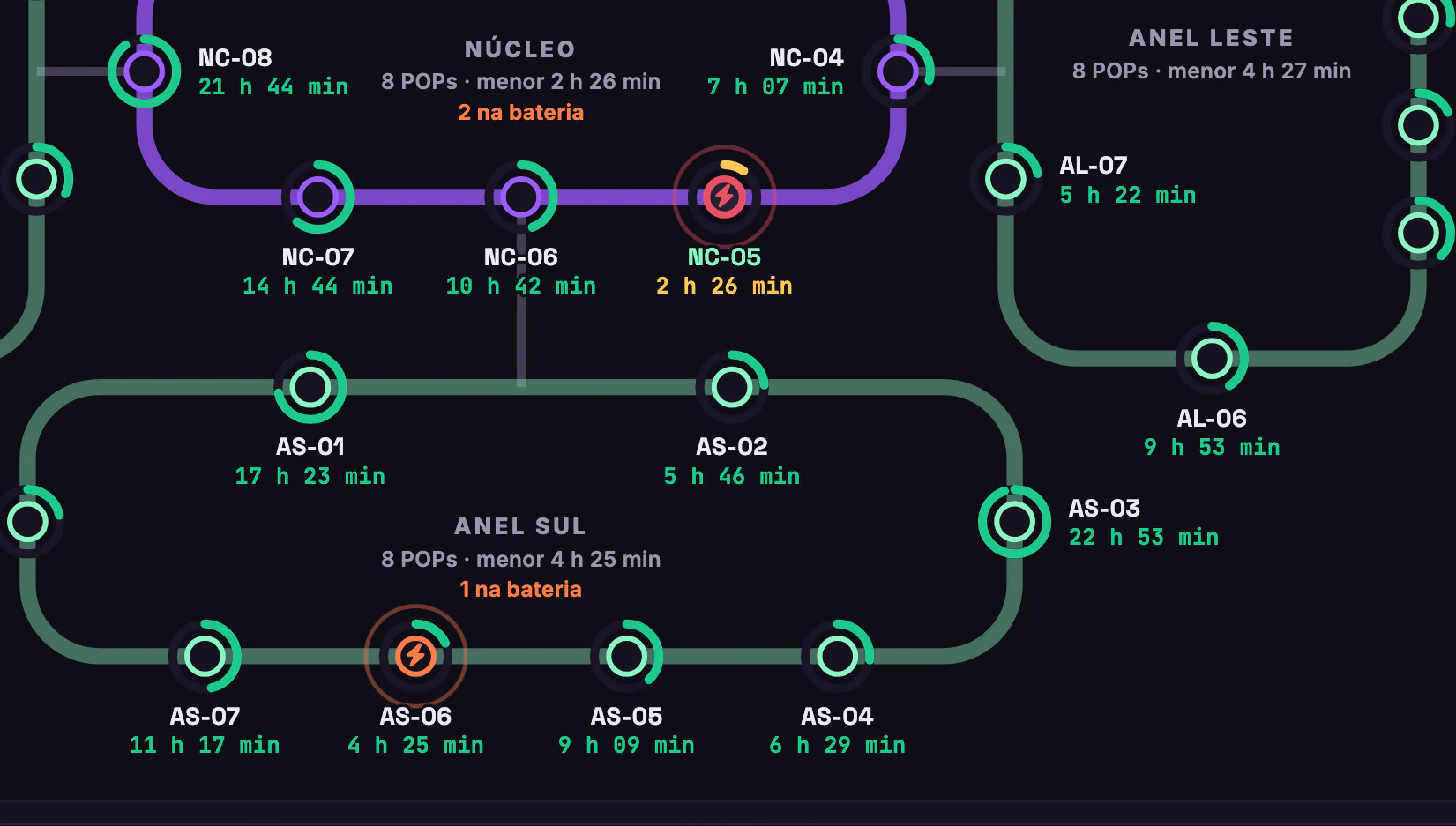

No AS-06 a UR não segura: desde 12:35 o banco cobre 1,8 A com AC e, se a energia cair agora, aguenta 4,42 h.

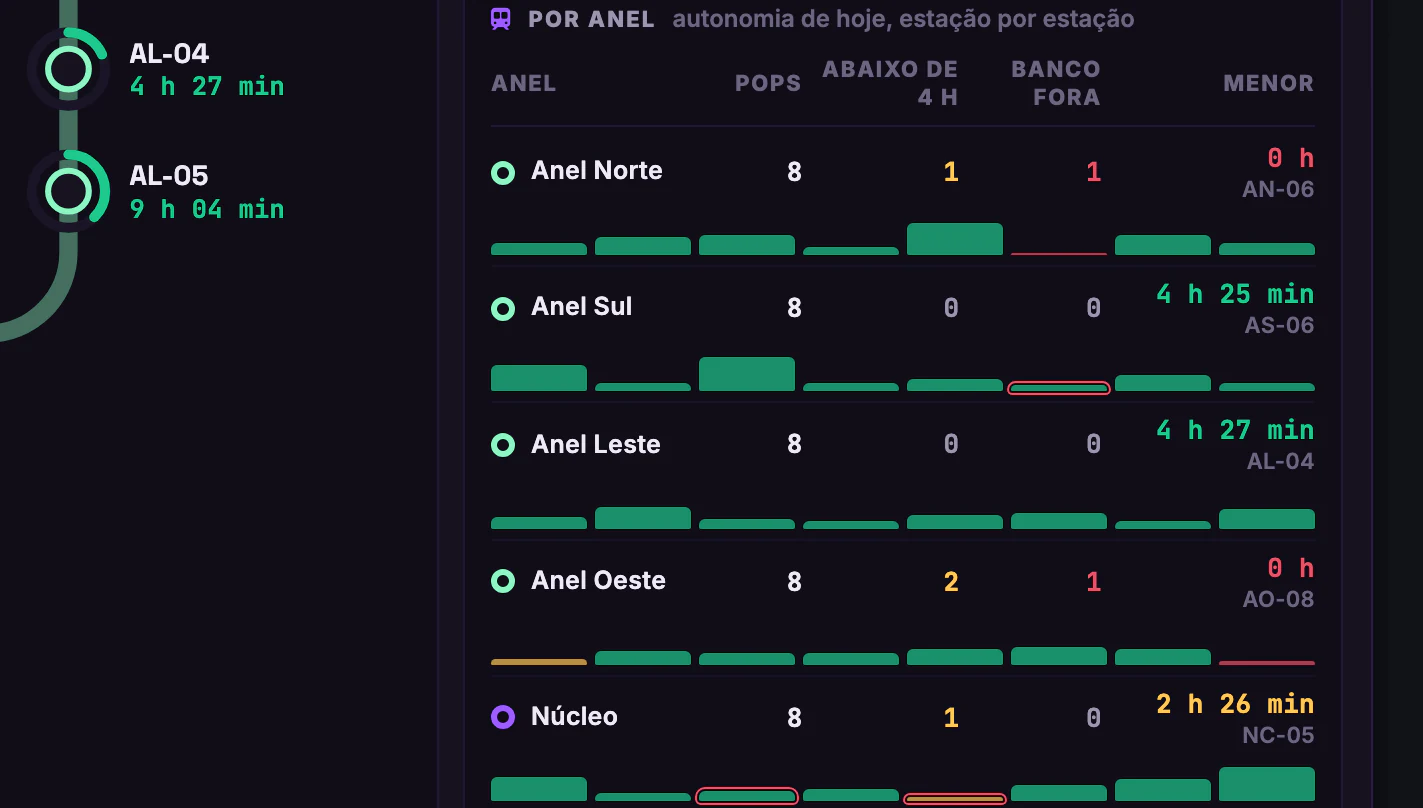

Sul e Leste não têm POP abaixo de 4 h nem banco fora; a menor do Leste é a do AL-04, com 4 h 27 min.

Por que importa

A planta põe os 40 POPs num só mapa, cada um com as horas que o banco aguenta, e destaca quem está na bateria agora e quem está com banco fora. Assim a operação vê qual POP cai primeiro se o AC não voltar e onde não há banco para segurar a próxima falta de energia.

Na frente · Na bateria agora

Planta do abrigo Planta da rede

Energia DC dos POPs/Quanto aguenta/Carga × autonomia

Print real · dashboard Flowbix06 / 10

Grafana · Energia DC dos POPs · Carga × autonomiavista 1 de 5 · Tela inteira

Energia DC dos POPs · Carga × autonomia · Tela inteira

Energia DC dos POPs · Carga × autonomia · AN-06 e AO-08 em 0 h

Energia DC dos POPs · Carga × autonomia · Em volta do mínimo de 4 h

Energia DC dos POPs · Carga × autonomia · Abaixo da curva do próprio banco

Energia DC dos POPs · Carga × autonomia · Fim da lista e banco cadastrado

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraÀ esquerda, cada POP pela corrente da carga e pelas horas de autonomia, sobre as isolinhas de 50 a 400 Ah; à direita, os 11 abaixo da curva e o banco cadastrado.

06Quanto aguenta

Carga × autonomia

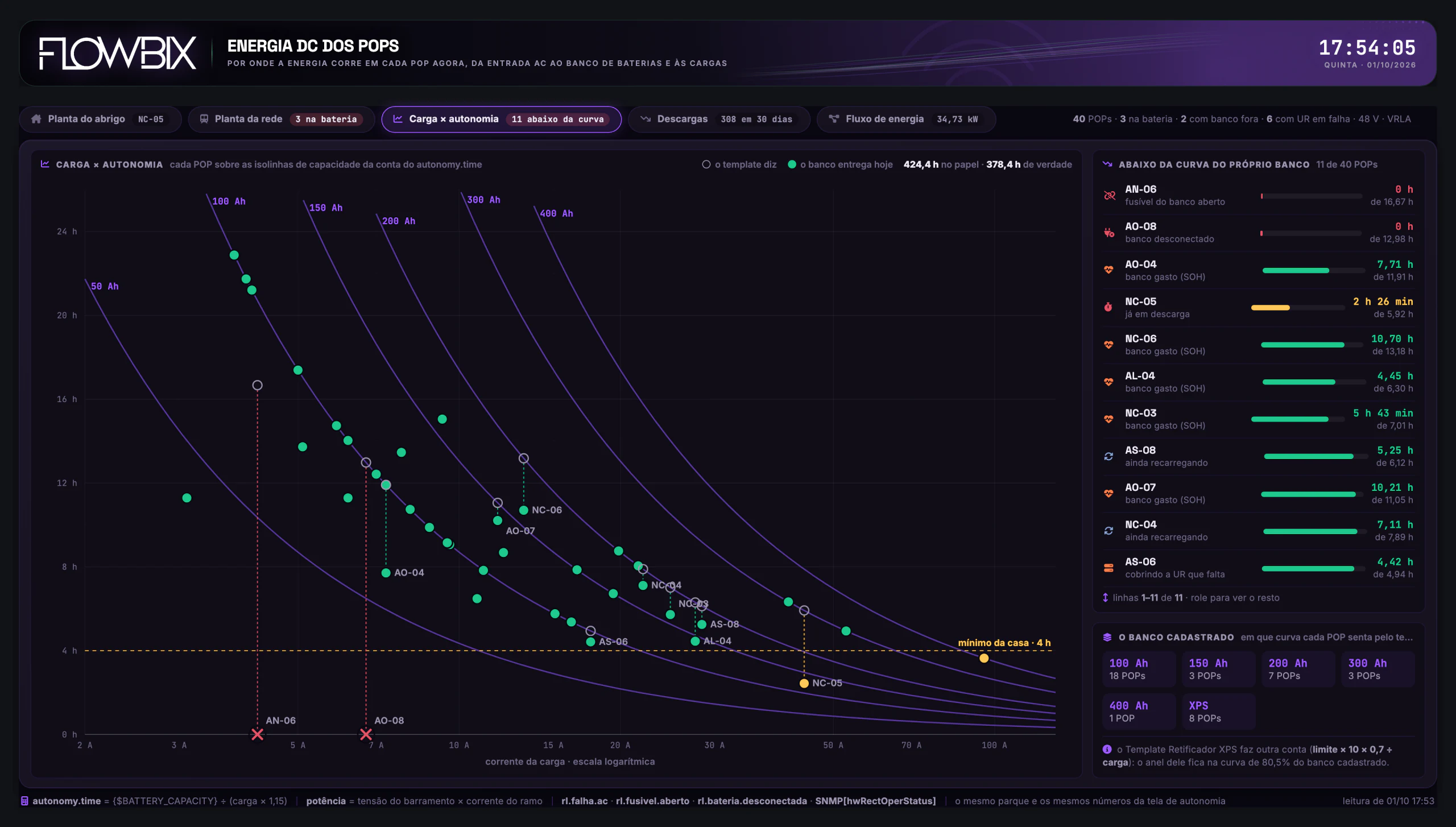

Com a carga de agora, quantas horas cada banco segura de verdade e em quais POPs isso fica abaixo do que o template promete?

POPs abaixo da curva11 de 40

Horas no papel424,4 h

Horas de verdade378,4 h

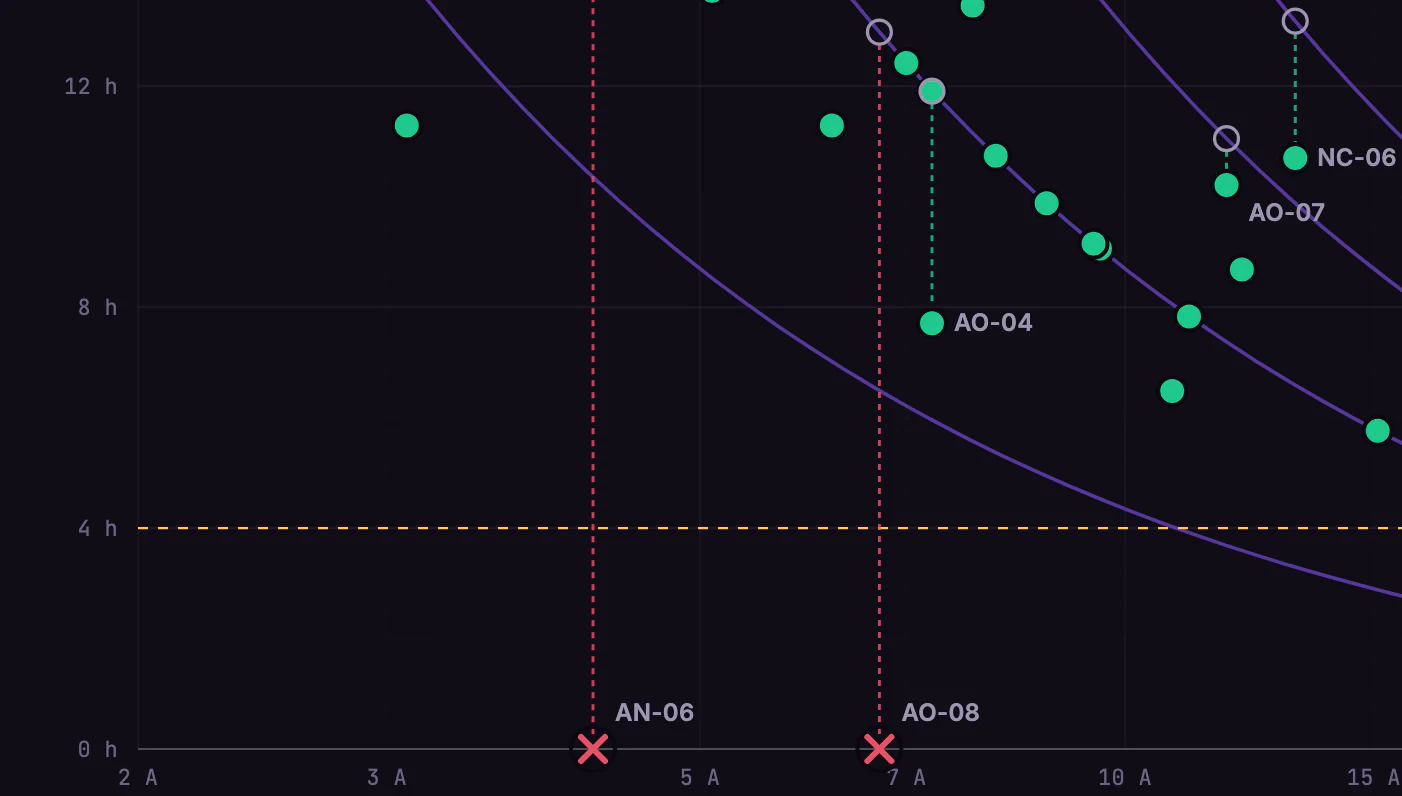

AN-06 (fusível do banco aberto) e AO-08 (banco desconectado) estão em 0 h, de 16,67 h e 12,98 h.
AS-08 e NC-04, ainda recarregando, entregam 5,25 h de 6,12 h e 7,11 h de 7,89 h.

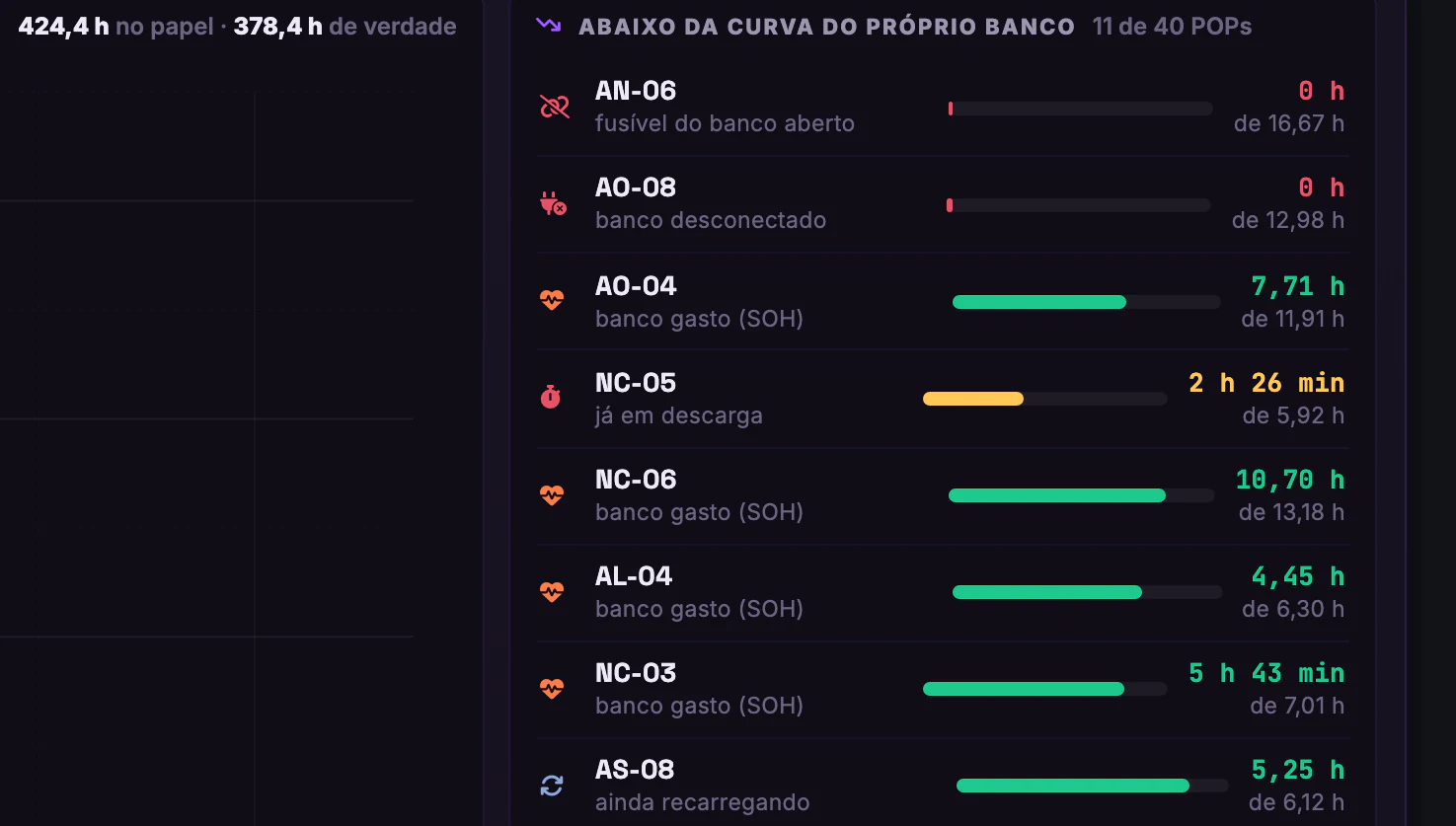

Com banco gasto (SOH), o AO-04 entrega 7,71 h de 11,91 h, o NC-06 10,70 h de 13,18 h e o AL-04 4,45 h de 6,30 h.

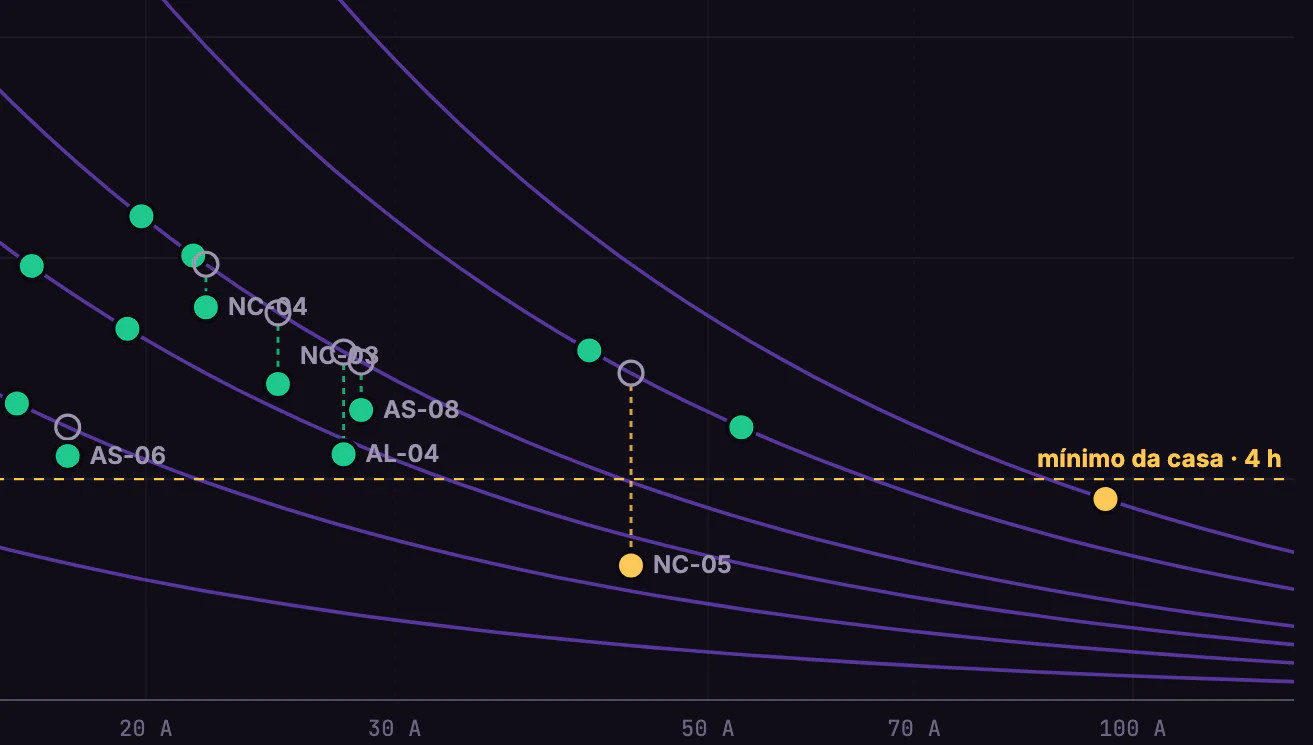

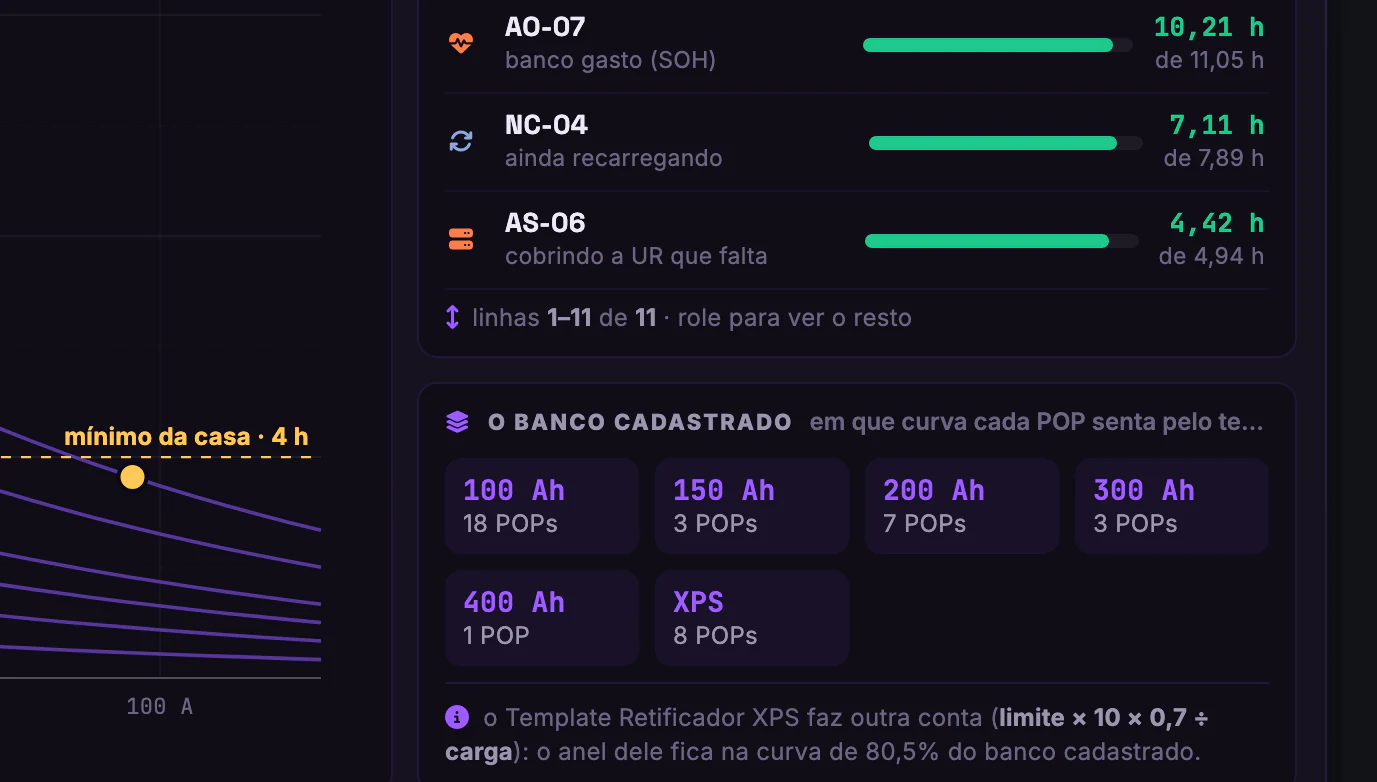

18 POPs sentam na curva de 100 Ah; nos 8 XPS, o anel do template fica na curva de 80,5% do banco cadastrado.

Por que importa

O template calcula a autonomia pela capacidade cadastrada e a corrente da carga, mas um banco com fusível aberto, SOH gasto ou ainda recarregando entrega menos. A tela põe o anel do template e o ponto do banco no mesmo gráfico, 424,4 h no papel e 378,4 h de verdade, e lista os 11 abaixo da curva.

Na frente · Quanto aguenta

Carga × autonomia Descargas

Energia DC dos POPs/Quanto aguenta/Descargas

Print real · dashboard Flowbix07 / 10

Grafana · Energia DC dos POPs · Descargasvista 1 de 5 · Tela inteira

Energia DC dos POPs · Descargas · Tela inteira

Energia DC dos POPs · Descargas · As três descargas de agora

Energia DC dos POPs · Descargas · Do "50%" ao corte do banco

Energia DC dos POPs · Descargas · Cinco cartões e o alto do relógio

Energia DC dos POPs · Descargas · A hora, o dia e o que está em curso

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraÀ esquerda, a curva de descarga dos 30 dias com as três descargas de agora; à direita, o relógio das 308 faltas de AC, os cinco cartões e as faltas por dia da semana.

07Quanto aguenta

Descargas

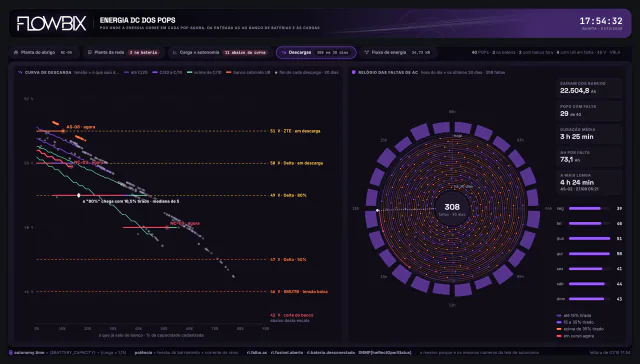

Quanto os bancos dos POPs descarregaram em 30 dias, até que tensão e em que hora do dia as faltas de AC se repetem?

Faltas de AC · 30 dias308

POPs com falta29 de 40

Duração média da falta3 h 25

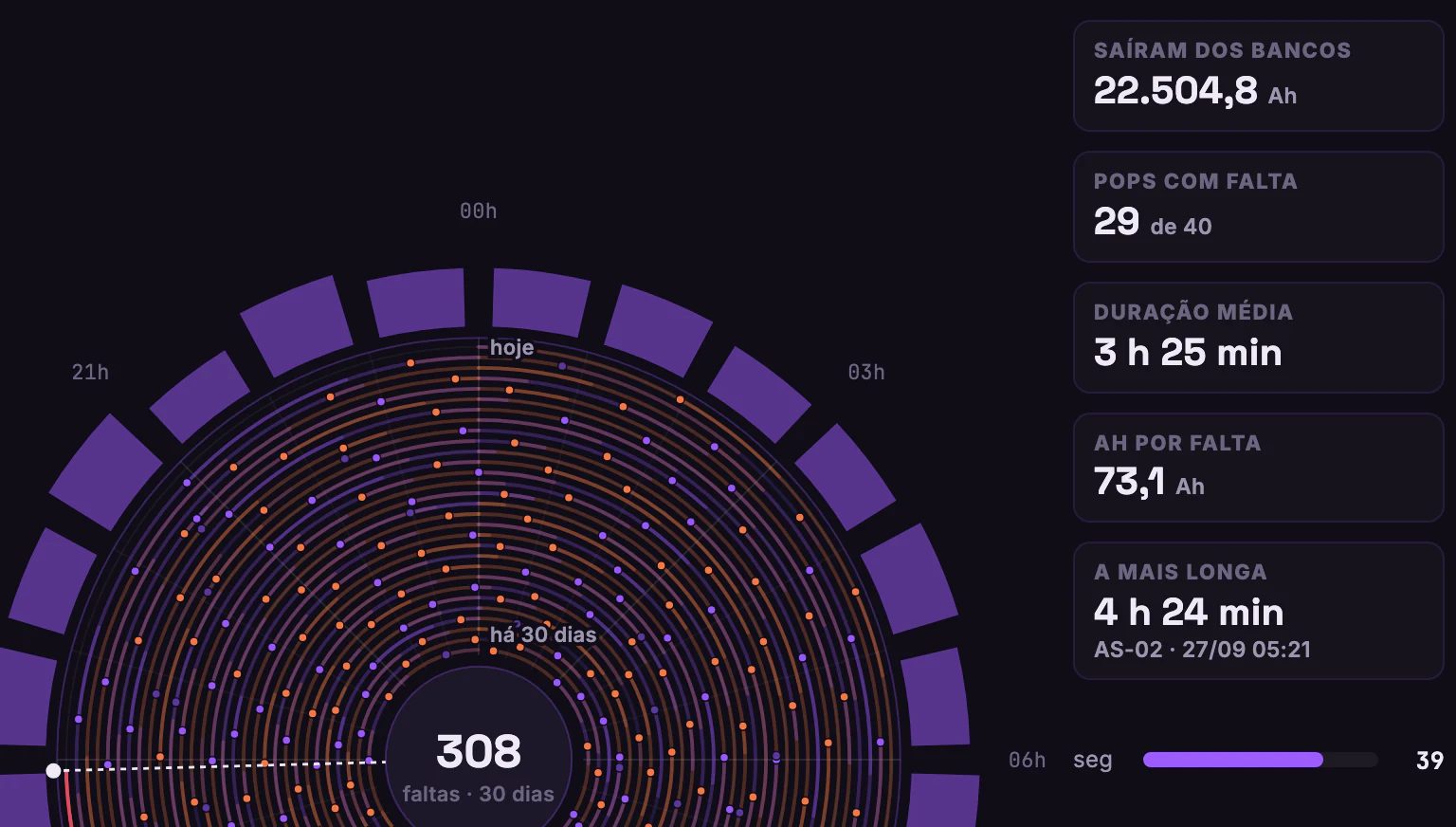

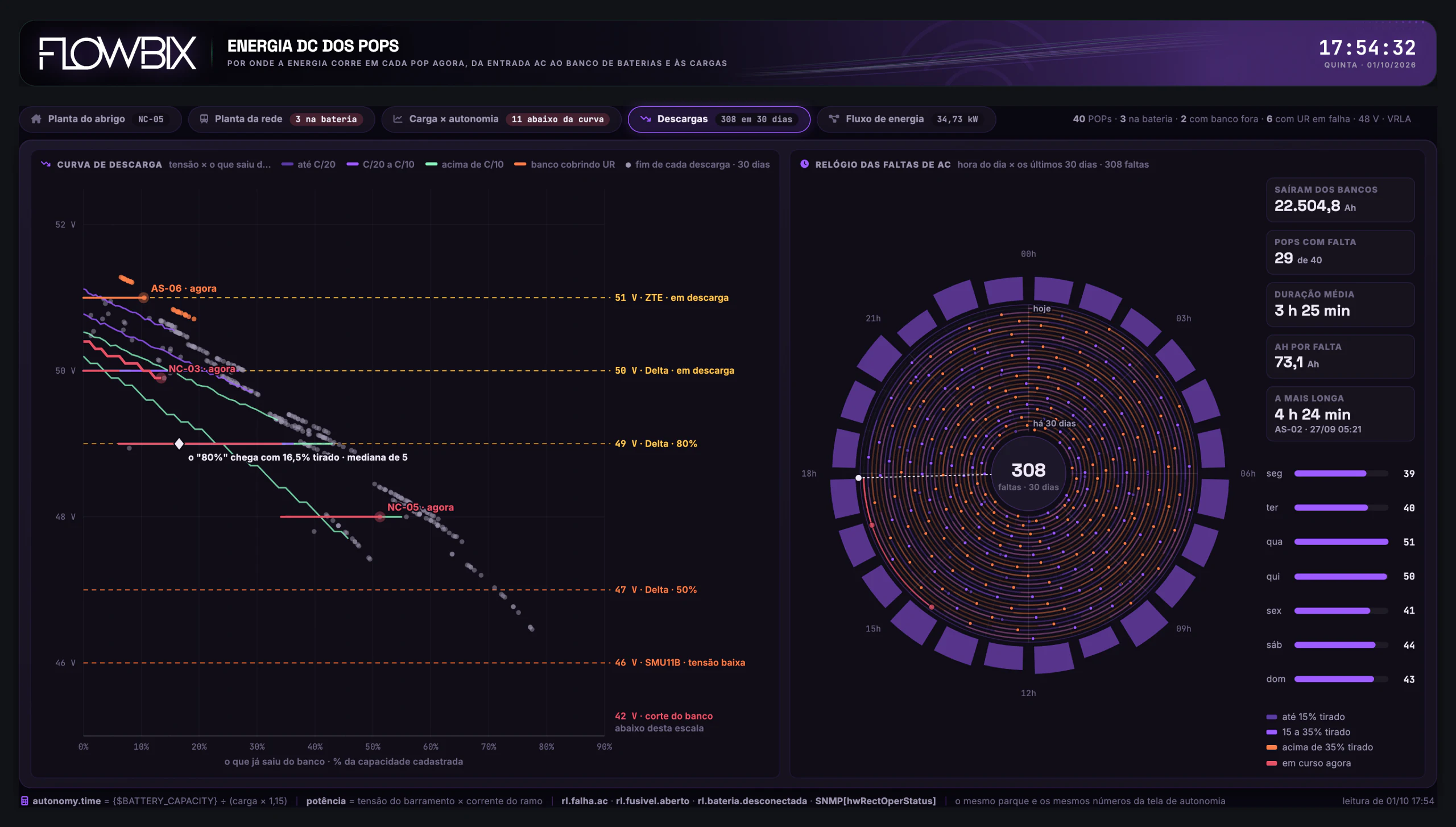

Em 30 dias foram 308 faltas de AC em 29 dos 40 POPs; saíram 22.504,8 Ah dos bancos, 73,1 Ah por falta.

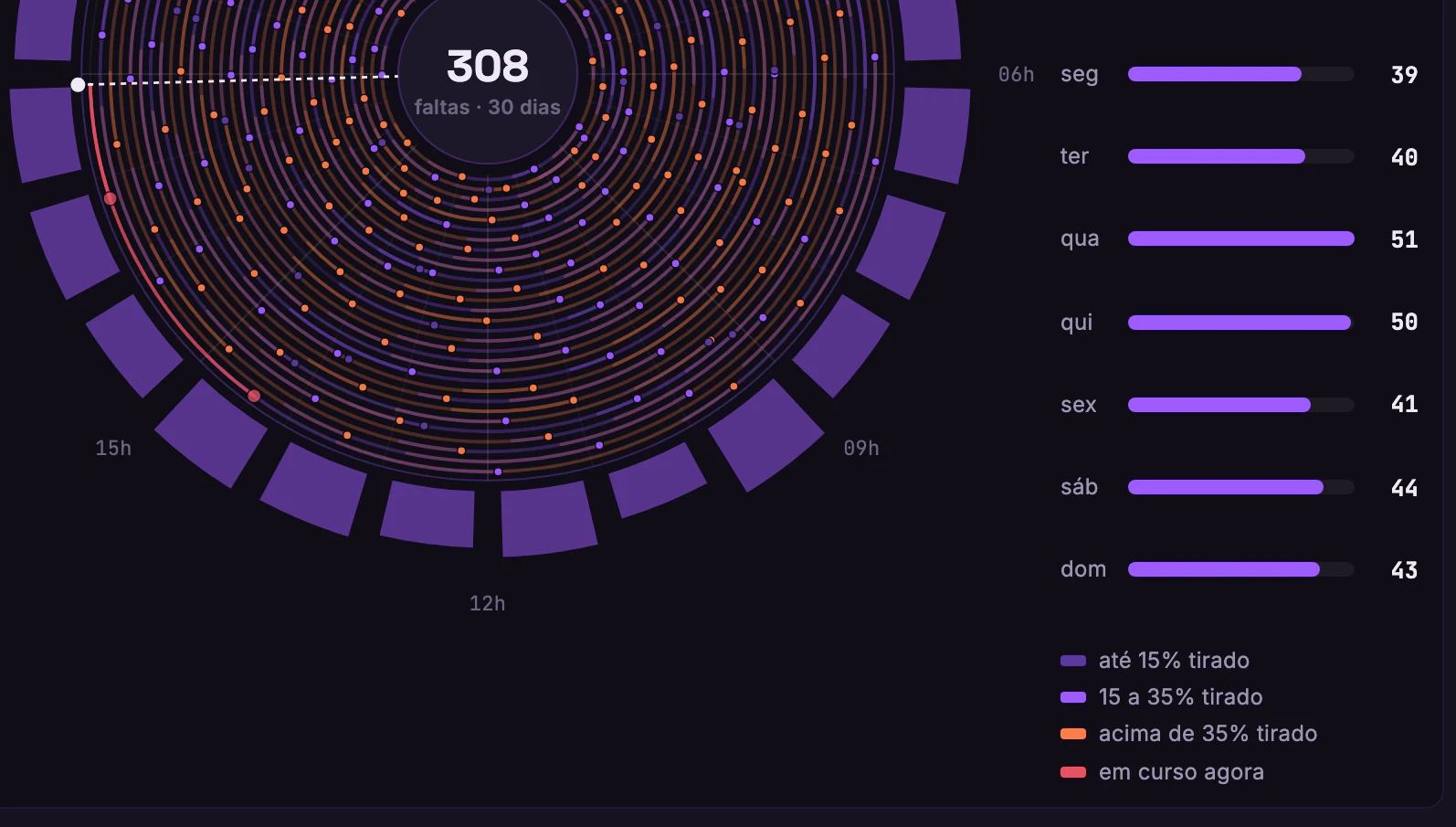

As faltas duraram 3 h 25 min em média; a mais longa, de 4 h 24 min, foi no AS-02, em 27/09, 05:21.

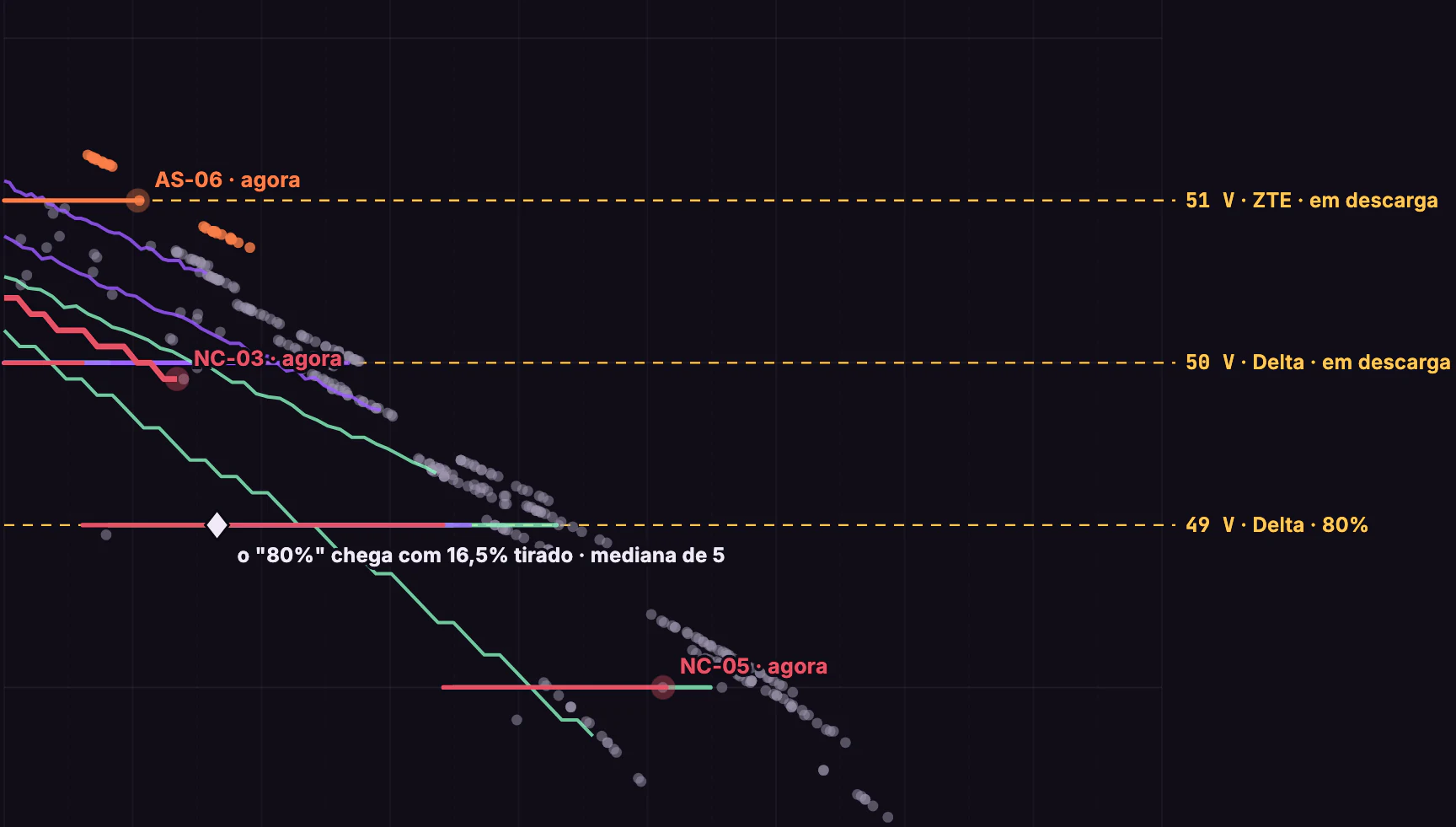

Três descargas estão em curso: o AS-06 sobre a linha de 51 V, o NC-03 logo abaixo da de 50 V e o NC-05 já em 48 V.

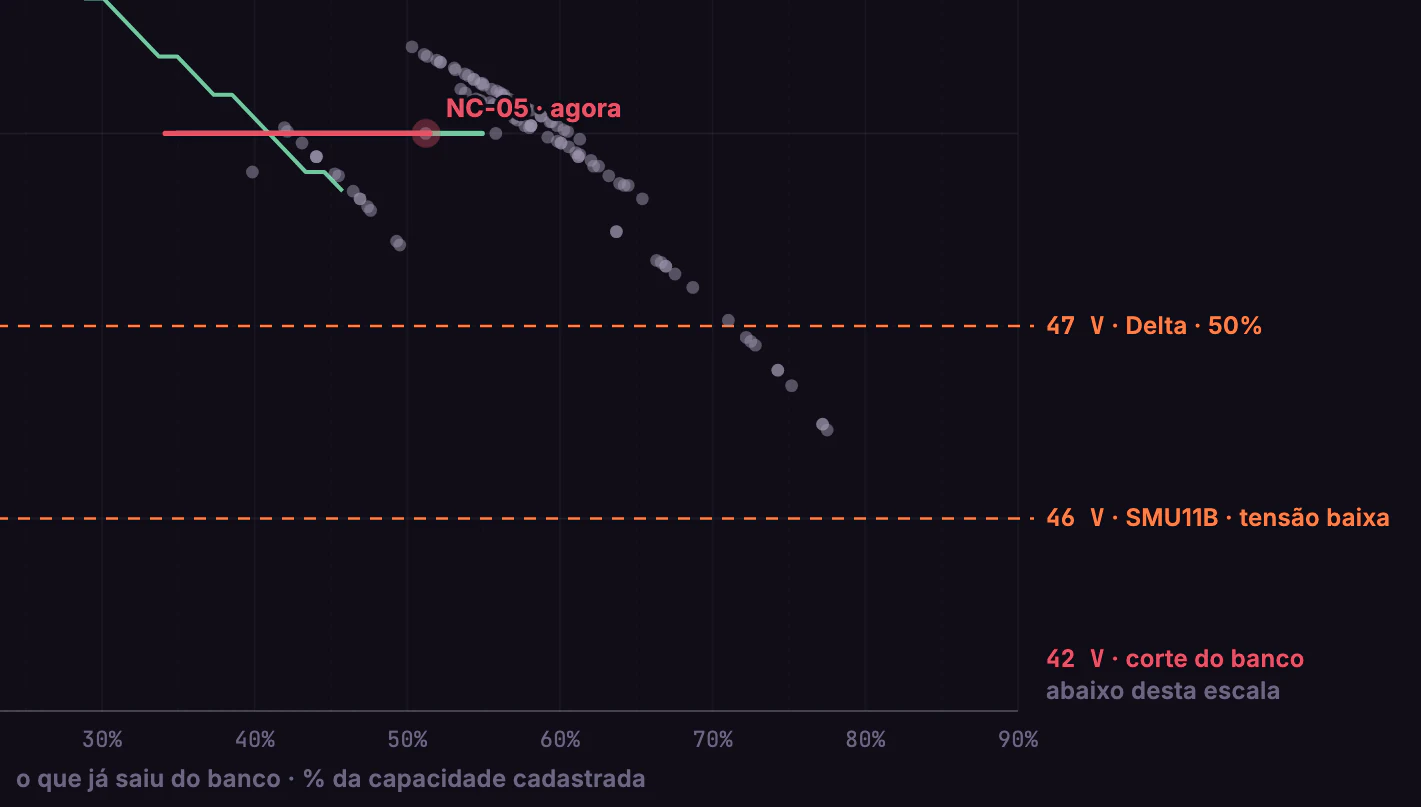

Na linha de 49 V, o "80%" do Delta chega com 16,5% tirado do banco (mediana de 5).

Por que importa

A curva cruza a tensão com quanto da capacidade cadastrada já saiu do banco e marca o limiar de cada controlador: dá para ver se o "80%" do equipamento confere. O relógio espalha as 308 faltas por hora e por dia: a operação vê em que hora a falta de AC se repete e quanto cada uma tira do banco.

Na frente · Quanto aguenta

Carga × autonomia Descargas

Energia DC dos POPs/Para onde vai/Fluxo de energia

Print real · dashboard Flowbix08 / 10

Grafana · Energia DC dos POPs · Fluxo de energiavista 1 de 5 · Tela inteira

Energia DC dos POPs · Fluxo de energia · Tela inteira

Energia DC dos POPs · Fluxo de energia · Da rede e dos bancos aos retificadores

Energia DC dos POPs · Fluxo de energia · Dos retificadores às cargas e à recarga

Energia DC dos POPs · Fluxo de energia · O banco no dia do parque

Energia DC dos POPs · Fluxo de energia · Por família de retificador

Role para ver o resto do quadro

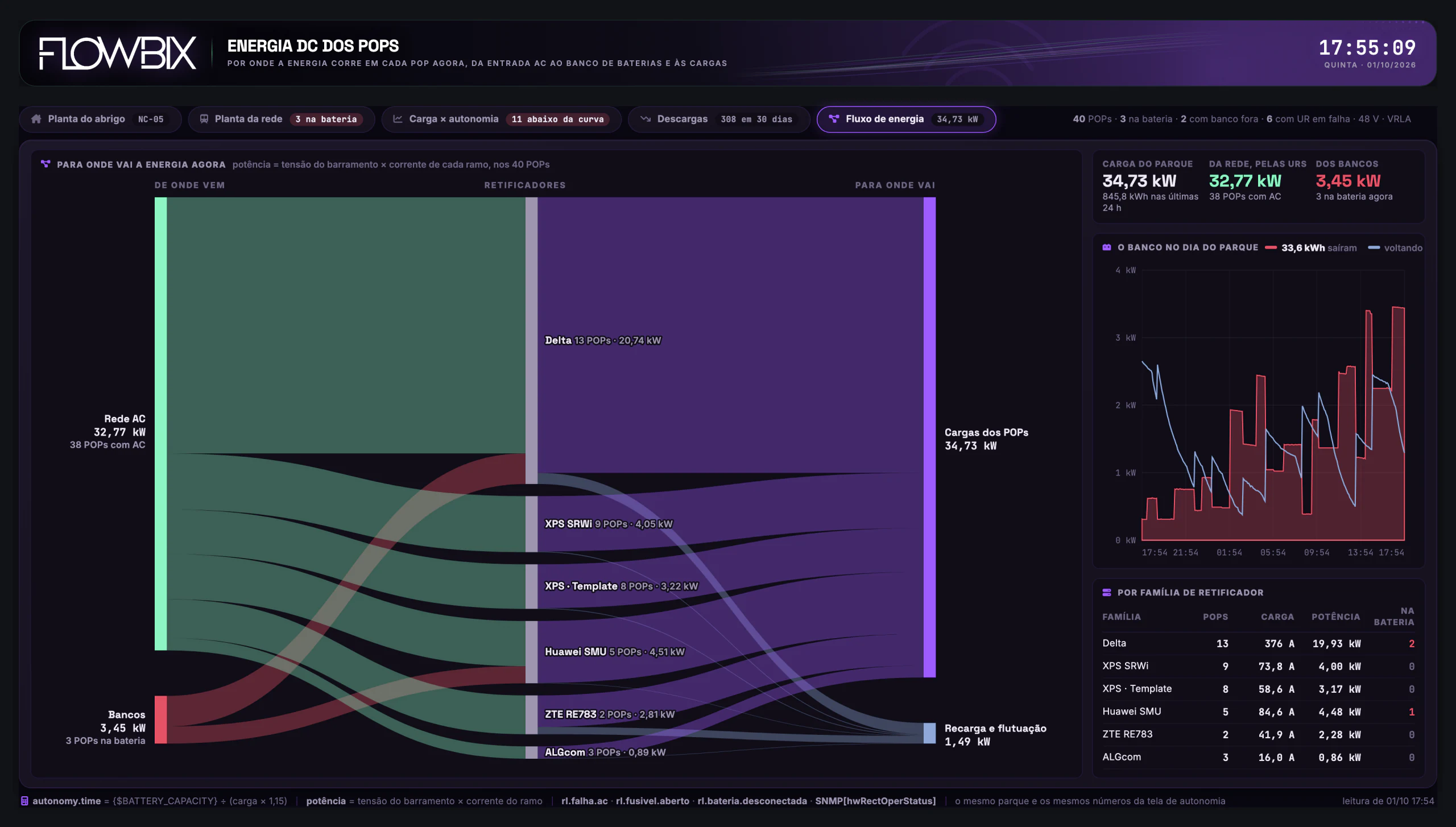

Vista 1 de 5 · Tela inteiraO fluxo leva a rede AC e os bancos às famílias de retificador e daí às cargas dos 40 POPs e à recarga; à direita ficam a carga do parque, o banco no dia e a tabela.

08Para onde vai

Fluxo de energia

Agora, quanto da carga dos 40 POPs vem da rede pelas URs, quanto sai dos bancos e por qual família de retificador passa?

Carga do parque34,73 kW

Dos bancos agora3,45 kW

Dos bancos no dia33,6 kWh

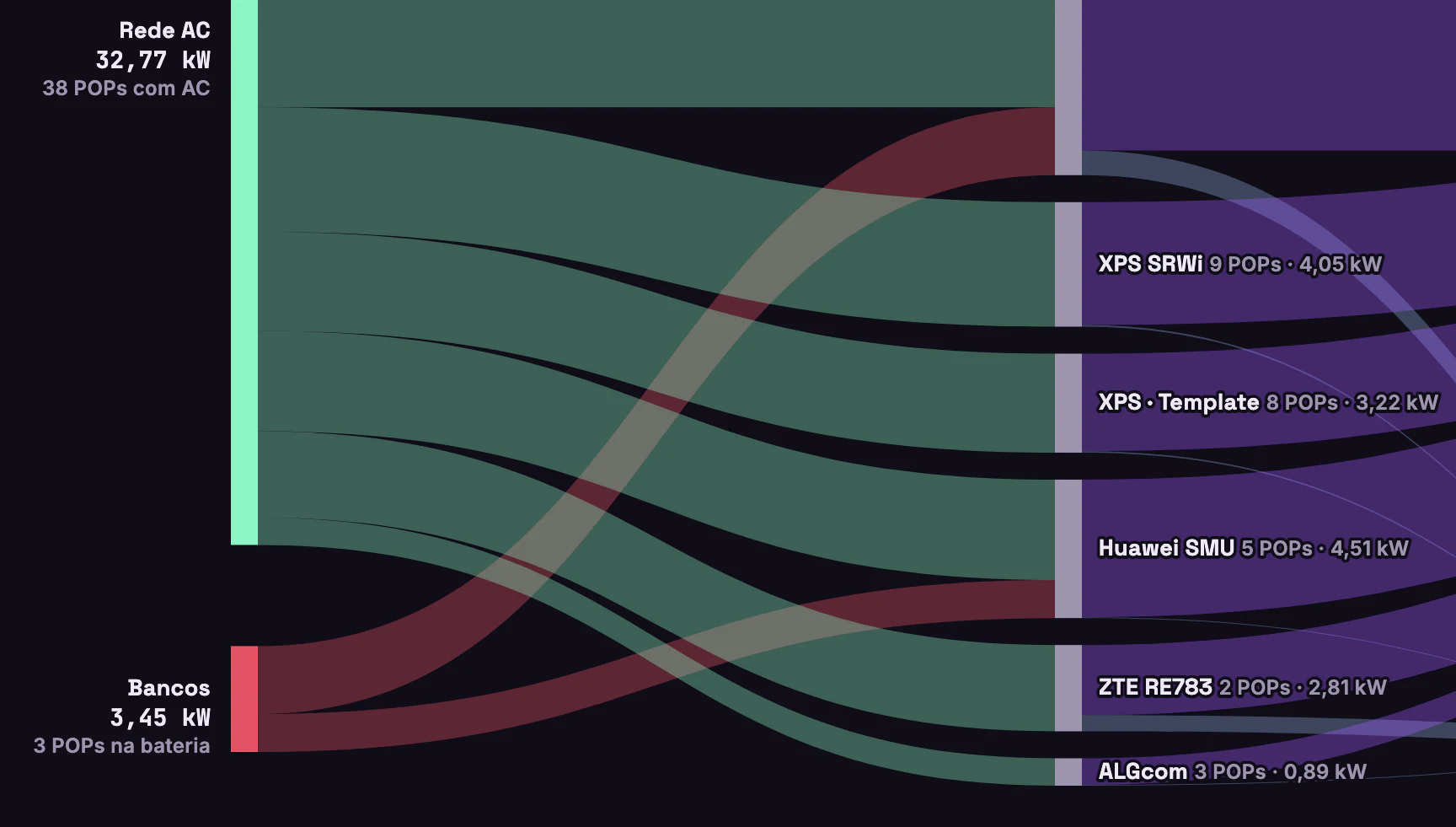

Da rede, pelas URs, chegam 32,77 kW de 38 POPs com AC; dos bancos saem 3,45 kW, de 3 POPs na bateria.

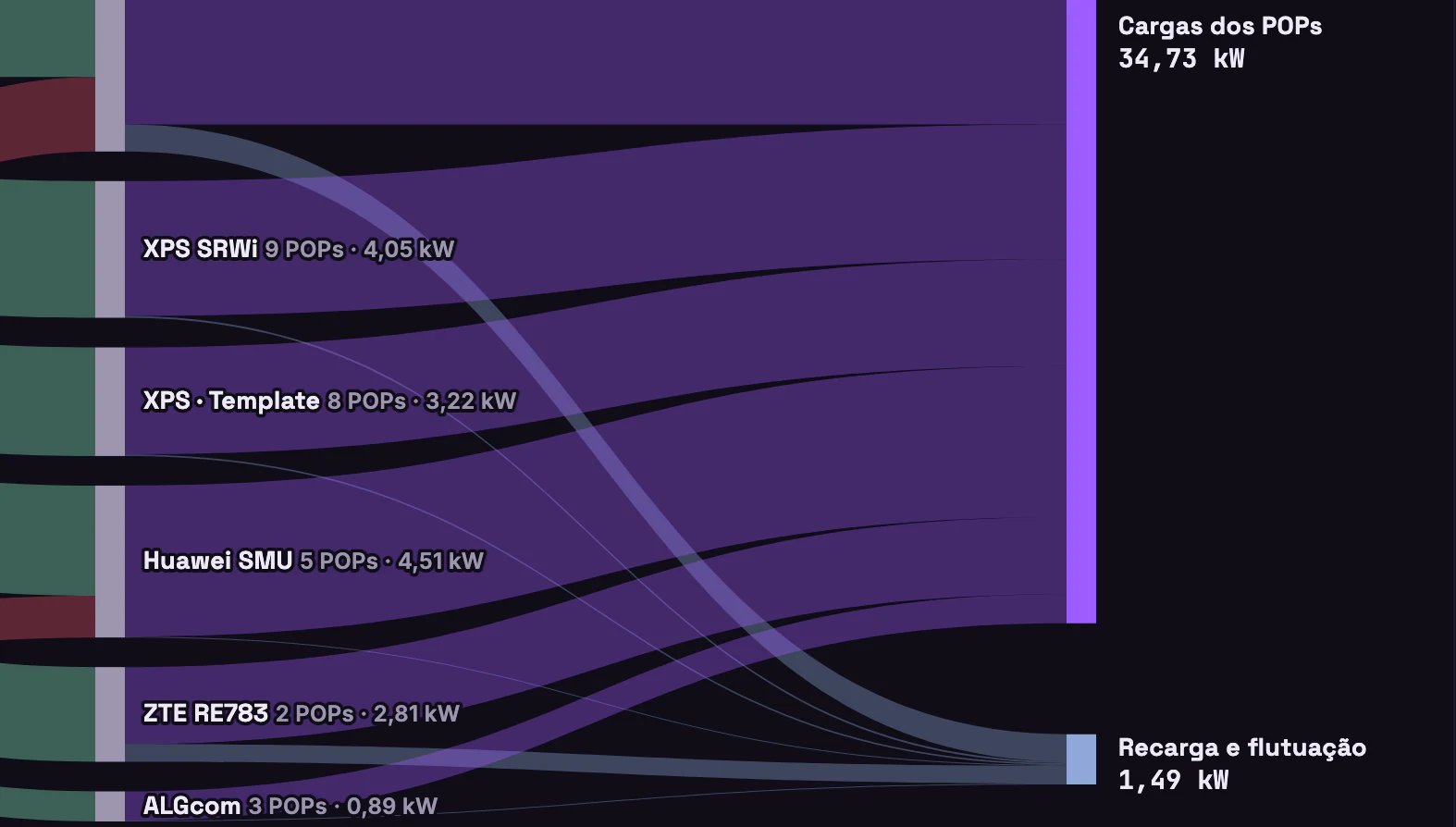

Dos retificadores, 34,73 kW vão para as cargas dos POPs e 1,49 kW para a recarga e a flutuação dos bancos.

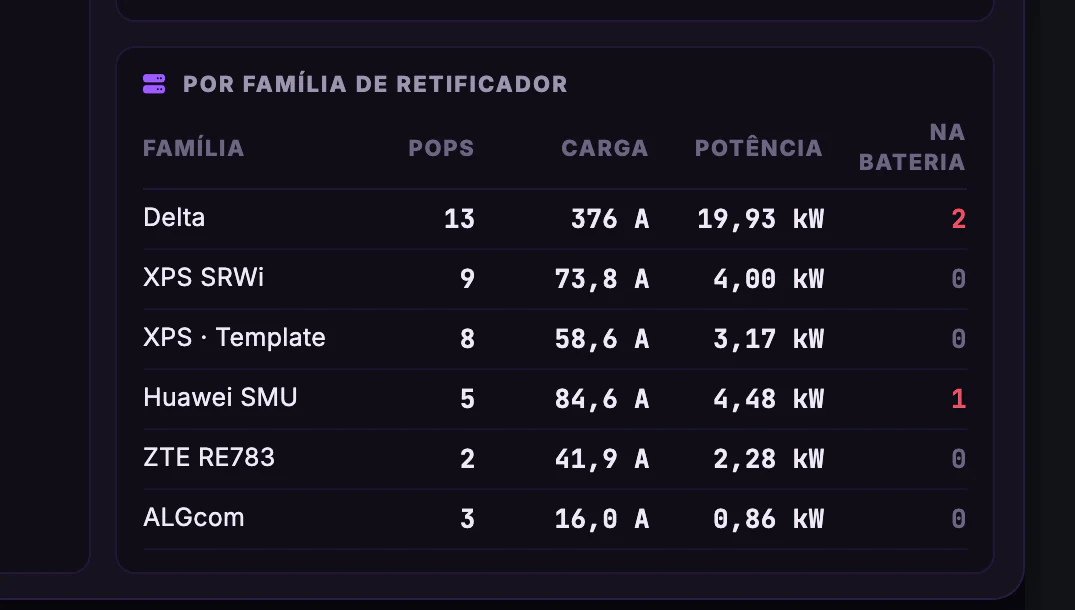

O Delta tem 13 POPs e 20,74 kW no fluxo, recebe a faixa vermelha mais larga dos bancos e tem 2 POPs na bateria.

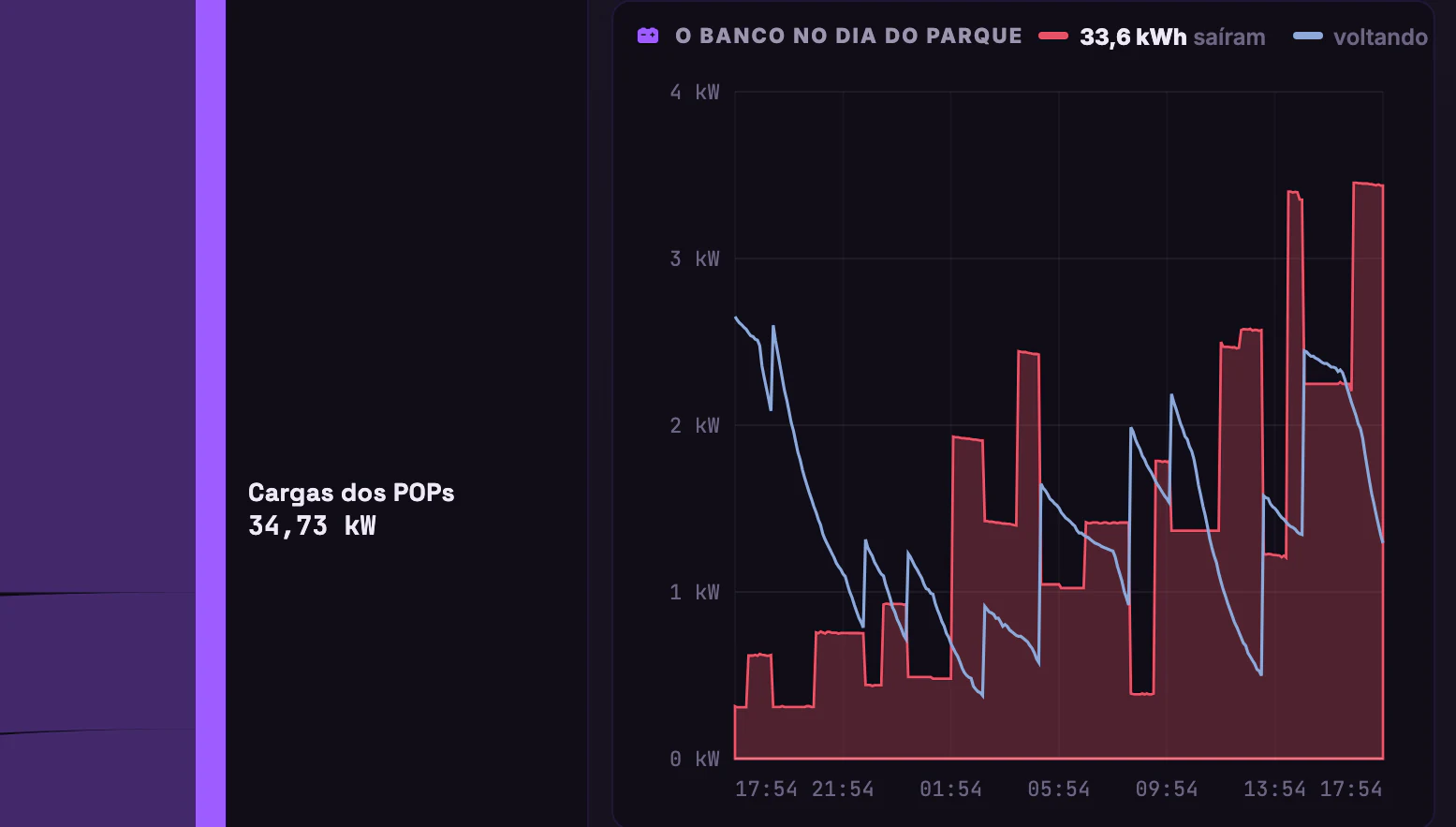

A carga somou 845,8 kWh em 24 h; no dia do parque, saíram 33,6 kWh dos bancos, em degraus que passam de 3 kW.

Por que importa

Como a potência é a tensão do barramento vezes a corrente de cada ramo, rede, bancos e cargas dos 40 POPs entram na mesma conta: os 3,45 kW dos bancos ficam ao lado dos 32,77 kW da rede. Com o dia do banco e a tabela por família, a equipe vê em que famílias a bateria segura POPs agora.

Na frente · Para onde vai

Fluxo de energia

Flowbix/Quem confia

09 / 10

Quem confia

Empresas que
