Os 16 dashboards da Flowbix para a gestão de uma operadora de telecom, em prints reais: a energia dos PoPs, a rede óptica de seis fabricantes, o backbone IP e o portal do cliente. No menu, às 08:02, 22 dos 23 PoPs têm AC, 25 itens do DWDM pedem ação, 11 críticos, e os 24 roteadores estão online.
Energia dos PoPsBateria e autonomiaDWDM de 6 fabricantesTelões do NOCMargem até o FECBombas Raman e EDFABackbone IP e BGPSLA do cliente
22 de 23PoPs com AC às 08:02, 1 na bateria
25itens do DWDM pedem ação, 11 críticos
24 de 24roteadores do backbone IP online
23 de 23serviços de 5 clientes no SLA do mês
Prints reais dos dashboards da Flowbix · 15/10/2026
DWDM, PoPs e Backbone IP/Como funciona
02 / 21
Como funciona
Do telão do plantão à aba da engenharia
Os 3 telões mostram ao plantão o que pede ação; as 12 telas com abas, 7 delas da Padtec, detalham a energia e a conexão dos PoPs, a rede óptica de seis fabricantes, o backbone IP e o portal do cliente. O menu abre as 15, e cada cartão traz o estado: crítico, alto, atenção ou cadastro.
01
37 alarmes, 1 incidente

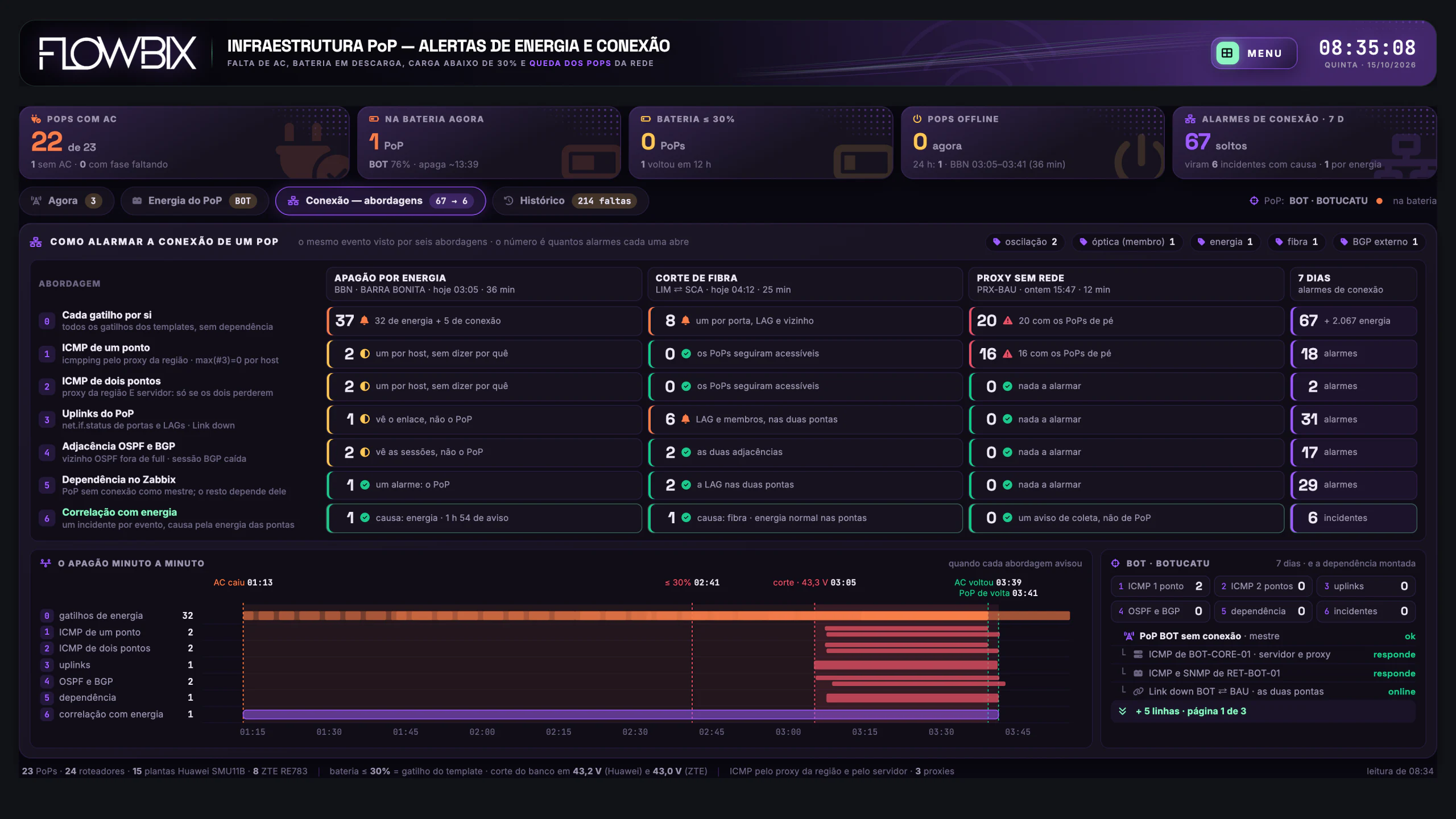

Seis formas de alarmar a mesma queda: no apagão de Barra Bonita, os gatilhos soltos somam 37 alarmes, e a correlação com a energia do PoP, 1 incidente com a causa.
02
O laser, 4 meses antes do teto
A corrente de cada laser Raman é medida contra o teto de 1.200 mA. O que mais sobe, o laser 2 de BOT ← TAT, ganhou 6,0 % em 30 dias e, pela reta, chega lá em 27/02.
03
63 chamados, 21 problemas
No backbone IP, o sentido acima de 85 % e a interface que cai abrem chamado sozinhos, e os do mesmo enlace se agrupam: em 7 dias, 63 chamados deram 21 problemas.
04
A filial sem redundância
O portal da Logística Valença marca atenção em Bauru: o dedicado de 200 Mbps não responde desde ontem 13:42, e a filial segue pelo banda larga, sem contar contra o SLA.
Energia dos PoPs
22 de 23 com AC
Controladores Huawei e ZTE de cada PoP: AC nas 3 fases, tensão DC, carga do banco de baterias e autonomia
cruza
Rede óptica e rede IP
6 fabricantes DWDM
A rede DWDM de seis fabricantes e 24 roteadores IP: luz por trecho, alarmes, bombas, ocupação e transceivers
desenha
Dashboards Flowbix
16 dashboards
Um menu que abre as outras 15, 3 telões de NOC e 12 telas com abas, da bateria do PoP à margem até o FEC e ao BGP
aponta
NOC, engenharia e clientes
5 portais de cliente
O plantão começa pelo telão, a engenharia aprofunda nas abas e cada cliente corporativo vê os seus circuitos no portal
DWDM, PoPs e Backbone IP/Mapa dos dashboards
03 / 21
Mapa dos dashboards
O menu e 15 telas em 4 frentes
Na ordem do menu: os PoPs e sua energia, a rede DWDM, com 2 telas multivendor e 8 da Padtec, o backbone IP e o portal. O menu e os outros 3 de tela única vêm com 4 zooms; os 12 com abas, aba por aba.
Menu 1 dashboard · 5 vistas
Infraestrutura PoP 2 dashboards · 10 vistas
Gestão DWDM 10 dashboards · 54 vistas
Gestão Rede IP 2 dashboards · 11 vistas
Clientes 1 dashboard · 4 vistas
A operadora em números
23PoPs da rede
6fabricantes DWDM
941 kmde fibra Padtec
24roteadores IP
27enlaces IP
23serviços no portal
Tela cheia
84 vistas na resolução original
Clique num print para ampliar; as setas passam por todas as vistas, na ordem do deck.
Flowbix · Gestão Telecom · Menuvista 1 de 5 · Tela inteira
Role para ver o resto do quadro

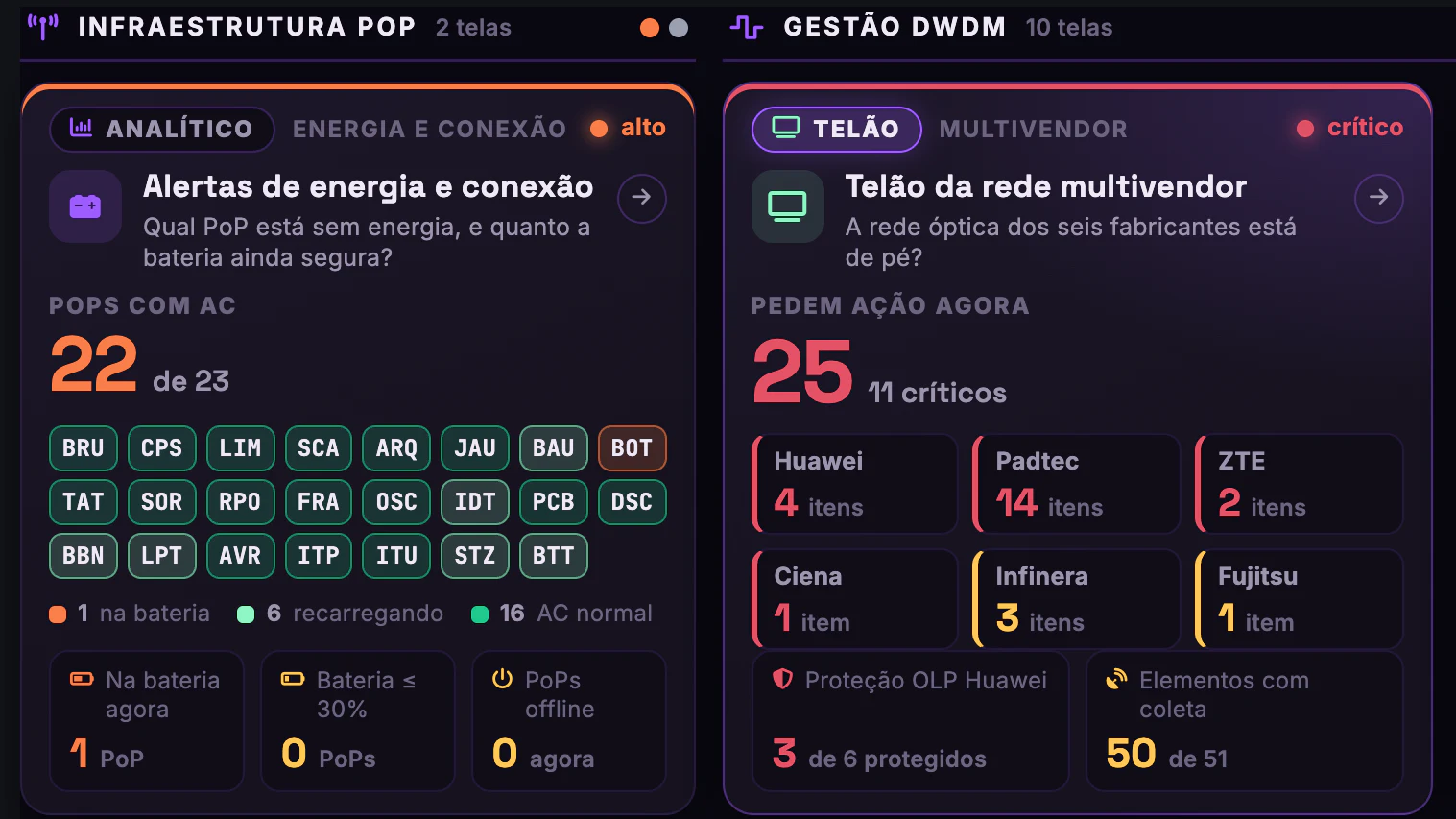

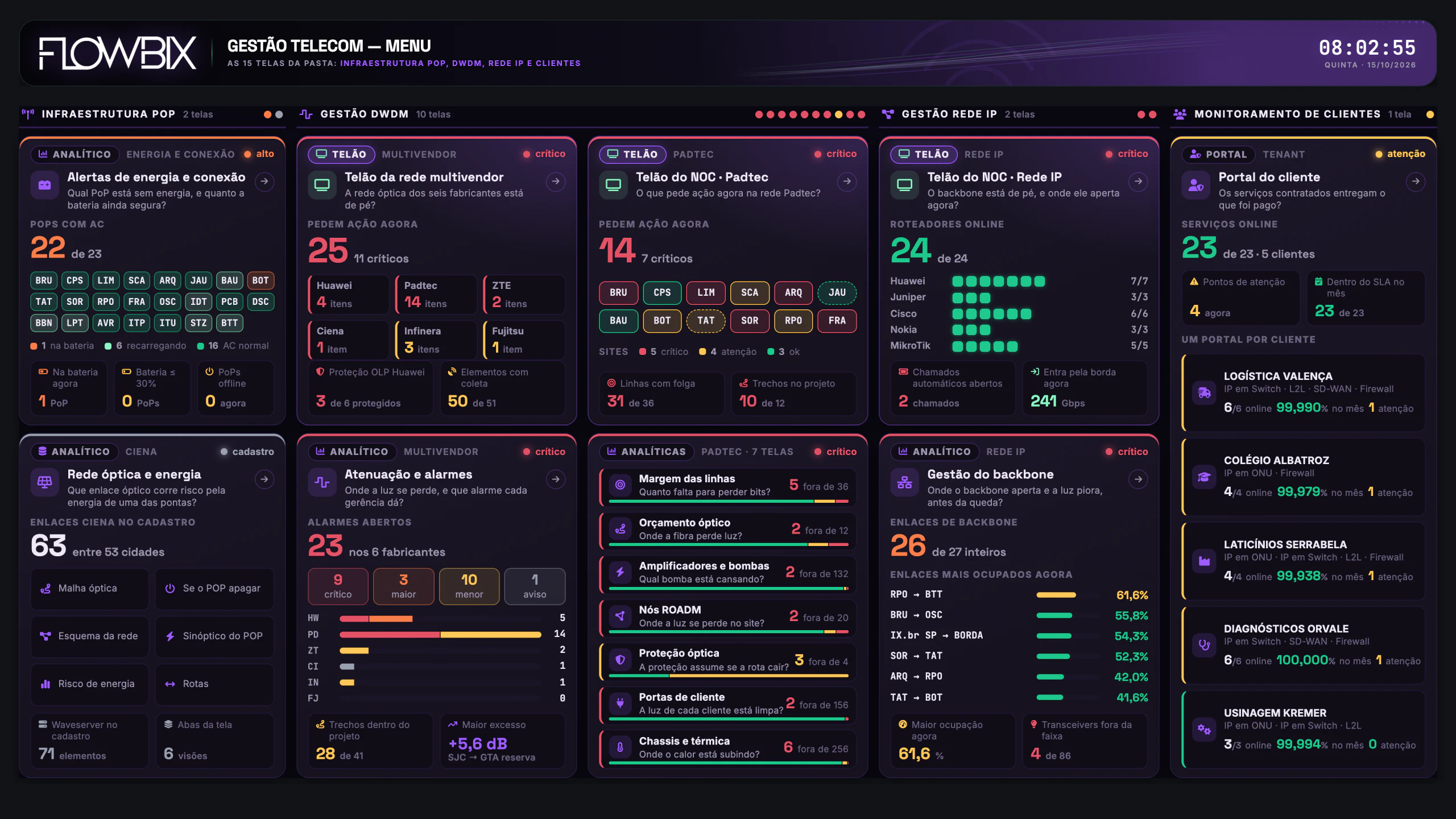

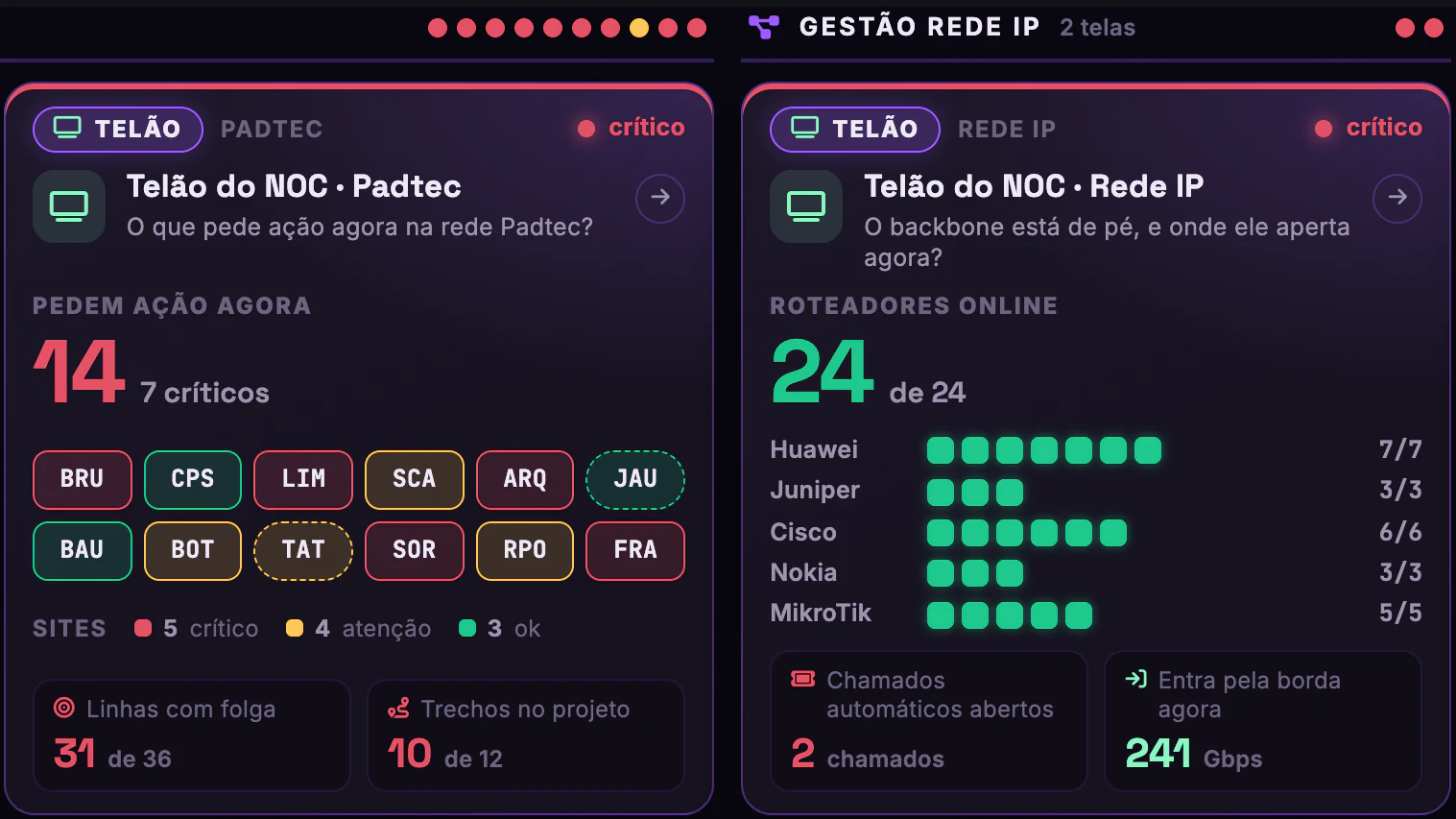

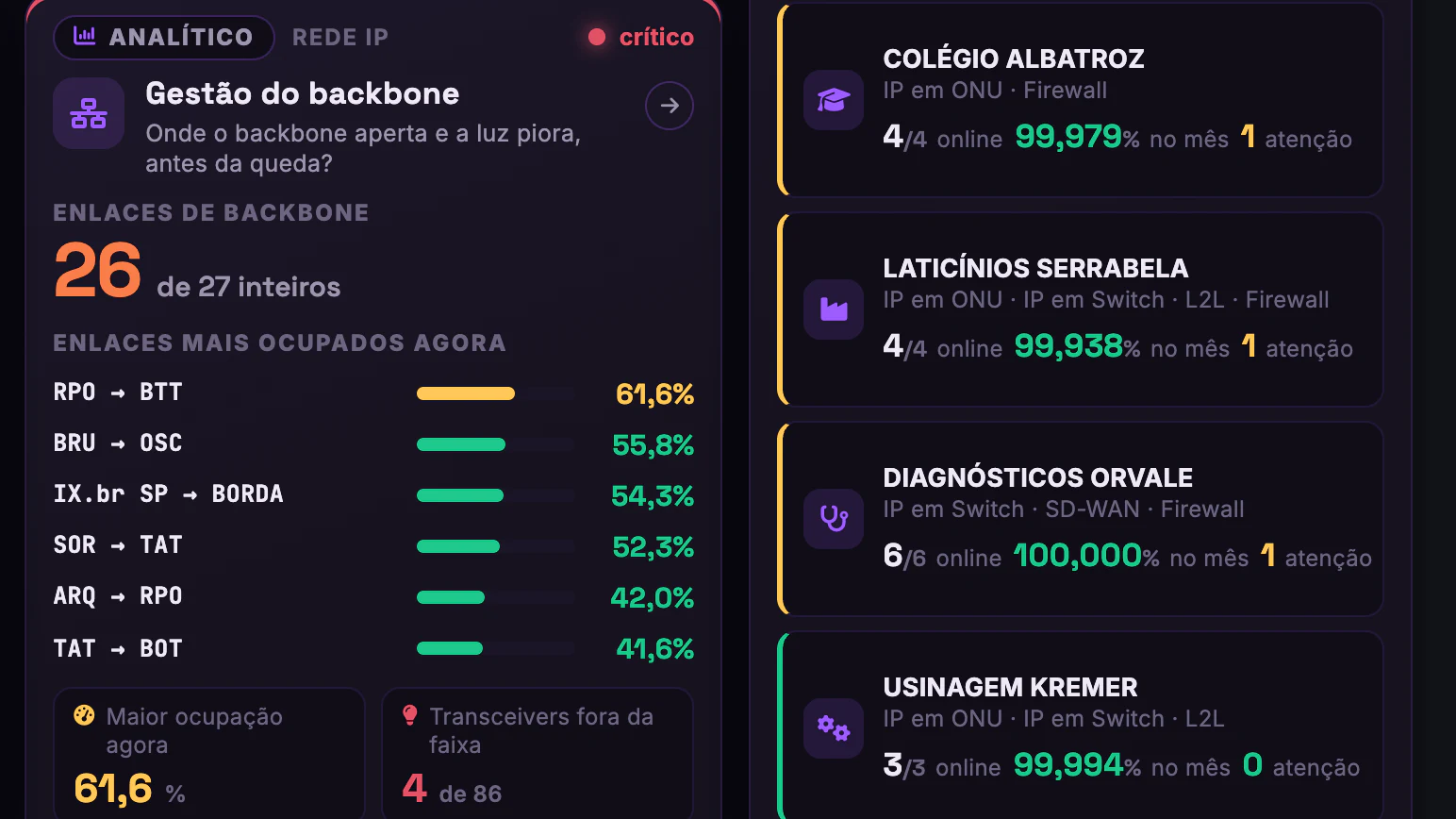

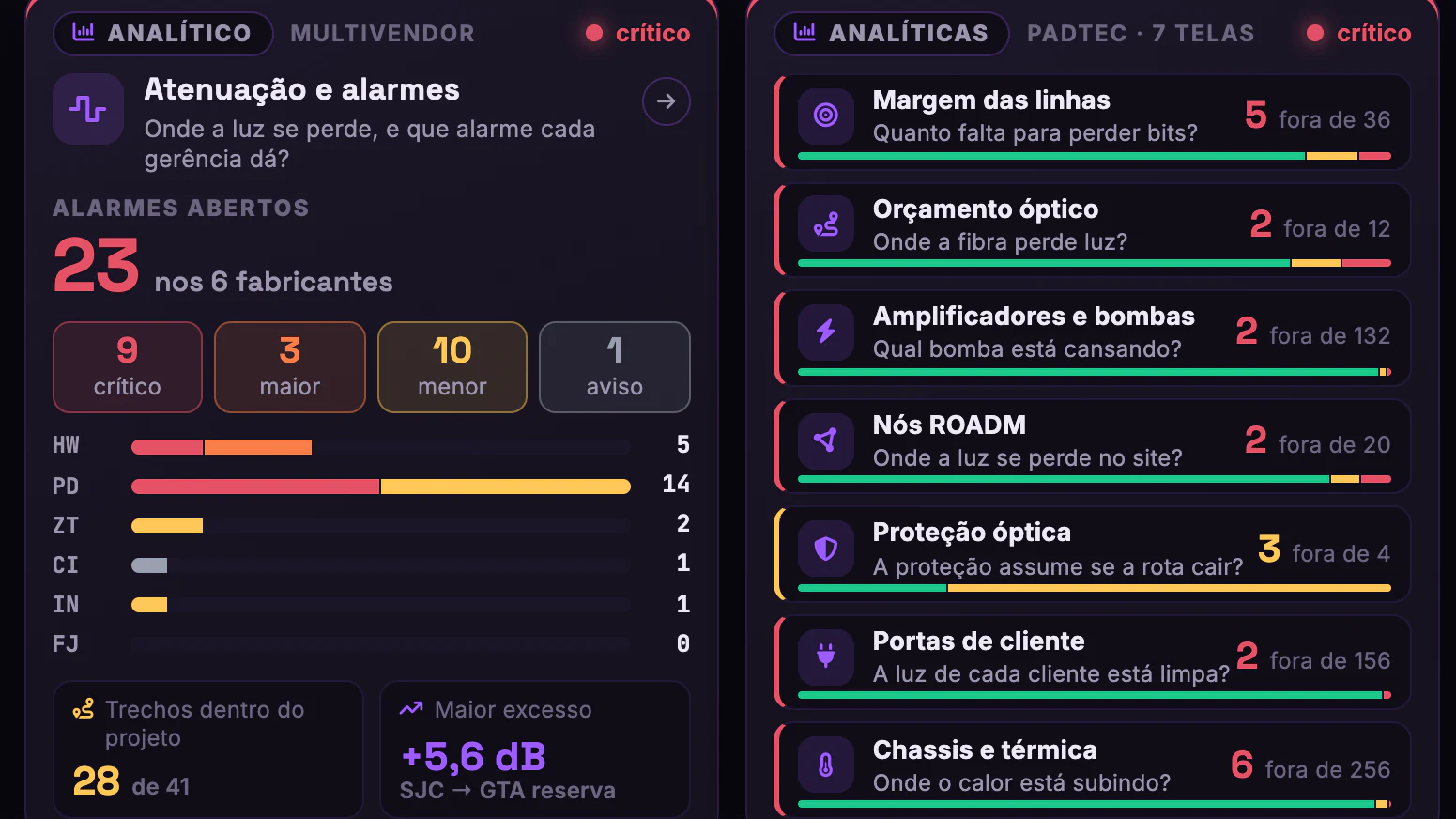

Vista 1 de 5 · Tela inteiraNa quinta, 15/10, às 08:02, o menu reparte as 15 telas da pasta em 4 frentes: 2 de infraestrutura PoP, 10 de gestão DWDM, 2 de rede IP e 1 de monitoramento de clientes.
DWDM, PoPs e Backbone IP/Infraestrutura PoP/Energia e conexão
Print real · dashboard Flowbix05 / 21
Flowbix · Infraestrutura PoP · Alertas de energia e conexãovista 1 de 4 · Agora
Role para ver o resto do quadro

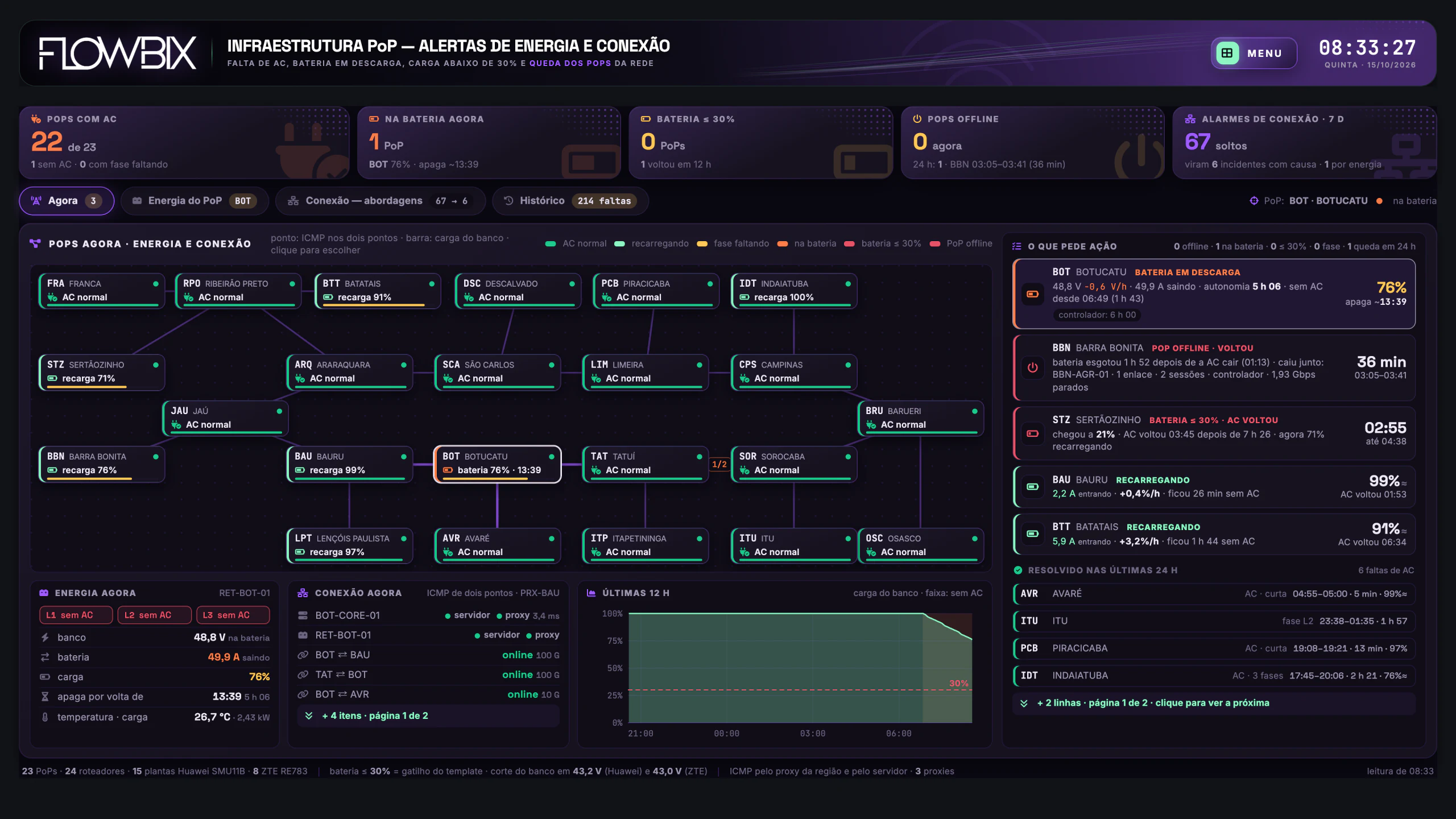

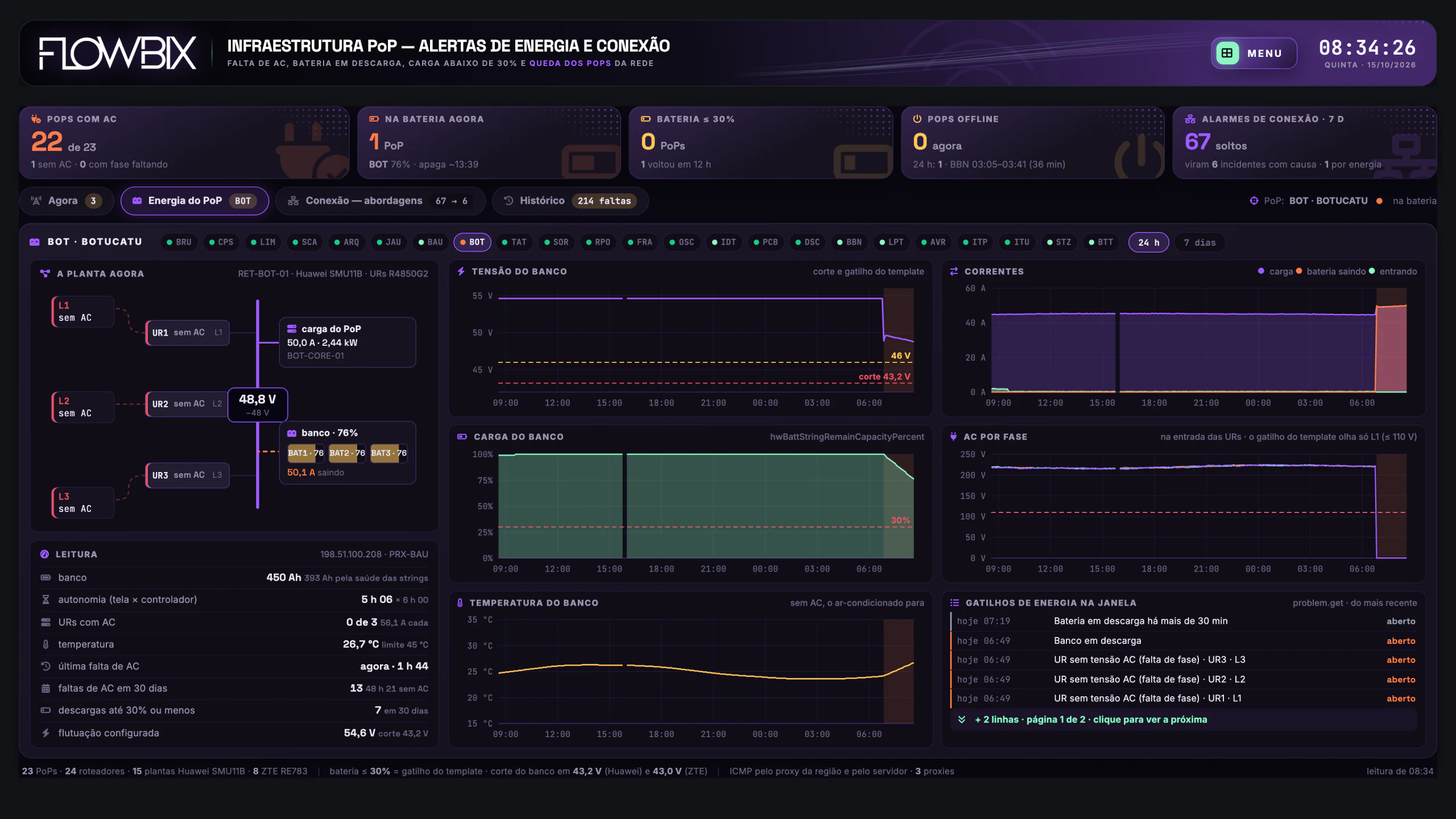

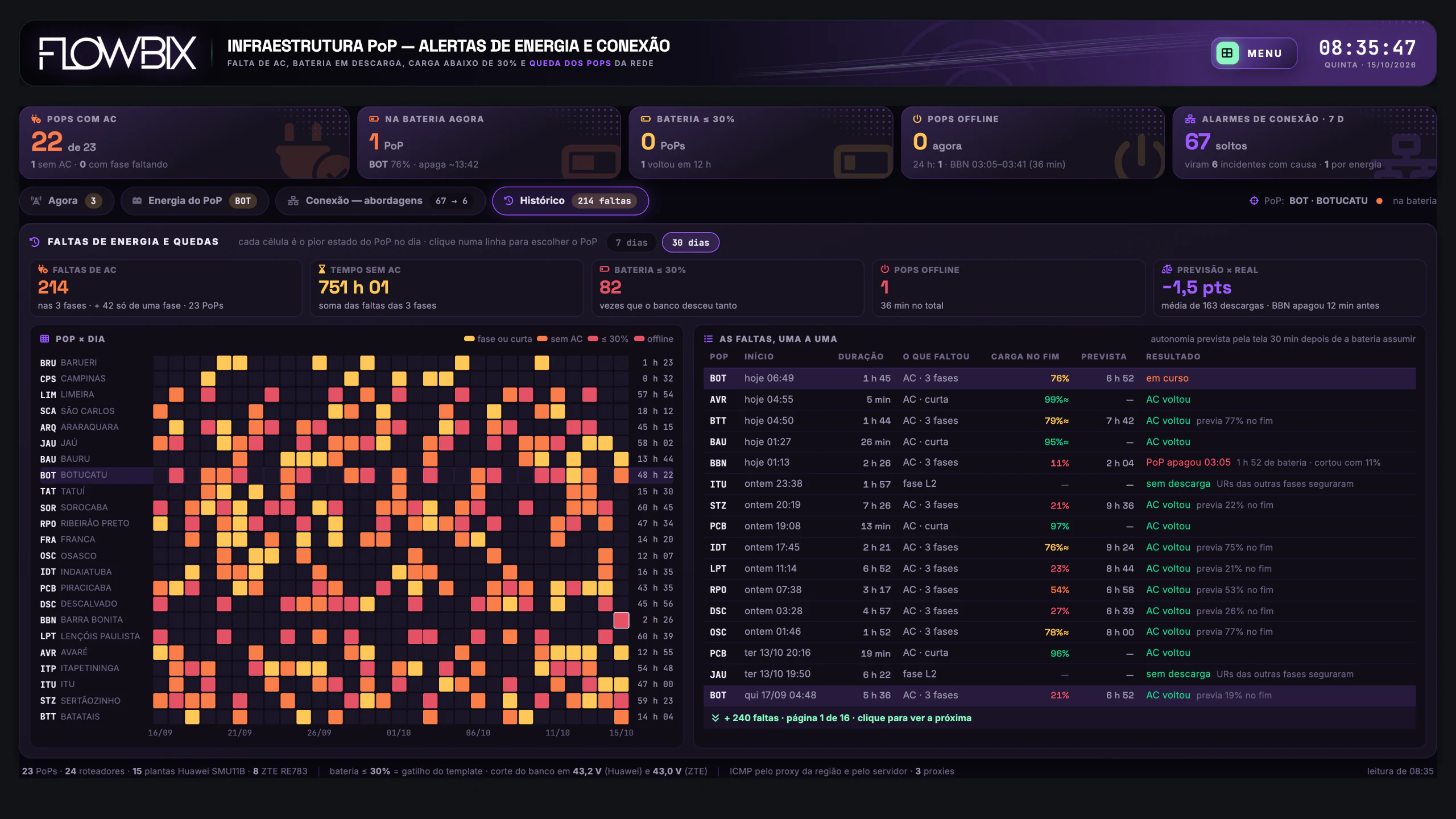

Vista 1 de 4 · AgoraNo mapa, 16 PoPs com AC normal, 6 recarregando e Botucatu na bateria, a 76 %. Ao lado, além dele, pedem ação a queda de BBN, STZ, que chegou a 21 %, e BAU e BTT recarregando. Embaixo, energia e conexão do BOT.
DWDM, PoPs e Backbone IP/Infraestrutura PoP/Rede óptica e energia
Print real · dashboard Flowbix06 / 21
Flowbix · DWDM · Rede óptica e energia dos POPsvista 1 de 6 · Malha óptica
Role para ver o resto do quadro

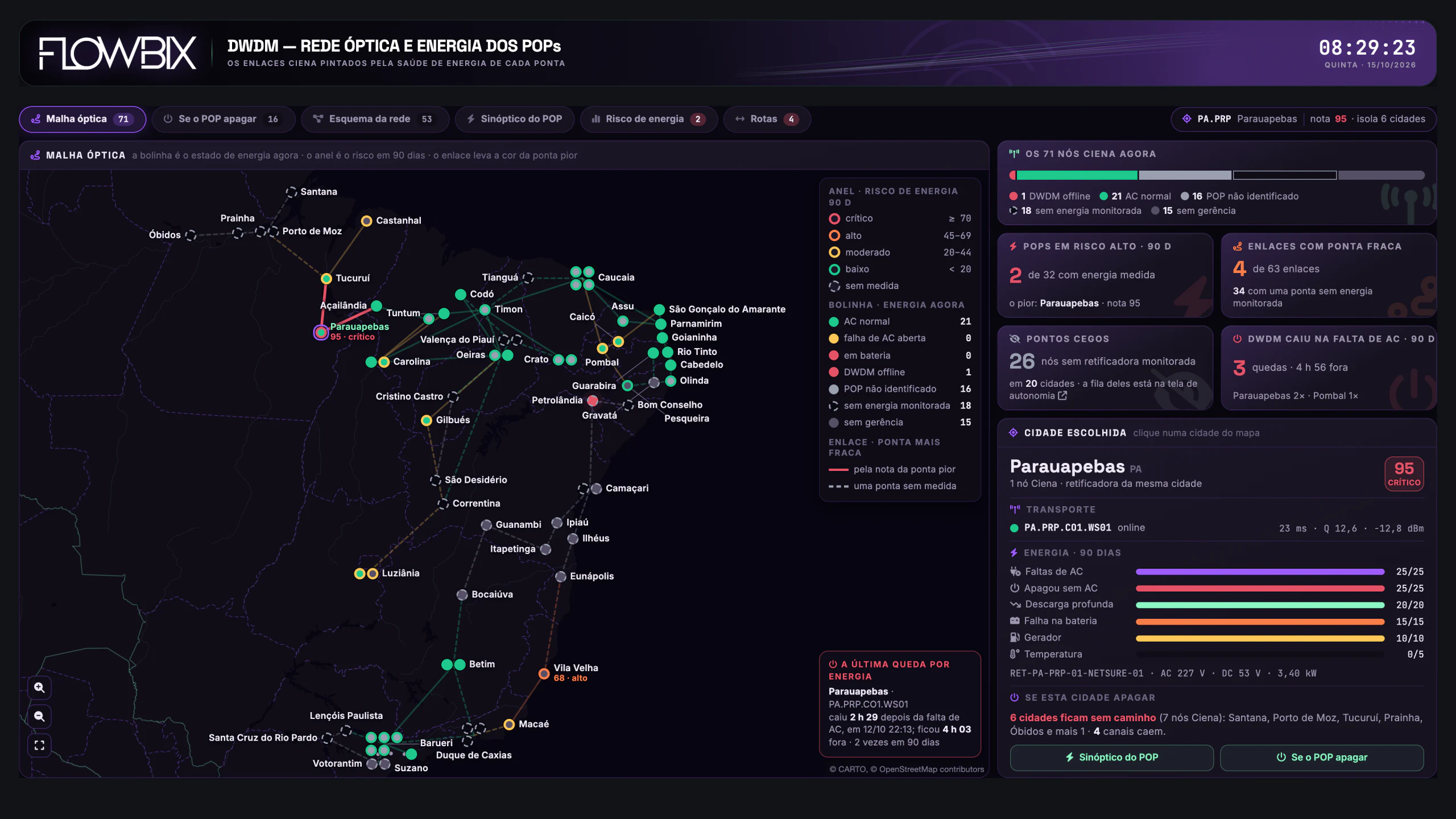

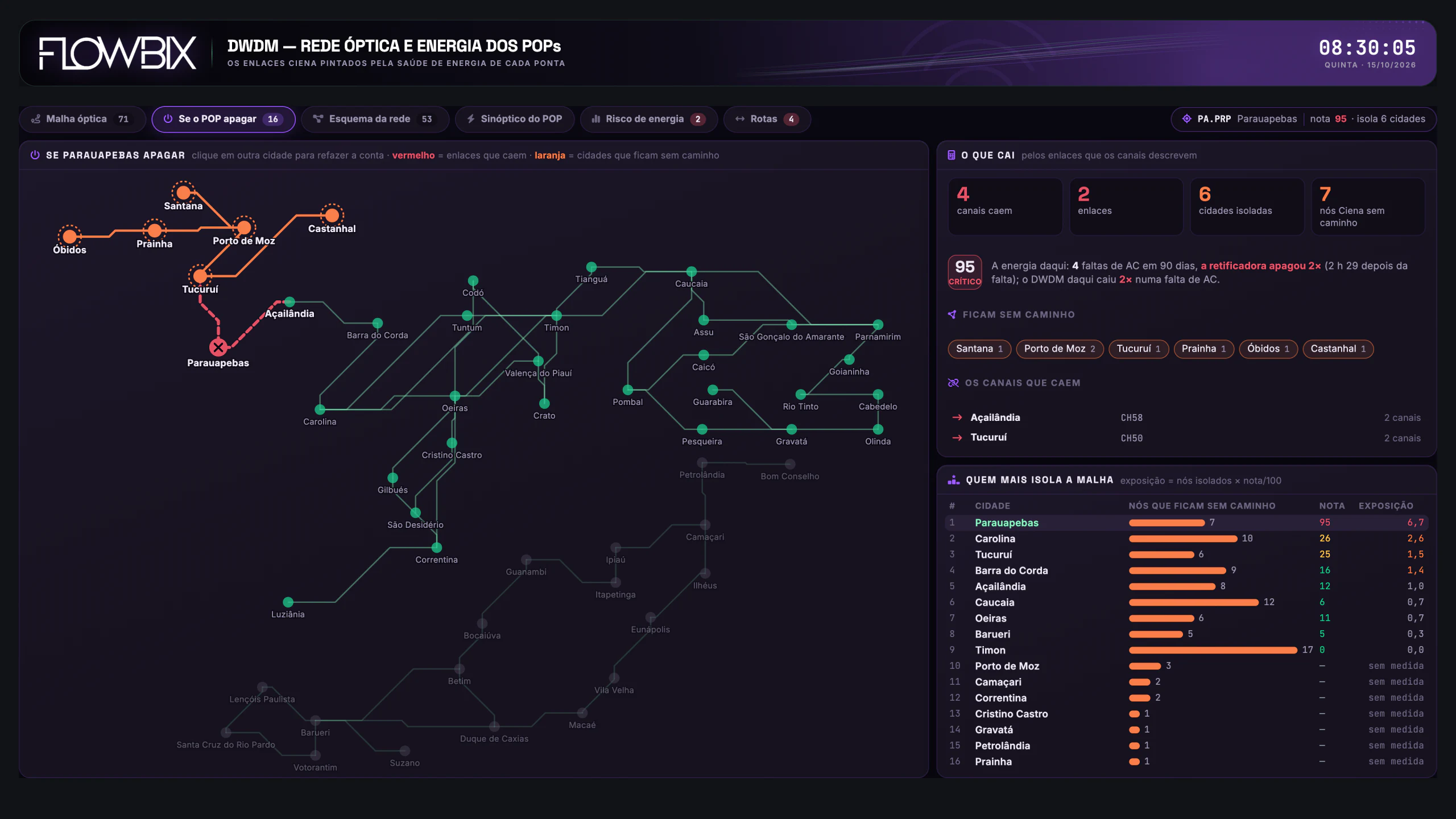

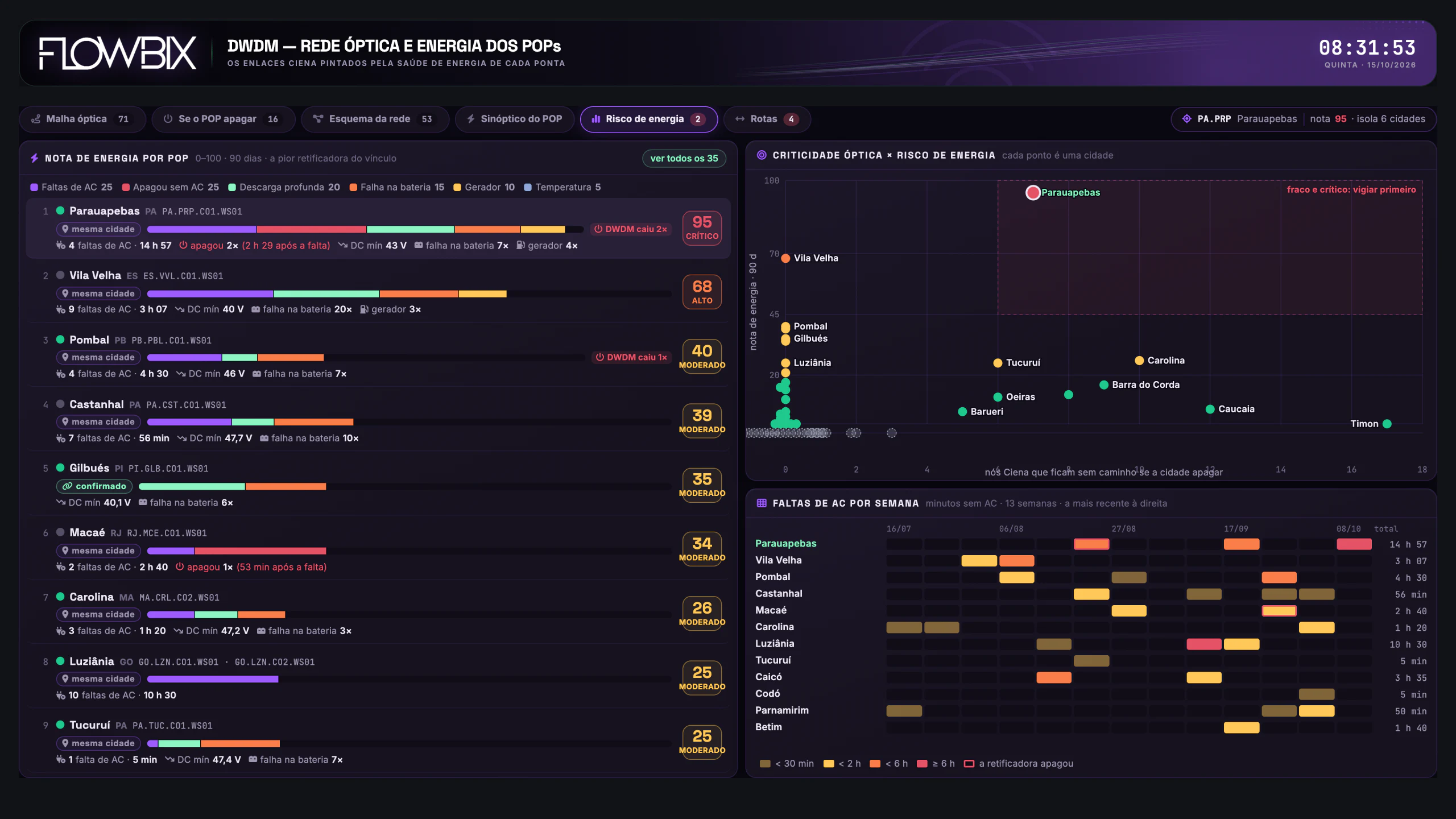

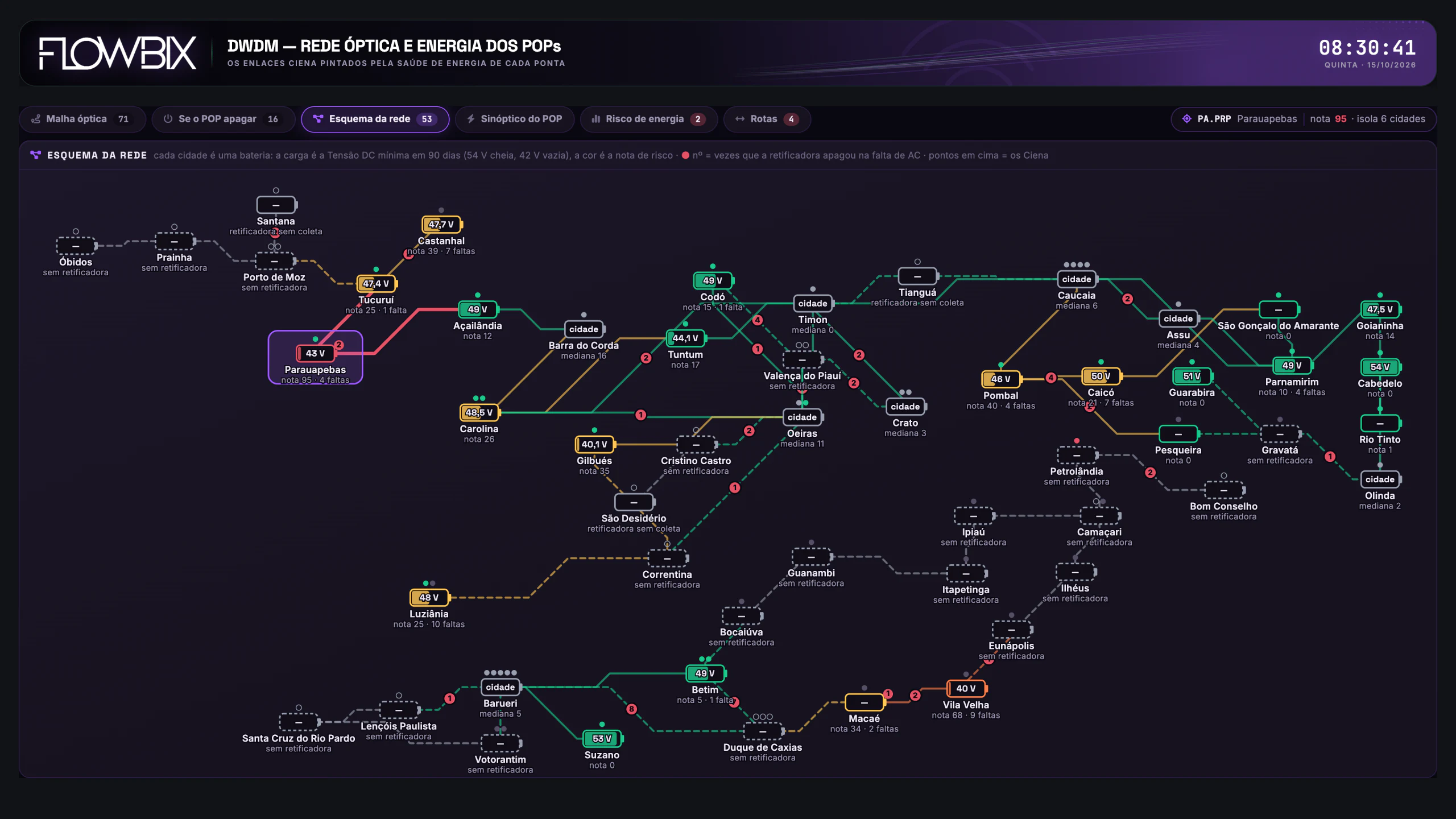

Vista 1 de 6 · Malha ópticaNo mapa, a bolinha é a energia agora e o anel em volta, o risco em 90 dias: Parauapebas tem anel crítico, nota 95, e Vila Velha, alto, 68. Das 3 quedas do DWDM na falta de AC, 2 foram em Parauapebas e 1 em Pombal.
DWDM, PoPs e Backbone IP/Gestão DWDM/Telão multivendor
Print real · dashboard Flowbix07 / 21
Flowbix · DWDM · Telão da rede multivendorvista 1 de 5 · Tela inteira
Role para ver o resto do quadro

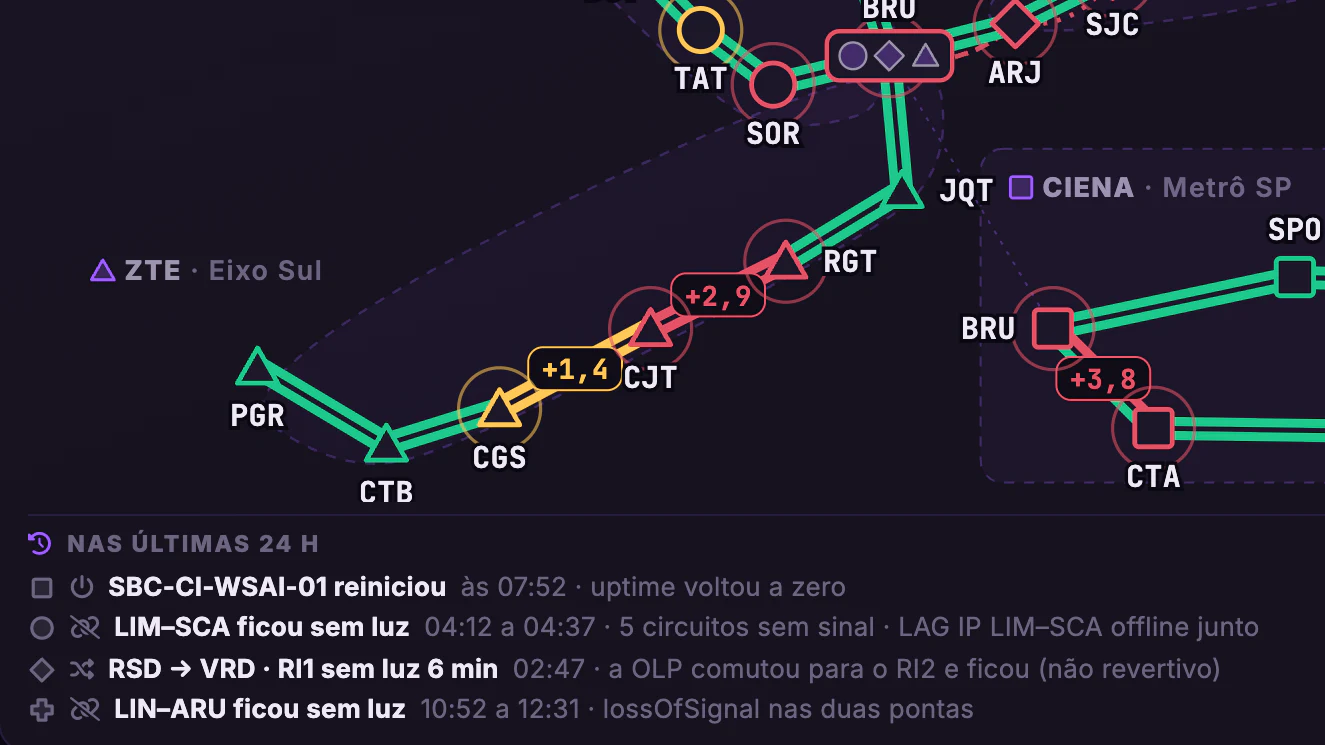

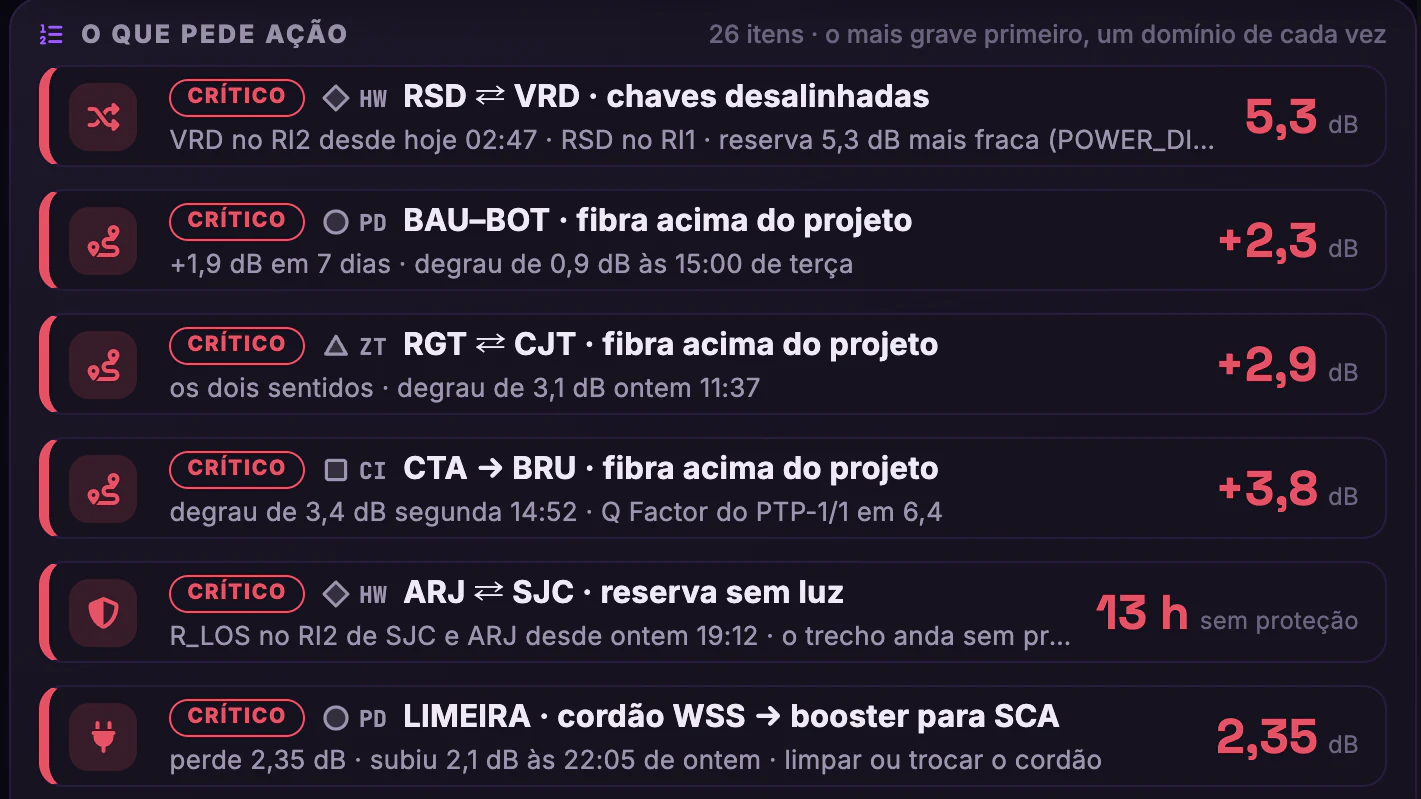

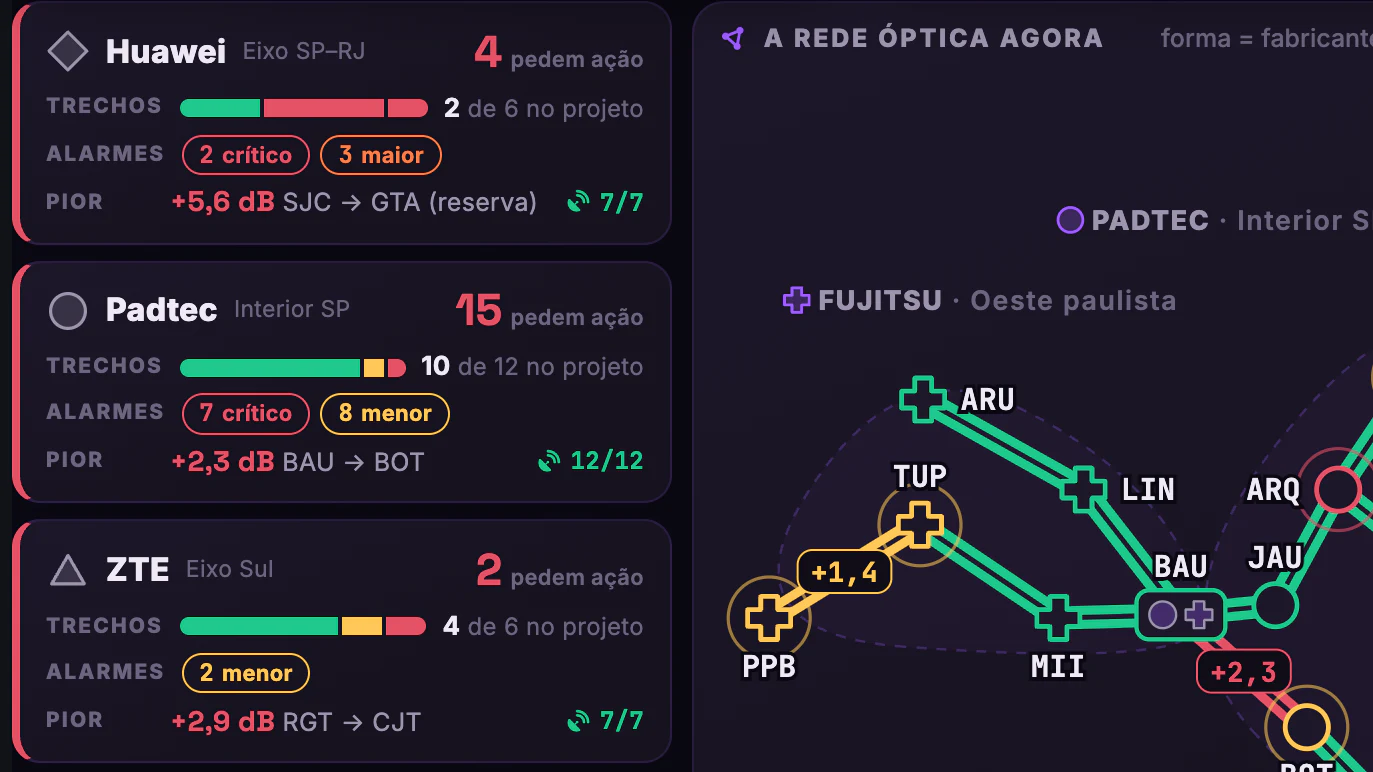

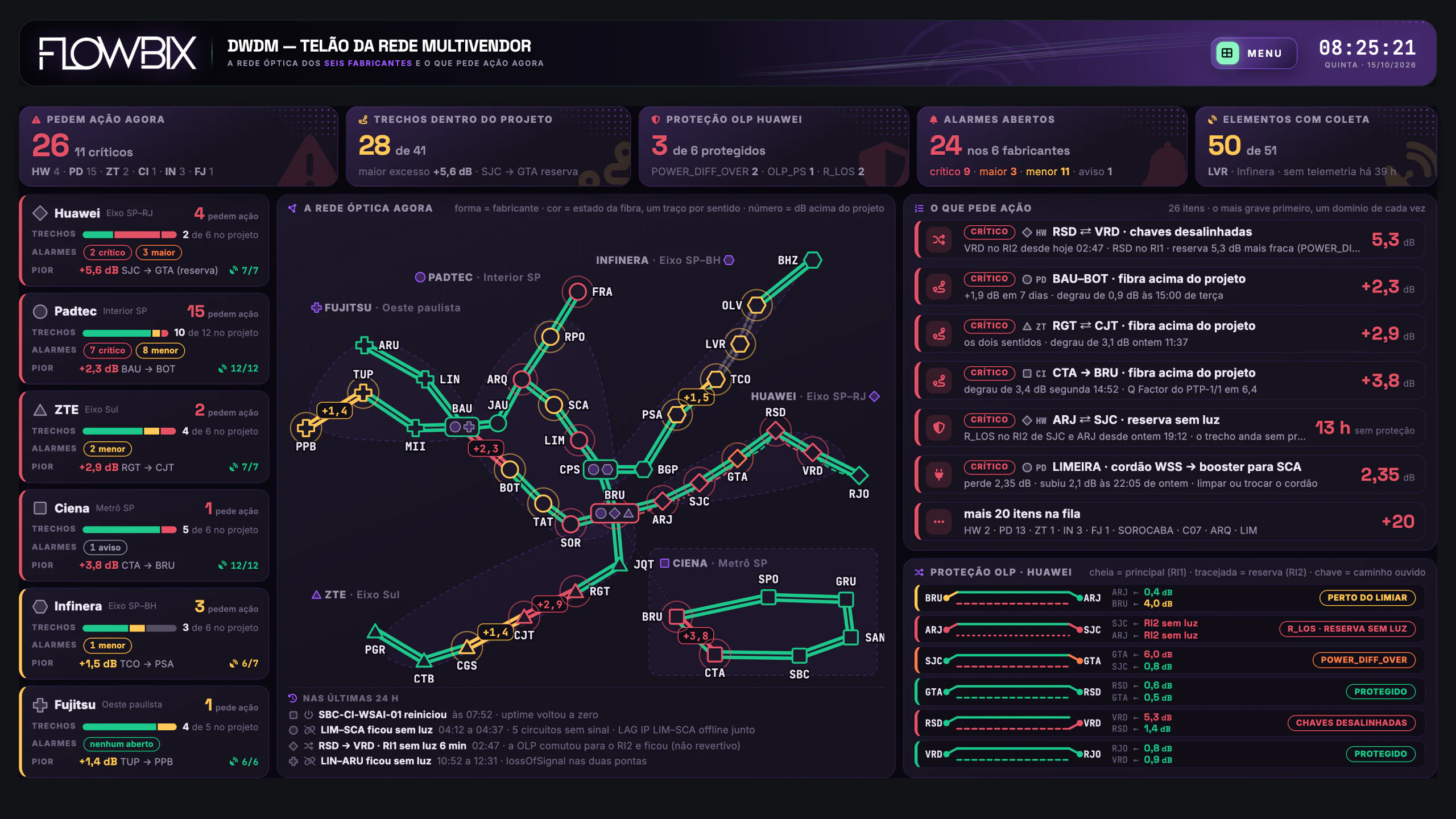

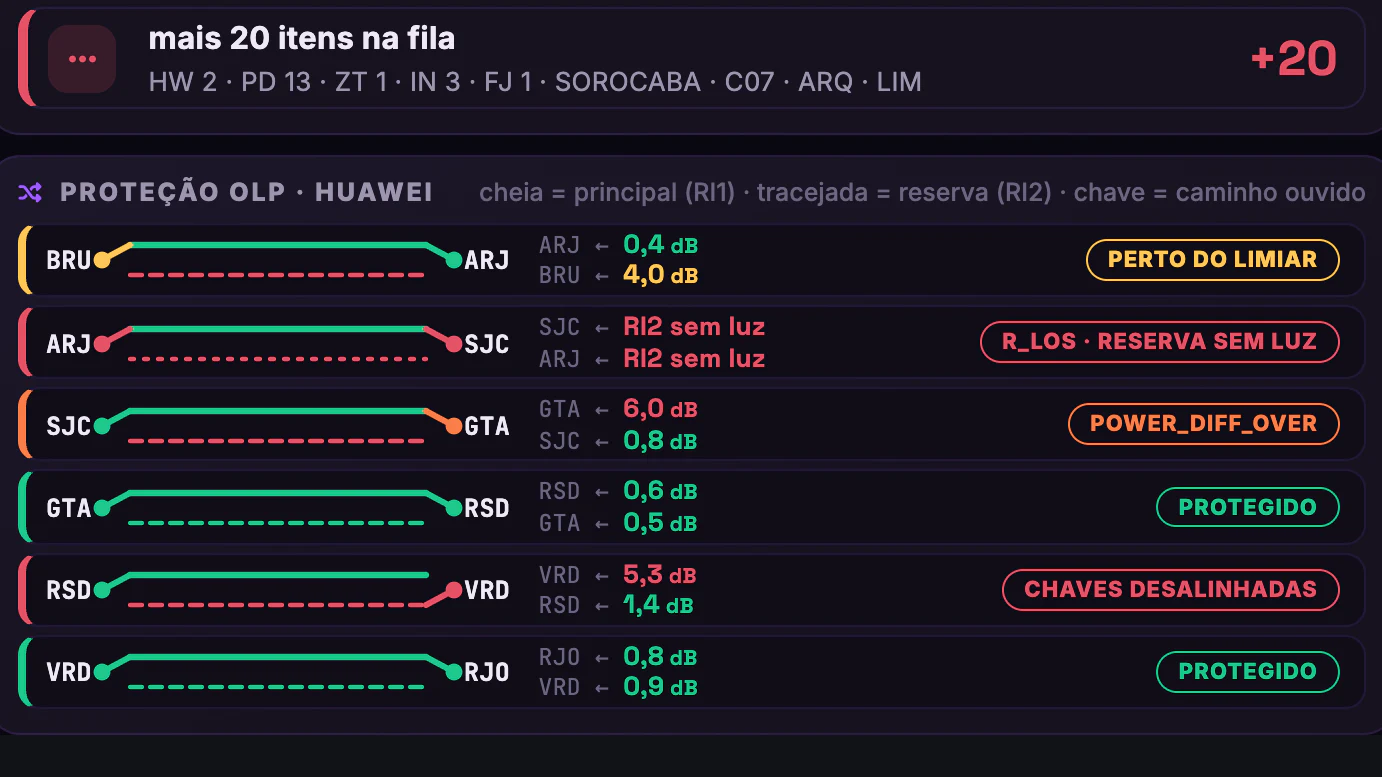

Vista 1 de 5 · Tela inteiraNo topo, 26 itens pedem ação, 28 de 41 trechos no projeto, 3 de 6 protegidos por OLP, 24 alarmes e 50 de 51 elementos com coleta; embaixo, os 6 fabricantes, o mapa com as últimas 24 h, a fila e a OLP Huawei.
DWDM, PoPs e Backbone IP/Gestão DWDM/Atenuação e alarmes
Print real · dashboard Flowbix08 / 21
Flowbix · DWDM · Atenuação e alarmes multivendorvista 1 de 5 · Mapa da rede
Role para ver o resto do quadro

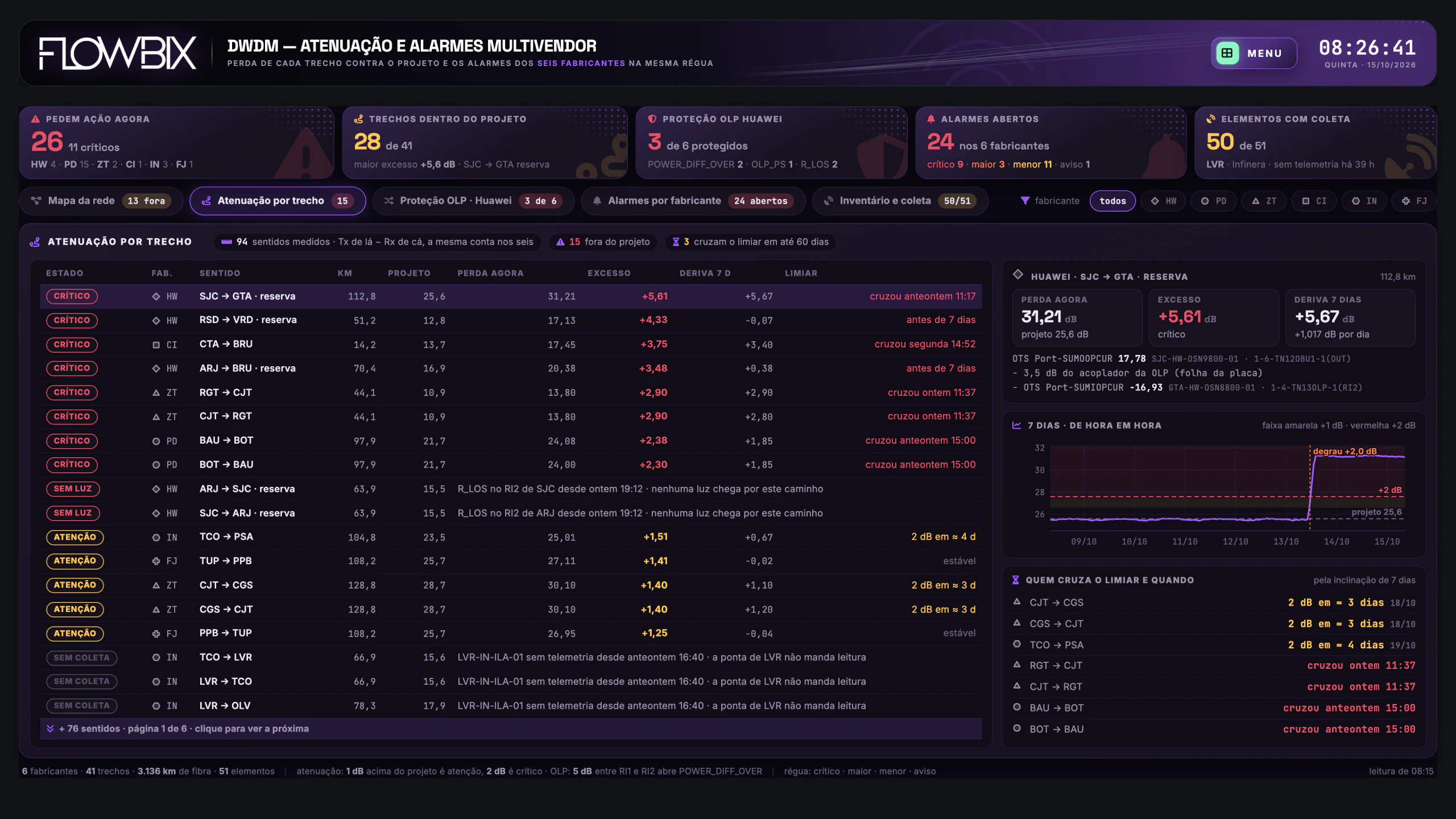

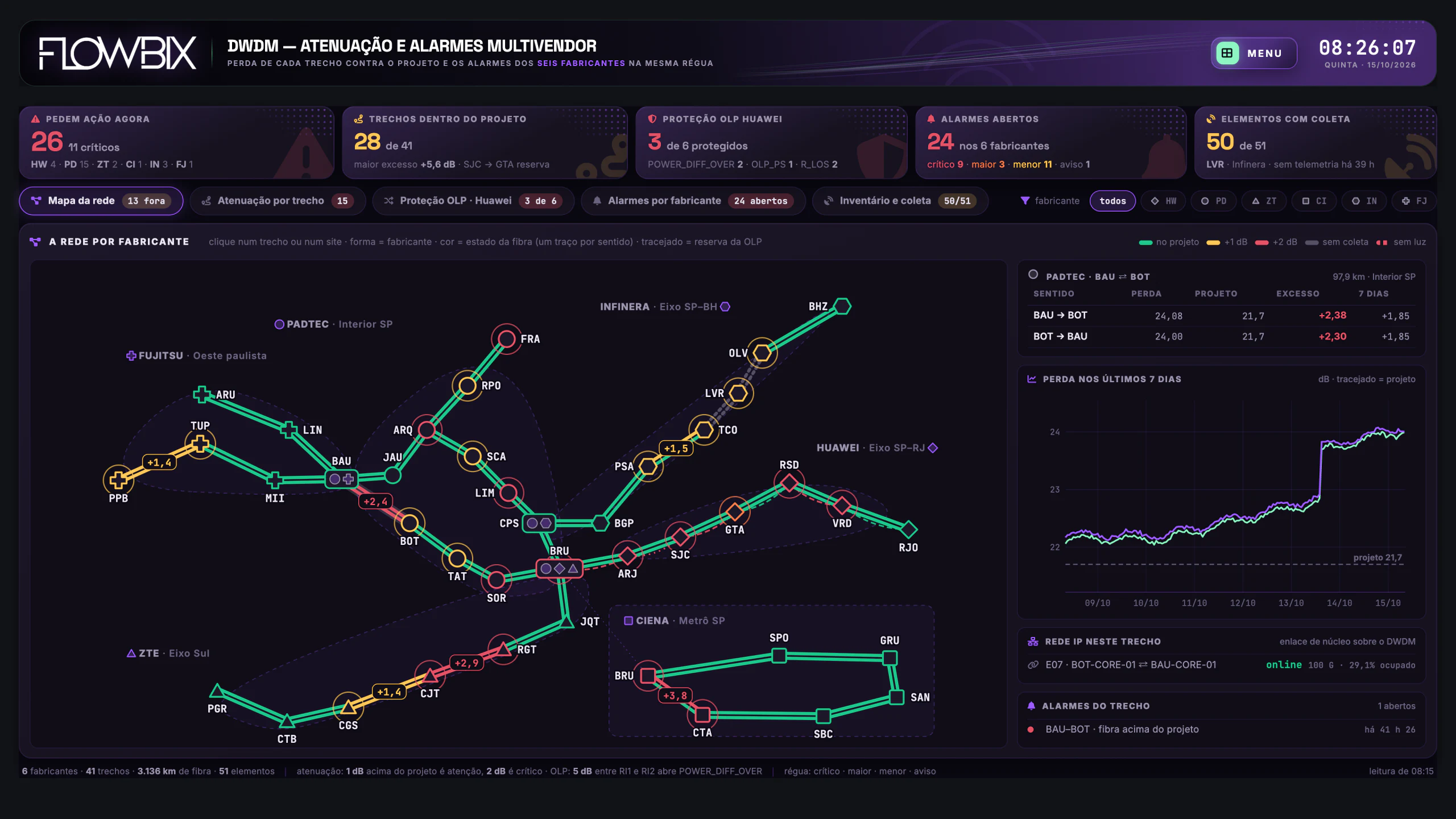

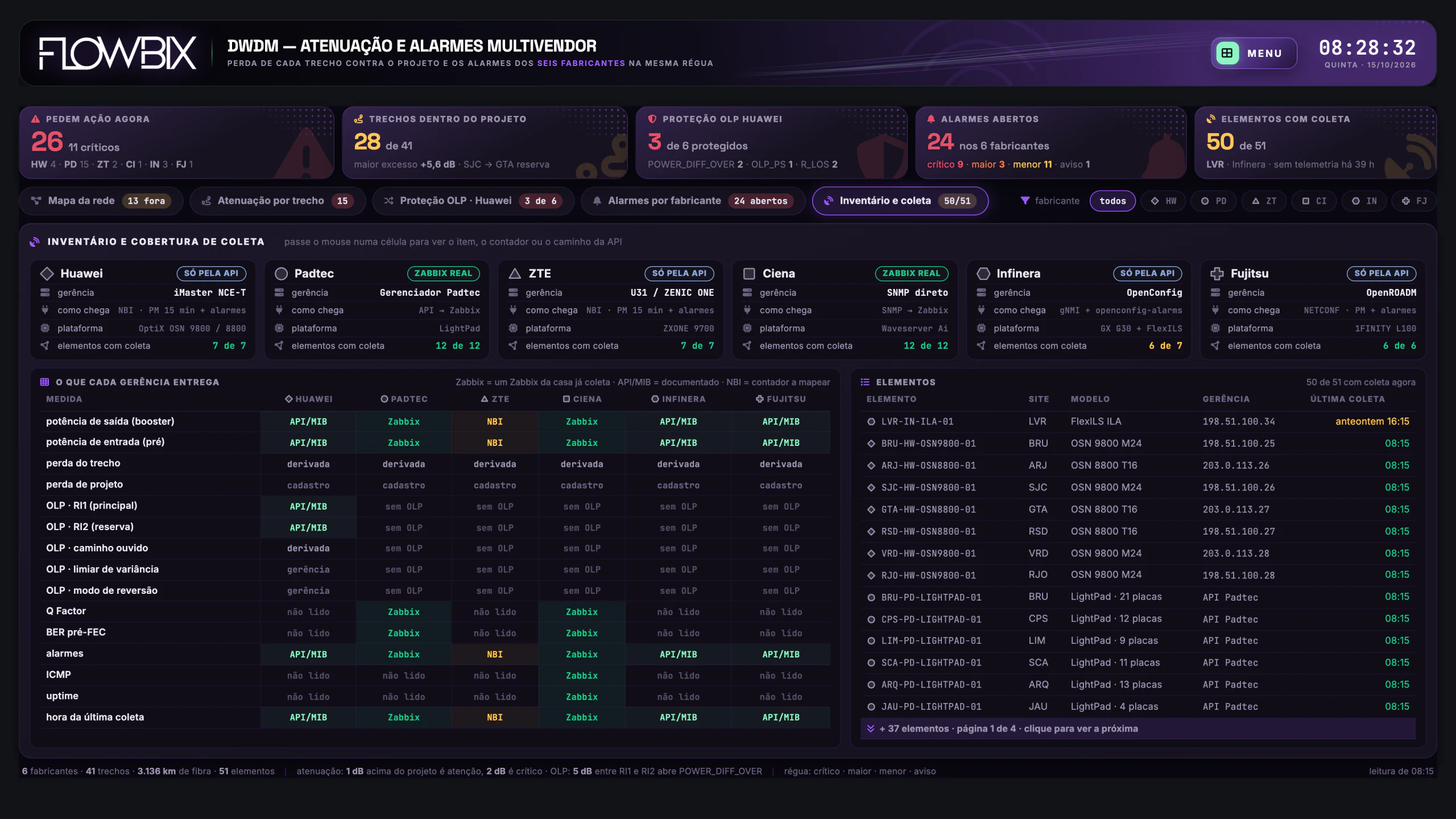

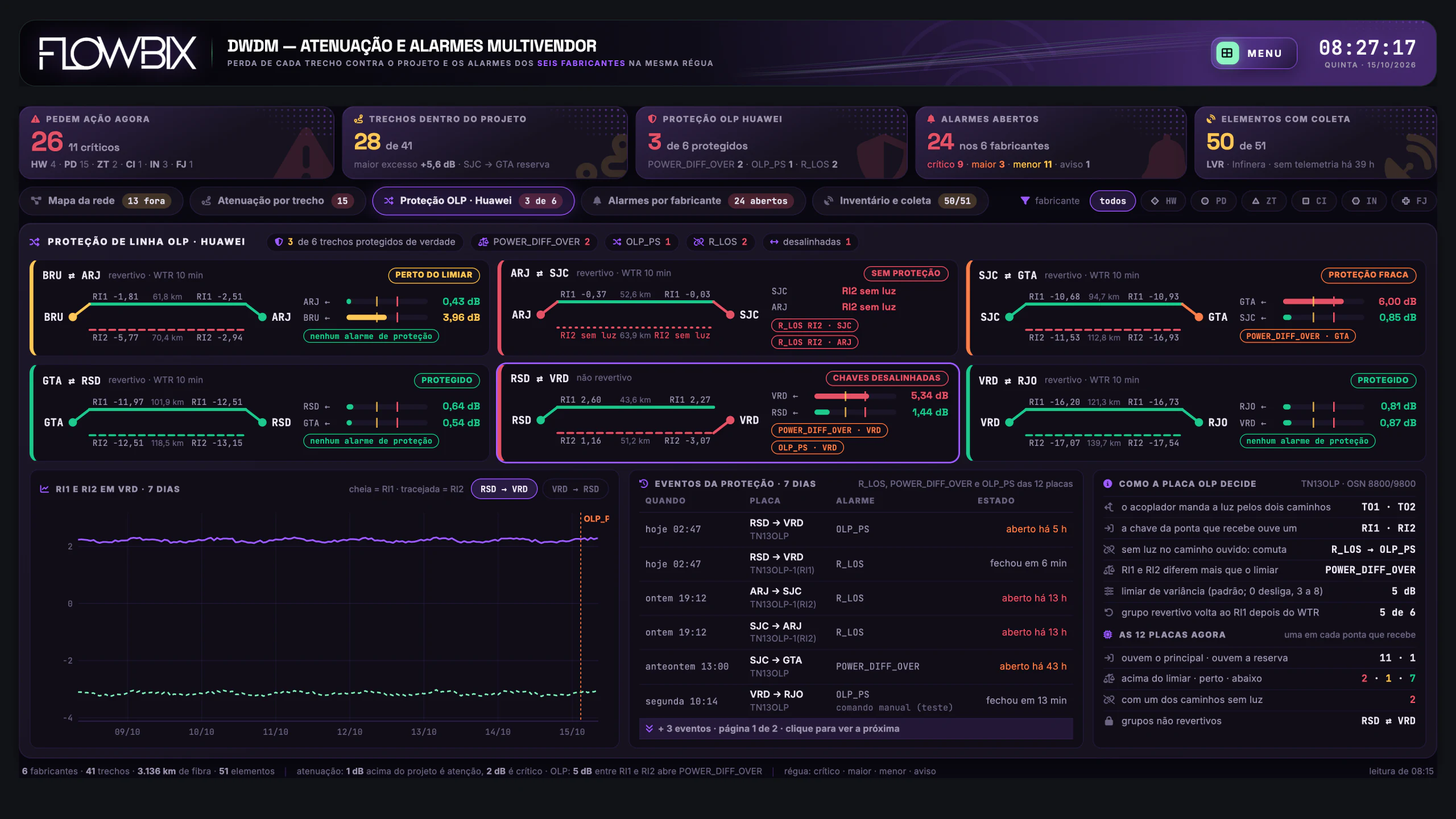

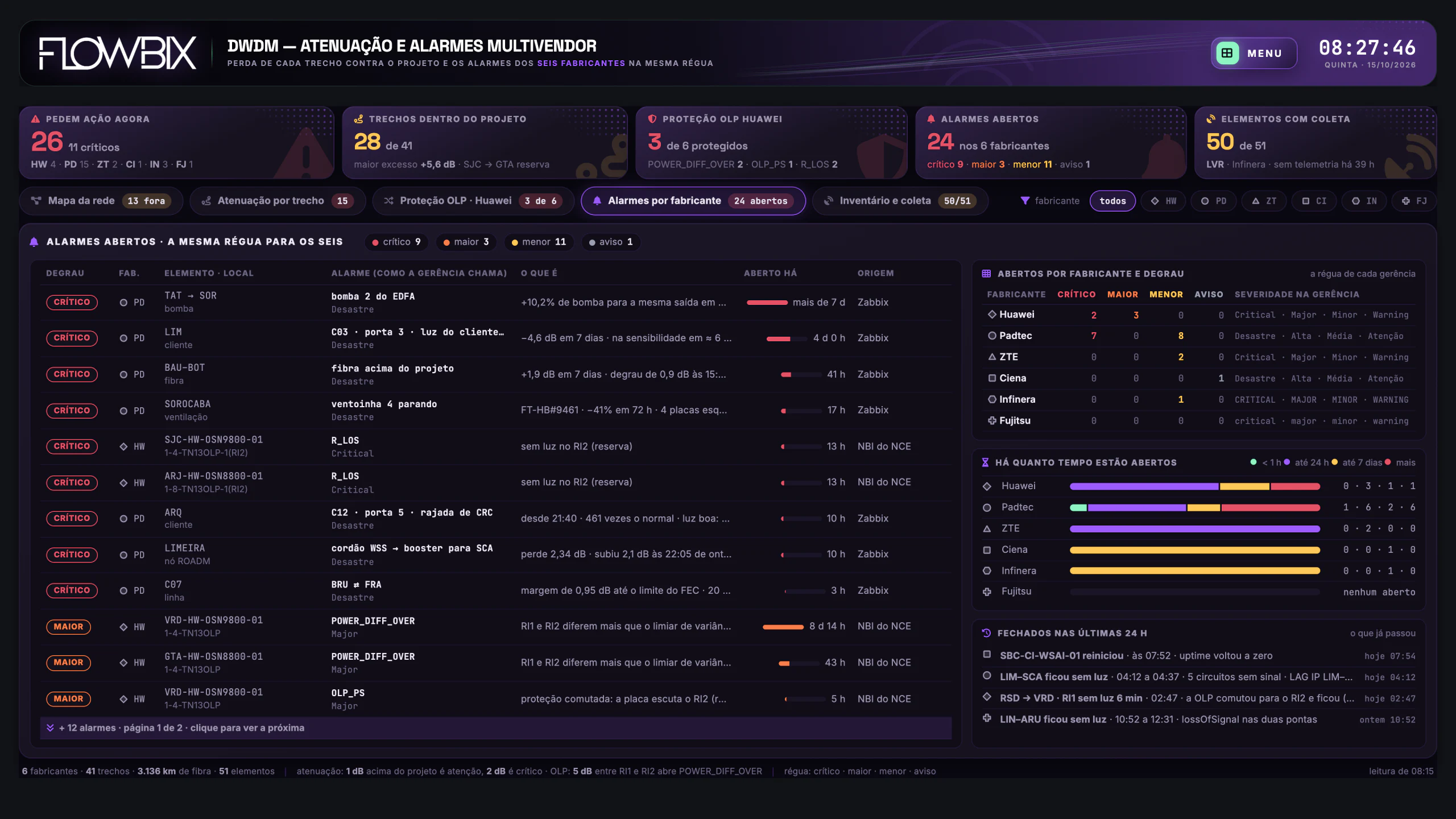

Vista 1 de 5 · Mapa da redeOs 6 fabricantes aparecem por região, da Fujitsu no Oeste paulista à Ciena no Metrô SP, cada fibra na cor do seu estado: BRU–CTA marca +3,8 dB. Ao lado, BAU → BOT, da Padtec, perde 24,08 dB para 21,7 de projeto.
DWDM, PoPs e Backbone IP/Gestão DWDM/Telão do NOC · Padtec
Print real · dashboard Flowbix09 / 21
Flowbix · DWDM Padtec · Telão do NOCvista 1 de 5 · Tela inteira
Role para ver o resto do quadro

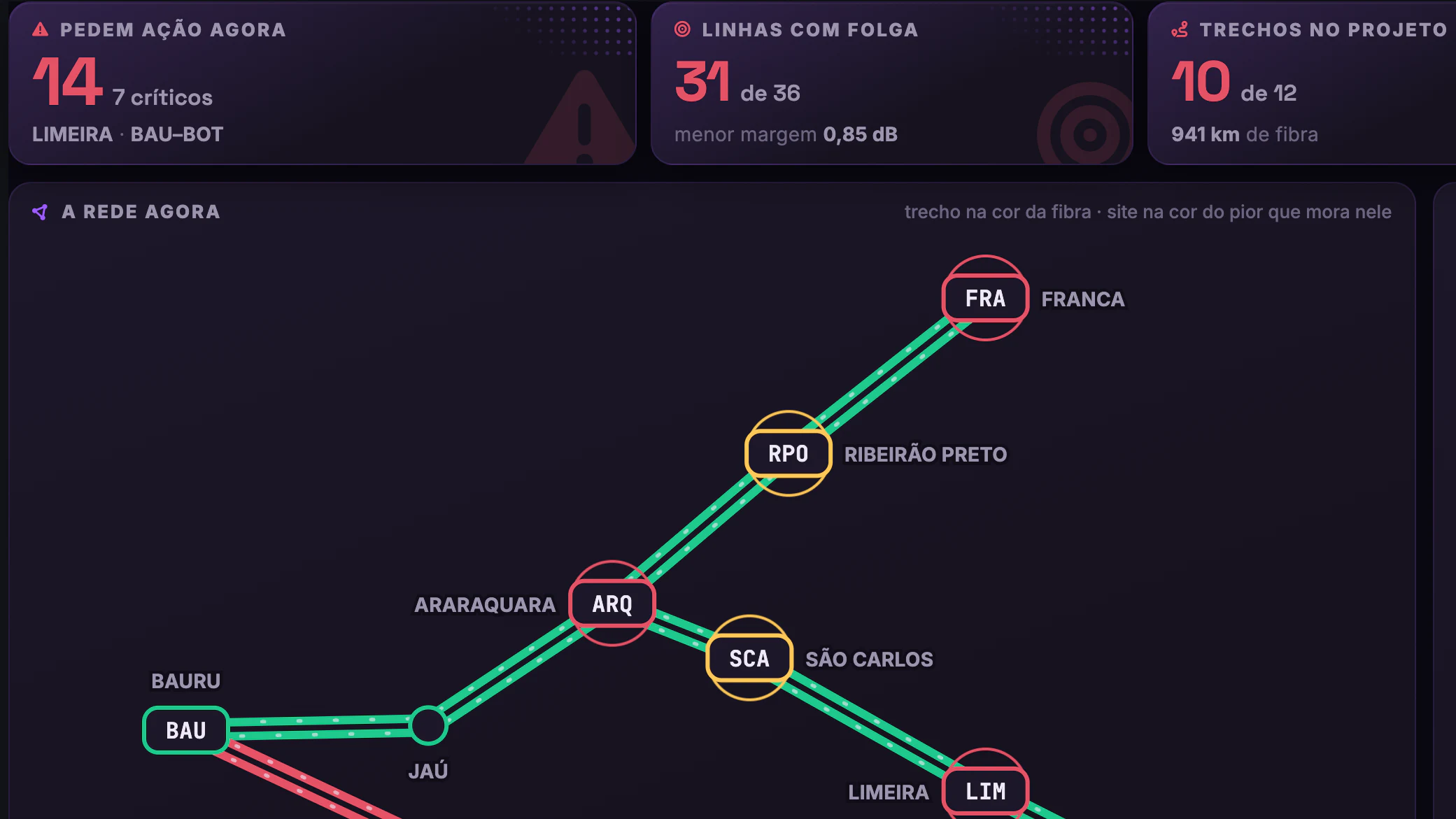

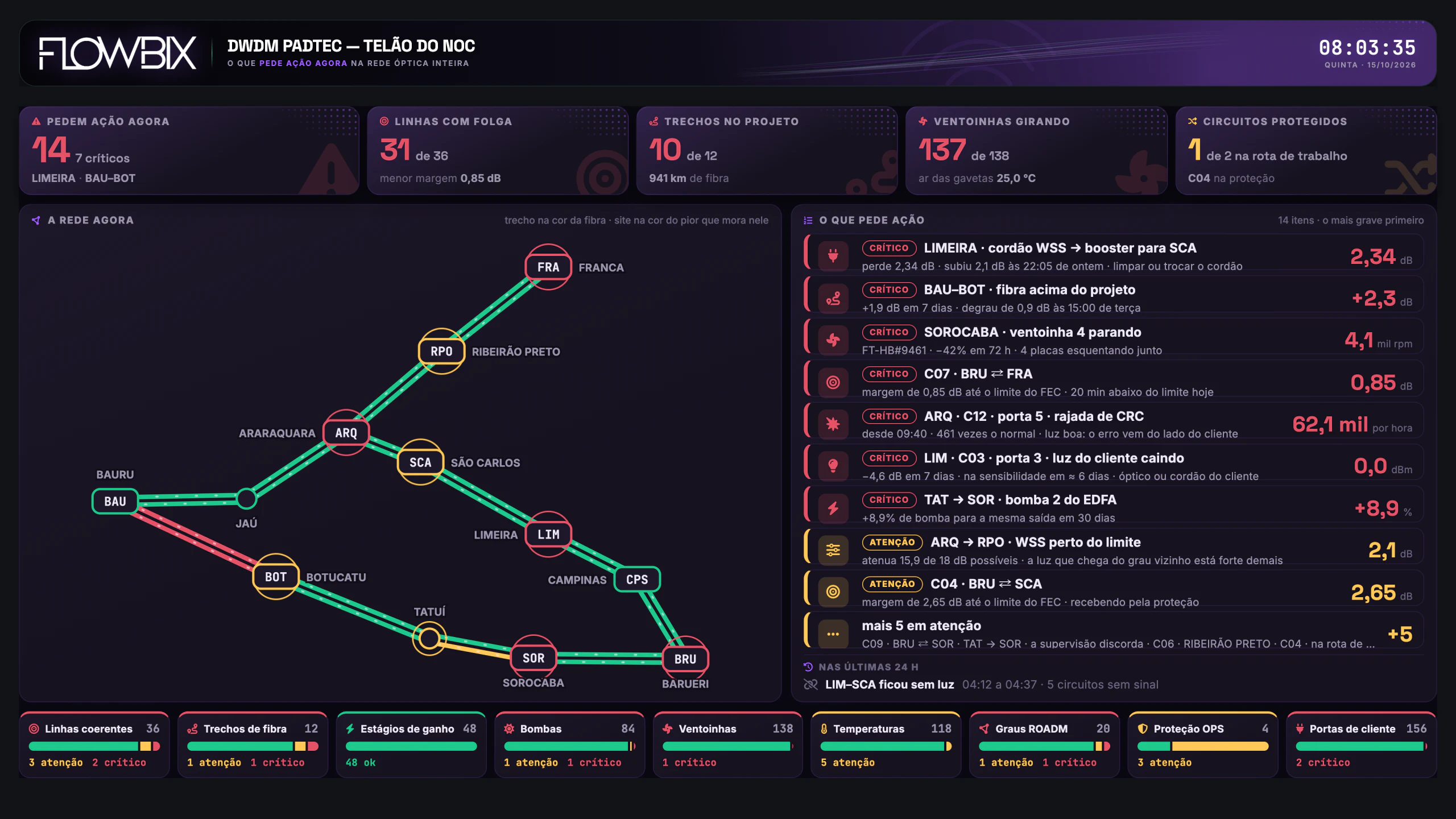

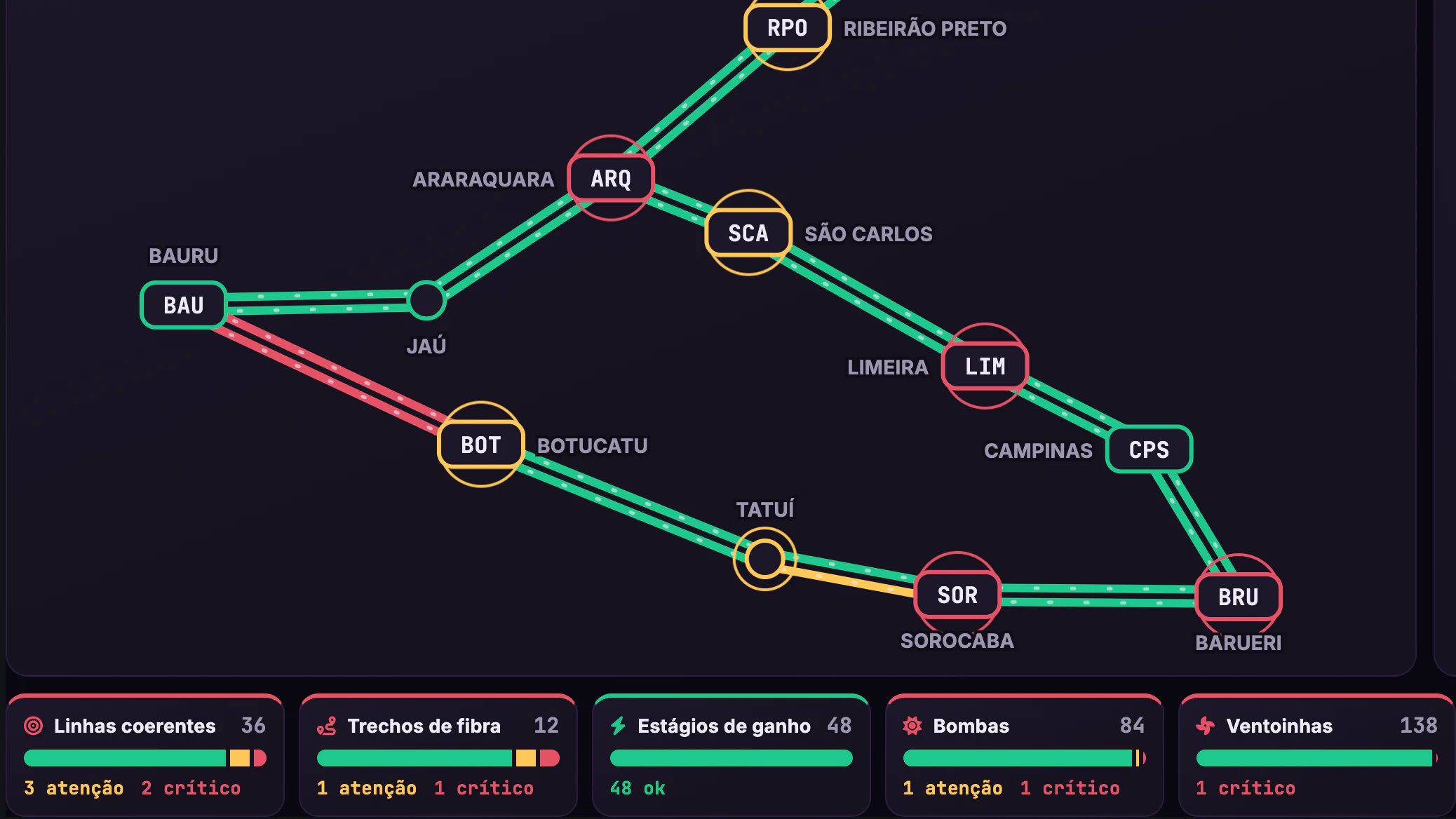

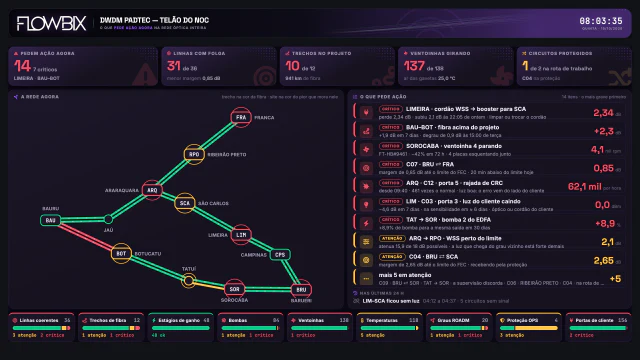

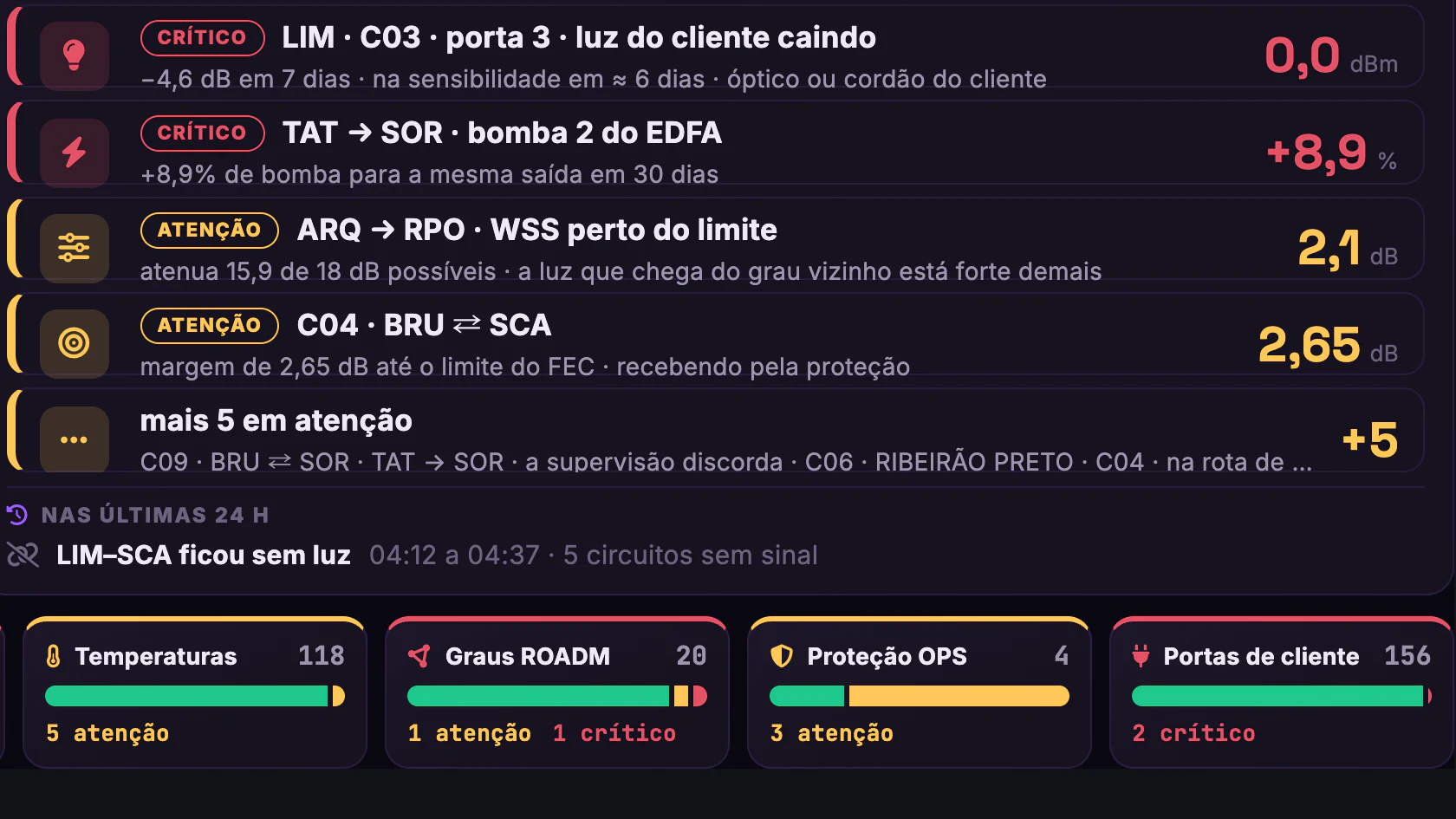

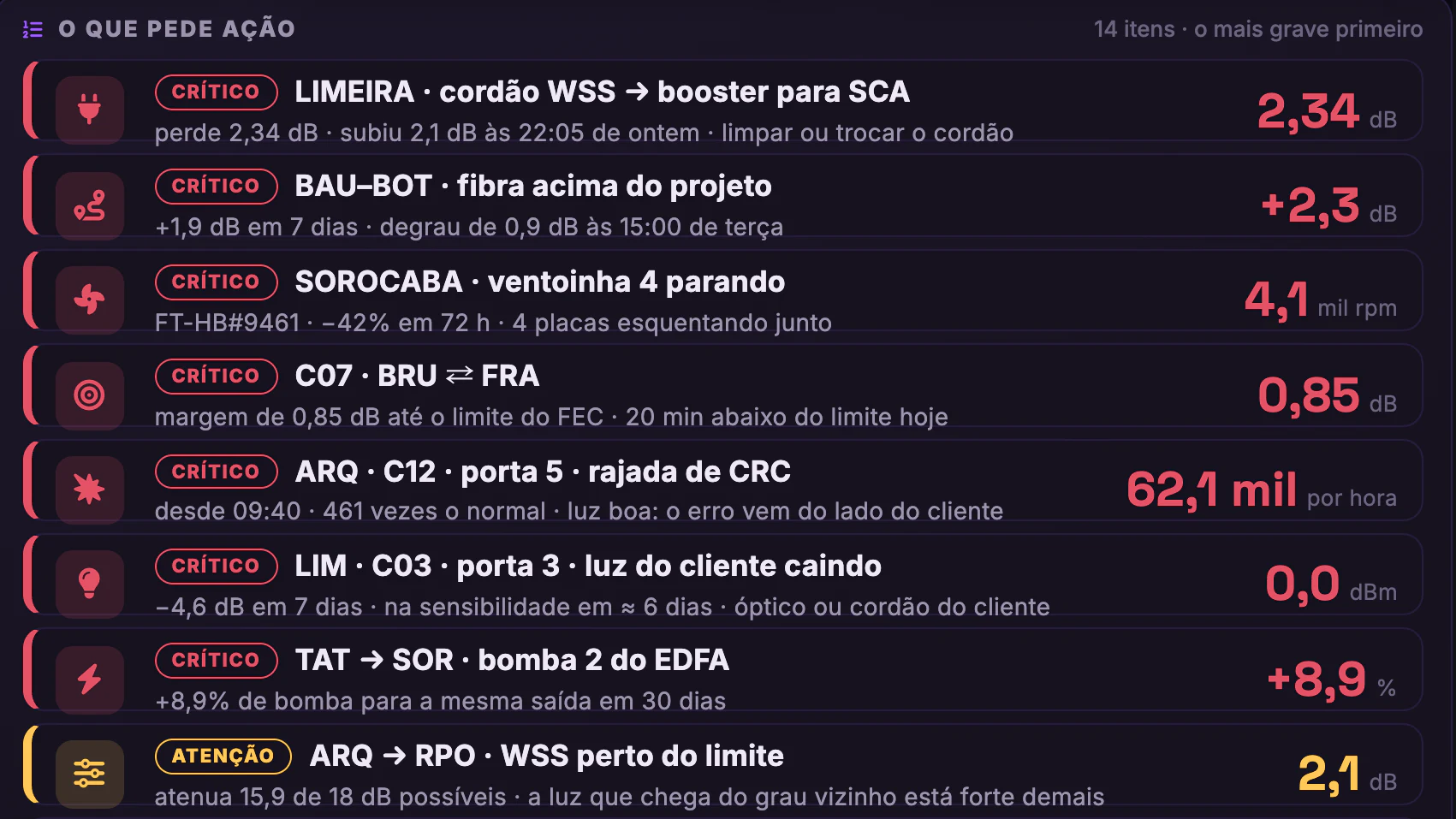

Vista 1 de 5 · Tela inteiraO telão às 08:03 de quinta, 15/10: os 5 números do topo, o mapa dos 12 sites à esquerda, a fila de 14 itens à direita e, embaixo, as 9 famílias, de linhas coerentes a portas de cliente.
DWDM, PoPs e Backbone IP/Gestão DWDM/Margem das linhas
Print real · dashboard Flowbix10 / 21
Flowbix · DWDM Padtec · Margem das linhasvista 1 de 6 · Margem
Role para ver o resto do quadro

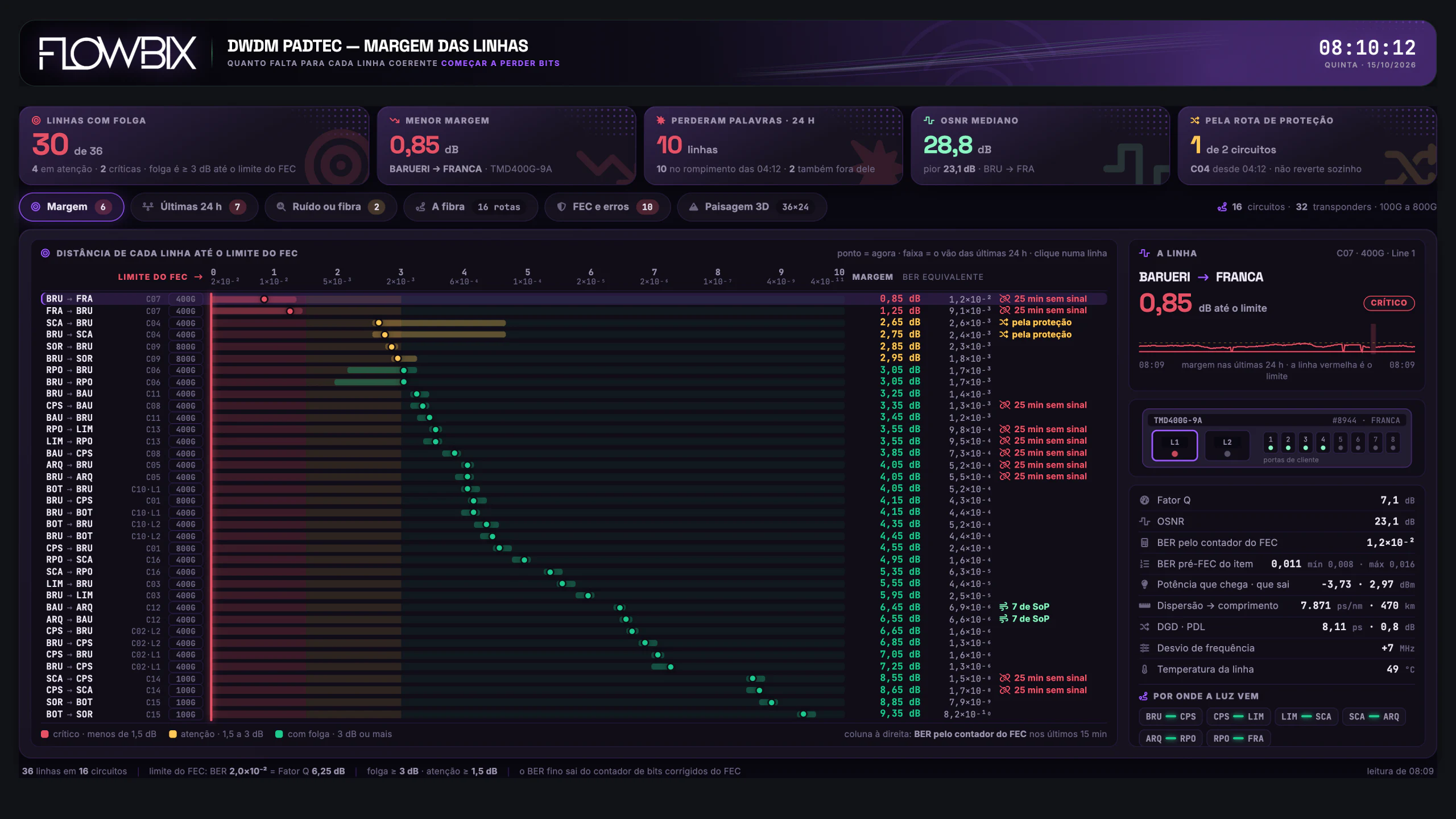

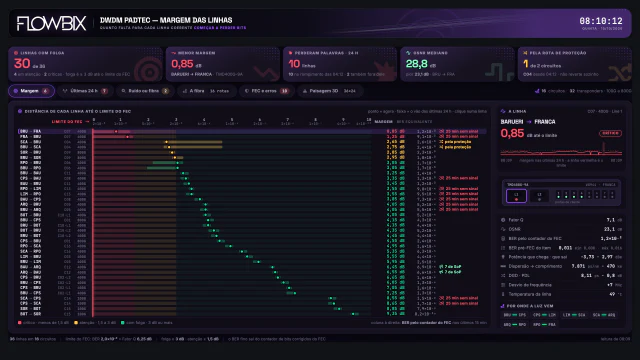

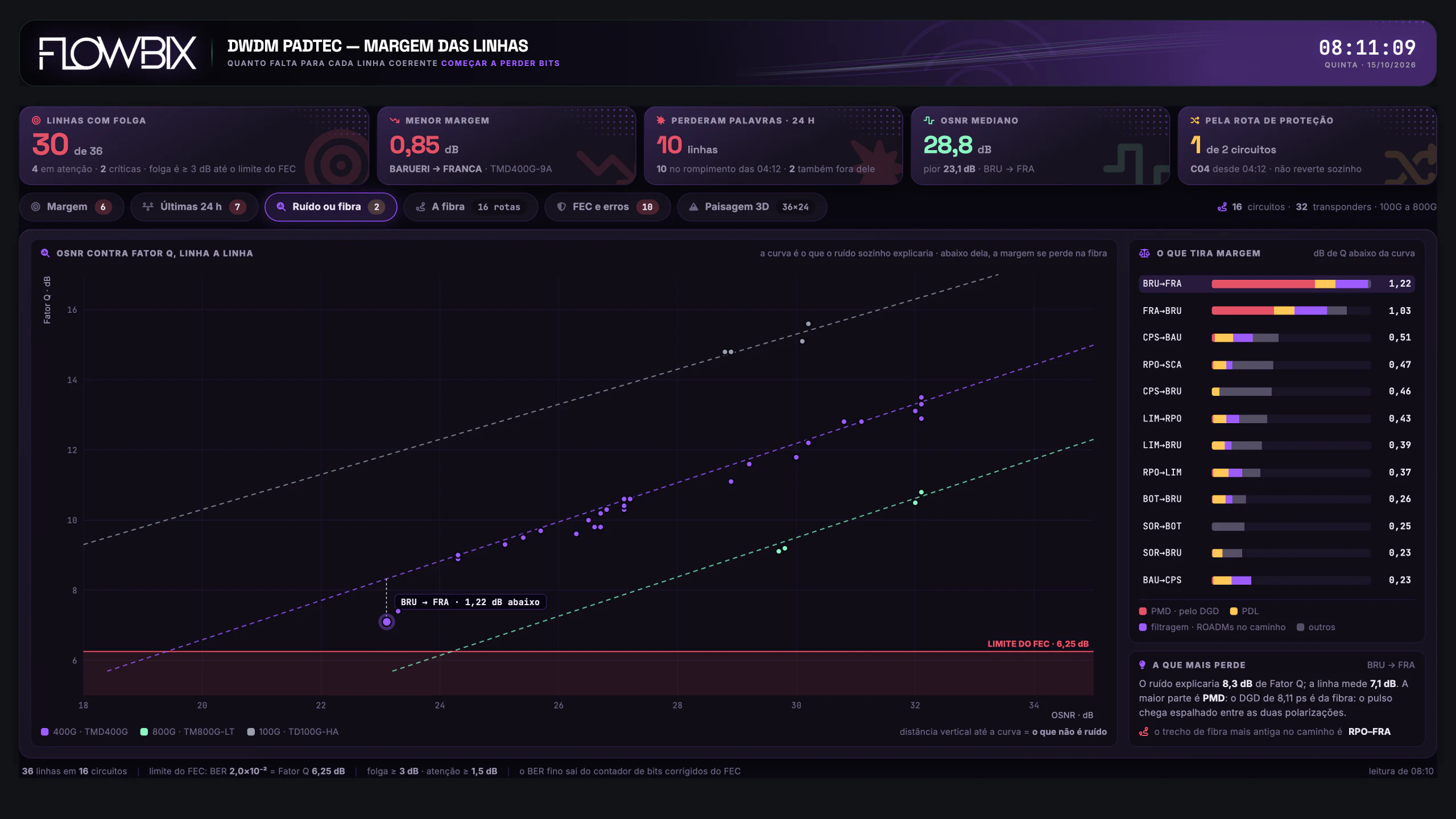

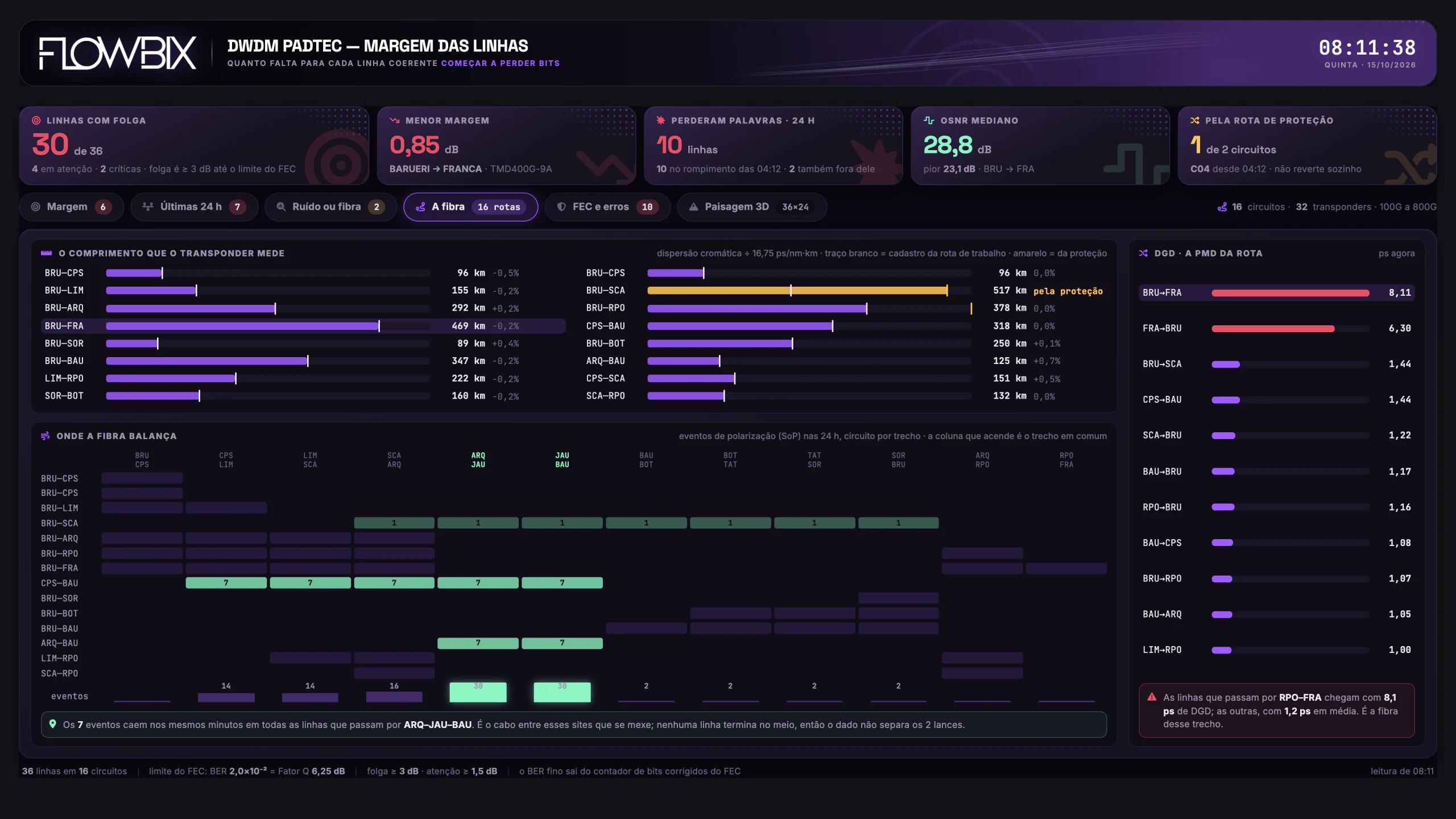

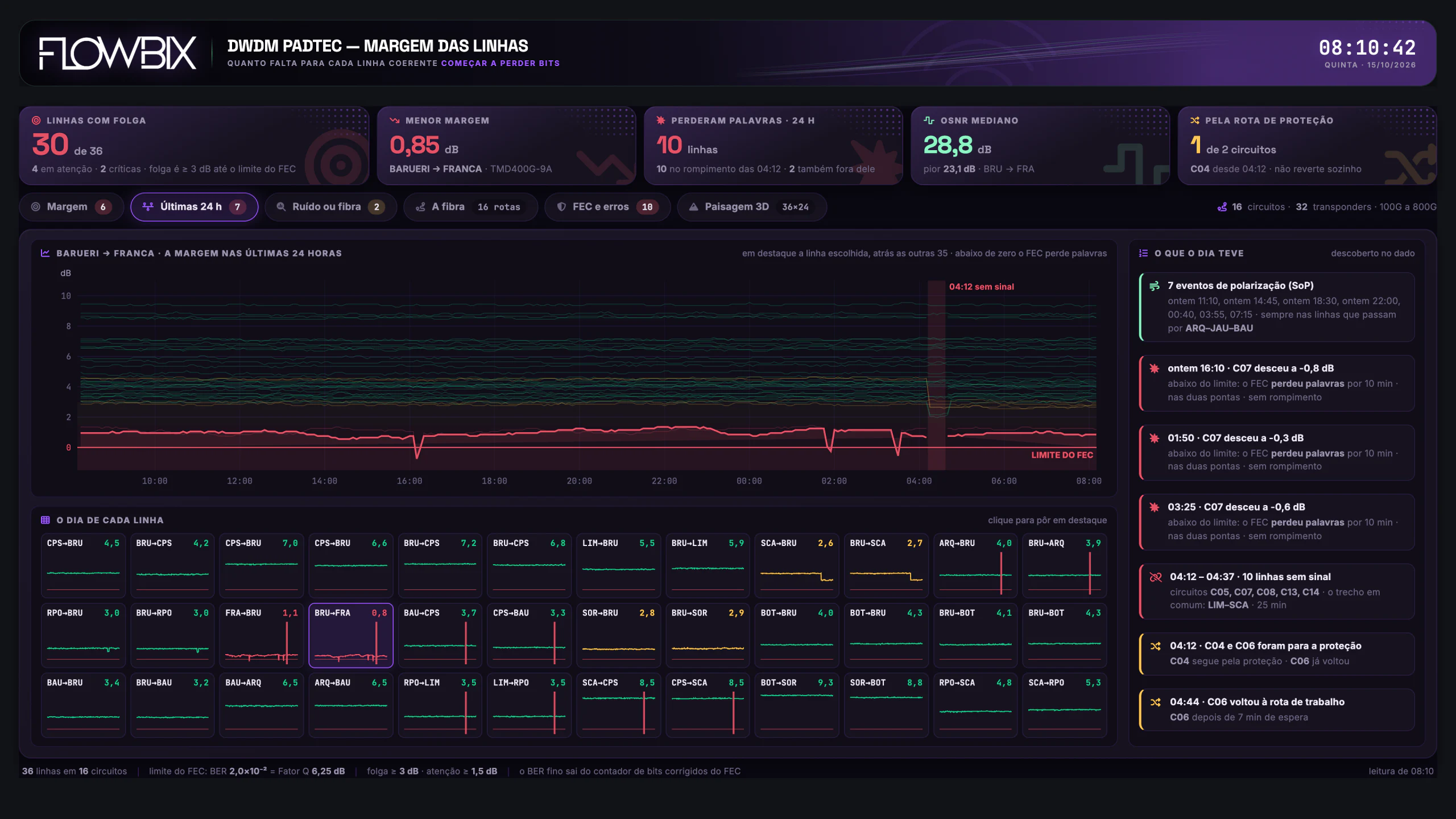

Vista 1 de 6 · MargemAs 36 linhas em fila pela margem até o limite do FEC, de 0,85 dB em BRU → FRA a 9,35 dB em BOT → SOR, com a faixa de 24 h e o BER do contador. À direita, a ficha de BRU → FRA, do Fator Q à temperatura.
DWDM, PoPs e Backbone IP/Gestão DWDM/Orçamento óptico
Print real · dashboard Flowbix11 / 21
Flowbix · DWDM Padtec · Orçamento ópticovista 1 de 6 · A rota
Role para ver o resto do quadro

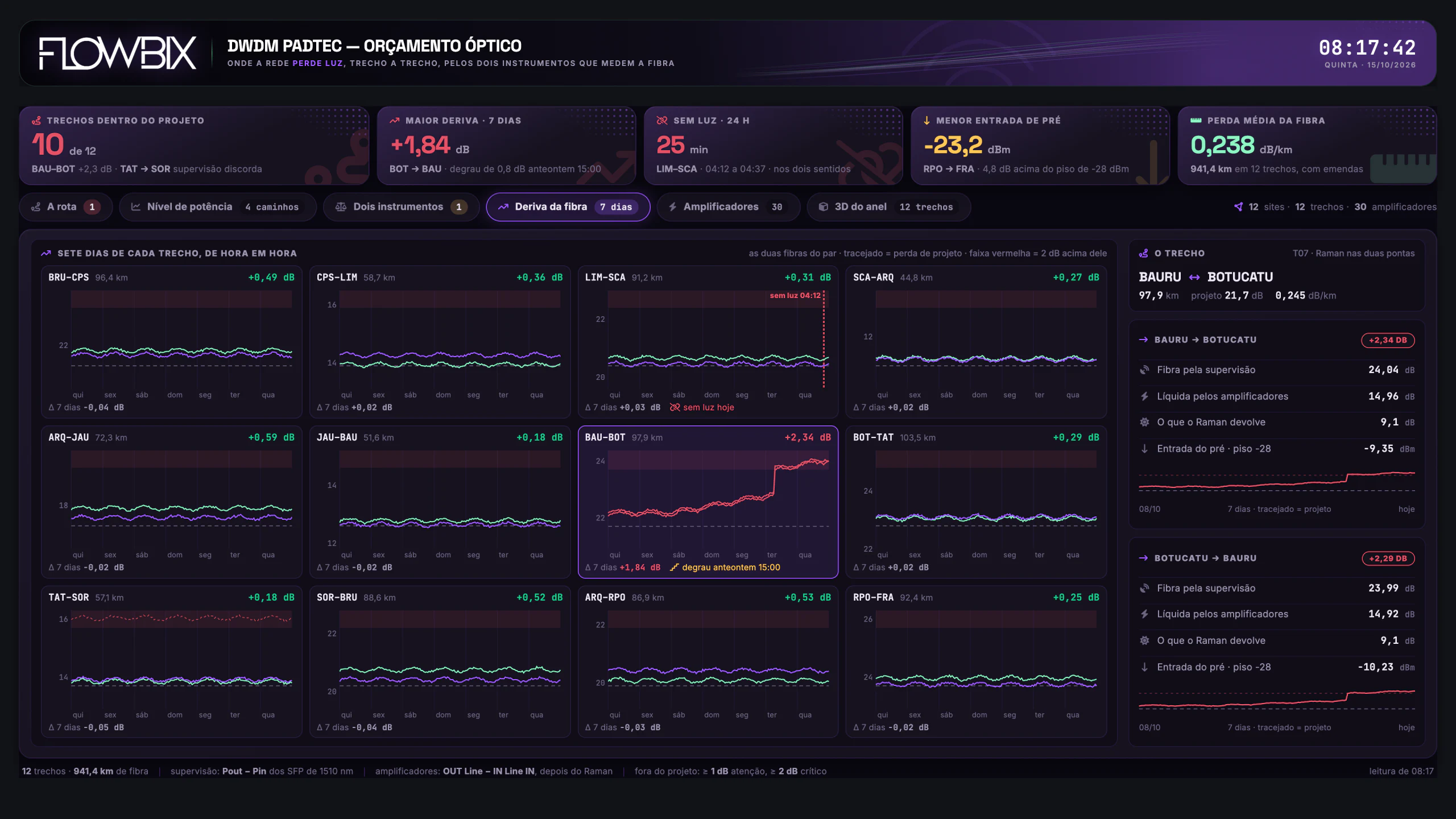

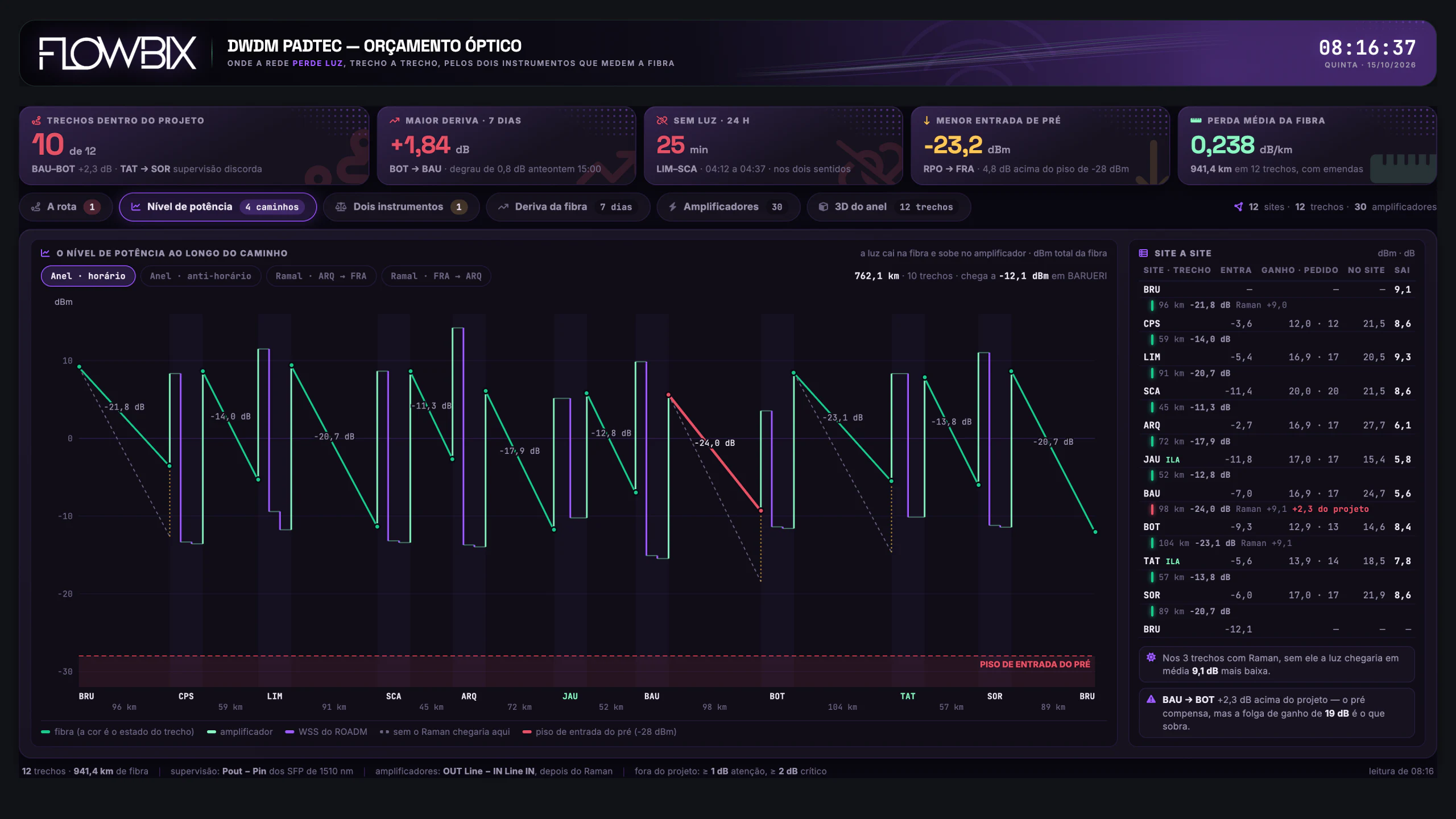

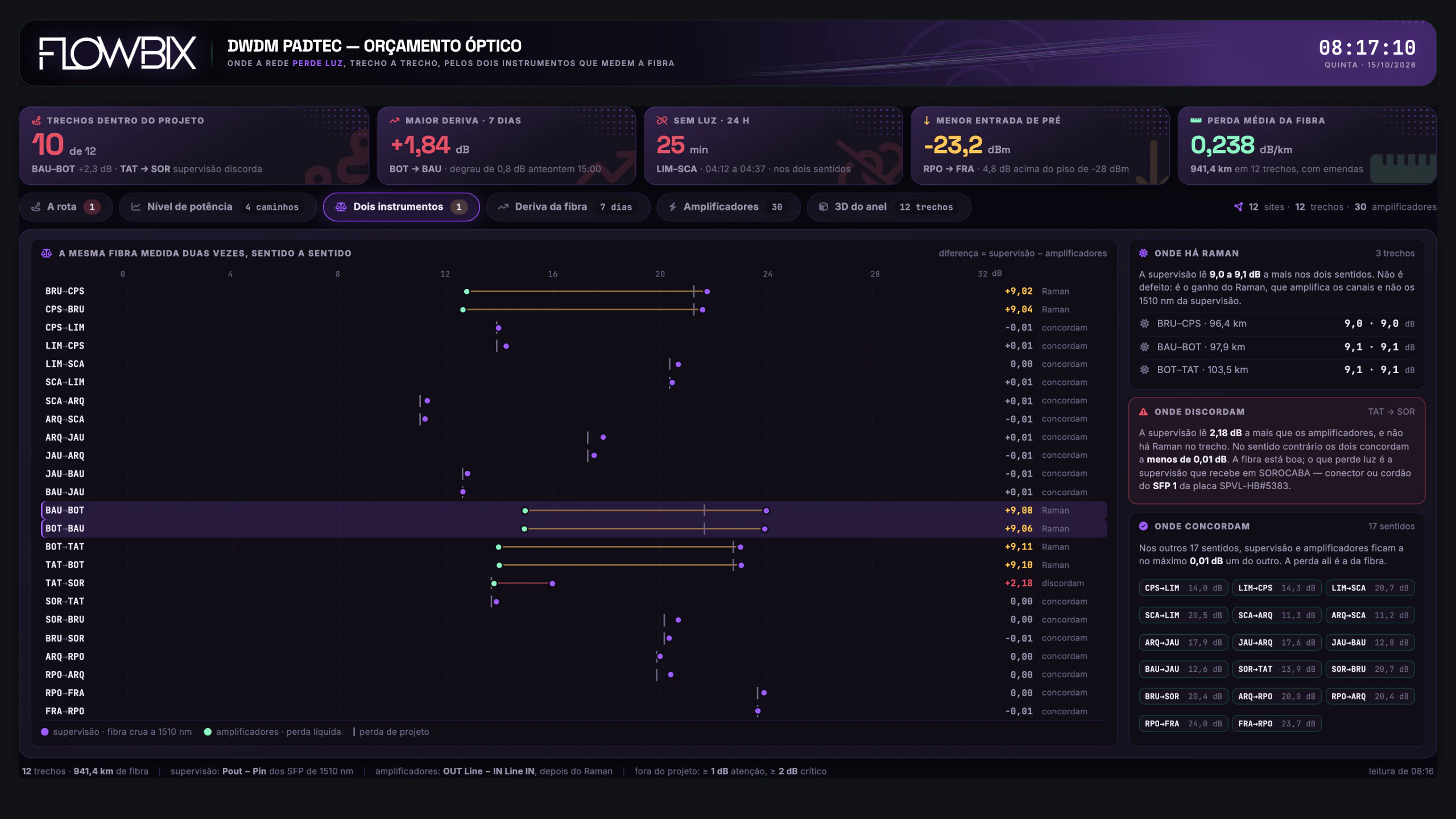

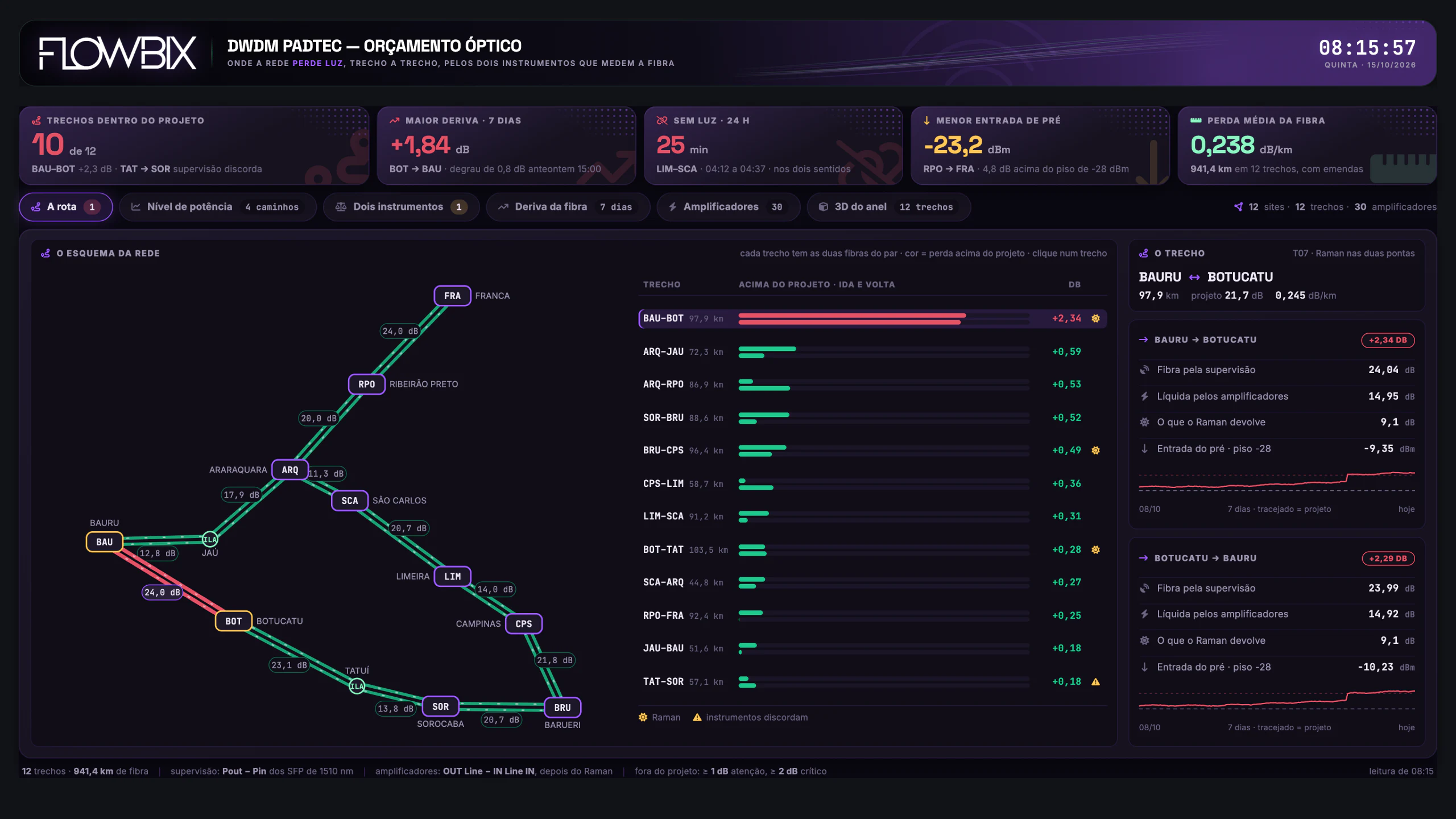

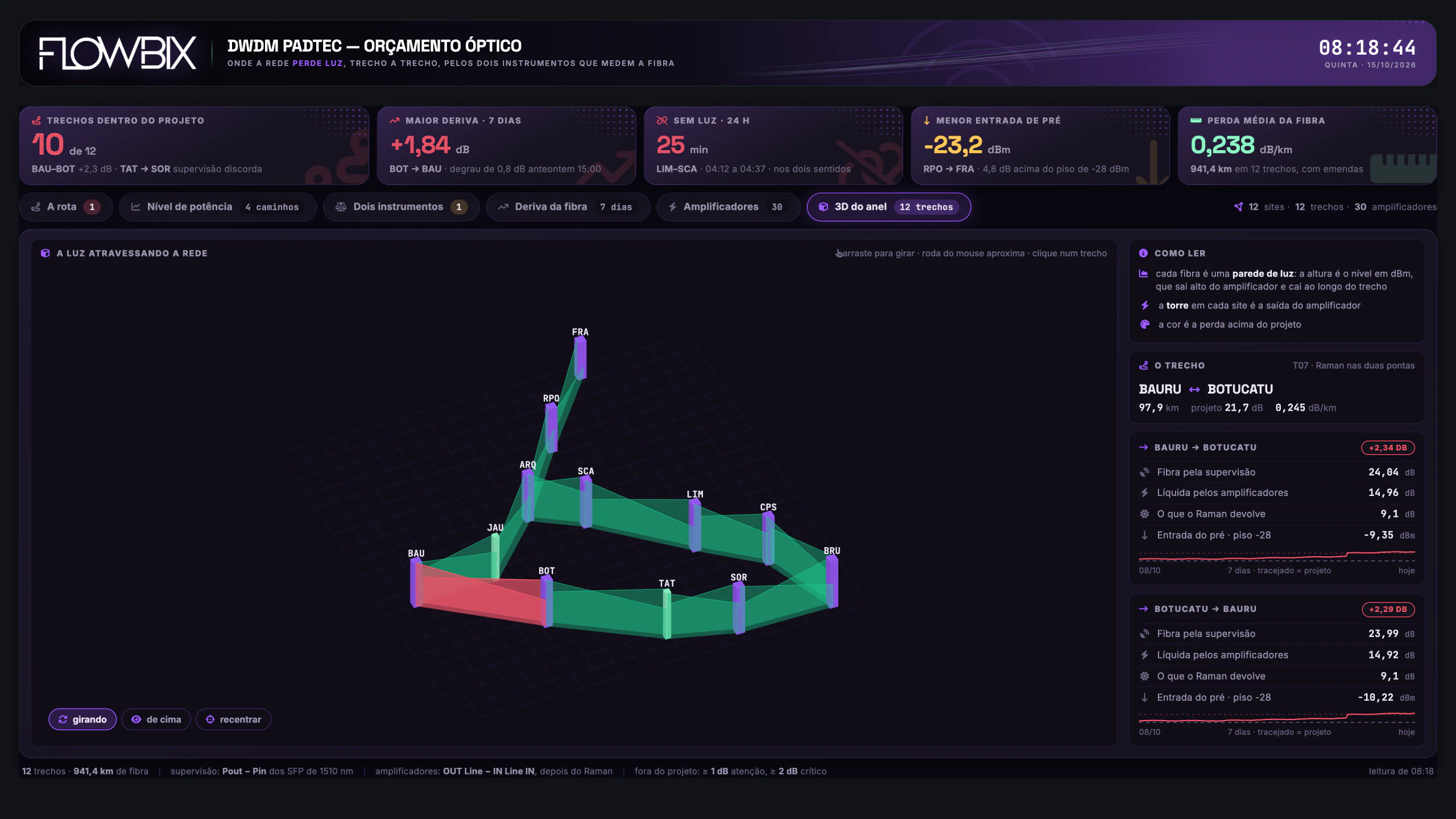

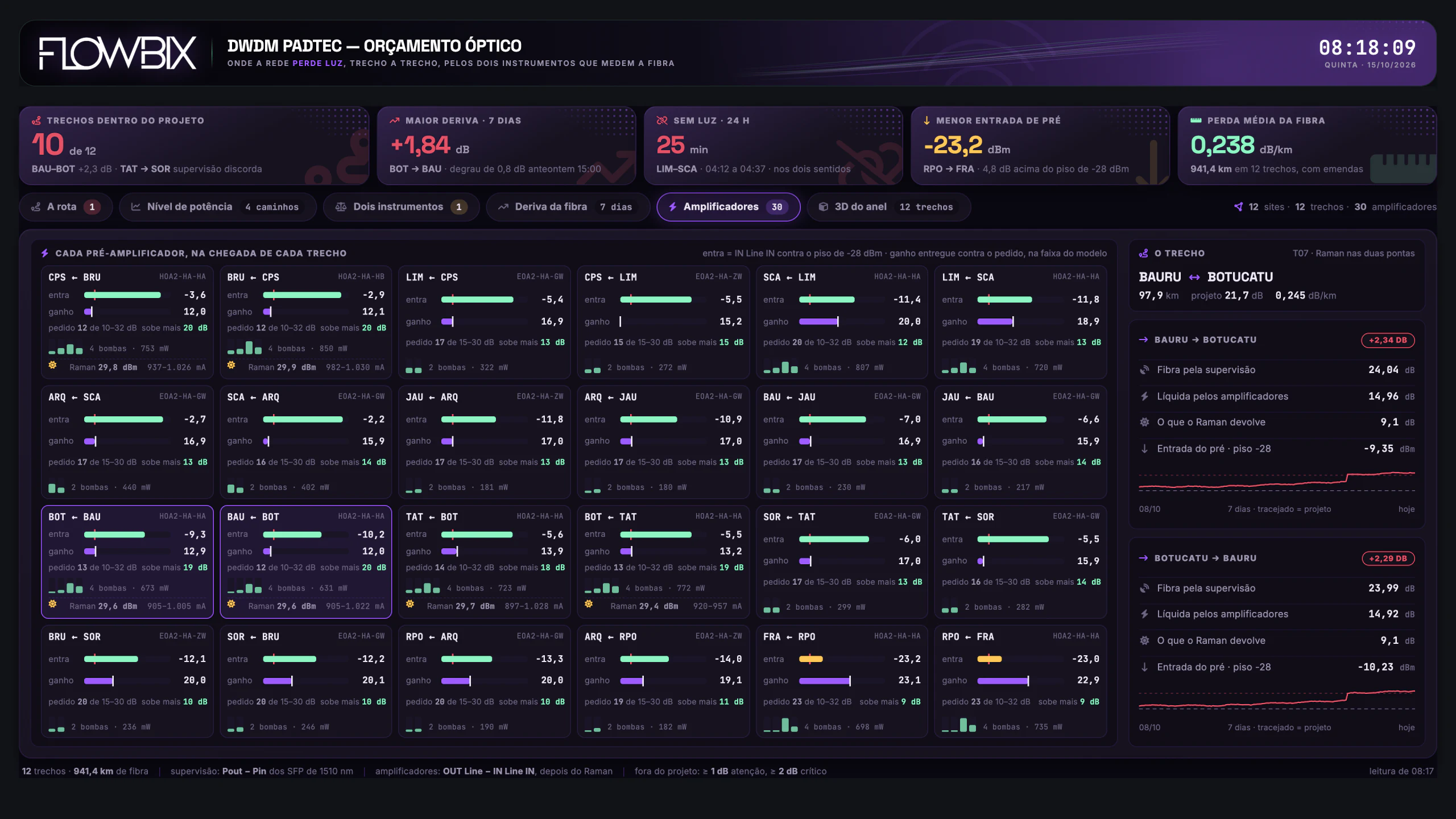

Vista 1 de 6 · A rotaO esquema liga os 12 sites com a perda de cada trecho, e a tabela ordena os trechos pelo excesso sobre o projeto: BAU–BOT em +2,34 dB e ARQ–JAU, o segundo, em +0,59. TAT–SOR leva o alerta de instrumentos que discordam.
DWDM, PoPs e Backbone IP/Gestão DWDM/Amplificadores e bombas
Print real · dashboard Flowbix12 / 21
Flowbix · DWDM Padtec · Amplificadores e bombasvista 1 de 6 · Bombas do Raman
Role para ver o resto do quadro

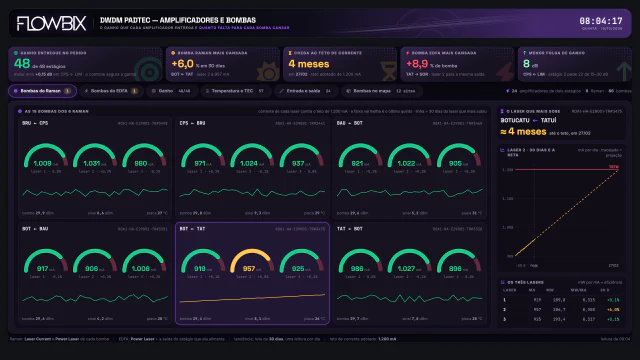

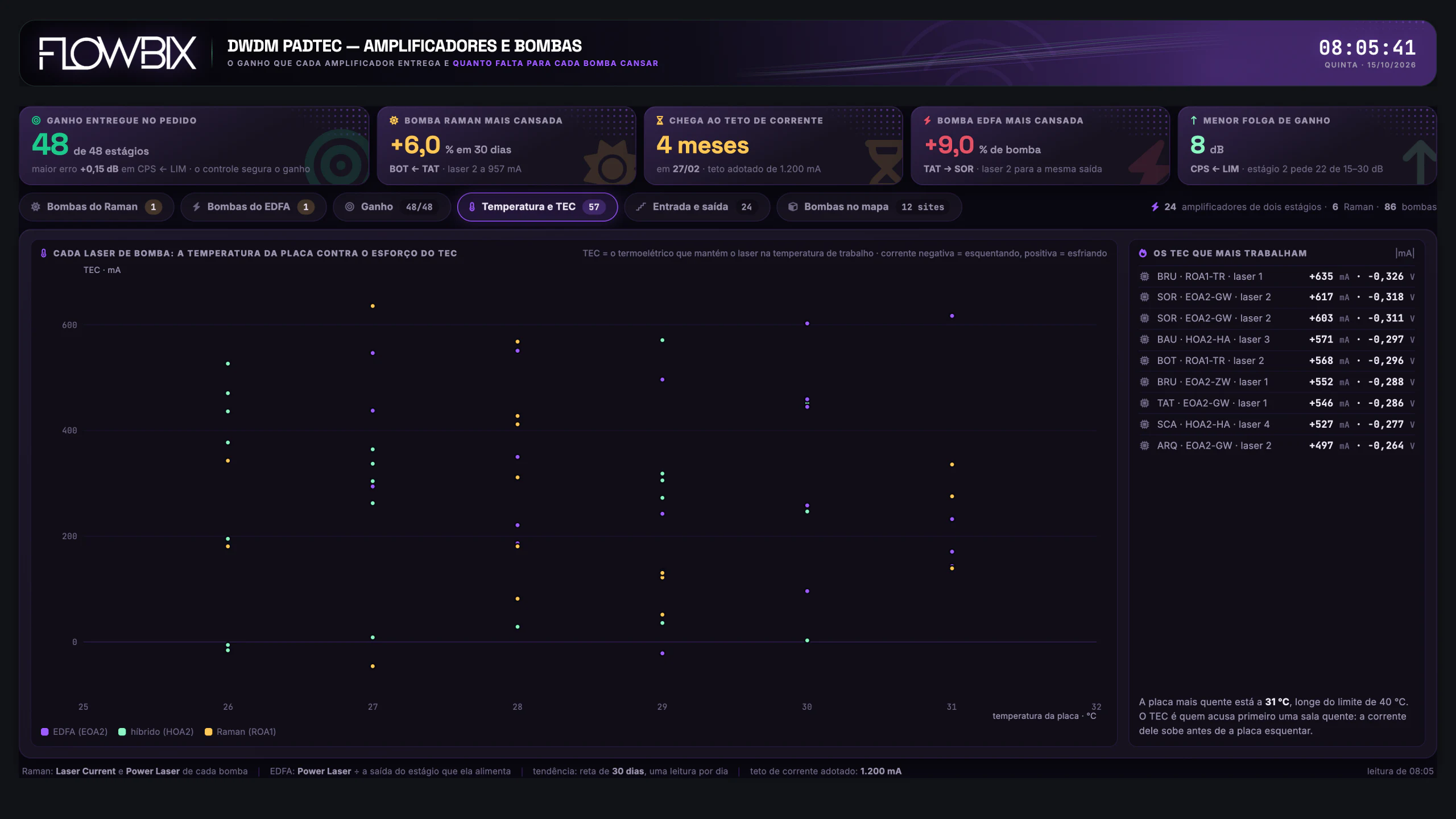

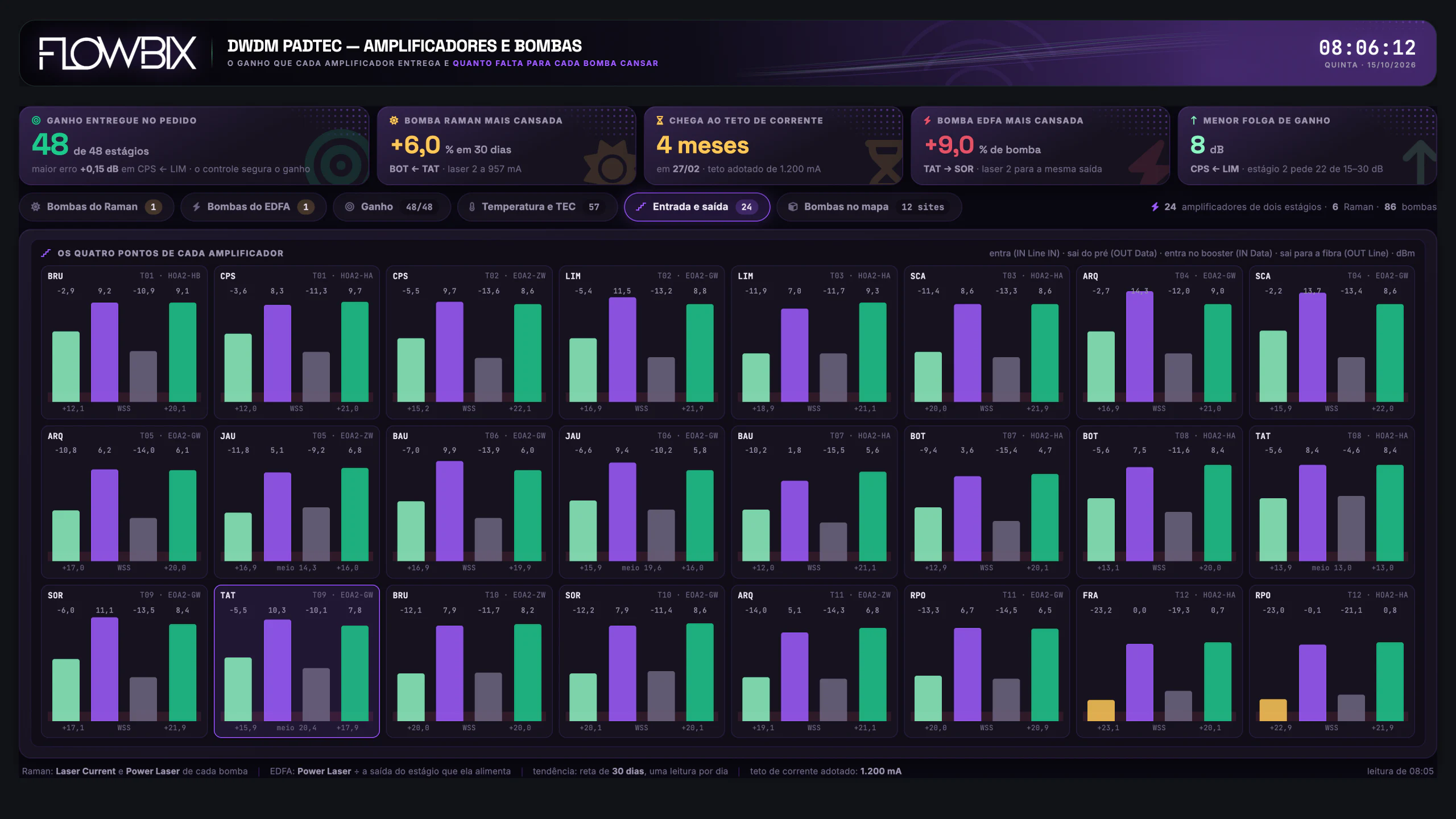

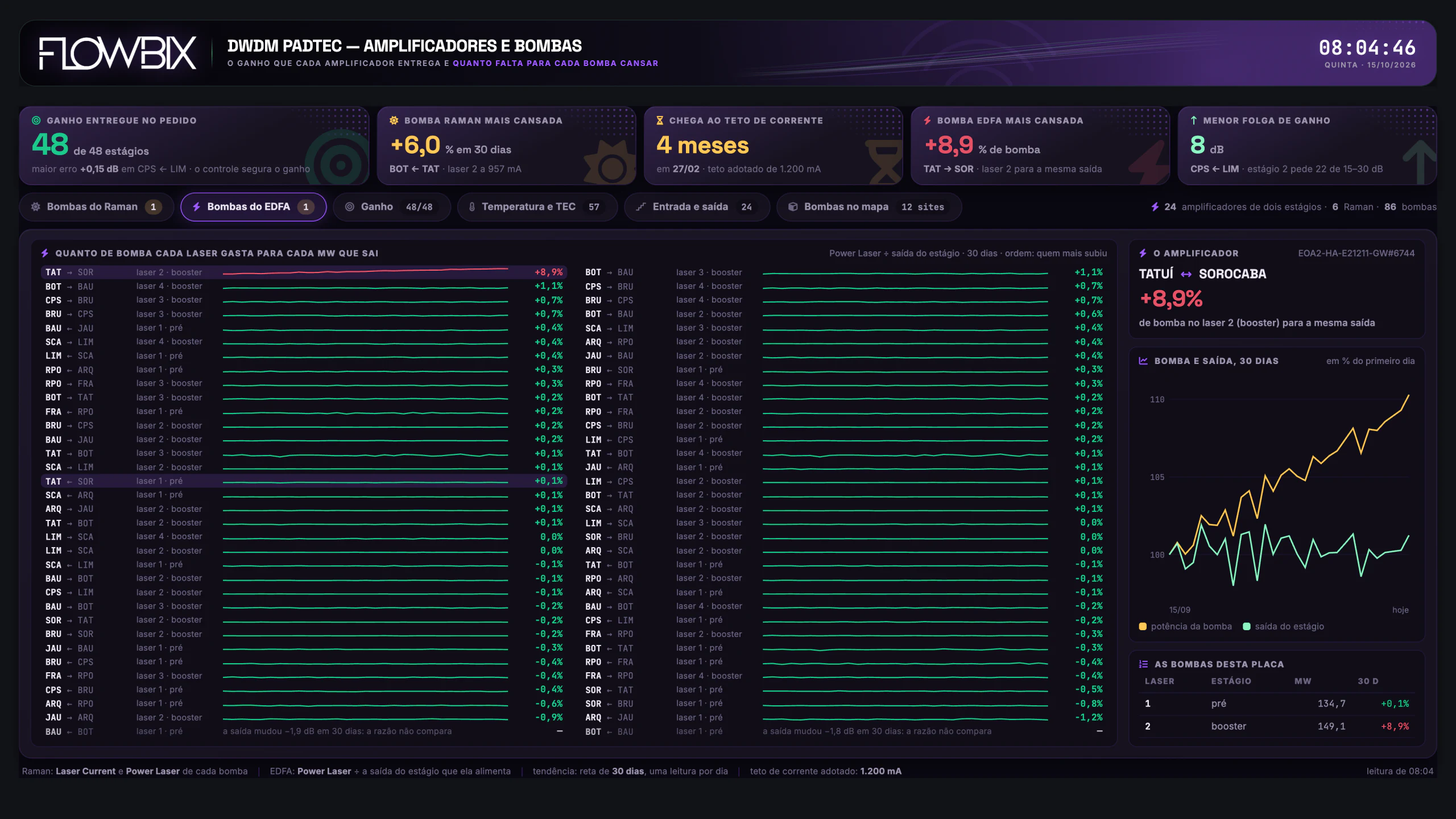

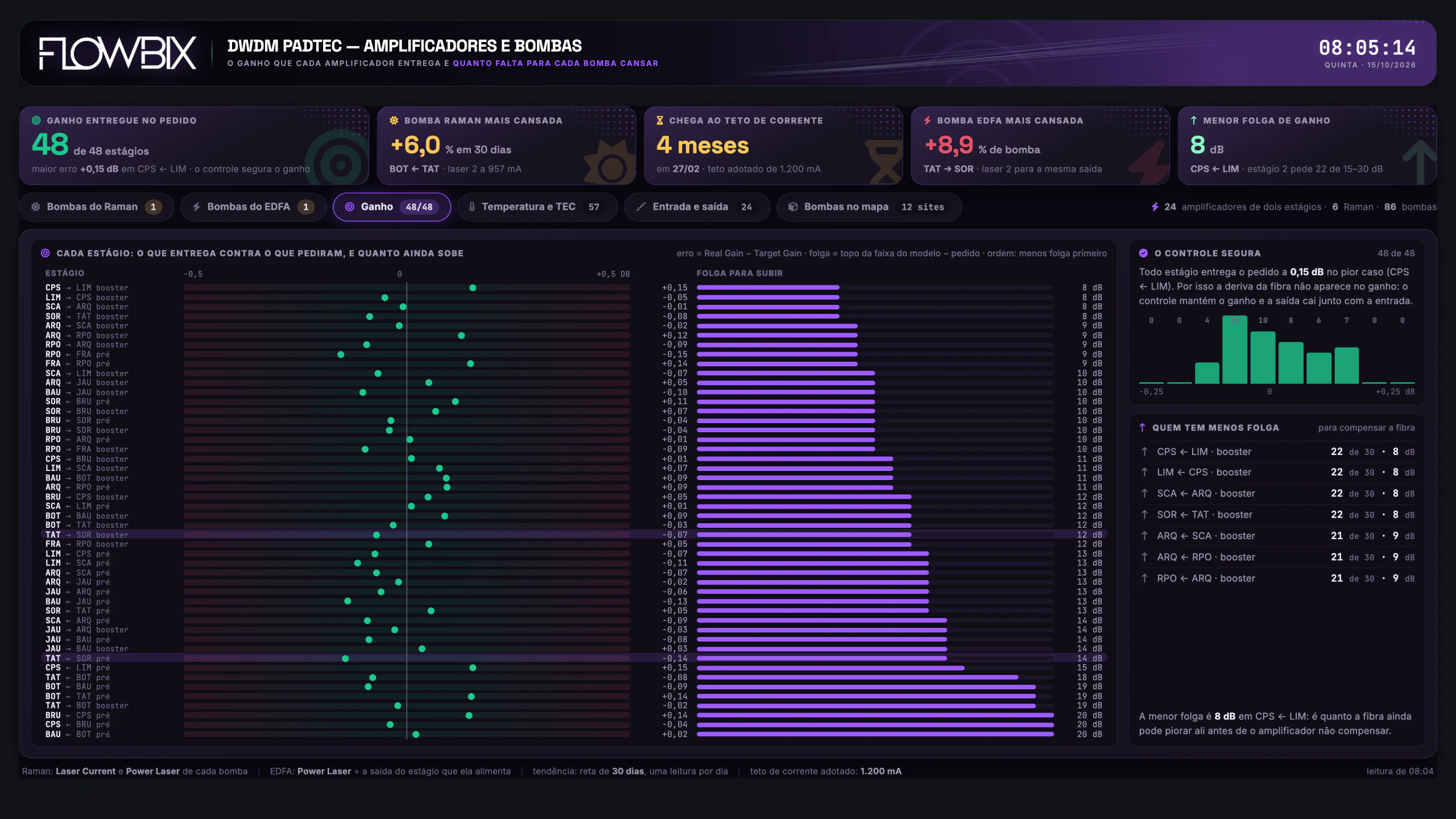

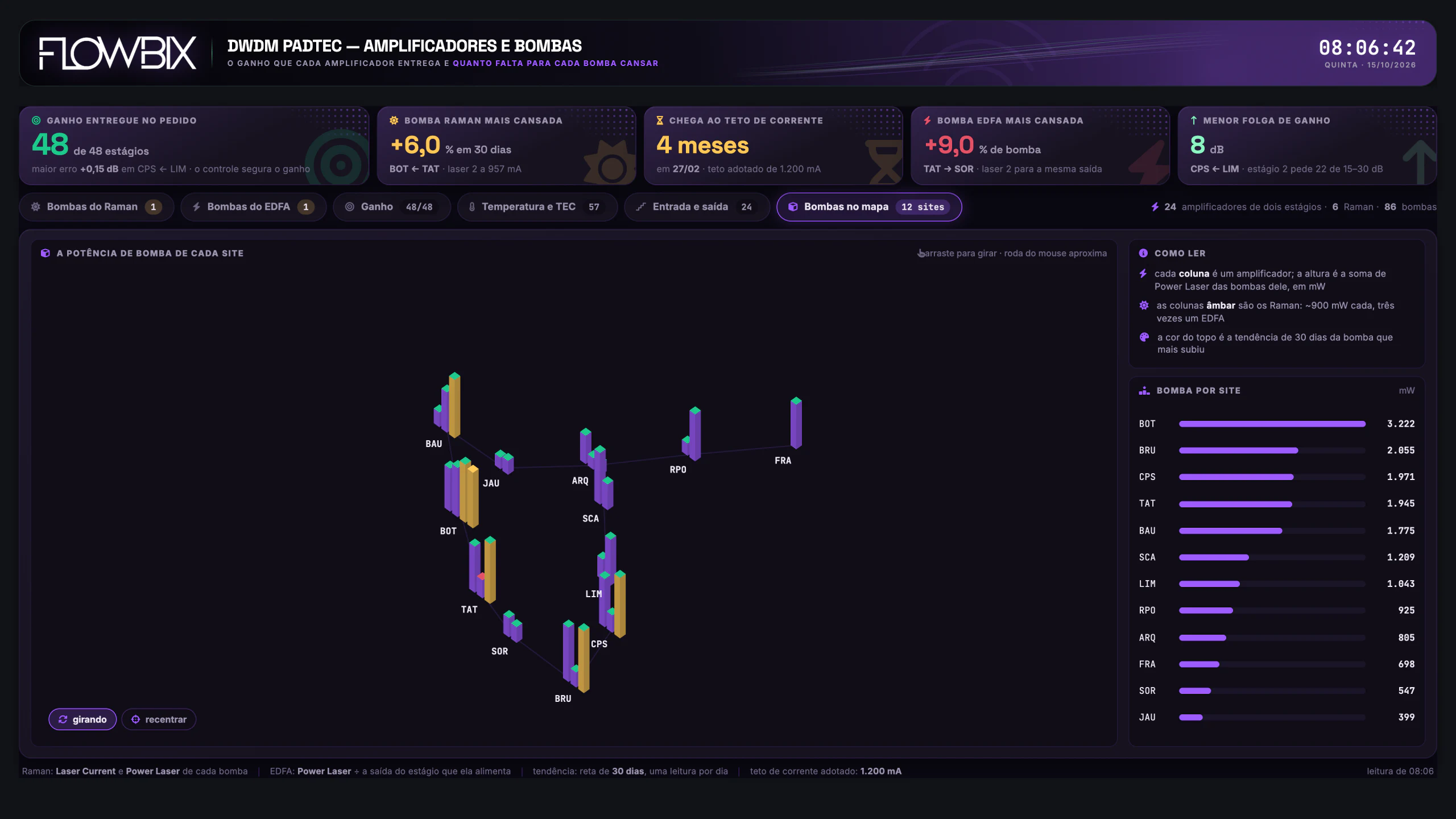

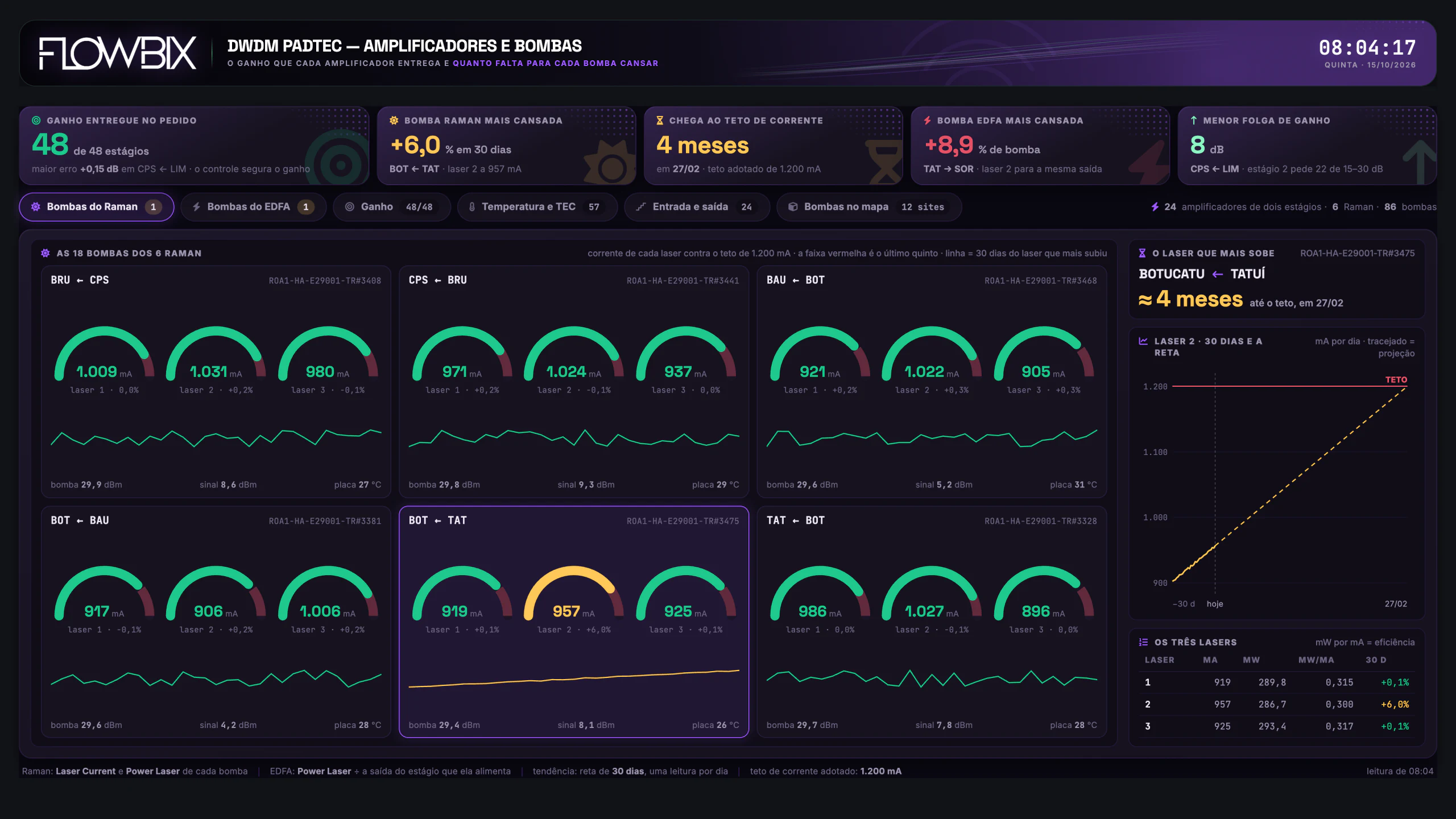

Vista 1 de 6 · Bombas do RamanAs 18 bombas dos 6 Raman contra o teto de 1.200 mA. A maior corrente, 1.031 mA no laser 2 de BRU ← CPS, varia +0,2 % em 30 dias; quem mais sobe é o laser 2 de BOT ← TAT, +6,0 %, com 0,300 mW/mA.
DWDM, PoPs e Backbone IP/Gestão DWDM/Nós ROADM
Print real · dashboard Flowbix13 / 21
Flowbix · DWDM Padtec · Nós ROADMvista 1 de 5 · Os nós
Role para ver o resto do quadro

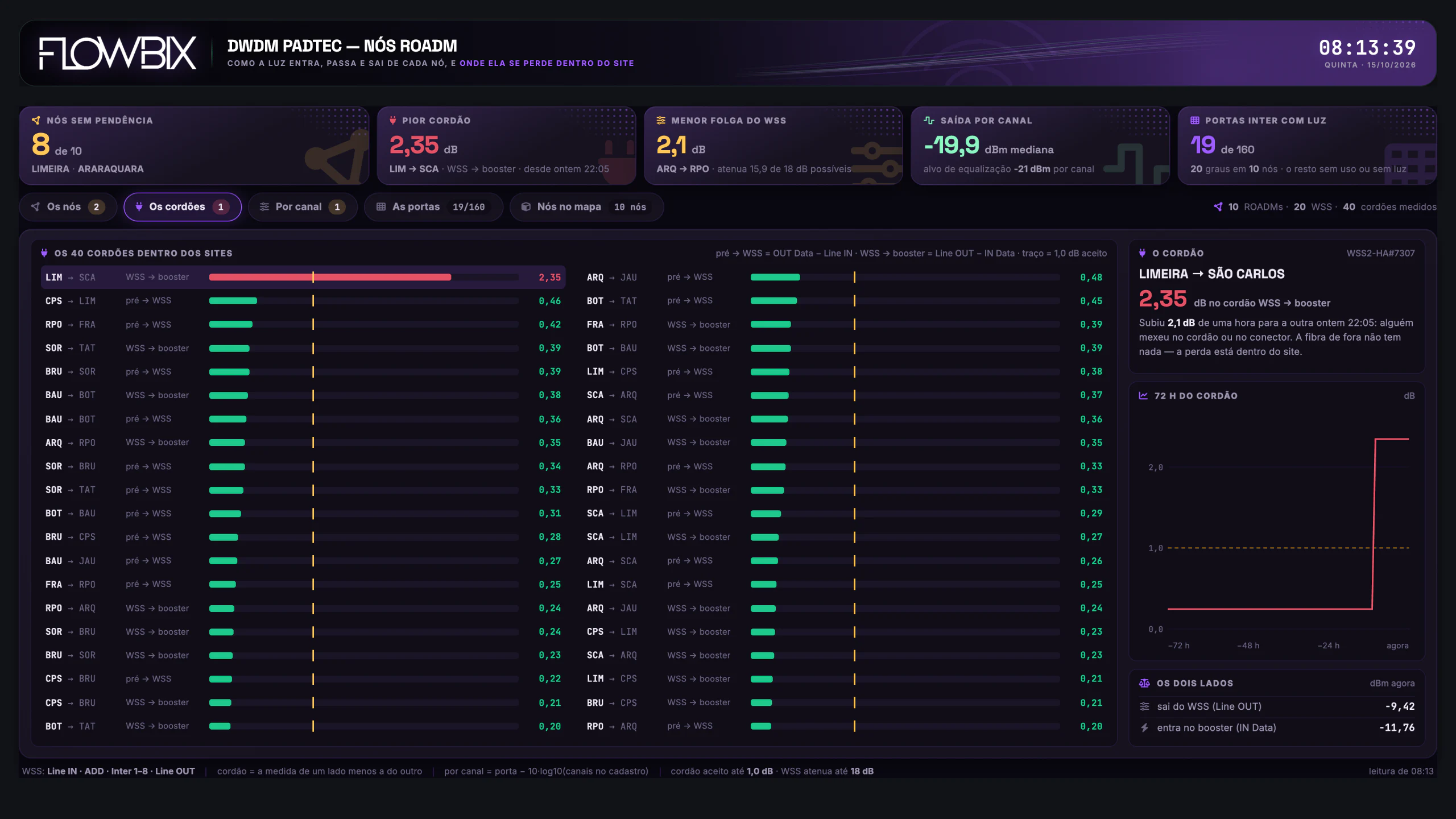

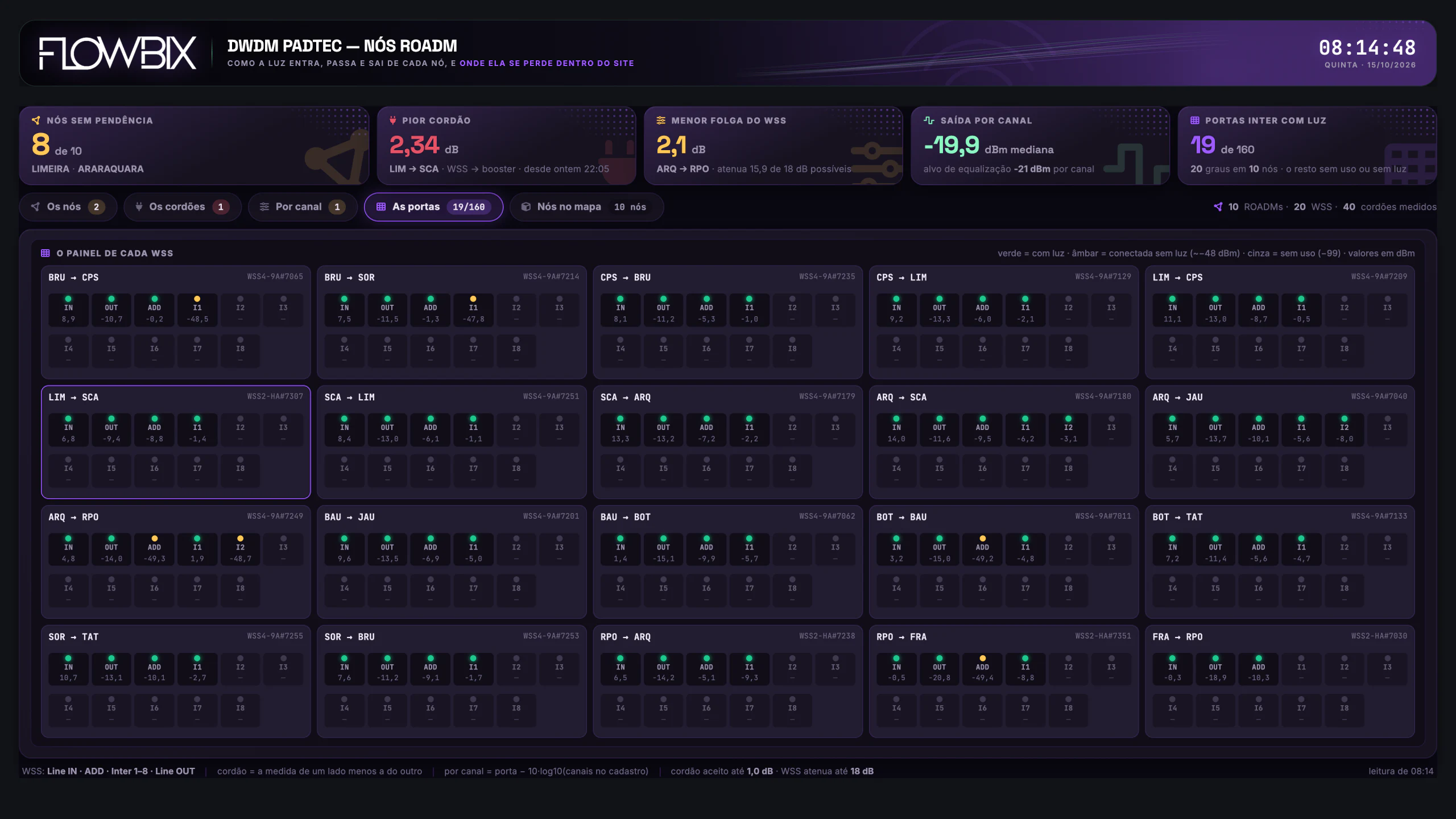

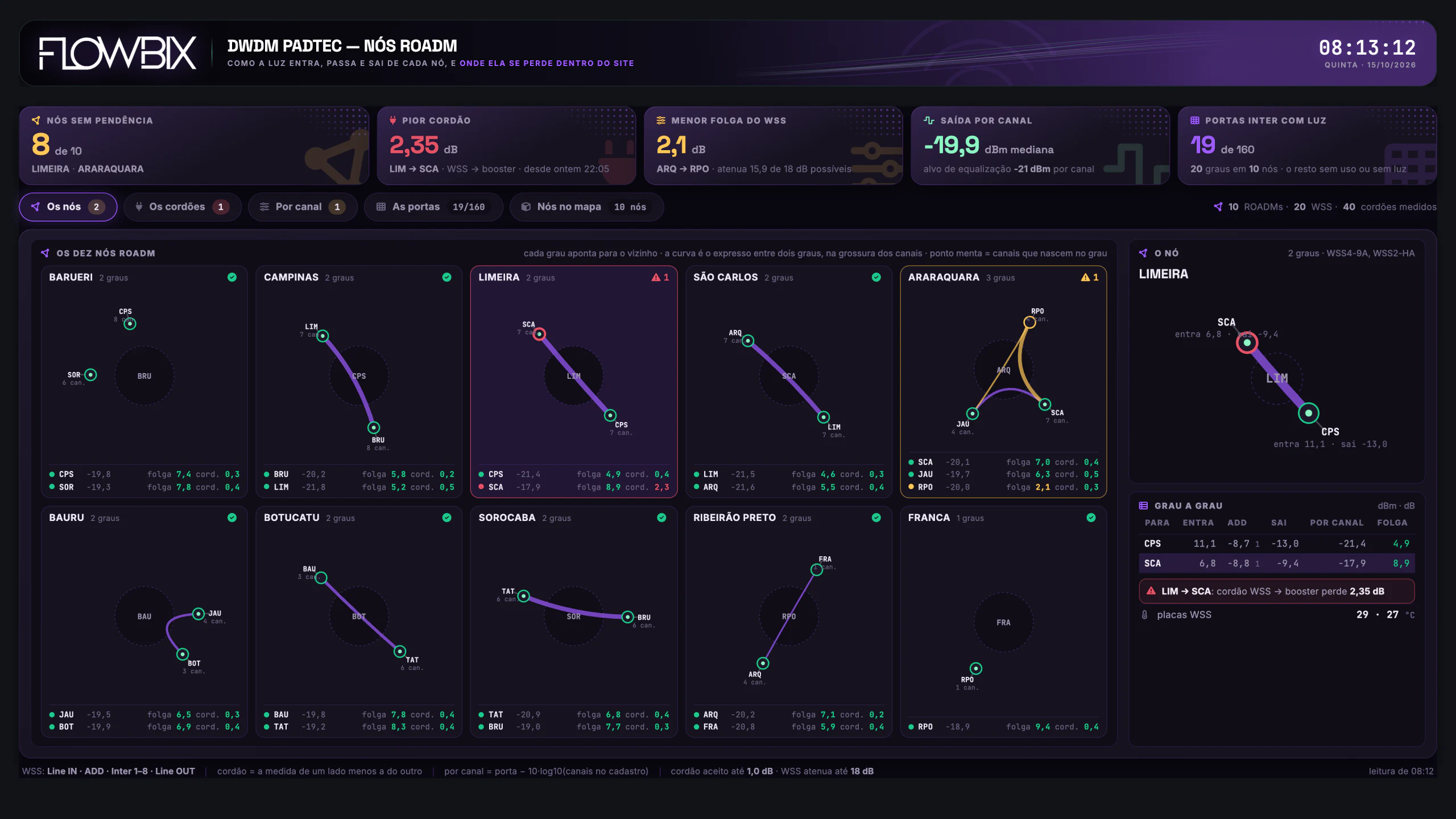

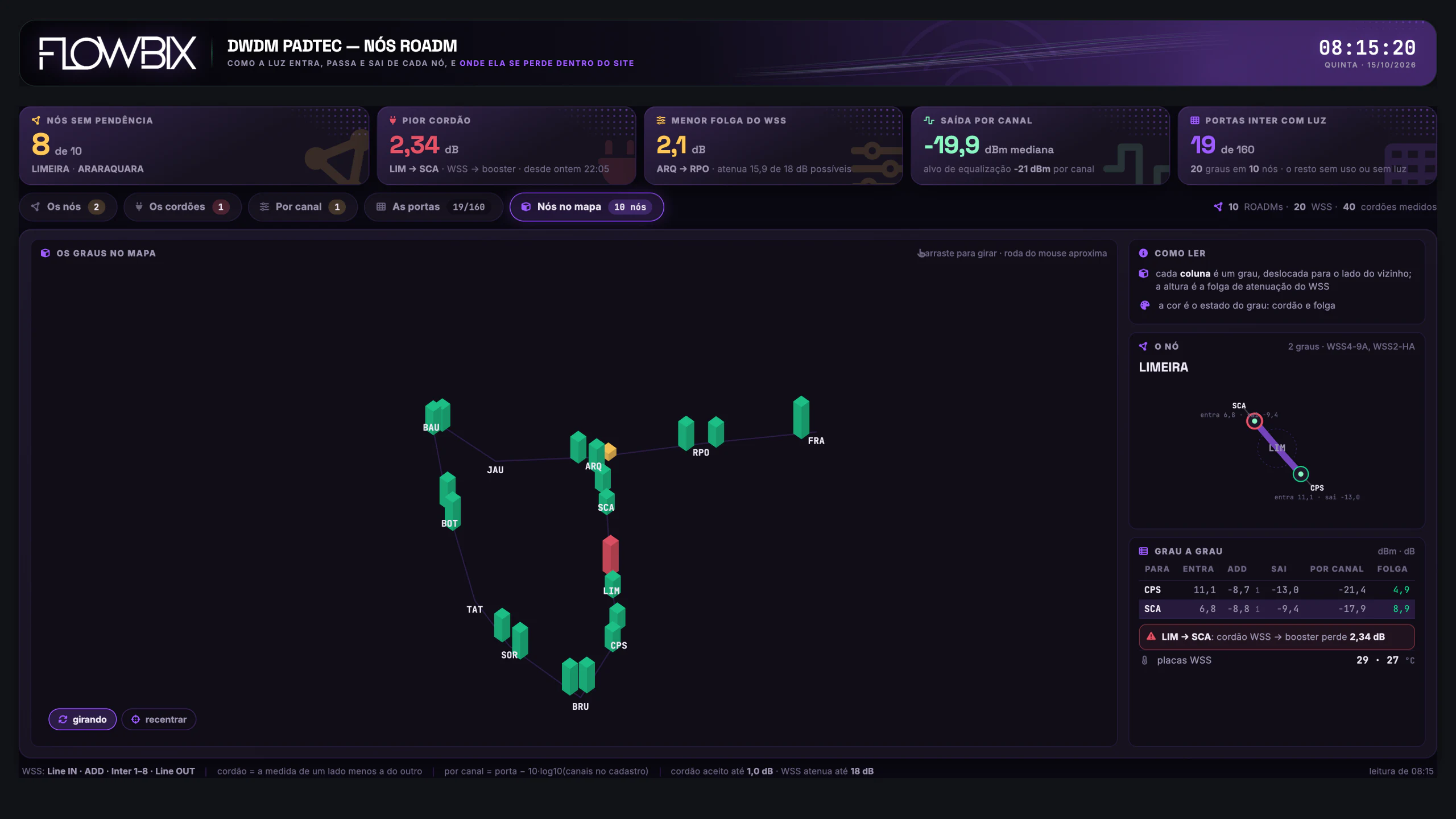

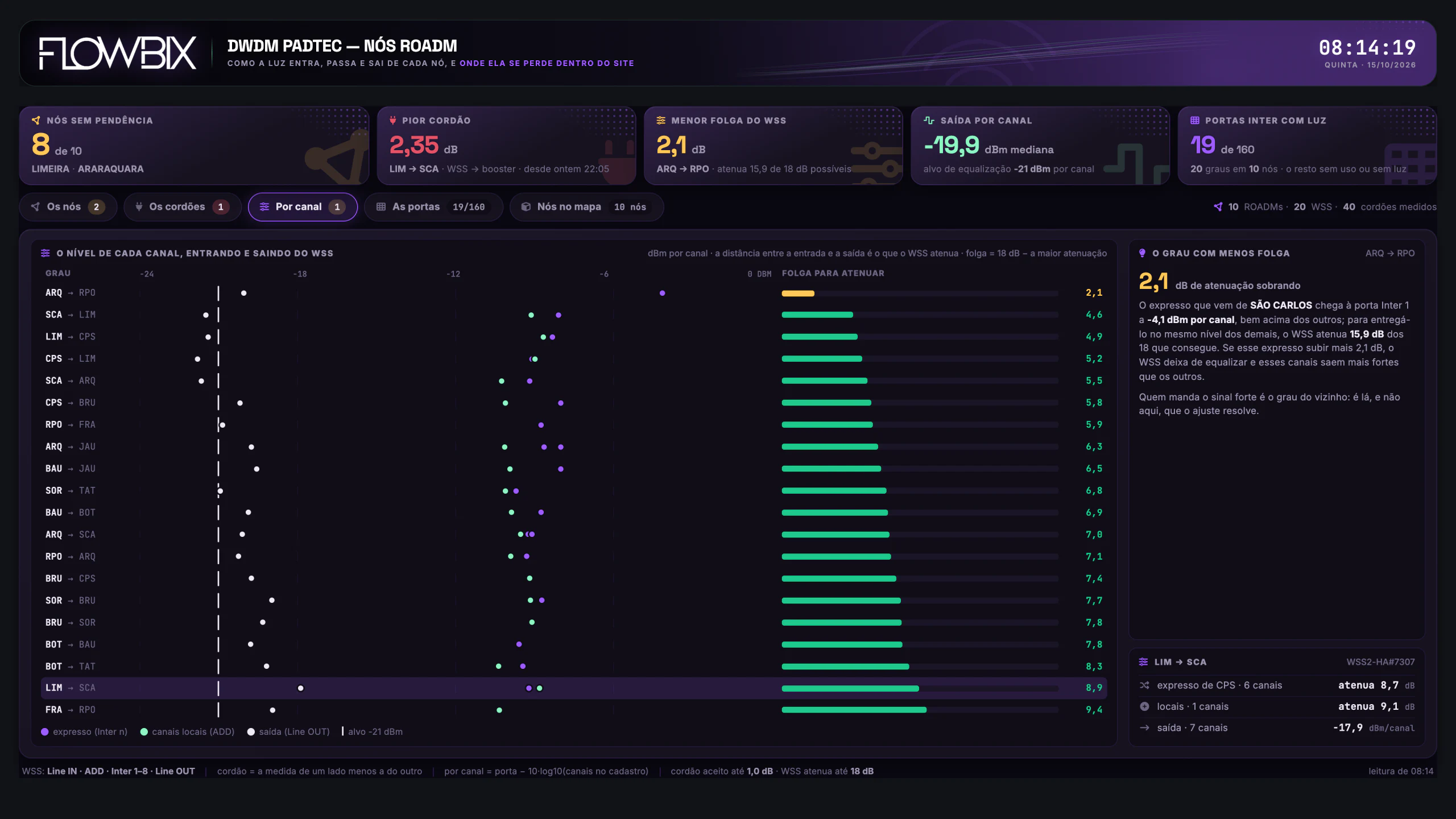

Vista 1 de 5 · Os nósOs 10 ROADMs em cartões, cada grau com saída por canal, folga e cordão; Limeira e Araraquara têm alerta. Em Limeira, LIM → SCA sai a −17,9 dBm por canal, com cordão de 2,3 dB, e as placas WSS estão a 29 e 27 °C.
DWDM, PoPs e Backbone IP/Gestão DWDM/Proteção óptica

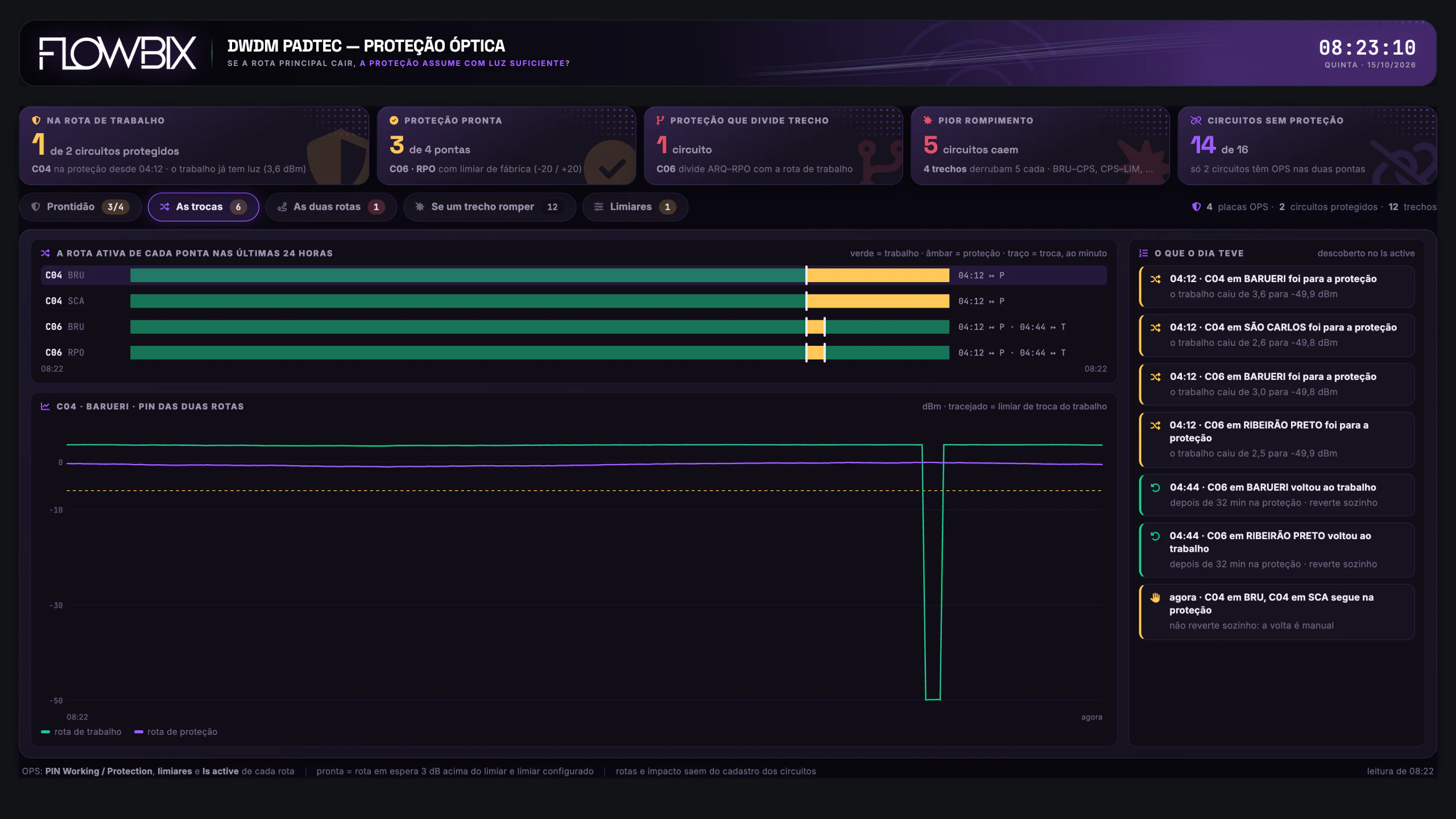

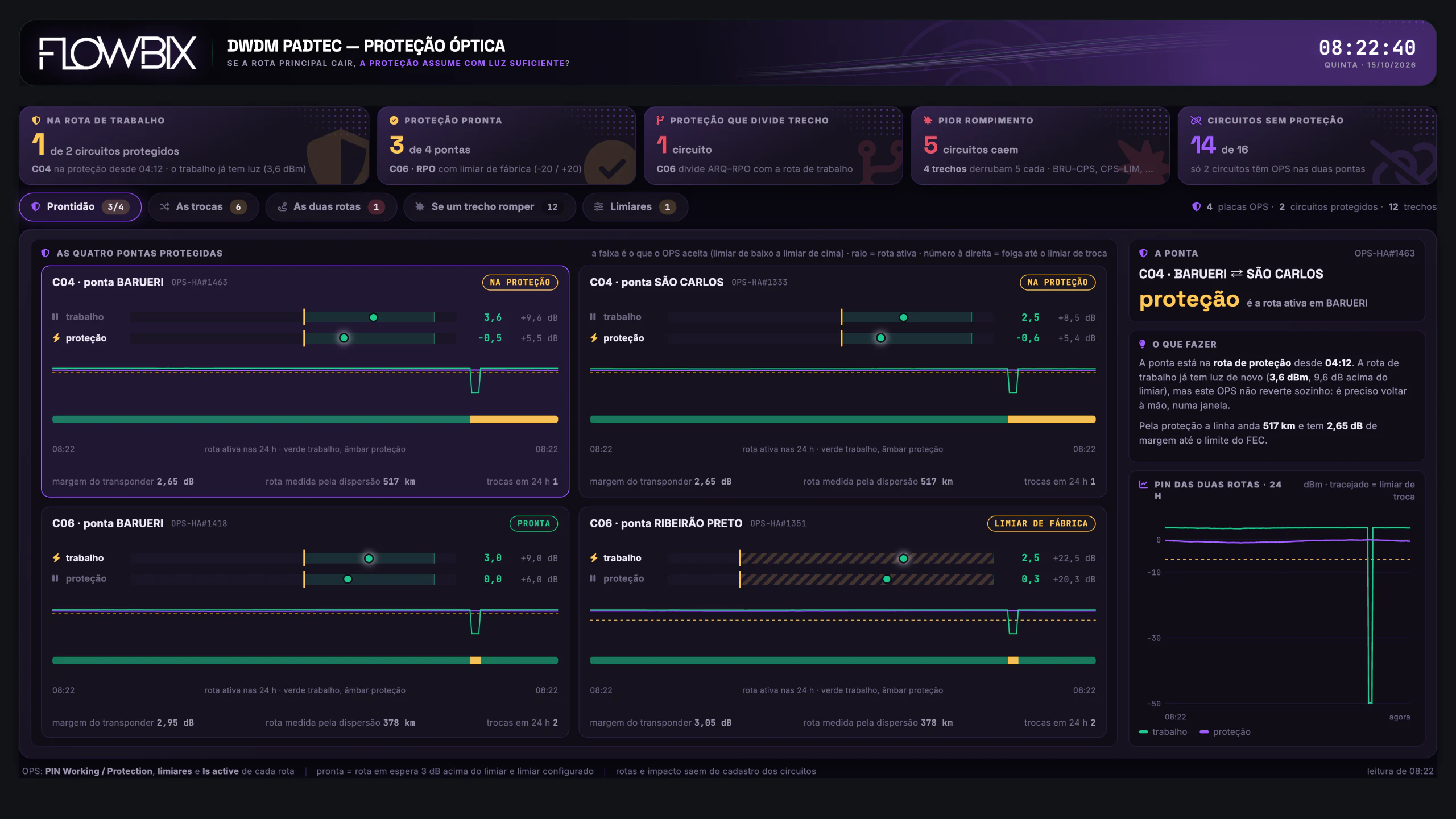

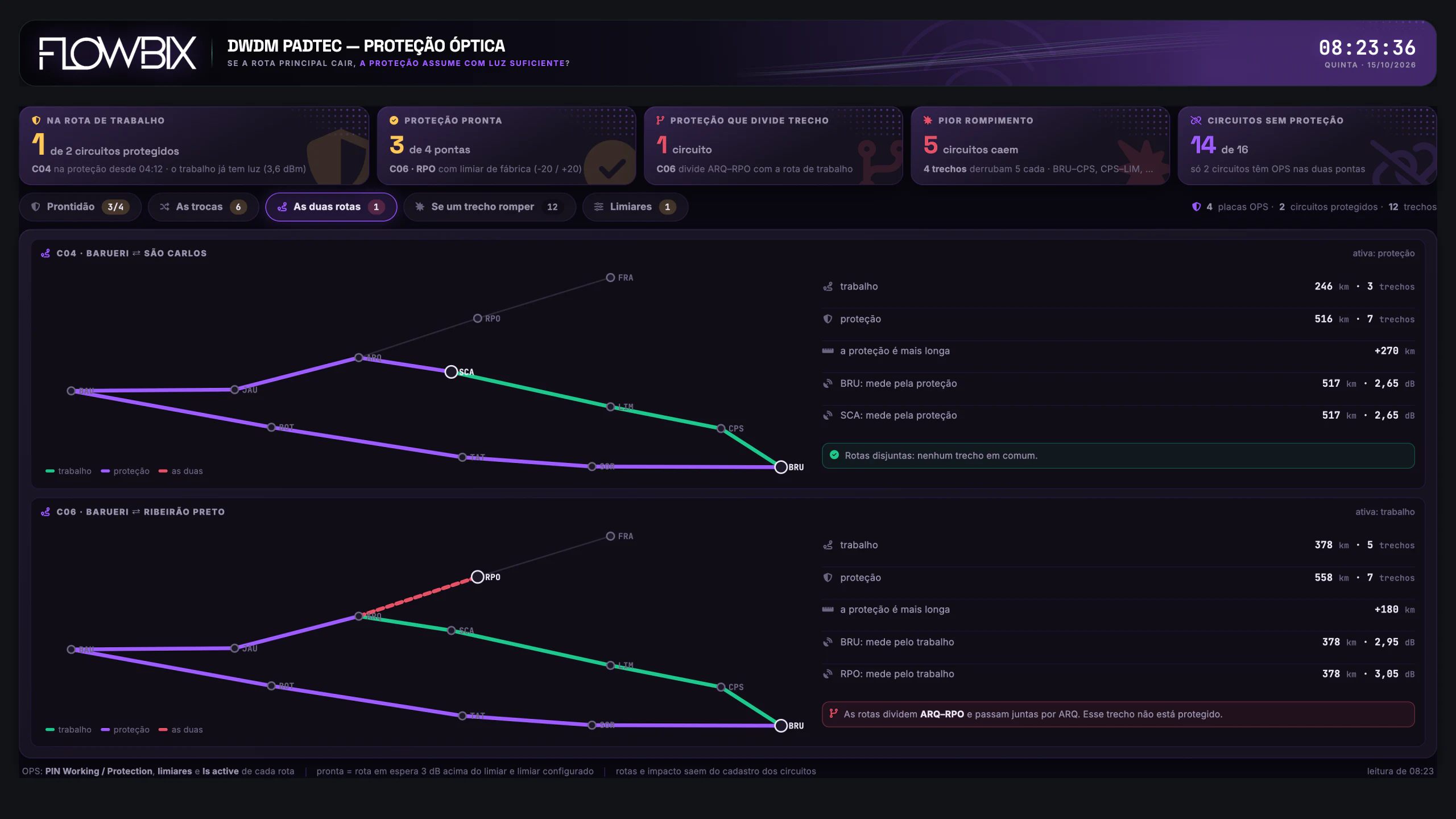

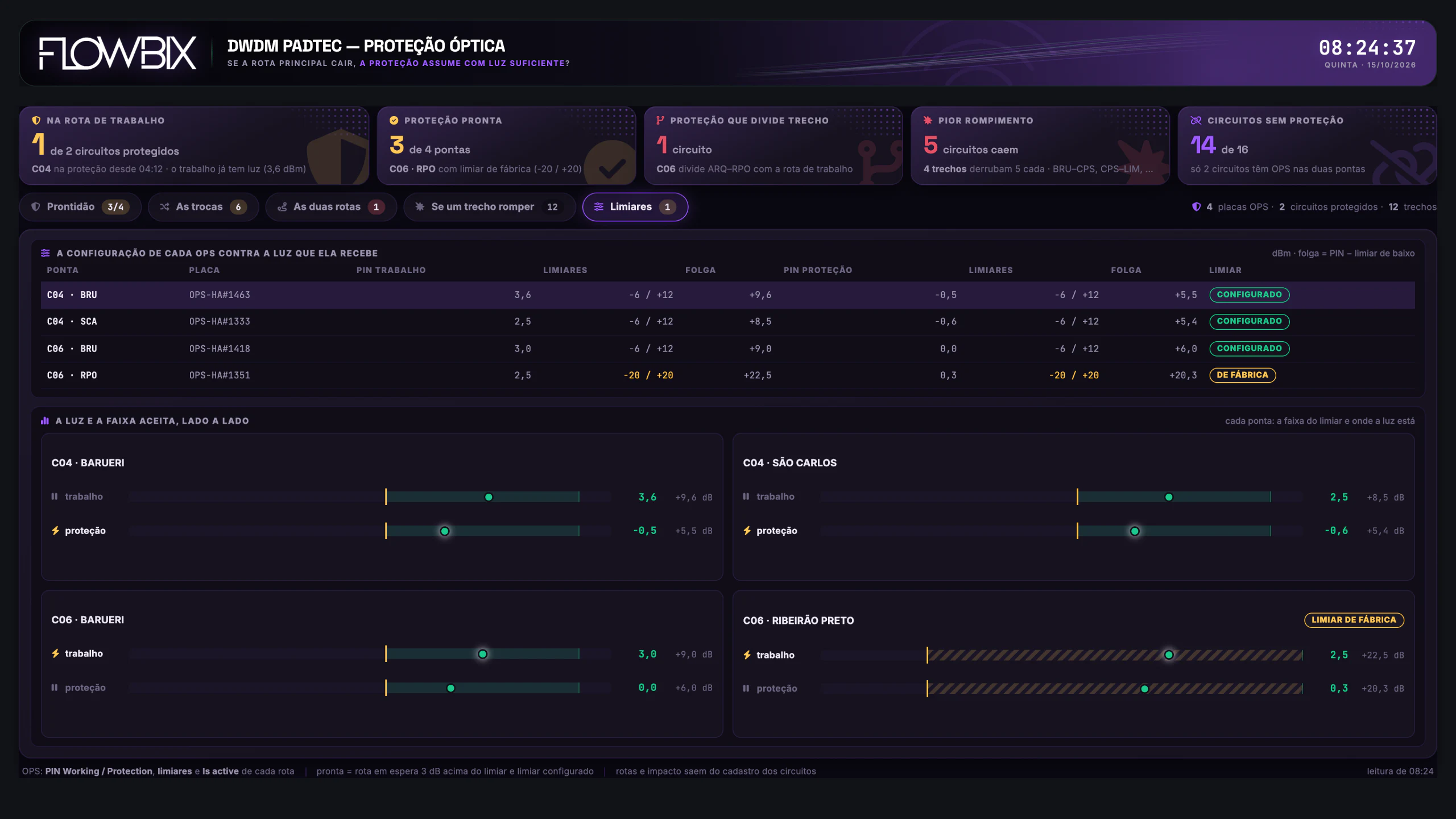

Vista 1 de 5 · ProntidãoAs 4 pontas com OPS: as do C04 estão na proteção, com 2,65 dB de margem pela rota de 517 km; as do C06 estão no trabalho, com 2,95 dB em Barueri e 3,05 dB em Ribeirão Preto, a do limiar de fábrica.
DWDM, PoPs e Backbone IP/Gestão DWDM/Portas de cliente
Print real · dashboard Flowbix15 / 21
Flowbix · DWDM Padtec · Portas de clientevista 1 de 5 · As placas
Role para ver o resto do quadro

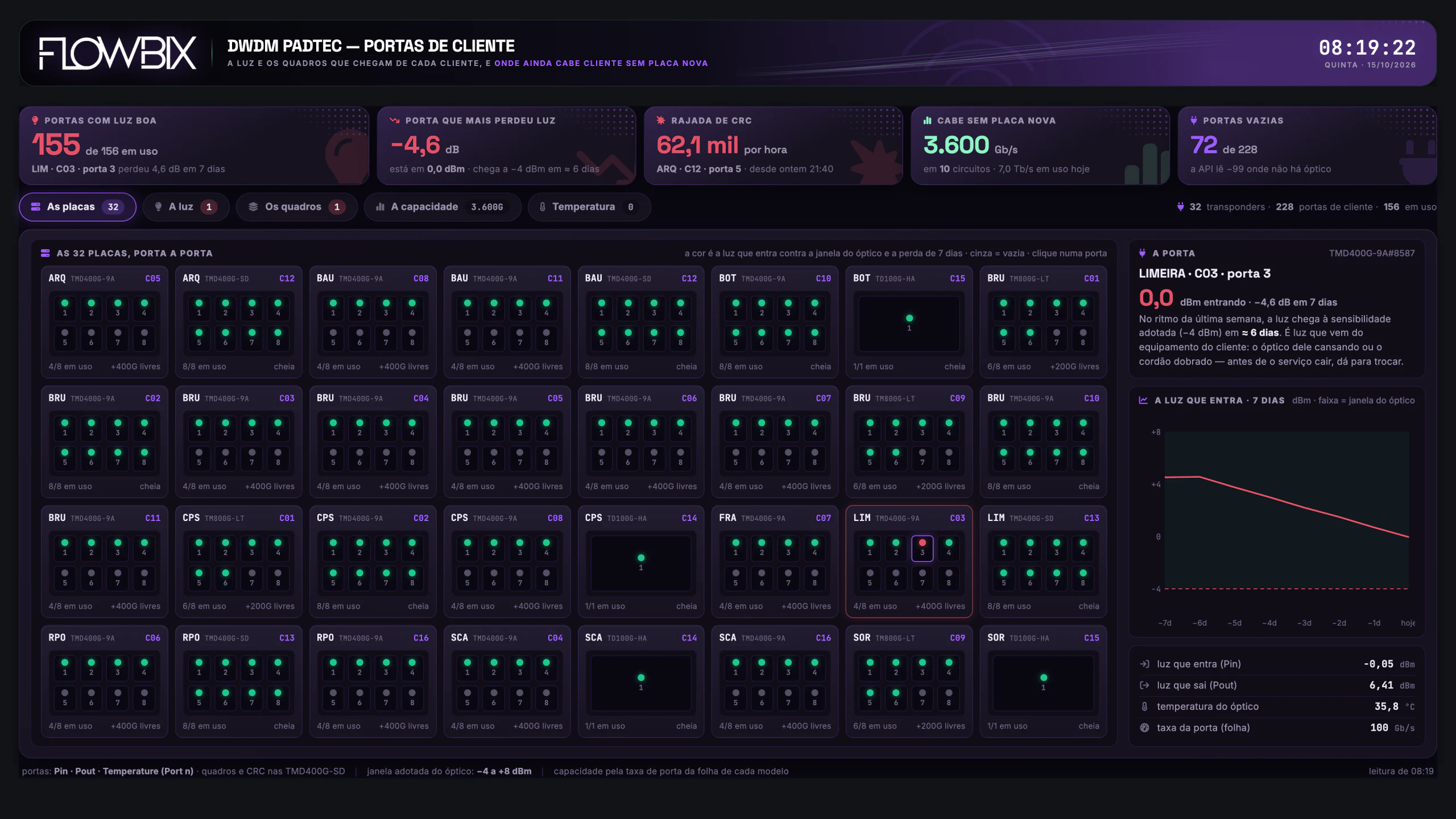

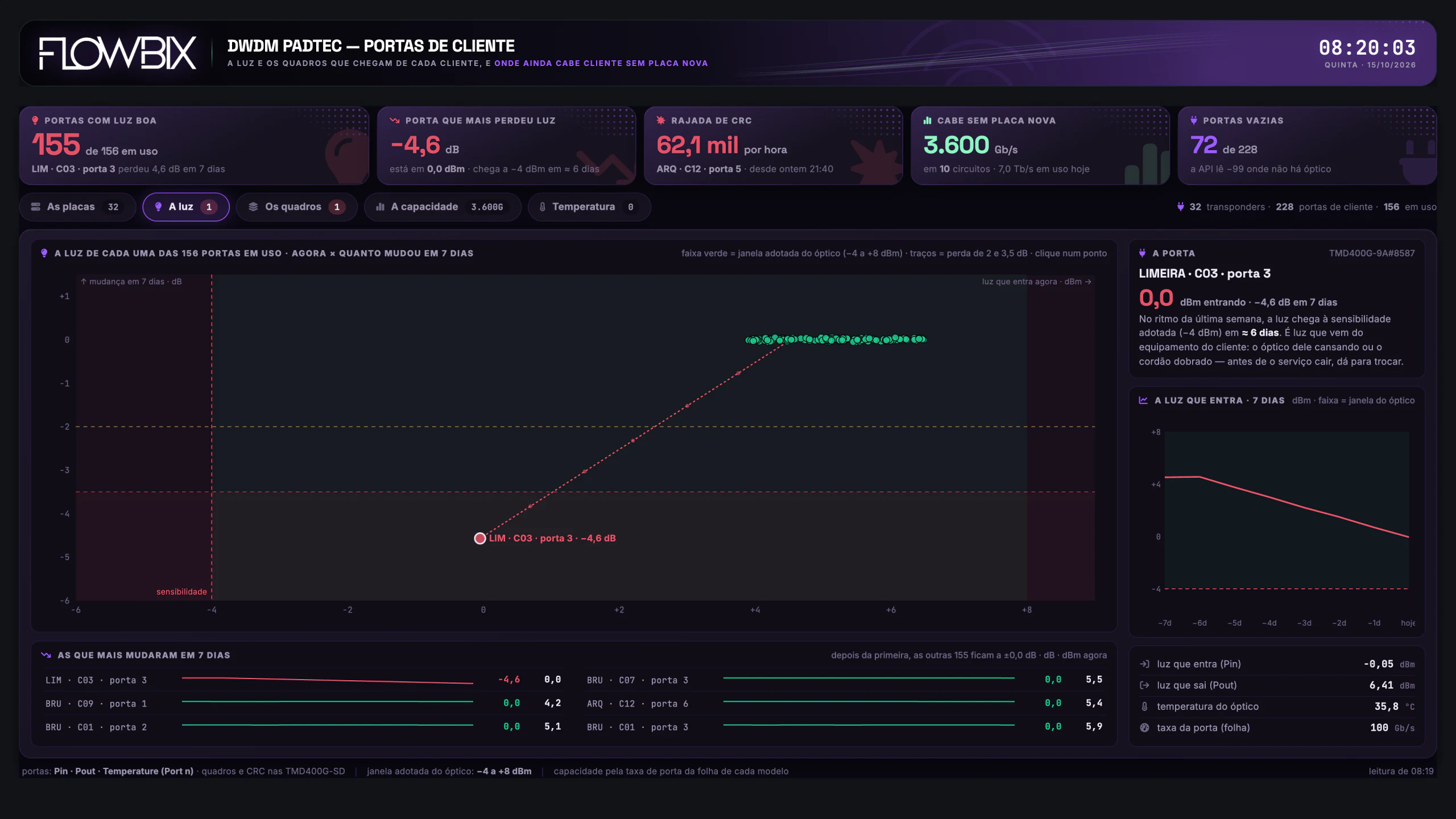

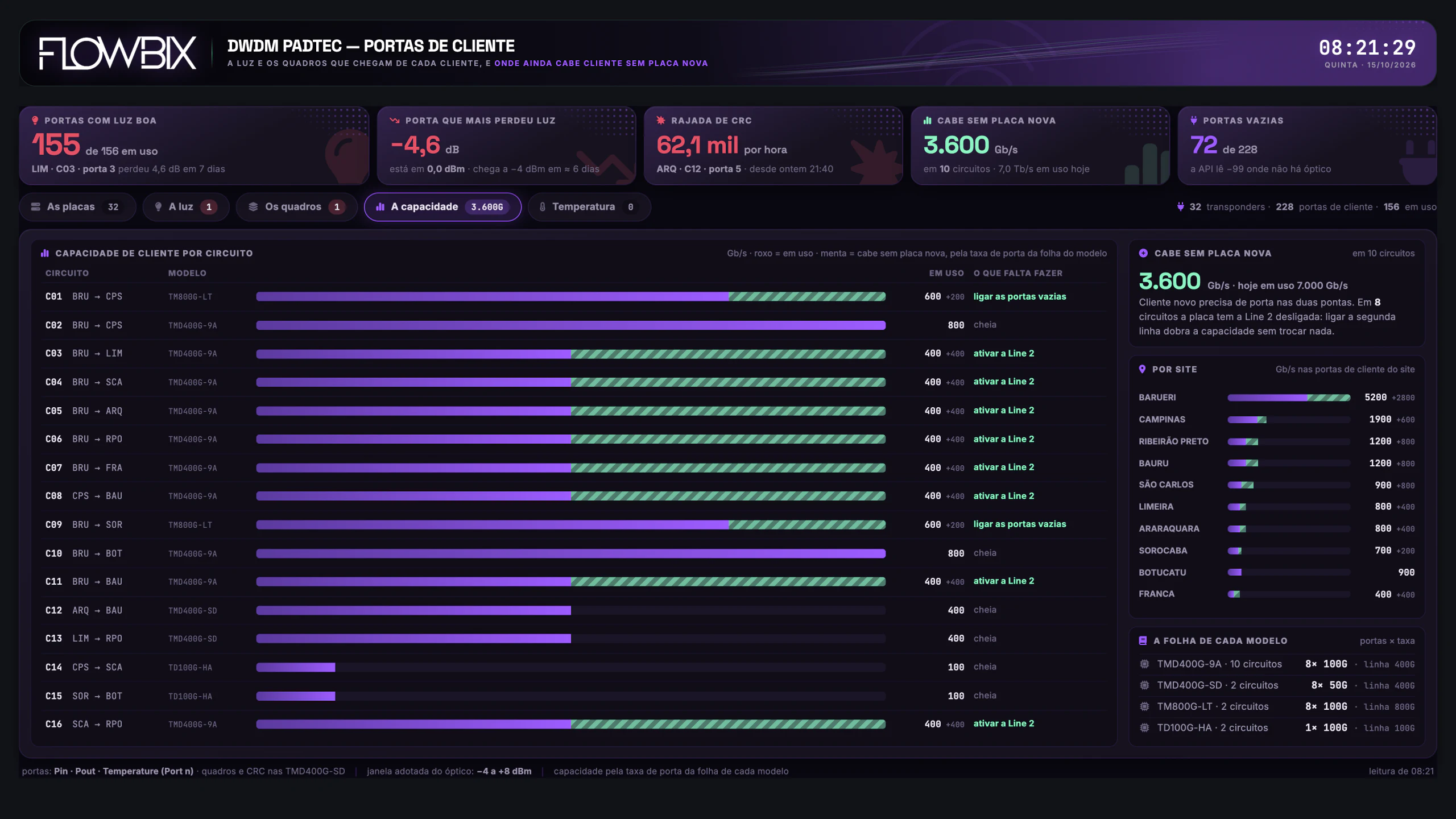

Vista 1 de 5 · As placasAs 32 placas porta a porta: 16 TMD400G-9A usam 4 de 8 portas, com +400G livres; 4 TM800G-LT, 6 de 8, com +200G; 8 estão com 8 de 8; e 4 TD100G-HA têm uma porta só. A única porta em vermelho é a 3 da LIM · C03.
DWDM, PoPs e Backbone IP/Gestão DWDM/Chassis e térmica
Print real · dashboard Flowbix16 / 21
Flowbix · DWDM Padtec · Chassis e térmicavista 1 de 6 · Os sites
Role para ver o resto do quadro

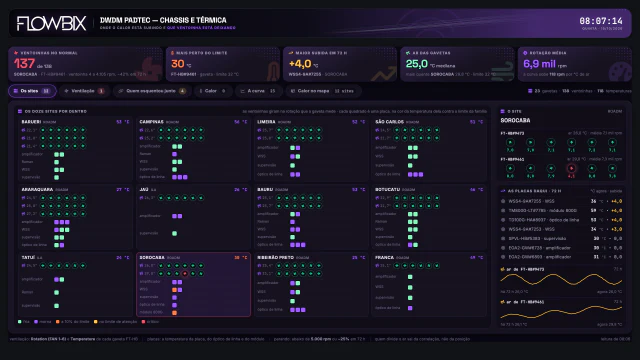

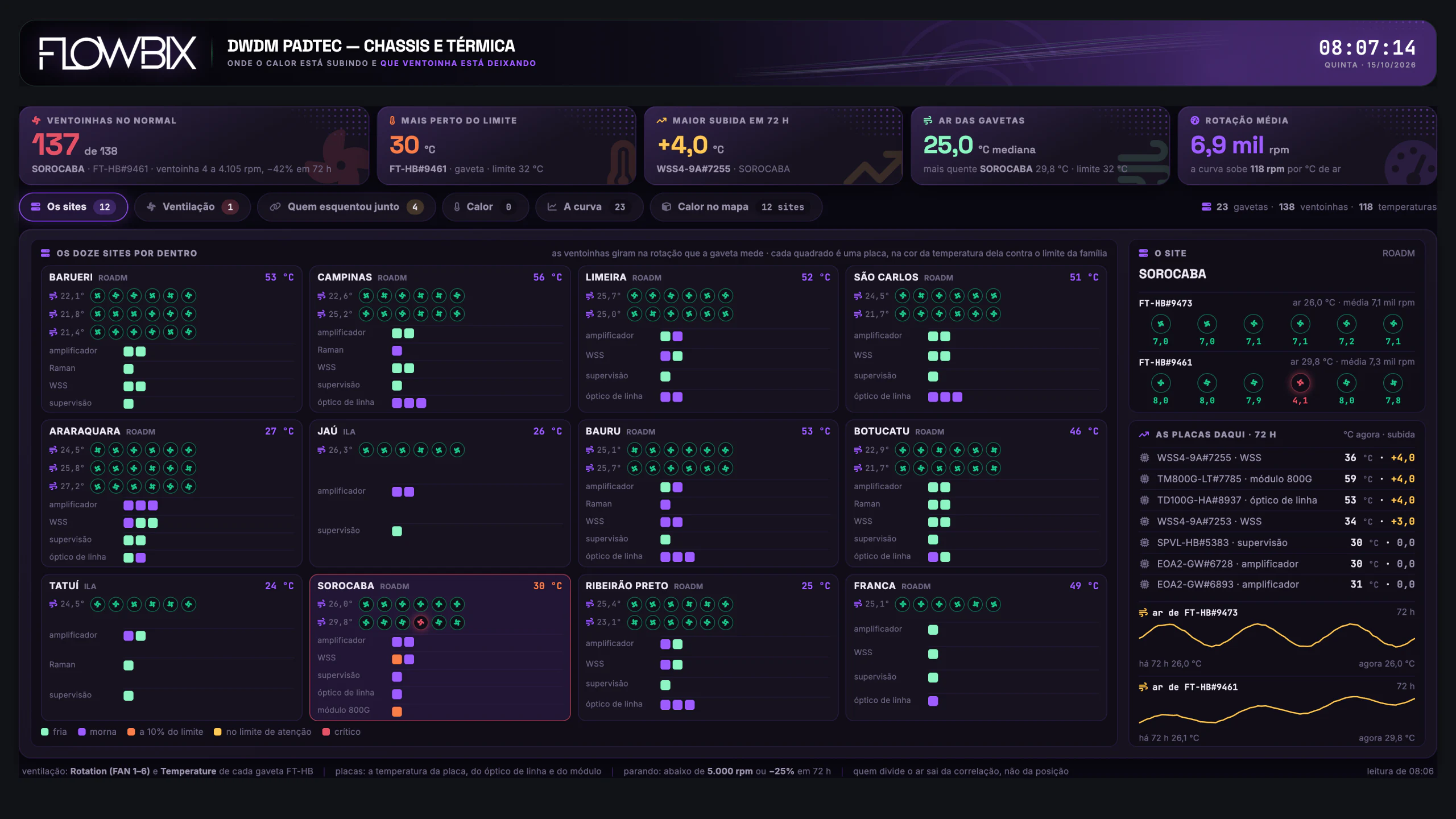

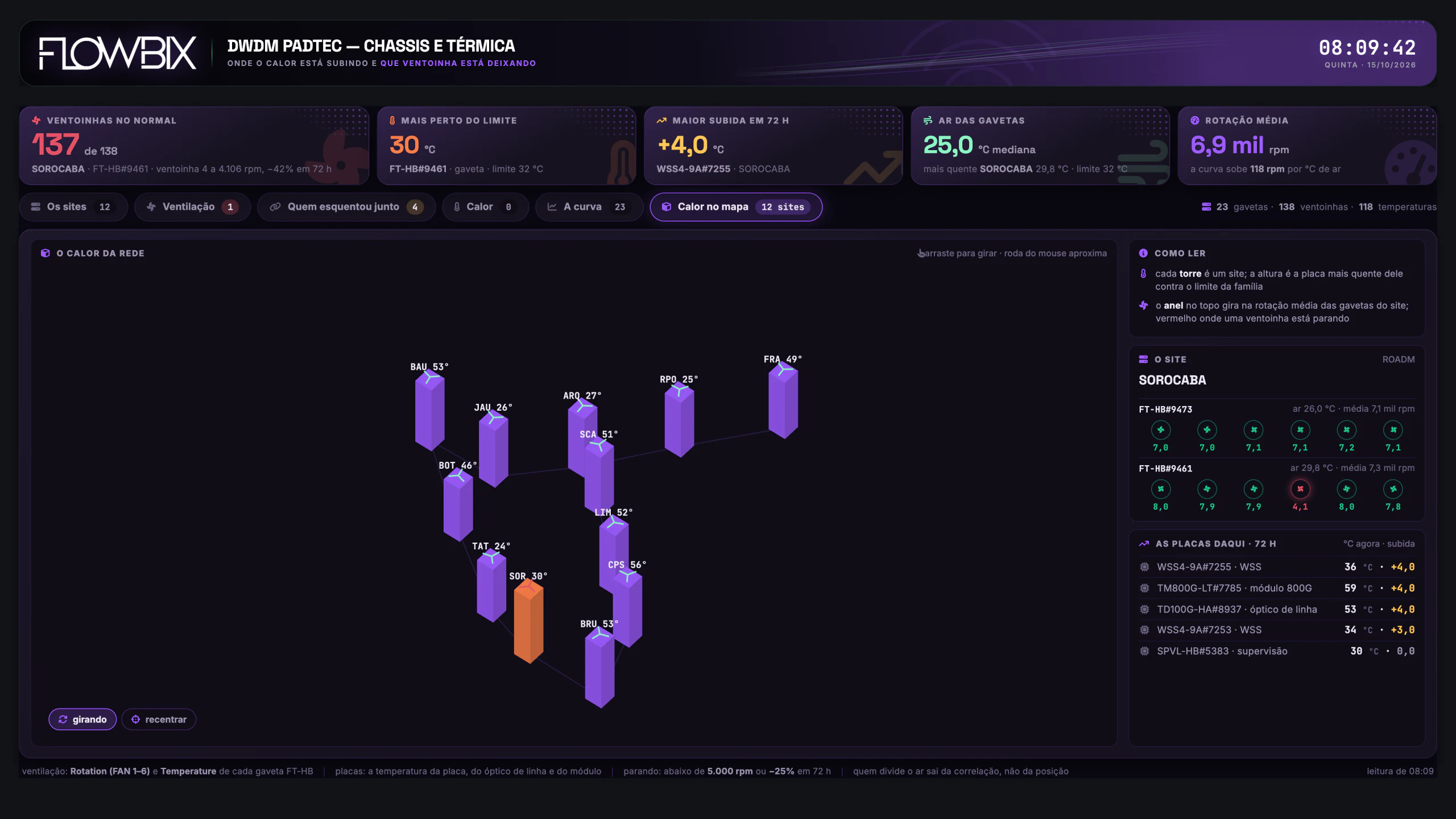

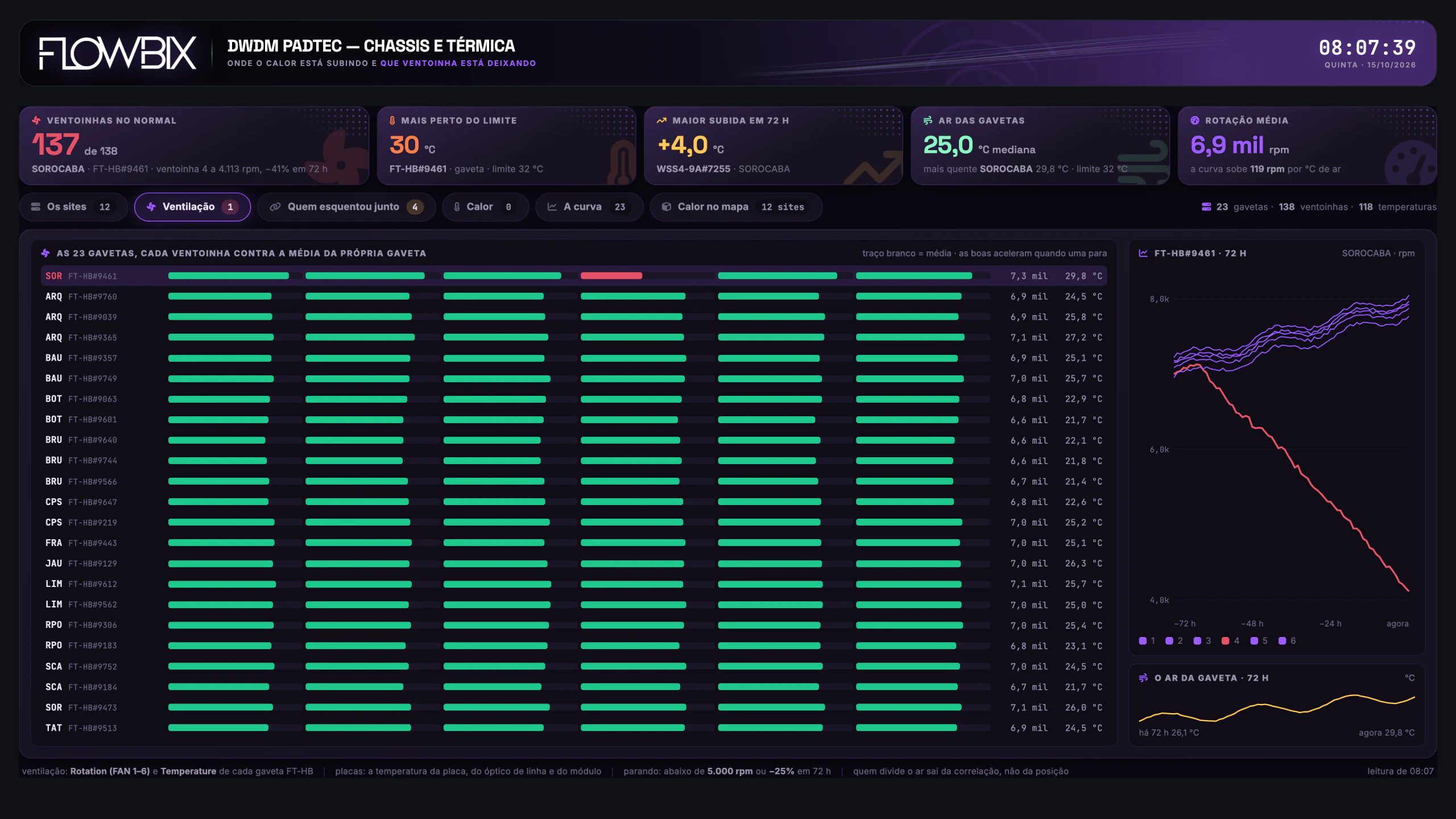

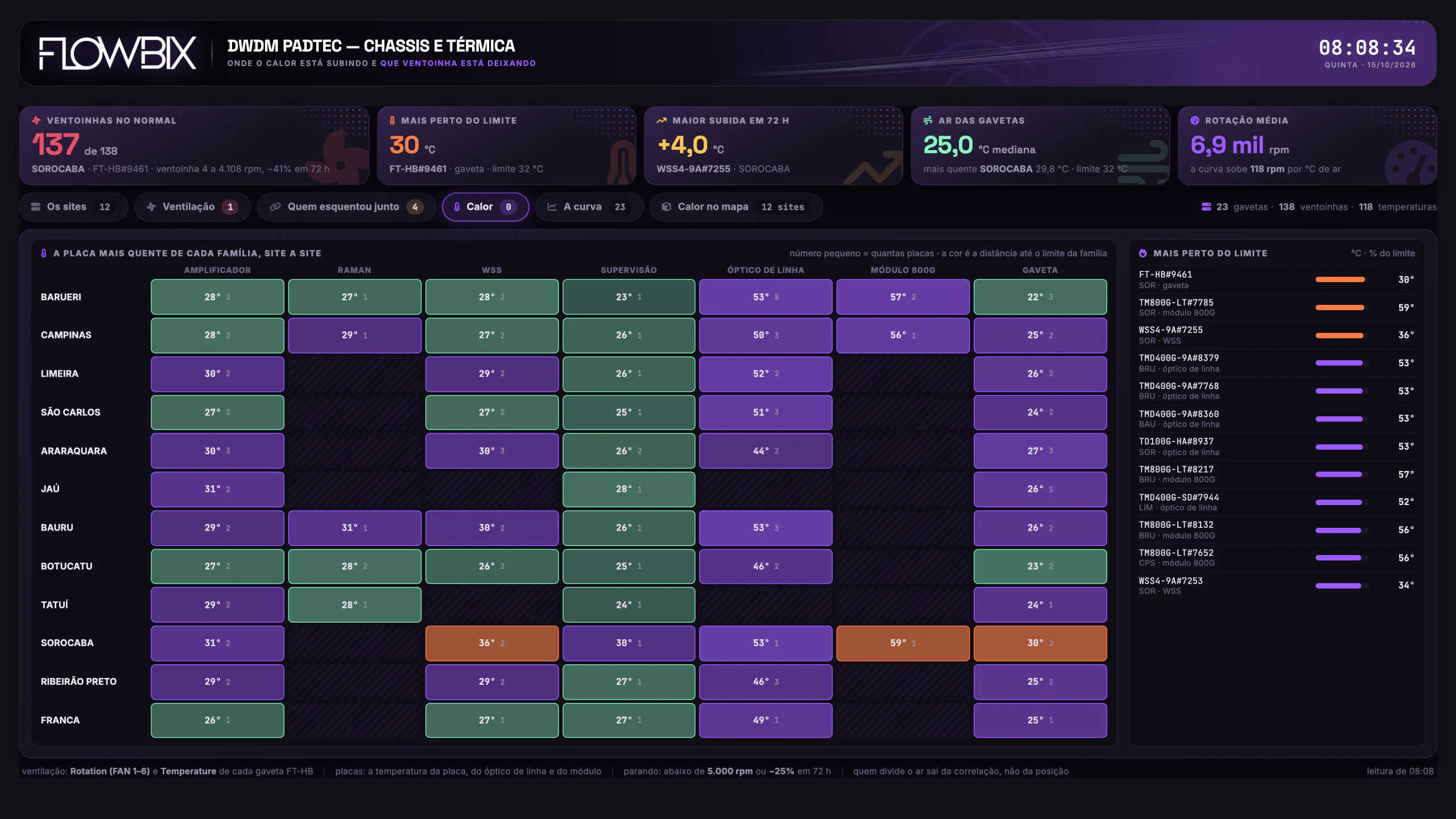

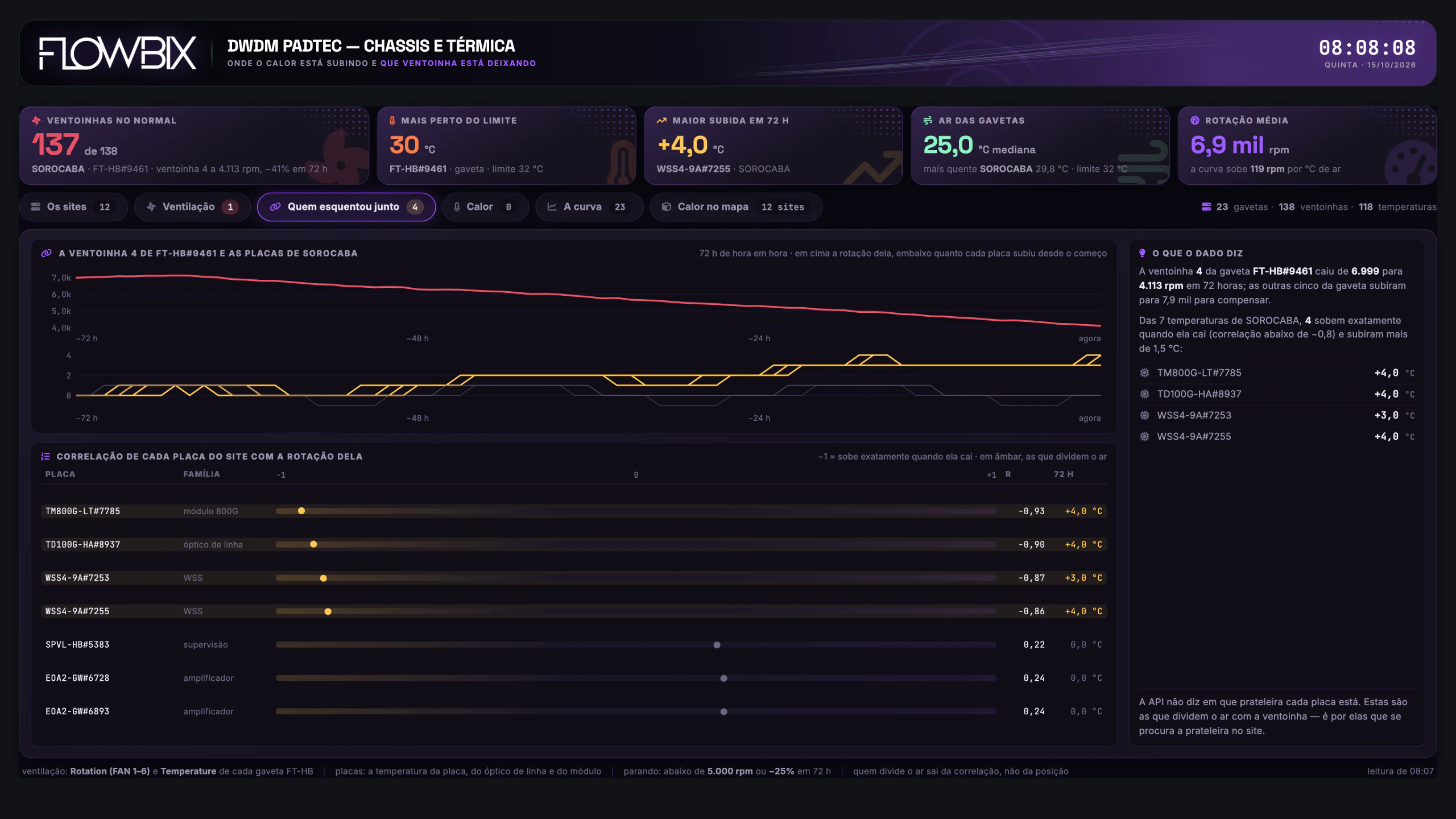

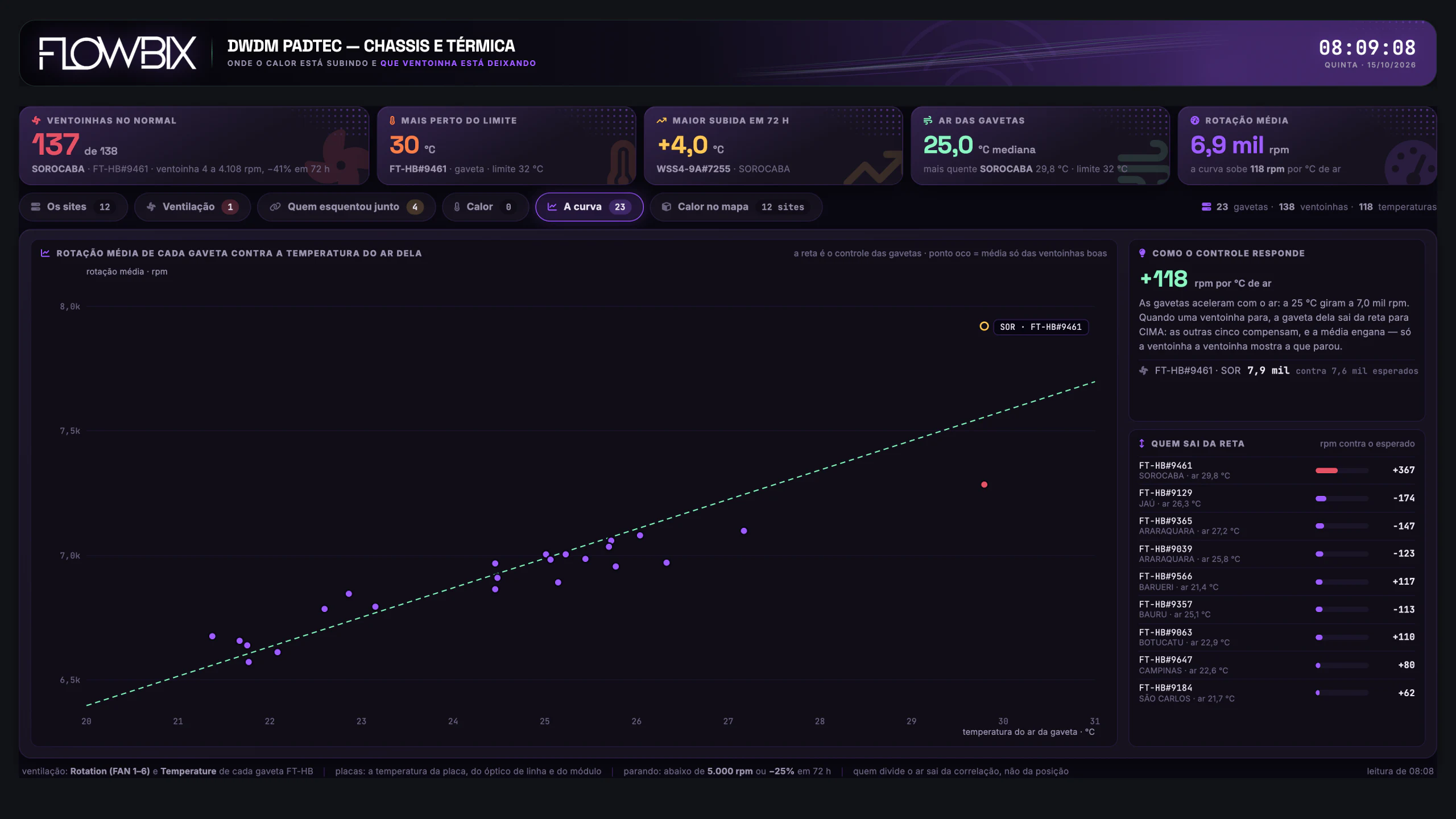

Vista 1 de 6 · Os sitesOs 12 sites por dentro, com as ventoinhas na rotação medida e cada placa na cor da temperatura contra o limite. Em Sorocaba, a ventoinha 4 da FT-HB#9461 está a 4,1 mil rpm e o ar da gaveta foi de 26,1 a 29,8 °C em 72 h.
DWDM, PoPs e Backbone IP/Gestão Rede IP/Telão do NOC · Rede IP
Print real · dashboard Flowbix17 / 21
Flowbix · Rede IP · Telão do NOCvista 1 de 5 · Tela inteira
Role para ver o resto do quadro

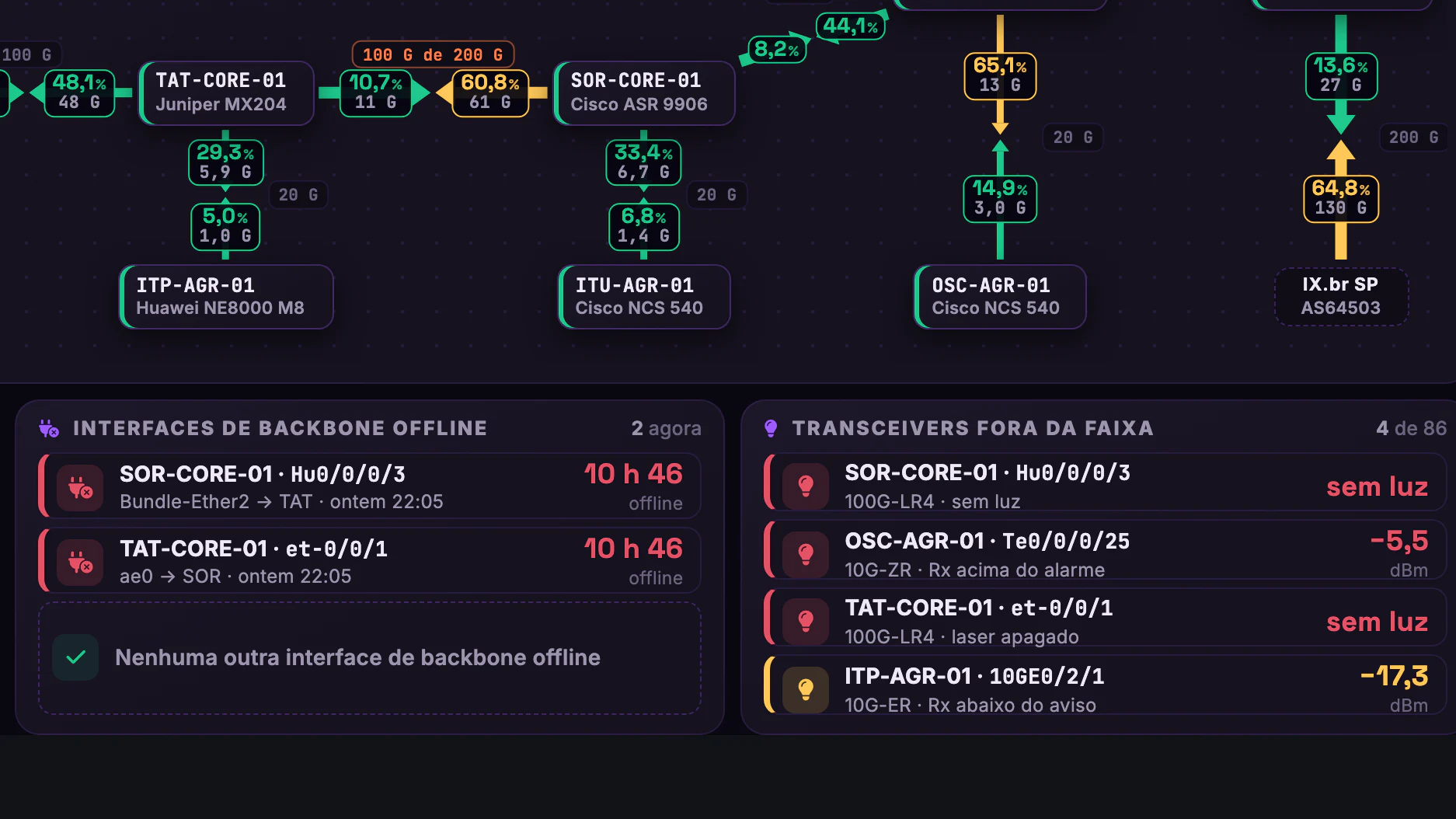

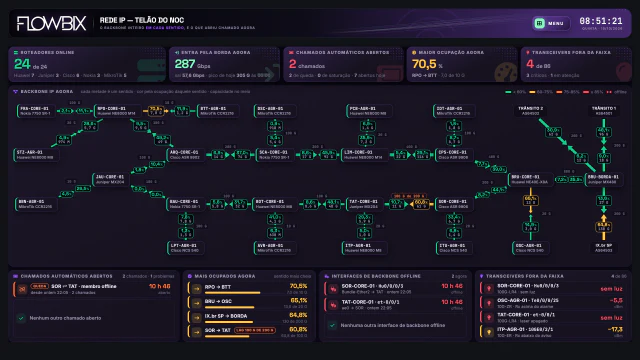

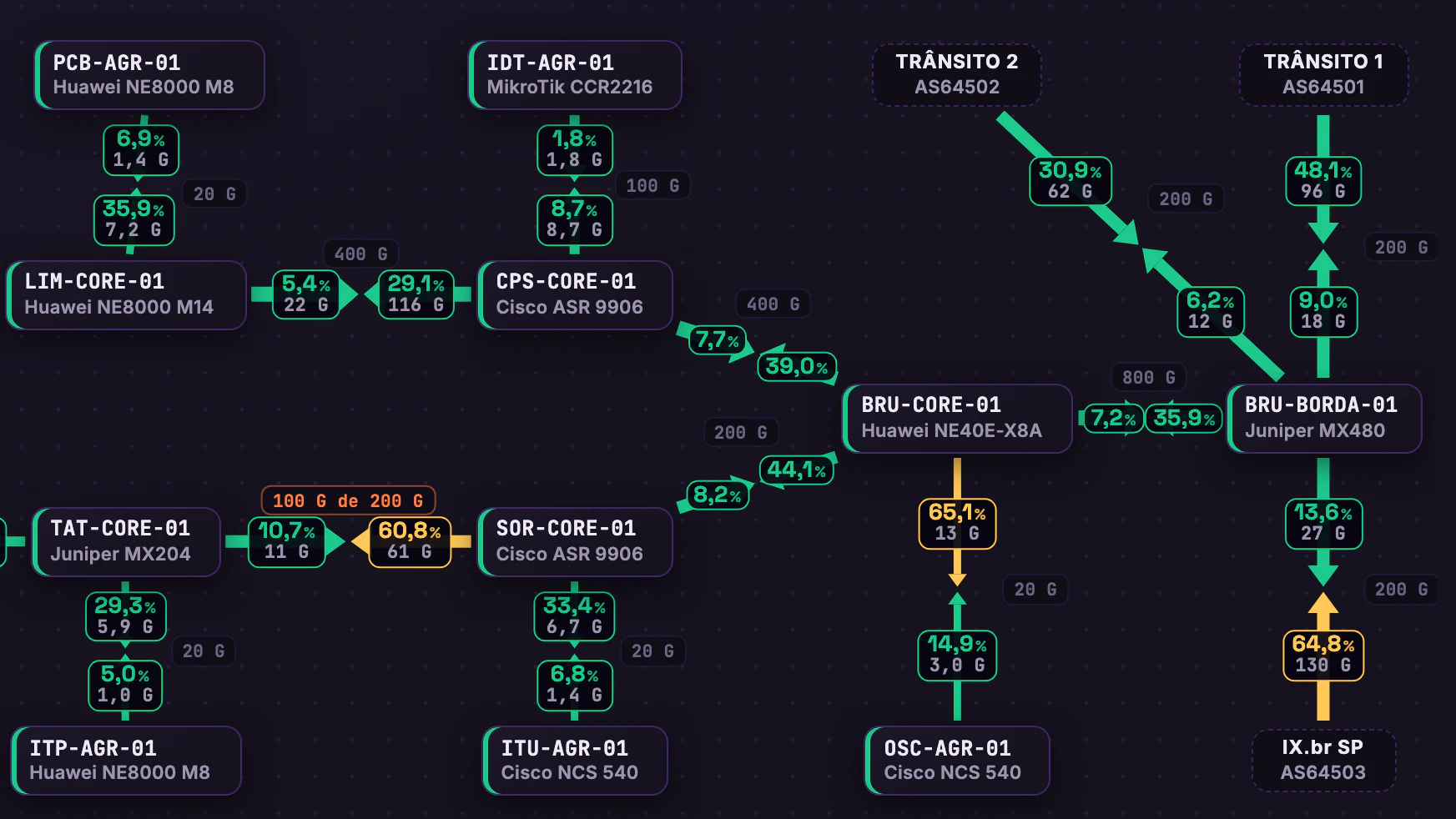

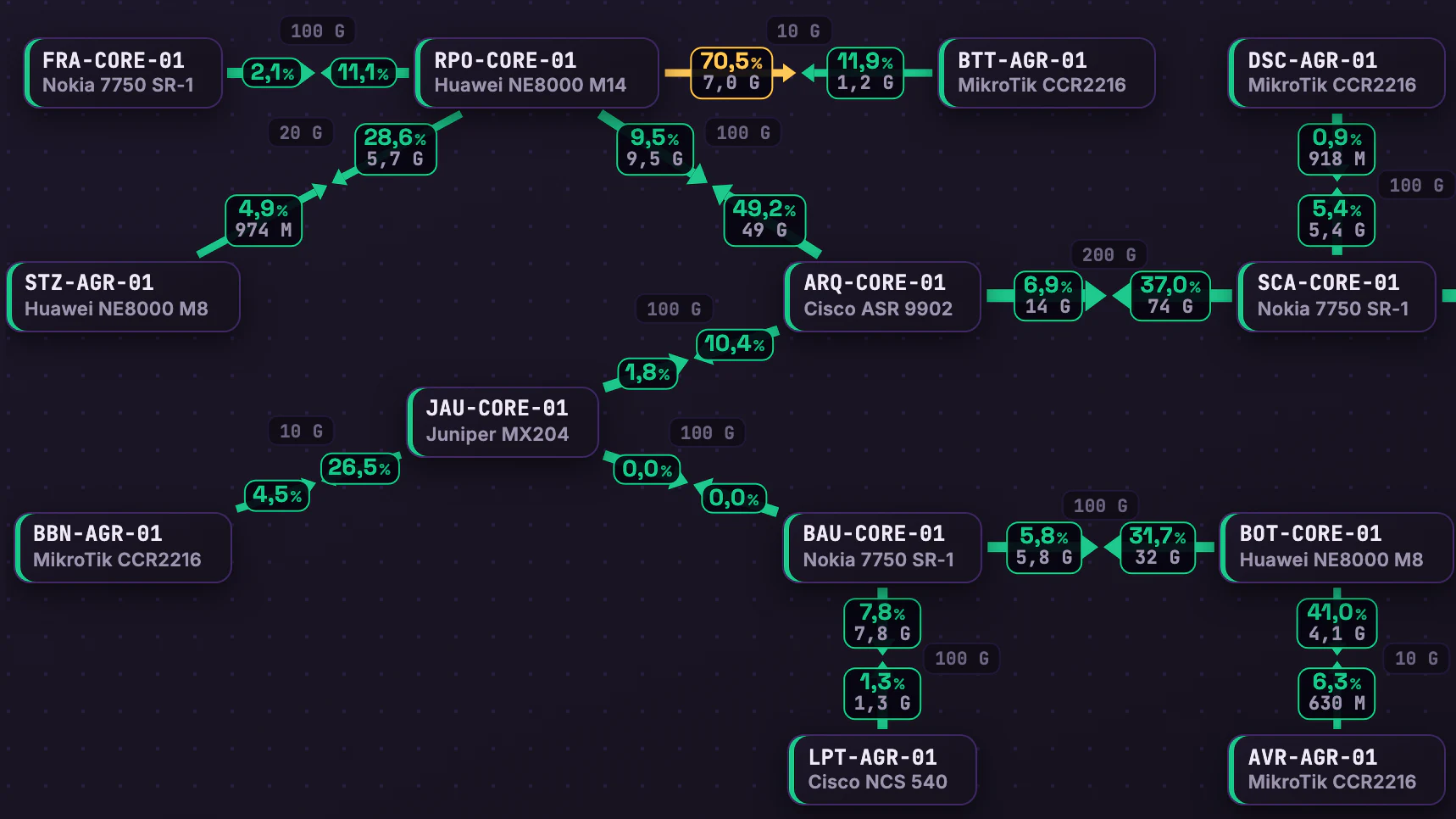

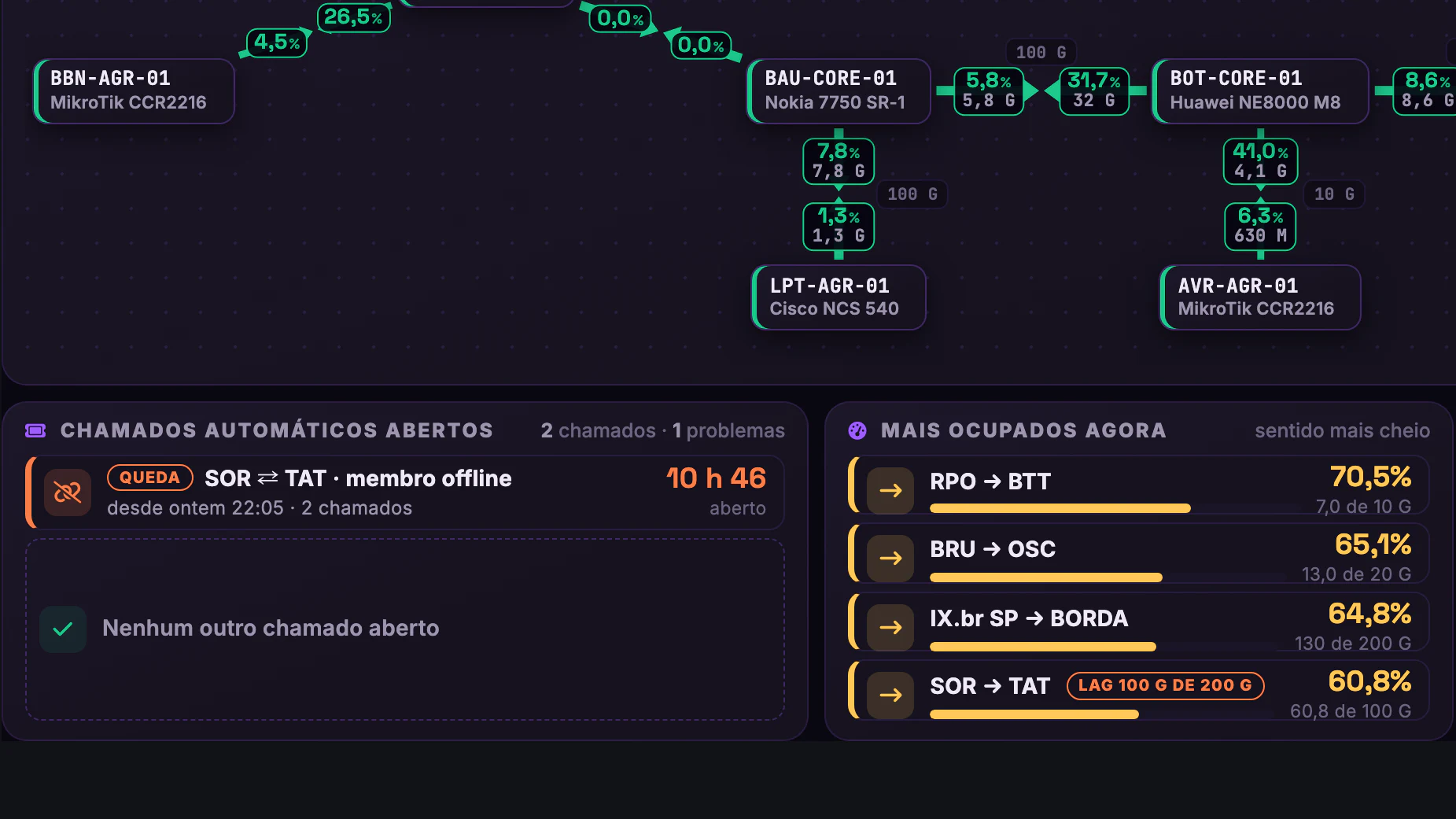

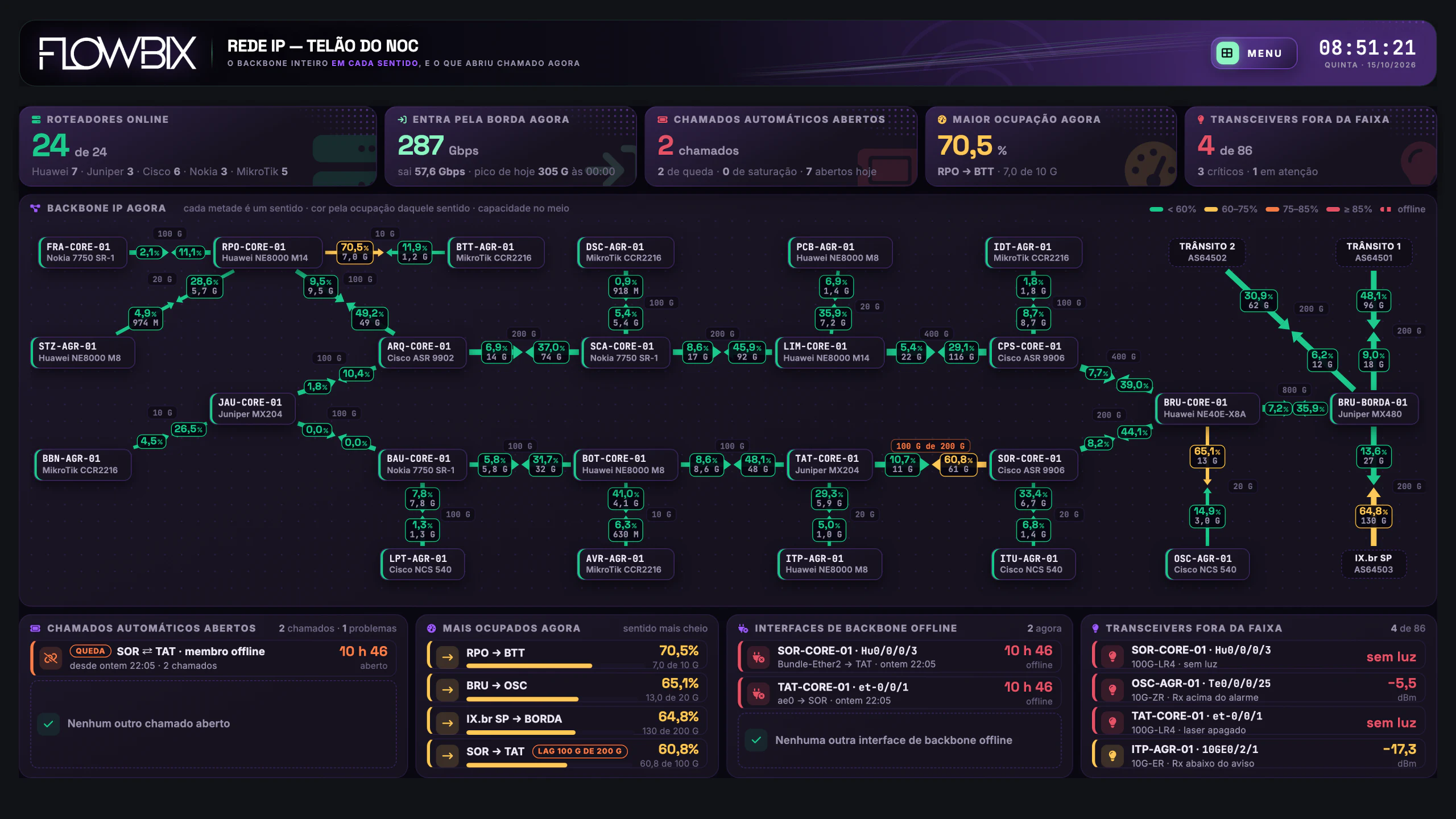

Vista 1 de 5 · Tela inteiraÀs 08:51, o topo marca 24 de 24 roteadores online, 287 Gbps entrando pela borda e 2 chamados; no meio, o mapa do backbone, sentido a sentido; embaixo, chamados, mais ocupados, interfaces offline e transceivers.
DWDM, PoPs e Backbone IP/Gestão Rede IP/Gestão do backbone
Print real · dashboard Flowbix18 / 21
Flowbix · Rede IP · Gestão do backbonevista 1 de 6 · Mapa
Role para ver o resto do quadro

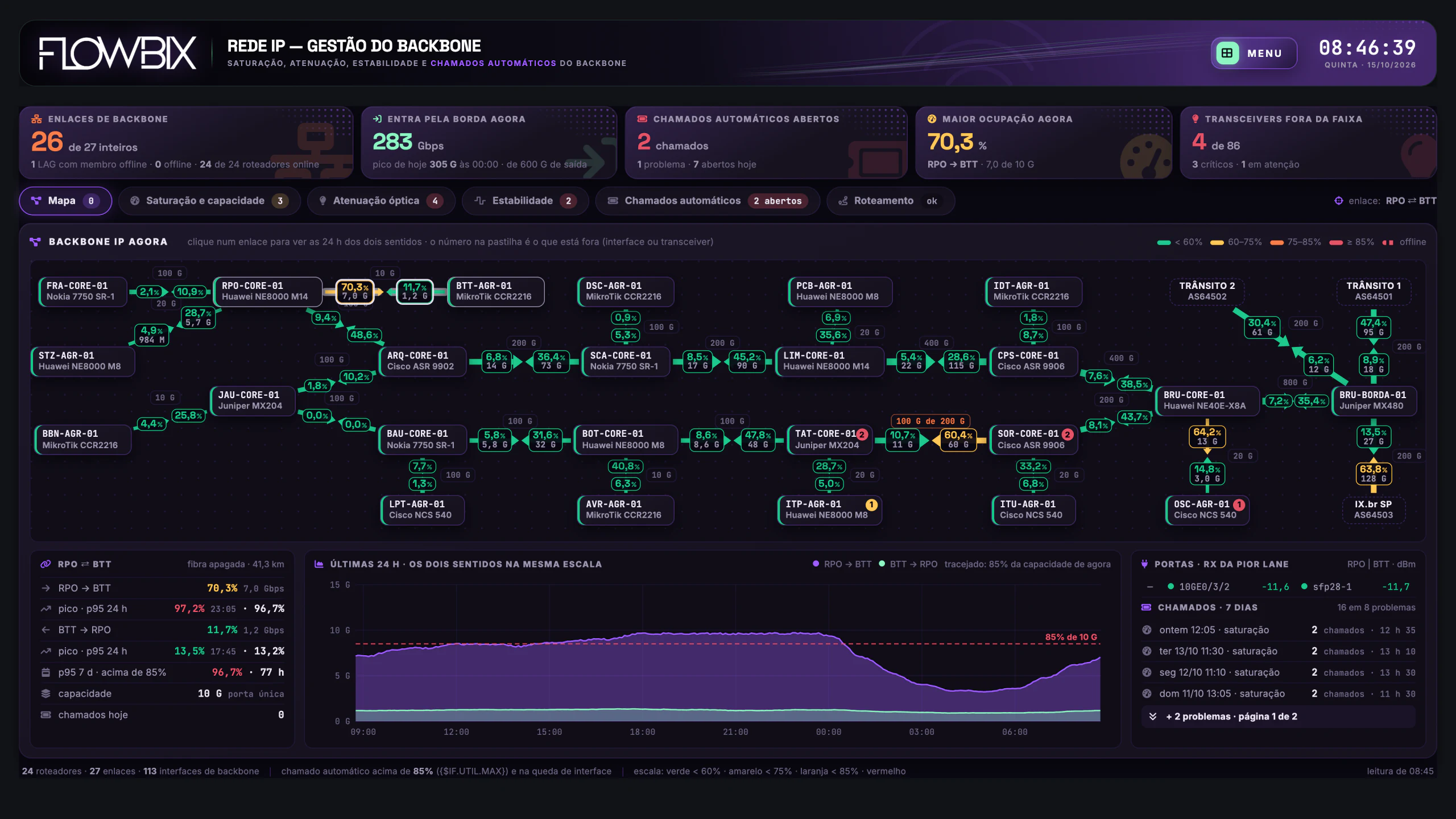

Vista 1 de 6 · MapaOs 24 roteadores e os 27 enlaces, com a ocupação de cada sentido; o SOR ⇄ TAT roda com 100 G de 200 G. Embaixo, o RPO ⇄ BTT aberto: o BTT → RPO fica em 11,7 %, e os 16 chamados do enlace em 7 dias viraram 8 problemas.
DWDM, PoPs e Backbone IP/Clientes/Portal do cliente
Print real · dashboard Flowbix19 / 21
Flowbix · Monitoramento de clientes · Portal do clientevista 1 de 4 · Serviços
Role para ver o resto do quadro

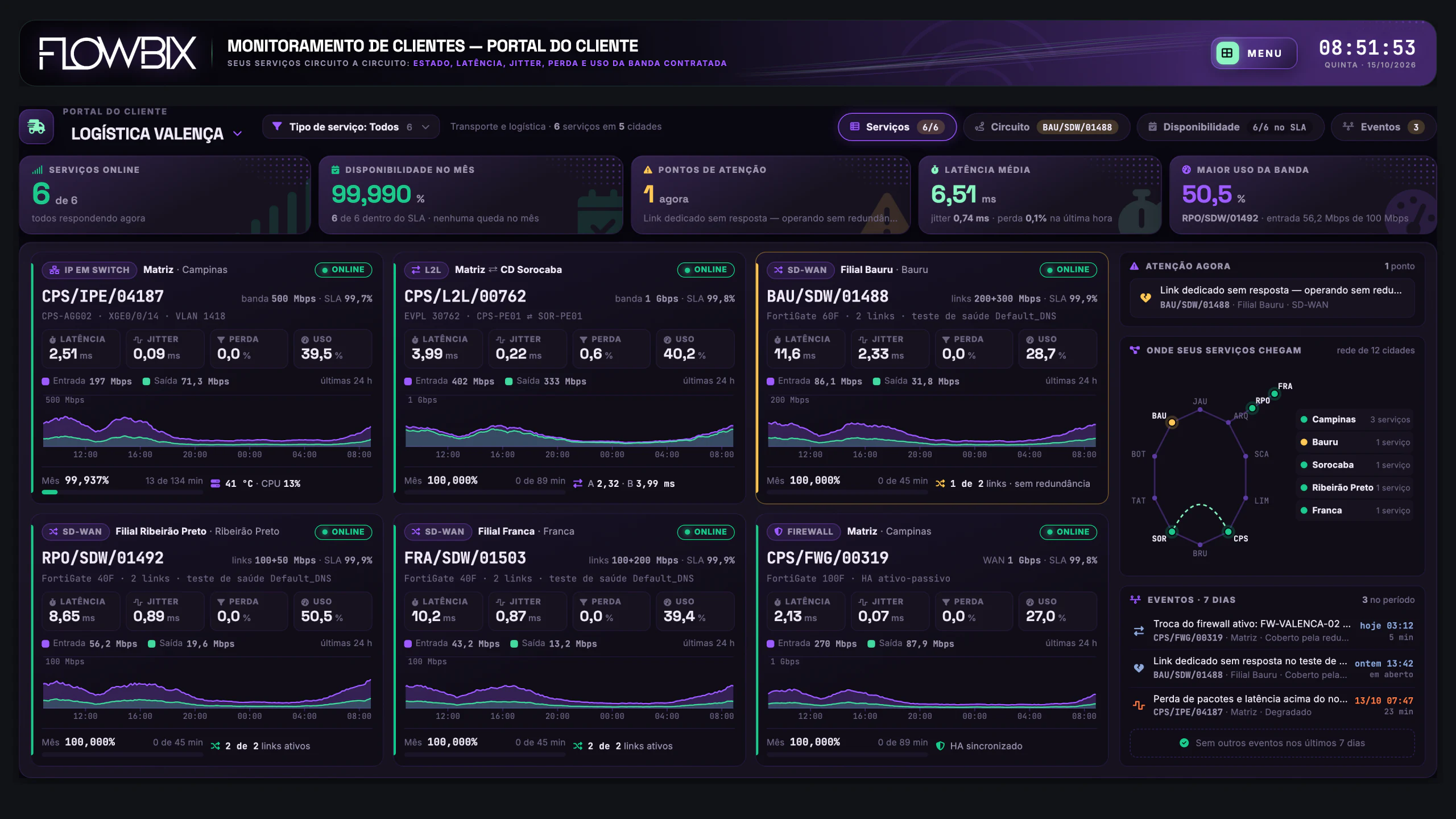

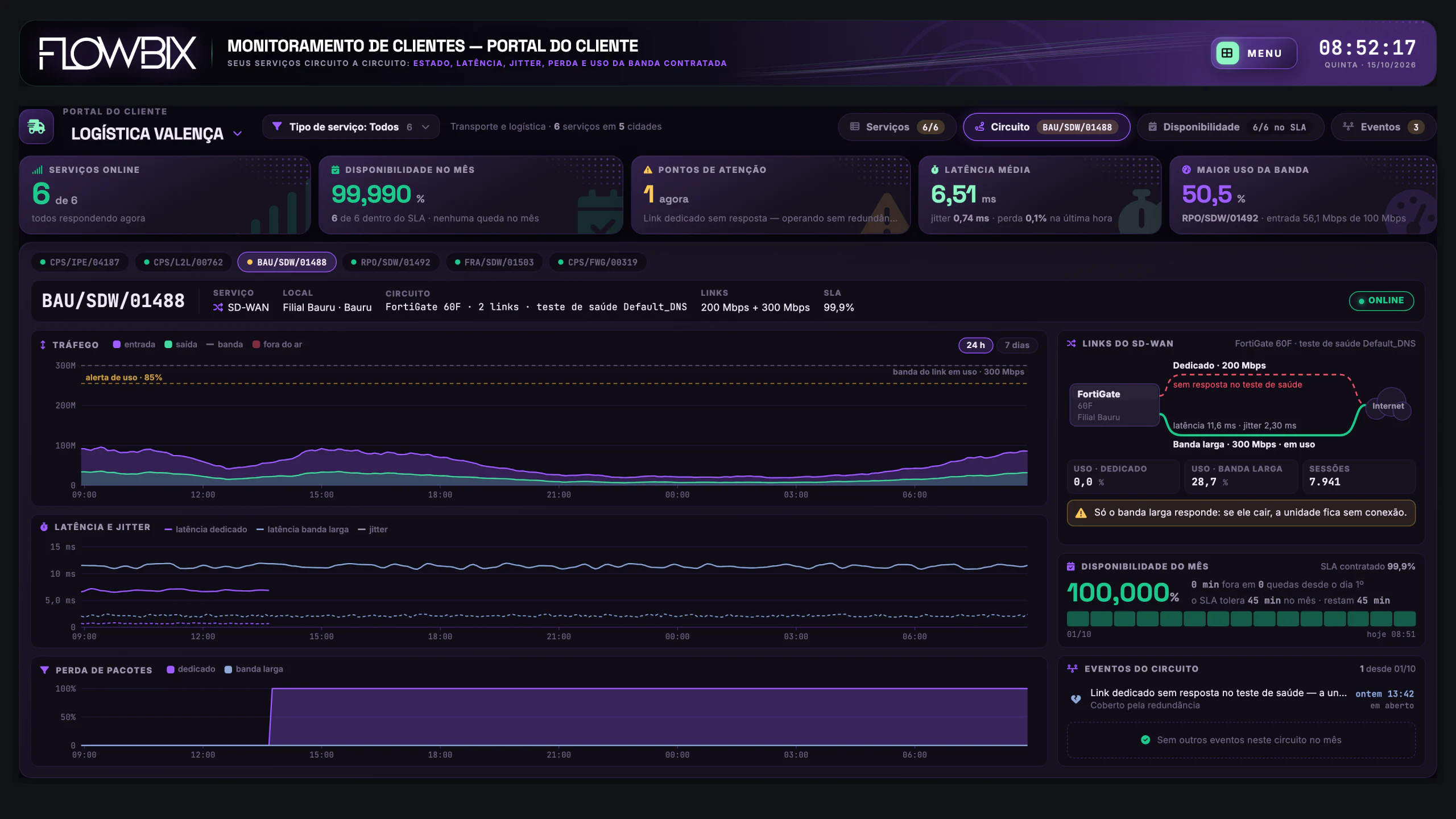

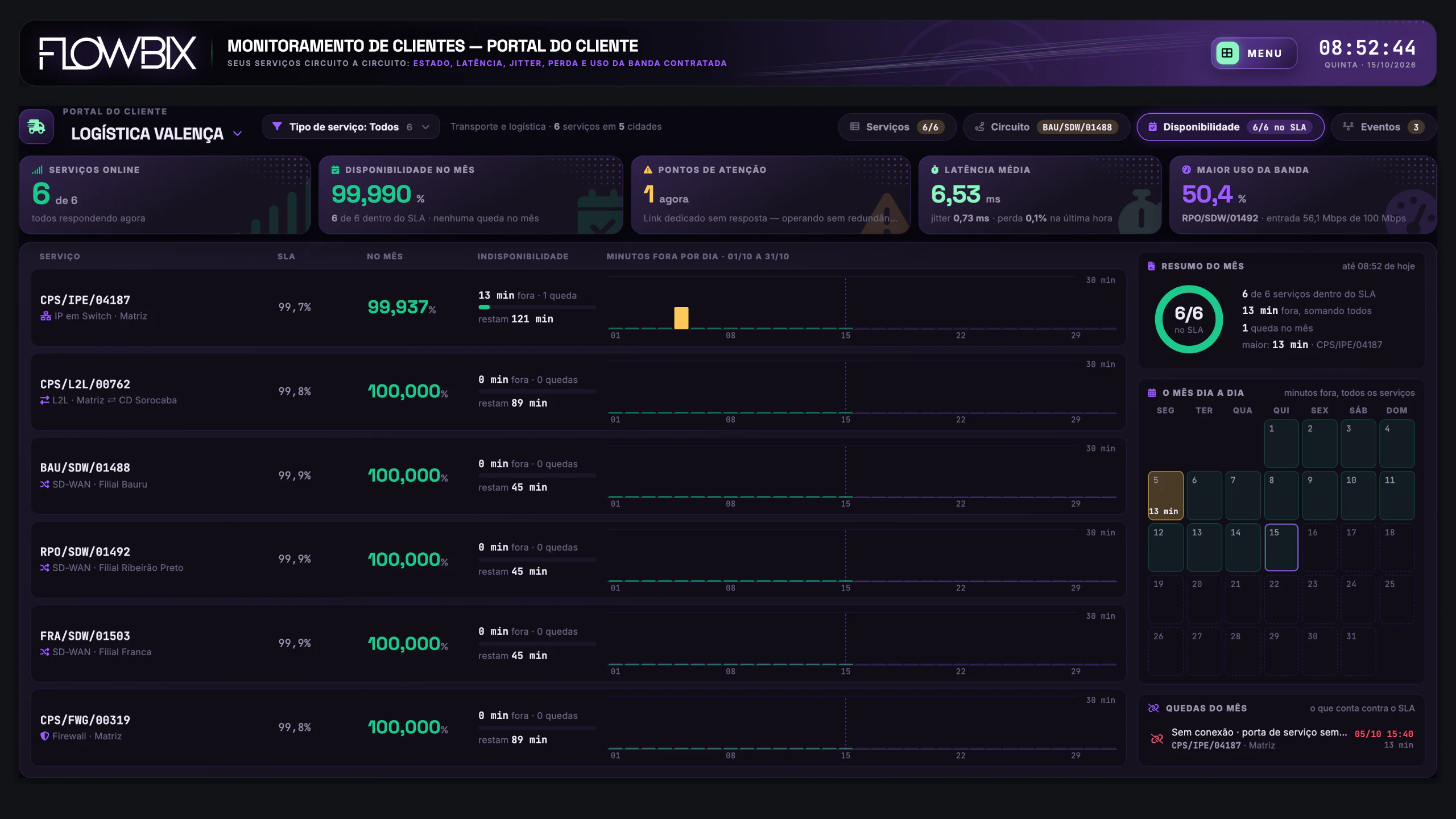

Vista 1 de 4 · ServiçosUm cartão por serviço, com latência, jitter, perda, uso e 24 h de tráfego. O CPS/L2L/00762 tem a maior perda, 0,6 %; o RPO/SDW/01492, o maior uso, 50,5 %; e o BAU/SDW/01488 roda com 1 de 2 links.
Flowbix/Quem confia
20 / 21
Quem confia
Empresas que rodam Flowbix
Varejo, indústria, logística, energia e saúde com monitoramento e observabilidade Flowbix em produção.
16empresas entre os clientes Flowbix
Flowbix · DWDM, PoPs e Backbone IP · Vamos conversar · 21 / 21
Próximo passo
Quer ver a sua rededa bateria ao BGP?
Agende uma conversa com o time comercial da Flowbix e veja estes dashboards montados sobre os PoPs, as gerências ópticas, os roteadores e os clientes da sua operadora, da energia do PoP ao SLA de cada serviço.
