O nobreakaberto por dentro

O dashboard de nobreaks da Flowbix em prints reais: 34 UPS em 8 salas lidos por SNMP, do gabinete aberto por dentro ao banco de baterias, com a energia de cada sala, quanto a planta aguenta sem a rede e os alarmes.

34 nobreaks8 salasGabinete por dentroBanco de bateriasABMQGBT por salaAutonomiaUPS-MIB e XUPS

34nobreaks em 8 salas

89,3 kWde carga na planta

8 mina planta aguenta sem a rede

11alarmes ativos

Prints reais do dashboard de nobreaks da Flowbix · ambiente de demonstração

Nobreaks/Como funciona

02 / 11

Como funciona

Da tomada à autonomia

O Zabbix lê cada nobreak por SNMP a cada 60 s (UPS-MIB e XUPS da Eaton, 29 itens por equipamento) e por ICMP; o Grafana da Flowbix desenha a sala, o gabinete e a conta da planta.

A sala desenhada

Cada sala aparece como é: o QGBT, os gabinetes na calha, o modo de cada nobreak e quanto ele aguenta na carga de agora.

O gabinete aberto

Por dentro, o caminho da energia do supressor ao inversor mostra se a carga sai pela rede, pela bateria ou pelo bypass.

A bateria que pede troca

O ABM de cada banco vira fila de manutenção: 8 dos 34 bancos pedem verificação e entregam 6 ou 7 min a plena carga.

A autonomia que vale

A planta aguenta o que aguenta a sala crítica mais fraca, até o primeiro nobreak dela desligar; a média do parque não entra na conta.

Nobreaks das salas

34 nobreaks

34 UPS em 8 salas, da sala de servidores à portaria, cada um num disjuntor do QGBT

coleta

Zabbix

29 itens por UPS

SNMP a cada 60 s com UPS-MIB e XUPS da Eaton, e ICMP a cada 60 s para a gerência

desenha

Grafana da Flowbix

6 abas

A sala, o gabinete por dentro, as baterias, a energia, a autonomia e os alarmes

atende

Quem opera e quem decide

gerador em 45 s

A manutenção troca a bateria certa; a gestão vê quanto a planta aguenta até o gerador

Nobreaks/Mapa dos dashboards

03 / 11

Mapa dos dashboards

6 abas em
3 frentes

As 6 abas do dashboard, na ordem do Grafana. Cada uma abre com a tela inteira e segue com zooms nas regiões principais.

A sala e o gabinete2 abas · 10 vistas

Bateria, energia e autonomia3 abas · 14 vistas

Alarmes1 aba · 5 vistas

Tela cheia

29 vistas na resolução original

Clique num print para ampliar; as setas passam por todas as vistas, na ordem do deck.

cliqueampliarodazoom←→trocaEscfecha

tela inteira + 4 zooms

04A sala e o gabineteA sala

tela inteira + 4 zooms

05A sala e o gabinetePor dentro

tela inteira + 4 zooms

06Bateria, energia e autonomiaBaterias

tela inteira + 4 zooms

07Bateria, energia e autonomiaEnergia

tela inteira + 3 zooms

08Bateria, energia e autonomiaAutonomia

tela inteira + 4 zooms

09AlarmesAlarmes

Nobreaks/A sala e o gabinete/Nobreaks · A sala

Print real · dashboard Flowbix04 / 11

Grafana · Nobreaks · A salavista 1 de 5 · Tela inteira

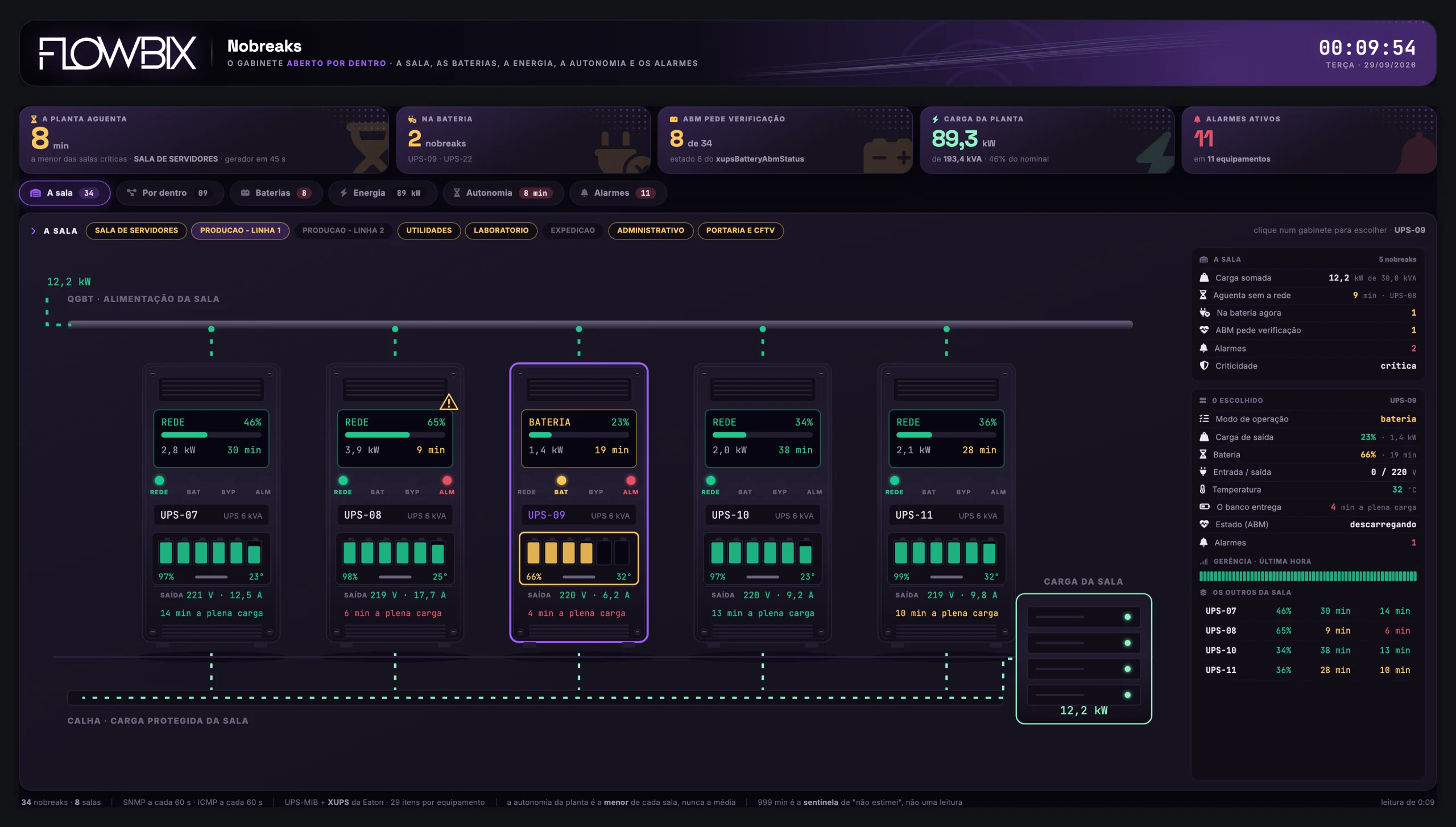

Nobreaks · Nobreaks · A sala · Tela inteira

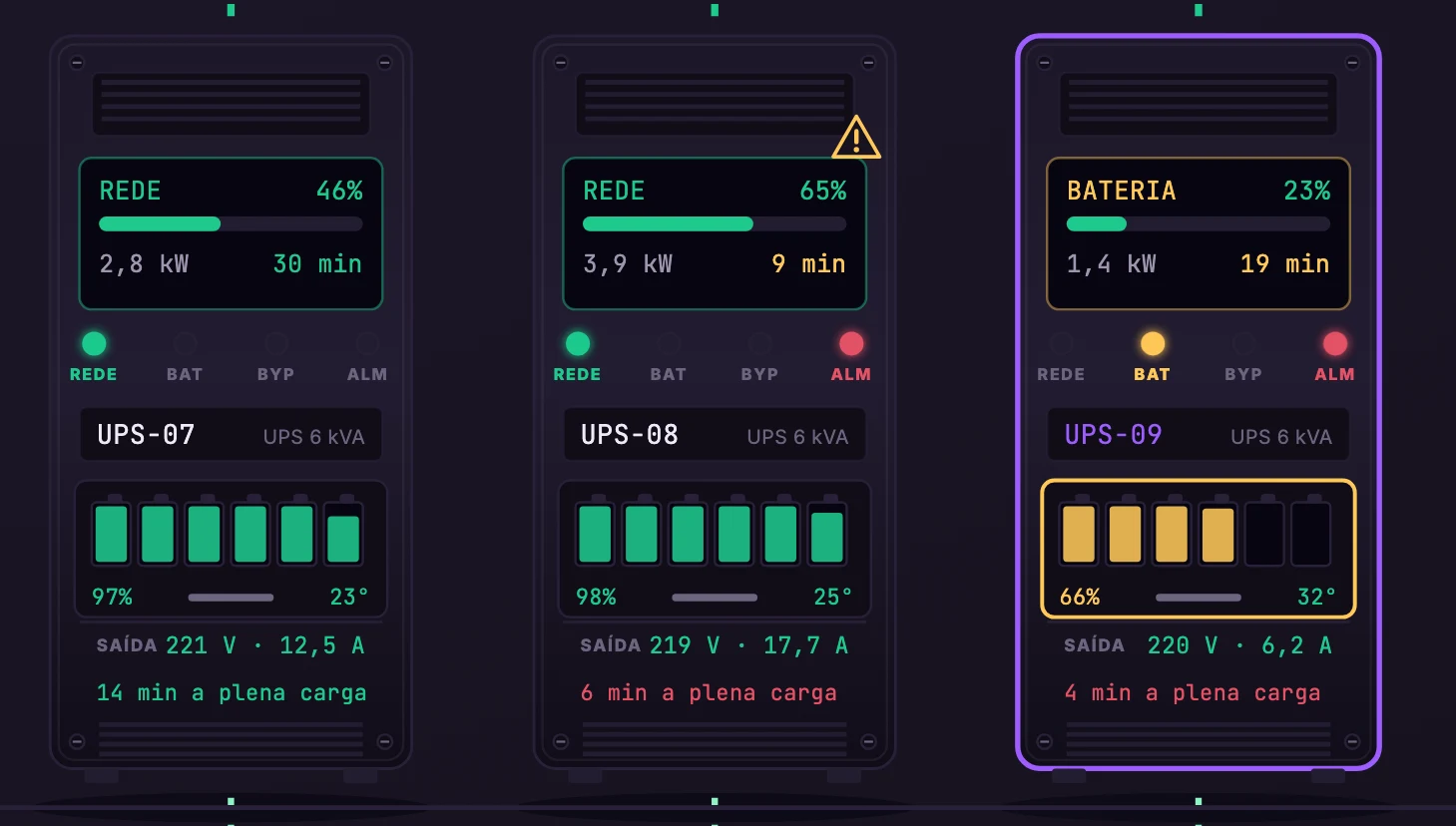

Nobreaks · Nobreaks · A sala · Gabinetes UPS-07 a UPS-09

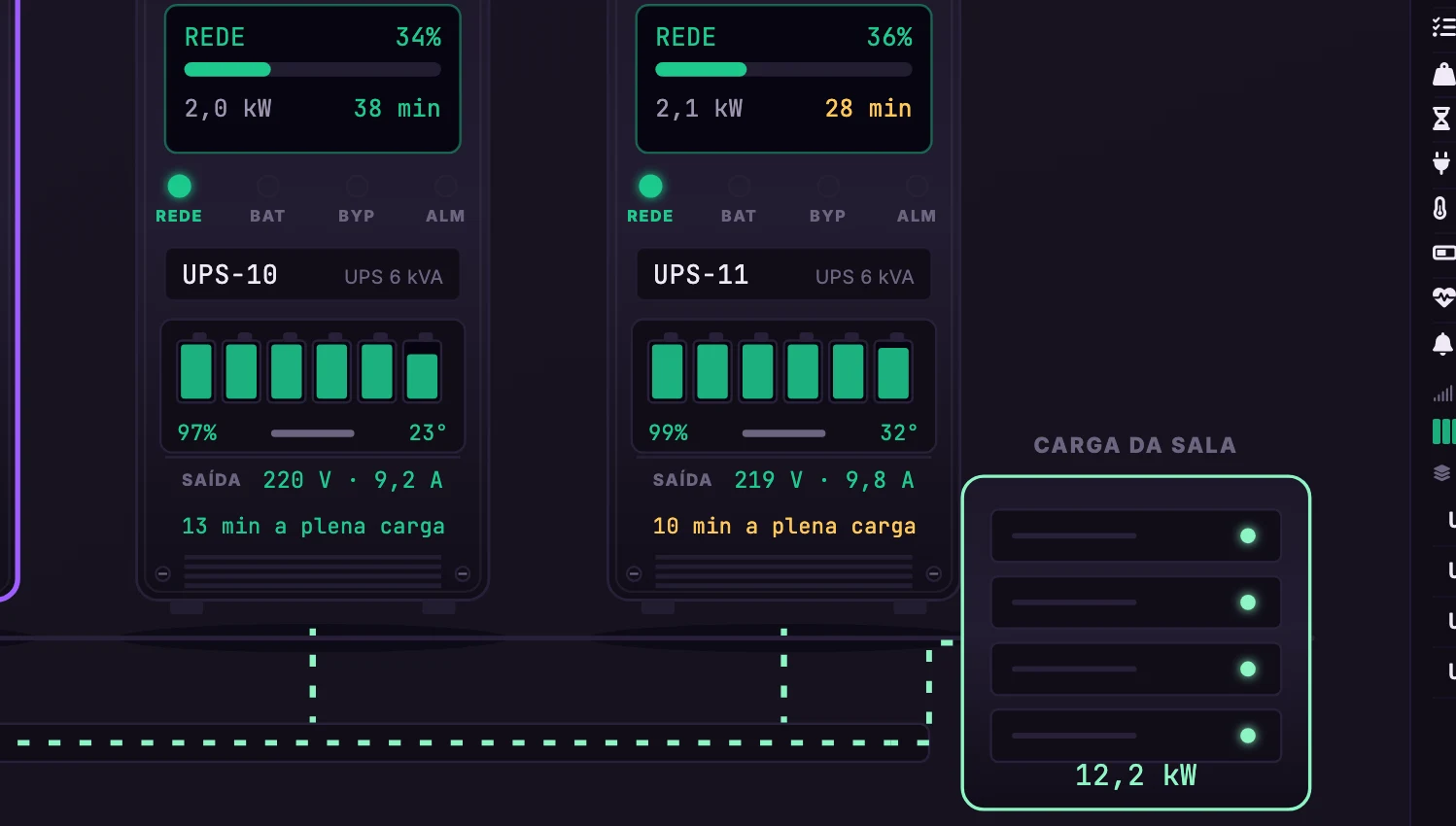

Nobreaks · Nobreaks · A sala · UPS-10, UPS-11 e a carga da sala

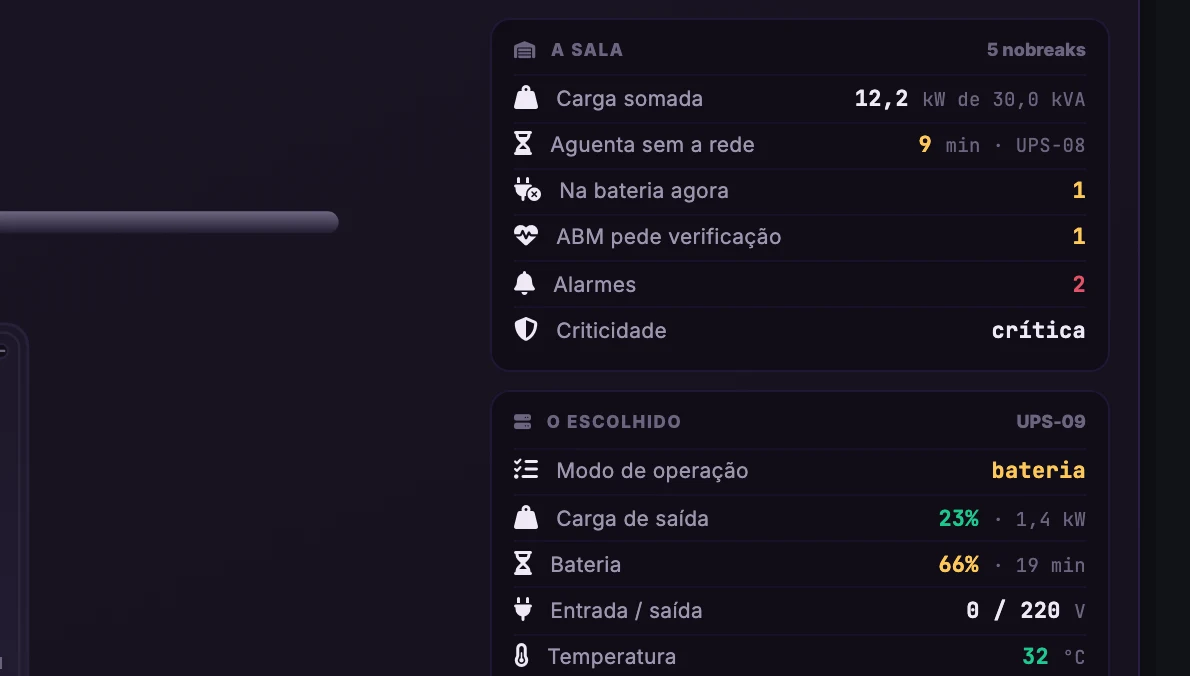

Nobreaks · Nobreaks · A sala · A sala e o UPS-09

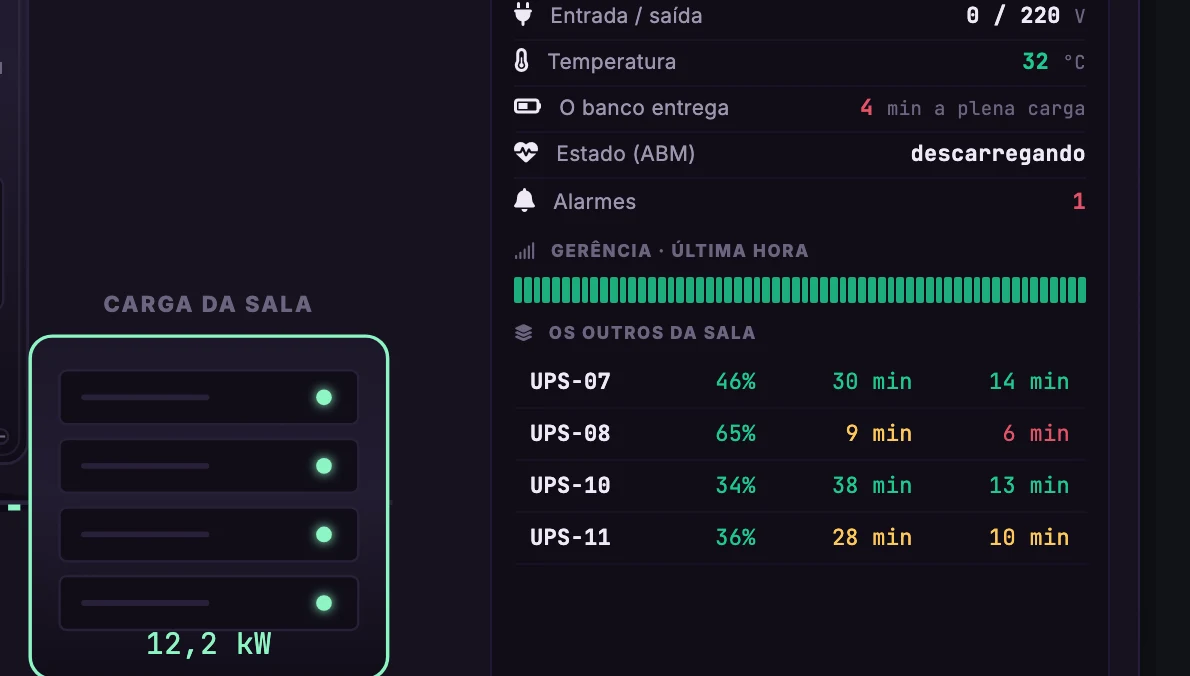

Nobreaks · Nobreaks · A sala · O UPS-09 e os outros da sala

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraJunta a barra das 8 salas, os 5 gabinetes pendurados entre o QGBT e a calha de 12,2 kW e o painel lateral com a sala e o UPS-09.

04A sala e o gabinete

Nobreaks · A sala

Na sala Produção · Linha 1, qual nobreak está na bateria, quanto cada gabinete aguenta sem a rede e qual deles limita a sala?

Carga da sala12,2 kW

Sala aguenta sem rede9 min

UPS-09 na bateria19 min

UPS-09 está na bateria: entrada em 0 V, saída em 220 V, banco em 66% e 19 min no consumo atual de 1,4 kW.
Quem limita a sala é o UPS-08, ainda na rede: 65% de carga (3,9 kW a 17,7 A) e 9 min de autonomia com banco em 98%.
A plena carga, os bancos vão de 4 min no UPS-09 a 14 min no UPS-07; o UPS-08 fica em 6 min.
Os 5 gabinetes de 6 kVA somam 12,2 kW de 30,0 kVA, com 2 alarmes acesos, no UPS-08 e no UPS-09.

Por que importa

Se a rede cair na Produção · Linha 1, a sala dura o que dura o gabinete mais apertado: o UPS-08, com 9 min a 65% de carga. A tela põe modo, carga, autonomia e saída dos 5 gabinetes lado a lado, no desenho do QGBT à calha.

Na frente · A sala e o gabinete

A sala Por dentro

Nobreaks/A sala e o gabinete/Nobreaks · Por dentro

Print real · dashboard Flowbix05 / 11

Grafana · Nobreaks · Por dentrovista 1 de 5 · Tela inteira

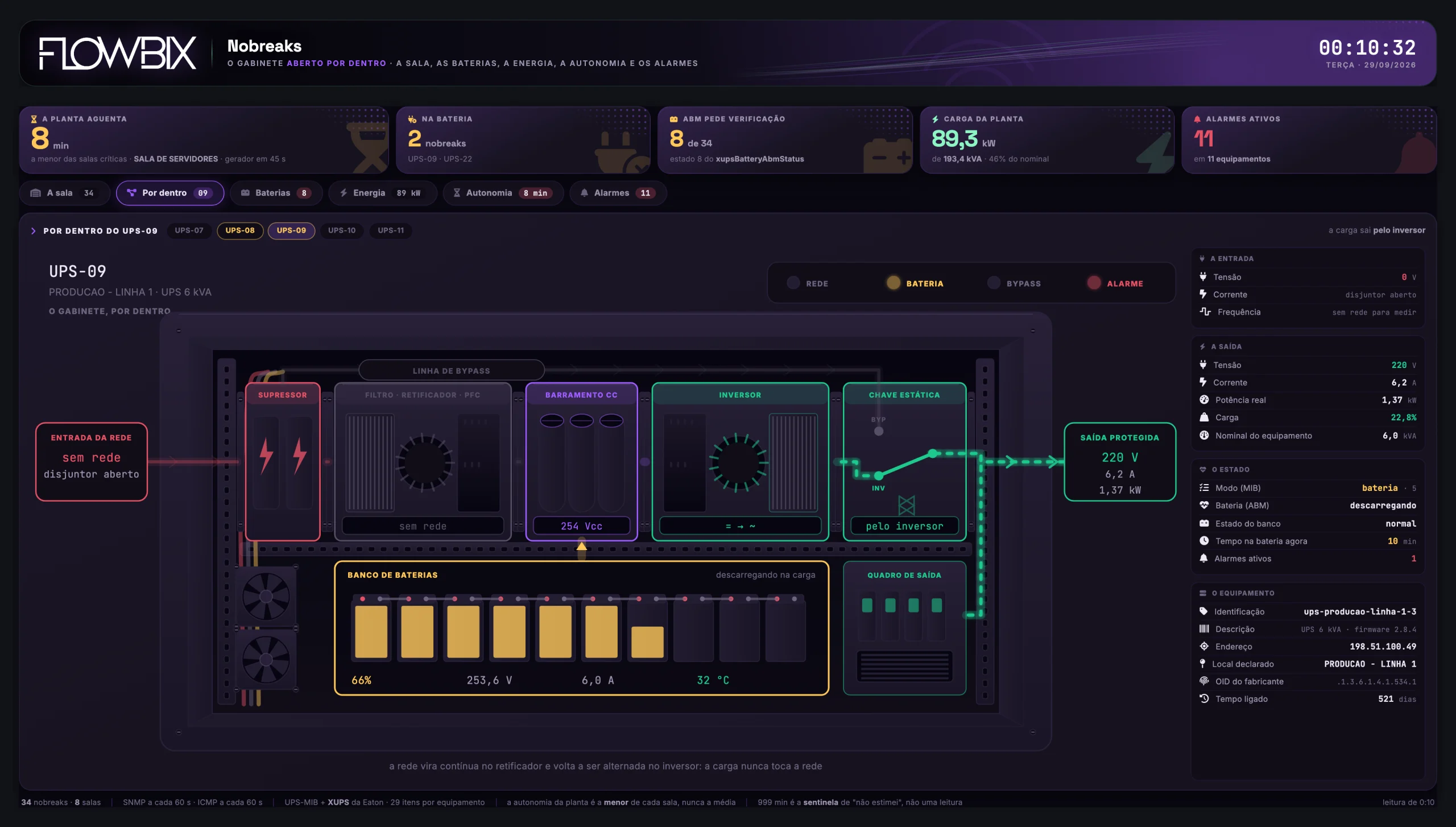

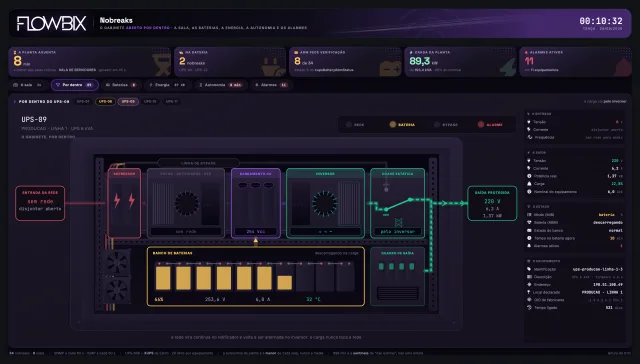

Nobreaks · Nobreaks · Por dentro · Tela inteira

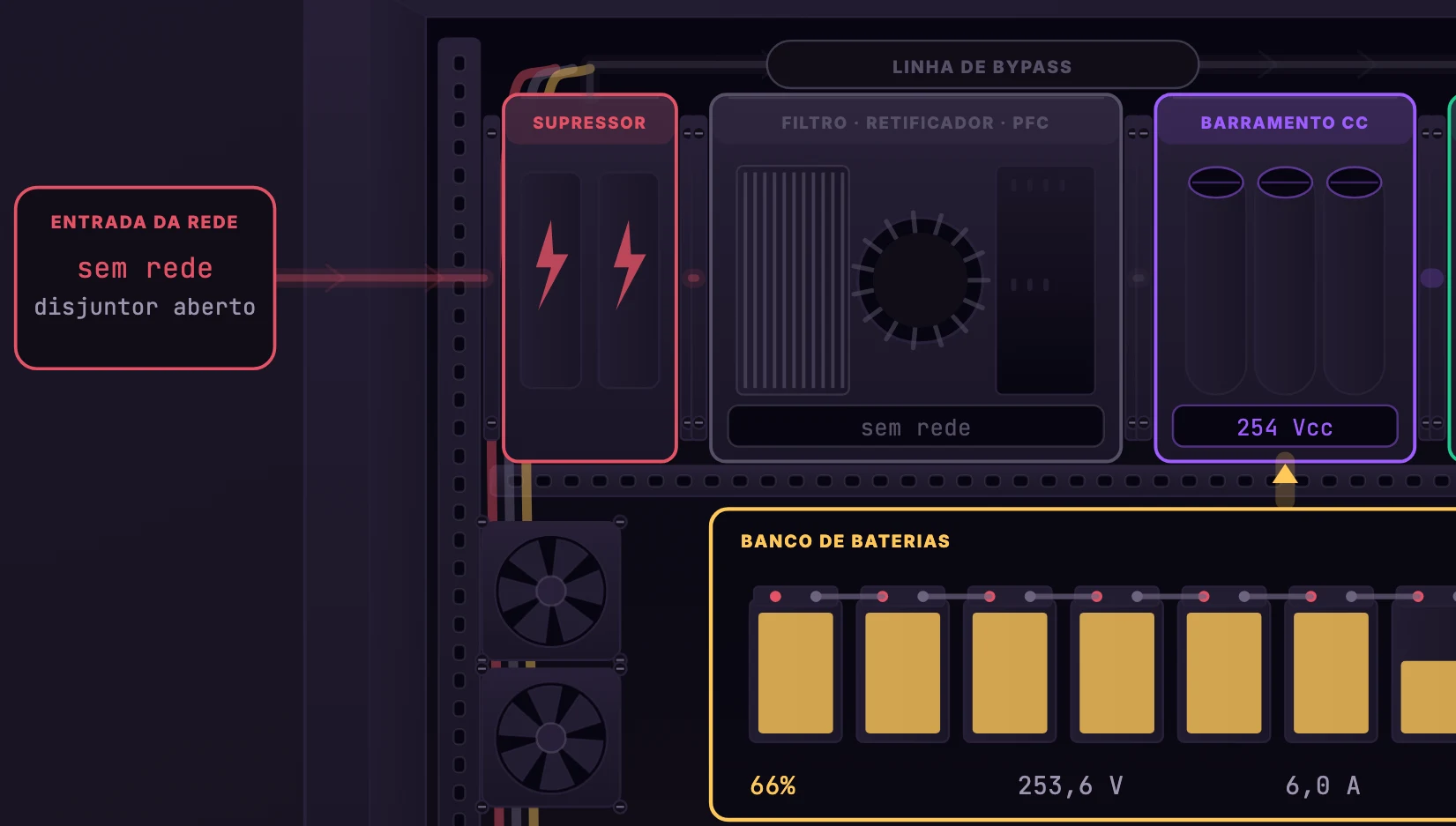

Nobreaks · Nobreaks · Por dentro · Da rede ao barramento CC

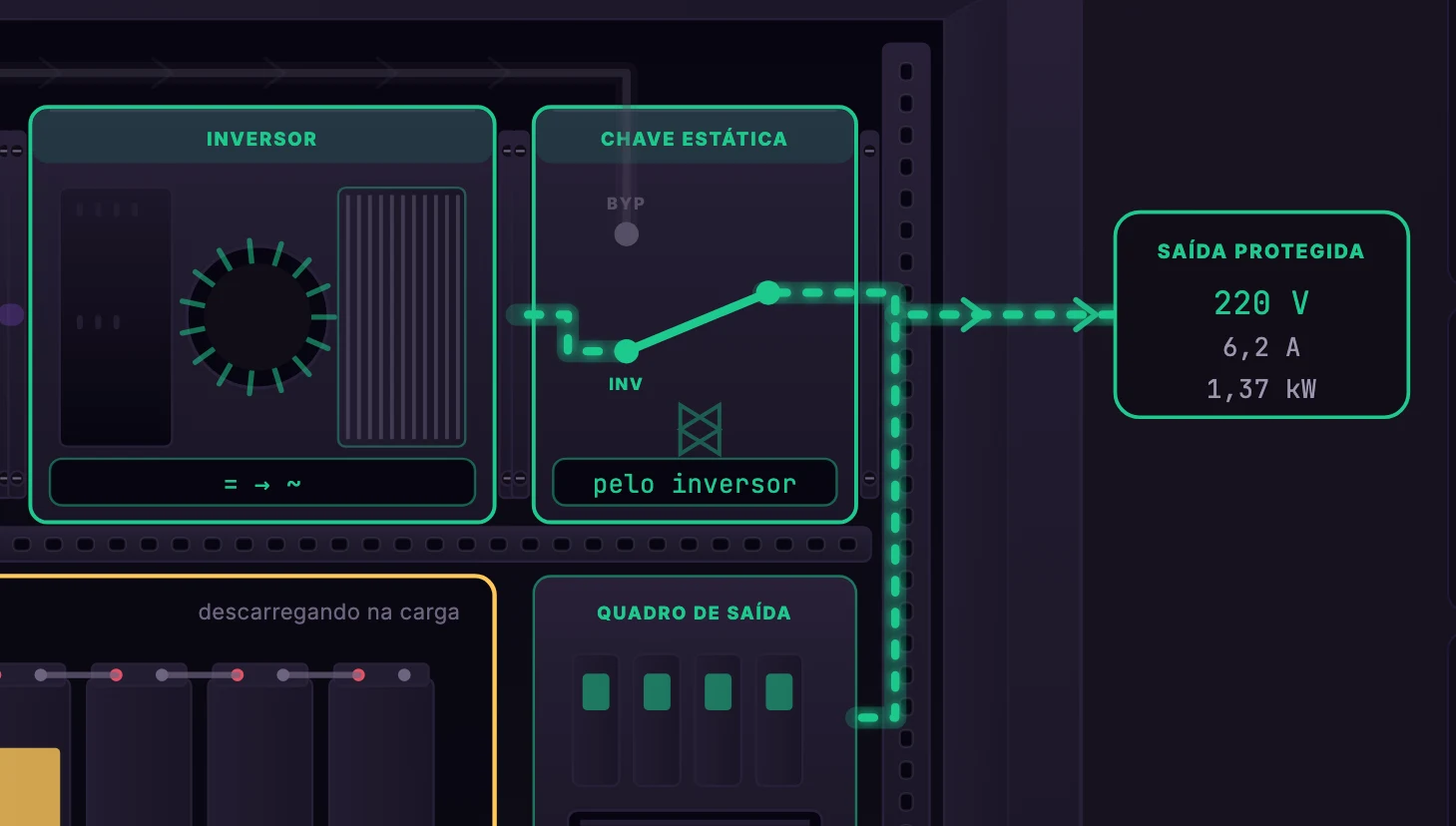

Nobreaks · Nobreaks · Por dentro · Inversor, chave estática e saída

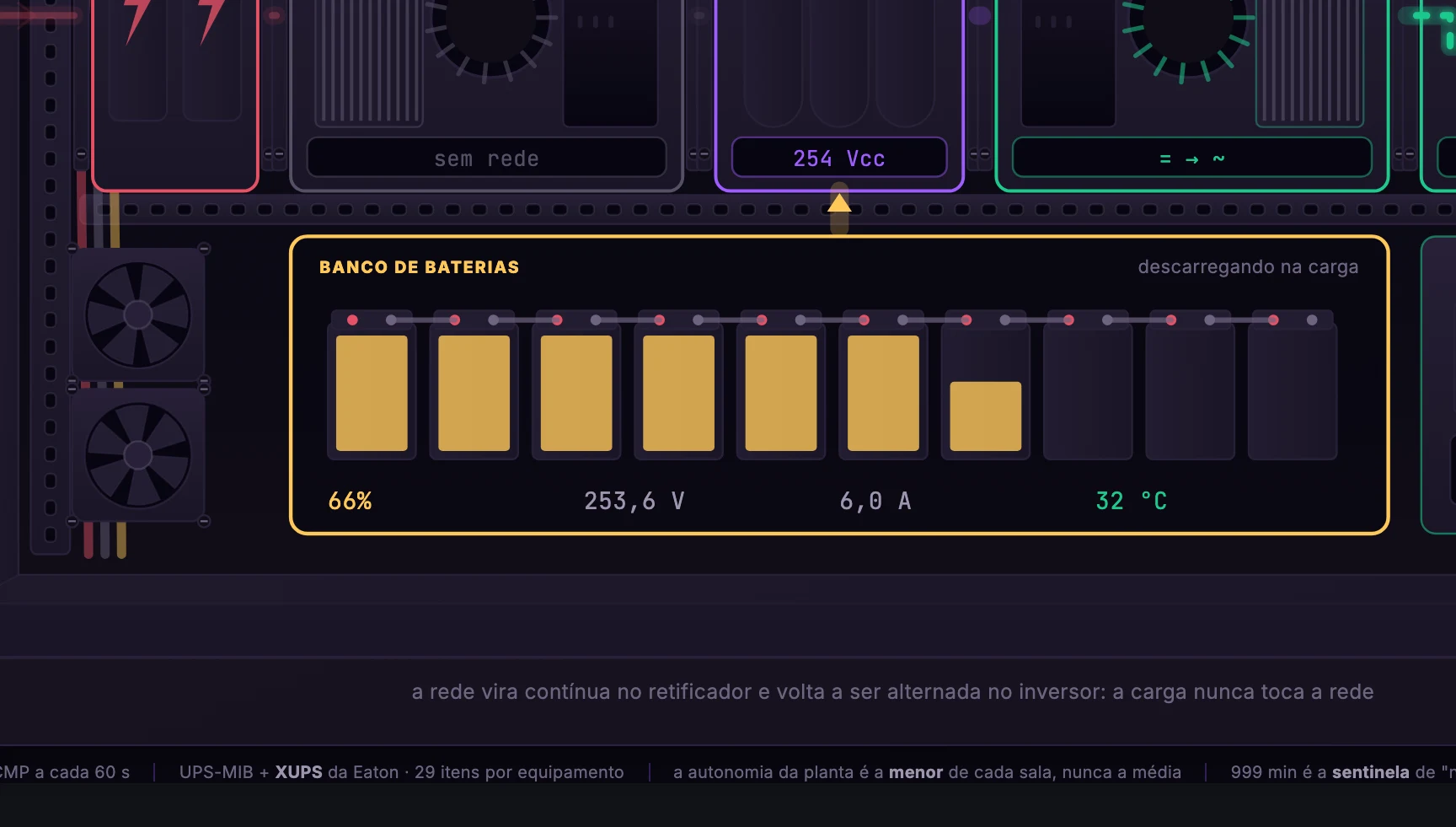

Nobreaks · Nobreaks · Por dentro · Banco de baterias

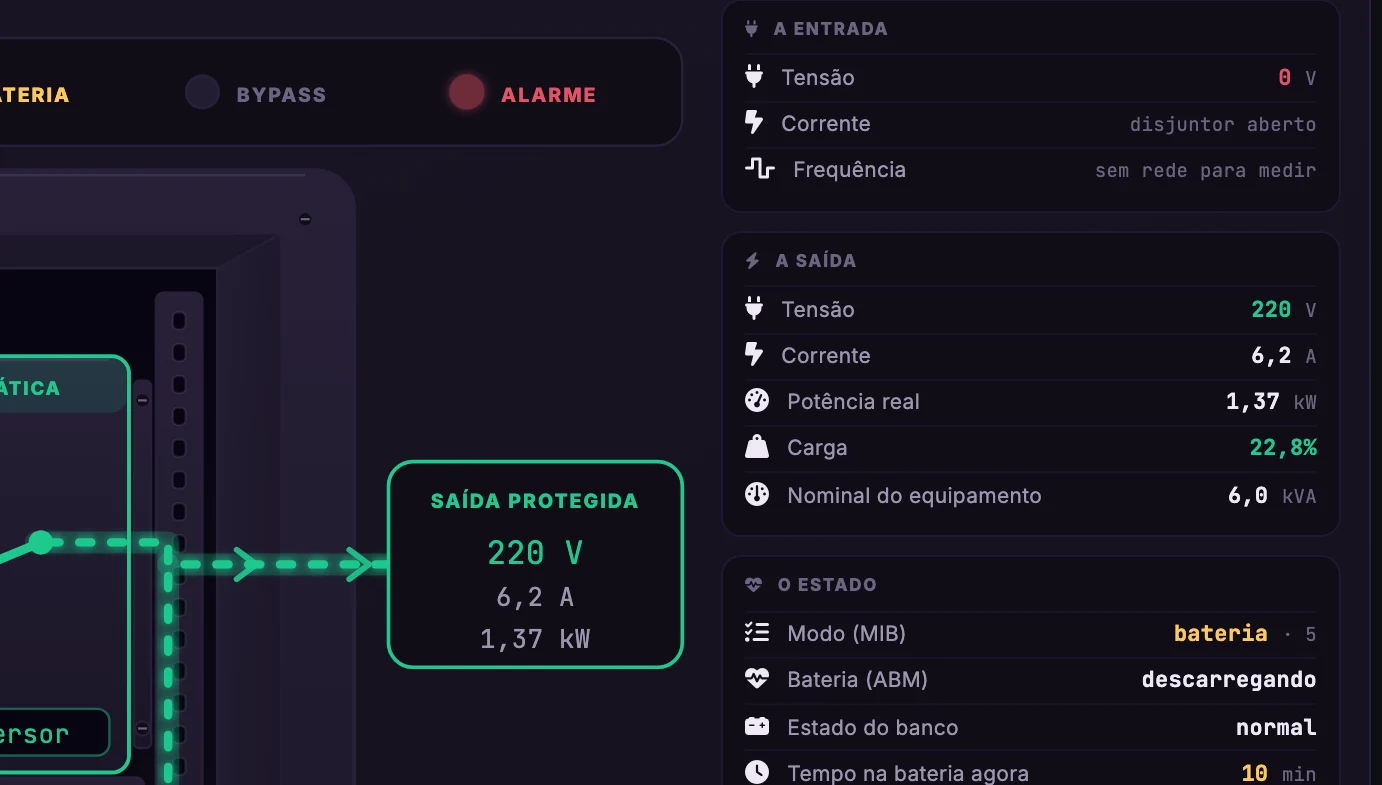

Nobreaks · Nobreaks · Por dentro · Entrada, saída e estado

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraJunta o gabinete aberto às tabelas de entrada, saída, estado e equipamento do UPS-09, do 0 V da rede aos 521 dias ligado.

05A sala e o gabinete

Nobreaks · Por dentro

No UPS-09 da Produção · Linha 1, com o disjuntor da rede aberto, por onde a energia chega à carga e quanto resta no banco?

Entrada da rede0 V

Carga na saída22,8%

Banco de baterias66%

Entrada em 0 V e disjuntor aberto: supressor em vermelho, retificador sem rede e frequência sem rede para medir.
O banco segura o barramento CC em 254 Vcc e entrega 253,6 V e 6,0 A, a 32 °C, descarregando na carga.
A chave estática está em INV e o bypass segue apagado: a saída protegida mantém 220 V, 6,2 A e 1,37 kW.
A MIB marca modo bateria (código 5), o ABM está descarregando e o campo Tempo na bateria agora marca 10 min.

Por que importa

Na queda de rede, o gestor precisa saber se a carga continua protegida e com que folga. Cada bloco do gabinete traz a sua leitura: entrada sem rede, barramento em 254 Vcc, saída em 220 V e banco com 66%.

Na frente · A sala e o gabinete

A sala Por dentro

Nobreaks/Bateria, energia e autonomia/Nobreaks · Baterias

Print real · dashboard Flowbix06 / 11

Grafana · Nobreaks · Bateriasvista 1 de 5 · Tela inteira

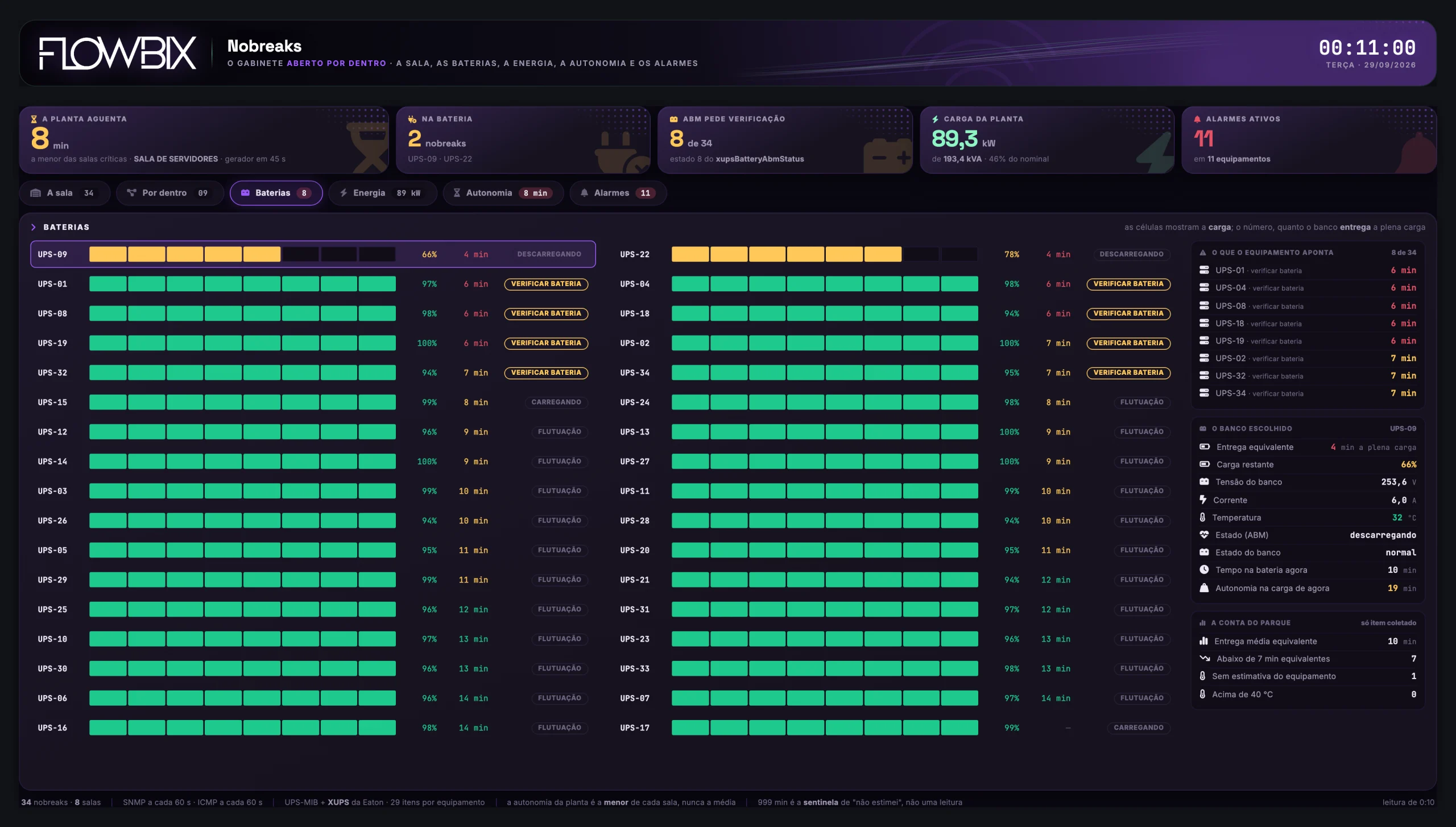

Nobreaks · Nobreaks · Baterias · Tela inteira

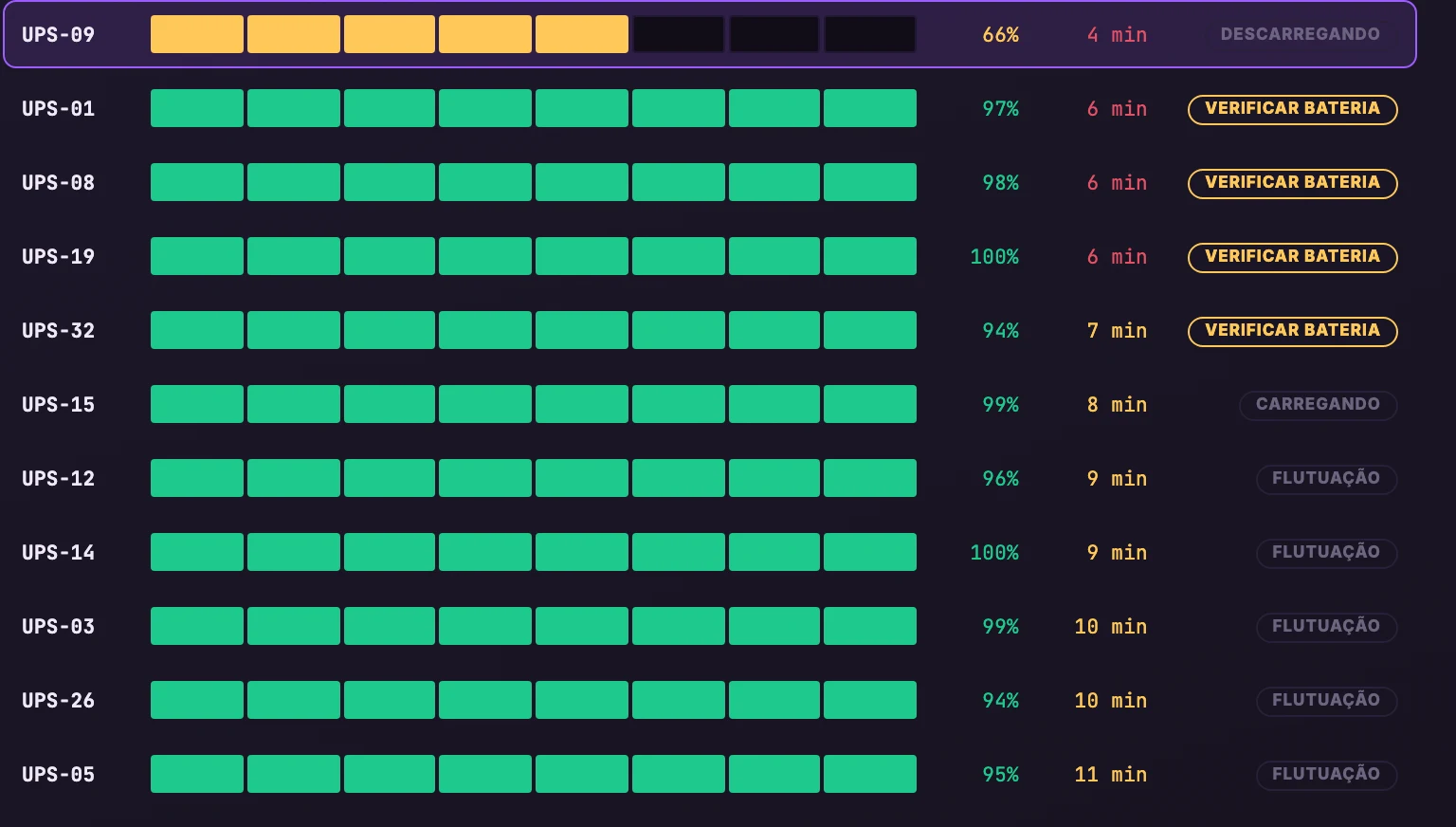

Nobreaks · Nobreaks · Baterias · Bancos · coluna 1

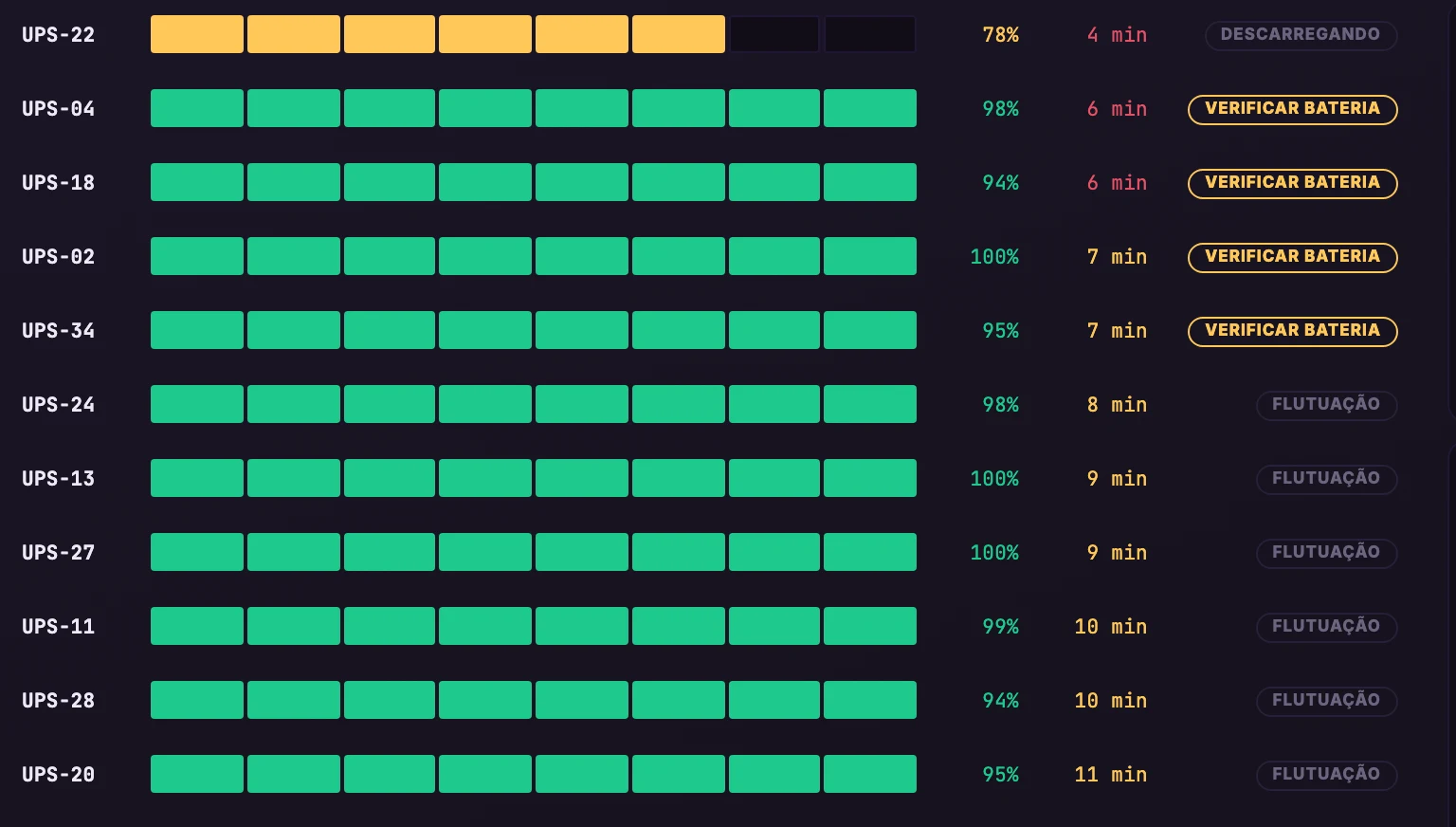

Nobreaks · Nobreaks · Baterias · Bancos · coluna 2

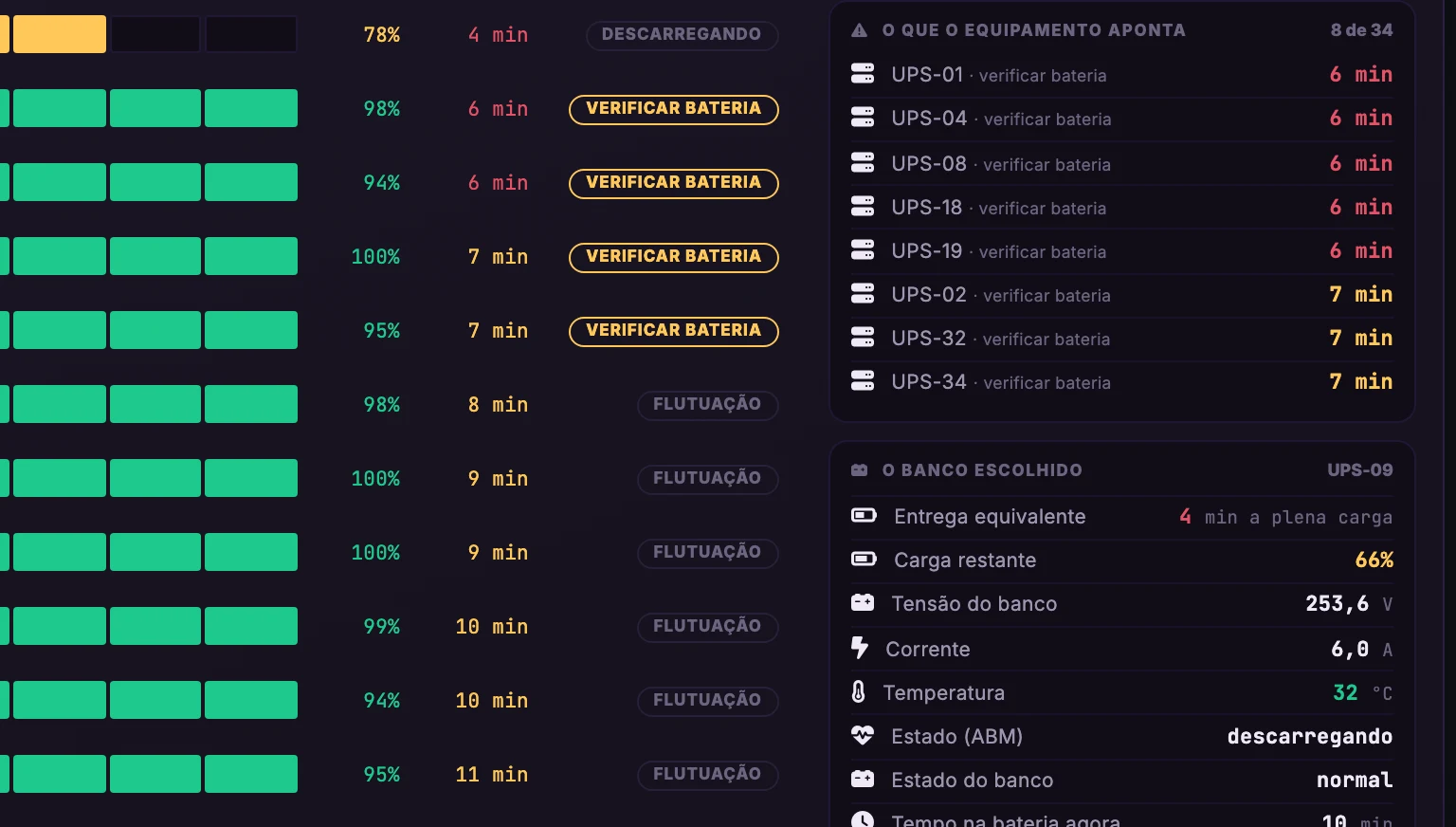

Nobreaks · Nobreaks · Baterias · O que o ABM aponta

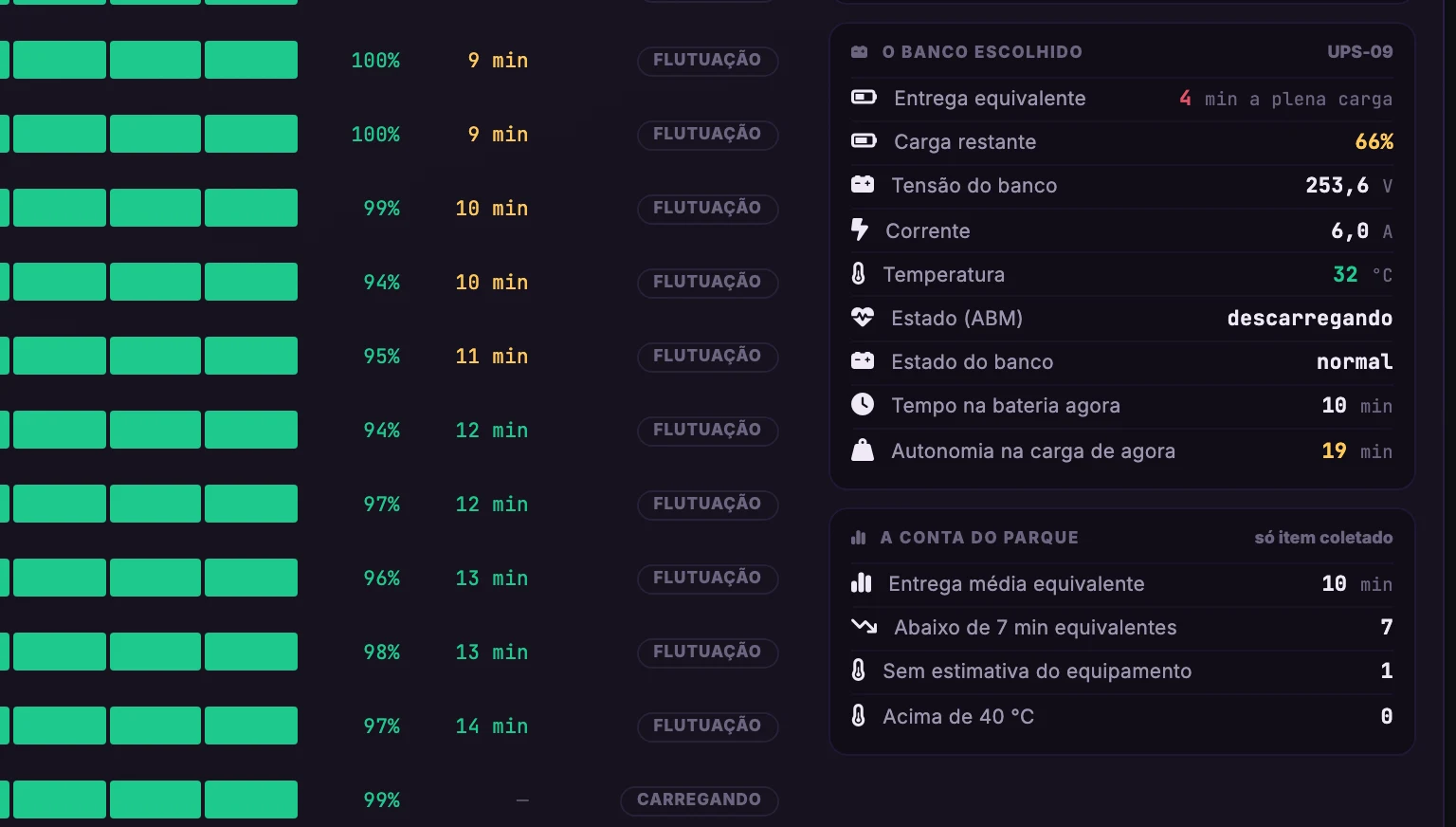

Nobreaks · Nobreaks · Baterias · O banco escolhido e a conta do parque

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraJunta os 34 bancos em duas colunas de 17 e, à direita, a lista do equipamento, o banco escolhido e a conta do parque.

06Bateria, energia e autonomia

Nobreaks · Baterias

Dos 34 bancos, quais entregam menos minutos a plena carga e quais o próprio nobreak já marcou para verificar a bateria?

Entrega média10 min

Bancos abaixo de 7 min7

Menor entrega4 min

Os bancos em "verificar bateria" marcam de 94% a 100% de carga e entregam só 6 ou 7 min a plena carga.
UPS-09 está há 10 min na bateria com 66% e 253,6 V; na carga de agora aguenta 19 min, a plena carga só 4 min.
UPS-17 está carregando, com 99% e sem estimativa do equipamento; o painel não mostra minutos e o tira da média de 10 min.
ABM dos 34: 22 em flutuação, de 8 a 14 min a plena carga; 8 pedem verificação, 2 carregam e 2 descarregam.

Por que importa

Percentual de carga engana: o UPS-19 marca 100% e entrega 6 min a plena carga. Com carga, minutos e estado do ABM na mesma linha, a troca de bateria entra no plano antes de uma falta de energia mostrar o problema.

Na frente · Bateria, energia e autonomia

Baterias Energia Autonomia

Nobreaks/Bateria, energia e autonomia/Nobreaks · Energia

Print real · dashboard Flowbix07 / 11

Grafana · Nobreaks · Energiavista 1 de 5 · Tela inteira

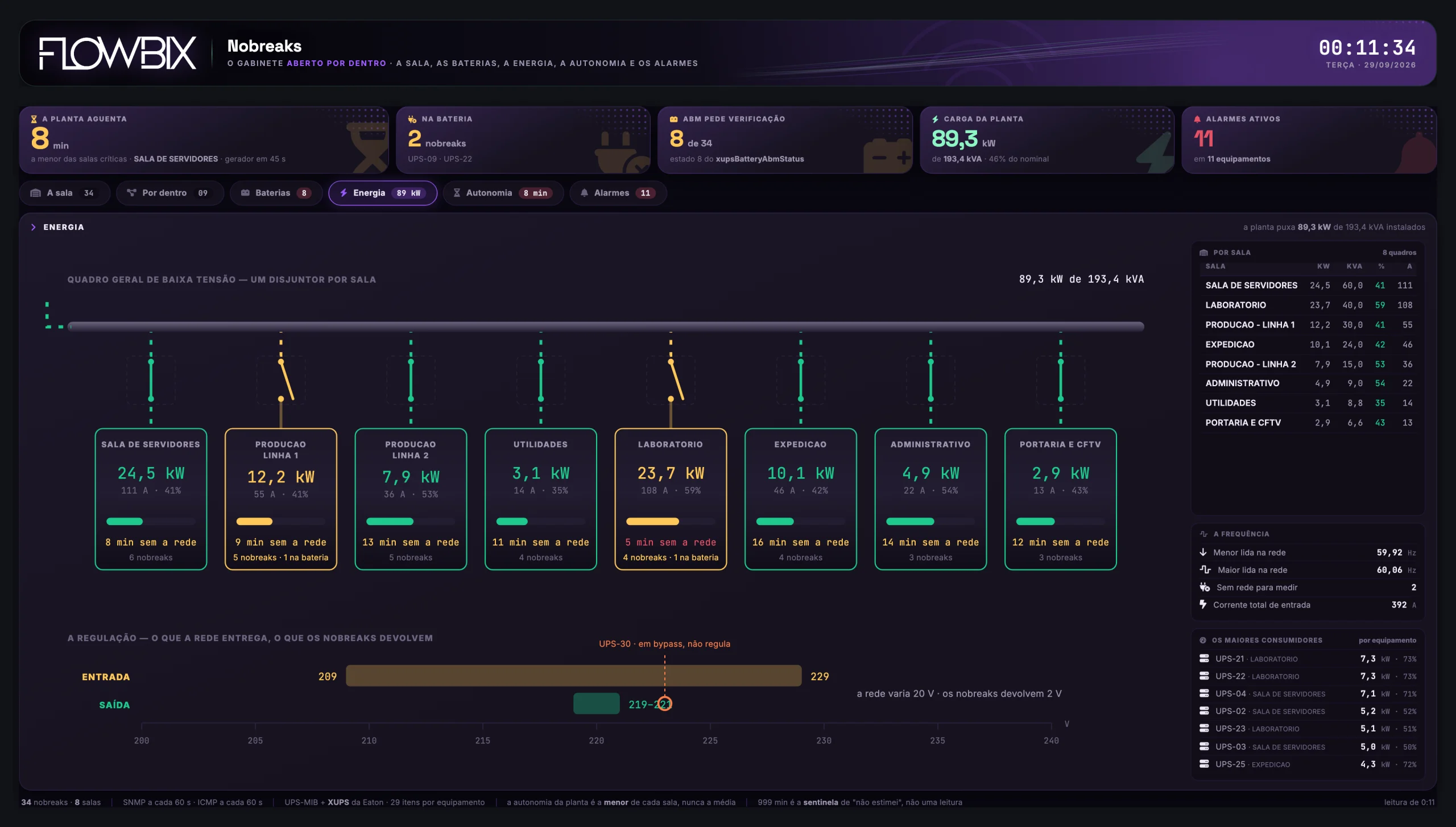

Nobreaks · Nobreaks · Energia · Tela inteira

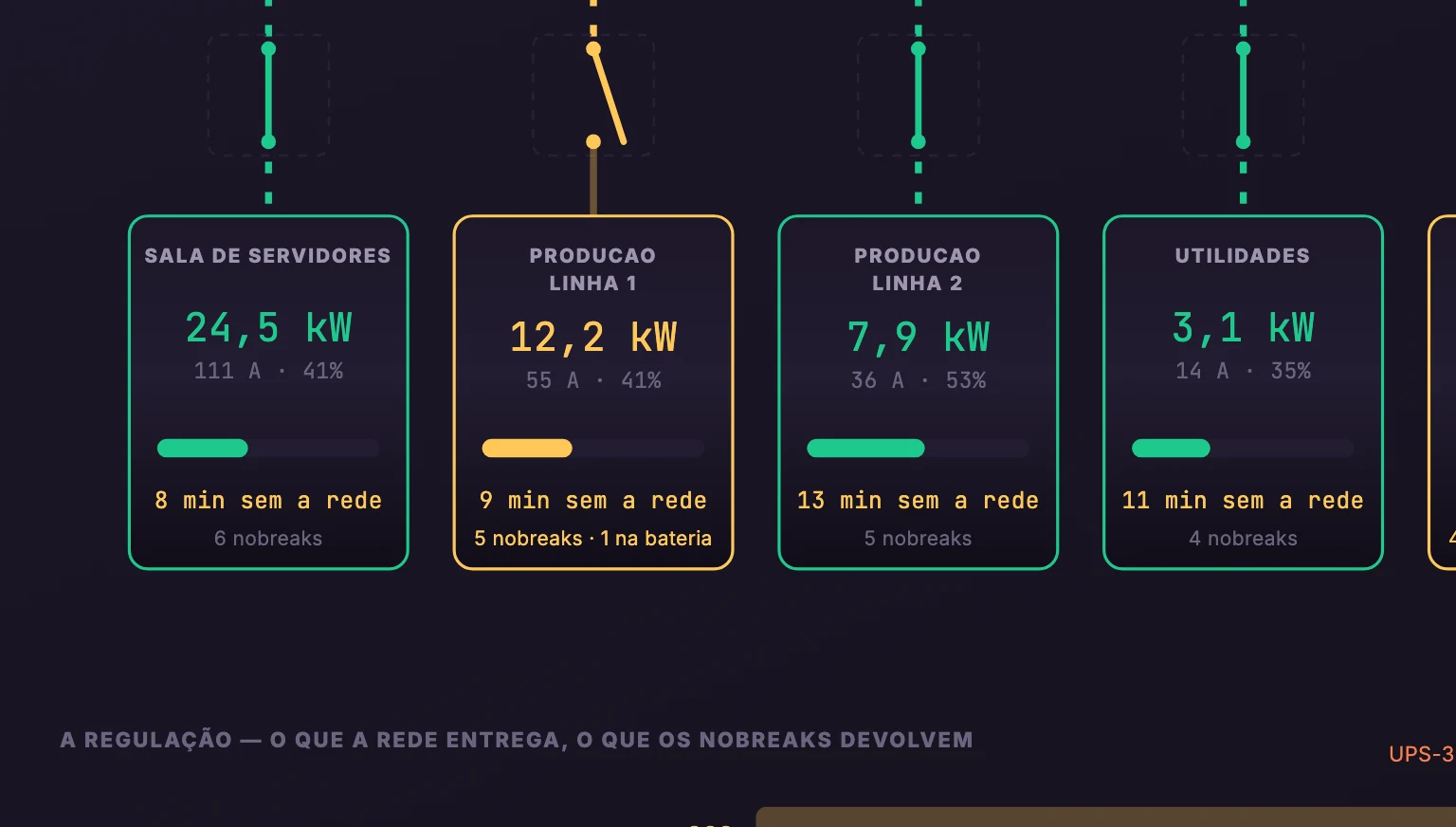

Nobreaks · Nobreaks · Energia · QGBT · 4 primeiras salas

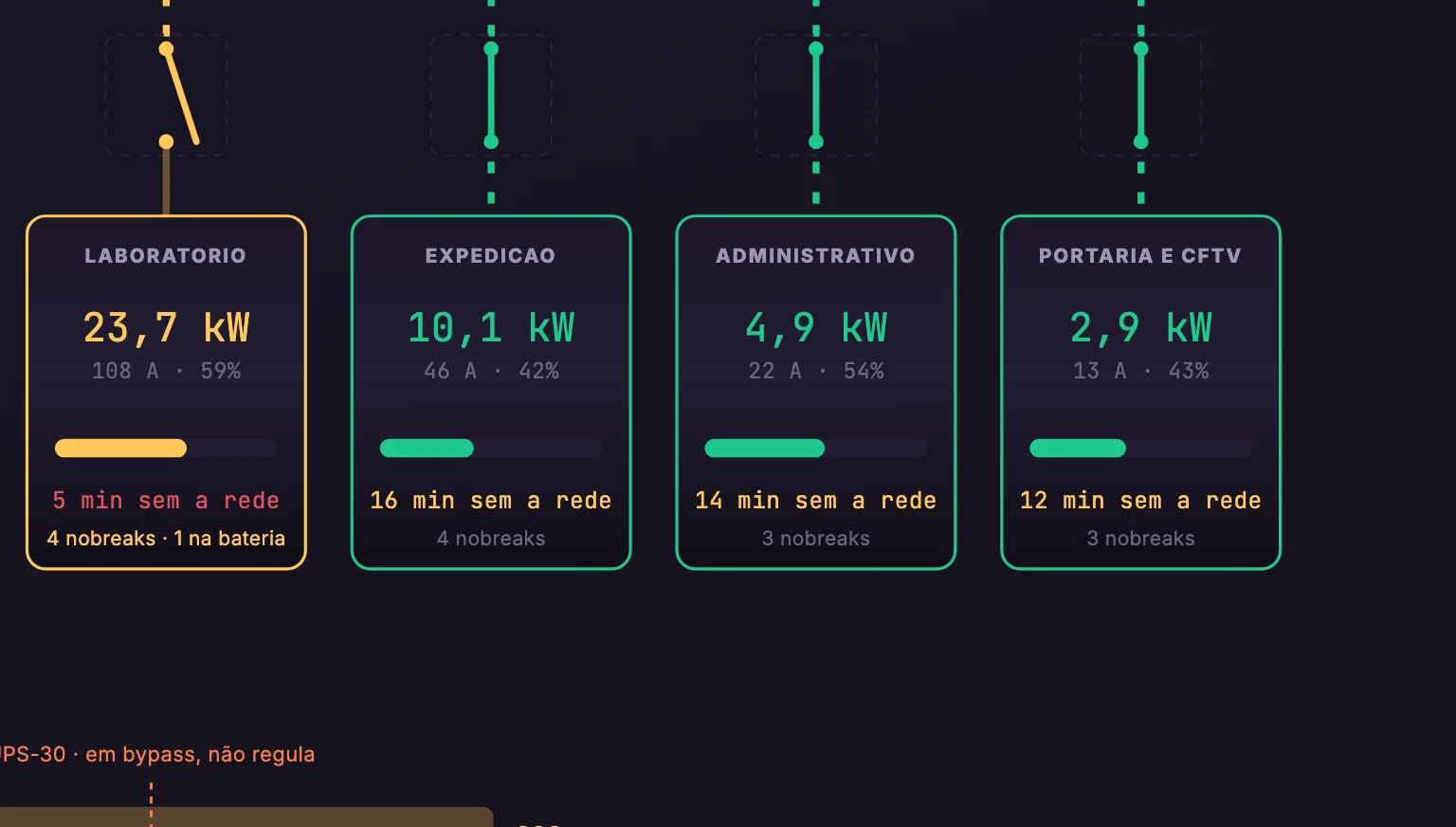

Nobreaks · Nobreaks · Energia · QGBT · 4 últimas salas

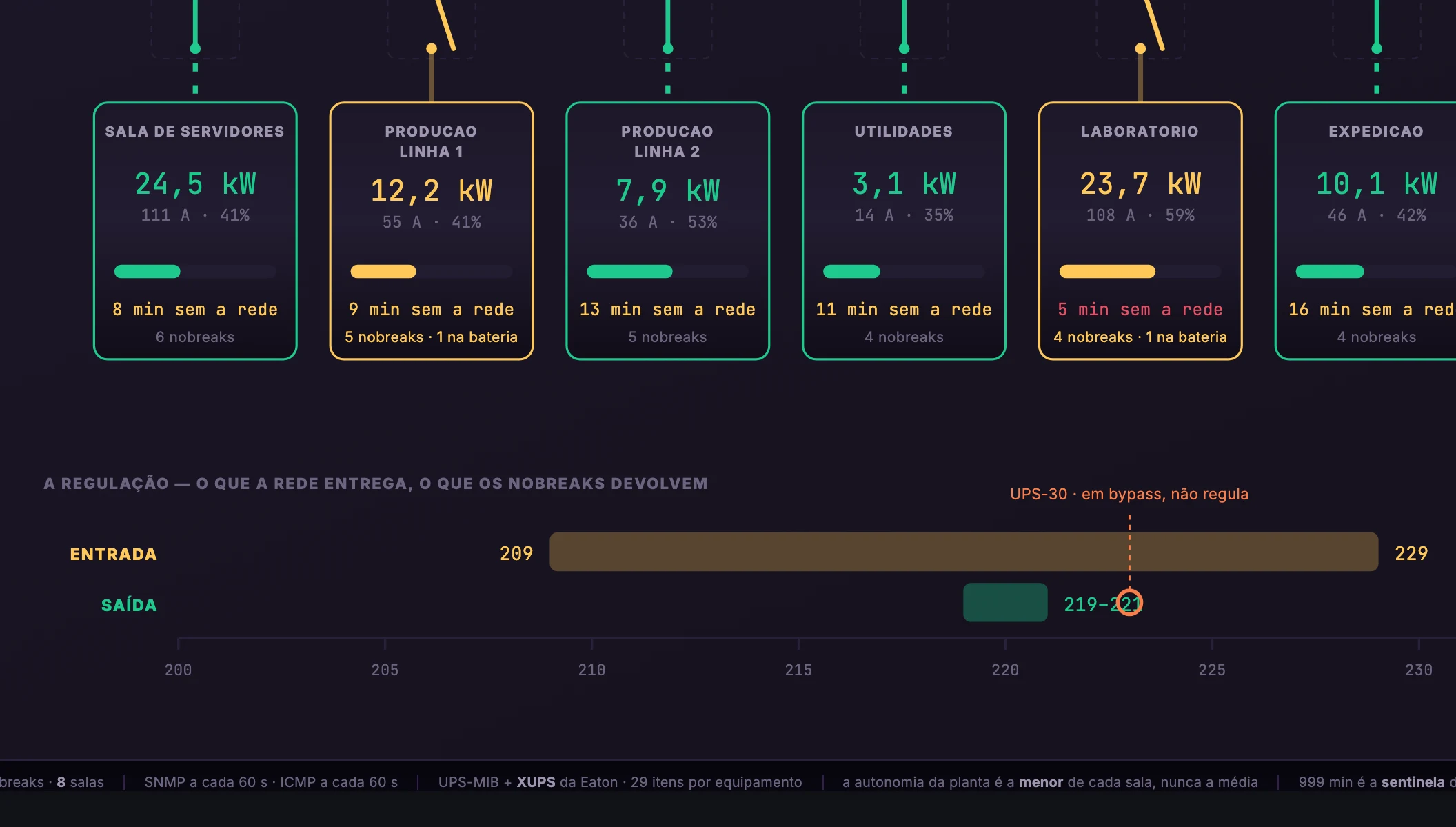

Nobreaks · Nobreaks · Energia · Regulação: entrada × saída

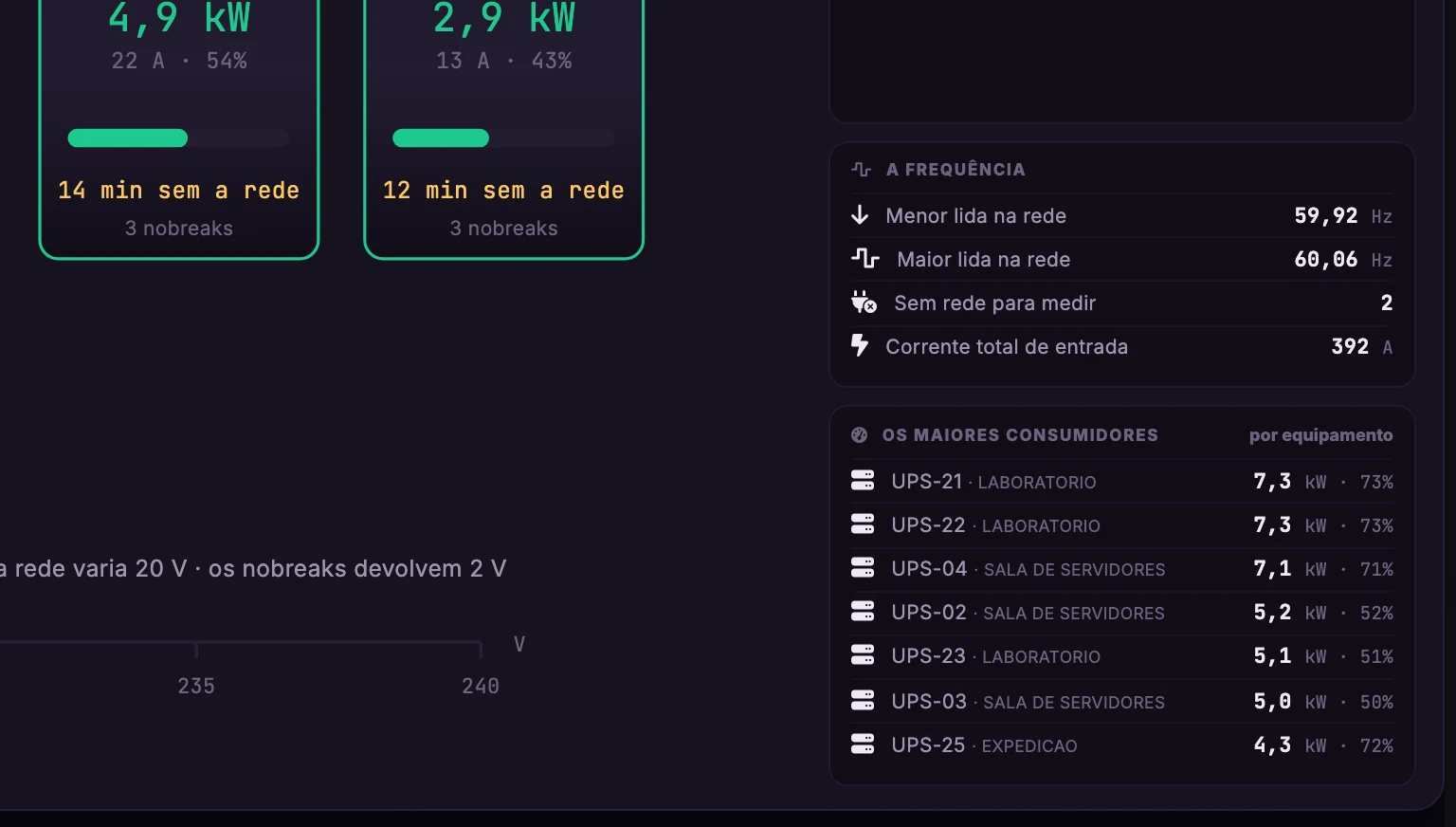

Nobreaks · Nobreaks · Energia · Frequência e maiores consumidores

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraJunta o QGBT das 8 salas, a tensão da rede contra a dos nobreaks, a frequência e a tabela de carga que fecha em 193,4 kVA instalados.

07Bateria, energia e autonomia

Nobreaks · Energia

Quanto cada sala puxa do quadro geral, quanto tempo aguenta sem a rede e se os nobreaks seguram a tensão que a rede entrega?

Laboratório sem rede5 min

Faixa de saída (V)219–221

Corrente de entrada392 A

Sala de Servidores e Laboratório puxam 48,2 kW dos 89,3 kW do quadro; o Laboratório já está a 59% dos seus 40,0 kVA.
O Laboratório aguenta 5 min sem a rede, a menor autonomia do QGBT, e já tem 1 dos seus 4 nobreaks na bateria.
A rede entrega de 209 a 229 V e os nobreaks devolvem de 219 a 221 V; só o UPS-30, em bypass, não regula.
UPS-21 e UPS-22 lideram o consumo com 7,3 kW cada; com o UPS-23, os três somam 19,7 kW dos 23,7 kW do Laboratório.

Por que importa

Um disjuntor por sala mostra onde está a carga e qual quadro cai primeiro se a rede faltar: hoje é o Laboratório, com 5 min e 1 nobreak na bateria. A régua de tensão aponta o único nobreak que não regula, o UPS-30.

Na frente · Bateria, energia e autonomia

Baterias Energia Autonomia

Nobreaks/Bateria, energia e autonomia/Nobreaks · Autonomia

Print real · dashboard Flowbix08 / 11

Grafana · Nobreaks · Autonomiavista 1 de 4 · Tela inteira

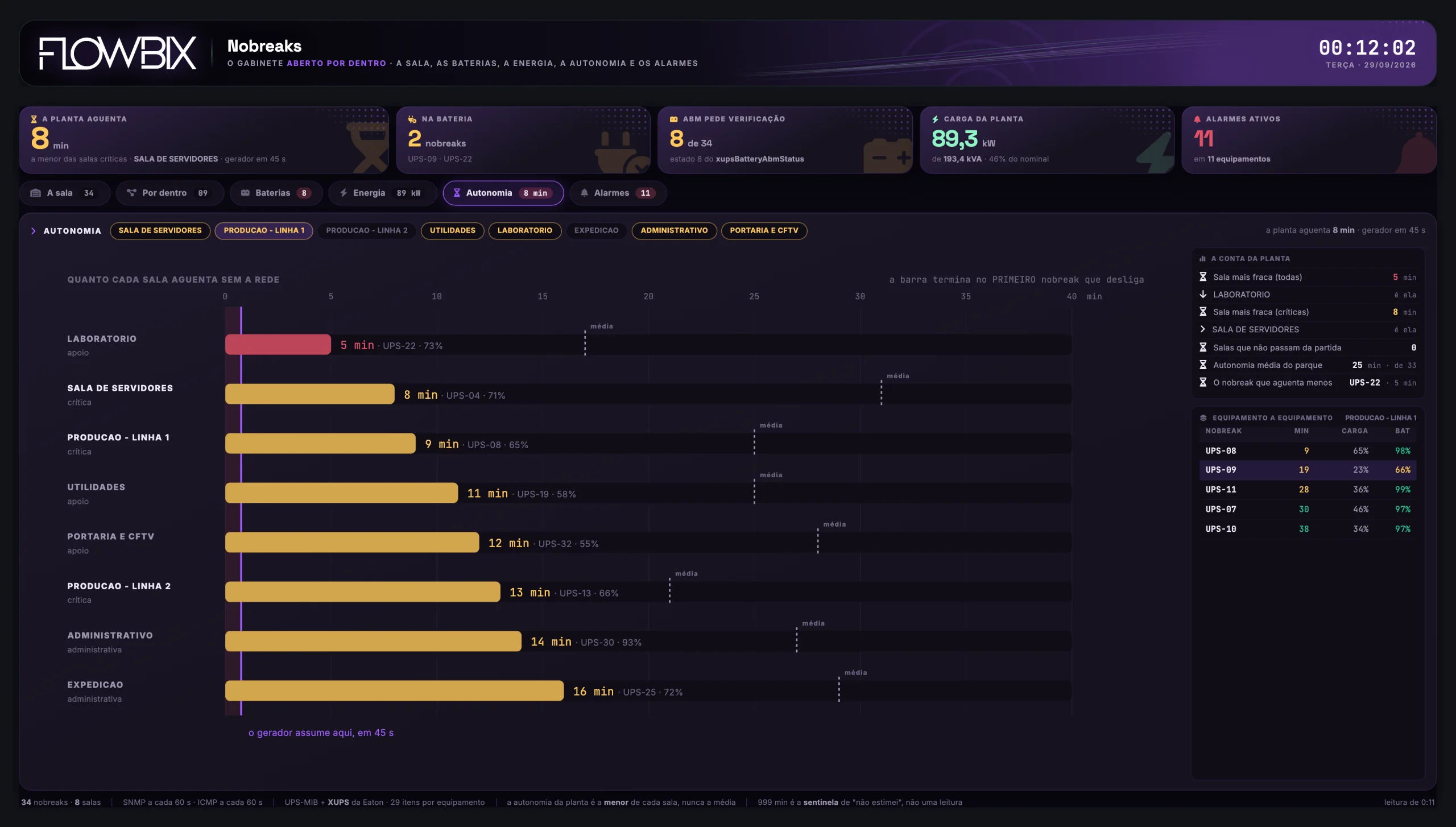

Nobreaks · Nobreaks · Autonomia · Tela inteira

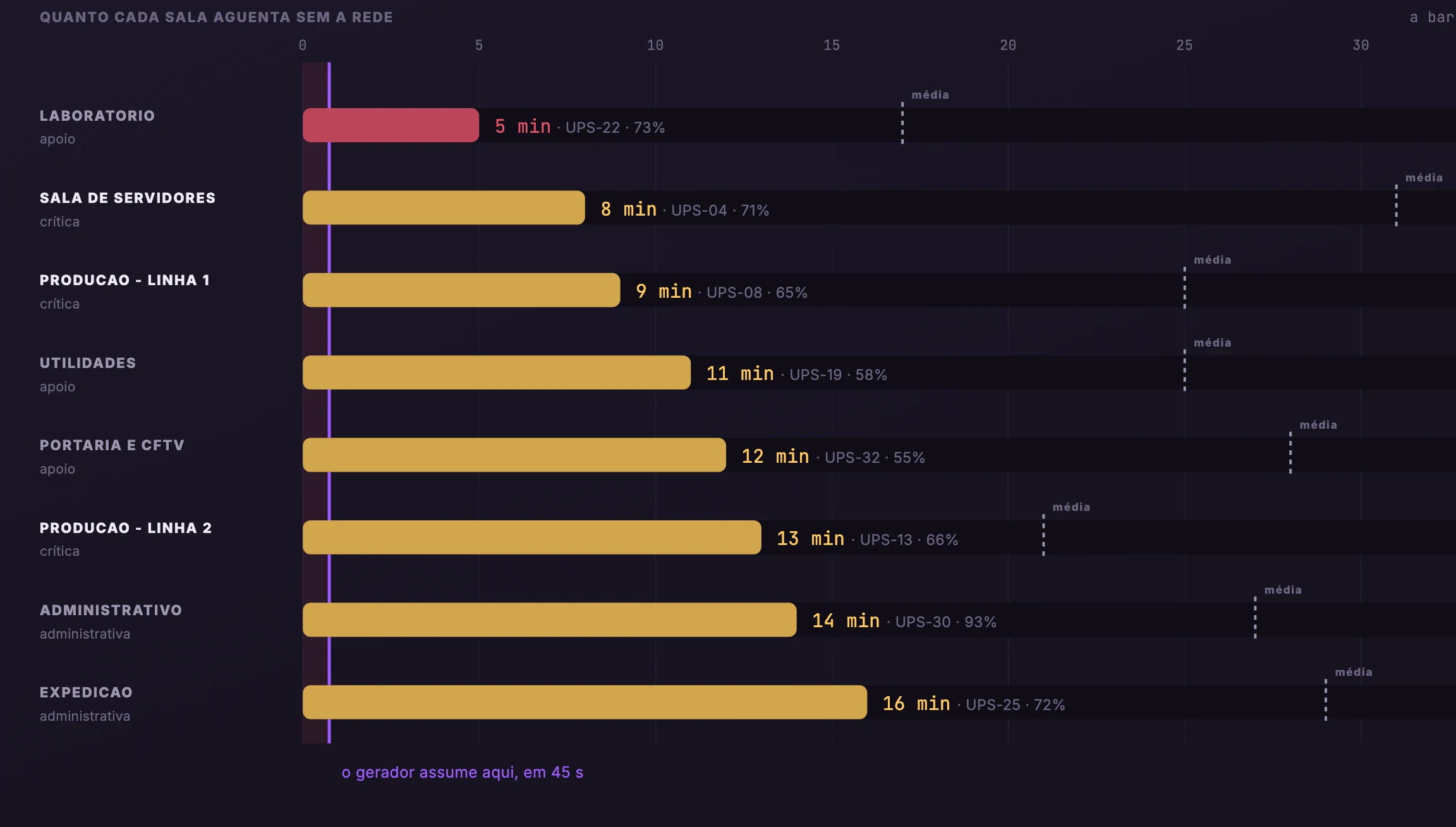

Nobreaks · Nobreaks · Autonomia · Quanto cada sala aguenta

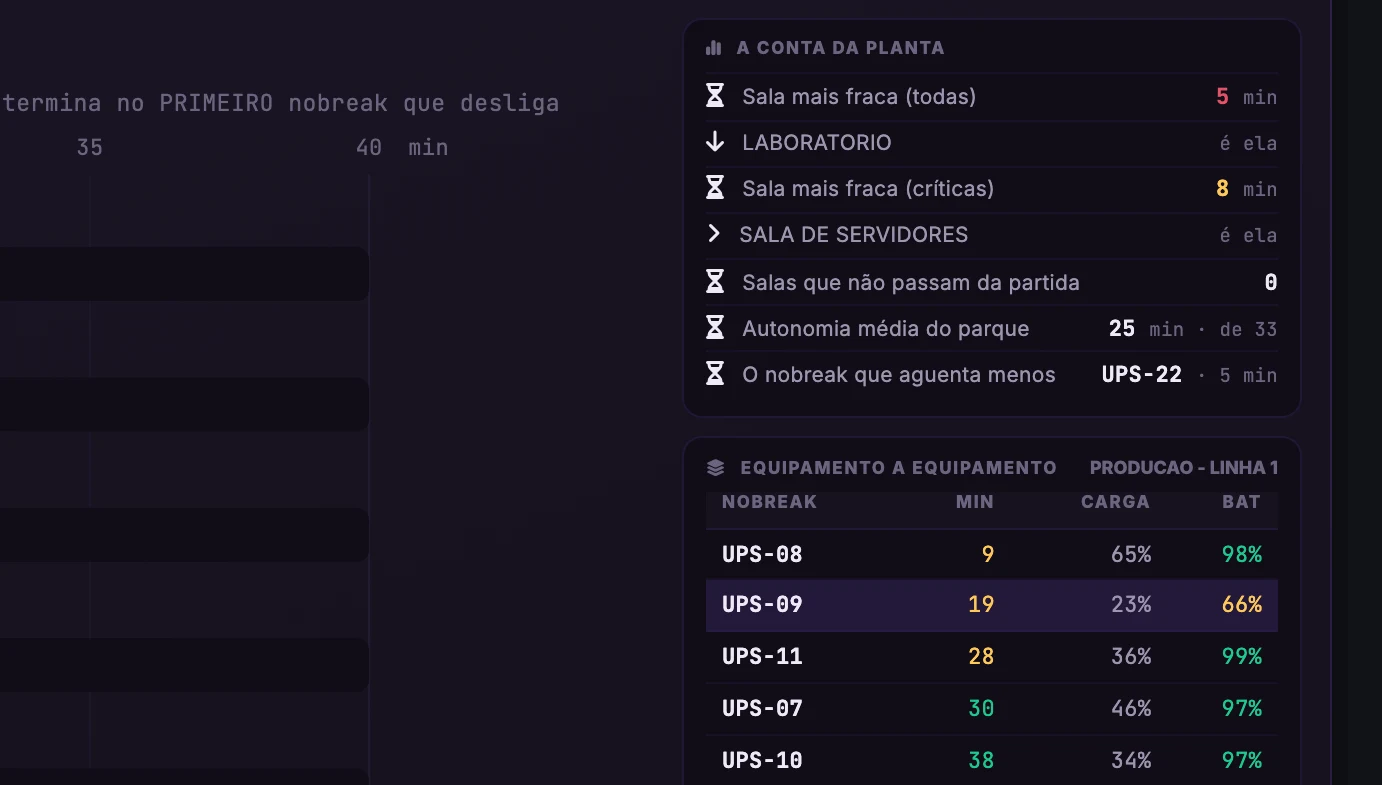

Nobreaks · Nobreaks · Autonomia · A conta da planta

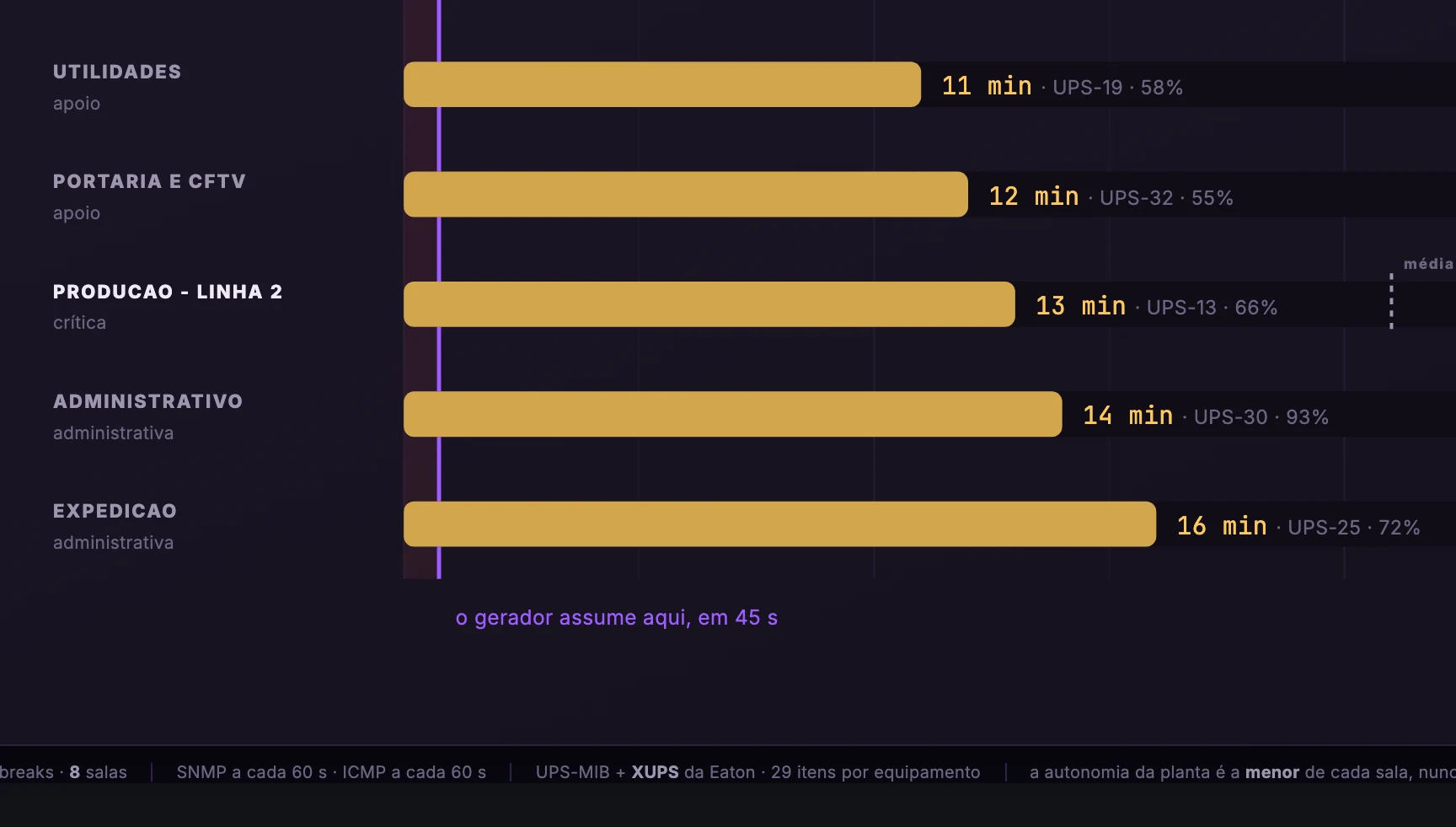

Nobreaks · Nobreaks · Autonomia · Salas de apoio e o gerador

Role para ver o resto do quadro

Vista 1 de 4 · Tela inteiraJunta as 8 salas em barras de autonomia, a conta da planta e a tabela por equipamento da sala escolhida, aqui a Produção · Linha 1 com 5 nobreaks.

08Bateria, energia e autonomia

Nobreaks · Autonomia

Quanto tempo cada sala segura a carga sem a rede e qual nobreak desliga primeiro se o gerador não assumir?

Crítica mais fraca8 min

Sala mais fraca5 min

Caem antes do gerador0 salas

Sala de Servidores: 8 min até o UPS-04 desligar, a 71% de carga. É a menor das salas críticas e dá o número da planta.
O Laboratório, de apoio, cai primeiro, em 5 min: o UPS-22, a 73% de carga, é o nobreak que aguenta menos no parque.
A média do parque dá 25 min; lida como autonomia, prometeria 17 min a mais do que a Sala de Servidores aguenta.
Na Produção · Linha 1, o UPS-08 para em 9 min, a 65% de carga; o UPS-09, na bateria agora, tem 19 min e 66% de bateria.

Por que importa

Planejar pela média de 25 min dá uma folga que a planta não tem. A tela aponta o nobreak que derruba cada sala: na Sala de Servidores é o UPS-04, com 8 min, e esse é o prazo para desligar com ordem se o gerador não partir em 45 s.

Na frente · Bateria, energia e autonomia

Baterias Energia Autonomia

Nobreaks/Alarmes/Nobreaks · Alarmes

Print real · dashboard Flowbix09 / 11

Grafana · Nobreaks · Alarmesvista 1 de 5 · Tela inteira

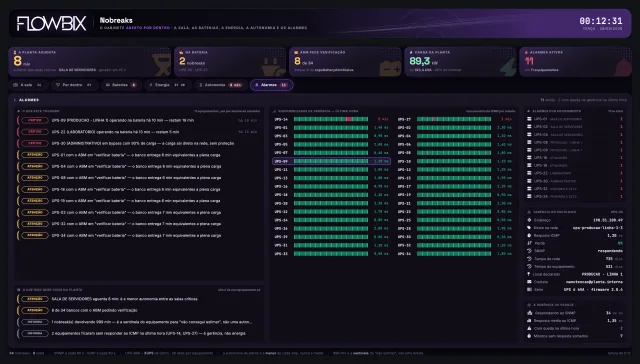

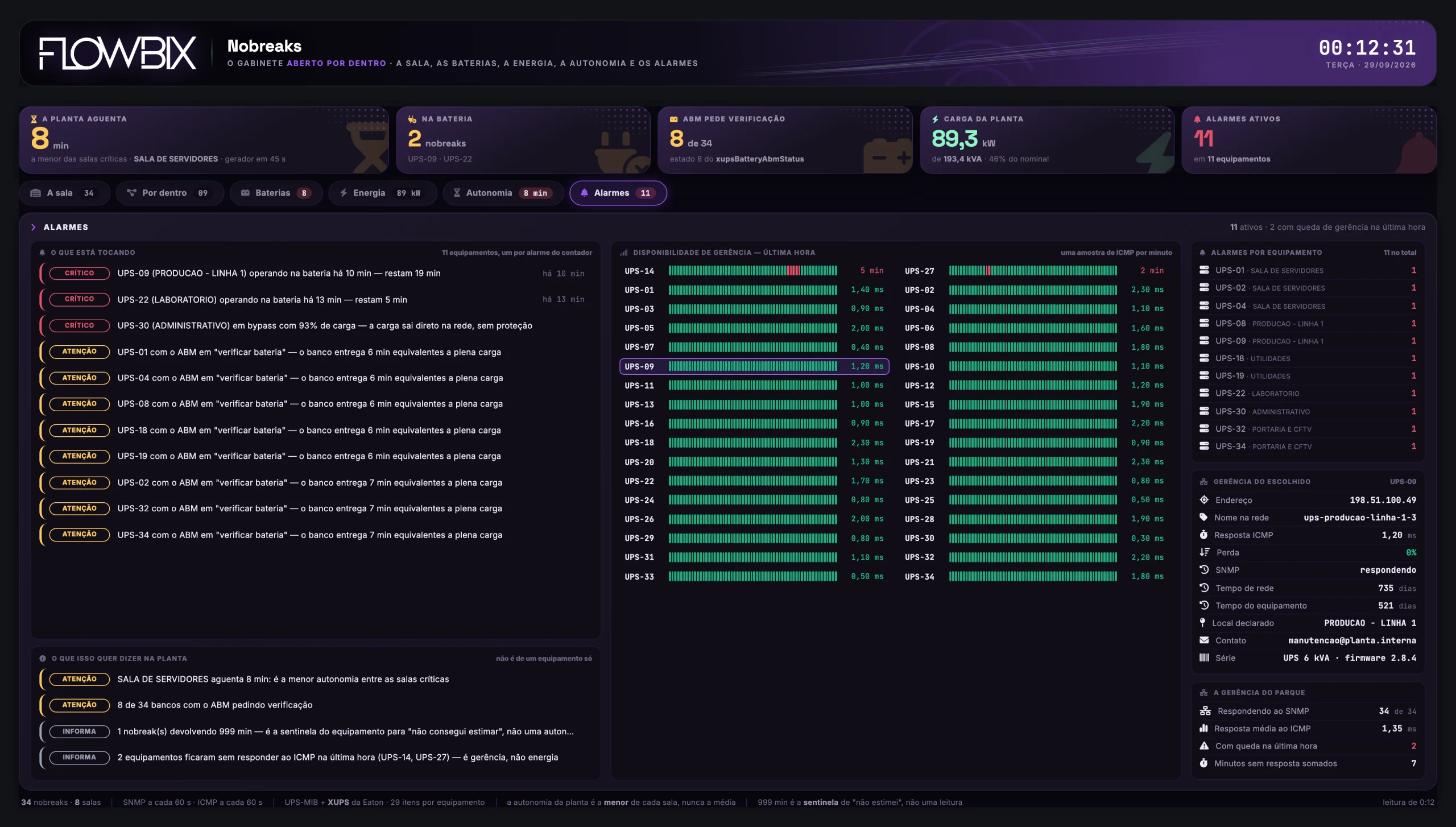

Nobreaks · Nobreaks · Alarmes · Tela inteira

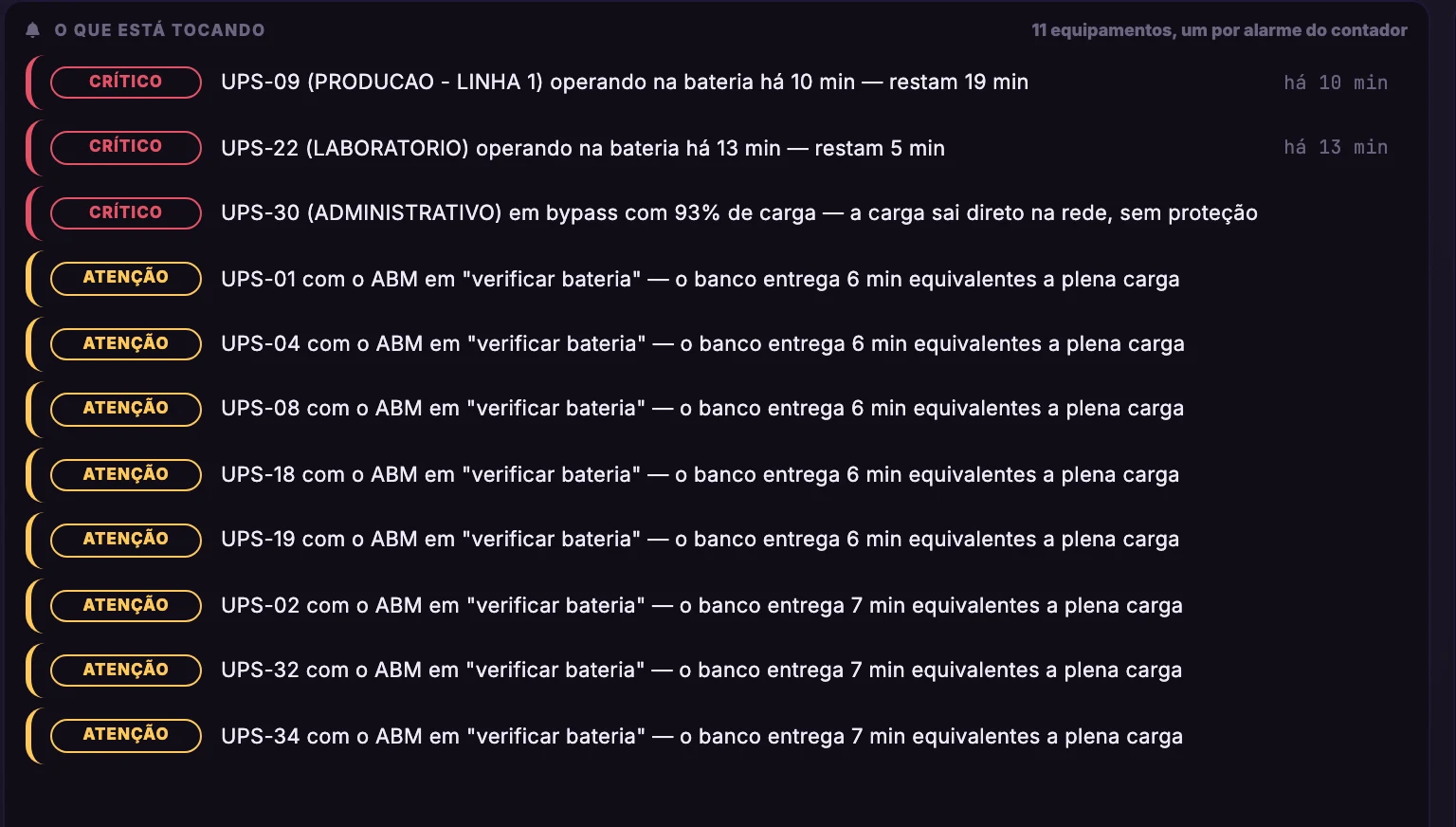

Nobreaks · Nobreaks · Alarmes · O que está tocando

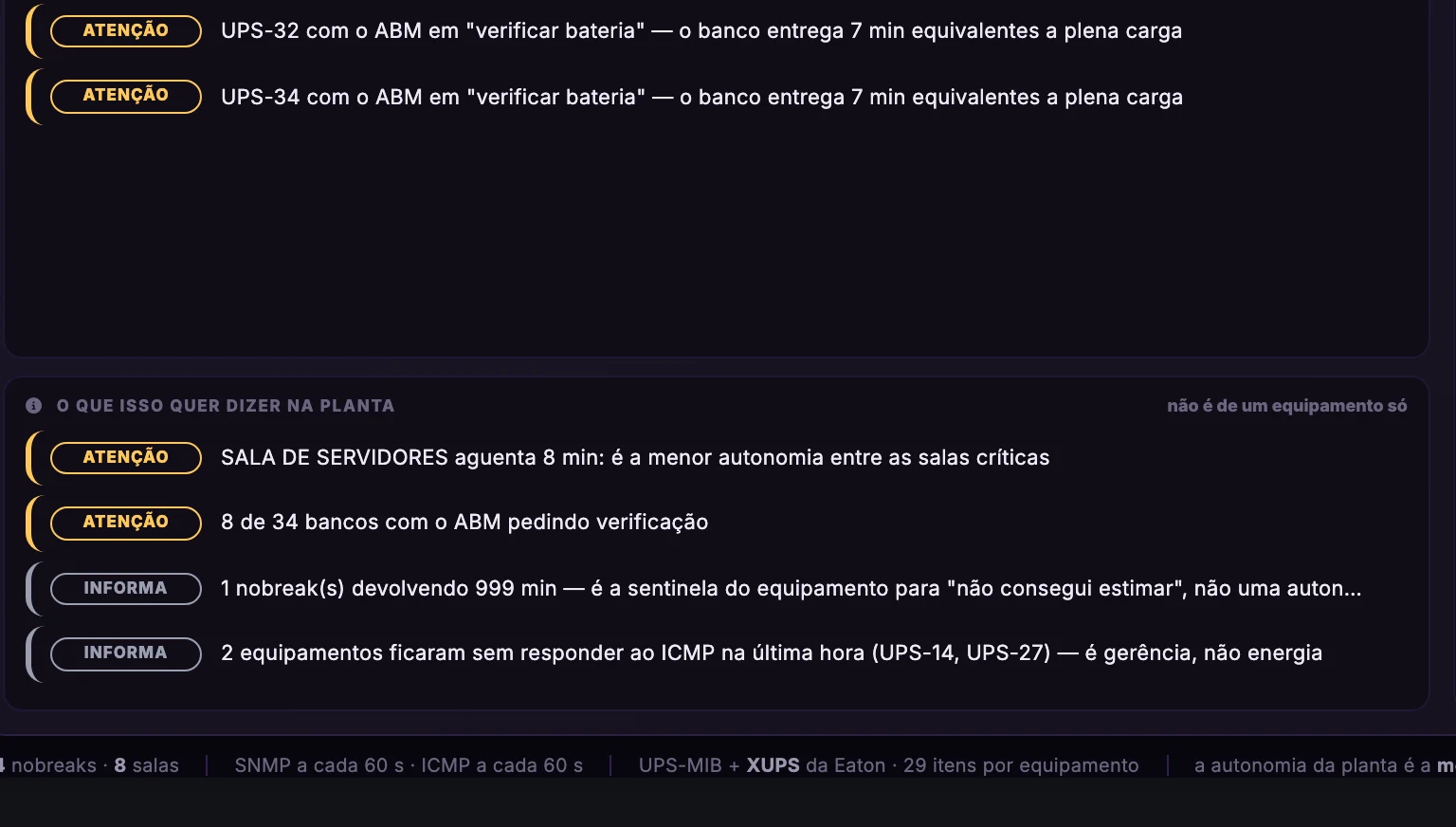

Nobreaks · Nobreaks · Alarmes · O que isso quer dizer na planta

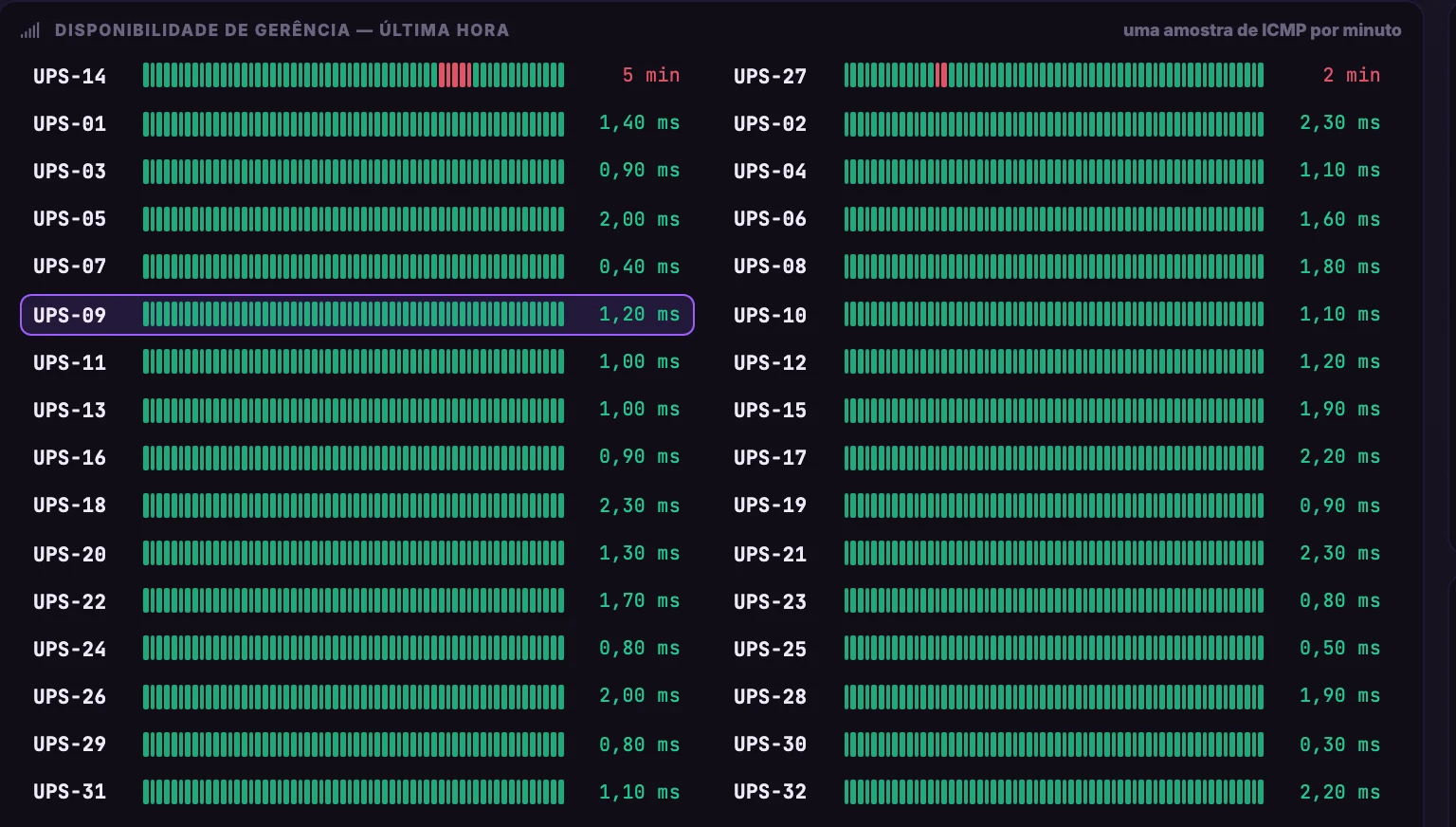

Nobreaks · Nobreaks · Alarmes · Disponibilidade de gerência

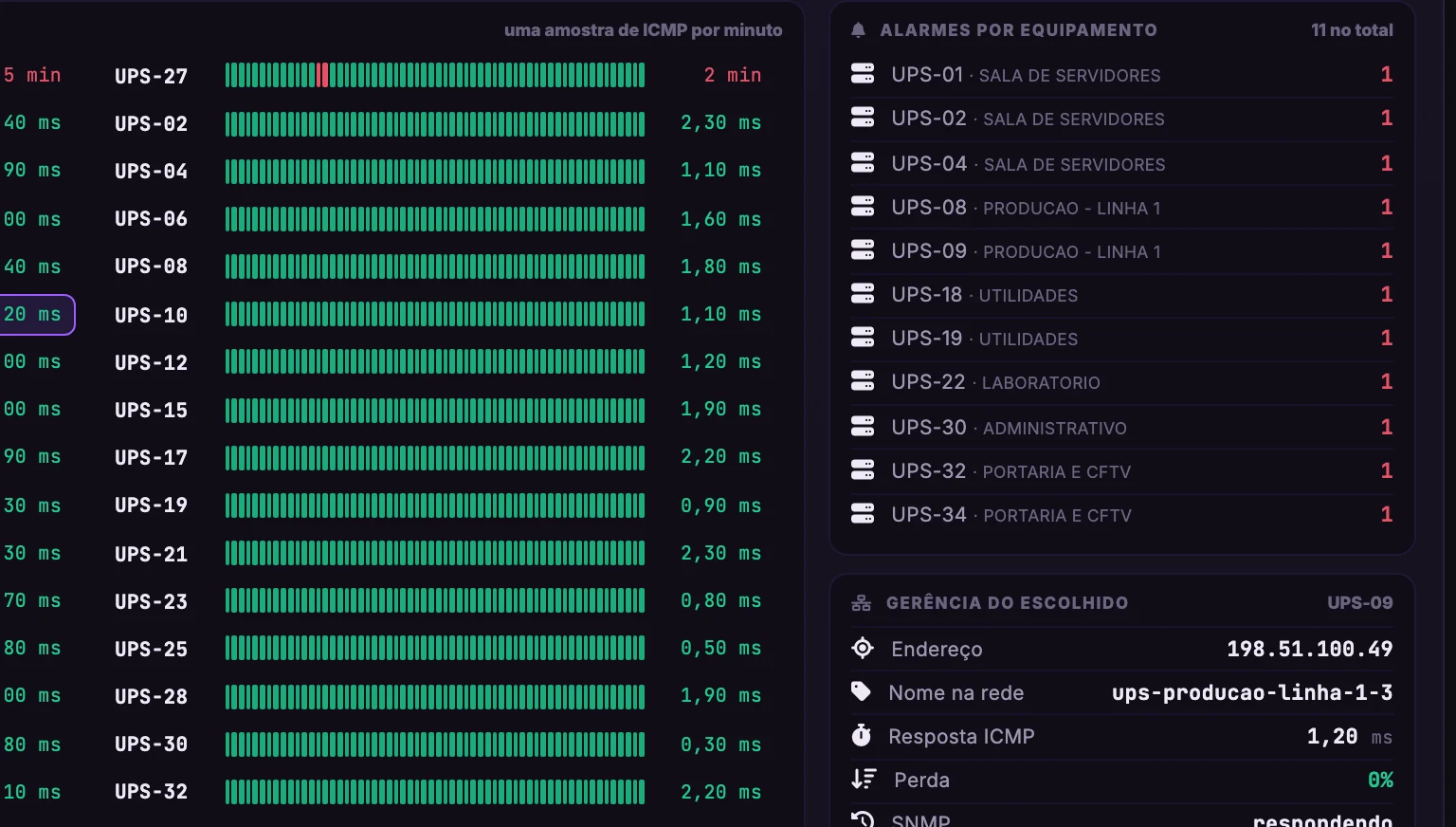

Nobreaks · Nobreaks · Alarmes · Por equipamento e gerência

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraJunta a fila dos 11 alarmes, a leitura da planta, 60 amostras de ICMP por nobreak e a gerência do UPS-09 selecionado.

09Alarmes

Nobreaks · Alarmes

Quais alarmes pedem ação agora, o que eles dizem sobre a planta e quando uma queda é de gerência e não de energia?

Alarmes críticos3

Minutos sem ICMP7

Respondendo ao SNMP34 de 34

O UPS-22 (Laboratório) está na bateria há 13 min e restam 5 min; o UPS-09 (Produção · Linha 1), há 10 min, e restam 19.
O UPS-30, no Administrativo, está em bypass com 93% de carga: a carga é alimentada direto pela rede, sem proteção.
A Sala de Servidores, que aguenta 8 min, concentra 3 dos 8 alarmes de ABM: UPS-01, UPS-02 e UPS-04.
UPS-14 ficou 5 min e UPS-27 2 min sem responder ao ICMP na última hora; agora o SNMP responde em 34 de 34.

Por que importa

Numa tela o operador separa energia de gerência: 3 críticos, 2 deles com o tempo que resta, 8 bancos para verificar e 2 quedas de ICMP marcadas como gerência. O 999 min aparece como sentinela de "não consegui estimar", e não como autonomia.

Na frente · Alarmes

Alarmes
