Case · Provedor de internet·Zabbix e Grafana·2026

Case · Provedor de internet · 11 dashboards

Da borda BGPà ONU do assinante

Onze dashboards que a Flowbix fez para um provedor de internet: trânsito e IX.br na borda, PPPoE no BNG, sessões no CGNAT, PONs nas OLTs e a fila de incidentes do NOC por cima de tudo.

Central de IncidentesJuniper MX204BGP e IX.brBNG PPPoECGNAT A10OLT FiberhomeHuawei coreMikrotik

38,84 Gbpsdescendo pelo AS agora

27.237ONUs autorizadas nas OLTs

23,32 Msessões abertas no CGNAT

42m 51sMTTR na Central de Incidentes

Prints reais dos dashboards entregues · base de demonstração anonimizada

NOC do Provedor/Como funciona

02 / 16

Como funciona

Do trânsito para a ONU do assinante

Os dashboards acompanham tráfego por origem, sessões BGP e PPPoE, pools de NAT, sinal óptico de PON e ONU, latência interna, saltos até os destinos e a fila de incidentes.

Origem e custo do tráfego

IX.br, cache local e trânsito pago lado a lado, com quanto da descida chega sem custo por bit.

Assinante e NAT

PPPoE por VLAN no BNG, sessões do CGNAT contra o teto de 64,0 M e pools SNAT acima de 90%.

Fibra até a ONU

4 OLTs Fiberhome PON por PON: ocupação do split 1:128, RX de cada ONU, fibra rompida e sem energia.

Incidente com dono

A Central de Incidentes separa o que já tem dono, mede o MTTR e aponta os equipamentos ofensores.

Borda BGP e trânsito

71 de 74 sessões de pé

MX204 de borda: 74 sessões BGP, IX.br, caches locais e trânsito pago

entrega

BNG e CGNAT

21.491 sessões PPPoE

PPPoE por VLAN no MX204 BNG, sessões e pools de NAT no A10 Thunder

autentica

Core, POPs e OLTs

98,4% da planta online

Huawei no core, Mikrotik no POP e 4 OLTs Fiberhome com 480 PONs

reporta

NOC

MTTR de 42m 51s

Incidentes, latência interna, traceroute e 20 serviços do assinante

NOC do Provedor/Mapa dos dashboards

03 / 16

Mapa dos dashboards

11 dashboards em
4 frentes do NOC

Da borda BGP à ONU do assinante. Clique num dashboard para ir direto a ele.

04Central de Incidentes

05Monitoramento de Sites

5 quadros

06Juniper MX204 · BGP

4 quadros

07Tráfegos do AS

08Latência Interna

09Monitoramento de Saltos

5 quadros

10Juniper MX204 · BNG (PPPoE)

13Switch Huawei · core e backbone

4 quadros

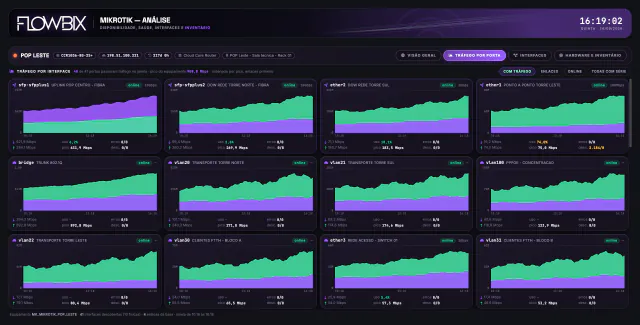

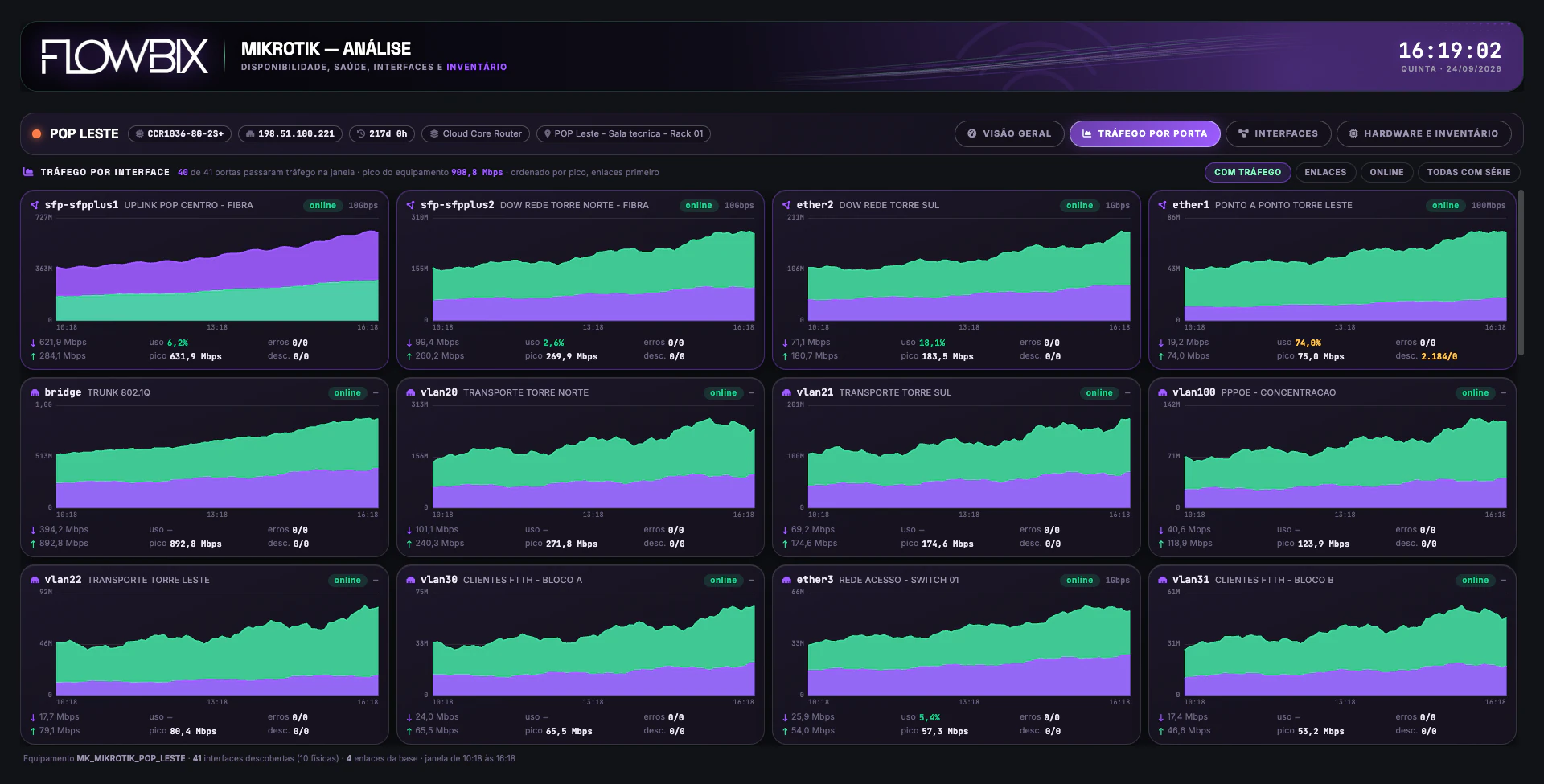

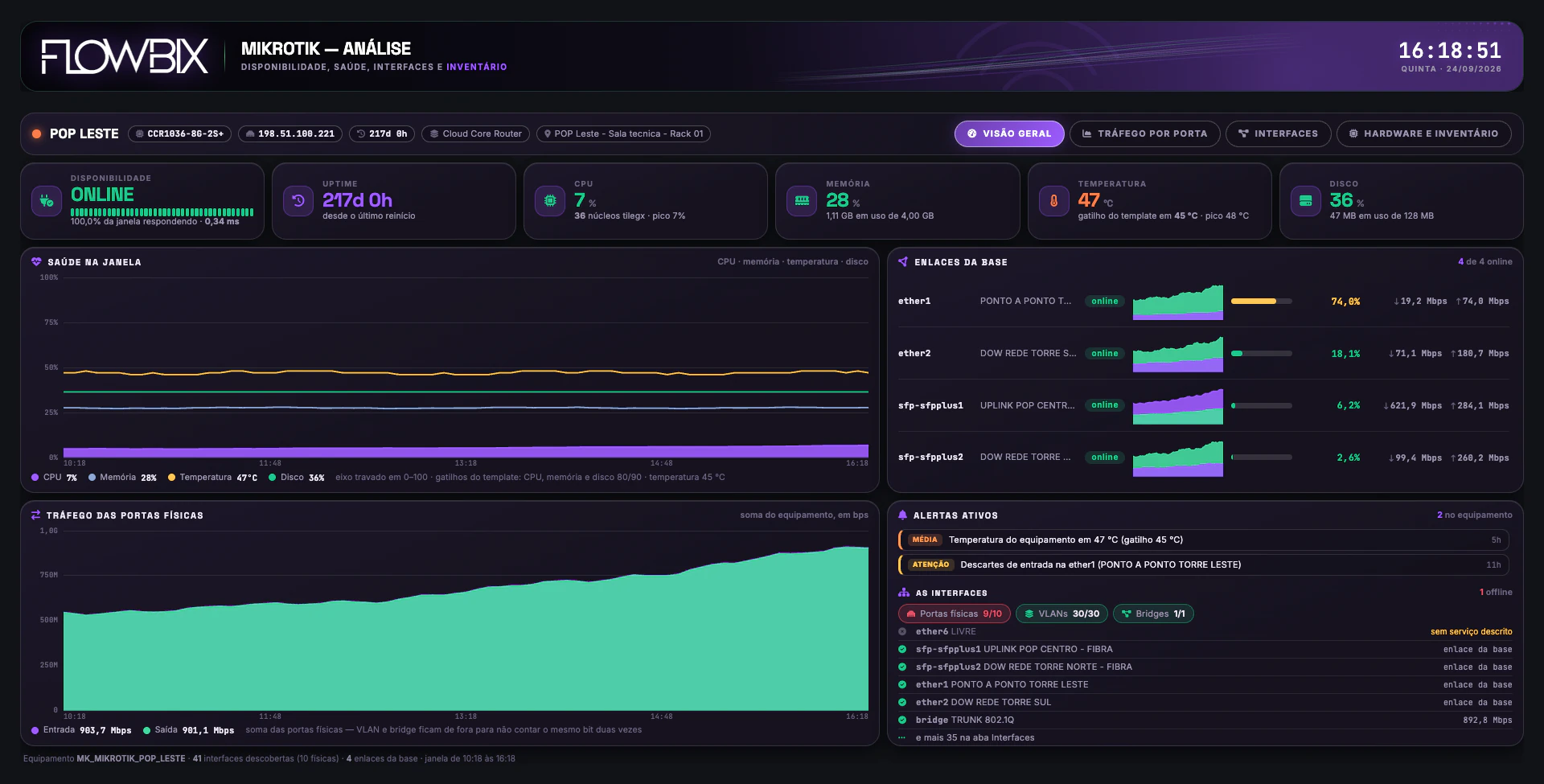

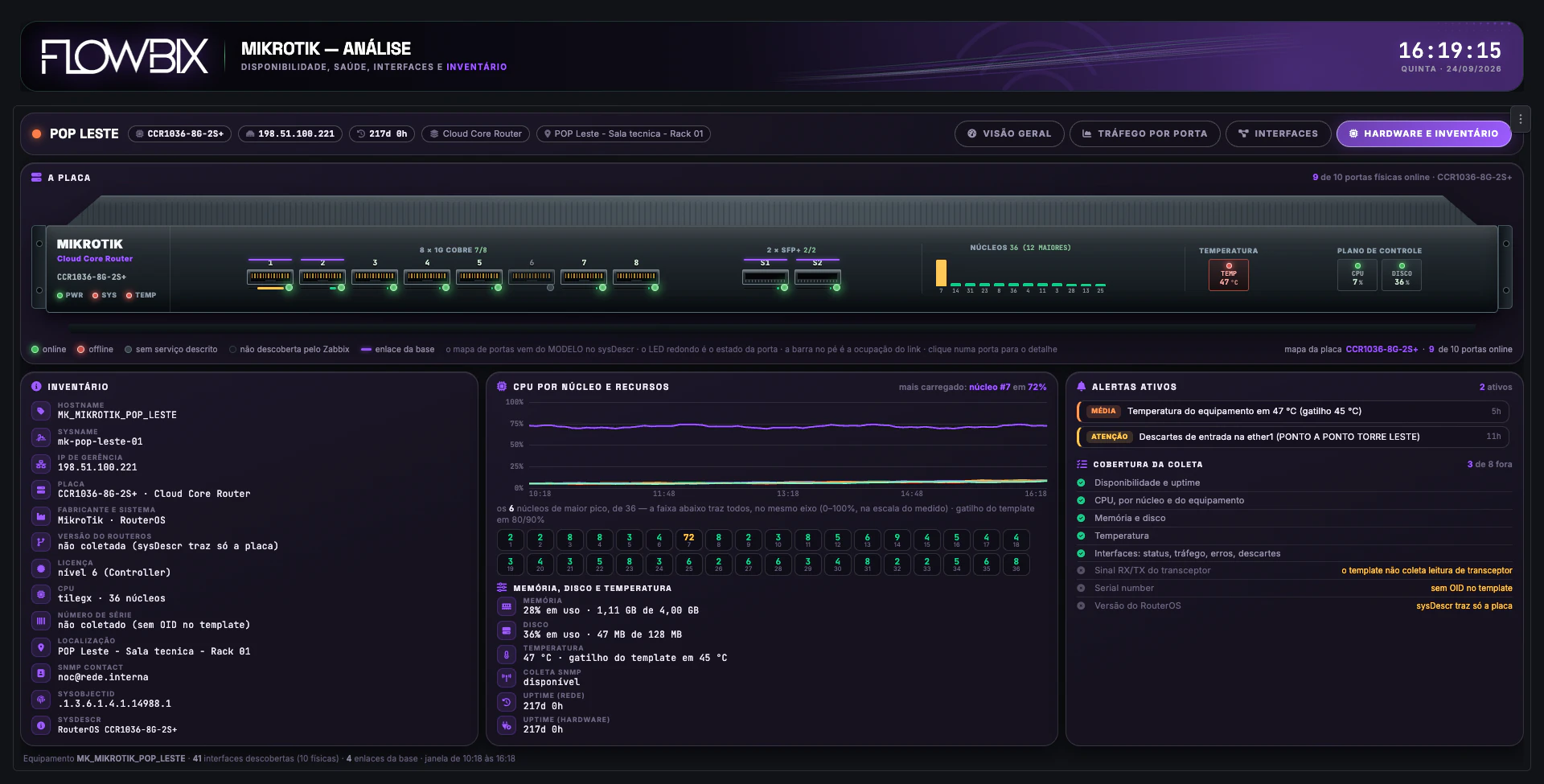

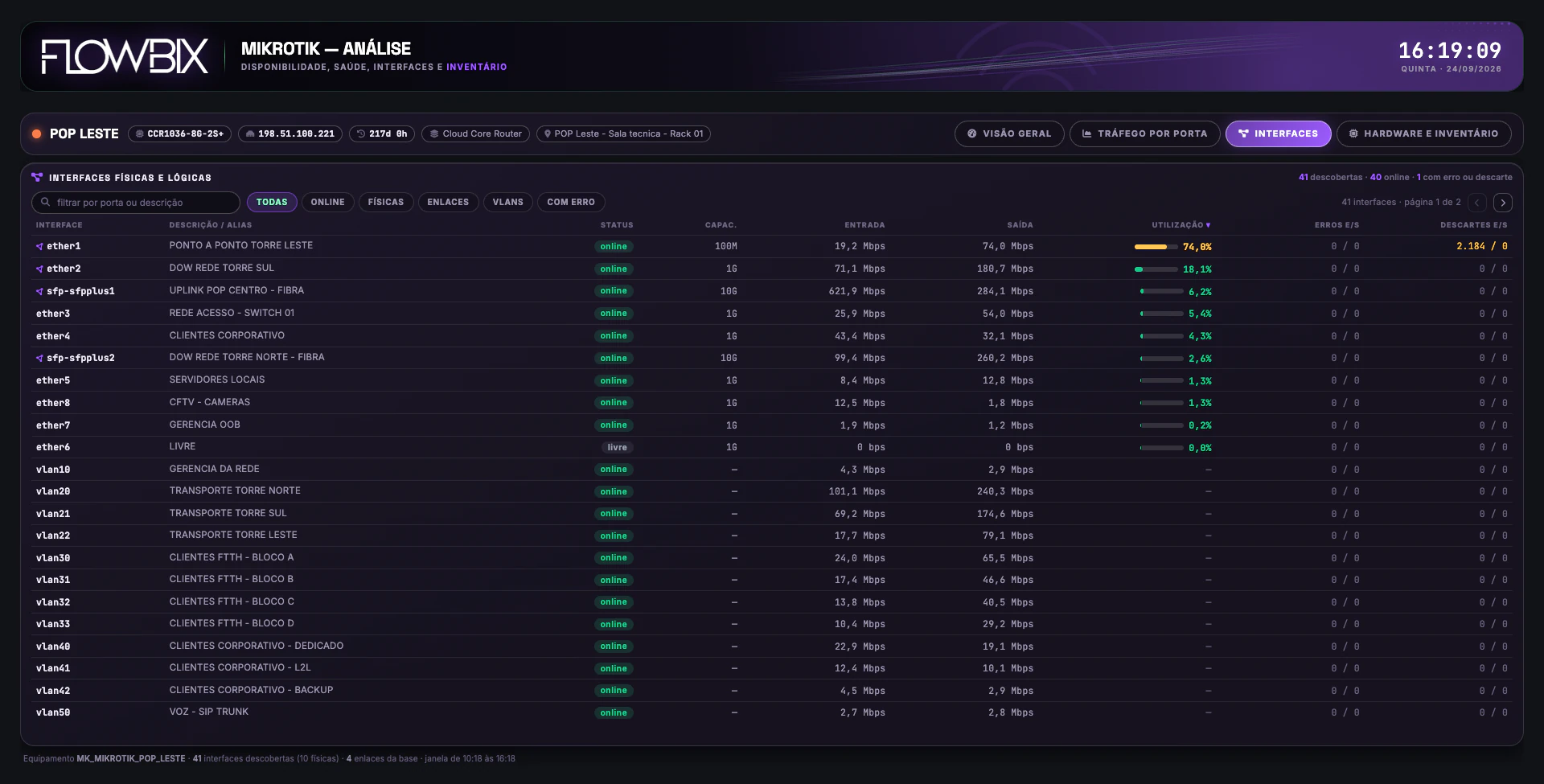

14Mikrotik CCR1036 · POP

36prints reais em 11 dashboardsComeçar →

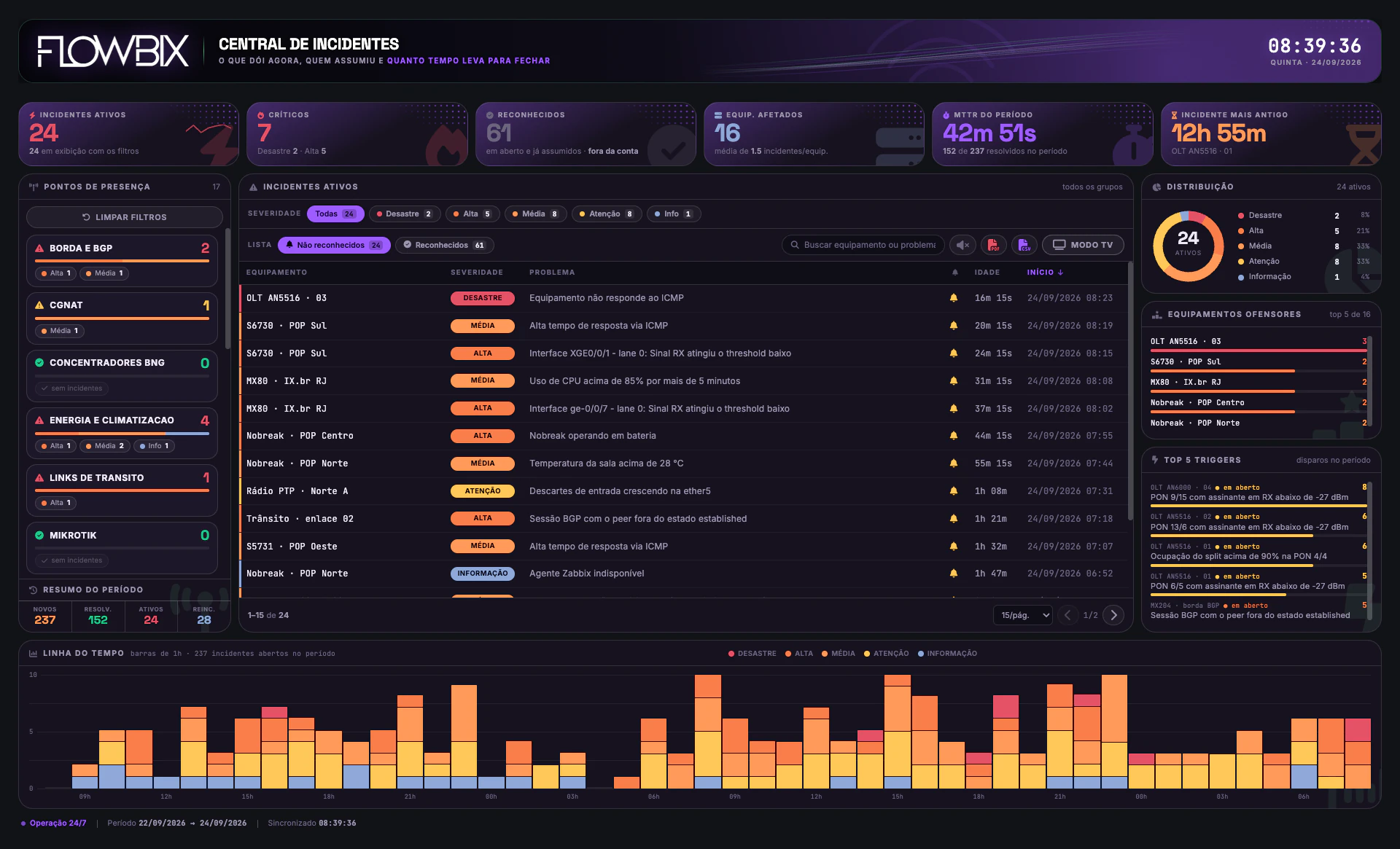

NOC do Provedor/Operação/Central de Incidentes

Print real · dashboard entregue04 / 16

Grafana · Central de Incidentestela inteira

NOC do Provedor · Central de Incidentes · Central de incidentes

Role para ver o resto do quadro

04Operação

Central de Incidentes

Qual incidente atacar primeiro, quem já assumiu e em quanto tempo o NOC fecha cada um?

Incidentes ativos24

MTTR do período42m 51s

Mais antigo12h 55m

7 críticos: 2 Desastre e 5 Alta; OLT AN5516 · 03 sem resposta ICMP há 16m 15s
Por grupo: Energia e Climatização soma 4 ativos (1 Alta, 2 Média, 1 Info)
RX abaixo de -27 dBm em PON ocupa 3 dos top 5 triggers; o 1º disparou 8 vezes
Resumo do período: 237 novos, 152 resolvidos e 28 reincidentes

Por que importa

O plantão enxerga numa tela só o que atacar primeiro: severidade, idade e se alguém já assumiu cada alerta. Para o gestor, MTTR e reincidência do período ficam medidos e prontos para a reunião de operação.

Na frente · Operação

Central de Incidentes Monitoramento de Sites

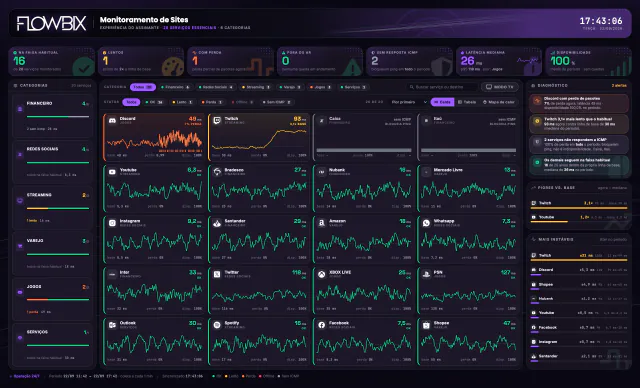

NOC do Provedor/Operação/Monitoramento de Sites

Print real · dashboard entregue05 / 16

Grafana · Monitoramento de Sitestela inteira

NOC do Provedor · Monitoramento de Sites · Serviços essenciais

Role para ver o resto do quadro

05Operação

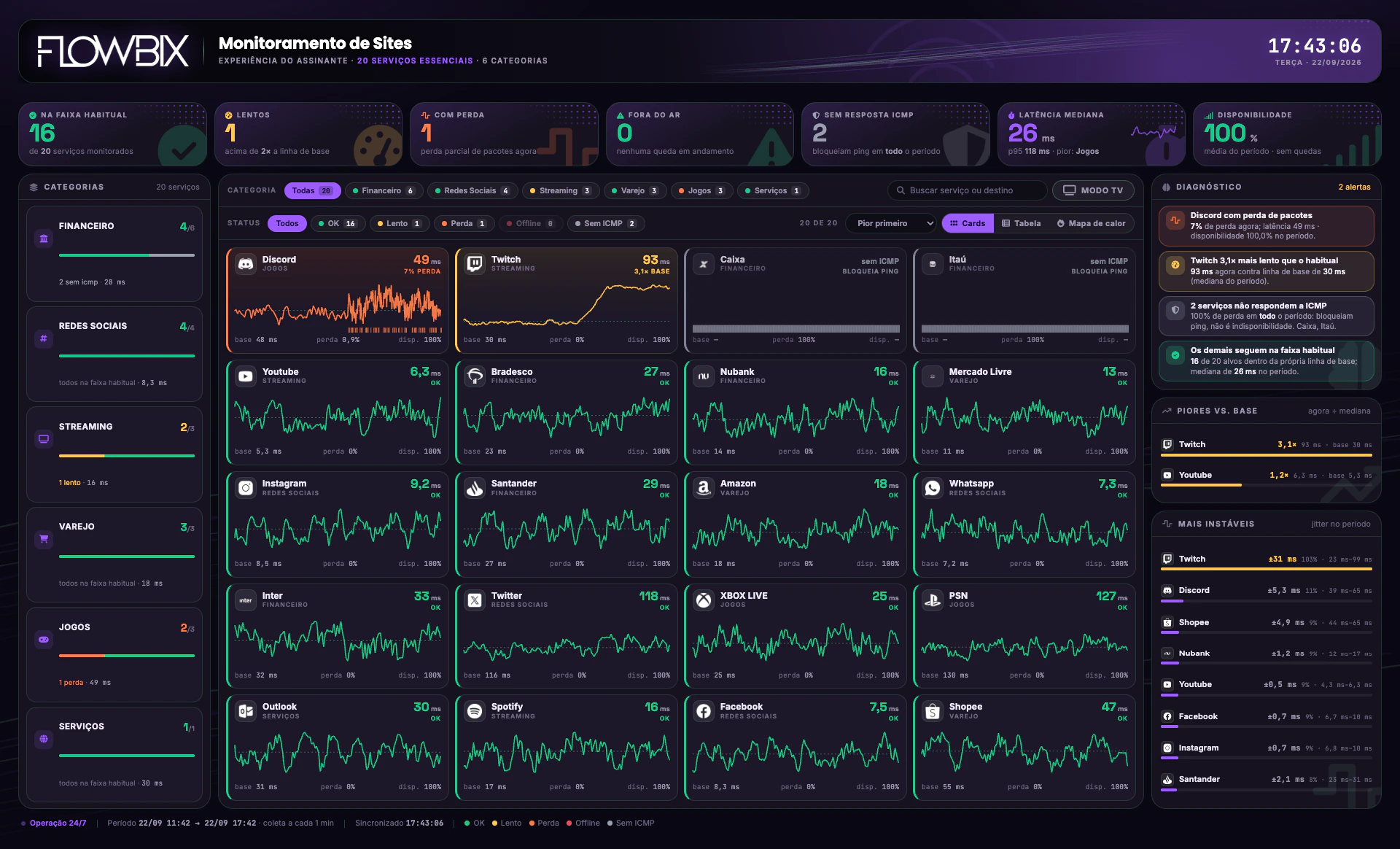

Monitoramento de Sites

Os 20 serviços essenciais do assinante estão respondendo dentro da faixa habitual agora?

Na faixa habitual16 de 20

Latência mediana26 ms

Disponibilidade no período100%

Twitch 3,1× acima do habitual: 93 ms contra base de 30 ms
Discord com 7% de perda agora e latência de 49 ms
2 serviços financeiros bloqueiam ping: ficam sem ICMP, não fora do ar
Visão em cards, tabela ou mapa de calor, com filtro por categoria e modo TV

Por que importa

O NOC separa na hora um serviço isolado fora da base de um problema da rede inteira, e o atendimento responde a reclamação de lentidão com dado na tela. Cada destino tem régua própria: 118 ms é normal num e alarme em outro.

Na frente · Operação

Central de Incidentes Monitoramento de Sites

NOC do Provedor/Borda e trânsito/Juniper MX204 · BGP

Print real · dashboard entregue06 / 16

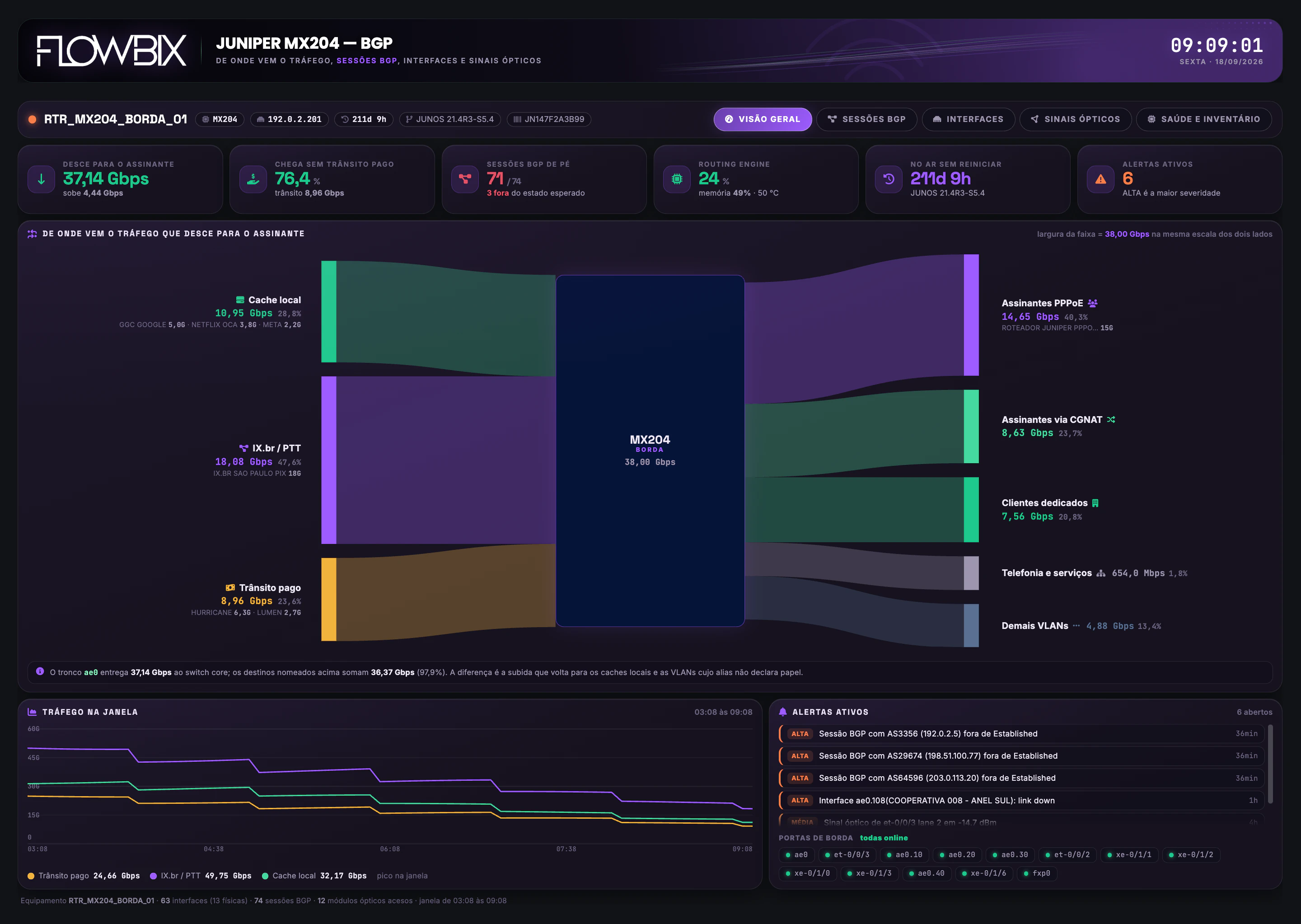

Grafana · Juniper MX204 · BGPquadro Origem do tráfego · 5 no total

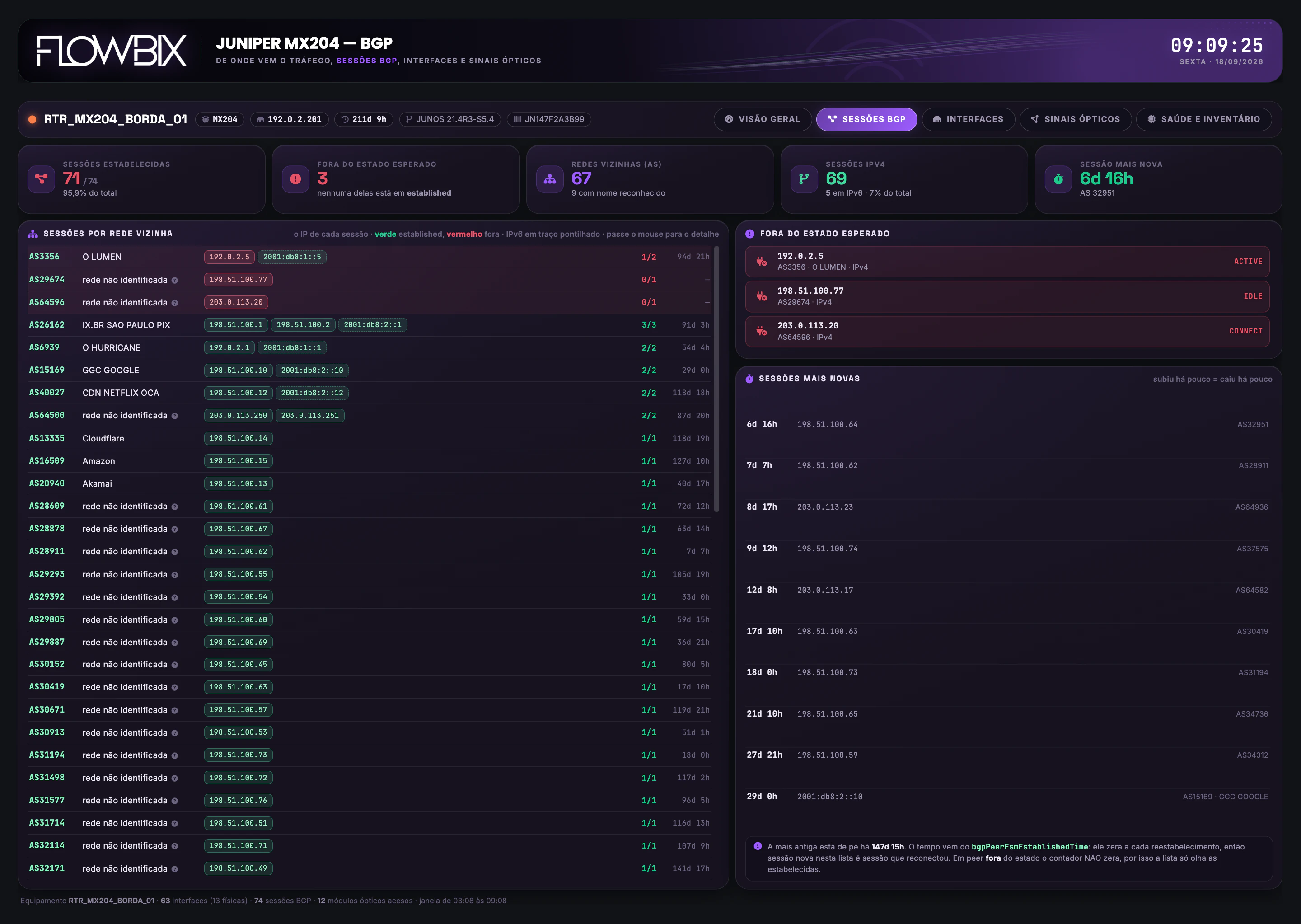

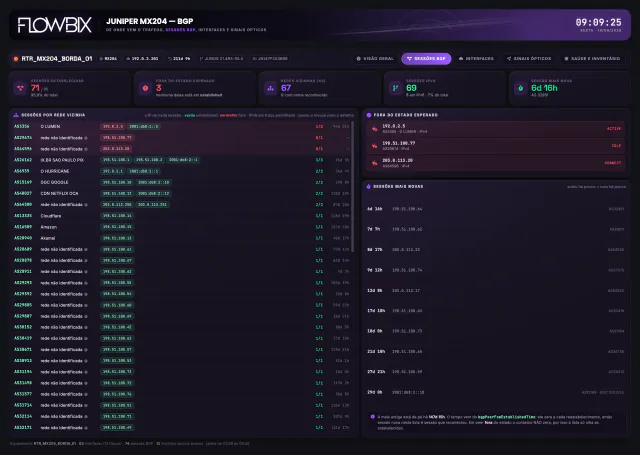

NOC do Provedor · Juniper MX204 · BGP · Sessões BGP por peer

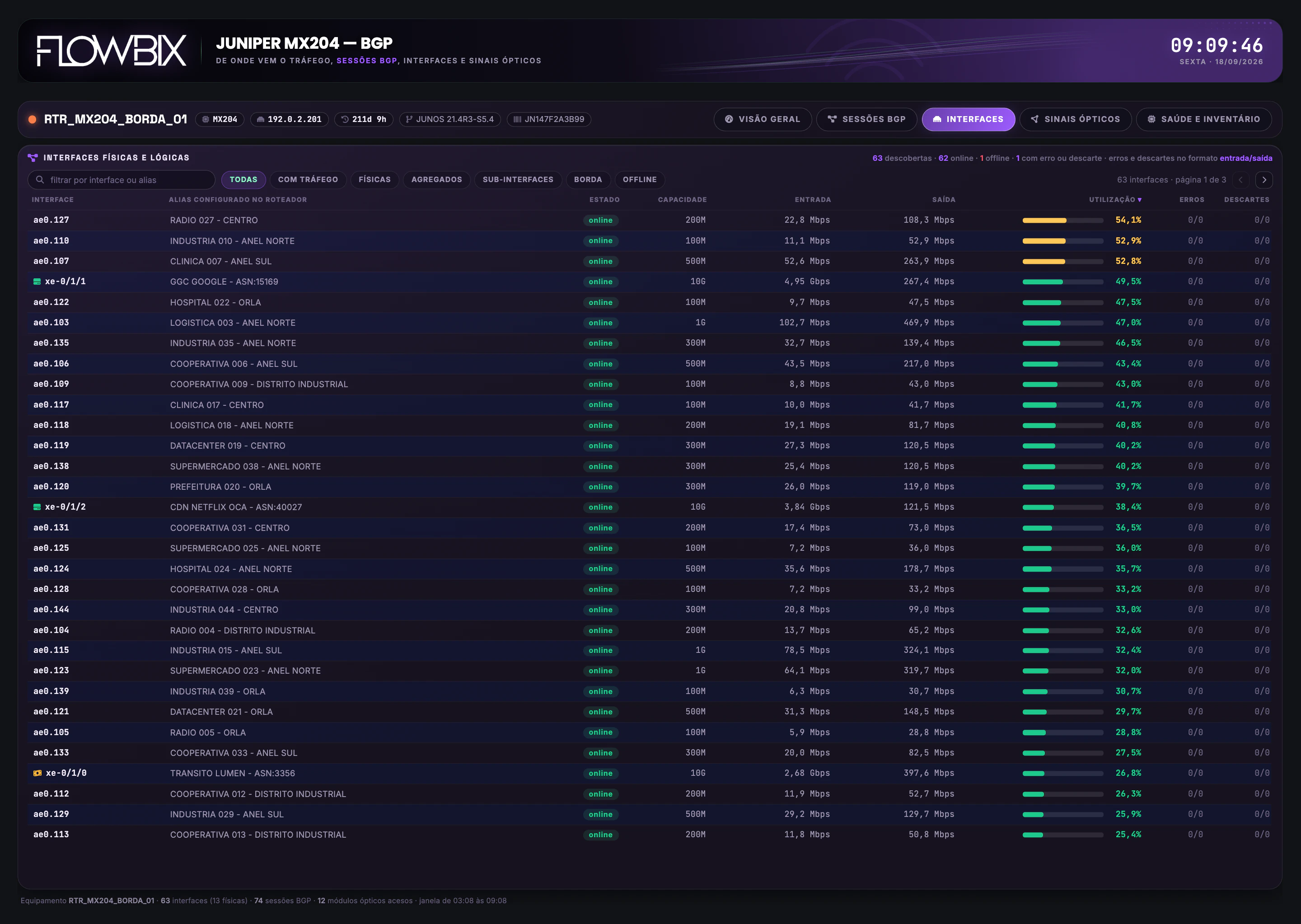

NOC do Provedor · Juniper MX204 · BGP · Interfaces e uso

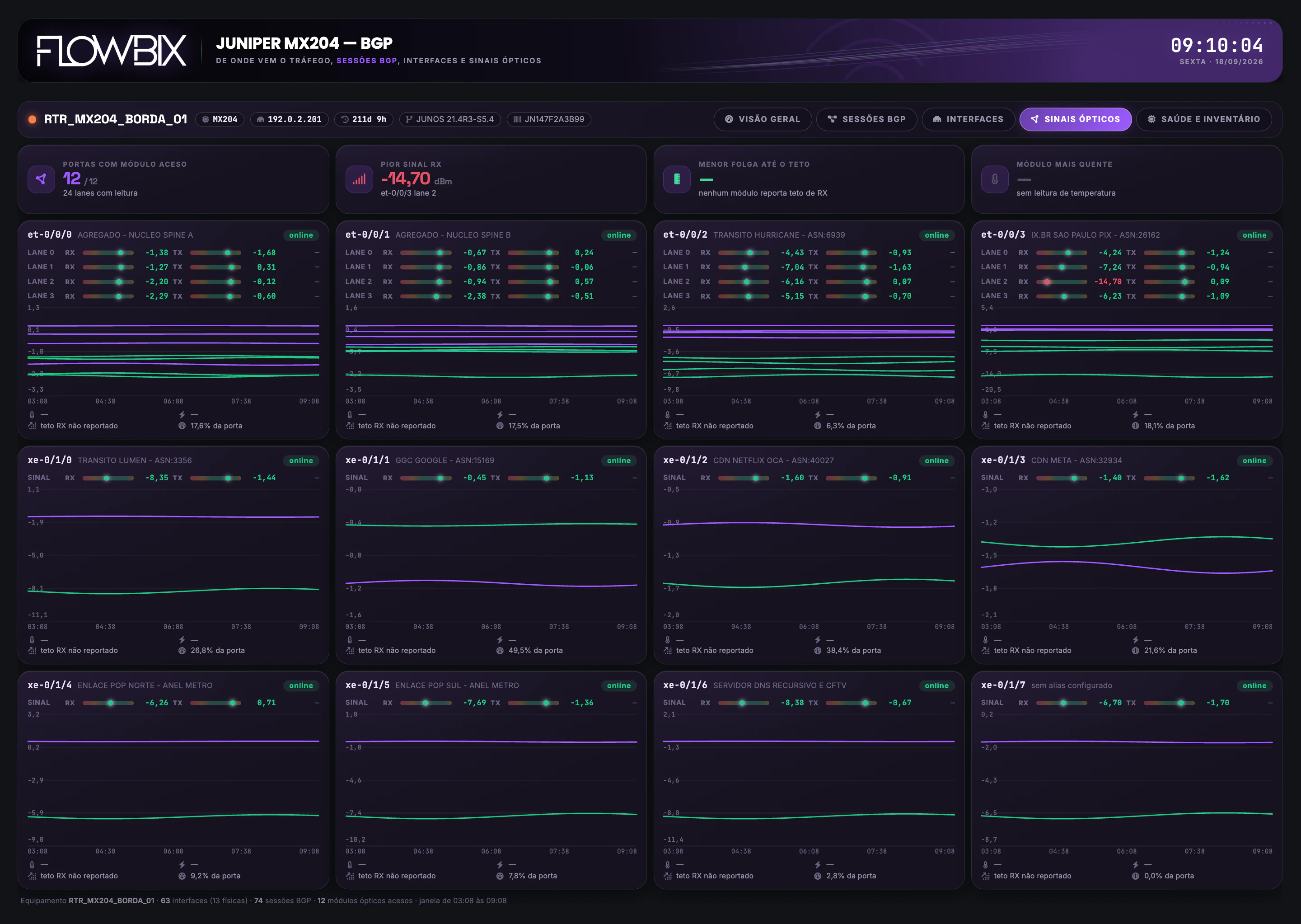

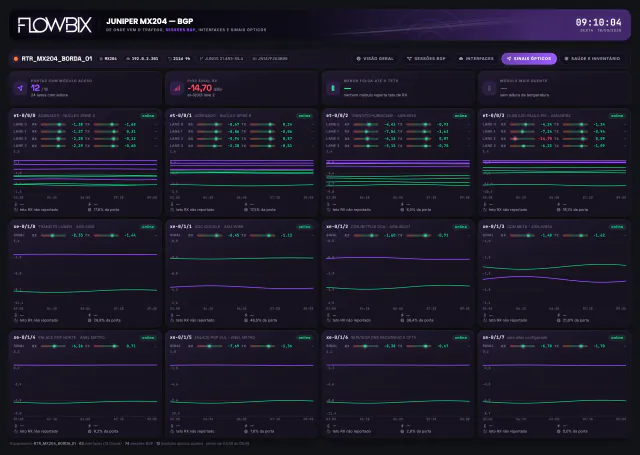

NOC do Provedor · Juniper MX204 · BGP · Sinais ópticos RX/TX

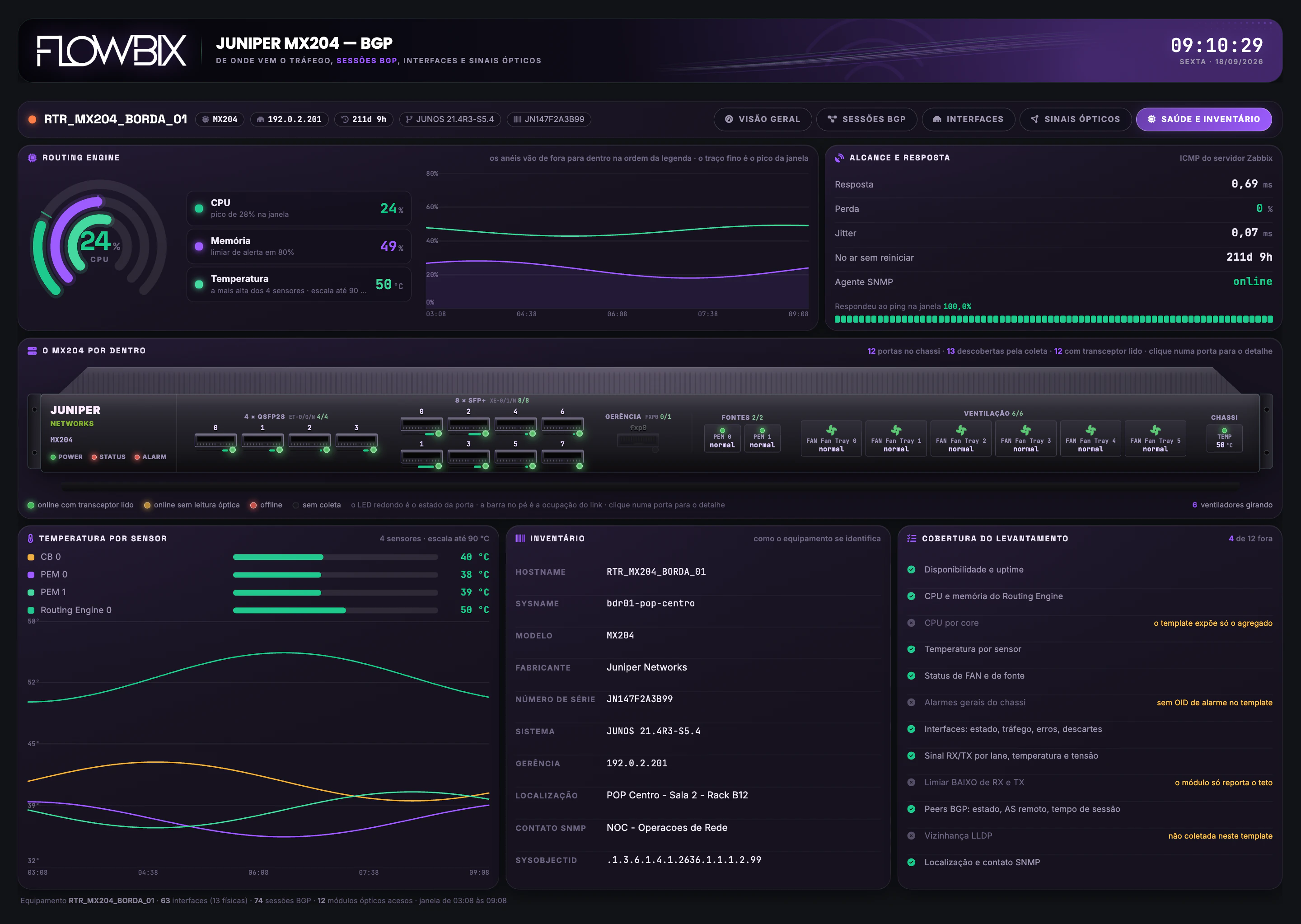

NOC do Provedor · Juniper MX204 · BGP · Saúde e inventário

Role para ver o resto do quadro

06Borda e trânsito

Juniper MX204 · BGP

De onde vem o tráfego que desce para o assinante e qual sessão BGP saiu de Established na borda?

Desce para o assinante37,14 Gbps

Chega sem trânsito pago76,4%

Sessões BGP de pé71/74

IX.br entrega 18,08 Gbps (47,6%) e o cache local soma mais 10,95 Gbps
Trânsito AS3356 perdeu a sessão IPv4 (ACTIVE) e segue de pé só pelo IPv6
63 interfaces por ordem de uso: 62 online, 1 offline, a mais cheia em 54,1%
A lane mais fraca, -14,70 dBm, fica na porta do IX.br (et-0/0/3 lane 2)

Por que importa

Quando um peer cai, o NOC vê na mesma tela se o tráfego tem outra saída, com origem, sessões e portas lado a lado. O gestor sabe quanto ainda paga de trânsito e tem número para puxar mais tráfego para IX e cache.

Quadros deste dashboard5

Na frente · Borda e trânsito

Juniper MX204 · BGP Tráfegos do AS Latência Interna Monitoramento de Saltos

NOC do Provedor/Borda e trânsito/Tráfegos do AS

Print real · dashboard entregue07 / 16

Grafana · Tráfegos do ASquadro Visão geral · 4 no total

NOC do Provedor · Tráfegos do AS · Visão geral

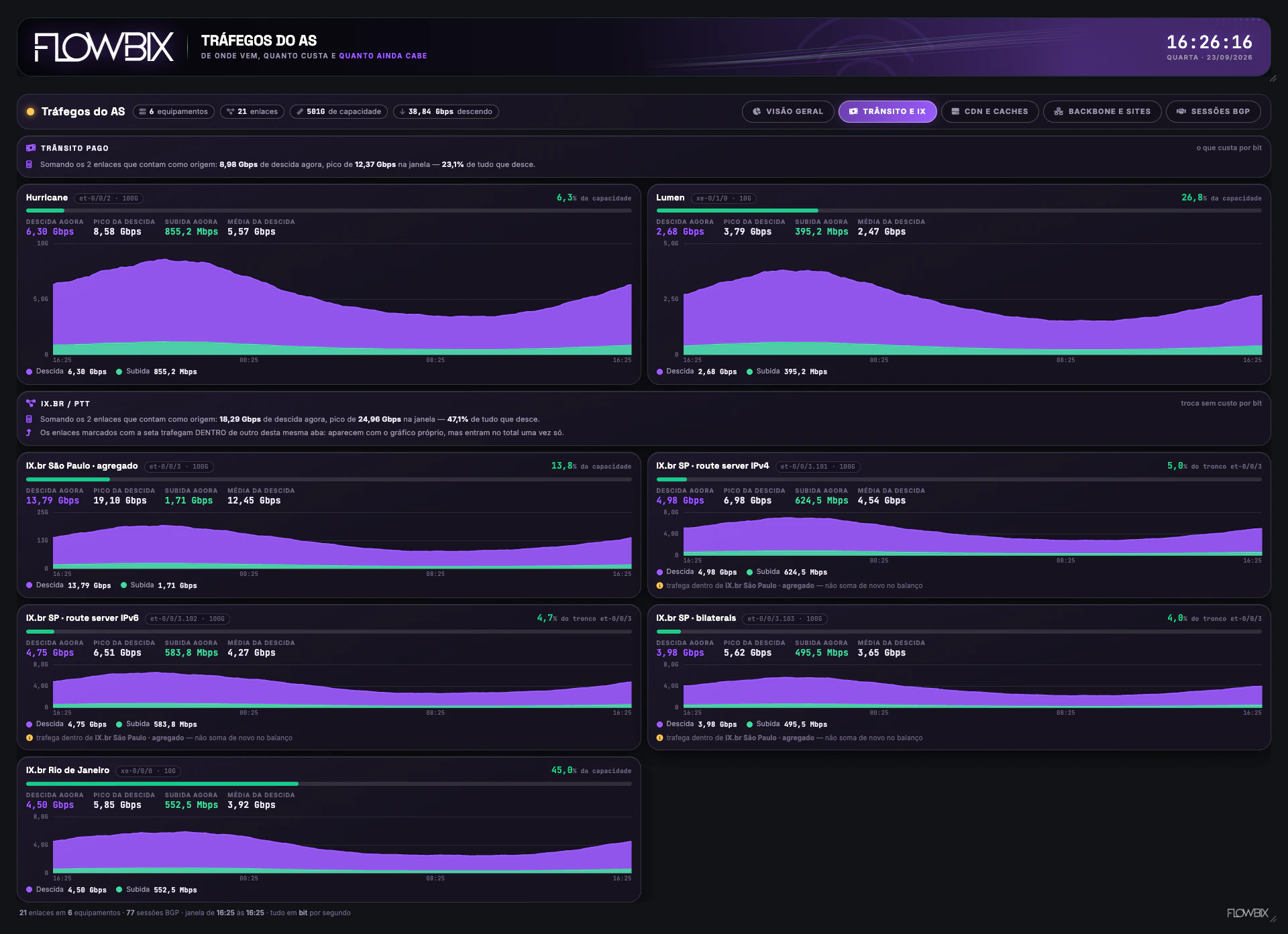

NOC do Provedor · Tráfegos do AS · Trânsito e IX

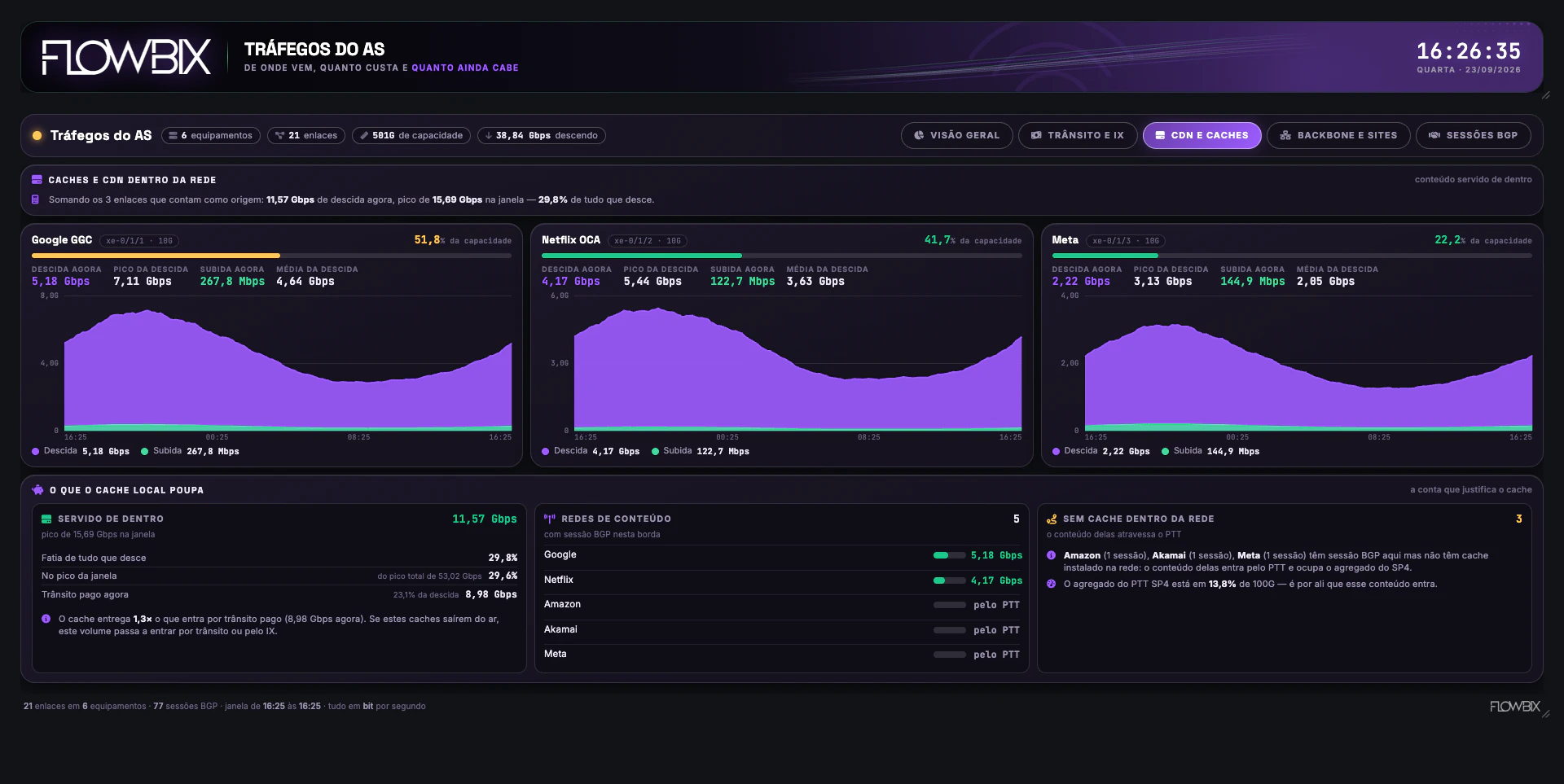

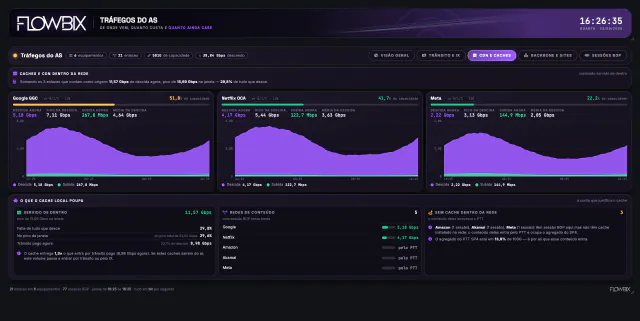

NOC do Provedor · Tráfegos do AS · CDN e caches

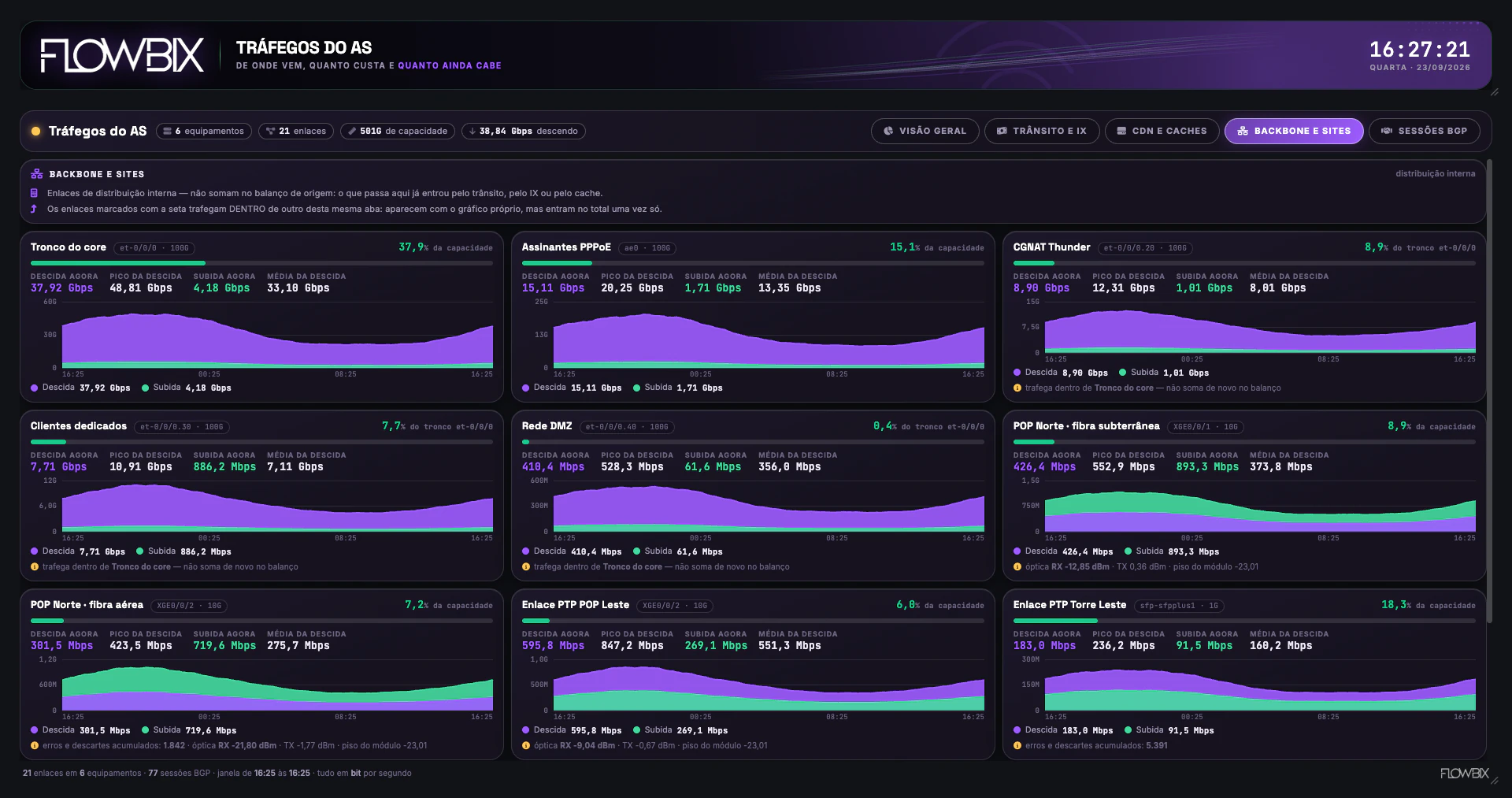

NOC do Provedor · Tráfegos do AS · Backbone e sites

Role para ver o resto do quadro

07Borda e trânsito

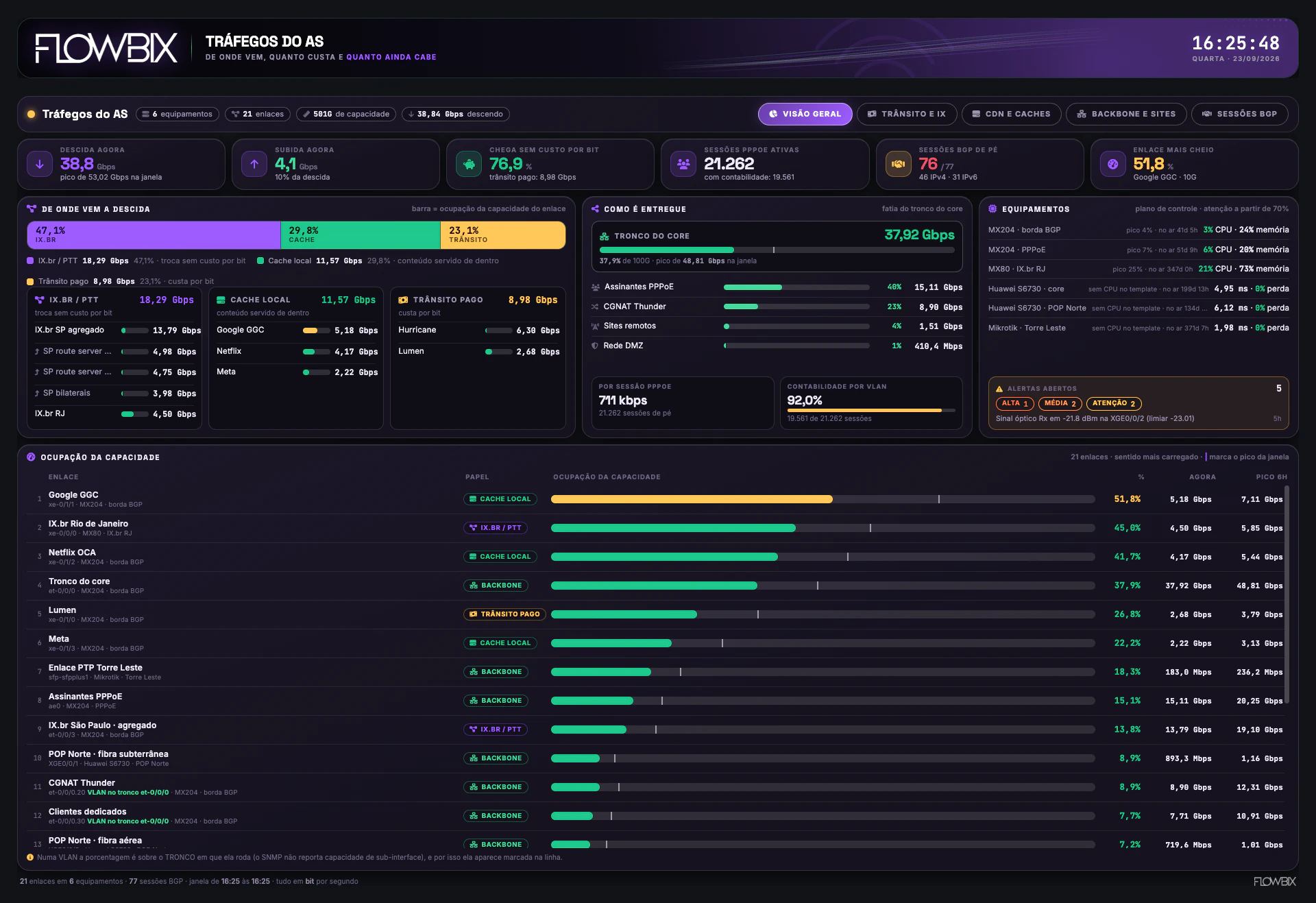

Tráfegos do AS

De onde vem a descida, quanto dela custa por bit e quanto ainda cabe em cada enlace?

Descida agora38,8 Gbps

Sem custo por bit76,9%

Enlace mais cheio51,8%

Descida dividida em 47,1% IX.br, 29,8% cache local e 23,1% trânsito pago
21 enlaces ranqueados por ocupação, com o traço do pico em cada barra
Trânsito pago: Lumen em 26,8% de 10G, Hurricane em 6,3% de 100G
Tronco do core em 37,92 Gbps de 100G, fatiado em PPPoE, CGNAT, sites e DMZ

Por que importa

O gestor vê quanto da descida chega sem custo por bit, pelo IX e pelo cache, e quanto passa pelo trânsito que ele paga. O NOC sabe qual enlace está perto do teto antes do horário de pico e onde ainda cabe tráfego.

Quadros deste dashboard4

Na frente · Borda e trânsito

Juniper MX204 · BGP Tráfegos do AS Latência Interna Monitoramento de Saltos

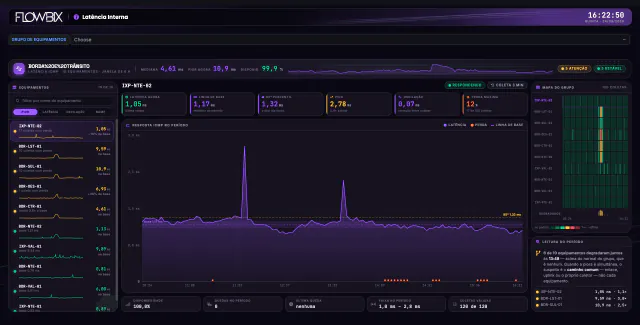

NOC do Provedor/Borda e trânsito/Latência Interna

Print real · dashboard entregue08 / 16

Grafana · Latência Internatela inteira

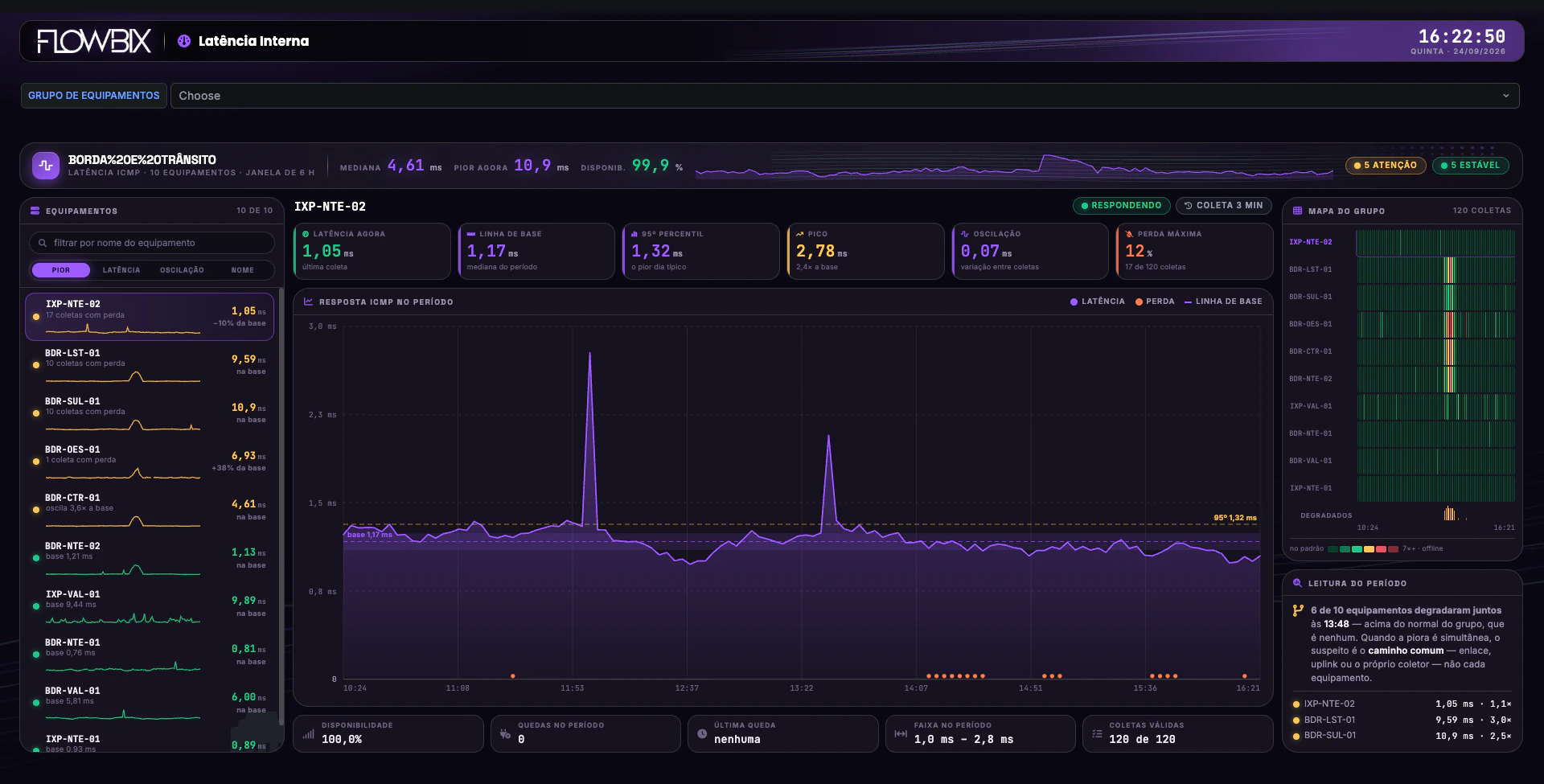

NOC do Provedor · Latência Interna · Latência do grupo

Role para ver o resto do quadro

08Borda e trânsito

Latência Interna

Quando a latência sobe, é um equipamento ou o caminho que todos compartilham?

Mediana do grupo4,61 ms

Pior latência agora10,9 ms

Disponibilidade do grupo99,9%

6 de 10 equipamentos degradaram juntos às 13:48, sinal de caminho comum
Mapa do grupo: 10 equipamentos × 120 coletas, 6 h de janela, coleta a cada 3 min
Equipamento em foco: pico de 2,78 ms (2,4× a base), perda em 17 de 120 coletas
Placar do grupo: 5 em atenção e 5 estáveis, cada um com a própria linha de base

Por que importa

Quando vários equipamentos pioram no mesmo minuto, o NOC deixa de abrir chamado por caixa e vai no trecho que eles dividem. Com base própria por equipamento, 9,59 ms pode ser o normal de um e 6,93 ms já estar 38% acima em outro.

Na frente · Borda e trânsito

Juniper MX204 · BGP Tráfegos do AS Latência Interna Monitoramento de Saltos

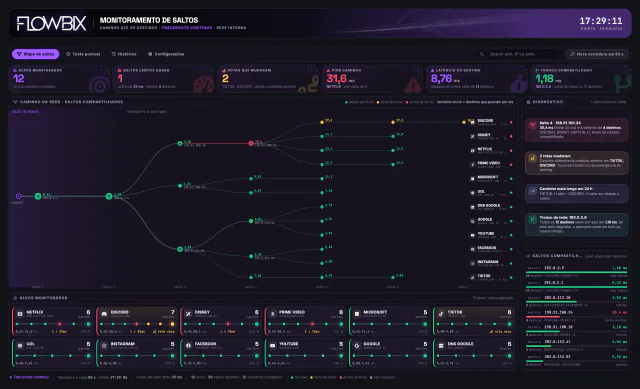

NOC do Provedor/Borda e trânsito/Monitoramento de Saltos

Print real · dashboard entregue09 / 16

Grafana · Monitoramento de Saltostela inteira

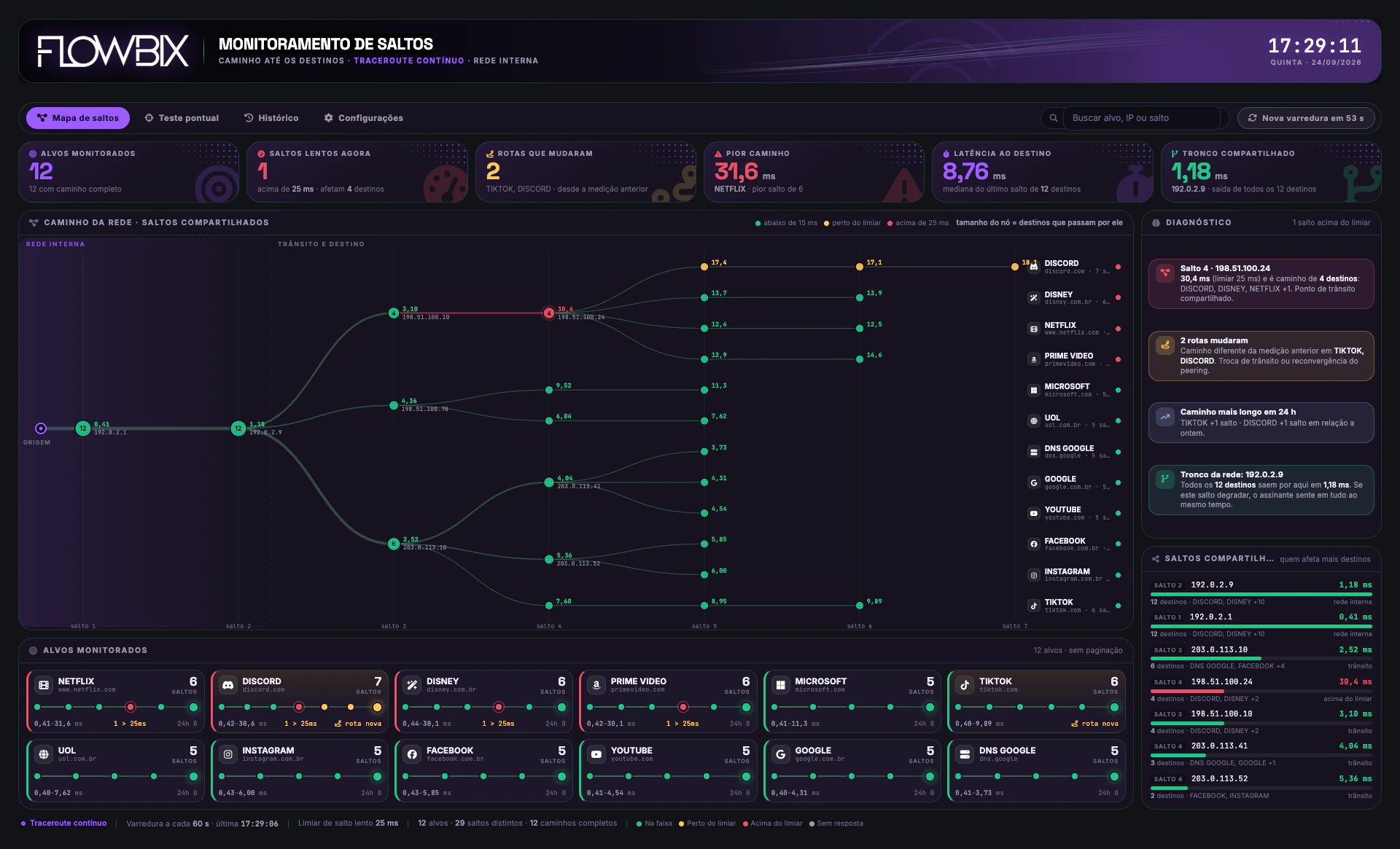

NOC do Provedor · Monitoramento de Saltos · Mapa de saltos

Role para ver o resto do quadro

09Borda e trânsito

Monitoramento de Saltos

Em qual salto do caminho a latência sobe e quantos destinos passam por ele?

Alvos monitorados12

Mediana ao destino8,76 ms

Tronco compartilhado1,18 ms

Salto 4 em 30,4 ms, acima do limiar de 25 ms, no caminho de 4 destinos
2 rotas mudaram desde a medição anterior: TikTok e Discord
TikTok e Discord com 1 salto a mais do que ontem
Varredura a cada 60 s: 29 saltos distintos e 12 caminhos completos

Por que importa

Com os caminhos sobrepostos, o NOC vê que os quatro destinos em alerta passam pelo mesmo salto de trânsito e trata um problema, não quatro. Quando o assinante reclama de um serviço, o caminho dele já está medido nas últimas 24 h.

Na frente · Borda e trânsito

Juniper MX204 · BGP Tráfegos do AS Latência Interna Monitoramento de Saltos

NOC do Provedor/Assinantes/Juniper MX204 · BNG (PPPoE)

Print real · dashboard entregue10 / 16

Grafana · Juniper MX204 · BNG (PPPoE)quadro Assinantes e tráfego · 5 no total

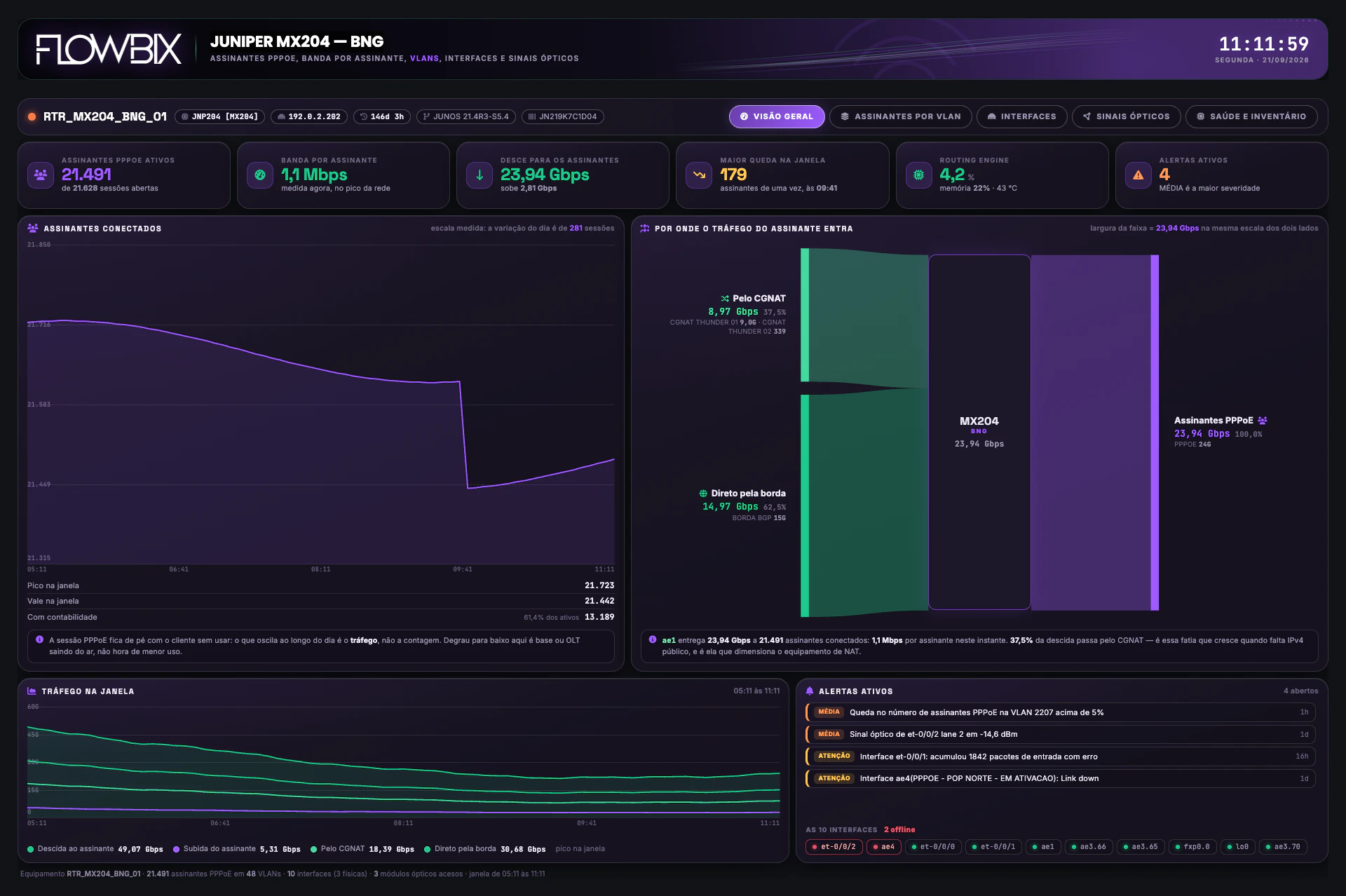

NOC do Provedor · Juniper MX204 · BNG (PPPoE) · Assinantes e tráfego

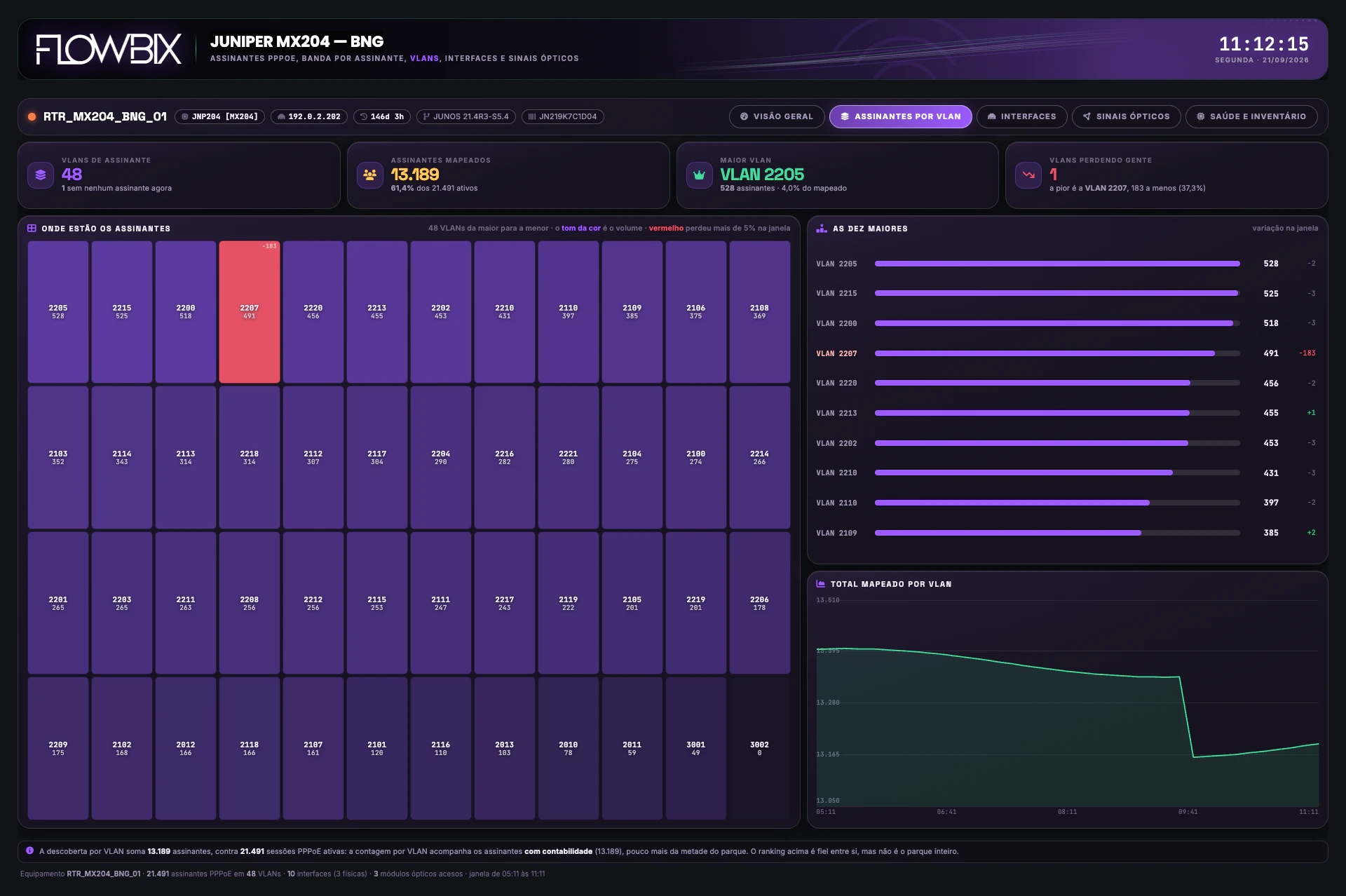

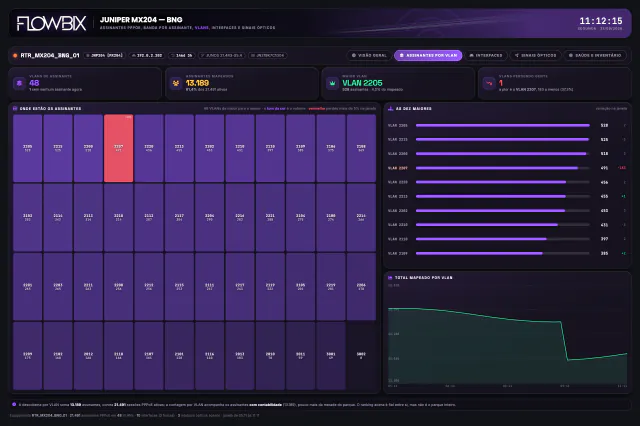

NOC do Provedor · Juniper MX204 · BNG (PPPoE) · Assinantes por VLAN

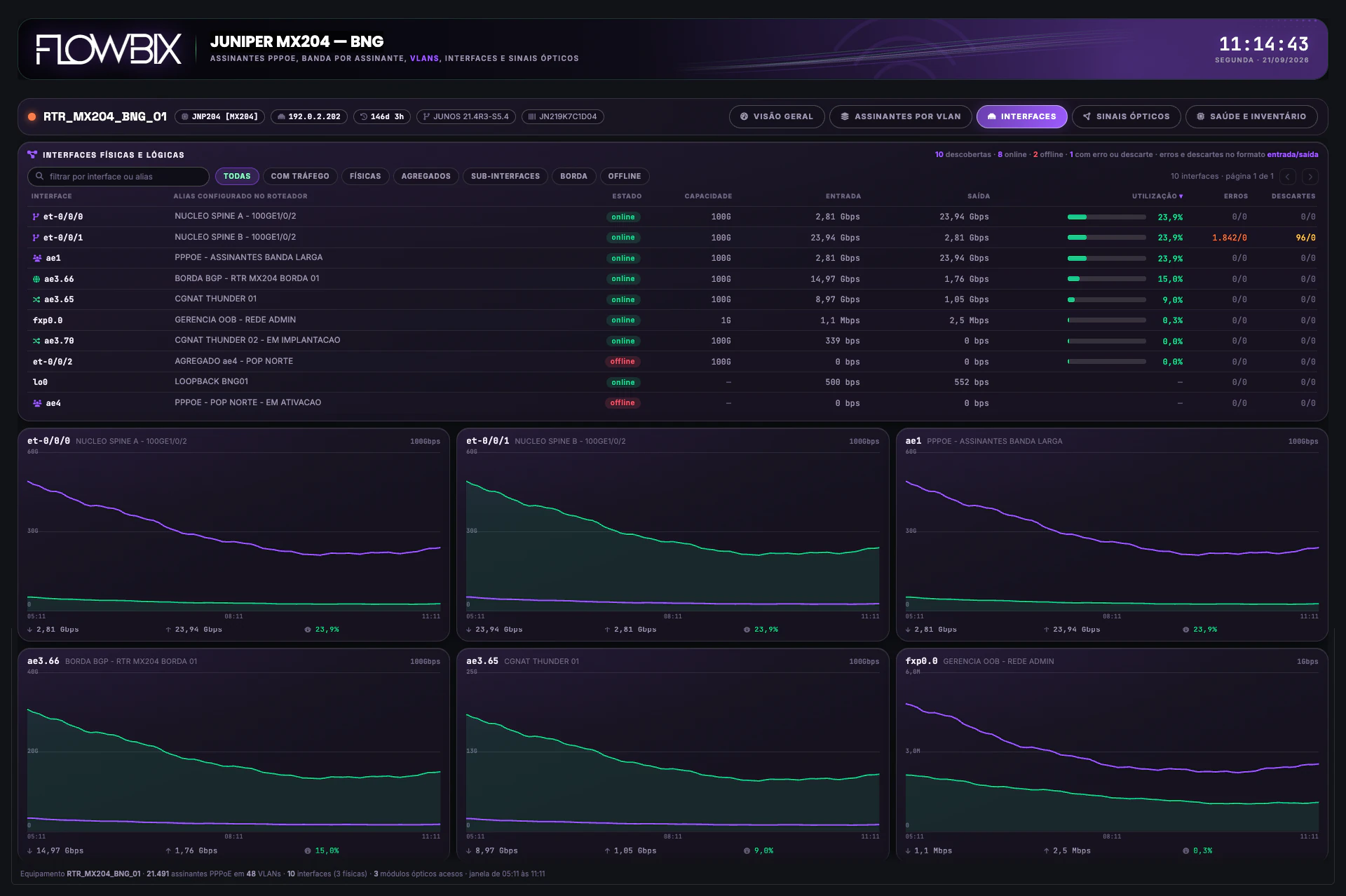

NOC do Provedor · Juniper MX204 · BNG (PPPoE) · Interfaces e erros

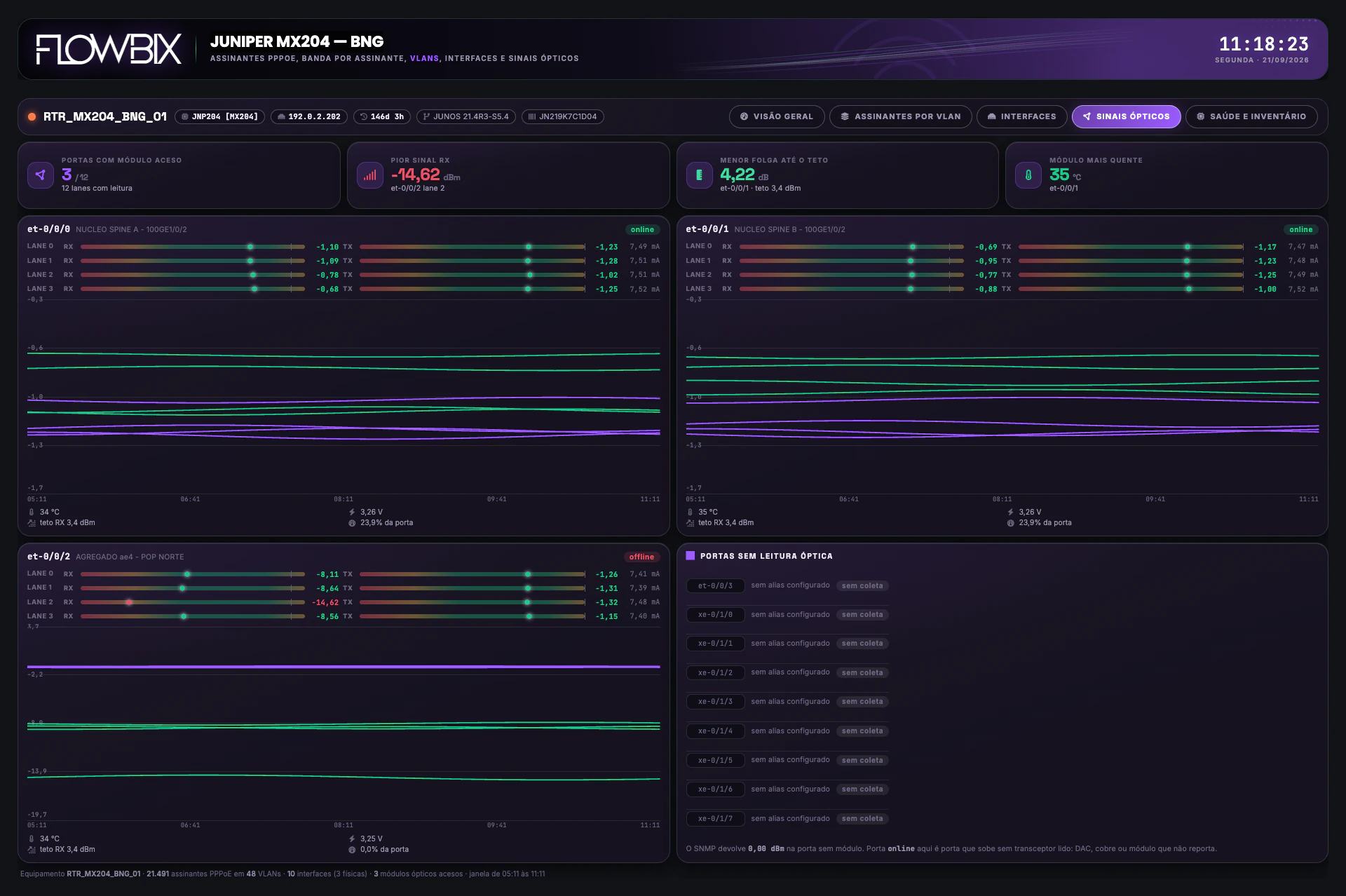

NOC do Provedor · Juniper MX204 · BNG (PPPoE) · Sinais ópticos RX/TX

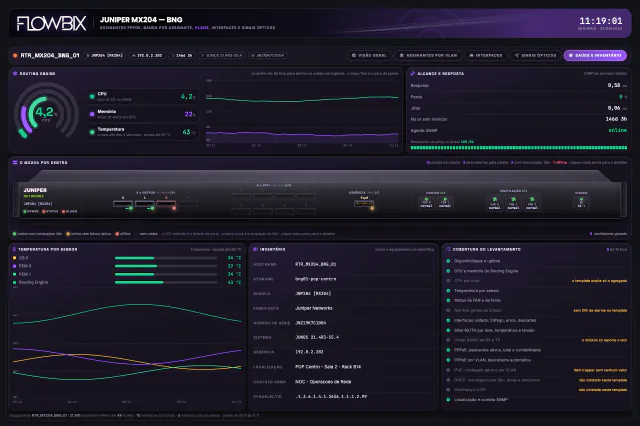

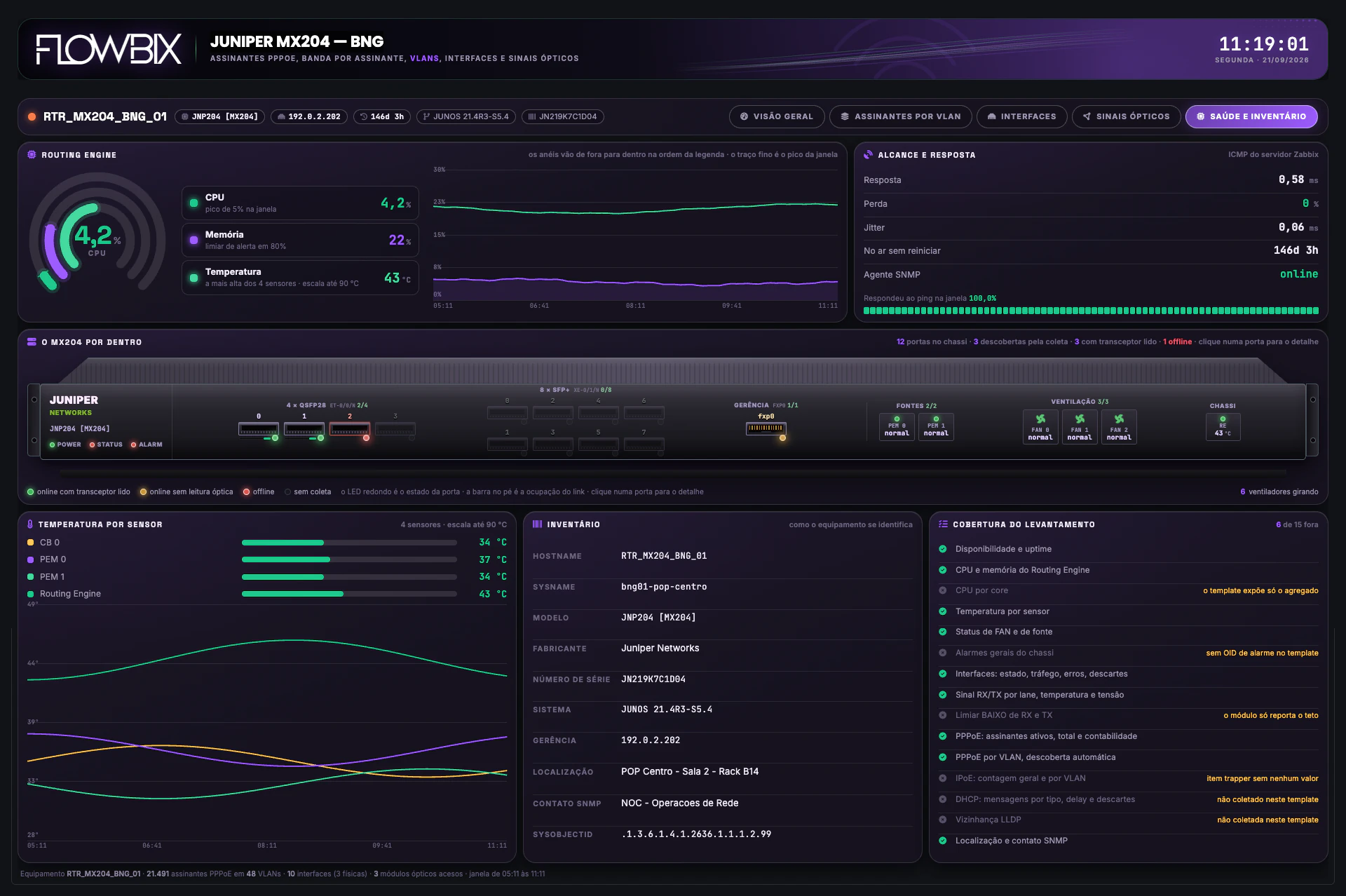

NOC do Provedor · Juniper MX204 · BNG (PPPoE) · Saúde e inventário

Role para ver o resto do quadro

10Assinantes

Juniper MX204 · BNG (PPPoE)

Quantos assinantes PPPoE estão conectados, em quais VLANs, e quando a contagem cai de uma vez?

Assinantes PPPoE ativos21.491

Banda por assinante1,1 Mbps

Maior queda de uma vez179

37,5% da descida passa pelo CGNAT (8,97 Gbps); 14,97 Gbps vão direto pela borda
Mosaico das 48 VLANs: a 2207 perdeu 183 assinantes e acende em vermelho
et-0/0/1 acumula 1.842 erros de entrada e 96 descartes na tabela de interfaces
RX, TX e corrente por lane; pior RX em -14,62 dBm na et-0/0/2, hoje offline

Por que importa

Uma base que sai do ar vira degrau na curva de sessões e a VLAN afetada acende no mosaico, então o NOC vai direto ao ponto certo. O gestor planeja a capacidade do NAT olhando o que de fato já passa por ele.

Quadros deste dashboard5

Na frente · Assinantes

Juniper MX204 · BNG (PPPoE)CGNAT A10 Thunder OLT Fiberhome

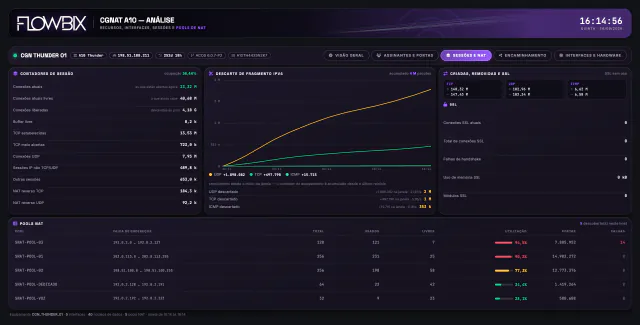

NOC do Provedor/Assinantes/CGNAT A10 Thunder

Print real · dashboard entregue11 / 16

Grafana · CGNAT A10 Thunderquadro Visão geral · 6 no total

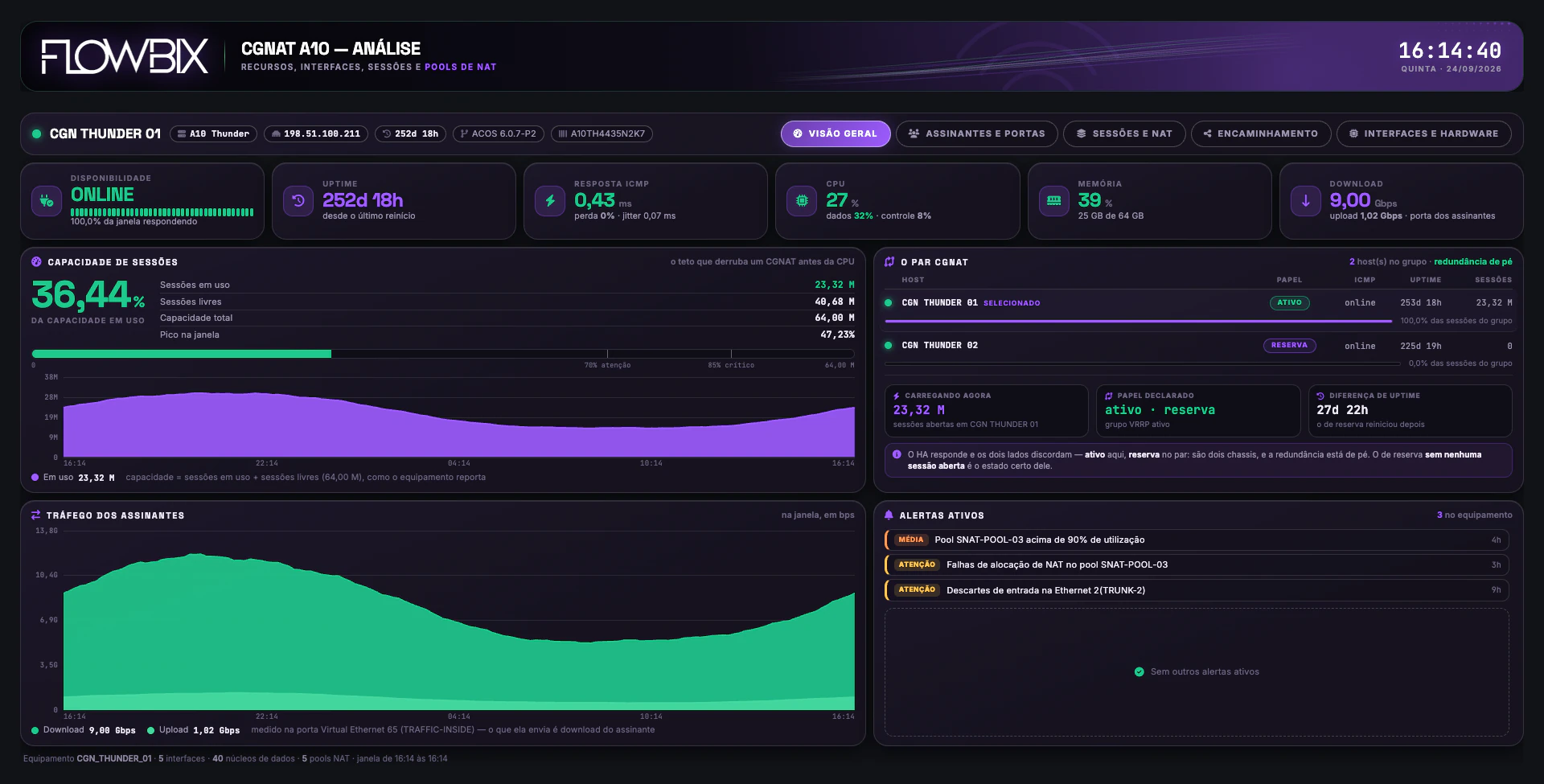

NOC do Provedor · CGNAT A10 Thunder · Visão geral

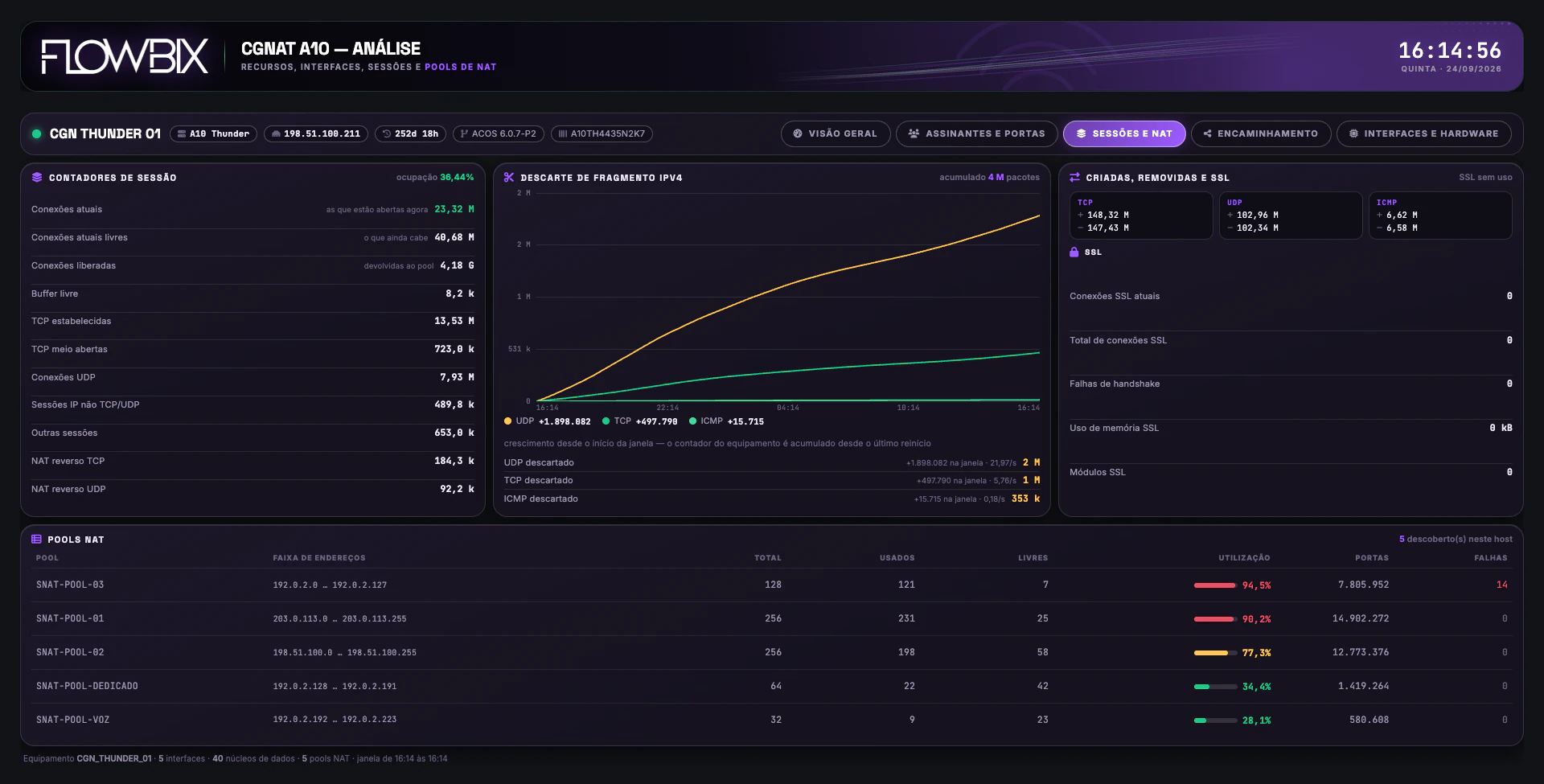

NOC do Provedor · CGNAT A10 Thunder · Sessões e NAT

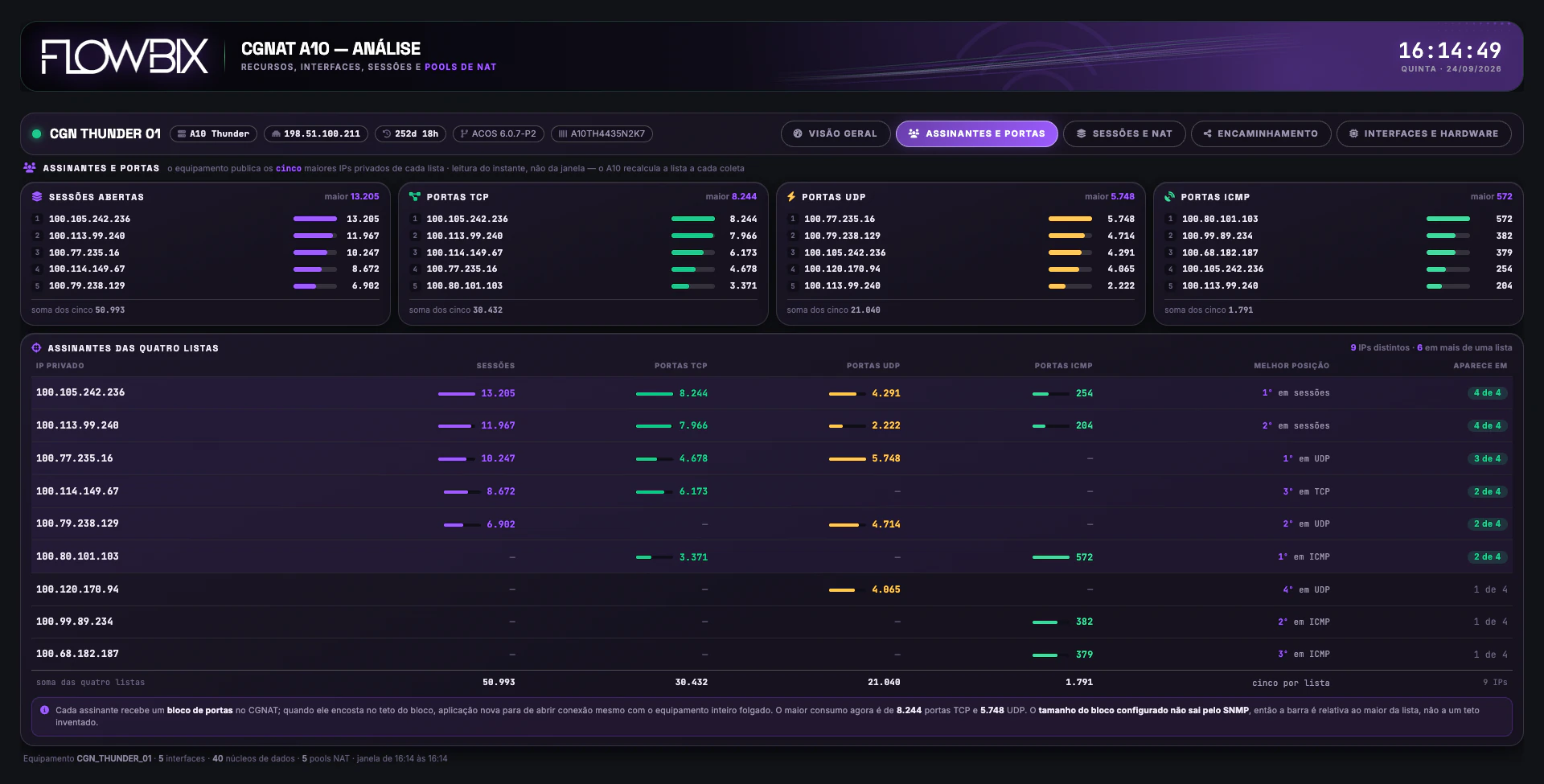

NOC do Provedor · CGNAT A10 Thunder · Assinantes e portas

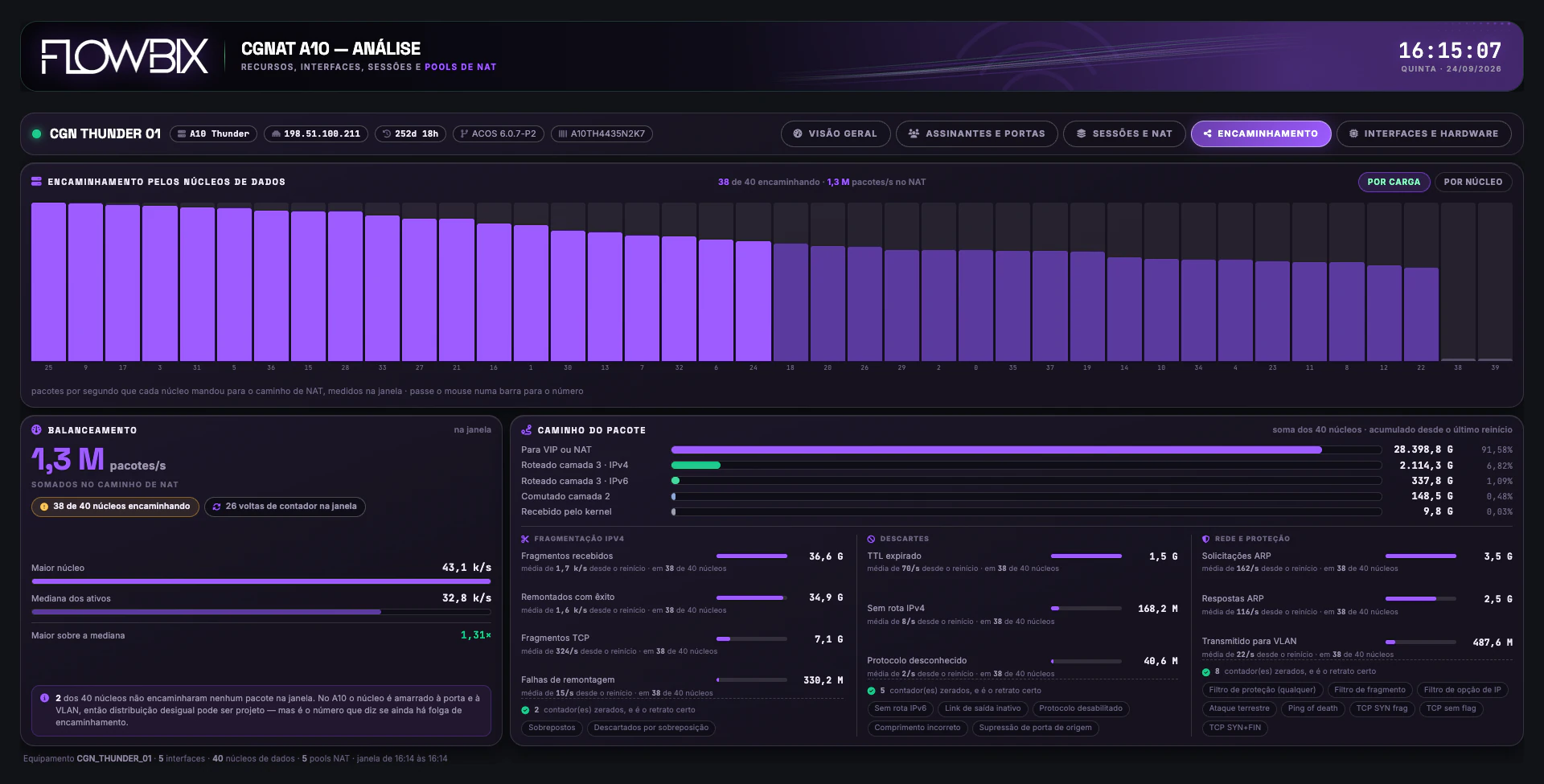

NOC do Provedor · CGNAT A10 Thunder · Encaminhamento

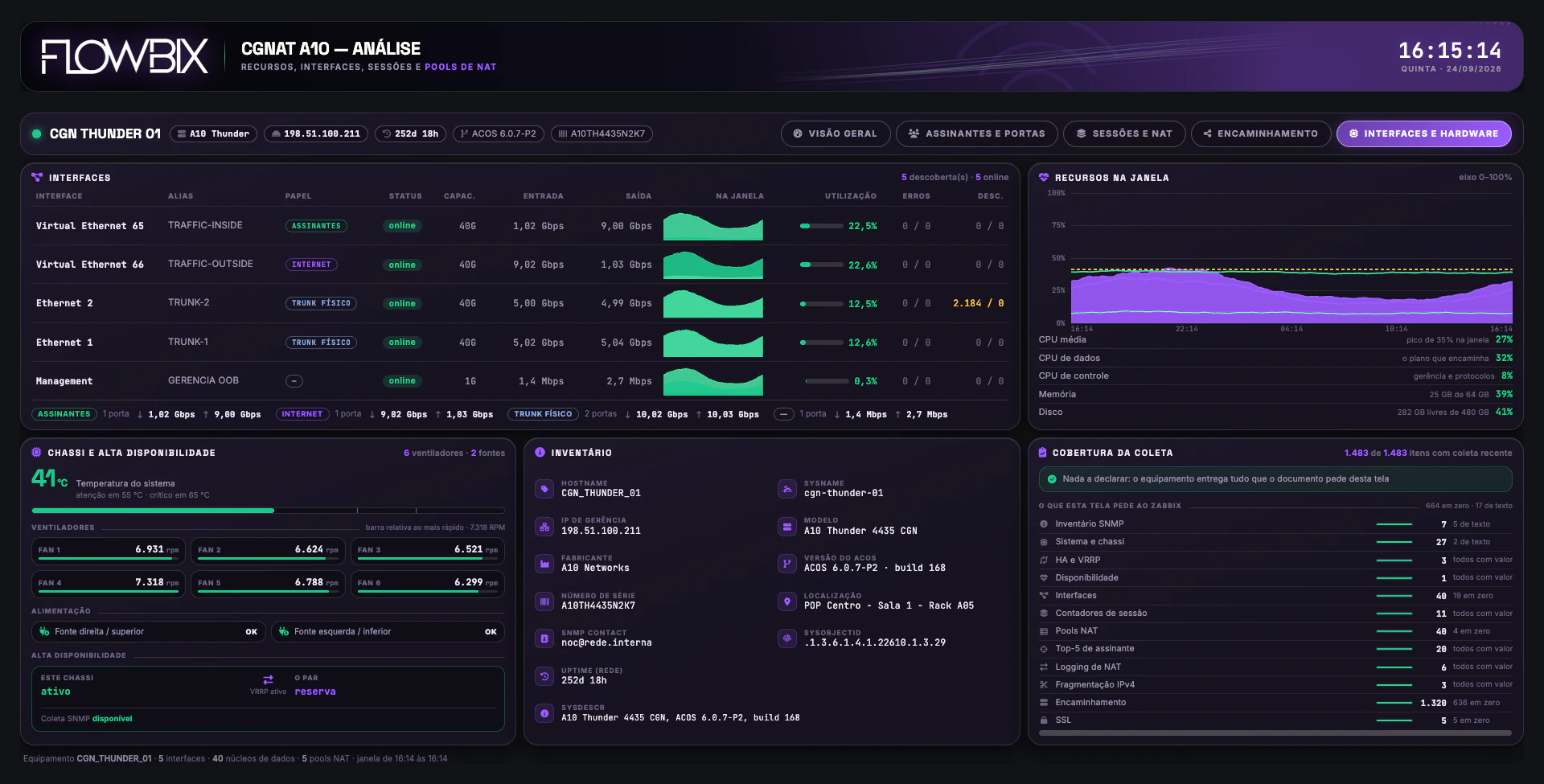

NOC do Provedor · CGNAT A10 Thunder · Interfaces e hardware

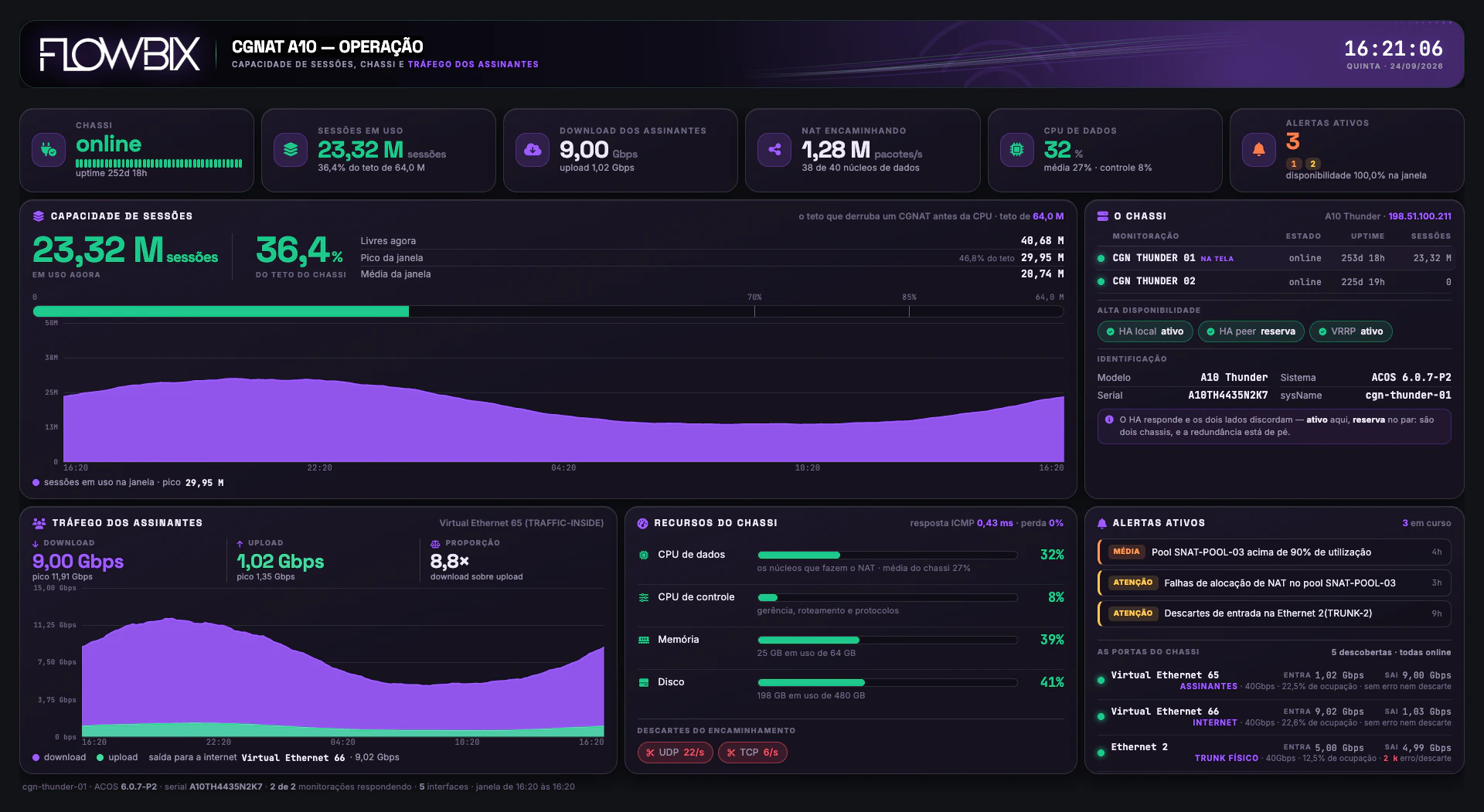

NOC do Provedor · CGNAT A10 Thunder · Operação

Role para ver o resto do quadro

11Assinantes

CGNAT A10 Thunder

Quanto do teto de sessões o CGNAT já usa, o par HA está de pé e algum pool NAT está perto de estourar?

Uso do teto de sessões36,44%

Sessões em uso23,32 M

Download dos assinantes9,00 Gbps

SNAT-POOL-03 a 94,5% (121 de 128 IPs) e 14 falhas; SNAT-POOL-01 já em 90,2%
Par HA: THUNDER 01 ativo com 100,0% das sessões, THUNDER 02 em reserva com 0
2 dos 40 núcleos sem nenhum pacote na janela; o maior roda a 1,31× da mediana
9 IPs nos quatro top 5; o maior abre 13.205 sessões e 8.244 portas TCP

Por que importa

O plantão vê o pool NAT encher e as falhas de alocação começarem antes de o assinante ligar reclamando. Par HA, portas por assinante e carga de cada núcleo ficam na mesma navegação, sem abrir o CLI do equipamento.

Quadros deste dashboard6

Na frente · Assinantes

Juniper MX204 · BNG (PPPoE)CGNAT A10 Thunder OLT Fiberhome

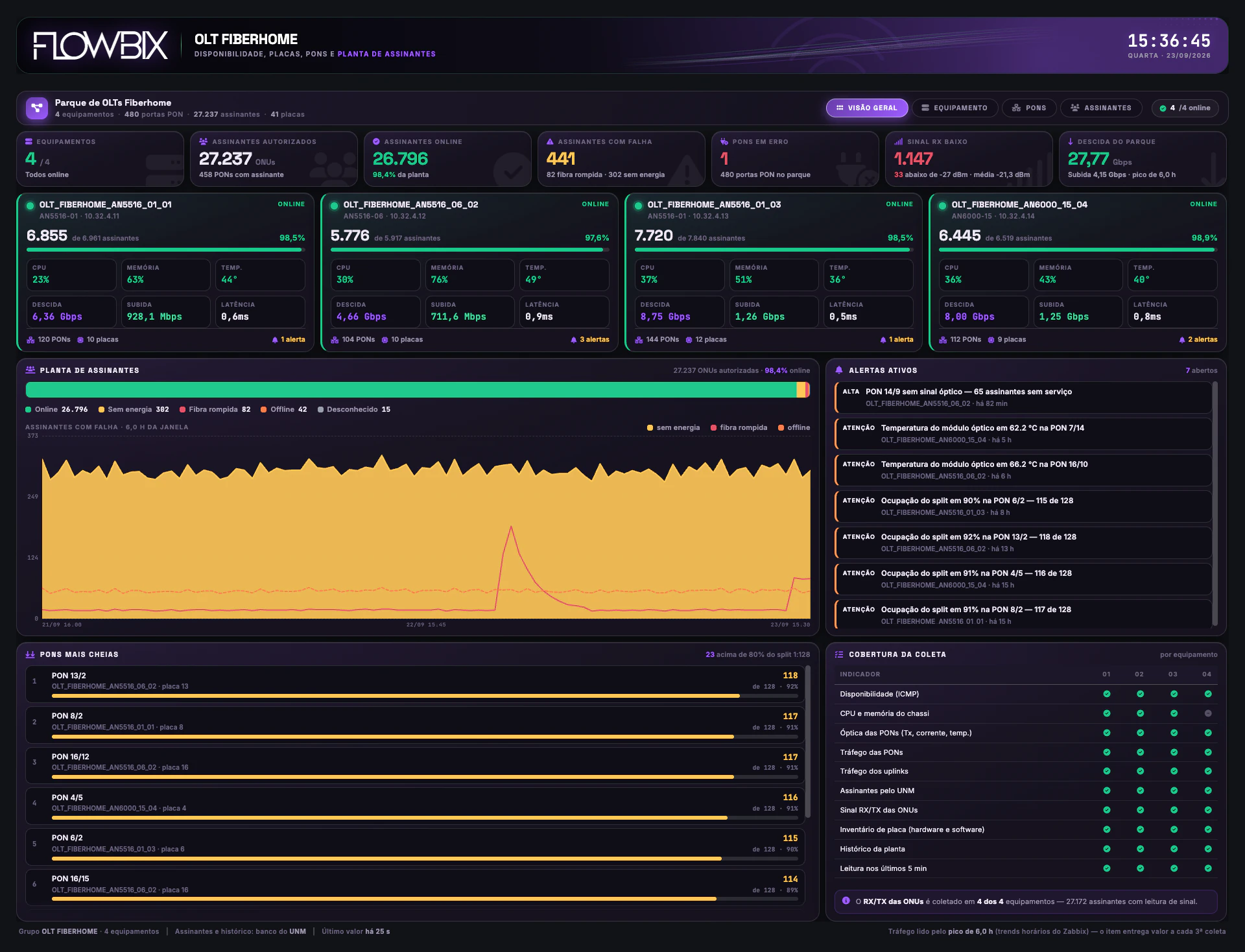

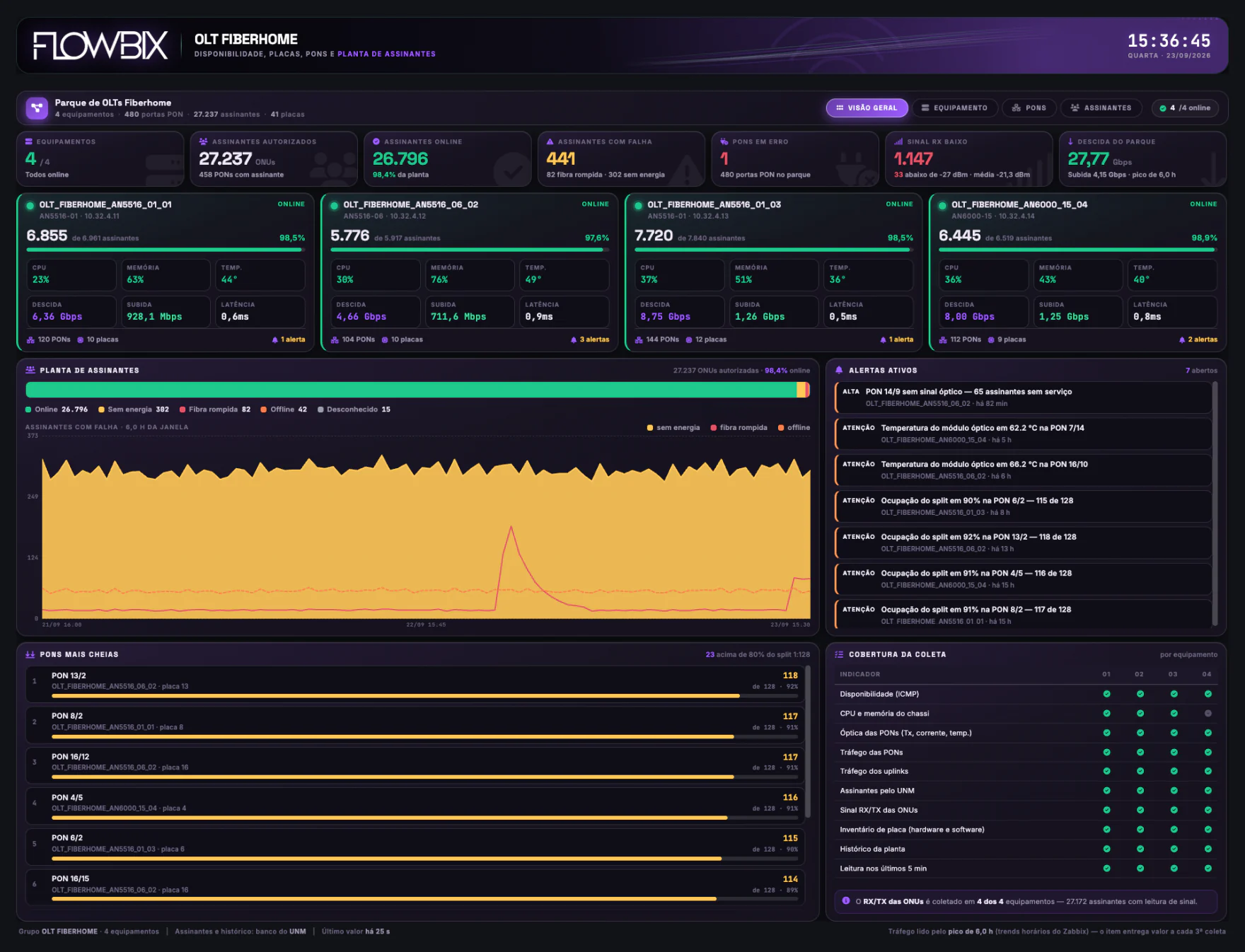

NOC do Provedor/Assinantes/OLT Fiberhome

Print real · dashboard entregue12 / 16

Grafana · OLT Fiberhomequadro Visão geral do parque · 4 no total

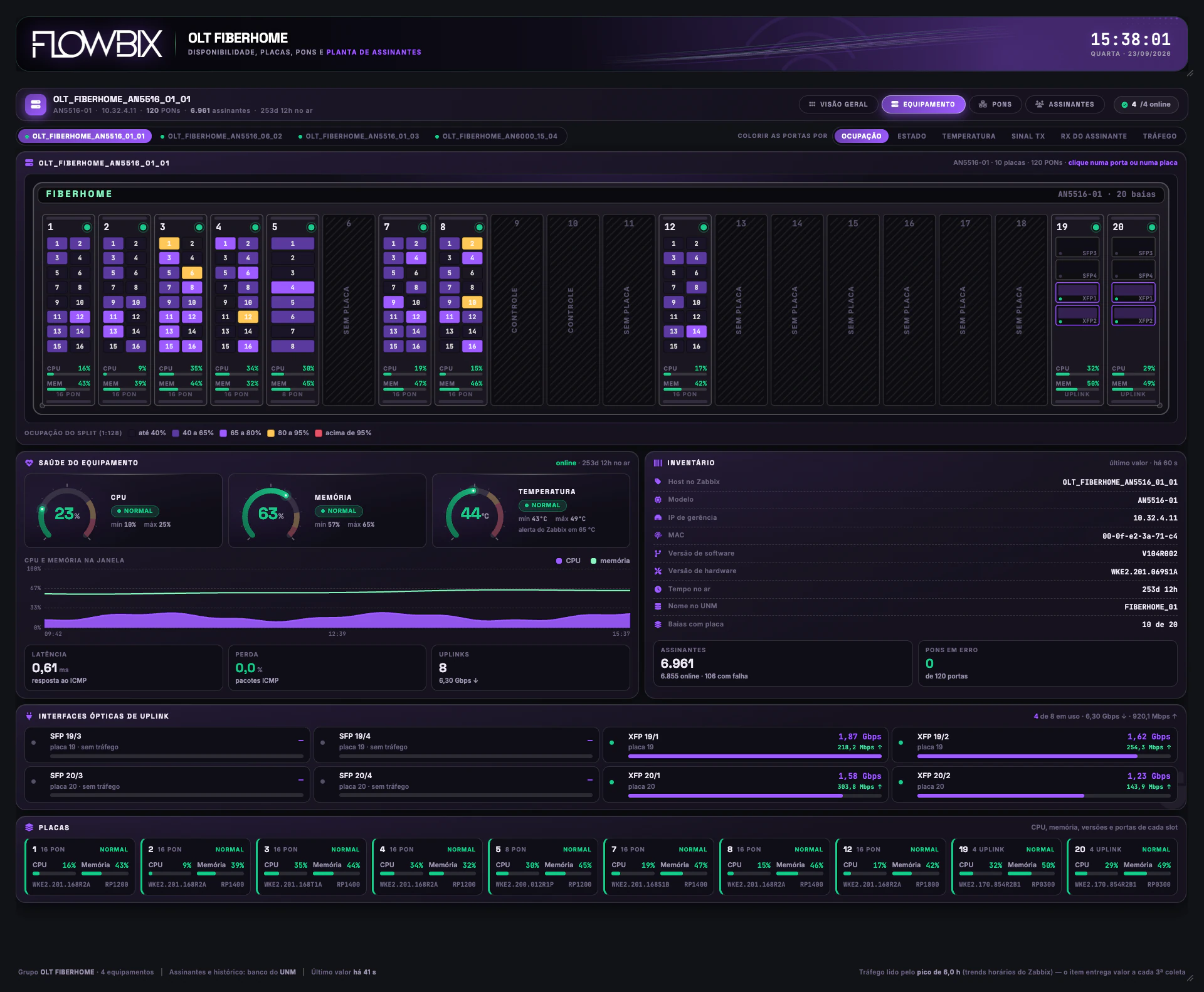

NOC do Provedor · OLT Fiberhome · Equipamento e chassi

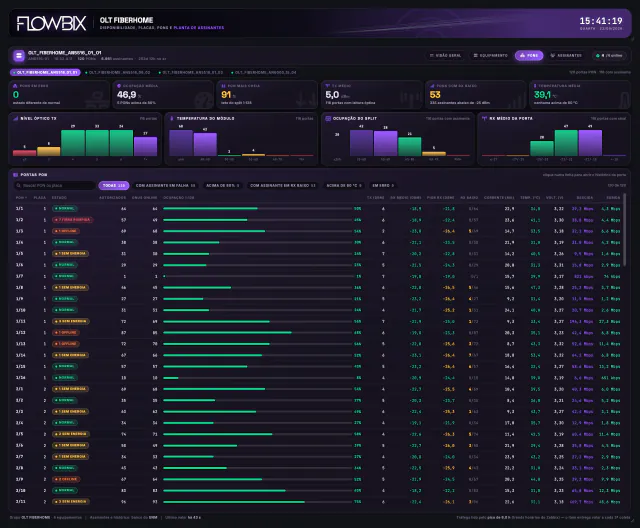

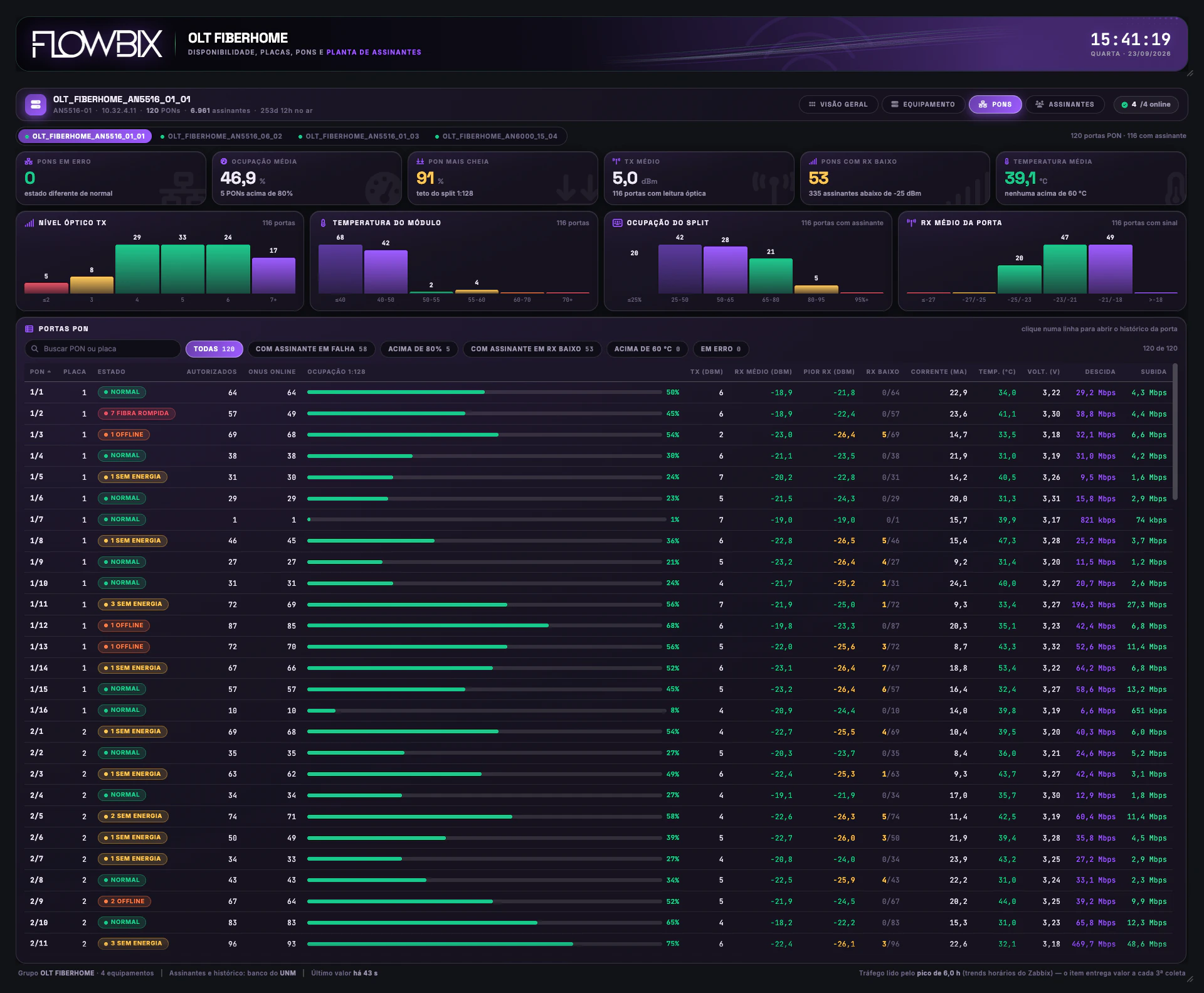

NOC do Provedor · OLT Fiberhome · Portas PON

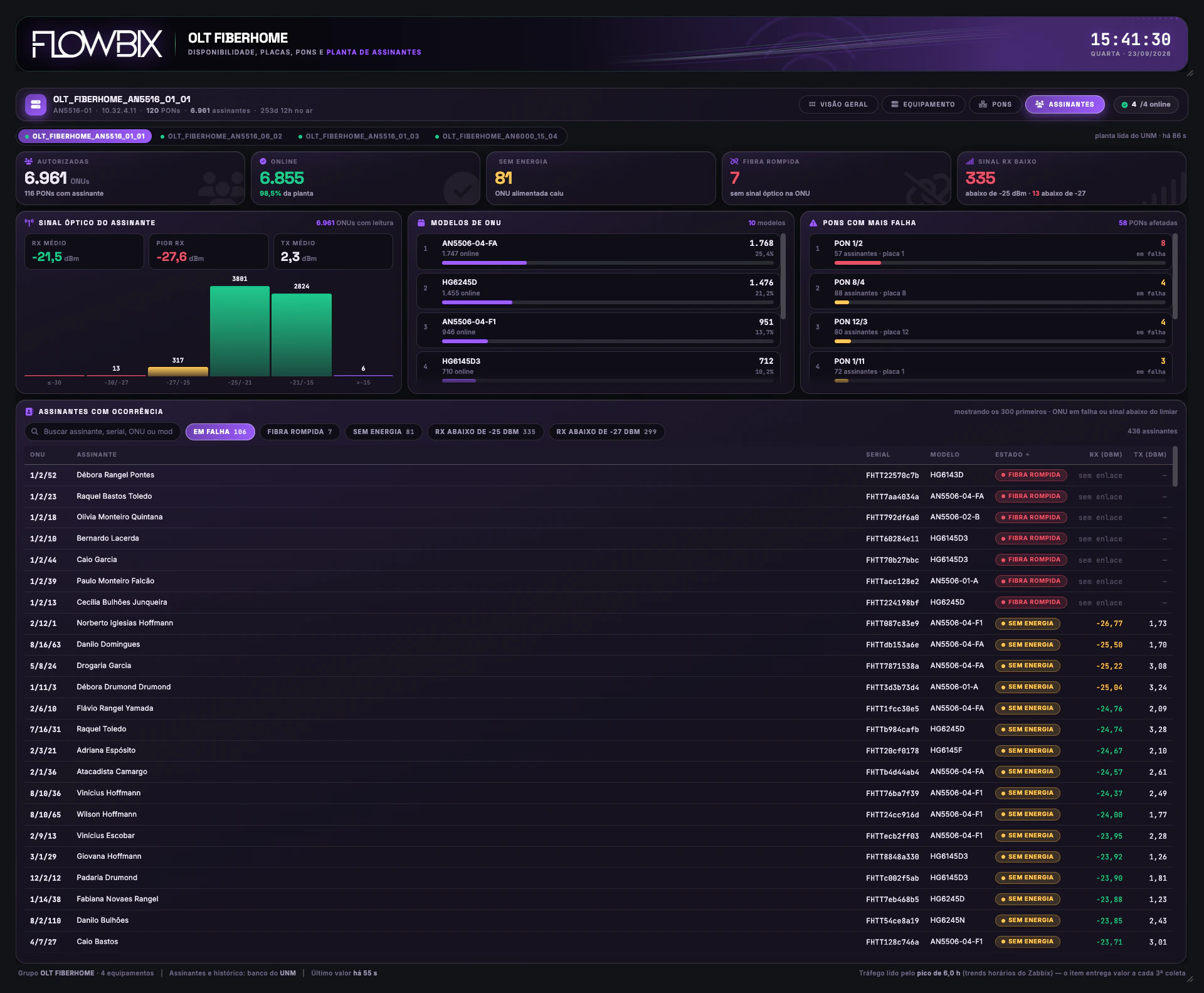

NOC do Provedor · OLT Fiberhome · Assinantes e ONUs

Role para ver o resto do quadro

12Assinantes

OLT Fiberhome

Quantos assinantes estão sem serviço agora, em qual OLT e PON, e a causa é energia ou fibra rompida?

Assinantes online26.796

Assinantes com falha441

Descida do parque27,77 Gbps

Por causa: 302 sem energia, 82 fibra rompida, 42 offline e 15 desconhecido
Alerta ALTA: PON 14/9 sem sinal óptico, 65 assinantes sem serviço
23 PONs acima de 80% do split 1:128; a mais cheia está com 118 de 128
Chassi de 20 baias com cada PON colorida por ocupação, temperatura ou sinal

Por que importa

O NOC separa ONU que ficou sem energia de fibra rompida e só despacha equipe quando o problema é rede, descendo do alerta até a ONU com serial e RX. O gestor vê as 4 OLTs juntas e sabe em qual PON ainda cabe cliente.

Quadros deste dashboard4

Na frente · Assinantes

Juniper MX204 · BNG (PPPoE)CGNAT A10 Thunder OLT Fiberhome

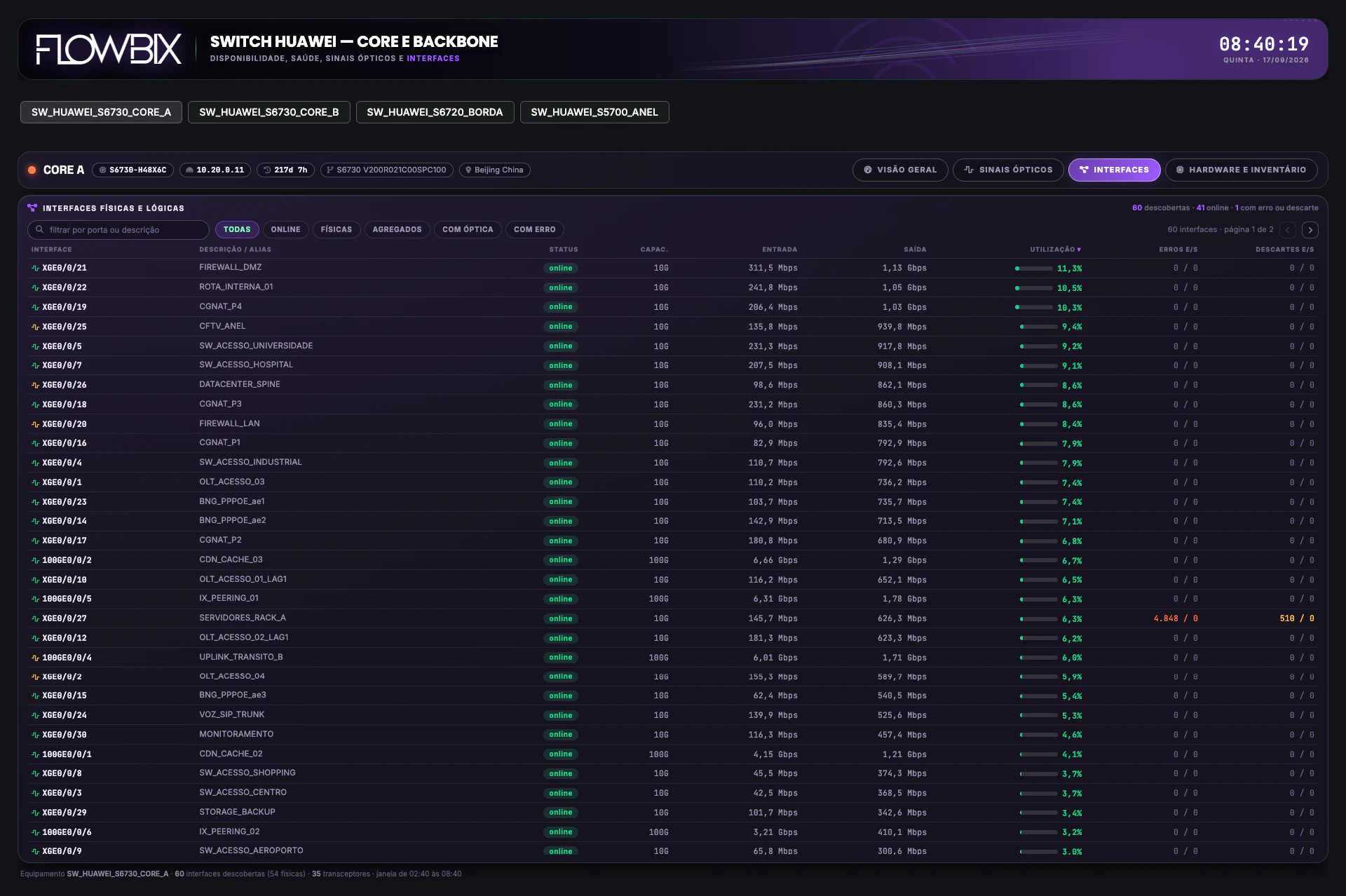

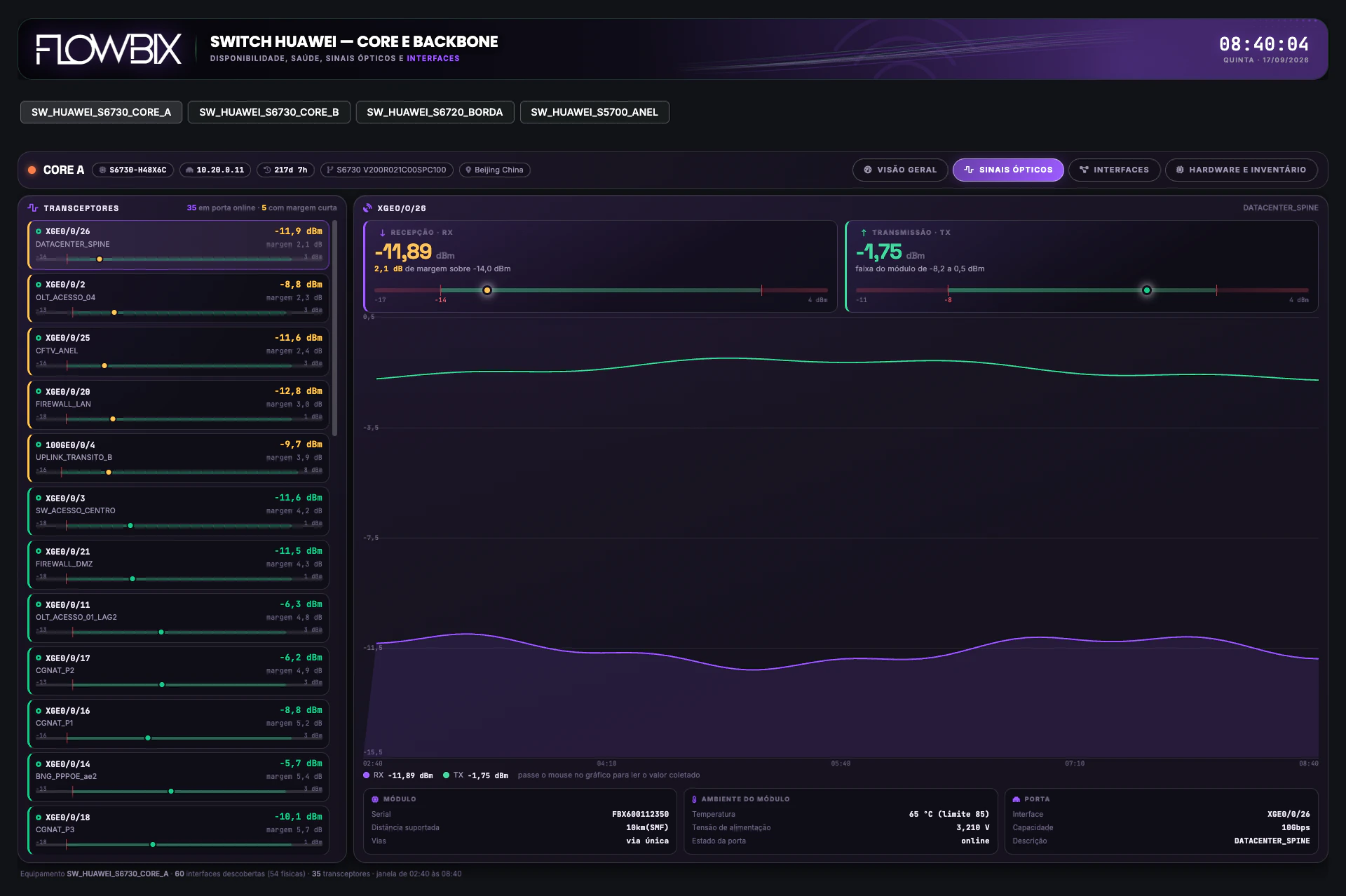

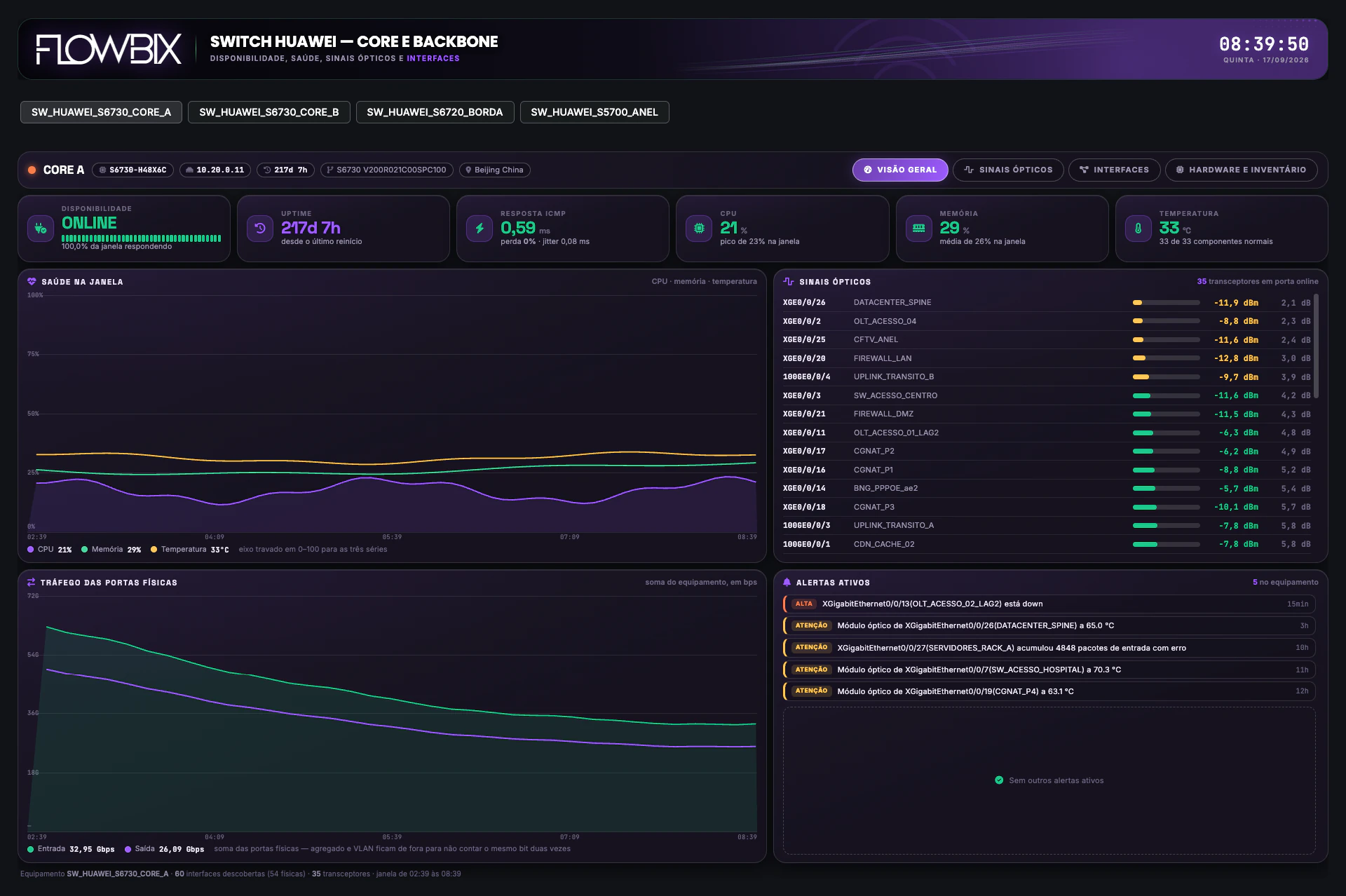

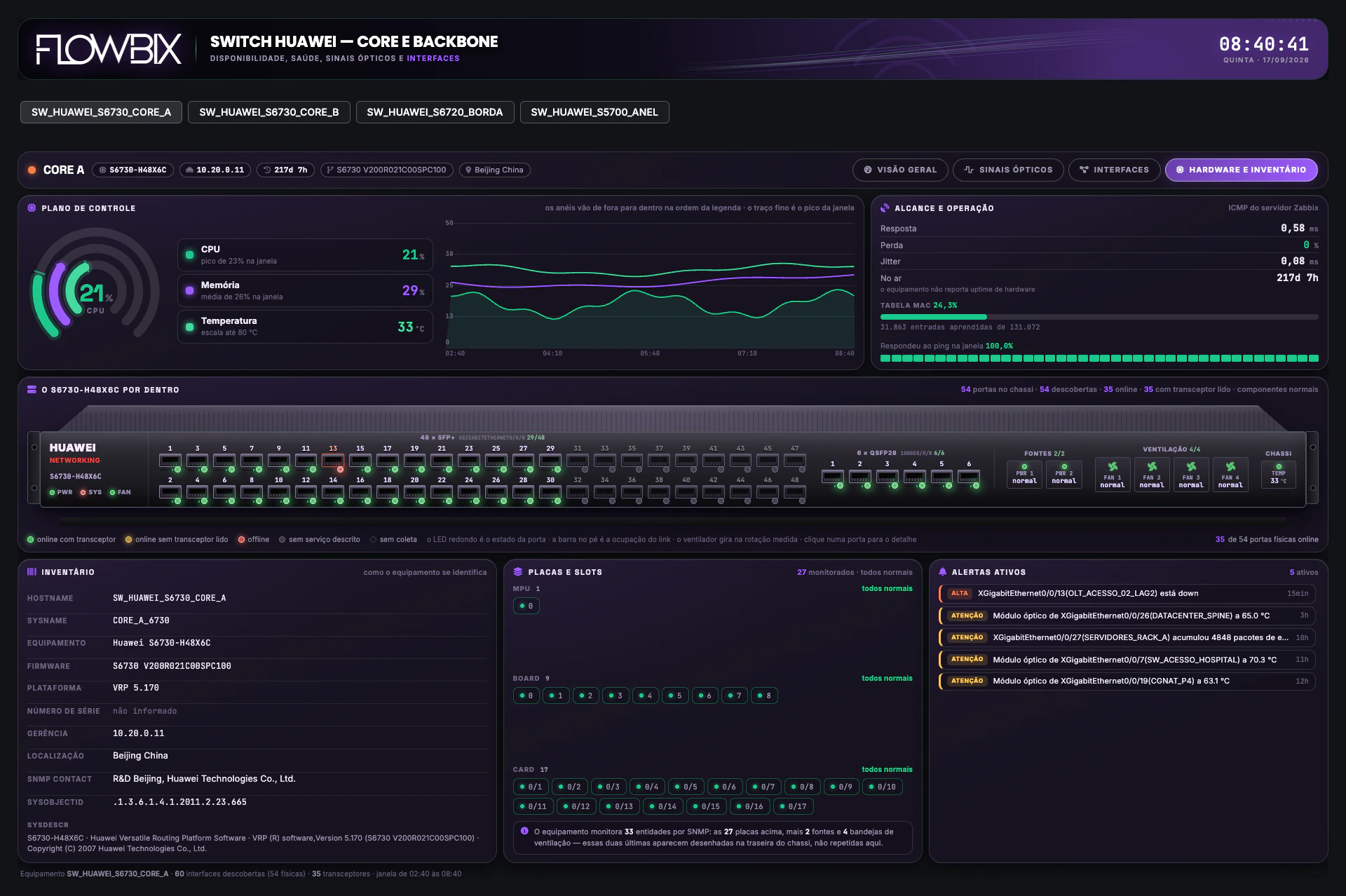

NOC do Provedor/Core e acesso/Switch Huawei · core e backbone

Print real · dashboard entregue13 / 16

Grafana · Switch Huawei · core e backbonequadro Visão geral · 4 no total

NOC do Provedor · Switch Huawei · core e backbone · Visão geral

NOC do Provedor · Switch Huawei · core e backbone · Chassi e inventário

NOC do Provedor · Switch Huawei · core e backbone · Sinais ópticos

NOC do Provedor · Switch Huawei · core e backbone · Interfaces

Role para ver o resto do quadro

13Core e acesso

Switch Huawei · core e backbone

Qual transceptor do core está perto do limite, qual porta acumula erro e o chassi está saudável?

Uptime217d 7h

Resposta ICMP0,59 ms

Tráfego de entrada32,95 Gbps

35 transceptores por margem, 5 em margem curta; o pior, XGE0/0/26, tem 2,1 dB
Chassi porta a porta: 29/48 SFP+ e 6/6 QSFP28 online, 2 fontes e 4 ventiladores
XGE0/0/13 down: alerta ALTA há 15 min e a porta 13 em vermelho no chassi
XGE0/0/27 é a única com erro: 4.848 erros e 510 descartes de entrada

Por que importa

O plantão vê qual transceptor está com pouca margem e qual porta acumula erro antes de o link cair, já sabendo em que posição do chassi mexer. O gestor tem fonte, ventilação e ocupação de porta do core numa tela só.

Quadros deste dashboard4

Na frente · Core e acesso

Switch Huawei · core e backbone Mikrotik CCR1036 · POP

NOC do Provedor/Core e acesso/Mikrotik CCR1036 · POP

Print real · dashboard entregue14 / 16

Grafana · Mikrotik CCR1036 · POPquadro Visão geral · 4 no total

NOC do Provedor · Mikrotik CCR1036 · POP · Visão geral

NOC do Provedor · Mikrotik CCR1036 · POP · Placa e inventário

NOC do Provedor · Mikrotik CCR1036 · POP · Tráfego por porta

NOC do Provedor · Mikrotik CCR1036 · POP · Interfaces

Role para ver o resto do quadro

14Core e acesso

Mikrotik CCR1036 · POP

O roteador do POP está saudável, qual enlace da base está perto do limite e onde há descarte?

Uptime217d 0h

Temperatura47 °C

Entrada nas portas físicas903,7 Mbps

ether1 ponto a ponto a 74,0% do link de 100 Mbps, com 2.184 descartes de entrada
CPU geral em 7%, mas o núcleo #7 roda a 72% entre os 36 núcleos
Placa CCR1036-8G-2S+ desenhada com LED por porta: 9 de 10 físicas online
Cobertura da coleta mostra 3 de 8 itens fora e o motivo de cada um

Por que importa

O NOC acha o enlace da base que vai saturar e a porta que está descartando sem entrar no roteador porta por porta. O gestor tem placa, inventário e o que ainda falta coletar do POP na mesma aba.

Quadros deste dashboard4
