Case · Pesagem rodoviária·Zabbix e Grafana·2026

Case · Pesagem rodoviária · 7 telas

Da portariaao ticket de peso

Sete telas que a Flowbix fez para um pátio de pesagem rodoviária: três balanças, cinco portarias com cancela, antenas RFID, impressoras de ticket e a API que valida cada TAG.

Balança rodoviáriaCélula de cargaAntena RFIDCancela de portariaPainel de LEDImpressora de ticketAPI de validaçãoLivro de pesagens

5.148,0 tpesadas em 24 horas

62,6%das ordens com peso no ticket

18/18periféricos online nas balanças

44gatilhos vigiando o pátio

Prints reais dos dashboards entregues · dados de identificação trocados

Pesagem Rodoviária/Como funciona

02 / 12

Como funciona

Da cancela para o ticket

Os dashboards acompanham peso ao vivo em cada plataforma, leituras RFID, ordens e tickets, TAGs recusadas pela API, periféricos das balanças, cancelas, impressoras e a fila de alertas.

Perda entre a antena e o ticket

O funil do RFID ao ticket mostra em que etapa as ordens se perdem e quantas cada balança fecha com peso no ticket.

Cada ordem auditável

O livro de pesagens refaz a ordem minuto a minuto: leitura da TAG, peso lido, semáforo e peso capturado.

Periférico por periférico

Antenas, painéis de LED, célula de carga e validação de cada balança, com a disponibilidade de cada um na janela.

Serviço no ar, função fora

A impressora segue online no HTTP e, mesmo assim, o gatilho do /imprimir avisa que o endpoint está inacessível.

Portarias e cancelas

3/3 entradas e 2/2 saídas no ar

3 cancelas de entrada e 2 de saída, com o serviço HTTP de cada uma

libera

Antena RFID e API

230 validadas, 7 recusadas

Antenas de entrada e saída leem a TAG, que a API de validação aprova ou recusa

valida

Balança e célula de carga

3/3 balanças respondendo

Peso ao vivo na plataforma, painéis de LED e as etapas do ciclo de pesagem

registra

Ticket e livro

144 com peso no ticket

Impressoras de ticket e o livro com cada ordem reconstruída minuto a minuto

Pesagem Rodoviária/Mapa dos dashboards

03 / 12

Mapa dos dashboards

7 telas em
3 frentes do pátio

Da portaria ao ticket de peso. Clique numa tela para ir direto a ela.

09Portarias e impressoras

10Alertas

7prints reais em 7 telasComeçar →

Pesagem Rodoviária/Pátio/Pátio de pesagem

Print real · dashboard entregue04 / 12

Grafana · Pátio de pesagemtela inteira

Pesagem Rodoviária · Pátio de pesagem · Pátio de pesagem

Role para ver o resto do quadro

04Pátio

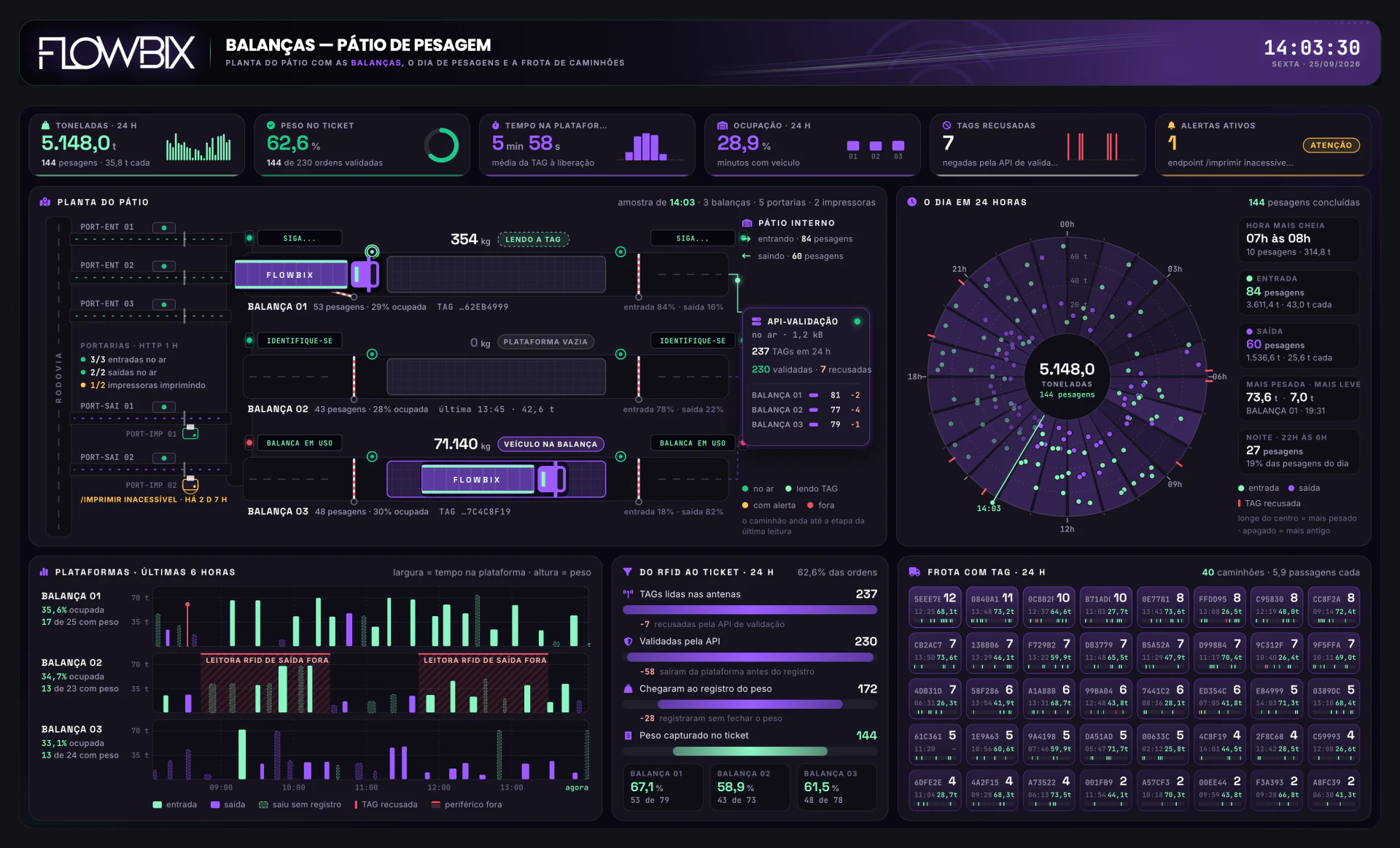

Pátio de pesagem

Quanto o pátio pesou no dia, em que etapa está cada balança e quantas ordens chegam ao ticket com peso?

Toneladas em 24 h5.148,0

Peso no ticket62,6%

Tempo na plataforma5m 58s

Do RFID ao ticket: 237 TAGs lidas, 7 recusadas pela API, 58 saíram antes do registro e 28 não fecharam o peso
Na planta, a Balança 01 lê a TAG, a 02 está vazia e a 03 tem 71.140 kg; 1 de 2 impressoras imprimindo
Leitora RFID de saída da Balança 02 fora em duas janelas; é a balança com o menor índice do funil, 58,9%
84 pesagens de entrada, com 43,0 t em média, e 60 de saída, com 25,6 t; 40 caminhões com TAG no dia

Por que importa

O gestor vê quanto o pátio pesou, em que etapa as ordens se perdem entre a antena e o ticket e quantas cada balança fecha com peso. O operador vê em que etapa está o caminhão de cada balança e qual cancela, leitora ou impressora saiu do ar.

Na frente · Pátio

Pátio de pesagem

Pesagem Rodoviária/Ciclo da pesagem/Sinótico ao vivo

Print real · dashboard entregue05 / 12

Grafana · Sinótico ao vivotela inteira

Pesagem Rodoviária · Sinótico ao vivo · Sinótico ao vivo

Role para ver o resto do quadro

05Ciclo da pesagem

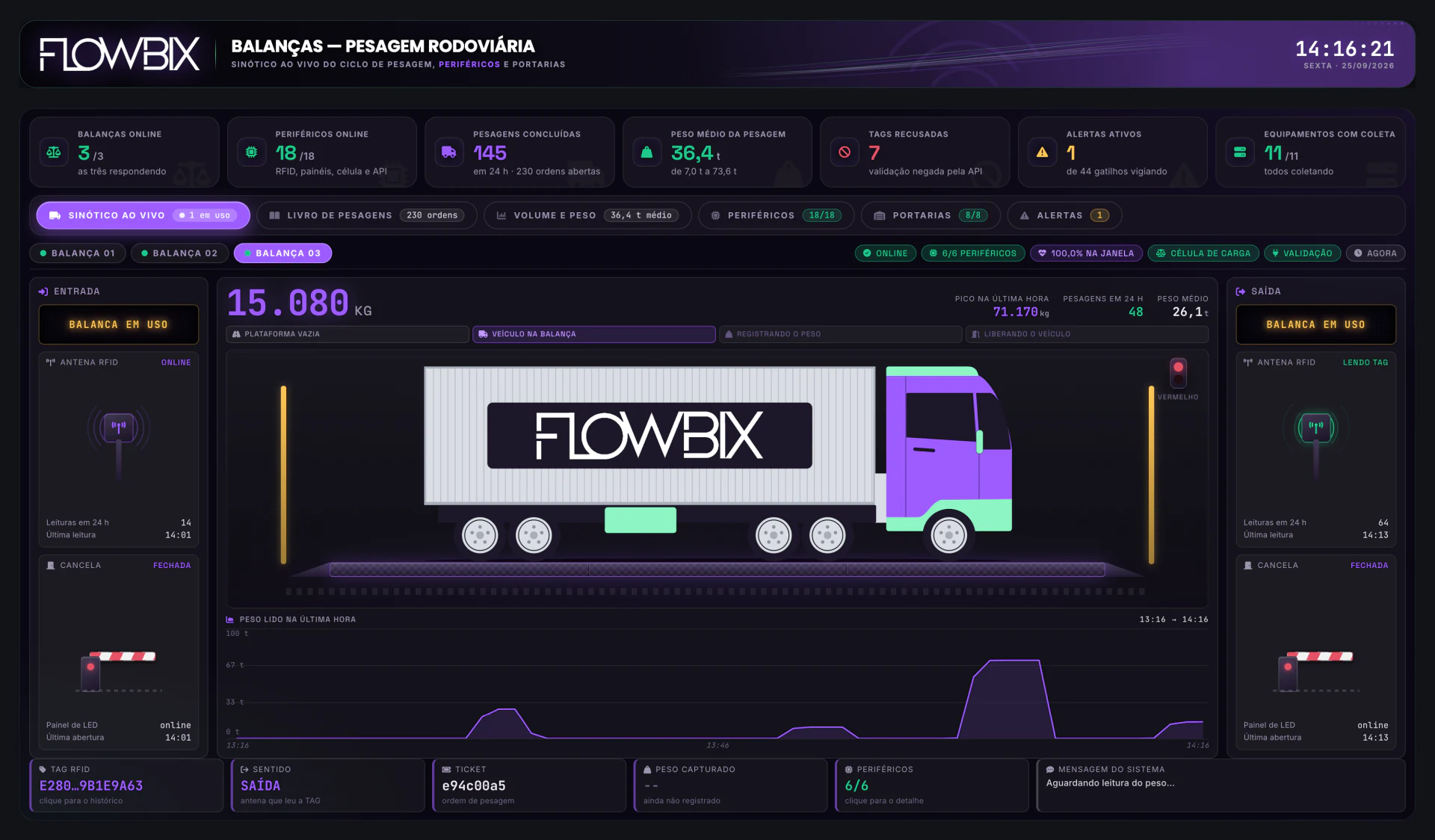

Sinótico ao vivo

O que a balança faz agora, em que etapa está a pesagem e se antena, cancela e painel de cada lado respondem?

Peso ao vivo (kg)15.080

Peso médio da balança26,1 t

Periféricos da balança6/6

Pico de 71.170 kg na última hora; agora está em Veículo na balança, com o semáforo no vermelho
Antena de saída lendo TAG, com 64 leituras em 24 h; a de entrada tem 14
Cancelas fechadas dos dois lados; a de entrada abriu pela última vez às 14:01 e a de saída às 14:13
48 pesagens em 24 h nesta balança; a ordem de saída em curso ainda aguarda a leitura do peso

Por que importa

O operador acompanha o que a balança faz agora: peso, etapa do ciclo e o estado da antena, da cancela e do painel de LED de cada lado. Se a pesagem trava, o plantão vê se faltou a leitura da TAG ou a do peso antes de acionar o técnico.

Na frente · Ciclo da pesagem

Sinótico ao vivo Livro de pesagens Volume e peso

Pesagem Rodoviária/Ciclo da pesagem/Livro de pesagens

Print real · dashboard entregue06 / 12

Grafana · Livro de pesagenstela inteira

Pesagem Rodoviária · Livro de pesagens · Livro de pesagens

Role para ver o resto do quadro

06Ciclo da pesagem

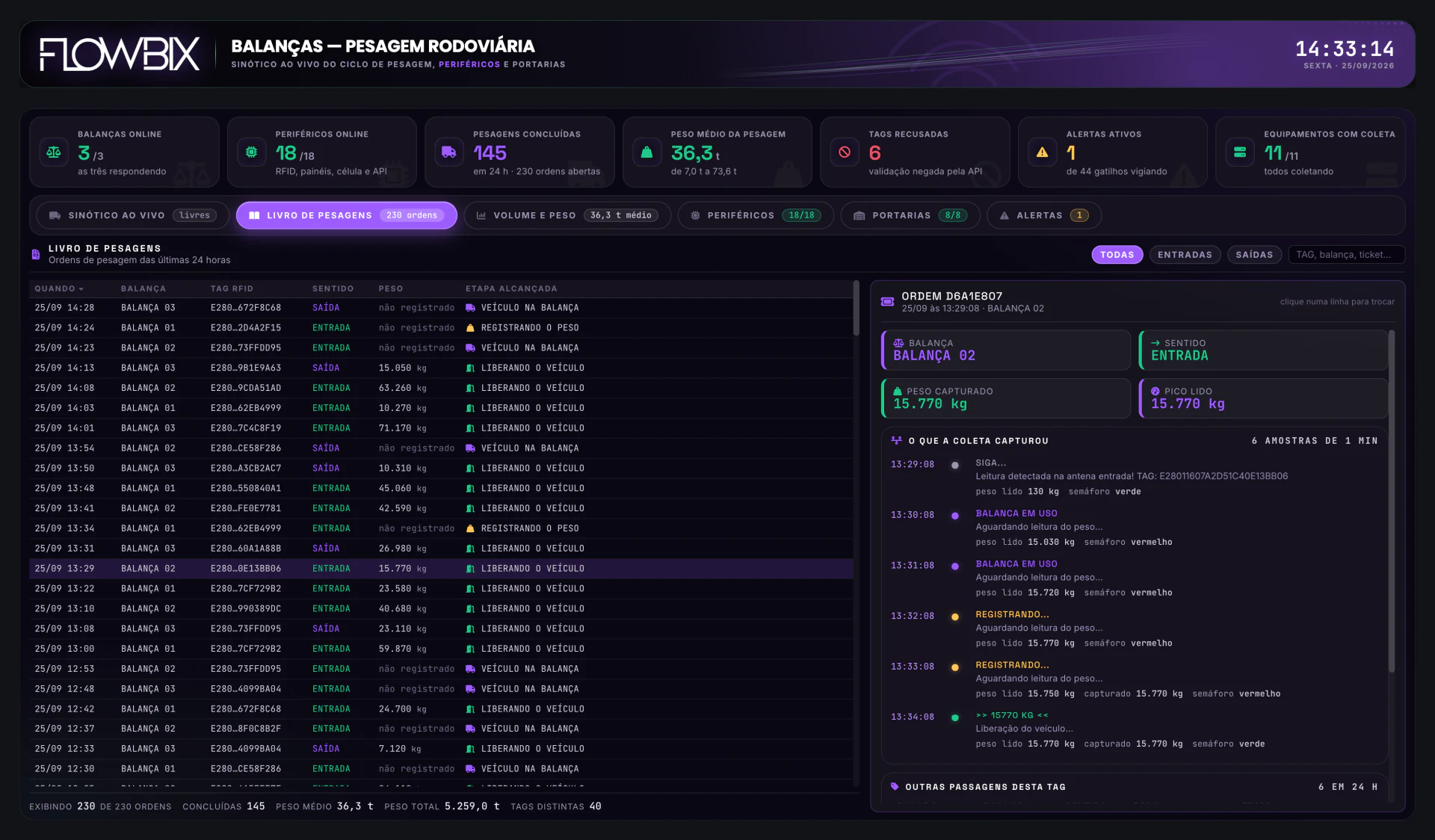

Livro de pesagens

Cada ordem de pesagem chegou ao fim, com que peso, e o que a coleta registrou minuto a minuto?

Pesagens concluídas145

Peso total (t)5.259,0

TAGs distintas40

230 ordens em 24 h; a que não fecha o peso fica como não registrado, com a etapa em que parou
Ordem em detalhe: 15.770 kg capturados na Balança 02, o mesmo valor do pico lido na plataforma
6 amostras de 1 min contam a pesagem: SIGA com 130 kg, balança em uso, registrando e liberação no verde
Da ordem aberta, o livro puxa as outras passagens da mesma TAG: 6 em 24 h

Por que importa

Cada pesagem vira uma ordem com balança, sentido, peso e etapa, e o passo a passo da coleta fica guardado para conferir depois. Quando o faturamento ou o motorista contesta um peso, o pátio mostra o que a balança leu minuto a minuto e quando liberou.

Na frente · Ciclo da pesagem

Sinótico ao vivo Livro de pesagens Volume e peso

Pesagem Rodoviária/Ciclo da pesagem/Volume e peso

Print real · dashboard entregue07 / 12

Grafana · Volume e pesotela inteira

Pesagem Rodoviária · Volume e peso · Volume e peso

Role para ver o resto do quadro

07Ciclo da pesagem

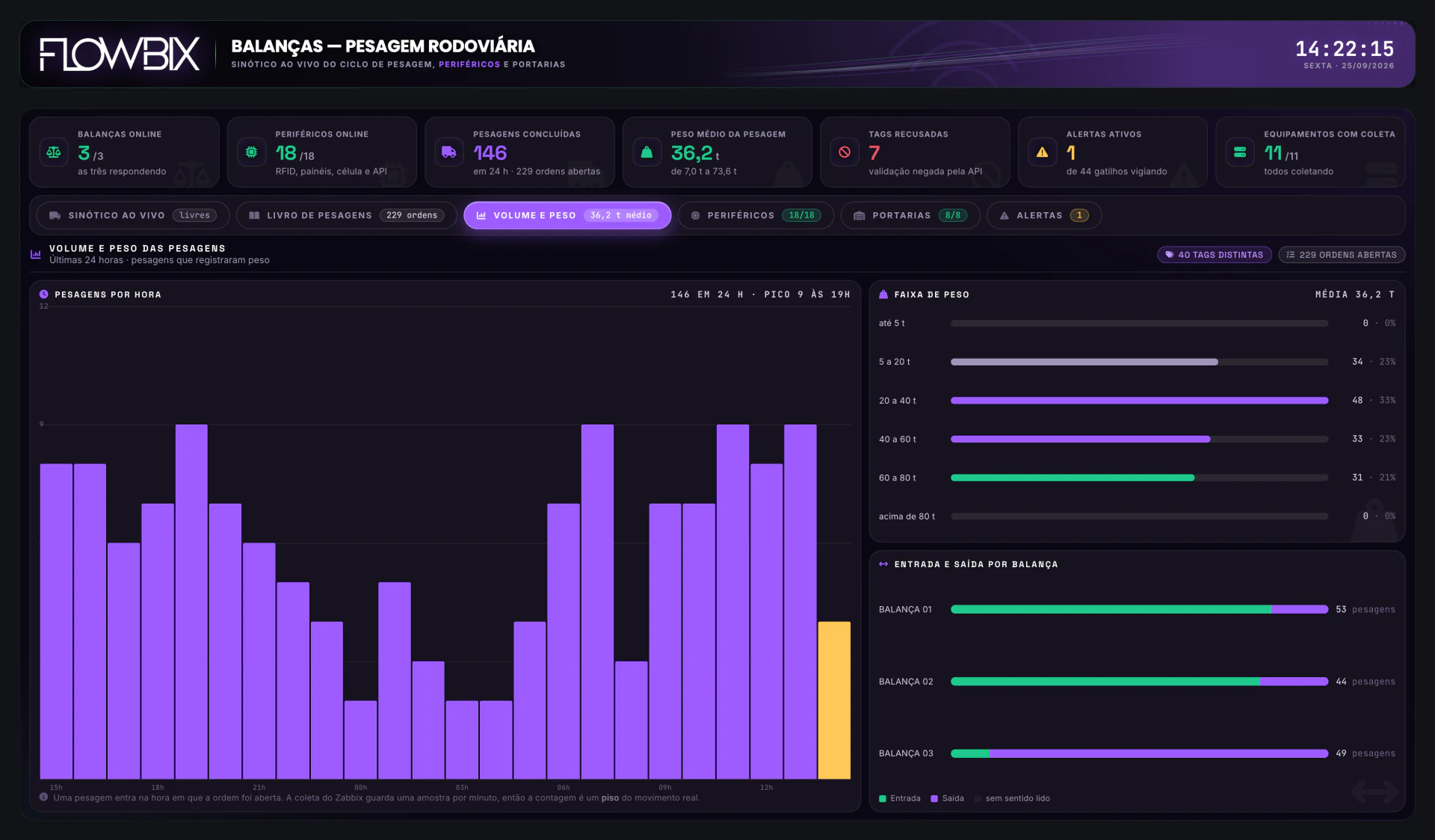

Volume e peso

Em que horas o pátio pesa mais, qual o perfil de carga dos caminhões e qual balança faz entrada ou saída?

Pesagens em 24 h146

Peso médio36,2 t

Na faixa de 20 a 40 t33%

O pico de 9 pesagens por hora às 19h volta às 07h, 11h e 13h
A faixa de 20 a 40 t lidera com 48 pesagens; até 5 t e acima de 80 t, nenhuma
As faixas de 40 a 60 t e de 60 a 80 t quase empatam: 33 e 31 pesagens, 23% e 21% do total
Balanças 01 e 02 (53 e 44 pesagens) fazem sobretudo entrada; a 03, com 49, sobretudo saída

Por que importa

O gestor vê em que horas o pátio enche e dimensiona equipe e balanças para os picos, não para a média. A faixa de peso mostra o perfil da carga que passa pela plataforma, e a divisão por sentido diz qual balança segura a entrada e qual a saída.

Na frente · Ciclo da pesagem

Sinótico ao vivo Livro de pesagens Volume e peso

Pesagem Rodoviária/Equipamentos/Periféricos

Print real · dashboard entregue08 / 12

Grafana · Periféricostela inteira

Pesagem Rodoviária · Periféricos · Periféricos

Role para ver o resto do quadro

08Equipamentos

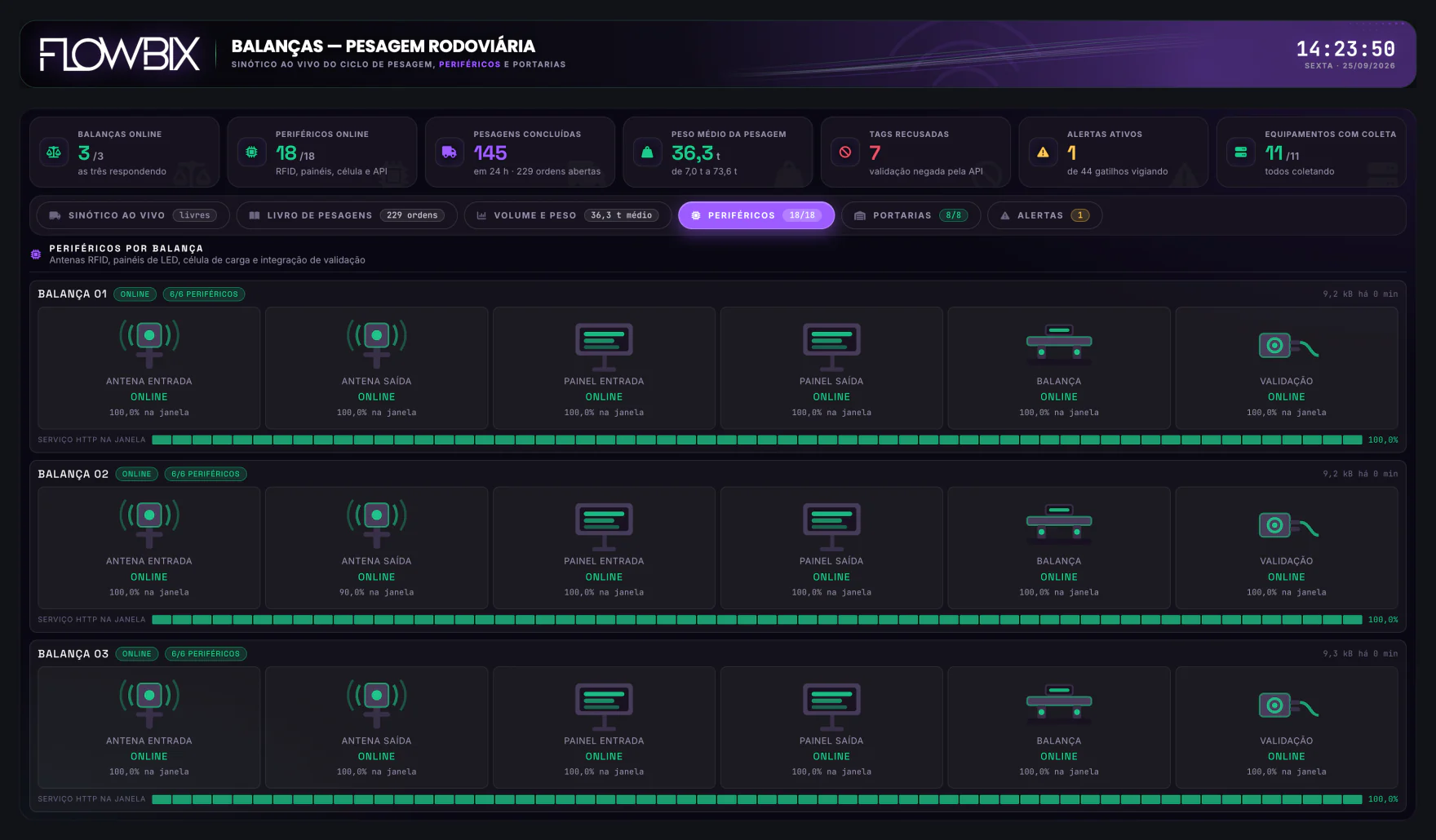

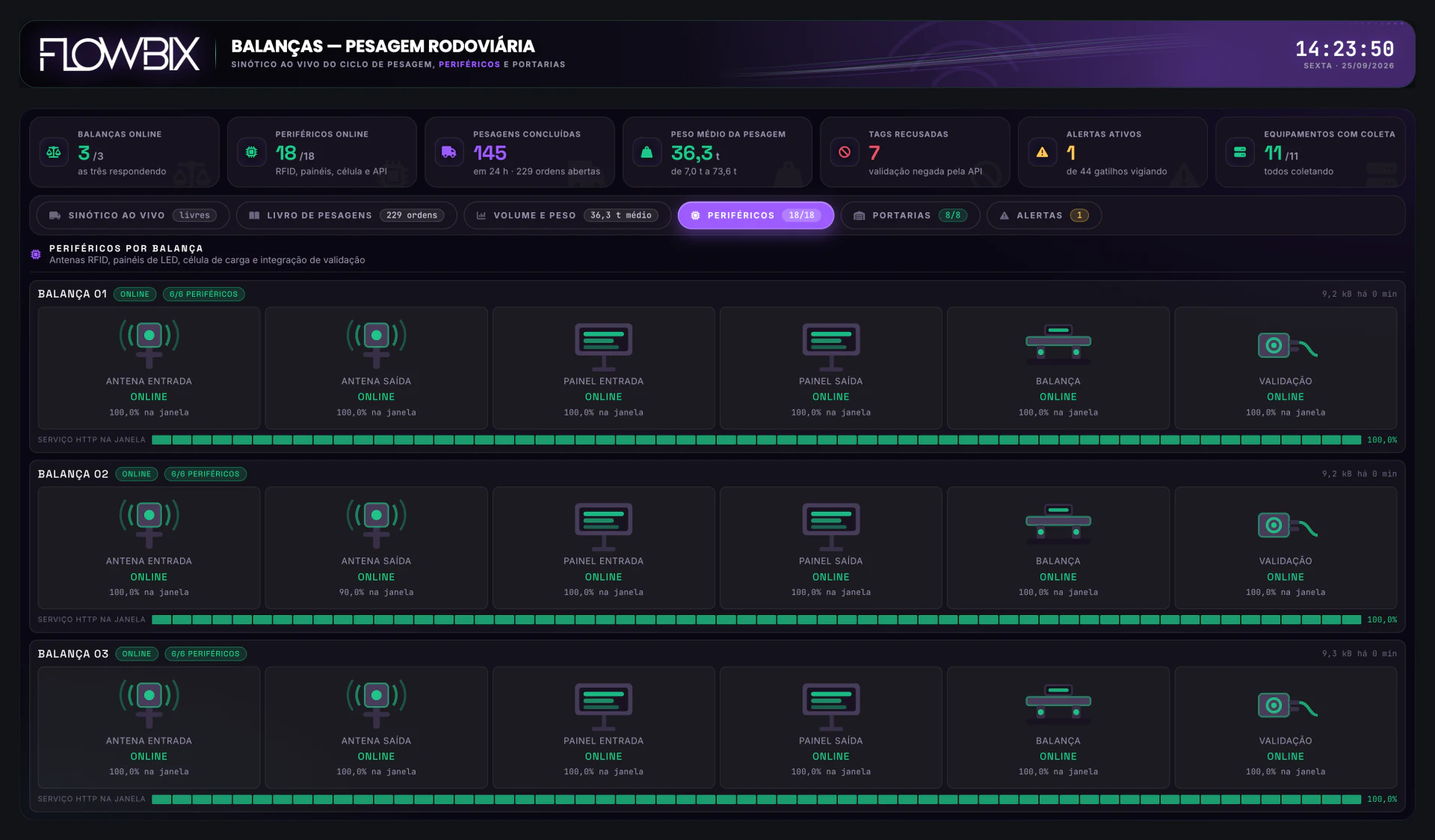

Periféricos

Qual antena, painel ou célula de carga de cada balança falhou na janela, mesmo com a balança aparecendo online?

Periféricos online18/18

Balanças online3/3

Pior periférico90,0%

6 periféricos por balança: antena RFID e painel de LED de entrada e de saída, célula de carga e validação
Na Balança 02, a antena RFID de saída segue online, mas com 90,0% na janela; as demais marcam 100,0%
Serviço HTTP de cada balança fecha a janela em 100,0%, sem nenhum trecho fora do verde
Dado mais recente de cada balança chegou há 0 min: 9,2 kB nas Balanças 01 e 02 e 9,3 kB na 03

Por que importa

O técnico vê qual peça da balança falhou (antena, painel, célula de carga ou validação) sem ir até a pista testar uma por uma. Uma antena que oscila aparece no percentual da janela mesmo com a balança online, e dá tempo de agir antes de a pesagem parar.

Na frente · Equipamentos

Periféricos Portarias e impressoras Alertas

Pesagem Rodoviária/Equipamentos/Portarias e impressoras

Print real · dashboard entregue09 / 12

Grafana · Portarias e impressorastela inteira

Pesagem Rodoviária · Portarias e impressoras · Portarias e impressoras

Role para ver o resto do quadro

09Equipamentos

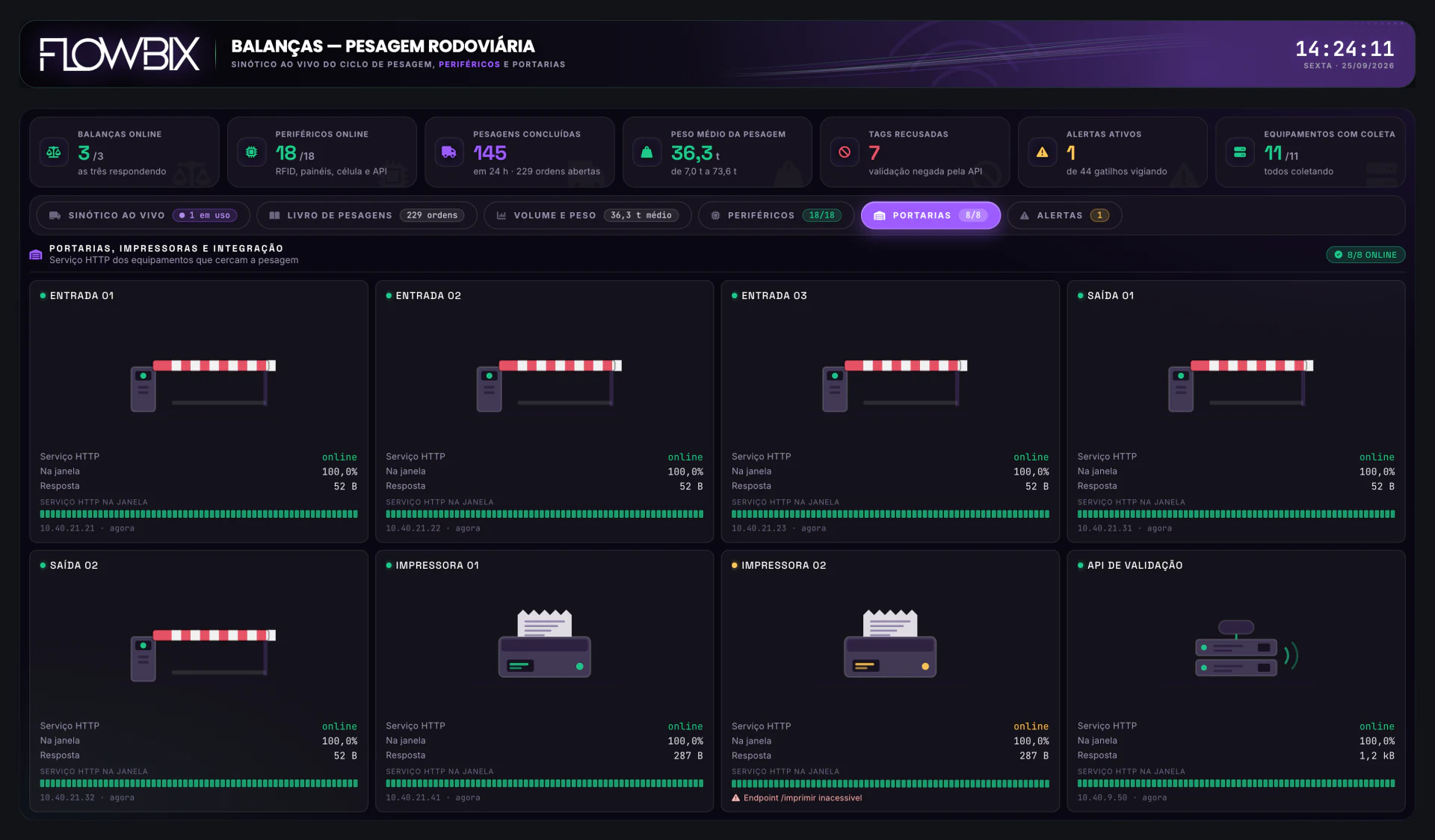

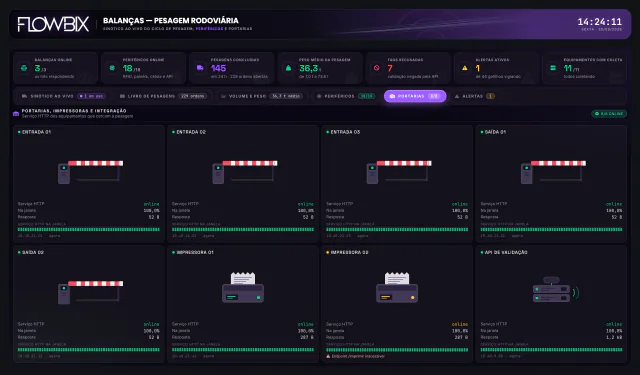

Portarias e impressoras

As cancelas, as impressoras de ticket e a API de validação estão respondendo, e alguma está no ar sem cumprir a função?

Equipamentos online8/8

Serviço HTTP na janela100,0%

Alertas ativos1

3 cancelas de entrada, 2 de saída, 2 impressoras e a API de validação, cada uma com sua régua de serviço HTTP
Impressora 02 segue online no HTTP, mas o endpoint /imprimir está inacessível e o cartão fica em âmbar
As cancelas respondem com 52 B e as impressoras com 287 B; a régua de todas fica verde na janela
A API de validação, que aprova ou recusa cada TAG, responde com 1,2 kB no mesmo painel das portarias

Por que importa

Serviço HTTP no ar não garante que a impressora emita o ticket: aqui o NOC vê o /imprimir inacessível com a impressora ainda online. Cancelas, impressoras e API de validação ficam juntas, e ninguém confunde falha de portaria com falha de balança.

Na frente · Equipamentos

Periféricos Portarias e impressoras Alertas

Pesagem Rodoviária/Equipamentos/Alertas

Print real · dashboard entregue10 / 12

Grafana · Alertastela inteira

Role para ver o resto do quadro

10Equipamentos

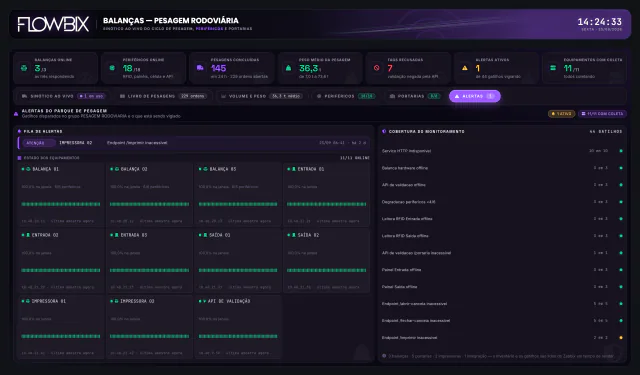

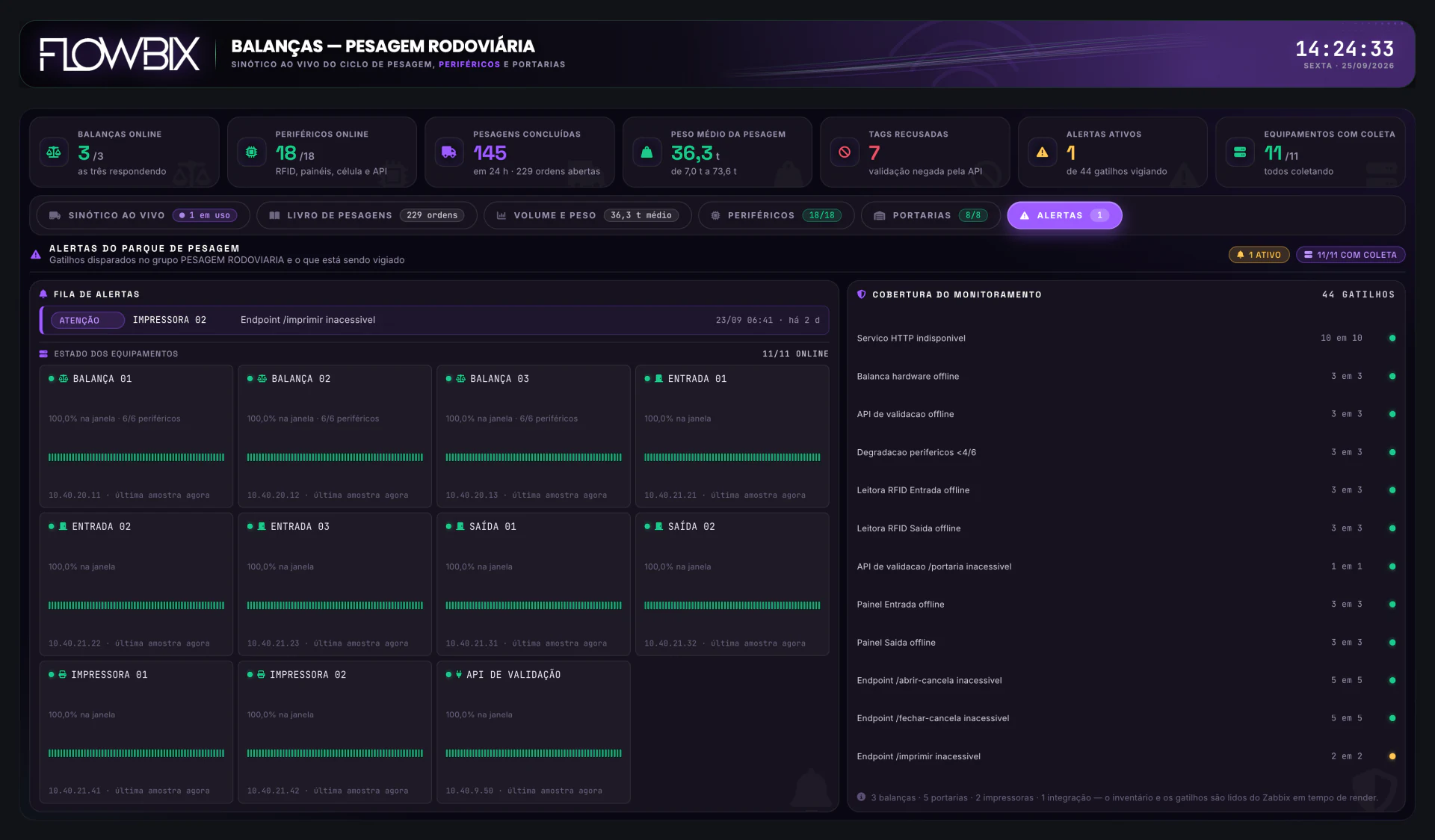

Alertas

O que está alertando no pátio agora, desde quando, e o que o monitoramento vigia em cada equipamento?

Gatilhos vigiando44

Com coleta11/11

Idade do alerta2 d

1 alerta na fila, de nível Atenção, na Impressora 02, com a data e a hora em que disparou
10 gatilhos de serviço HTTP indisponível e 5 cada para /abrir-cancela e /fechar-cancela
Há gatilho para a balança que cai abaixo de 4 de 6 periféricos, além de leitora, painel e API
Inventário de 3 balanças, 5 portarias, 2 impressoras e 1 integração lido do Zabbix sempre que a tela é desenhada

Por que importa

O gestor enxerga o que é vigiado em cada balança, portaria e impressora, e não só o que já quebrou. Um alerta aberto há 2 dias continua na fila com data e idade, e ninguém precisa lembrar de cabeça que a impressora está com problema.

Na frente · Equipamentos

Periféricos Portarias e impressoras Alertas
