Planta Conectada · Cobertura Wi-Fi

Planta Conectada · Planta geral em camadas

Planta Conectada · Efeito dominó

Unidade de autopeças·5 prédios · 140 dispositivos·2026

Planta Conectada · 8 dashboards

Um switch reinicioue a linha parou

Os 8 dashboards da Flowbix de uma unidade de autopeças vista como maquete 3D, em prints reais: 5 prédios, 140 dispositivos em 5 camadas e 3 linhas de produção. Às 10:39, o reinício do SW-GAL-02 virou 34 alarmes em 5 sistemas, e a Montagem LM-01 só voltou 9 min 42 s depois.

Maquete 3D da unidadePlanta em 5 camadasWi-Fi por bandaPontos cegos em m²Retenção × 30 diasPoE, fibra e nobreaksOEE das linhas e CLPsCascata entre camadas

34alarmes, 5 sistemas, 1 causa: SW-GAL-02

8.482 m²de pontos cegos, 52,8 % das 7 áreas

22,7 dde imagem no DVR-01, contra 30 exigidos

69,1 %de OEE na Estamparia, meta de 85 %

Prints reais dos dashboards da Flowbix · 19/10/2026

Planta Conectada/Como funciona

02 / 13

Como funciona

Cinco camadas na mesma maquete

A unidade vira uma maquete 3D em cinco pisos, da estrutura à produção. Cada lente pinta na planta o que mede, do sinal de cada AP ao leque de cada câmera e ao estado de cada máquina, e marca a ocorrência no prédio onde está. O Efeito dominó junta numa cascata o que caiu em cada camada.

Um reinício, 34 alarmes, 1 causa

O SW-GAL-02 reiniciou às 10:39:23 e a queda desceu pelas camadas: LM-01 parada em +0,3 s, 9 câmeras sem vídeo em +1,9 s e 4 APs desassociados em +21 s.

8.482 m² que câmera nenhuma vê

As 42 câmeras têm vídeo, mas 52,8 % do total das sete áreas fica cego. O Perímetro soma 2.576 m² cegos; o Administrativo, o menos visto, tem só 15,3 % à vista.

O DVR-01 guarda 22,7 dias

Com o disco cheio, o DVR-01 sobrescreve e fica 7,3 d abaixo dos 30 exigidos. O NVR-02, com 55 setores realocados no HDD3, cai a 22,4 d em 21/10 na previsão.

Estamparia em 69,1 % de OEE

Contra a meta de 85 %, só a Montagem LM-01 passa, com 92,3 %. A Estamparia tem disponibilidade de 75,0 %, e às 14:06 a PR-02 estava em troca de matriz havia 18 min.

Rede, Wi-Fi e câmeras

37/37 APs, 42/42 câmeras

12 switches, 6 enlaces de fibra, o PoE e 5 nobreaks; 37 APs, 42 câmeras e os discos de 3 NVRs e 1 DVR

empilha

Linhas e CLPs

18/20 produzindo

Prensas, células de solda e a Montagem LM-01, o CLP de cada área, o ar comprimido e cada parada com motivo

liga

Dashboards Flowbix

8 dashboards, 1 maquete

A unidade em maquete 3D, sete lentes sobre ela e a cascata que liga o alarme de origem ao que caiu junto

aponta

Turno, TI e manutenção

3 ocorrências, 1 em alto

Quem assume o turno vê no menu as 3 ocorrências abertas e onde estão; cada equipe abre a lente da sua área

Planta Conectada/Mapa dos dashboards

03 / 13

Mapa dos dashboards

8 dashboards em
3 frentes

Os 8 dashboards na ordem do menu: o menu e a planta geral, as quatro lentes da infraestrutura, do Wi-Fi à rede, e a produção com o efeito dominó. Os de tela única vêm com 4 zooms; os com abas, aba por aba e com zooms.

A unidade 2 dashboards · 10 vistas

As camadas 4 dashboards · 20 vistas

Produção e correlação 2 dashboards · 10 vistas

A unidade de autopeças

140dispositivos

37pontos de acesso

42câmeras

4gravadores

12switches

20máquinas

Tela cheia

40 vistas na resolução original

Clique num print para ampliar; as setas passam por todas as vistas, na ordem do deck.

cliqueampliarodazoom←→trocaEscfecha

tela inteira + 4 zooms

04A unidadeMenu das sete lentes

tela inteira + 4 zooms

05A unidadePlanta geral em camadas

3 abas + 2 zooms

06As camadasCobertura Wi-Fi

2 abas + 3 zooms

07As camadasCFTV e pontos cegos

4 abas + 1 zoom

08As camadasDVRs e NVRs

tela inteira + 4 zooms

09As camadasRede convergente

tela inteira + 4 zooms

10Produção e correlaçãoChão de fábrica

2 abas + 3 zooms

11Produção e correlaçãoEfeito dominó

Planta Conectada/A unidade/Menu das sete lentes

Print real · dashboard Flowbix04 / 13

Flowbix · Planta Conectada · Menuvista 1 de 5 · Tela inteira

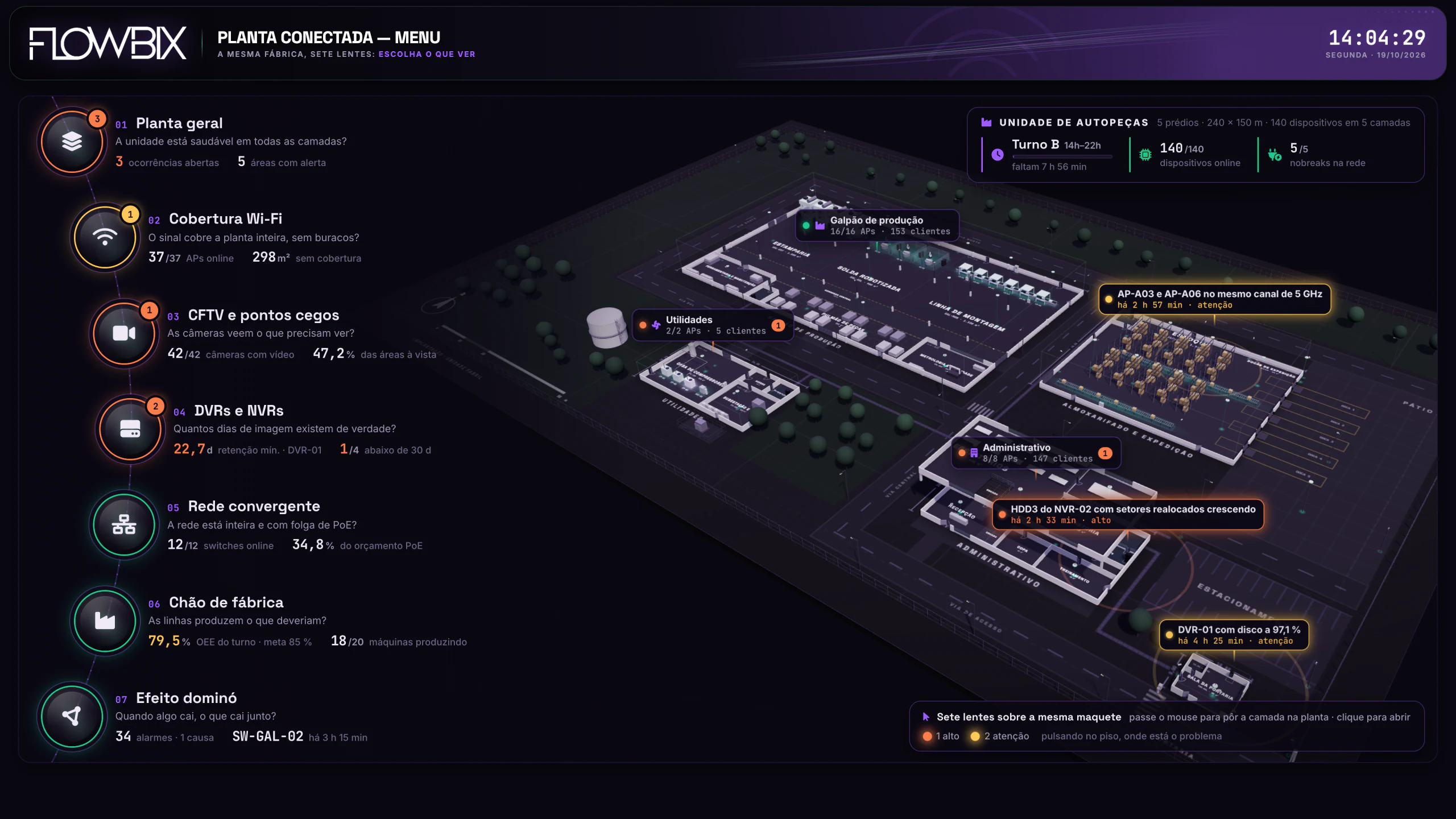

Planta Conectada · Menu das sete lentes · Tela inteira

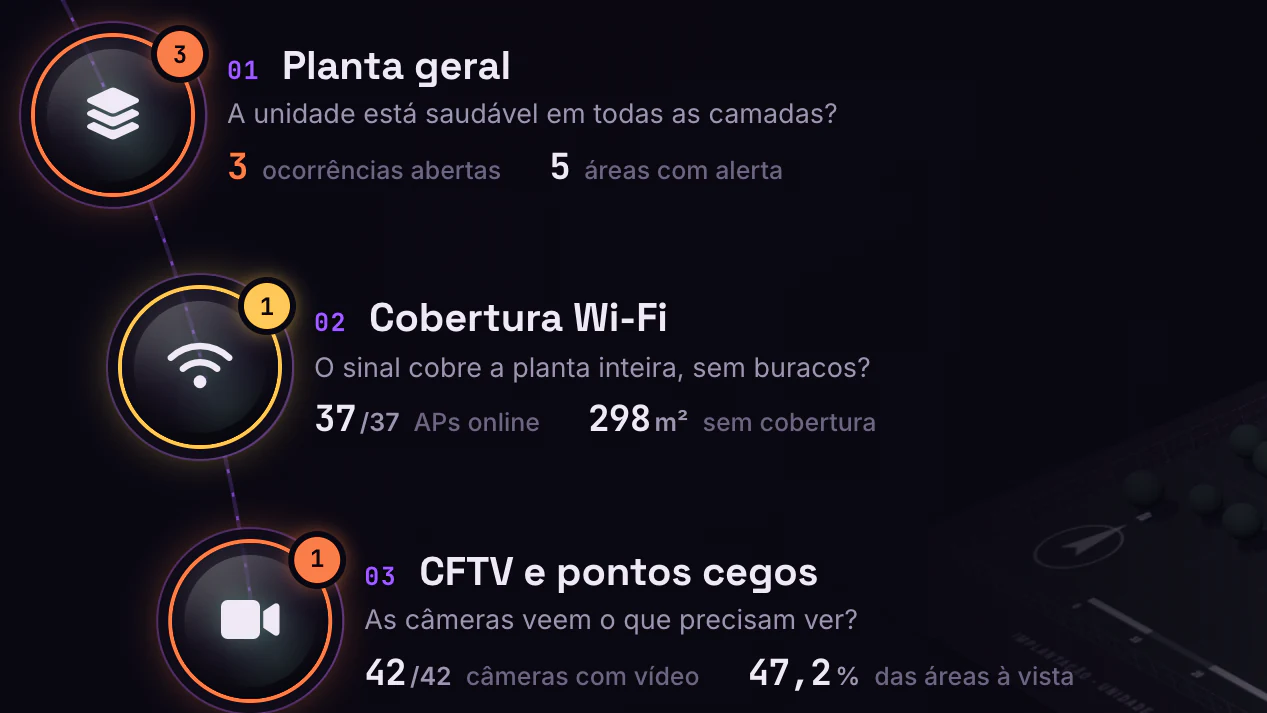

Planta Conectada · Menu das sete lentes · Lentes 01 a 03

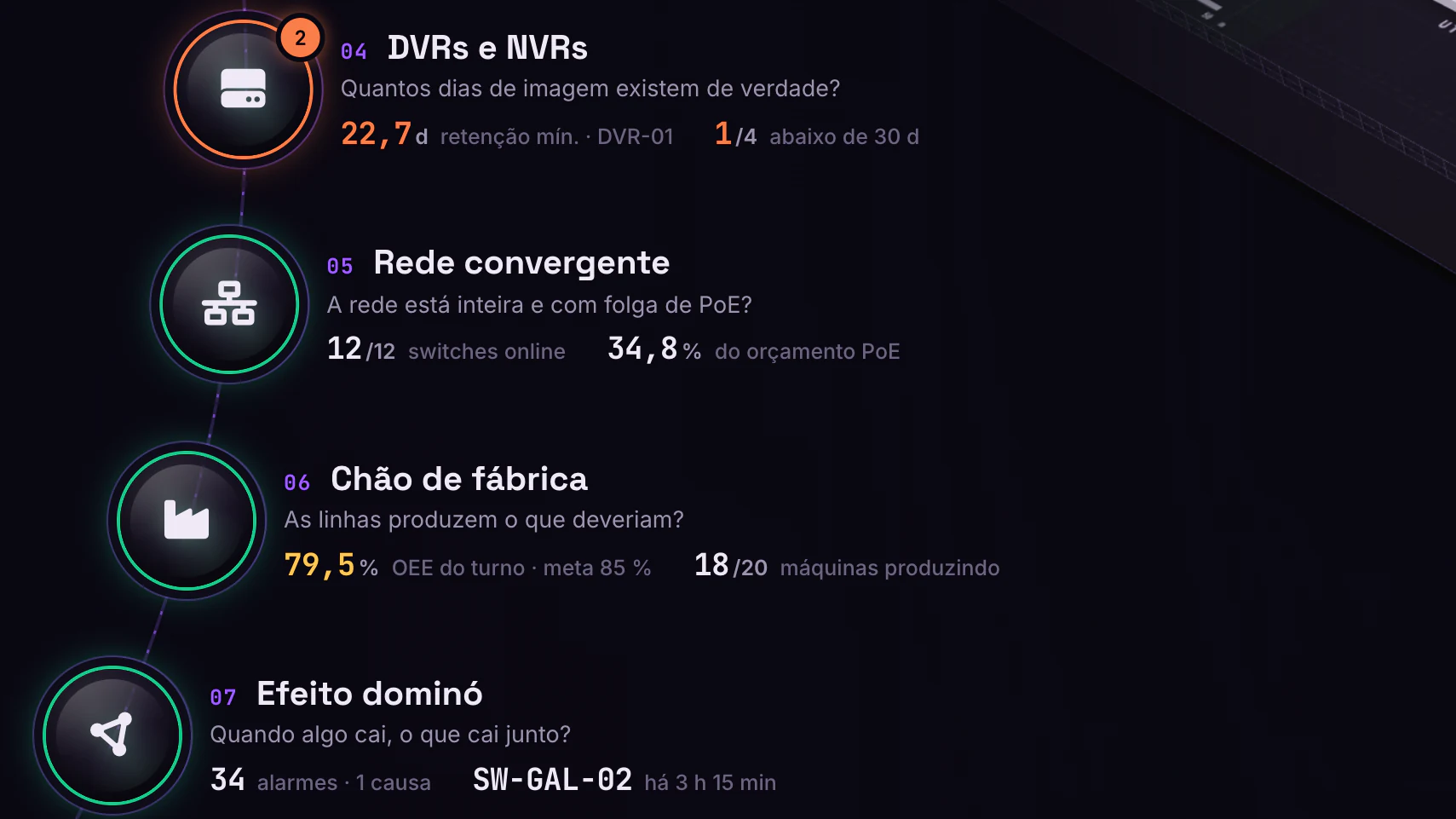

Planta Conectada · Menu das sete lentes · Lentes 04 a 07

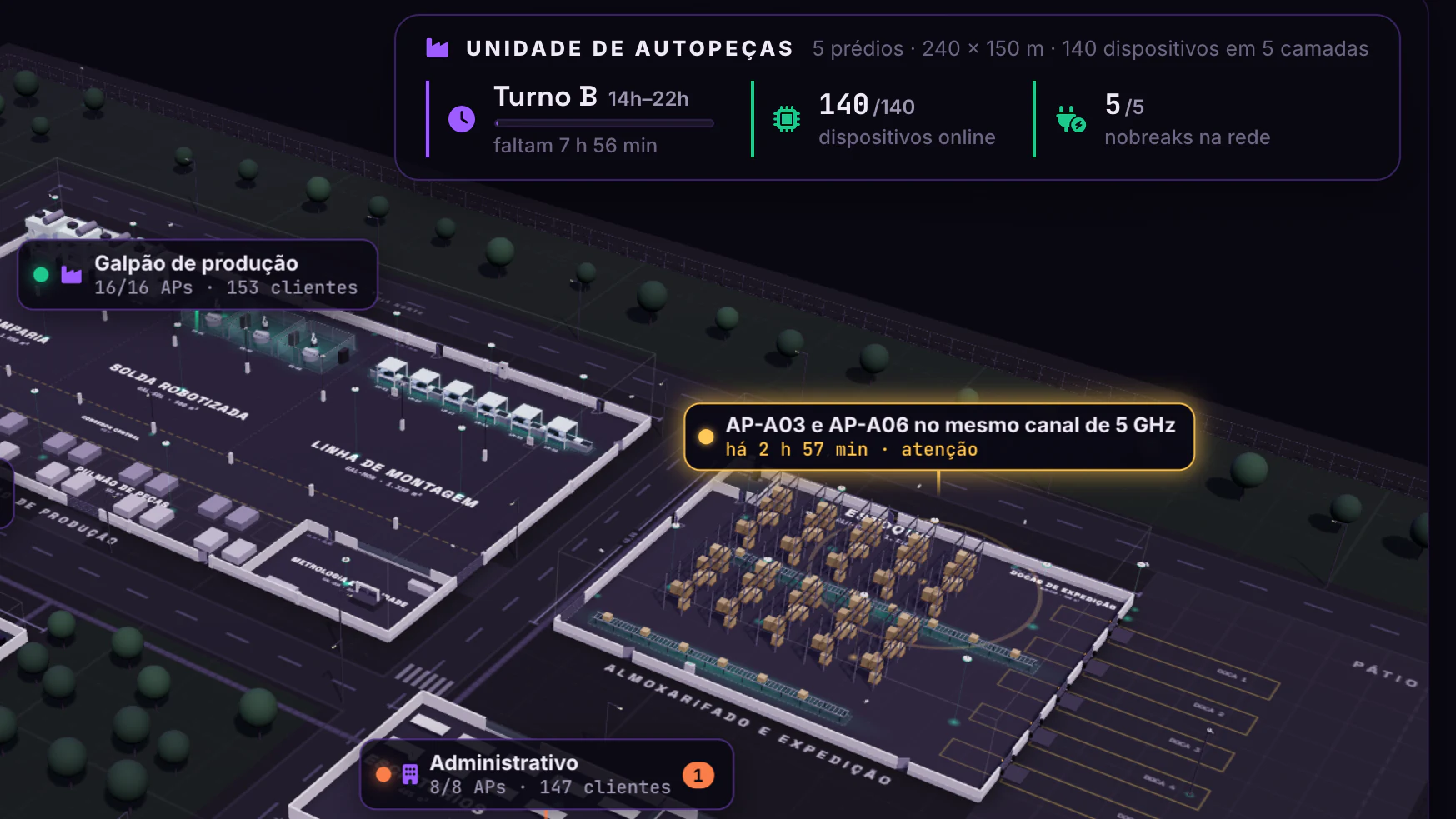

Planta Conectada · Menu das sete lentes · Unidade, turno B e 5 GHz

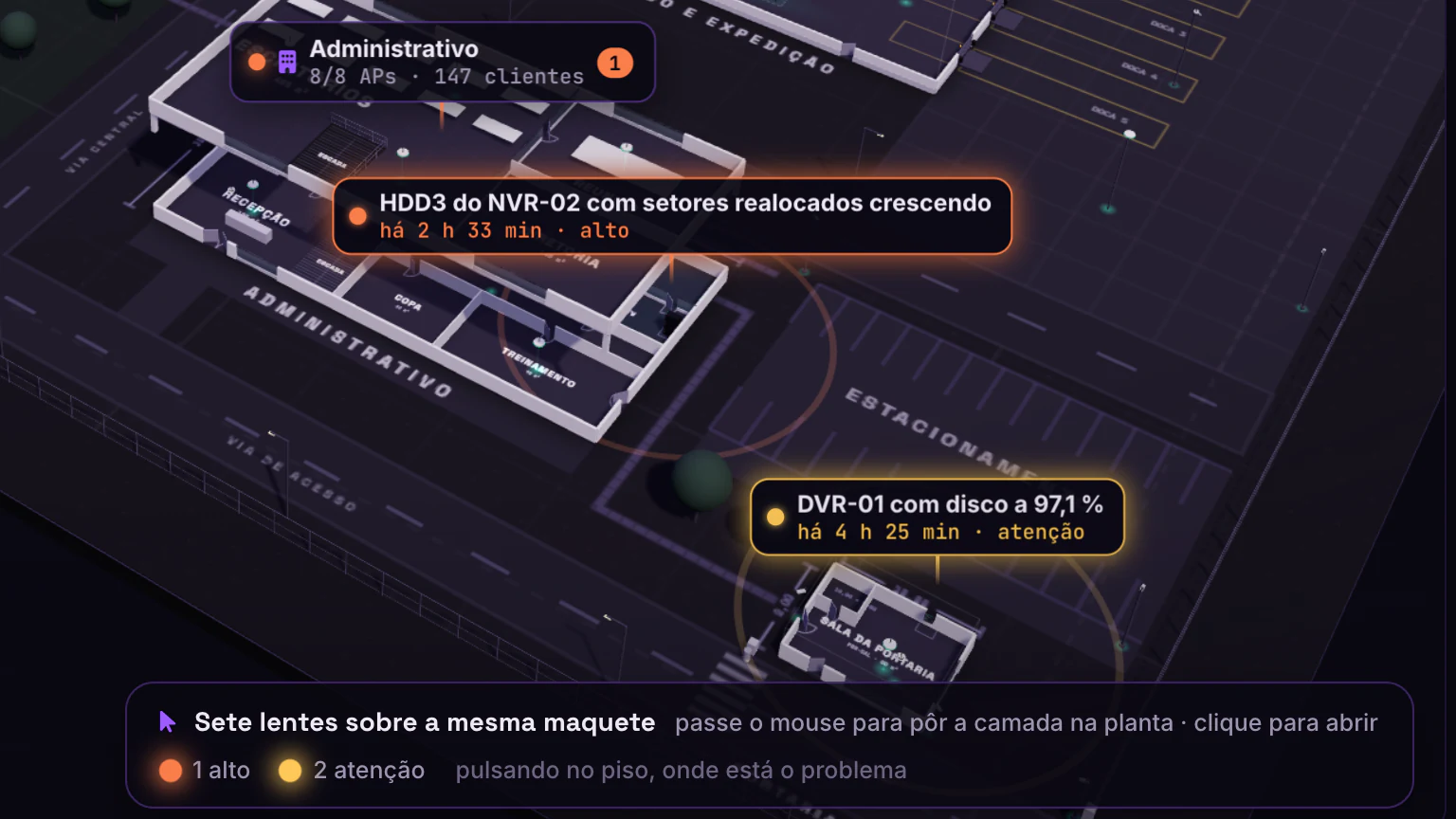

Planta Conectada · Menu das sete lentes · Os discos do NVR-02 e do DVR-01

Role para ver o resto do quadro

Vista 1 de 5 · Tela inteiraÀ esquerda, as sete lentes, cada uma com a sua pergunta e dois indicadores; à direita, a maquete 3D da unidade de autopeças, com o cartão do turno B e as 3 ocorrências abertas pulsando no piso.

04A unidade

Menu das sete lentes

Como está a unidade de autopeças neste turno, onde estão as ocorrências abertas e por qual das sete lentes começar?

Dispositivos no ar140/140

Ocorrências agora3

Nobreaks na rede5/5

Às 14:04 de segunda, 19/10, o turno B, das 14h às 22h, tinha 7 h 56 min pela frente, com os 140 dispositivos da unidade online e os 5 nobreaks na rede.
A ocorrência alta é o HDD3 do NVR-02, com setores realocados crescendo; em atenção, o DVR-01, com disco a 97,1 %, e AP-A03 e AP-A06 no mesmo canal de 5 GHz.
Wi-Fi com 37/37 APs online e 298 m² sem cobertura; 42/42 câmeras com vídeo e 47,2 % das áreas à vista; retenção mínima de 22,7 d, no DVR-01.
No chão de fábrica, OEE do turno em 79,5 %, meta de 85 %, e 18 de 20 máquinas produzindo; o Efeito dominó marca 34 alarmes e 1 causa, SW-GAL-02, há 3 h 15 min.

Por que importa

O menu junta numa tela o estado da unidade e a entrada de cada lente: cada uma traz a sua pergunta e dois indicadores, e as ocorrências pulsam no ponto da maquete onde está o problema. Quem assume o turno vê os 140 dispositivos online e sabe que, das 3 ocorrências abertas, a única em nível alto é o HDD3 do NVR-02.

Na frente · A unidade

Menu Planta geral

Planta Conectada/A unidade/Planta geral em camadas

Print real · dashboard Flowbix05 / 13

Flowbix · Planta Conectada · Planta geralvista 1 de 5 · Tela inteira

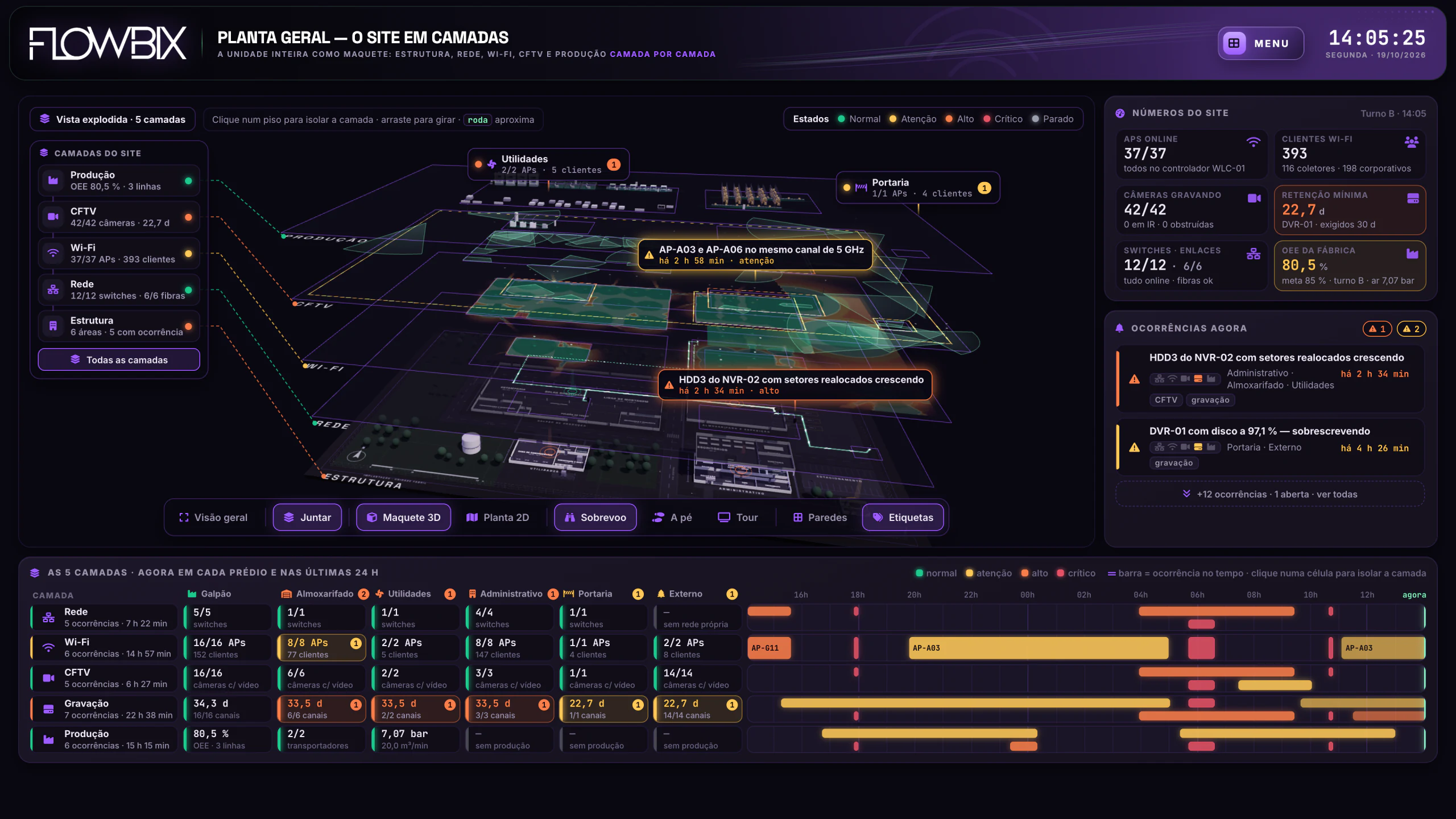

Planta Conectada · Planta geral em camadas · Tela inteira

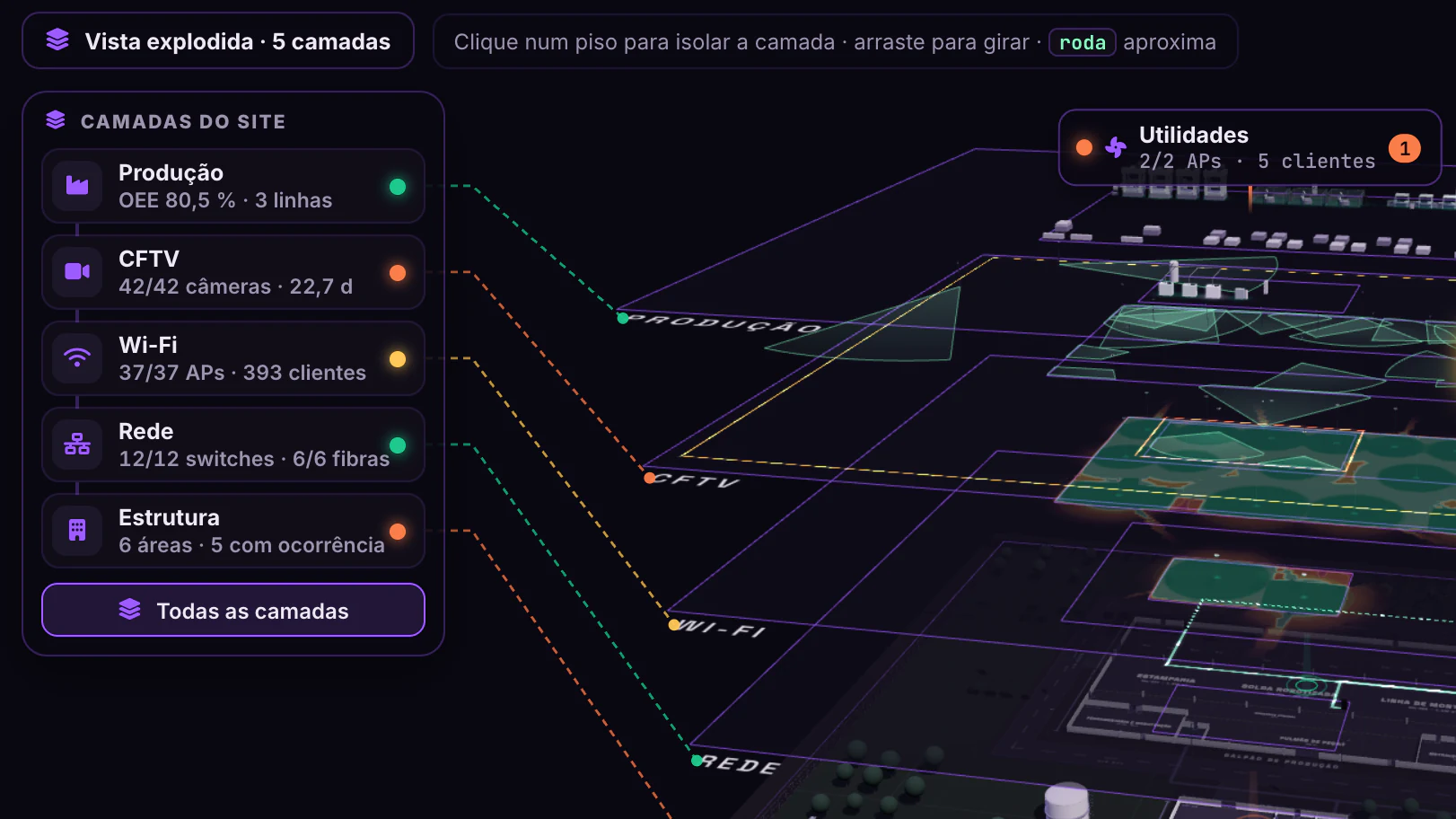

Planta Conectada · Planta geral em camadas · Camadas do site

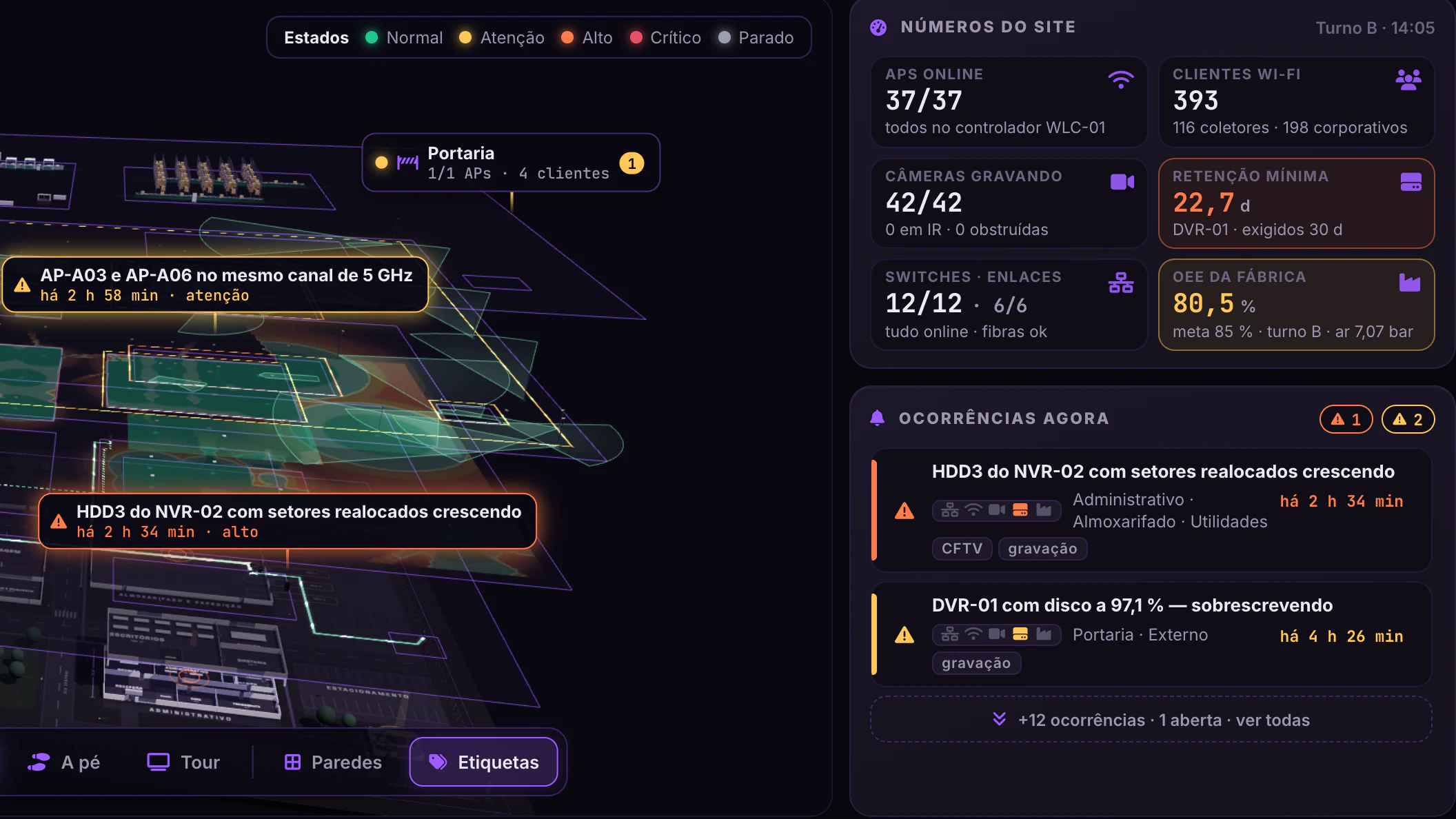

Planta Conectada · Planta geral em camadas · Números e ocorrências agora

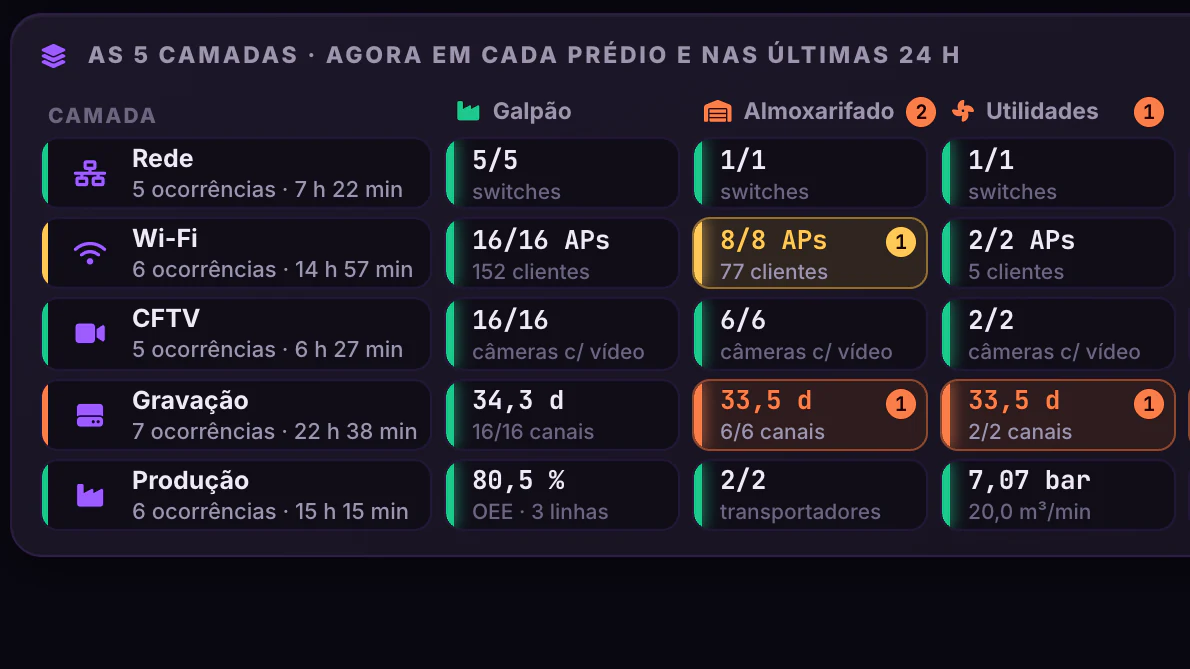

Planta Conectada · Planta geral em camadas · Camada por prédio, agora

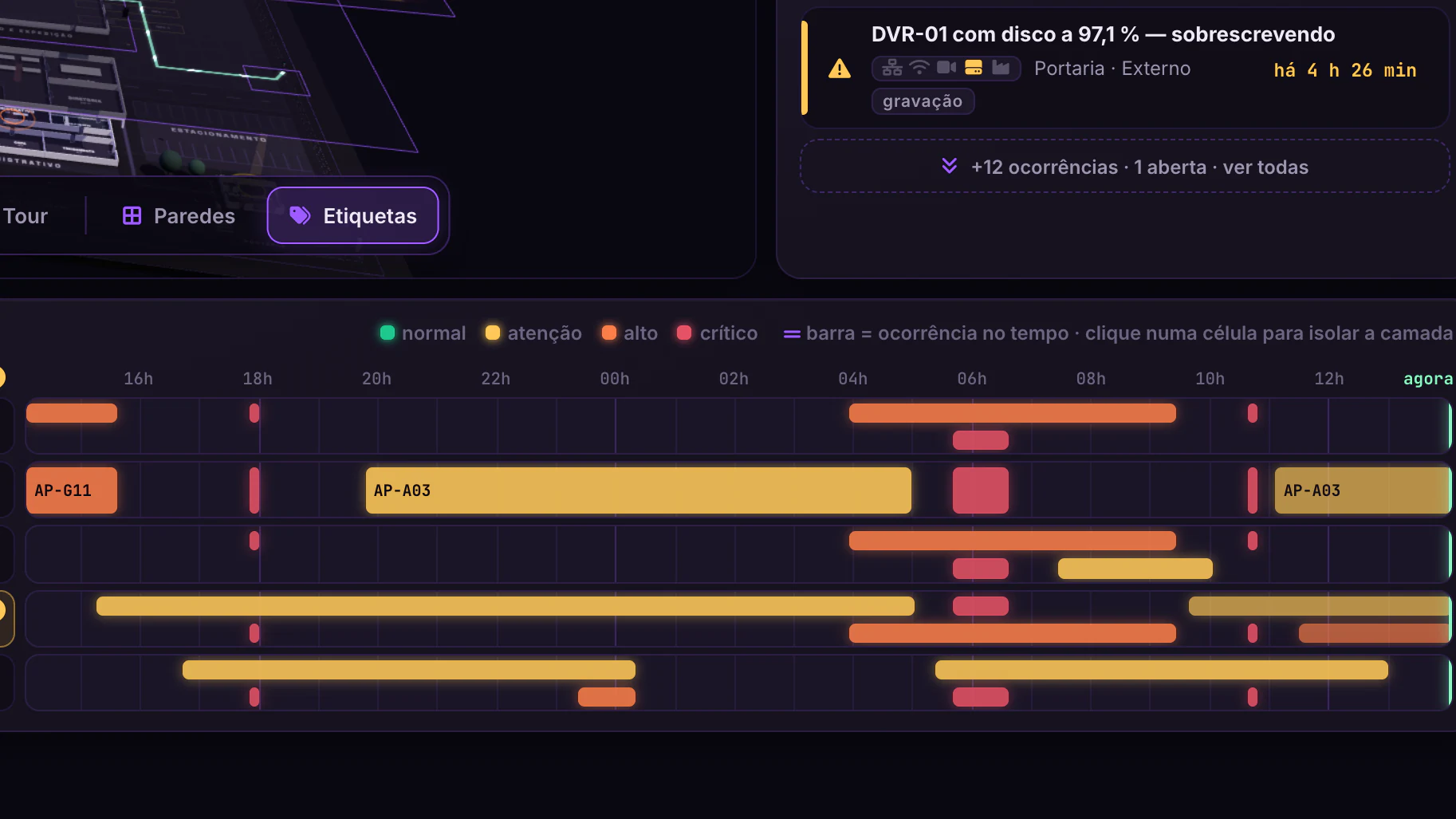

Planta Conectada · Planta geral em camadas · As últimas 24 h

Role para ver o resto do quadro

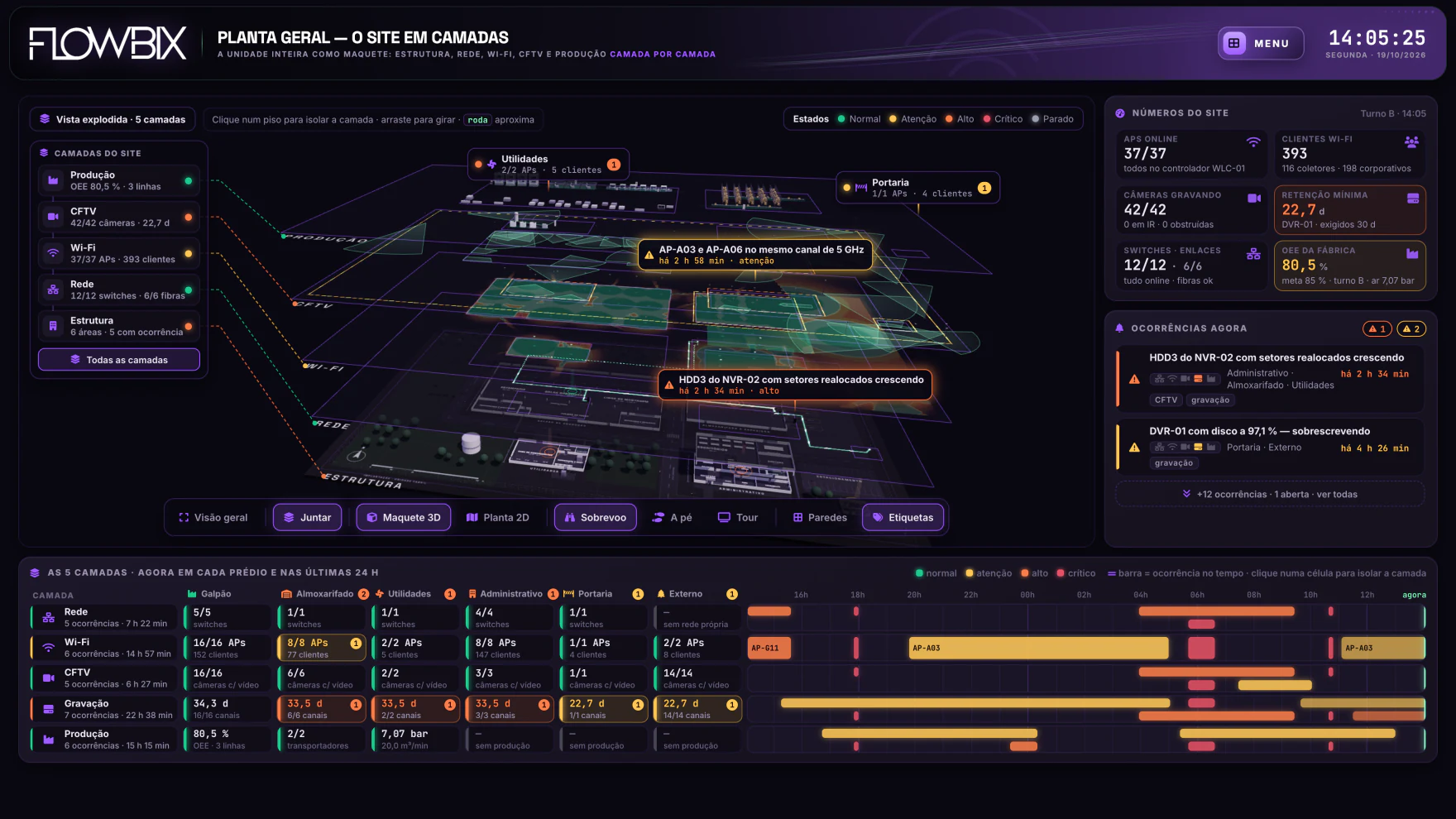

Vista 1 de 5 · Tela inteiraA maquete 3D separa a unidade em cinco pisos, da estrutura à produção, com os números do site e as ocorrências à direita; embaixo, cada camada em cada prédio, agora e nas últimas 24 h.

05A unidade

Planta geral em camadas

Como está a unidade agora, camada por camada e prédio por prédio, e que ocorrências marcaram as últimas 24 h?

Pisos em alerta3 de 5

Enlaces de fibra6/6

OEE da fábrica80,5 %

Nos números do site, nada está fora do ar: 37/37 APs, 42/42 câmeras com vídeo, 12/12 switches e 6/6 fibras. Às 14:05, o OEE do turno B é 80,5 %, meta 85 %.
A retenção mínima é de 22,7 d, no DVR-01, abaixo dos 30 d exigidos; o disco dele está a 97,1 % e sobrescrevendo há 4 h 26 min, na Portaria e no Externo.
O HDD3 do NVR-02 tem setores realocados crescendo há 2 h 34 min, em alto, e o AP-A03 e o AP-A06 dividem o mesmo canal de 5 GHz há 2 h 58 min, em atenção.
Em 24 h, a Gravação somou 7 ocorrências e 22 h 38 min. As cinco camadas entraram em crítico juntas três vezes: perto das 18h, das 6h e das 10h45.

Por que importa

Com estrutura, rede, Wi-Fi, CFTV e produção empilhados na mesma maquete, a fábrica vê em que prédios cada ocorrência está e que camadas ela toca. Hoje as 42/42 câmeras têm vídeo, mas o DVR-01 guarda só 22,7 d, contra 30 d exigidos, e o OEE do turno B está em 80,5 %, com meta de 85 %.

Na frente · A unidade

Menu Planta geral

Planta Conectada/As camadas/Cobertura Wi-Fi

Print real · dashboard Flowbix06 / 13

Flowbix · Planta Conectada · Cobertura Wi-Fivista 1 de 5 · 2,4 GHz

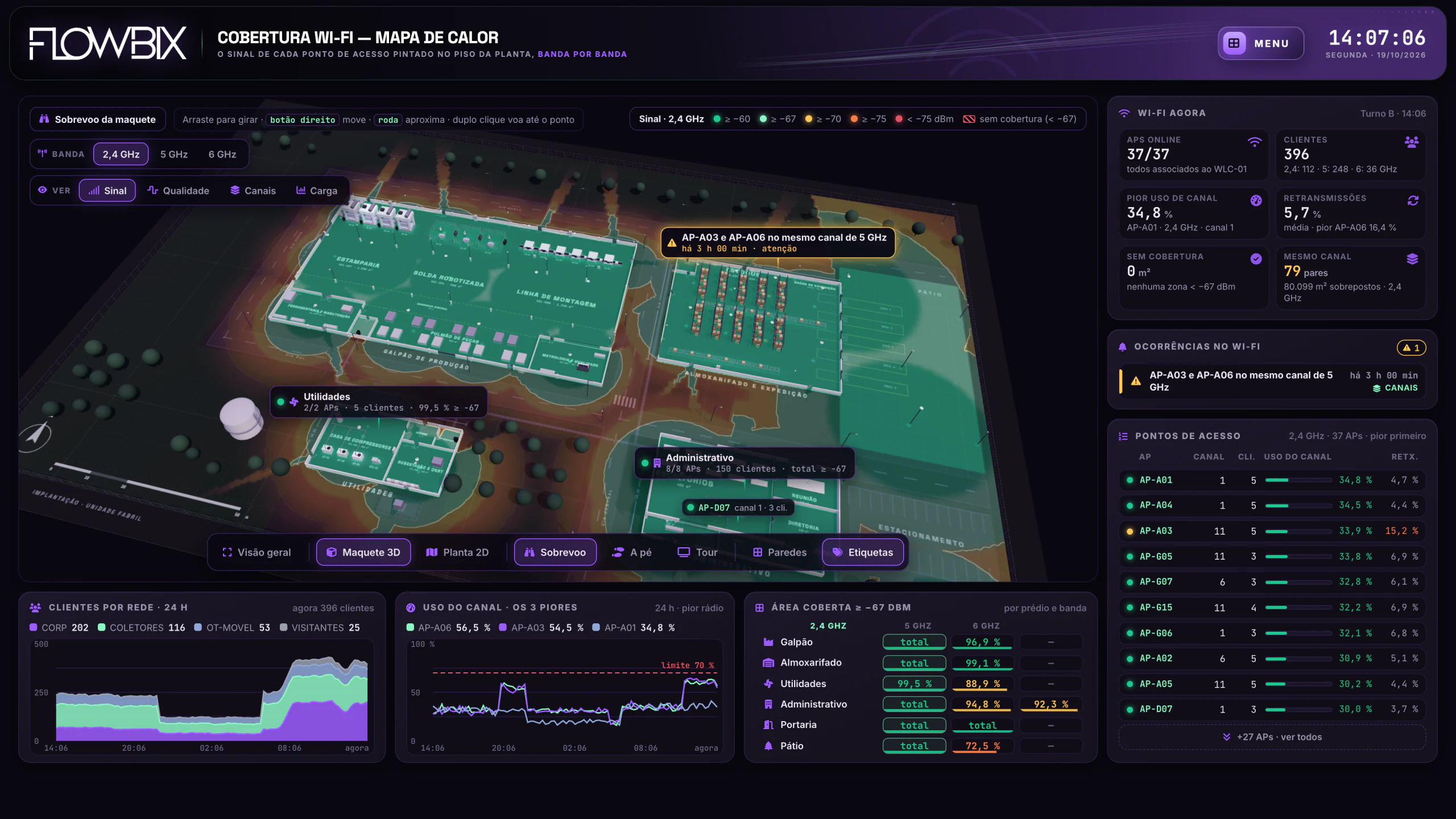

Planta Conectada · Cobertura Wi-Fi · 2,4 GHz

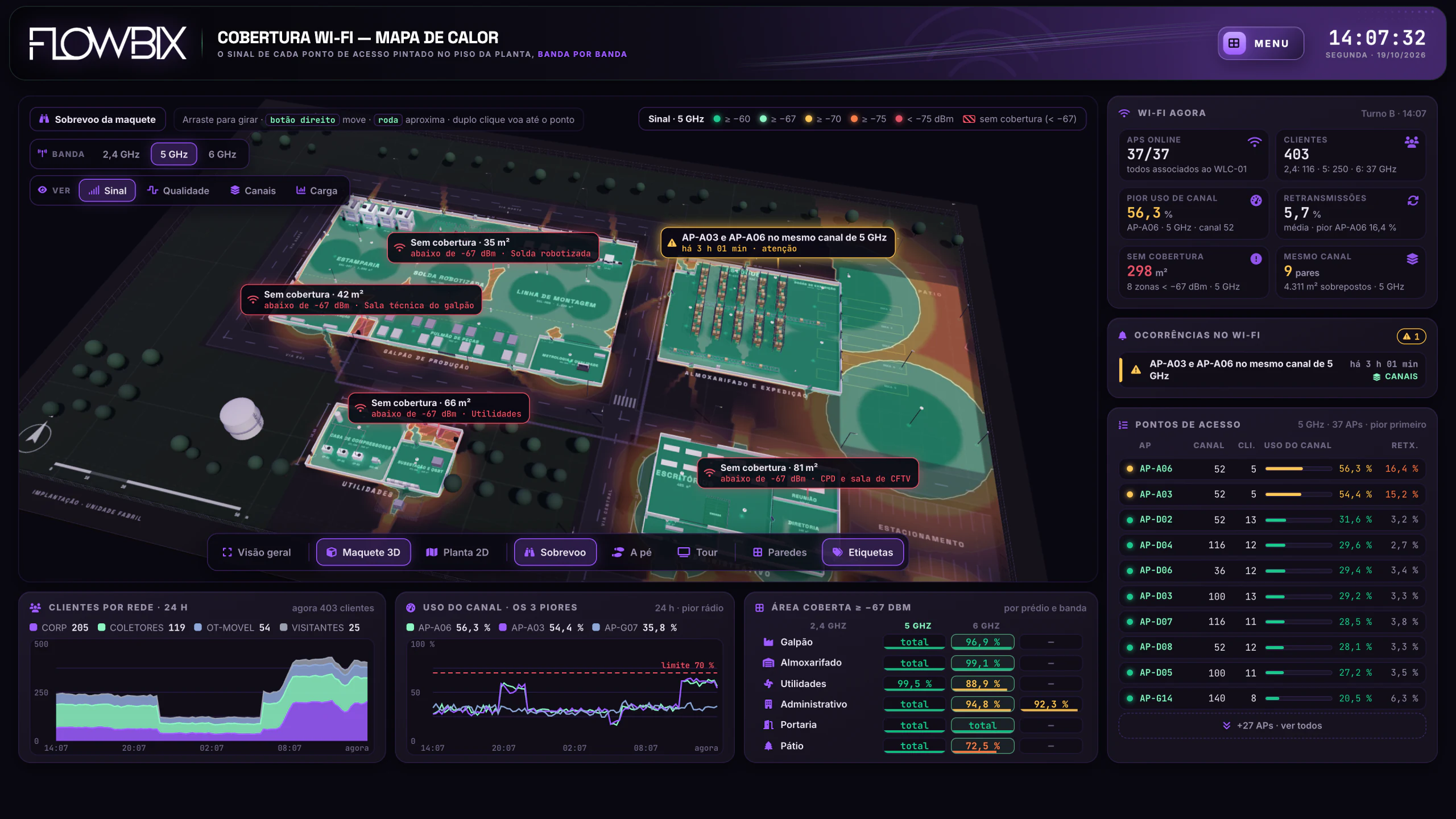

Planta Conectada · Cobertura Wi-Fi · 5 GHz

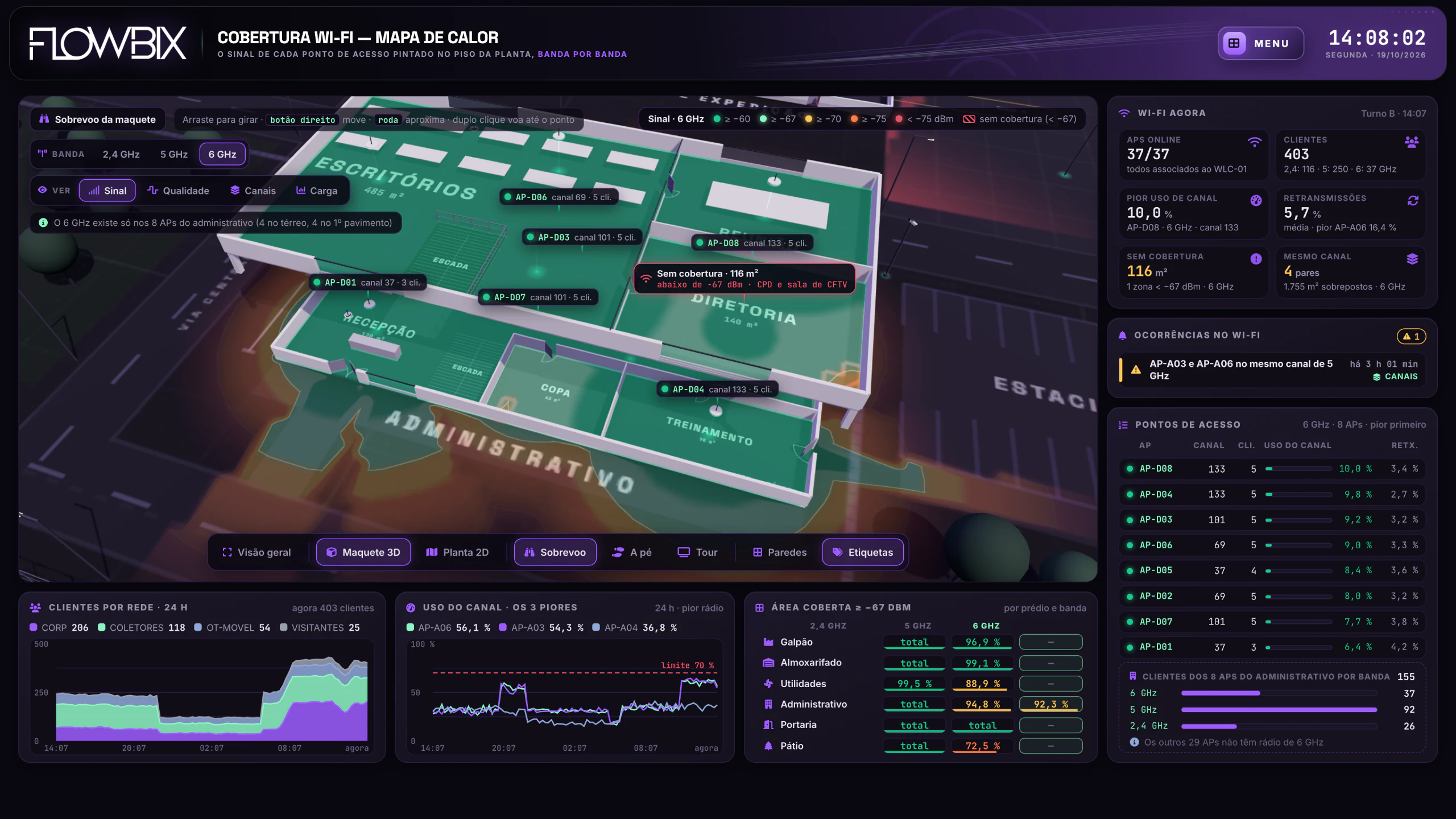

Planta Conectada · Cobertura Wi-Fi · 6 GHz

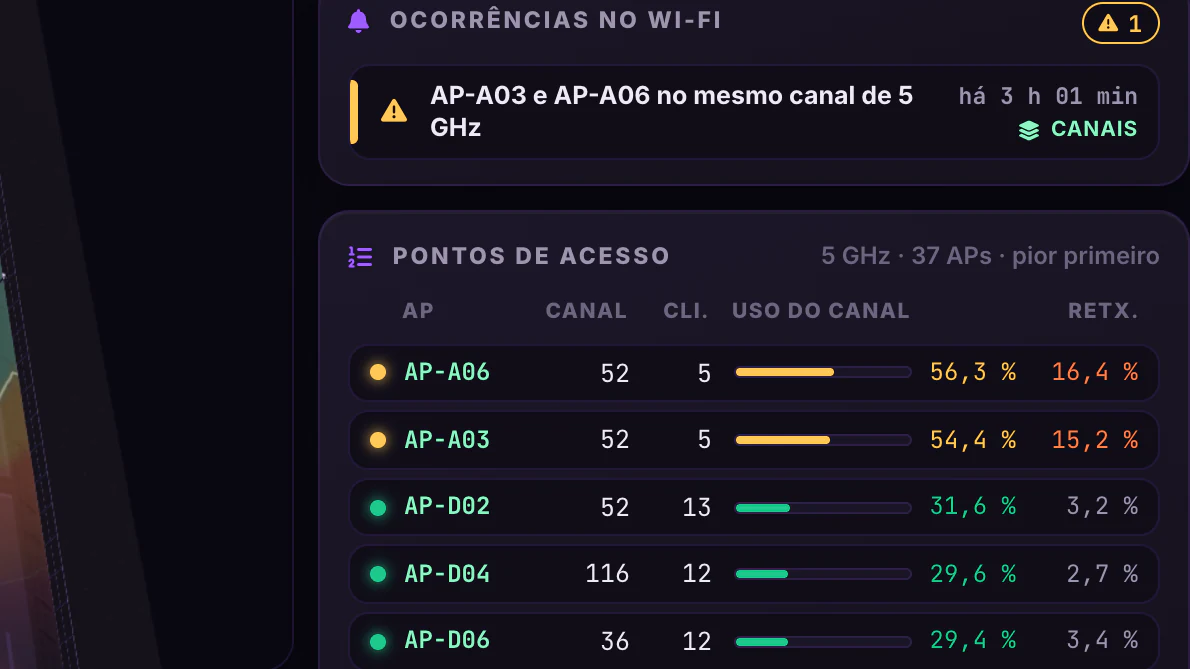

Planta Conectada · Cobertura Wi-Fi · A ocorrência no canal 52

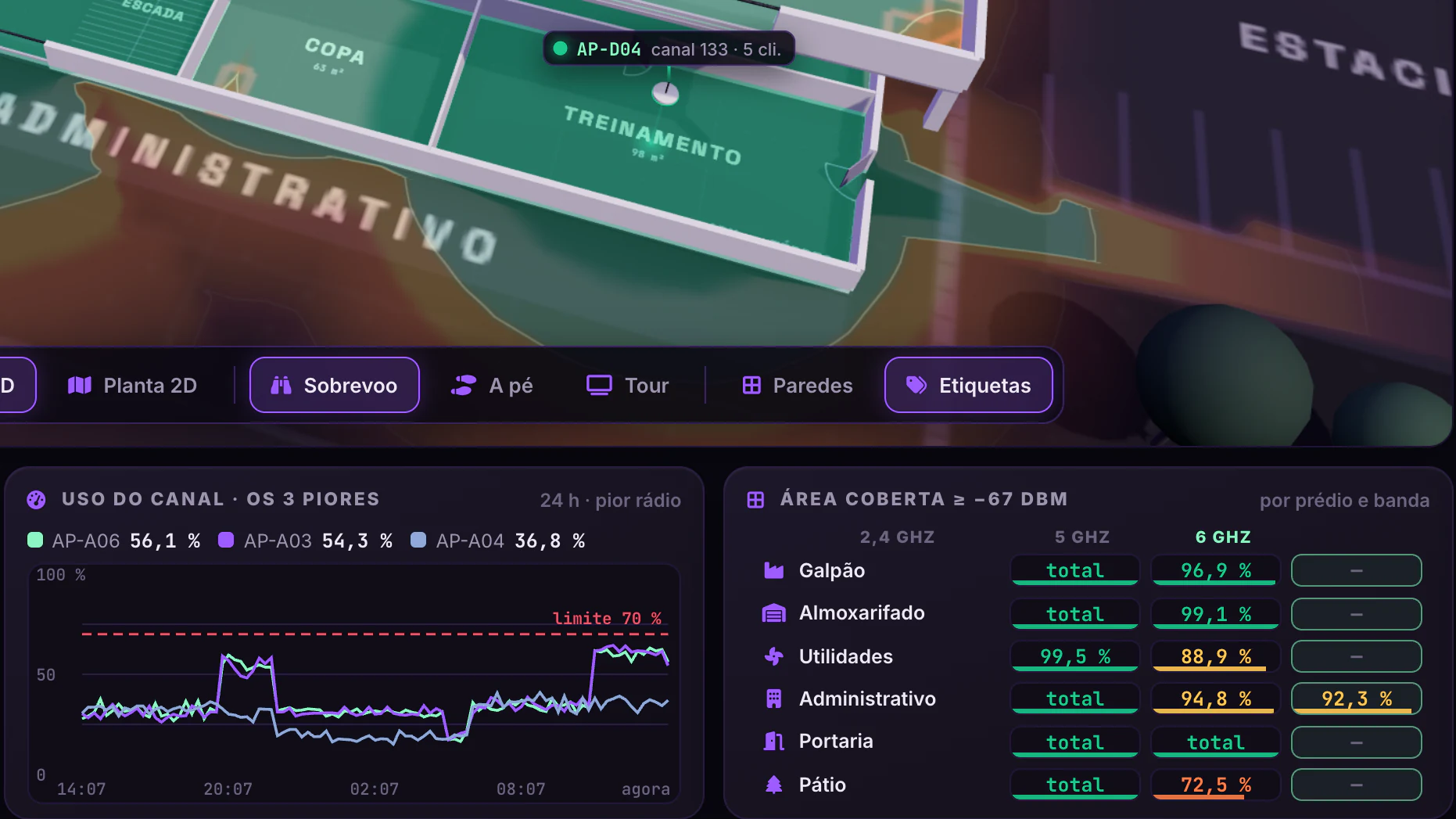

Planta Conectada · Cobertura Wi-Fi · Uso do canal e área coberta

Role para ver o resto do quadro

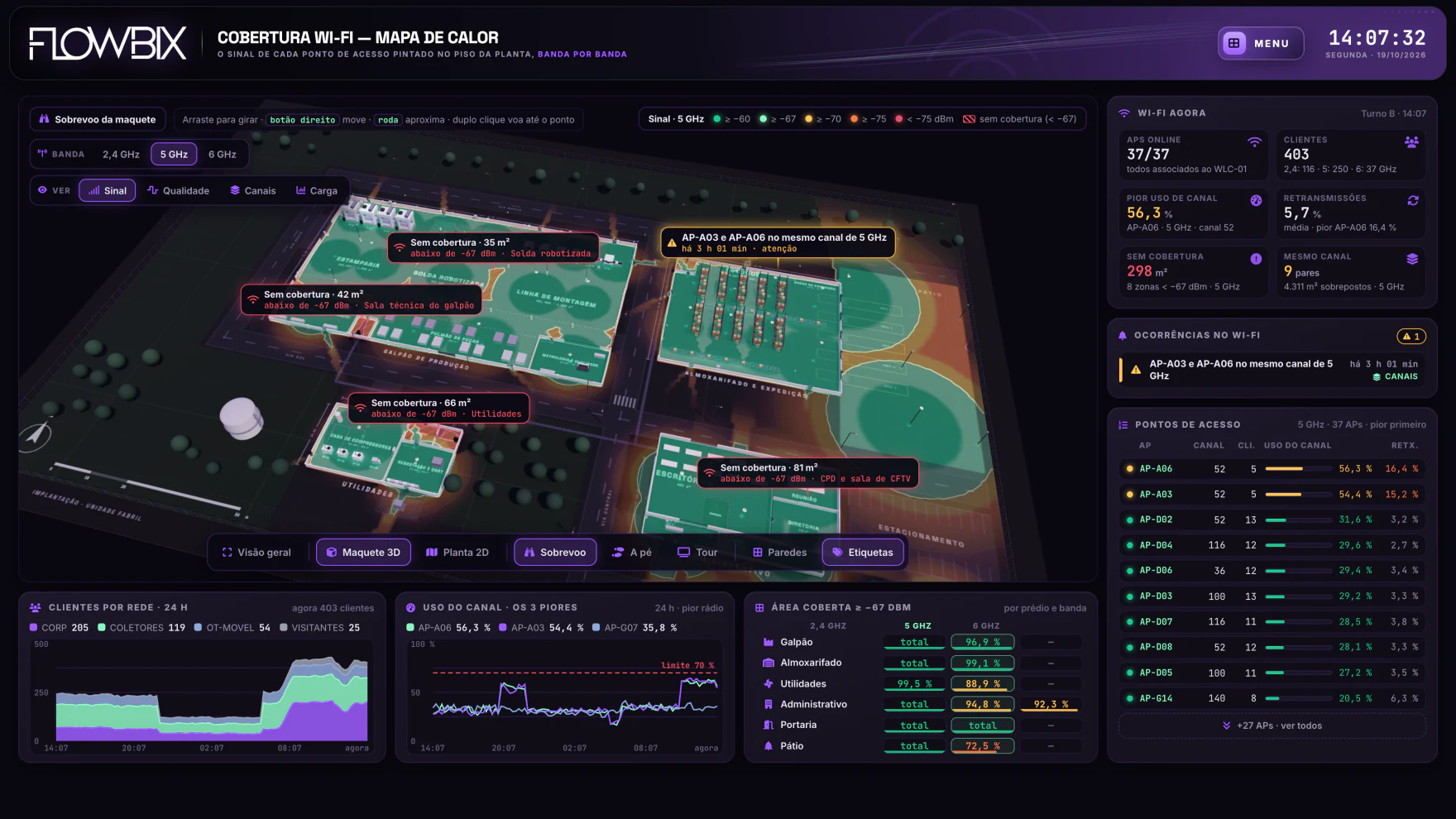

Vista 1 de 5 · 2,4 GHzA 2,4 GHz, os 37 APs estão online e o card marca 0 m² sem cobertura, mas são 79 pares no mesmo canal, com 80.099 m² sobrepostos; o pior uso é do AP-A01, 34,8 % no canal 1.

06As camadas

Cobertura Wi-Fi

Onde o sinal de cada banda fica abaixo de −67 dBm na planta, e quais pontos de acesso dividem o mesmo canal agora?

APs online37/37

Pior uso, 5 GHz56,3 %

APs com 6 GHz8 de 37

A 2,4 GHz, nenhuma zona fica abaixo de −67 dBm, mas há 79 pares no mesmo canal, com 80.099 m² sobrepostos; os 10 primeiros da lista usam só os canais 1, 6 e 11.
A 5 GHz, 8 zonas somam 298 m² abaixo de −67 dBm; o mapa etiqueta 81 m² no CPD e sala de CFTV, 66 m² em Utilidades, 42 m² na sala técnica e 35 m² na solda.
Às 14:07:32, AP-A03 e AP-A06 completavam 3 h 01 min no mesmo canal de 5 GHz, o 52, com 54,4 % e 56,3 % de uso e 15,2 % e 16,4 % de retransmissão.
O 6 GHz só existe nos 8 APs do Administrativo, com 37 dos seus 155 clientes; o pior uso é 10,0 %, e 116 m² do CPD e sala de CFTV ficam abaixo de −67 dBm.

Por que importa

Rede corporativa, coletores, OT móvel e visitantes usam o mesmo Wi-Fi da planta, 403 clientes às 14:07. A tela mede em m² onde cada banda fica abaixo de −67 dBm, como os 298 m² a 5 GHz, dá a área coberta por prédio e banda e aponta os APs que dividem canal, como AP-A03 e AP-A06, há 3 h.

Na frente · As camadas

Wi-Fi CFTV DVRs e NVRs Rede

Planta Conectada/As camadas/CFTV e pontos cegos

Print real · dashboard Flowbix07 / 13

Flowbix · Planta Conectada · CFTV e pontos cegosvista 1 de 5 · Por ocorrência

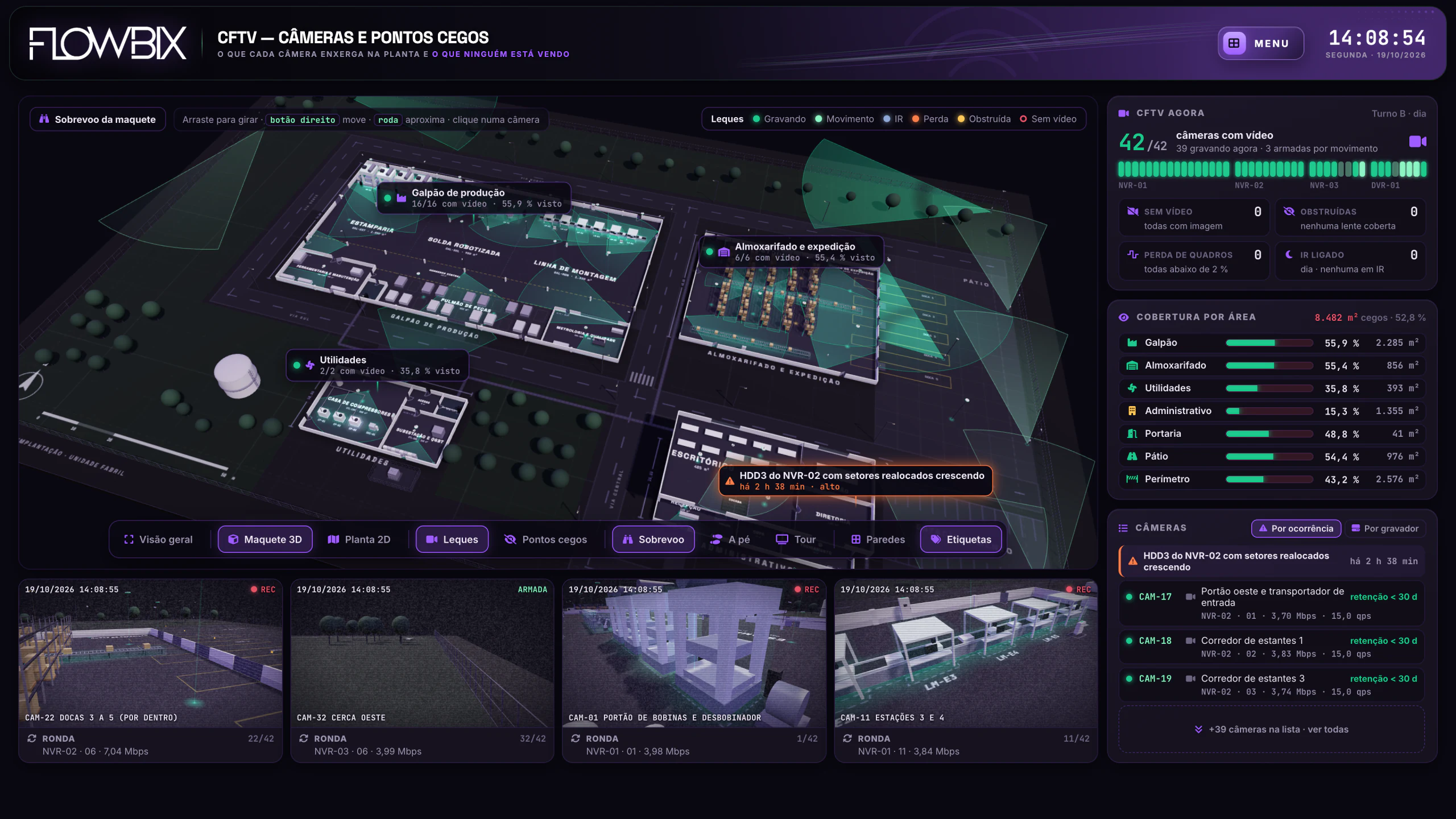

Planta Conectada · CFTV e pontos cegos · Por ocorrência

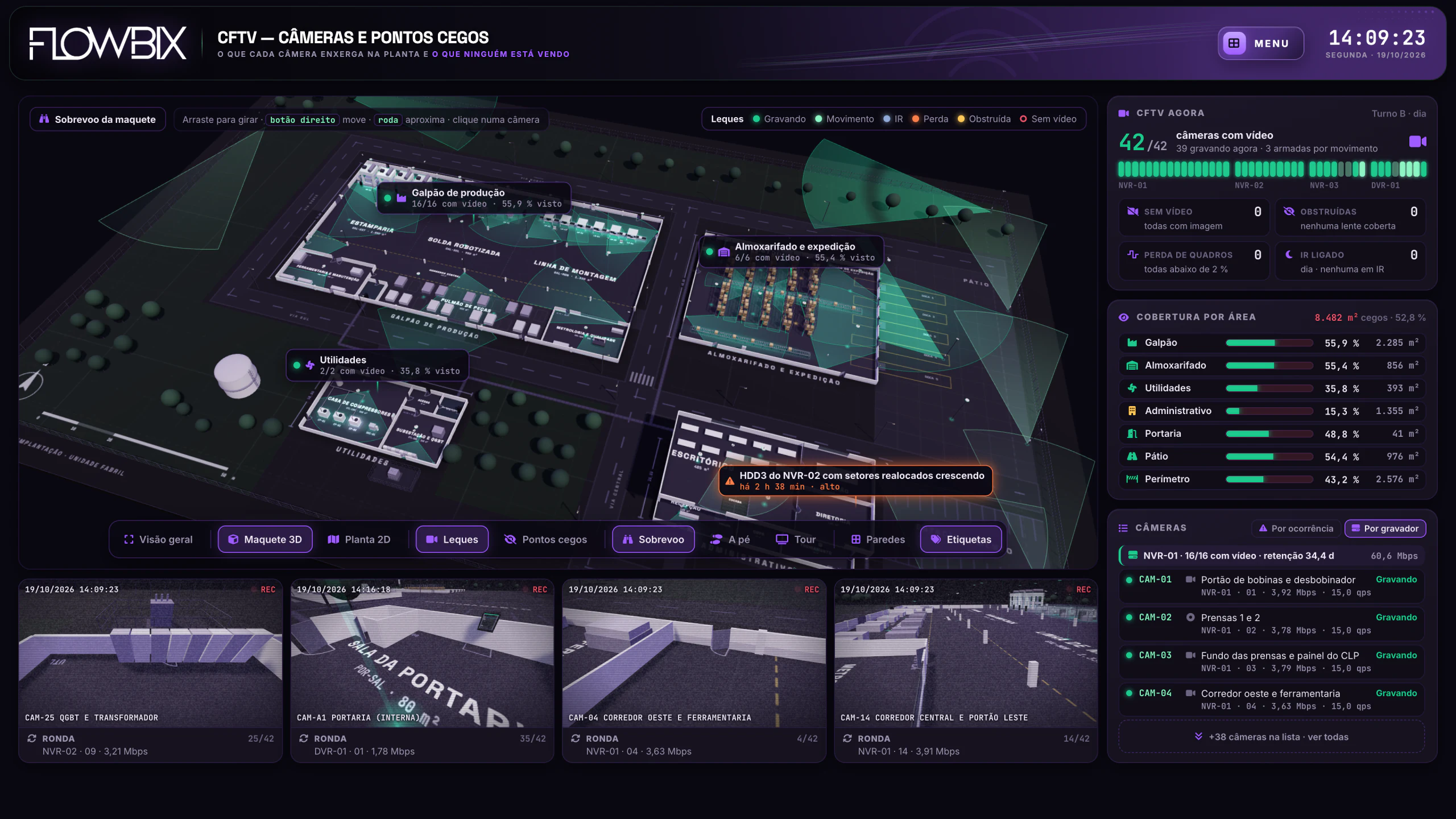

Planta Conectada · CFTV e pontos cegos · Por gravador

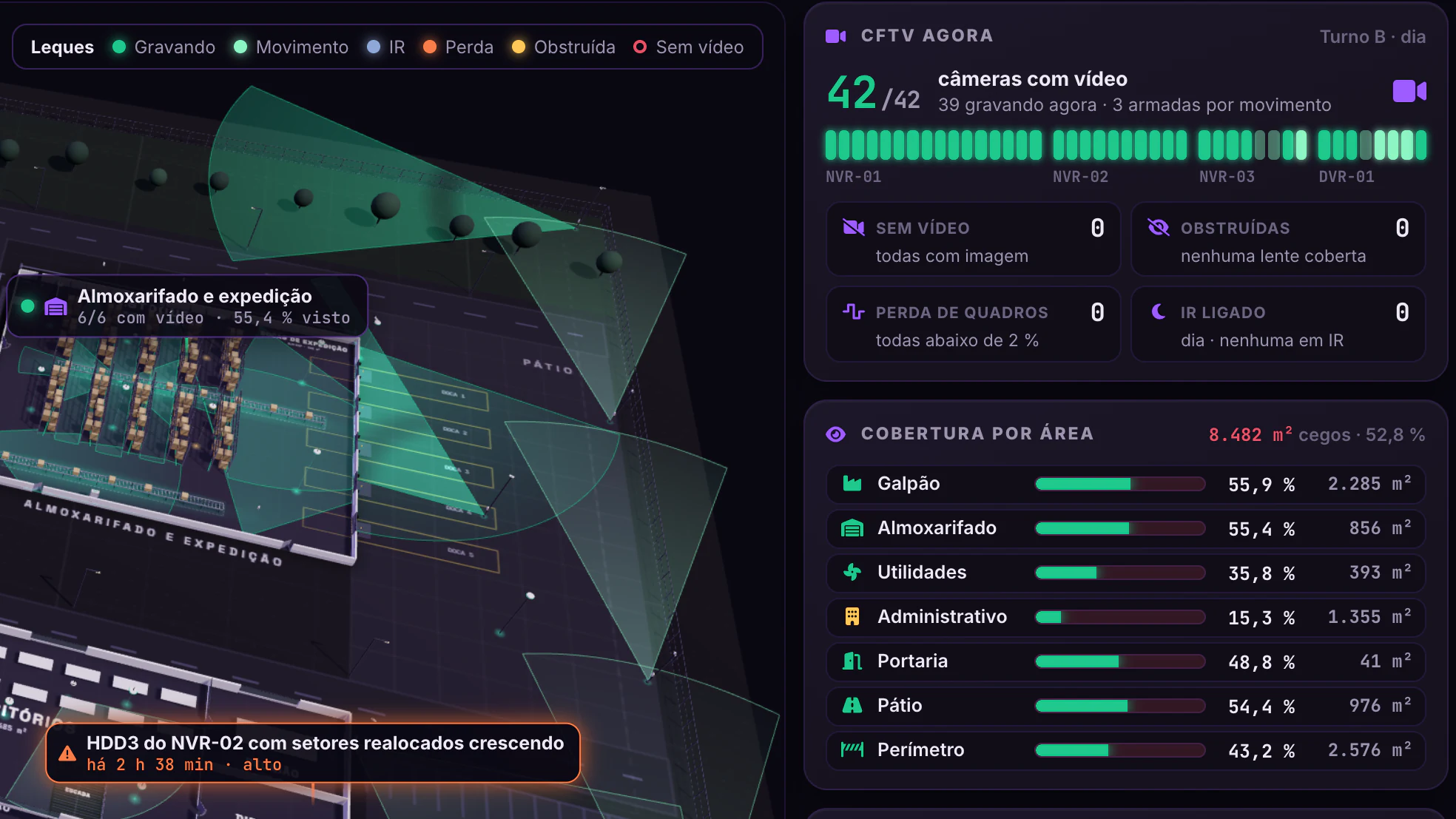

Planta Conectada · CFTV e pontos cegos · Leques, CFTV agora e cobertura

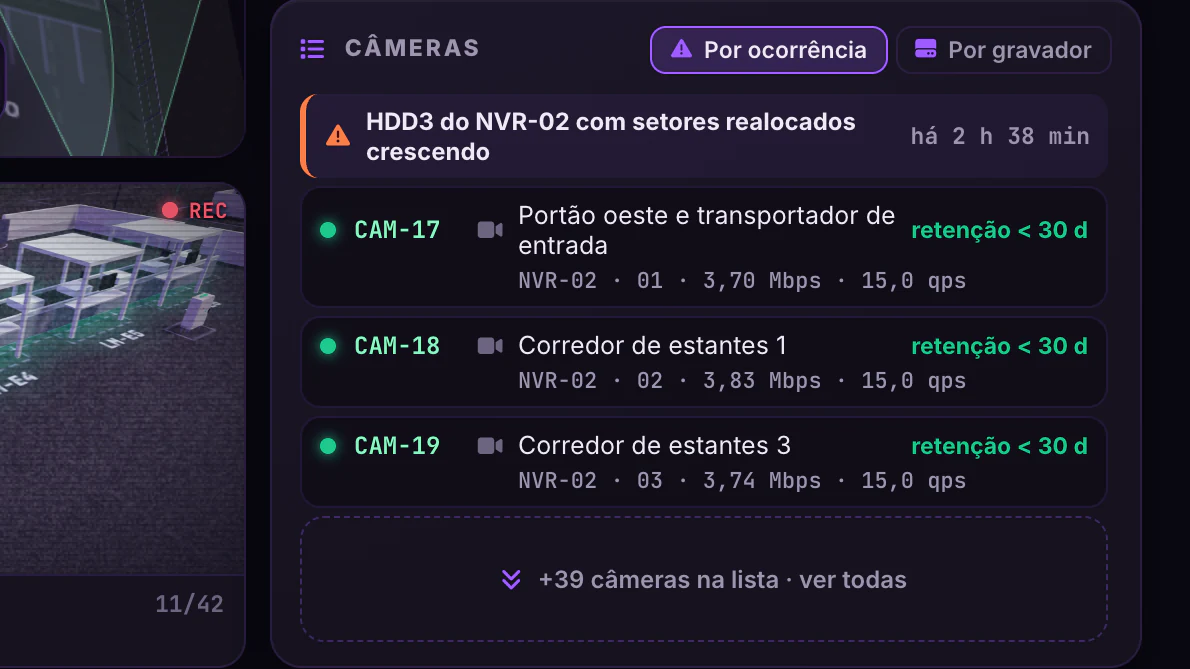

Planta Conectada · CFTV e pontos cegos · A ocorrência do NVR-02

Planta Conectada · CFTV e pontos cegos · O NVR-01 por gravador

Role para ver o resto do quadro

Vista 1 de 5 · Por ocorrênciaNa maquete com os leques, o Galpão de produção tem 16/16 câmeras com vídeo e 55,9 % visto. A lista abre pelo HDD3 do NVR-02, e a ronda das 14:08:55 mostra CAM-22, CAM-32 (armada), CAM-01 e CAM-11.

07As camadas

CFTV e pontos cegos

Quantas das 42 câmeras têm imagem, quanto de cada área elas enxergam, onde ficam os m² cegos e que gravador pede atenção?

Câmeras com vídeo42/42

Área cega8.482 m²

Área menos vista15,3 %

As 42 câmeras têm vídeo: 39 gravam agora e 3 estão armadas por movimento. Sem vídeo, obstruída ou com IR ligado: zero; a perda de quadros fica abaixo de 2 %.
São 8.482 m² cegos, 52,8 % do total das sete áreas. O Perímetro tem a maior parte, 2.576 m², e o Administrativo é o menos visto: 15,3 %, com 1.355 m² cegos.
A ocorrência da tela, nível alto, há 2 h 38 min: setores realocados crescendo no HDD3 do NVR-02. Logo abaixo vêm CAM-17, 18 e 19, gravadas por esse NVR.

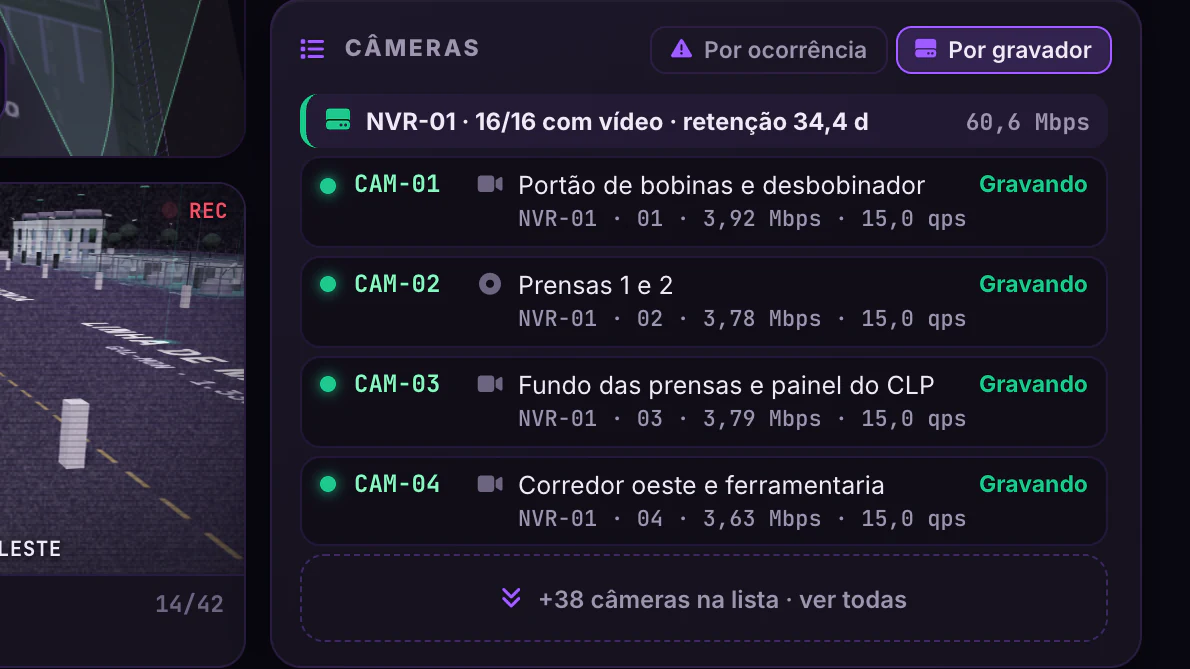

Por gravador, o NVR-01 abre com 16/16 câmeras com vídeo, retenção de 34,4 d e 60,6 Mbps. Na ronda, a CAM-A1, da portaria (DVR-01), tem a menor taxa: 1,78 Mbps.

Por que importa

A mesma maquete mostra o que cada câmera enxerga e quantos m² ficam sem imagem em cada área, e a lista alterna entre a ocorrência e o gravador. A segurança patrimonial vê que o Perímetro concentra 2.576 dos 8.482 m² cegos, e a TI vê o HDD3 do NVR-02 logo acima de três câmeras que ele grava: CAM-17, CAM-18 e CAM-19.

Na frente · As camadas

Wi-Fi CFTV DVRs e NVRs Rede

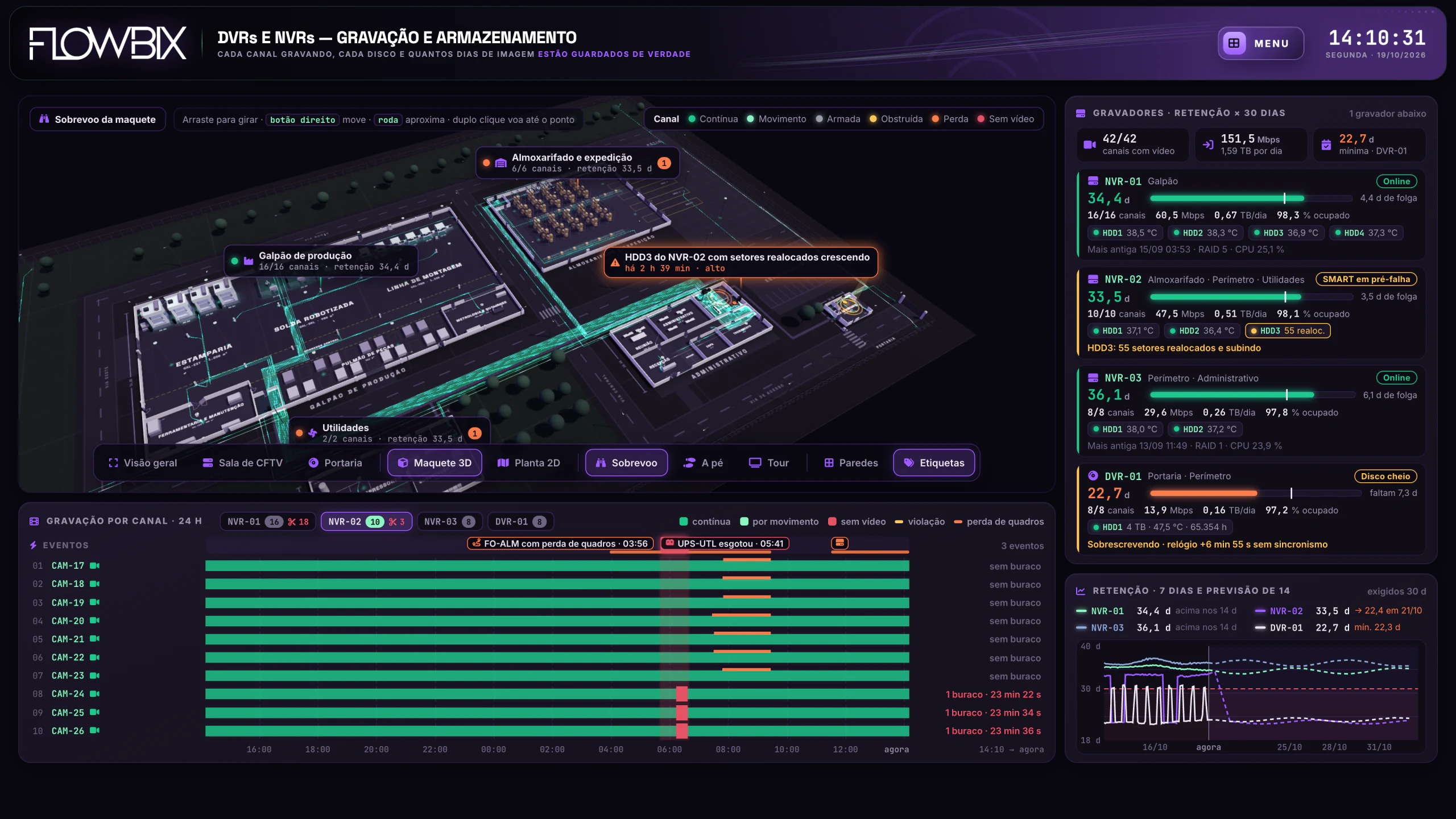

Planta Conectada/As camadas/DVRs e NVRs

Print real · dashboard Flowbix08 / 13

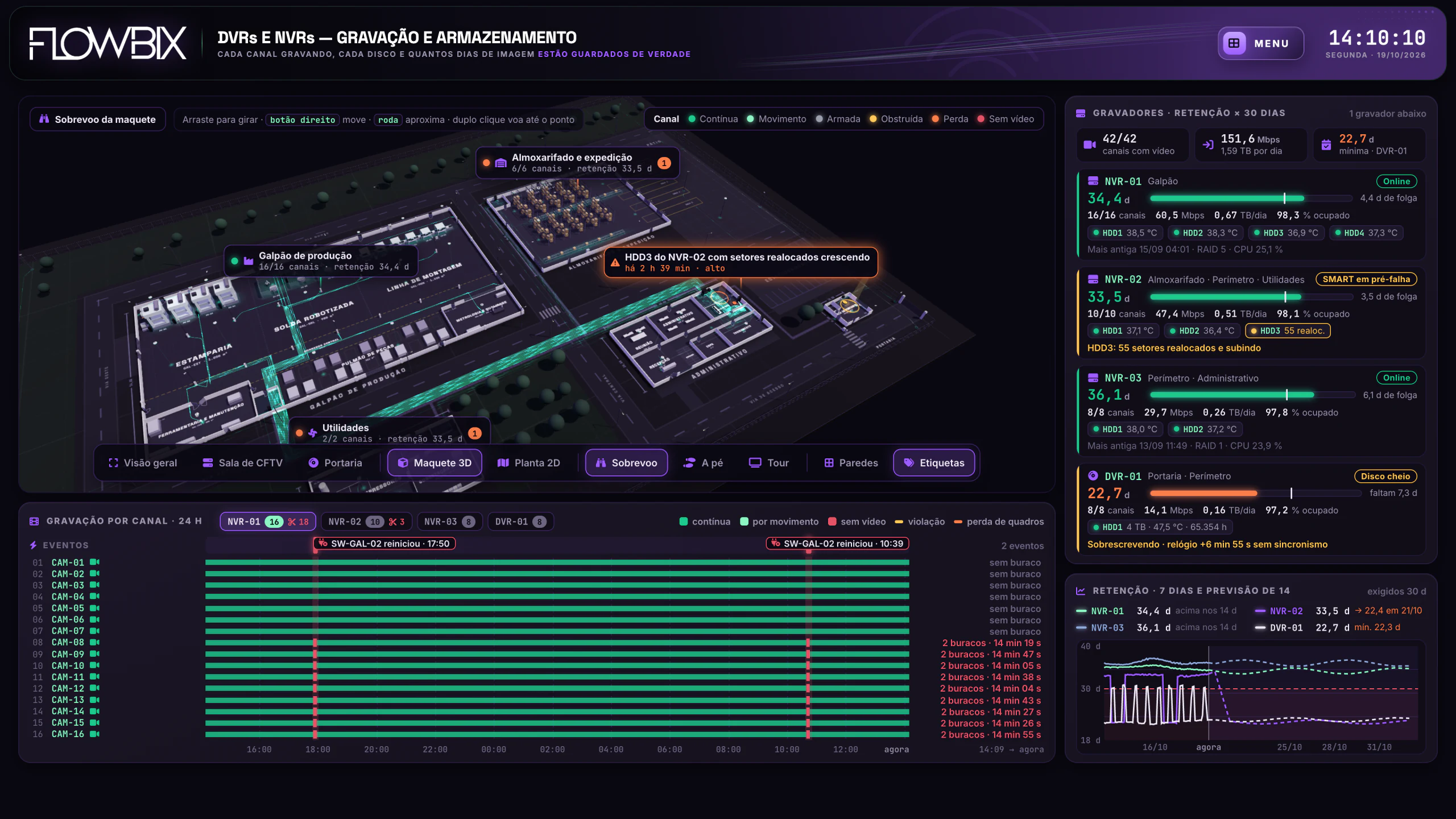

Flowbix · Planta Conectada · DVRs e NVRsvista 1 de 5 · NVR-01

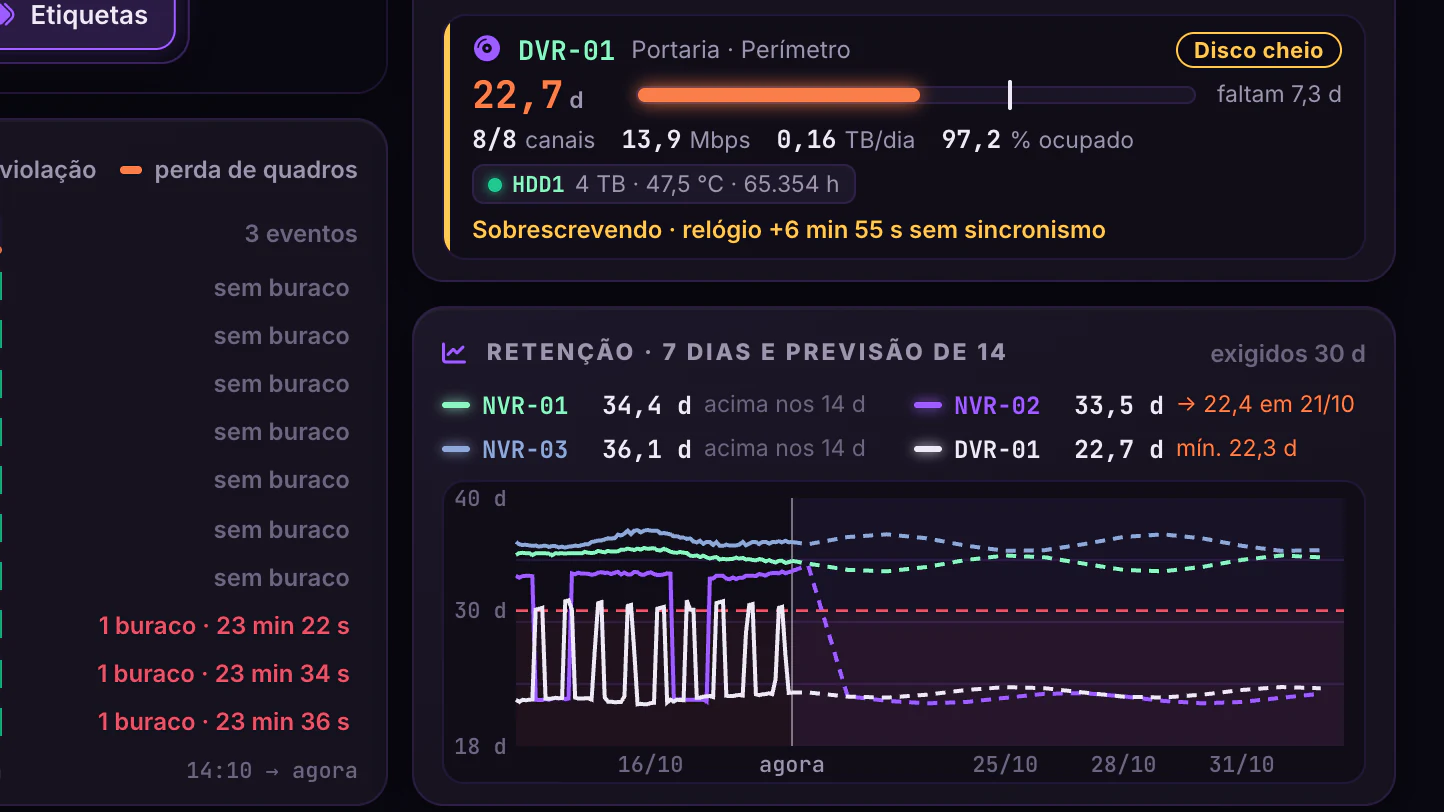

Planta Conectada · DVRs e NVRs · Retenção contra os 30 dias

Role para ver o resto do quadro

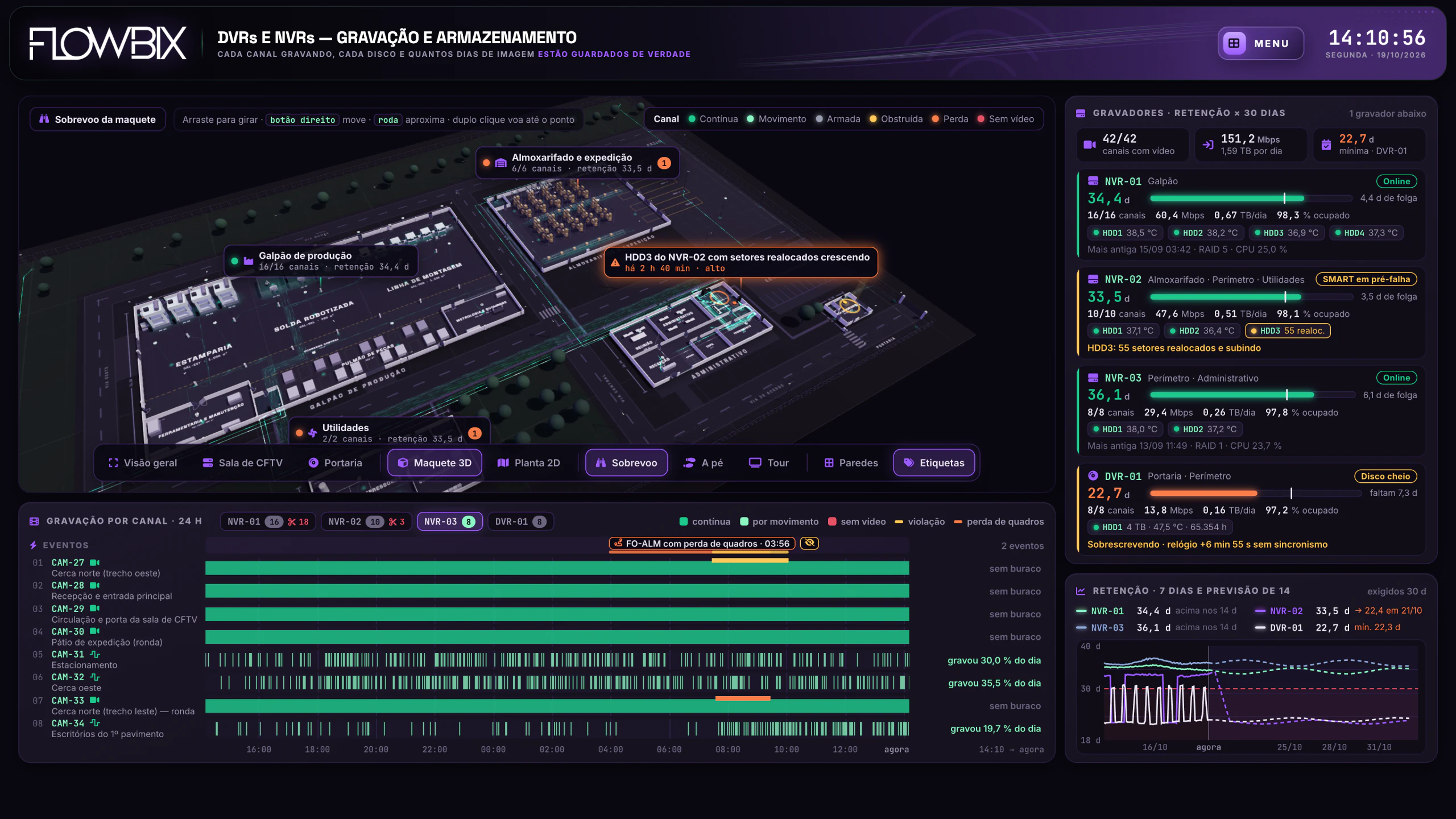

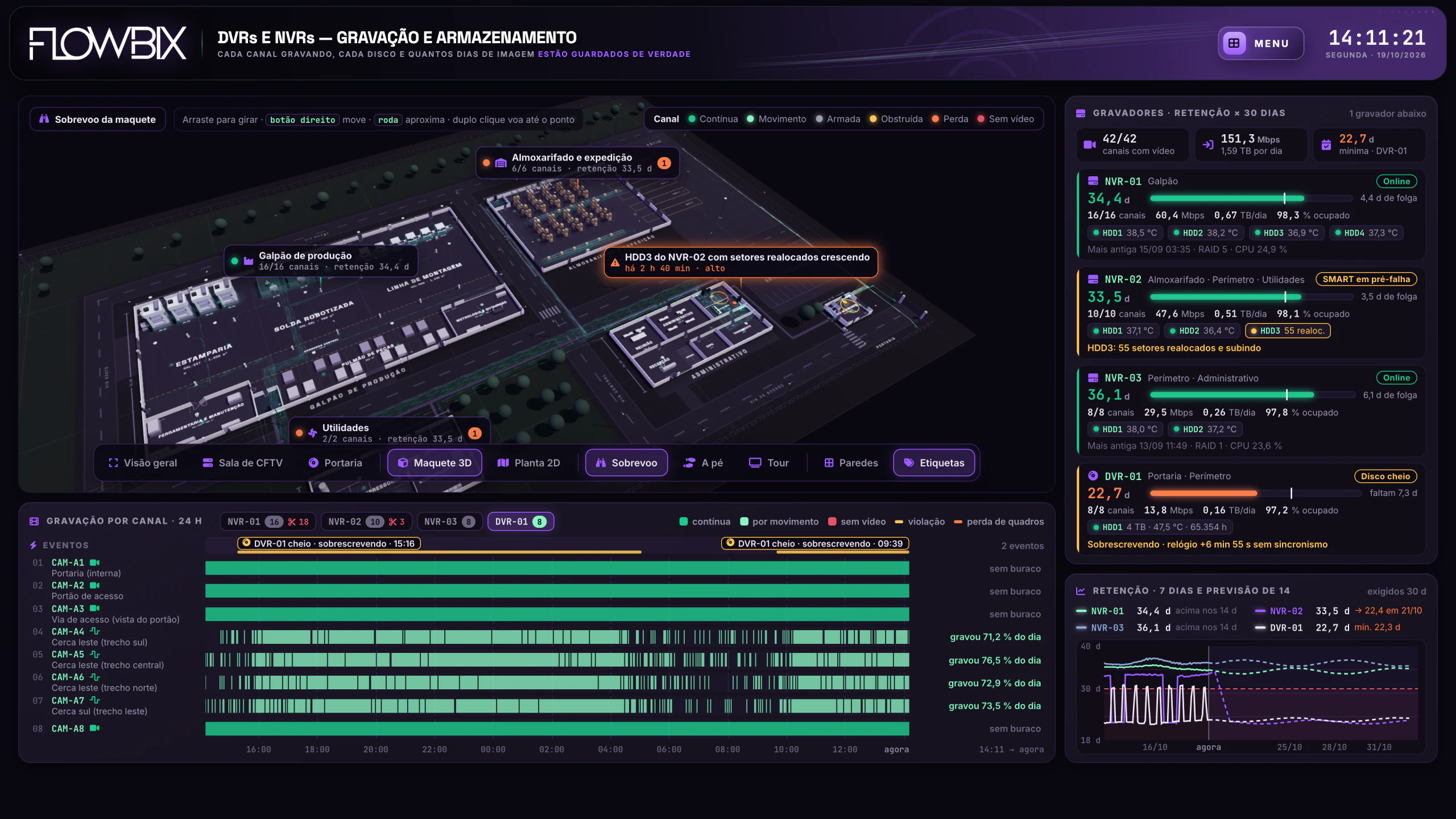

Vista 1 de 5 · NVR-01Os 16 canais do galpão, CAM-01 a CAM-16, gravam em modo contínuo; de CAM-08 a CAM-16, há 2 buracos sem vídeo em cada um, nos reinícios do SW-GAL-02 às 17:50 e às 10:39.

08As camadas

DVRs e NVRs

Cada câmera gravou as 24 h, onde ficaram os buracos e quantos dias de imagem cada gravador guarda contra os 30 exigidos?

Retenção DVR-0122,7 d

Buracos em 24 h21

Previsão NVR-0222,4 d

No NVR-01, de CAM-08 a CAM-16, cada câmera tem 2 buracos sem vídeo, que somam de 14 min 04 s a 14 min 55 s, nos dois reinícios do SW-GAL-02: 17:50 e 10:39.
Na faixa do UPS-UTL esgotado (05:41), CAM-24 a CAM-26 ficam mais de 23 min sem vídeo; no evento FO-ALM (03:56), CAM-17 a CAM-23 e CAM-33 perdem quadros.
O NVR-02 acusa SMART em pré-falha, com 55 setores realocados no HDD3 e subindo; a previsão de 14 dias leva a retenção dele de 33,5 d a 22,4 d em 21/10.
O DVR-01, da portaria e do perímetro, está com disco cheio e sobrescreve: guarda 22,7 d, faltam 7,3 d para os 30, e o relógio marca +6 min 55 s sem sincronismo.

Por que importa

A sala de CFTV vê, câmera a câmera, o que de fato ficou gravado e quantos dias de imagem cada gravador guarda contra os 30 exigidos. Cada buraco aparece sob o evento de rede ou de energia da mesma faixa de horário, e o NVR-02, com disco em pré-falha, já surge na previsão abaixo dos 30 dias em 21/10.

Na frente · As camadas

Wi-Fi CFTV DVRs e NVRs Rede

Planta Conectada/As camadas/Rede convergente

Print real · dashboard Flowbix09 / 13

Flowbix · Planta Conectada · Rede convergentevista 1 de 5 · Tela inteira

Planta Conectada · Rede convergente · Tela inteira

Planta Conectada · Rede convergente · A rede agora e as ocorrências

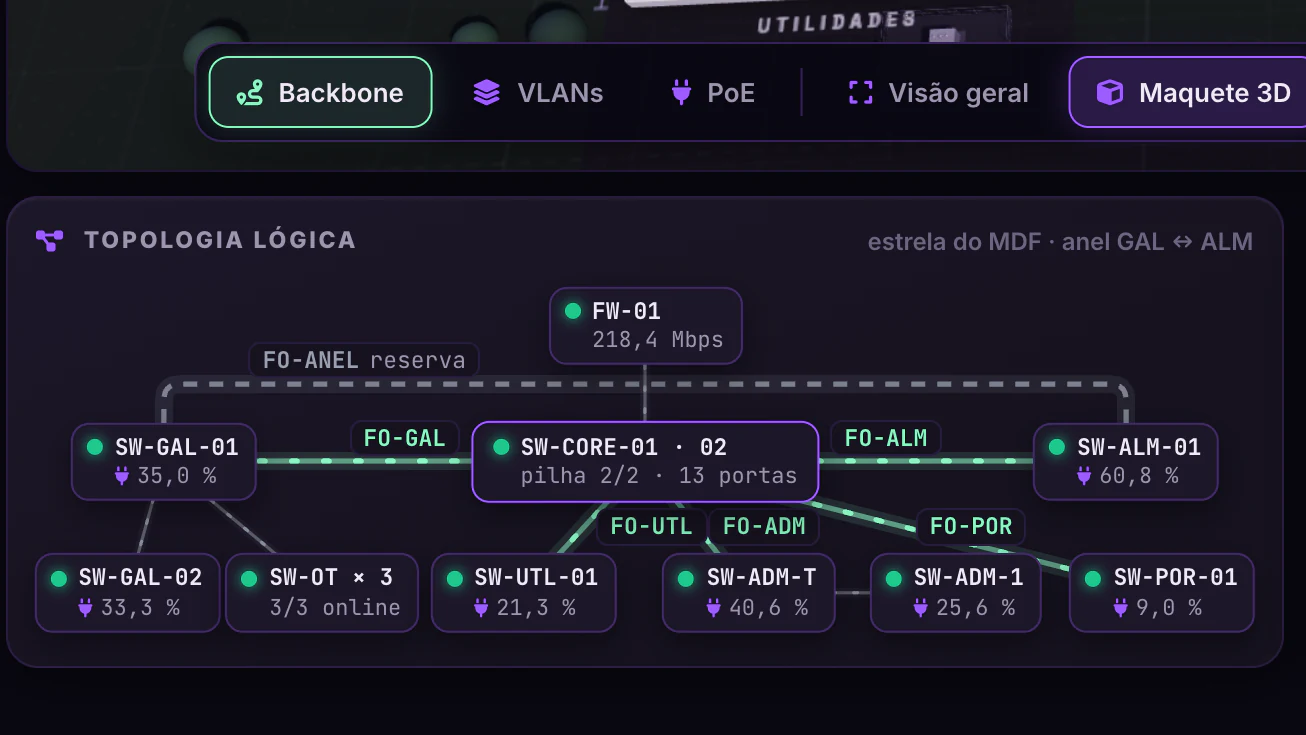

Planta Conectada · Rede convergente · Topologia lógica

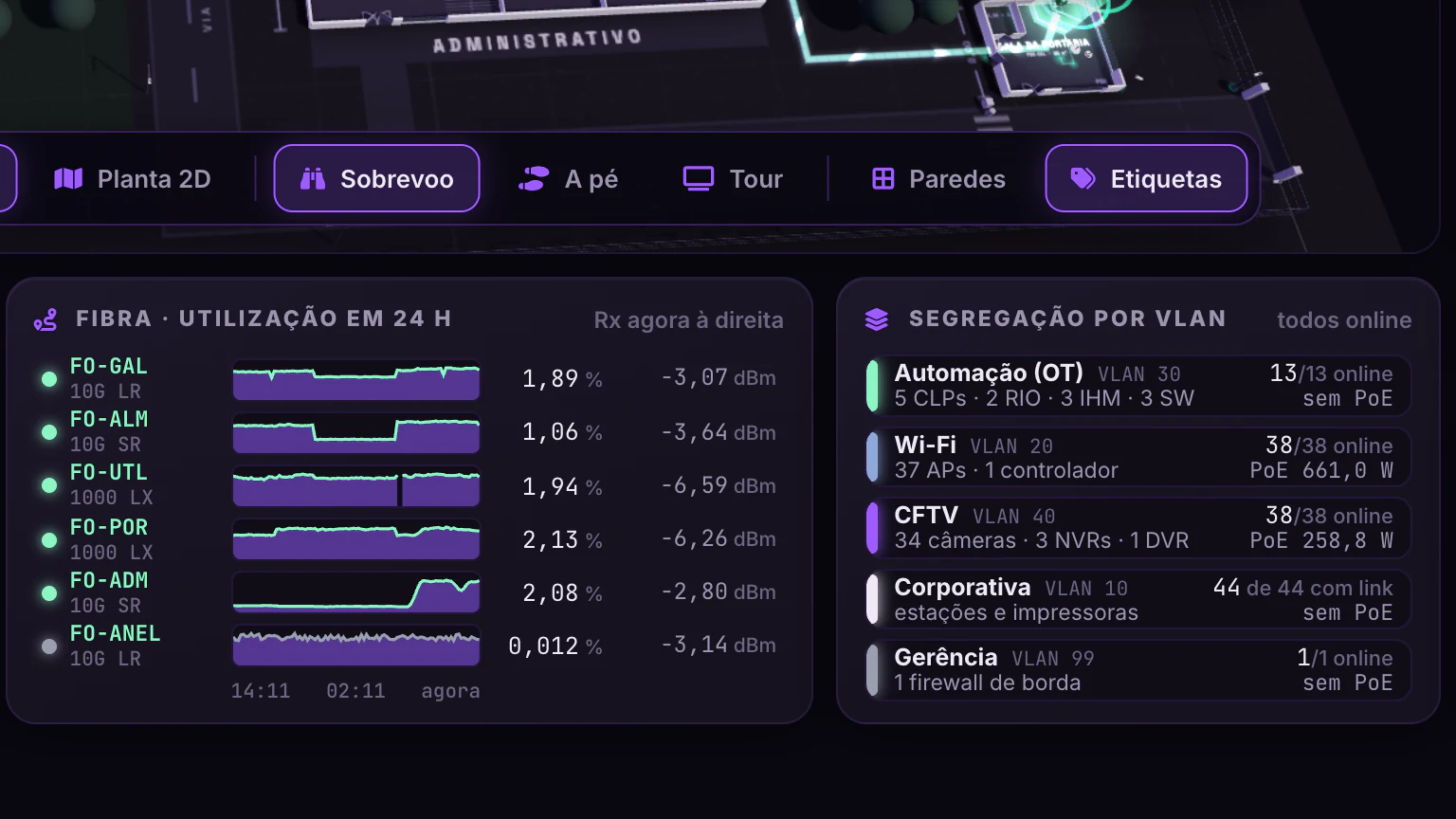

Planta Conectada · Rede convergente · Fibra em 24 h e VLANs

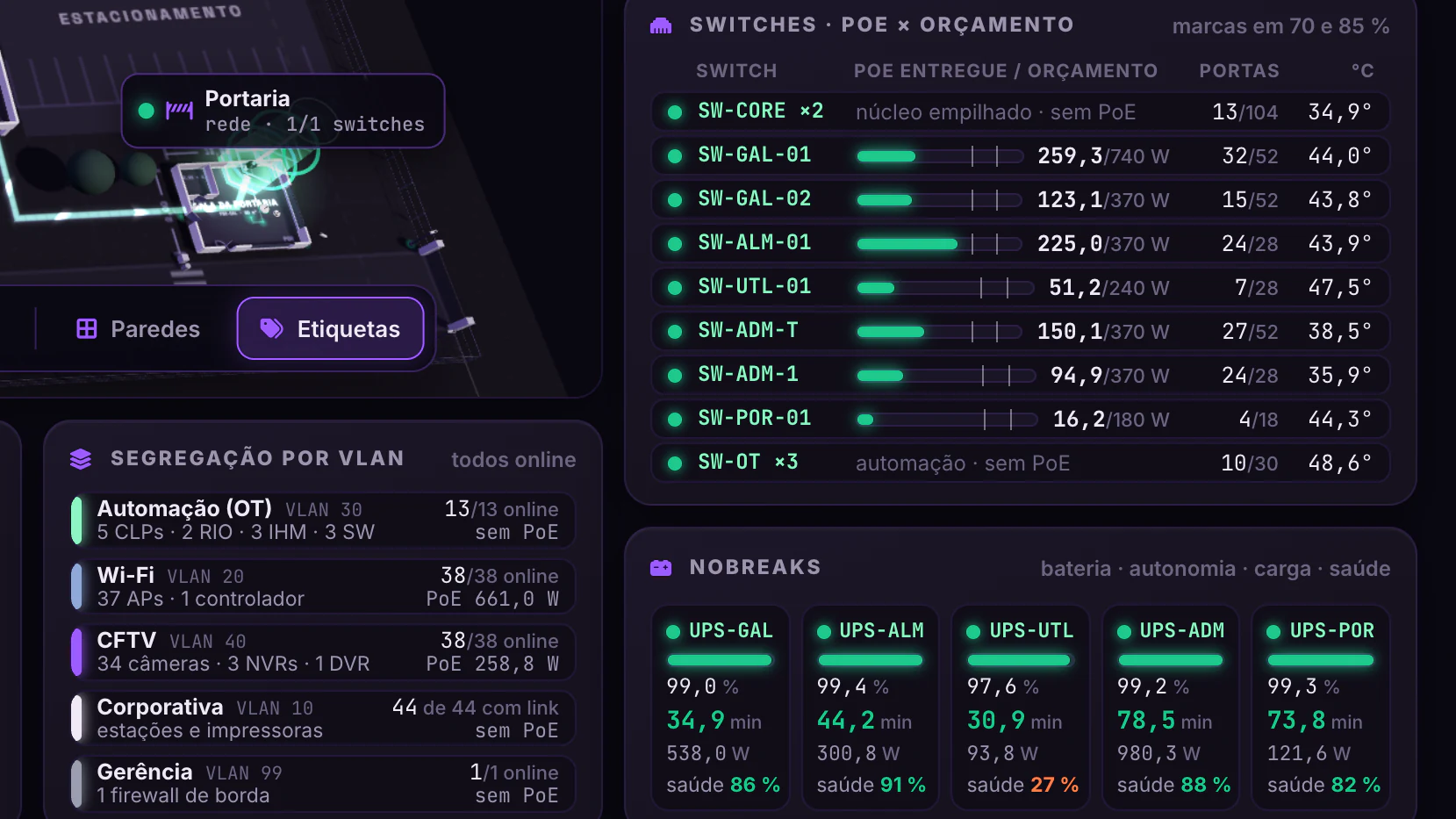

Planta Conectada · Rede convergente · PoE, VLANs e nobreaks

Role para ver o resto do quadro

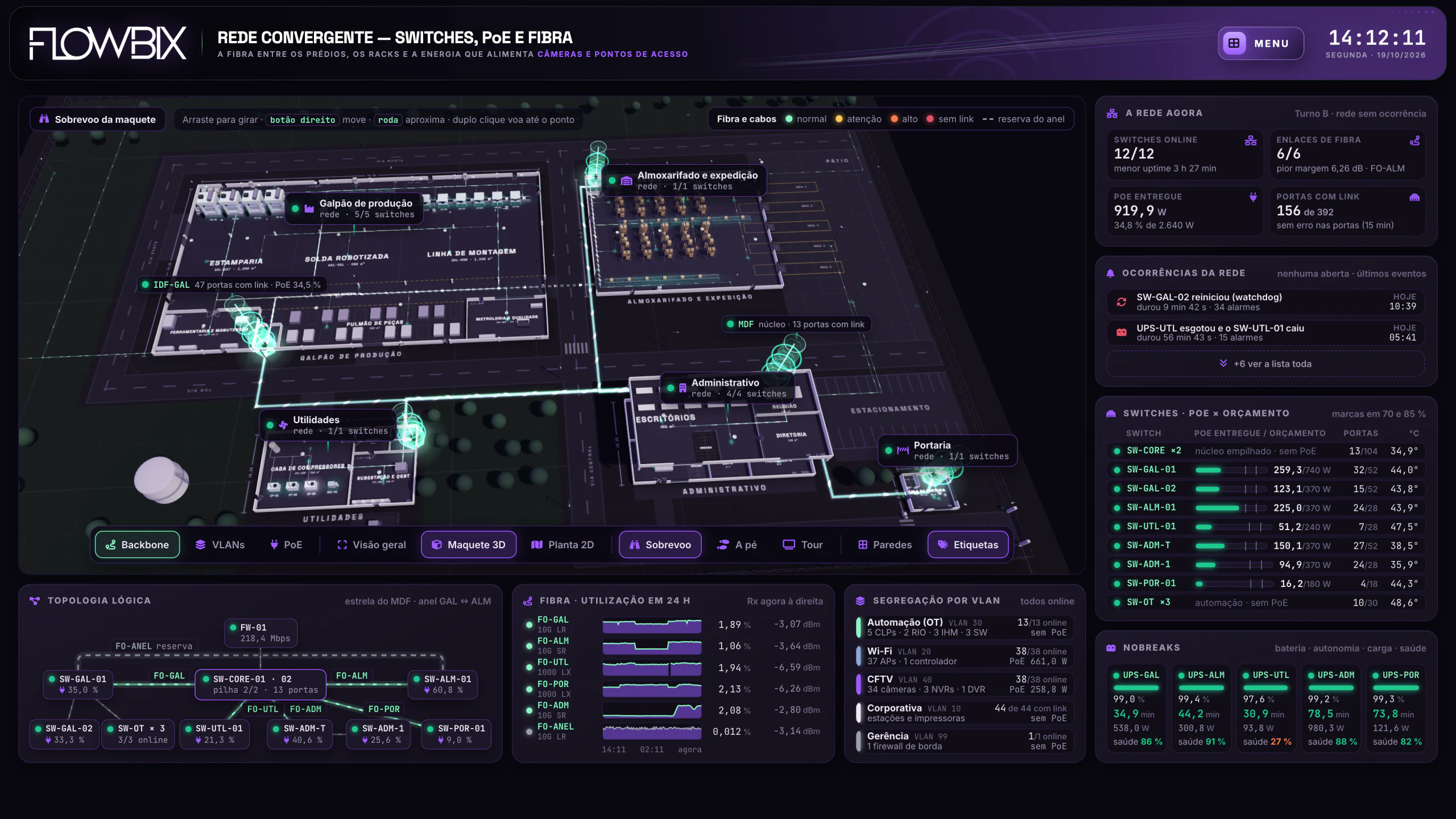

Vista 1 de 5 · Tela inteiraOs 5 prédios ocupam a maquete, com 12 de 12 switches online, e a fibra sai do MDF; à direita e embaixo ficam o resumo da rede, as ocorrências, a topologia, a fibra em 24 h, as VLANs, o PoE por switch e os 5 nobreaks.

09As camadas

Rede convergente

Os switches e a fibra entre os prédios estão de pé, quanto do orçamento de PoE já foi usado e como estão os nobreaks da rede?

Switches online12/12

PoE entregue919,9 W

Saúde do UPS-UTL27 %

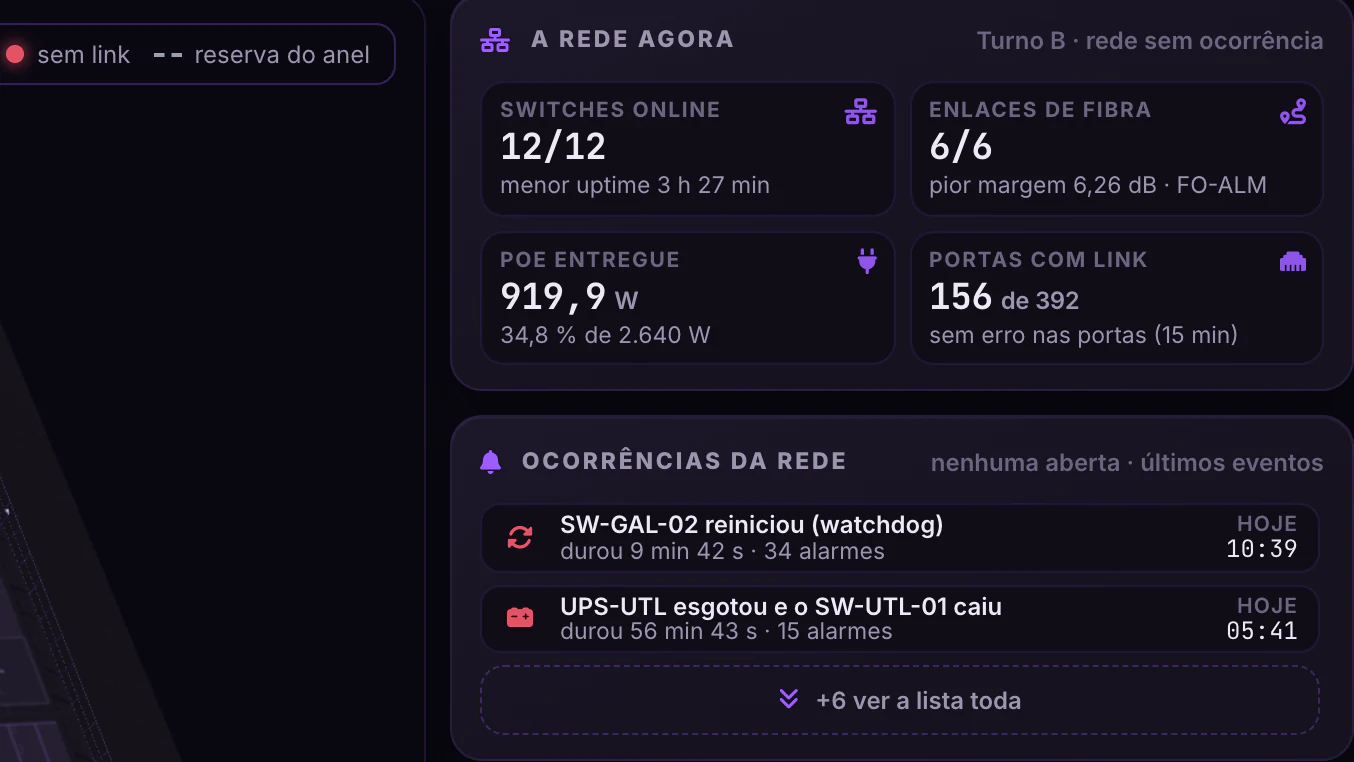

Os 12 switches estão online e os 6 enlaces de fibra, de pé; 156 das 392 portas têm link, sem erro nas portas nos últimos 15 minutos.
Os switches entregam 919,9 W de PoE, 34,8 % de 2.640 W; quem usa mais do próprio orçamento é o SW-ALM-01, 225,0 de 370 W (60,8 %), abaixo da marca de 70 %.
Do PoE, 661,0 W vão para a VLAN Wi-Fi (37 APs e 1 controlador) e 258,8 W para a VLAN CFTV (34 câmeras, 3 NVRs e 1 DVR); OT, corporativa e gerência não usam PoE.
Às 05:41 o UPS-UTL esgotou e o SW-UTL-01 caiu, numa ocorrência de 56 min 43 s; às 14:12, esse nobreak tem a menor autonomia, 30,9 min, e saúde 27 %.

Por que importa

Antes de ligar mais uma câmera ou um AP, a manutenção confere quanto do orçamento de PoE ainda sobra naquele switch e quanto cada VLAN já consome. Os nobreaks aparecem ao lado: dos 5, o UPS-UTL, que esgotou às 05:41, tem agora a menor autonomia e a pior saúde.

Na frente · As camadas

Wi-Fi CFTV DVRs e NVRs Rede

Planta Conectada/Produção e correlação/Chão de fábrica

Print real · dashboard Flowbix10 / 13

Flowbix · Planta Conectada · Chão de fábricavista 1 de 5 · Tela inteira

Planta Conectada · Chão de fábrica · Tela inteira

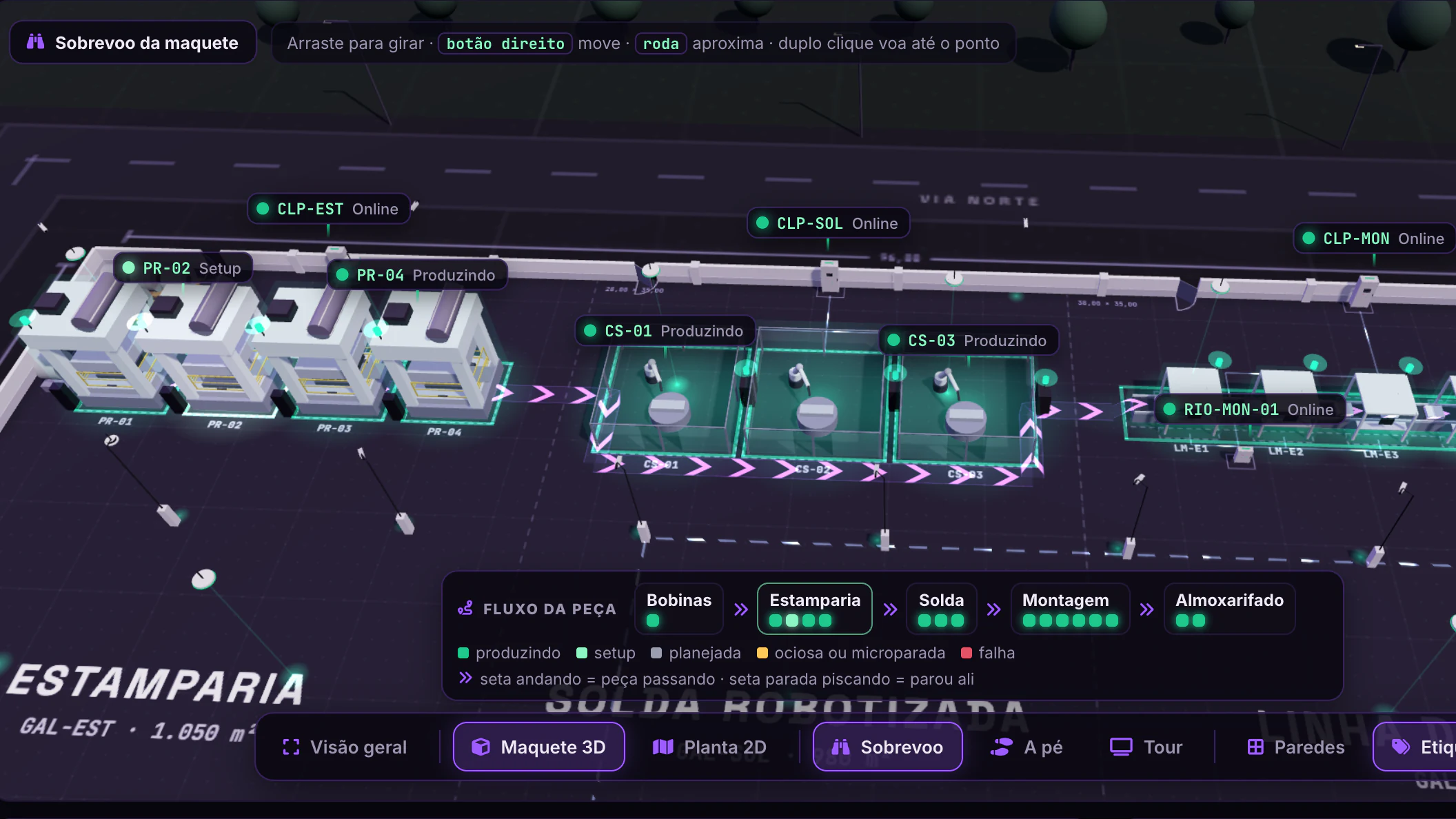

Planta Conectada · Chão de fábrica · Maquete e fluxo da peça

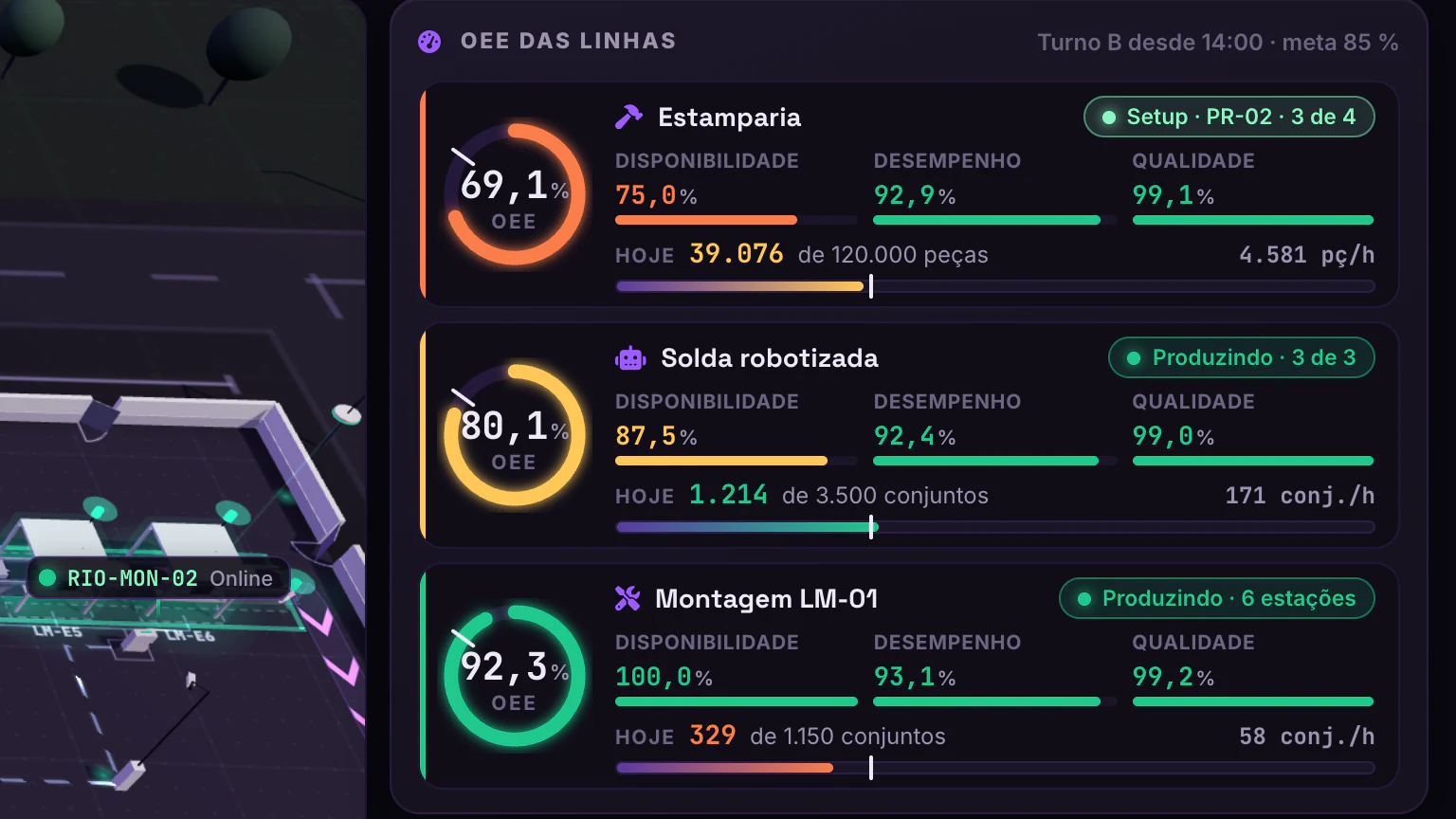

Planta Conectada · Chão de fábrica · OEE das linhas contra a meta

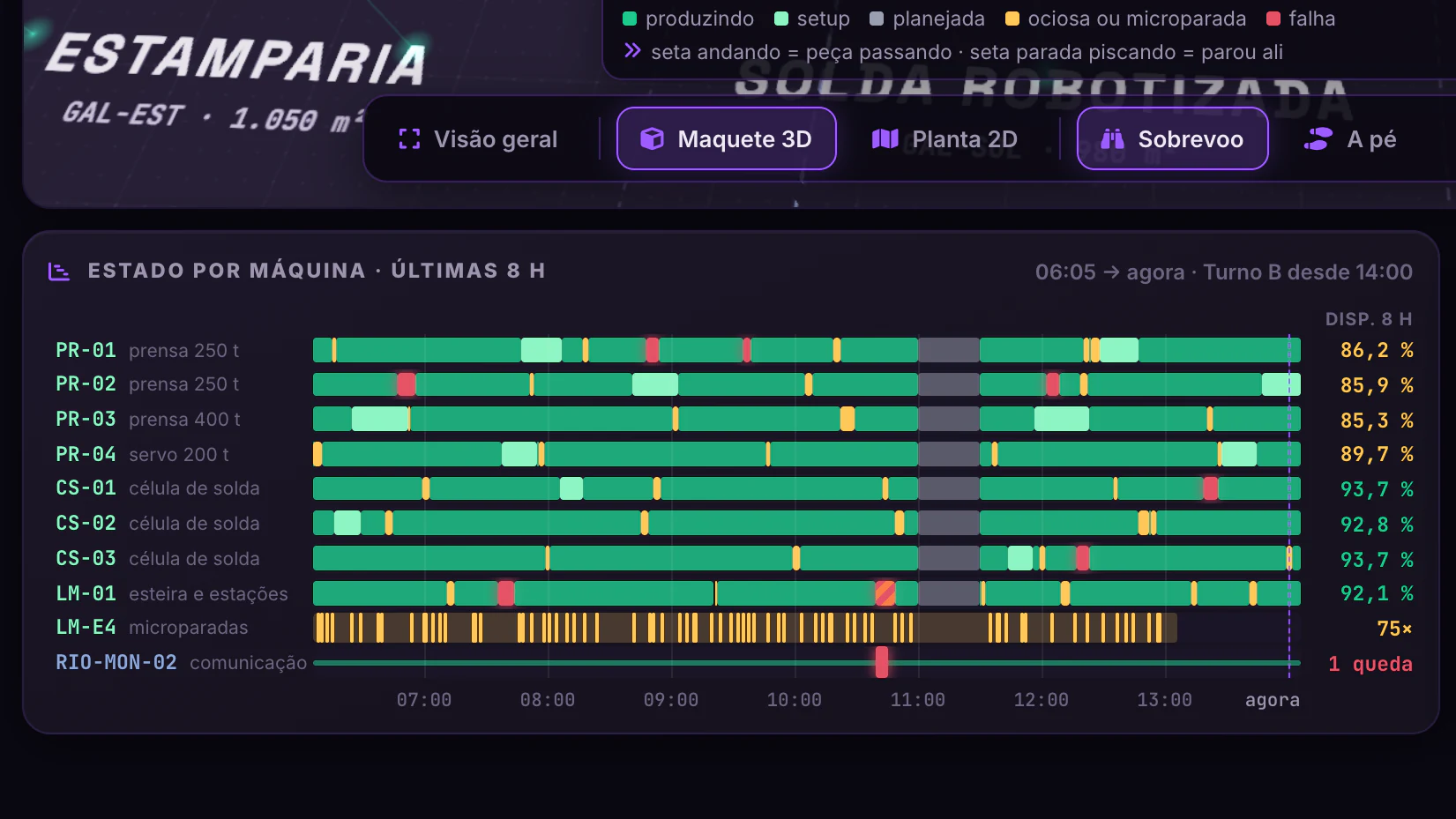

Planta Conectada · Chão de fábrica · Estado por máquina em 8 h

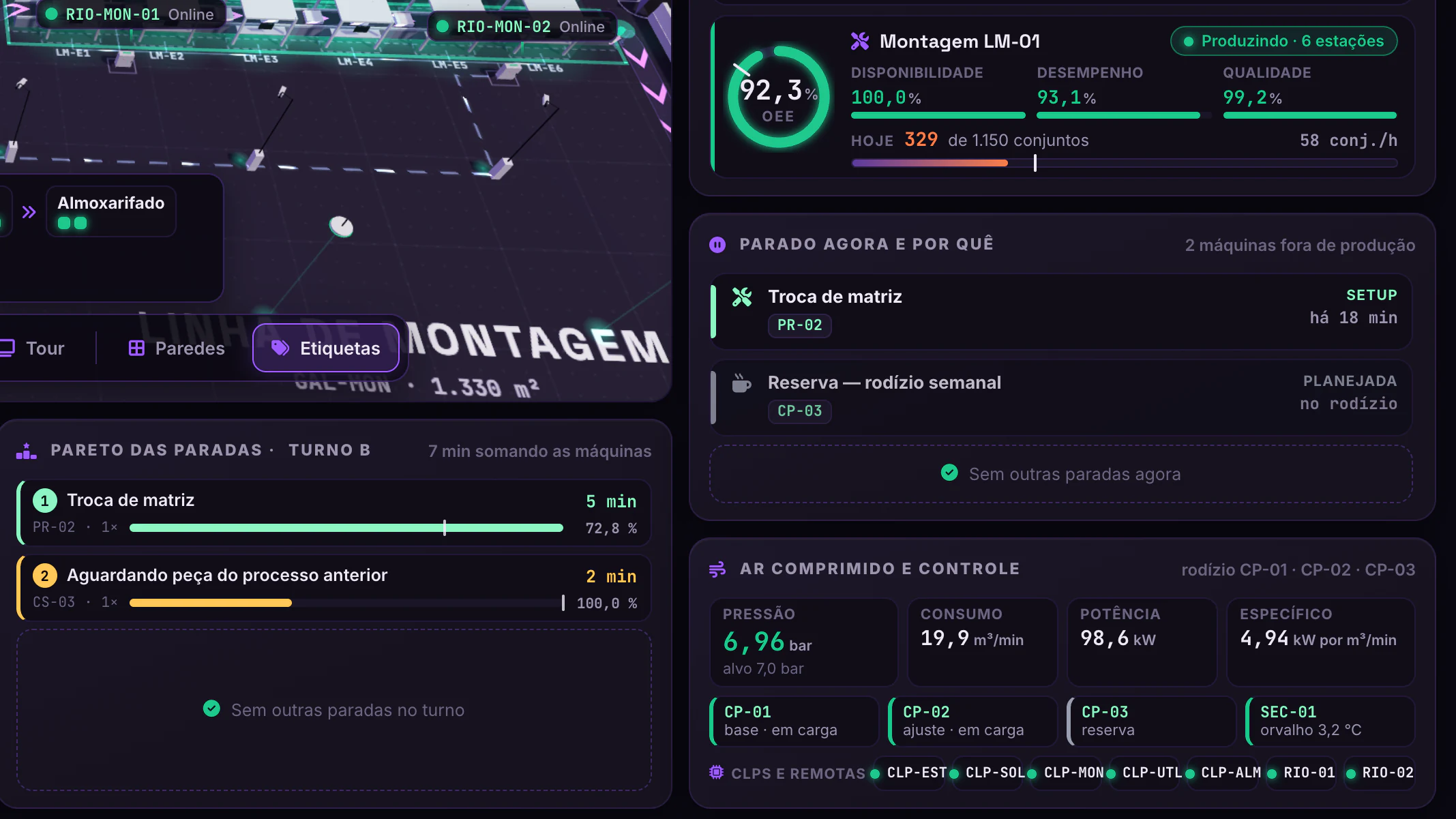

Planta Conectada · Chão de fábrica · Paradas, Pareto e ar comprimido

Role para ver o resto do quadro

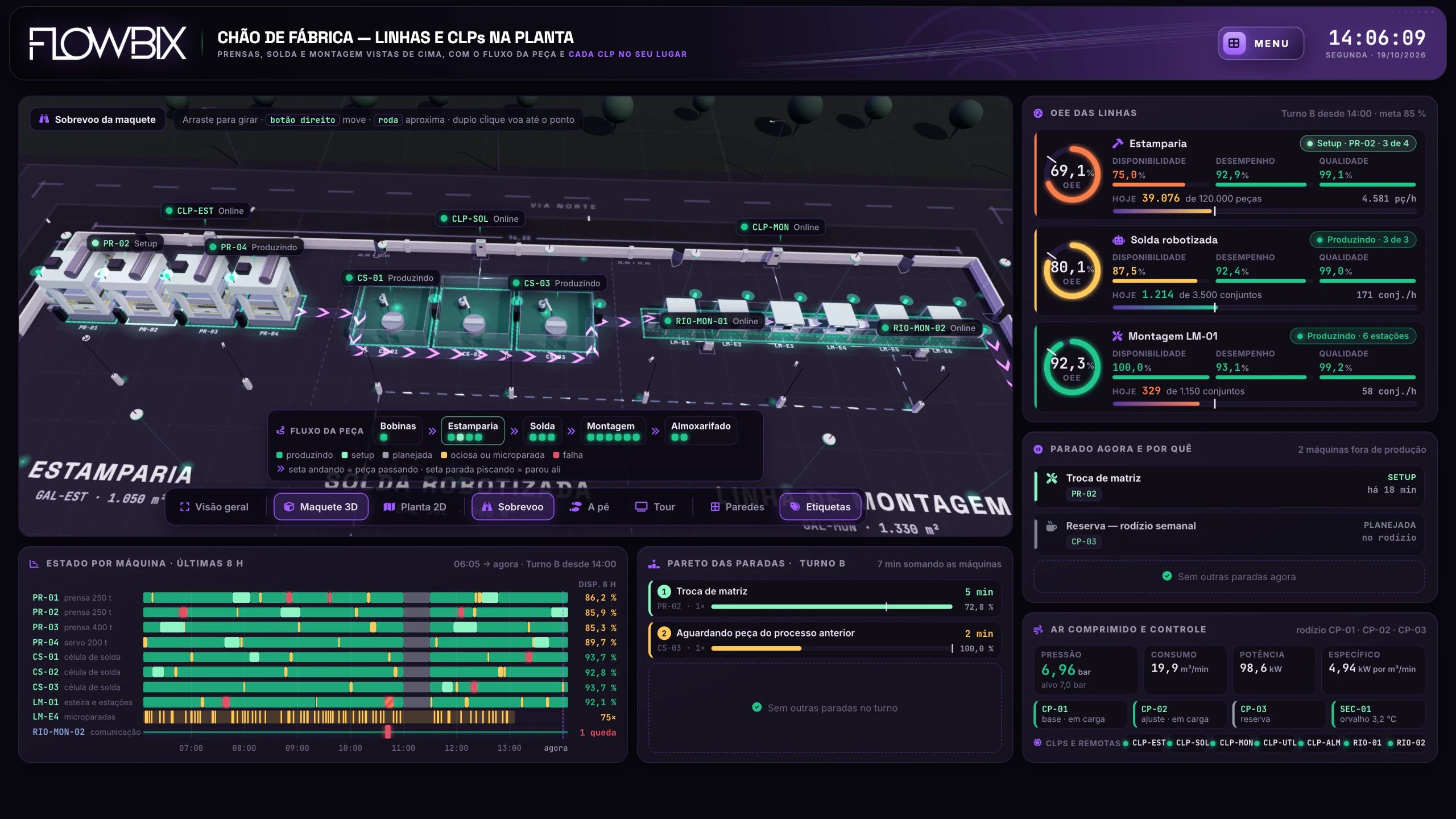

Vista 1 de 5 · Tela inteiraA maquete 3D da Estamparia, da Solda robotizada e da Montagem, com o fluxo da peça, divide a tela com o OEE das 3 linhas, o que está parado agora, o Pareto do turno B, o estado por máquina em 8 h e o ar comprimido.

10Produção e correlação

Chão de fábrica

Que linha está abaixo da meta de OEE, o que parou agora e por quê, e como cada máquina se comportou nas últimas 8 h?

OEE da Estamparia69,1 %

Parado no turno B7 min

Microparadas LM-E475

Com meta de 85 %, só a Montagem LM-01 passa, com 92,3 % de OEE. A Solda robotizada está em 80,1 % e a Estamparia em 69,1 %, com disponibilidade de 75,0 %.
Às 14:06, 2 máquinas estão fora de produção: a PR-02, em troca de matriz há 18 min, e o CP-03, de reserva no rodízio semanal. O Pareto do turno B soma 7 min.
Em 8 h, a disponibilidade vai de 85,3 % na PR-03 a 93,7 % na CS-01 e na CS-03; 5 das 8 máquinas têm trecho em falha, e a LM-E4 somou 75 microparadas.
Na maquete, CLP-EST, CLP-SOL, CLP-MON e as remotas RIO-MON-01 e RIO-MON-02 estão Online; a RIO-MON-02 teve 1 queda de comunicação em 8 h, antes das 11:00.

Por que importa

Cada prensa, célula de solda e estação de montagem aparece no seu lugar da planta, com o CLP da área e o estado do momento, ao lado do OEE das três linhas contra a meta de 85 %. A parada chega com motivo e tempo, e as últimas 8 h mostram, por máquina, onde se repetem falha, setup e microparada.

Na frente · Produção e correlação

Linhas e CLPs Efeito dominó

Planta Conectada/Produção e correlação/Efeito dominó

Print real · dashboard Flowbix11 / 13

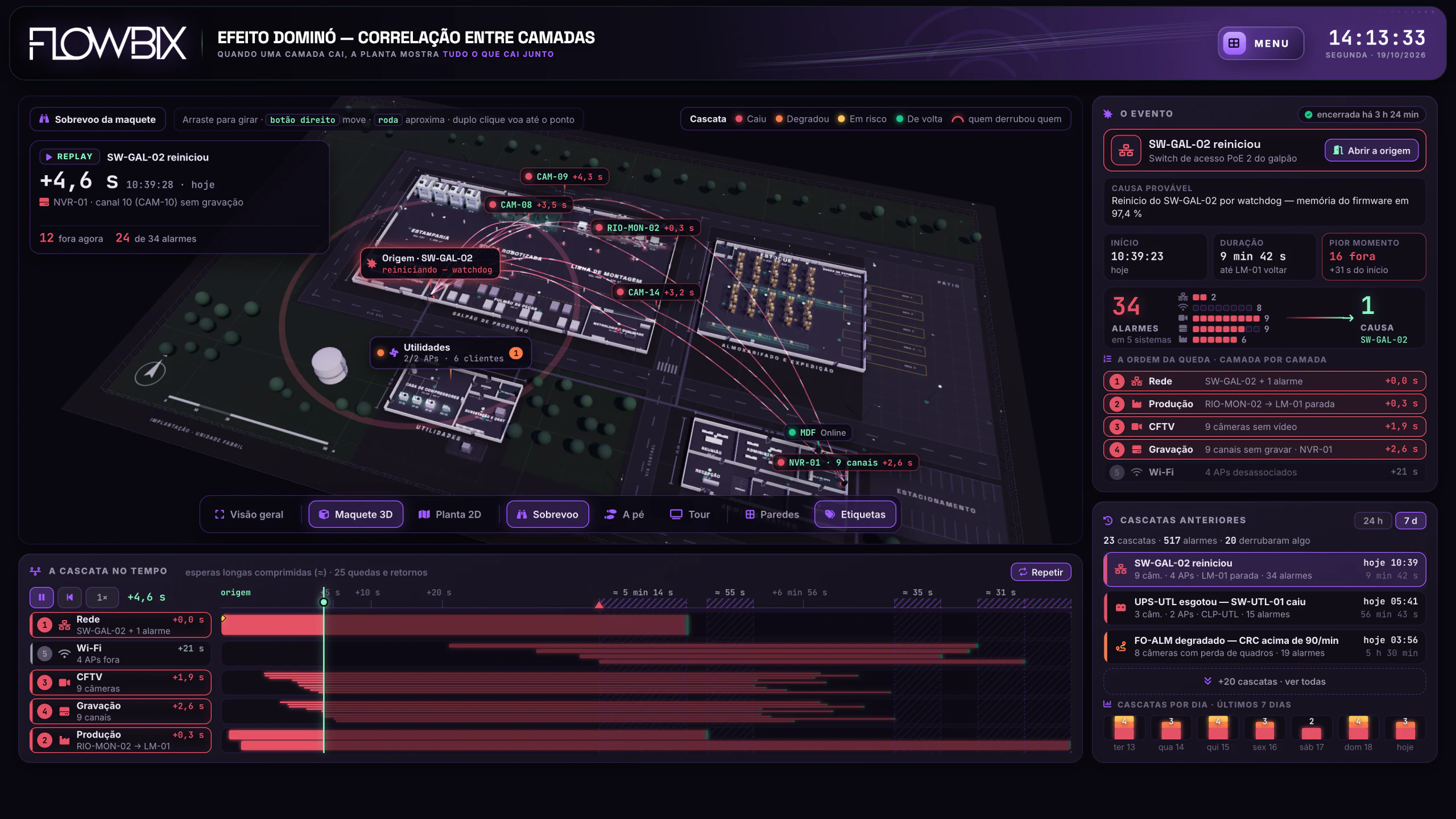

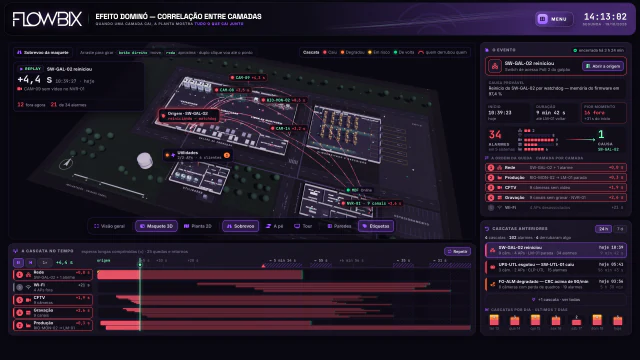

Flowbix · Planta Conectada · Efeito dominóvista 1 de 5 · 24 h

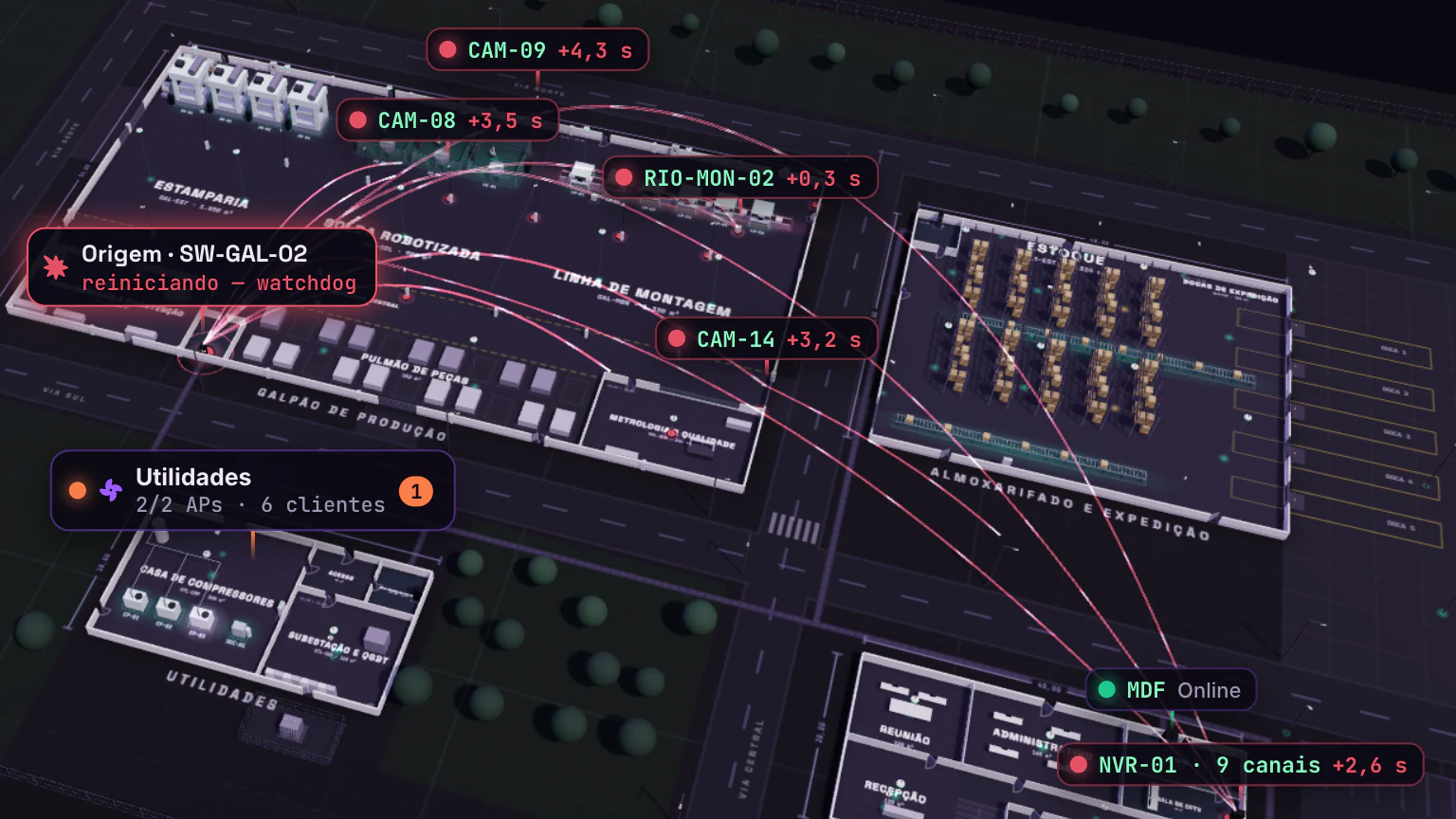

Planta Conectada · Efeito dominó · Quem derrubou quem na maquete

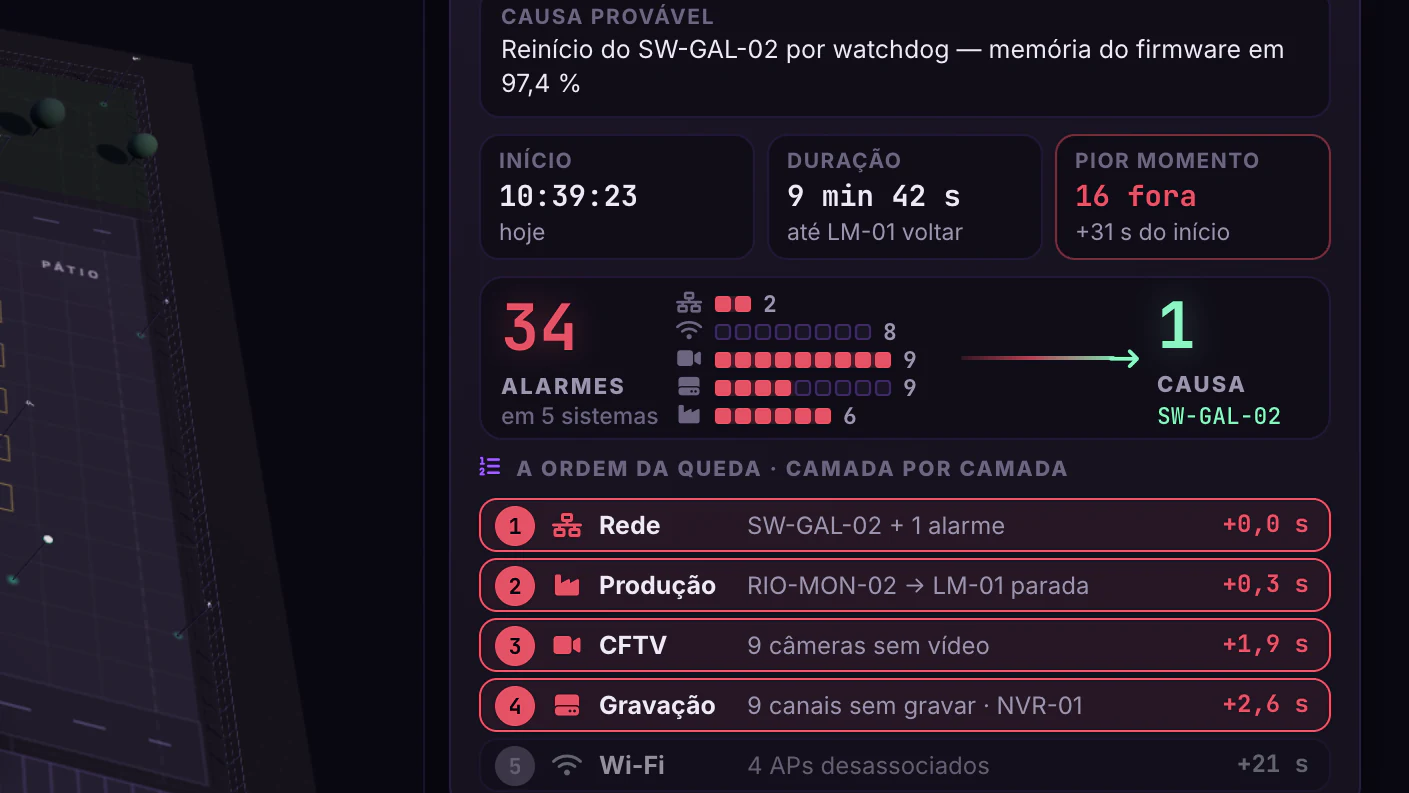

Planta Conectada · Efeito dominó · Causa, alarmes e ordem da queda

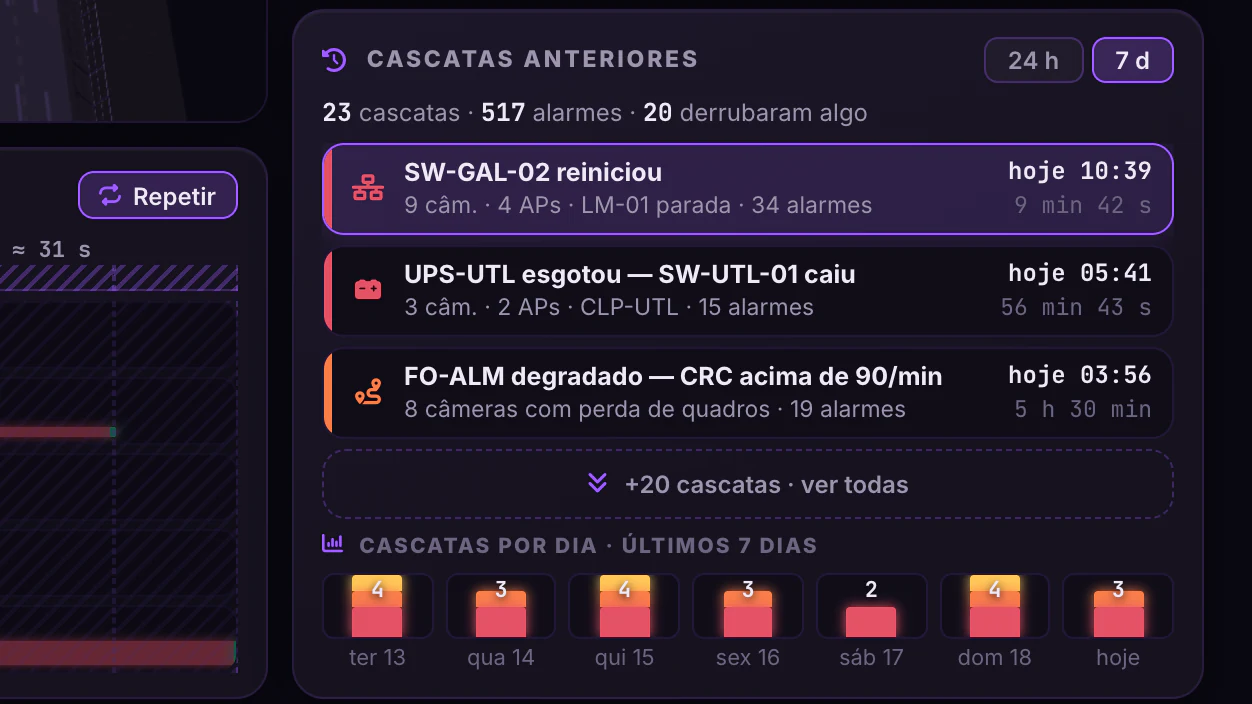

Planta Conectada · Efeito dominó · Sete dias de cascatas

Role para ver o resto do quadro

Vista 1 de 5 · 24 hO replay está em +4,4 s (10:39:27), com a CAM-09 sem vídeo no NVR-01, 12 fora agora e 21 de 34 alarmes. A linha do tempo mostra 25 quedas e retornos; em 24 h, 4 cascatas e 102 alarmes.

11Produção e correlação

Efeito dominó

Quando o SW-GAL-02 reiniciou, o que caiu junto na planta, em que ordem e por quanto tempo, e quantas cascatas houve em 7 dias?

Alarmes do evento34

Pior momento16 fora

Cascatas em 7 dias23

O SW-GAL-02, switch de acesso PoE 2 do galpão, reiniciou às 10:39:23. Causa provável: reinício por watchdog, com a memória do firmware em 97,4 %.
A queda desce camada por camada: LM-01 parada em +0,3 s, 9 câmeras sem vídeo em +1,9 s, 9 canais do NVR-01 sem gravar em +2,6 s e 4 APs desassociados em +21 s.
São 34 alarmes em 5 sistemas (2 de rede, 8 de Wi-Fi, 9 de CFTV, 9 de gravação e 6 de produção) e 1 causa. O pior momento, 16 fora, veio 31 s após o início.
Na aba 24 h são 4 cascatas, 102 alarmes e 4 que derrubaram algo; na de 7 d, 23 cascatas, 517 alarmes e 20 que derrubaram algo, de 2 a 4 por dia.

Por que importa

Um reinício de switch disparou 34 alarmes em rede, Wi-Fi, CFTV, gravação e produção. O painel junta tudo numa cascata só, com origem, causa provável e ordem em segundos: quem atende vê que a LM-01 parada, as câmeras sem vídeo e os APs fora vêm do mesmo SW-GAL-02, e o histórico mostra as cascatas dos últimos 7 dias.

Na frente · Produção e correlação

Linhas e CLPs Efeito dominó

Flowbix/Quem confia

12 / 13

Quem confia

Empresas que
rodam Flowbix

Varejo, indústria, logística, energia e saúde com monitoramento e observabilidade Flowbix em produção.

16empresas entre os
clientes Flowbix

Flowbix · Planta Conectada · Vamos conversar · 13 / 13

Próximo passo

Quer ver a sua plantacamada por camada?

Agende uma conversa com o time comercial da Flowbix e veja estes dashboards montados sobre a sua unidade, com os prédios em maquete 3D e a rede, o Wi-Fi, as câmeras, os gravadores e as linhas na mesma planta.

Siteflowbix.com

WhatsApp comercial+55 11 5192-3351

E-mailequipecomercial@flowbix.com

service · Flowbix

Comercial · Flowbix

Conta verificada

Escaneie para iniciar uma conversa

Um switch reinicioue a linha parou

Cinco camadas na mesma maquete

Um reinício, 34 alarmes, 1 causa

8.482 m² que câmera nenhuma vê

O DVR-01 guarda 22,7 dias

Estamparia em 69,1 % de OEE

Rede, Wi-Fi e câmeras

Linhas e CLPs

Dashboards Flowbix

Turno, TI e manutenção

8 dashboards em3 frentes

40 vistas na resolução original

Empresas querodam Flowbix

Quer ver a sua plantacamada por camada?

Comercial · Flowbix

8 dashboards em
3 frentes

Empresas que
rodam Flowbix
