Tour 3D da Fábrica · Torre de secagem

Tour 3D da Fábrica · Envase e esteiras

Tour 3D da Fábrica · tour em vídeo

Leite em pó e UHT·5 áreas em vídeo·2026

Tour 3D da Fábrica · vídeo de 2 min 59 s

Cinco áreas em 3D,num painel só

Gravação de tela do dashboard da Flowbix com uma fábrica de leite em pó e UHT em 3D. A câmera passa pelas 5 áreas, da evaporação à sala elétrica, abre painéis de CLP e entra no ciclone e no filtro de mangas. Às 22:57, com a esteira E-07 travada, a Linha 1 está a 0,0 latas/min.

Painéis de CLP abertosLeite em pó e UHTVista de droneEvaporaçãoTorre de secagemEnvase e esteirasCasa de caldeirasSala elétrica e CLPs

5áreas em 3D, uma aba para cada

1.577kg/h de pó, de 12.174 L/h de leite

2 de 5áreas com ocorrência aberta às 22:57

9 de 9CLPs em RUN na barra de apoio

Assistir ao tour · 2:59

Gravação de tela do dashboard da Flowbix · 14/10/2026

Tour 3D da Fábrica/Como funciona

02 / 11

Como funciona

Um clique na aba monta a área em 3D

Cada uma das 5 áreas tem a sua aba. A barra de cima dá o número-chave e o estado de cada área, e a de baixo segue o produto, do leite ao armazém. No meio fica a área em 3D; à direita, resumo, ocorrências e equipamentos, e um clique abre a peça por dentro.

A Linha 1 volta durante o tour

Com a E-07 travada, a Linha 1 estava a 0,0 latas/min às 22:57:26. Às 23:00:01, com a câmera ainda na sala elétrica, a barra de cima já marcava 68,6 latas/min.

Por dentro do filtro de mangas

A câmera entra no ciclone CI-01 e anda entre as 40 mangas do FM-01; ao lado, o painel marca ΔP de 119 mmCA, com alarme em 180, e 4,1 mg/Nm³ de pó no ar limpo.

O pico passou do alarme

Na lista da sala elétrica, logo abaixo da bateria do CLP-05, fica o pico de 15 min do dia: 4.272 kW às 21:45, 94,9 % do contratado e acima do alarme de 4.050 kW.

O tour começa pelo CLP-05

Dos 8 passos do Tour pela sala elétrica, o 1º vai direto ao QCLP-02 e mostra o CLP-05 com ciclo de 6,9 ms e a bateria da CPU em 2,60 V; o 2º abre o QGBT-01.

Processo nas 5 áreas

2 áreas com ocorrência

Sólidos, ar de saída, latas/min, pressão do barrilete e demanda, com as ocorrências de cada área

junta

CLPs e rede

9 de 9 em RUN

9 CLPs, com o ciclo e a bateria de cada CPU, e os 8 switches do anel MRP, no rack da sala elétrica

monta

Painel Flowbix em 3D

5 áreas, 1 painel

Uma aba por área, com vista de drone, a pé, telhado e etiquetas; um clique abre o equipamento por dentro

aponta

Quem cuida da fábrica

2 barras em toda área

Processo, utilidades, manutenção e automação olham a sua área sem perder as outras de vista

Tour 3D da Fábrica/Mapa dos dashboards

03 / 11

Mapa dos dashboards

O tour inteiro
e área por área

O vídeo de 2 min 59 s inteiro e, na ordem das abas, os 5 trechos: evaporação, torre de secagem, envase, caldeiras e sala elétrica. Cada trecho roda em loop ao lado de 3 quadros parados.

O tour 1 vídeo · 2:59O tour completo

As 5 áreas 5 vídeos · 2:59Evaporação · Torre de secagem · Envase e esteiras · Casa de caldeiras · Sala elétrica e CLPs

A fábrica às 22:57

12.174L/h de leite

48,6 %de sólidos

1.577kg/h de pó

0,0latas/min, Linha 1

10,93t/h de vapor

3.589kW de demanda

Tela cheia

15 quadros parados em resolução cheia

Clique num quadro para ampliar; as setas passam por todas as vistas, na ordem do deck.

cliqueampliarodazoom←→trocaEscfecha

vídeo 2:59 · 5 capítulos

04O tourO tour completo

vídeo 0:35 + 3 quadros

05As 5 áreasEvaporação

vídeo 0:28 + 3 quadros

06As 5 áreasTorre de secagem

vídeo 0:23 + 3 quadros

07As 5 áreasEnvase e esteiras

vídeo 0:26 + 3 quadros

08As 5 áreasCasa de caldeiras

Tour 3D da Fábrica · Sala elétrica e CLPs

vídeo 1:07 + 3 quadros

09As 5 áreasSala elétrica e CLPs

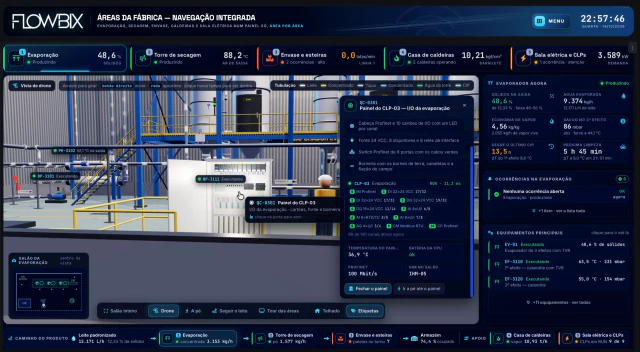

Tour 3D da Fábrica/O tour/O tour completo

Gravação real · dashboard Flowbix04 / 11

Flowbix · Tour 3D da Fábrica · O tour completocapítulo 1 de 5 · Evaporação

Role para ver o resto do quadro

Capítulo 1 de 5 · EvaporaçãoSem ocorrência e com o modo próprio Seguir o leite, a evaporação ocupa os primeiros 35 s: salão, pré-aquecedor PH-3102 e o painel QC-0301 do CLP-03 aberto, com os cartões à mostra.

04O tour

O tour completo

Como estão as 5 áreas da fábrica agora, quais têm ocorrência aberta e como se vai de uma à outra sem sair do painel?

Ocorrência aberta2 áreas

Armazém ocupado74,4 %

CLPs em RUN9 de 9

Às 22:57:26, a barra de cima marca 48,6 % de sólidos, 88,2 °C no ar de saída, 0,0 latas/min na Linha 1, 10,21 kgf/cm² no barrilete e 3.589 kW de demanda.
Embaixo, o caminho do produto vai de 12.174 L/h de leite a 1.577 kg/h de pó, 7 paletes no turno e armazém 74,4 % ocupado; no apoio, 9 de 9 CLPs em RUN.
O envase tem 2 ocorrências, o travamento da E-07, de nível alto, e a bateria fraca na CPU do CLP-05, de atenção, que é também a única da Sala elétrica e CLPs.
Às 23:00:01, ainda na sala elétrica, a barra de cima mostra a Linha 1 a 68,6 latas/min e o envase com 1 ocorrência, de atenção; embaixo, 8 paletes no turno.

Por que importa

As duas barras ficam na tela em toda área, então o que muda numa área aparece mesmo com a câmera em outra. A aba monta a área em 3D, com resumo, ocorrências e equipamentos à direita, e toda área tem Drone, A pé, Telhado, Etiquetas e Tour das áreas, além de um modo próprio, como Seguir o leite.

Na frente · O tour

Tour completo

Tour 3D da Fábrica/As 5 áreas/Evaporação

Gravação real · dashboard Flowbix05 / 11

Flowbix · Tour 3D da Fábrica · Evaporaçãovista 1 de 4 · Vídeo do trecho

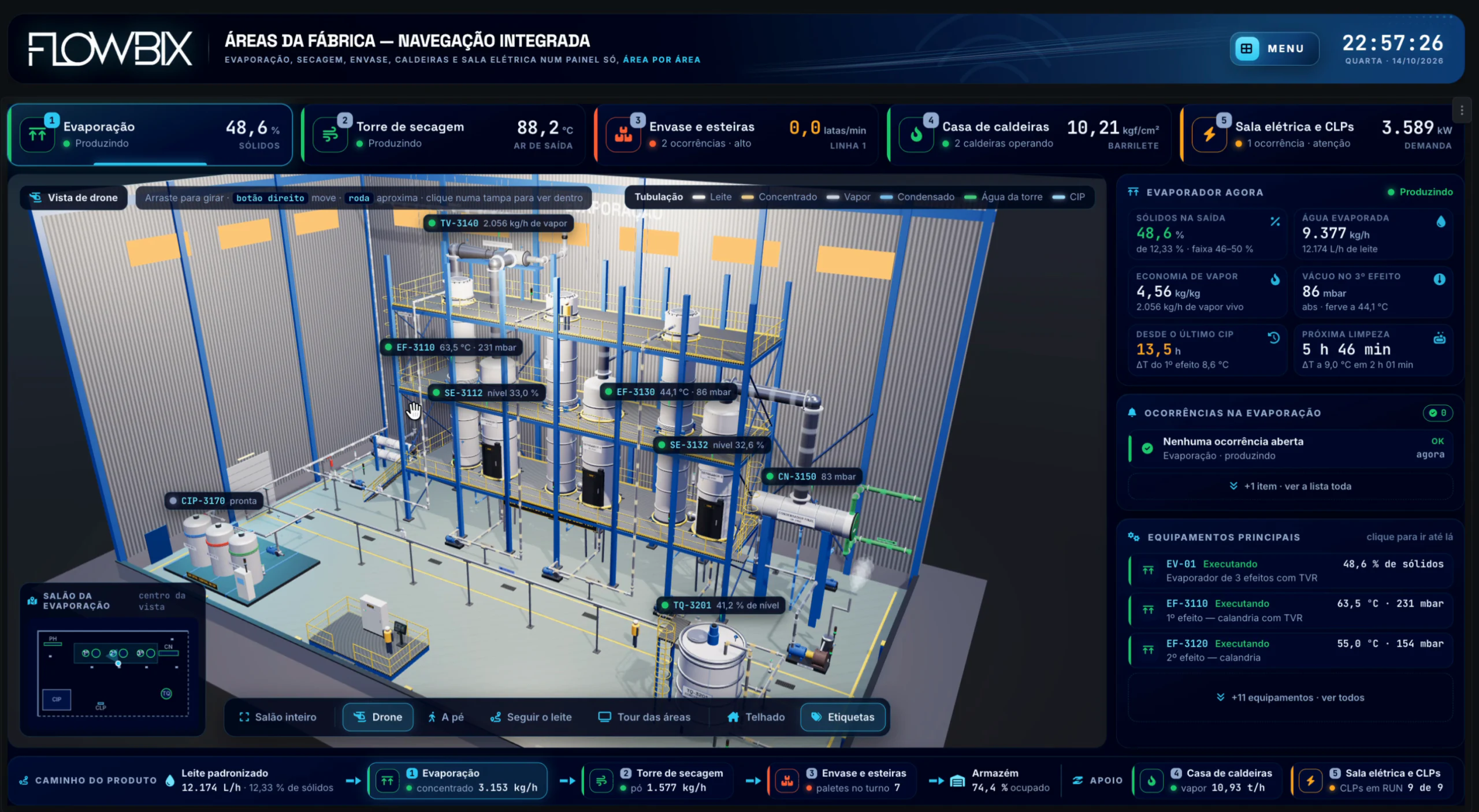

Tour 3D da Fábrica · Evaporação · O salão inteiro com etiquetas

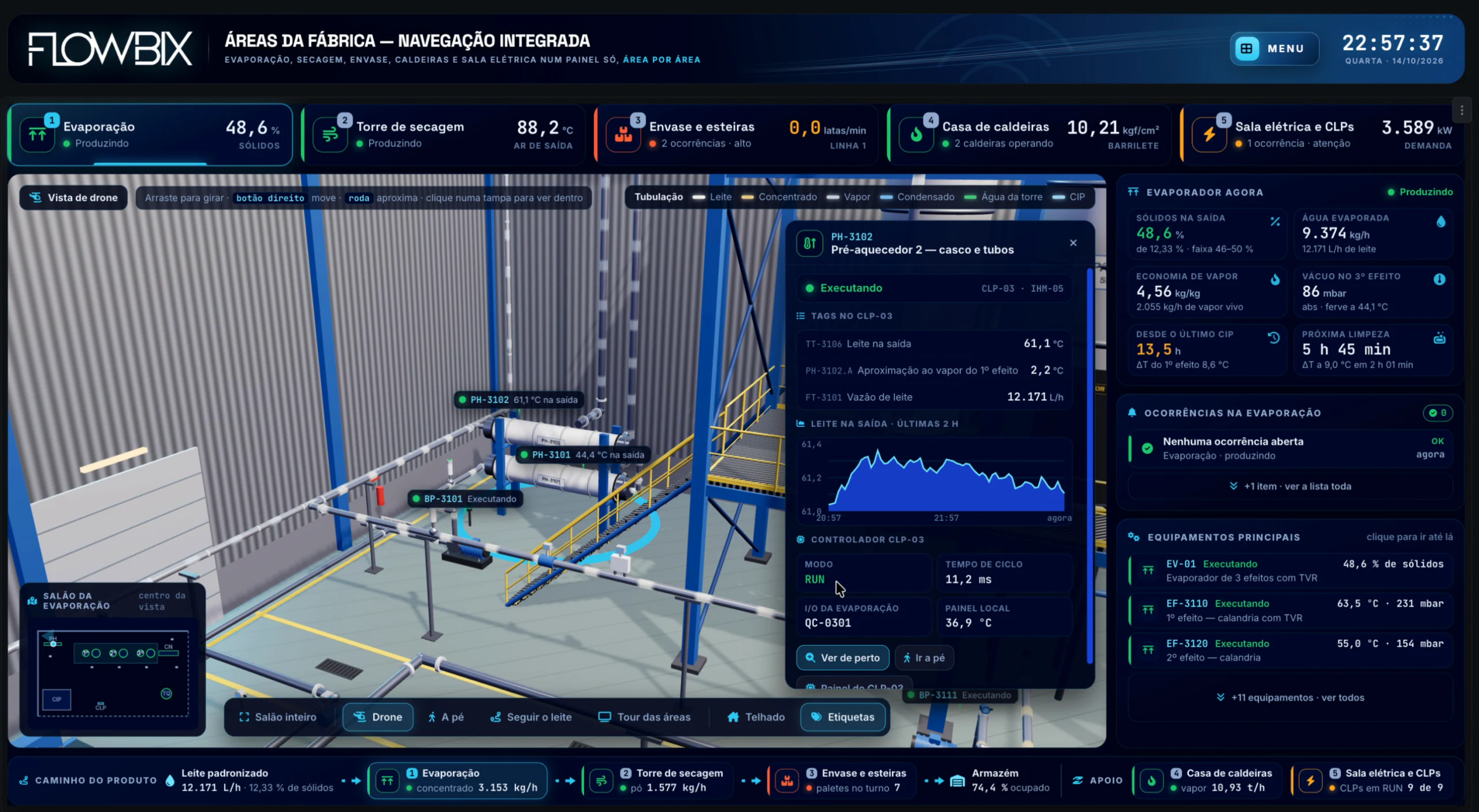

Tour 3D da Fábrica · Evaporação · Pré-aquecedor PH-3102 aberto

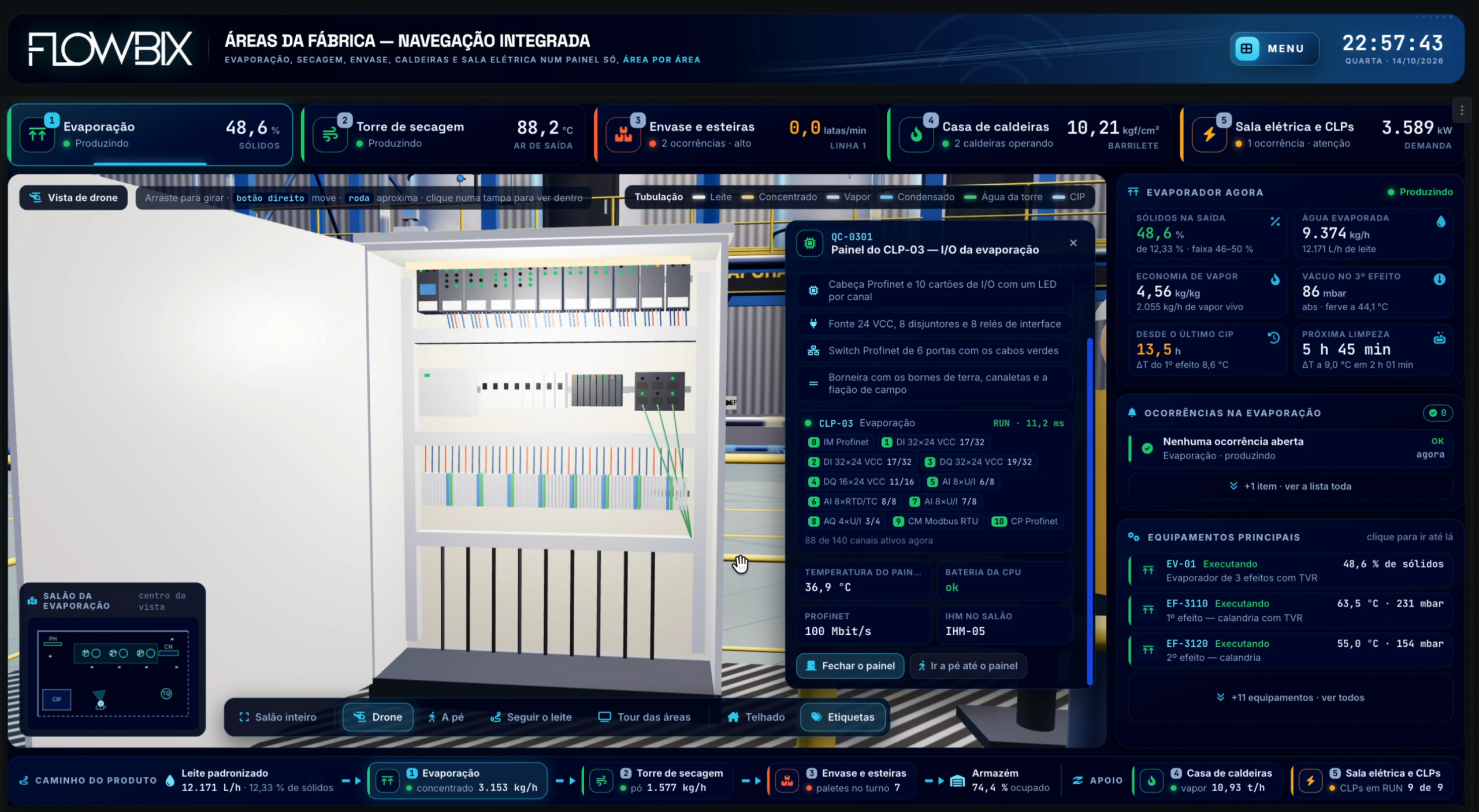

Tour 3D da Fábrica · Evaporação · Dentro do painel QC-0301

0:00trecho em loop · clique pausa

Role para ver o resto do quadro

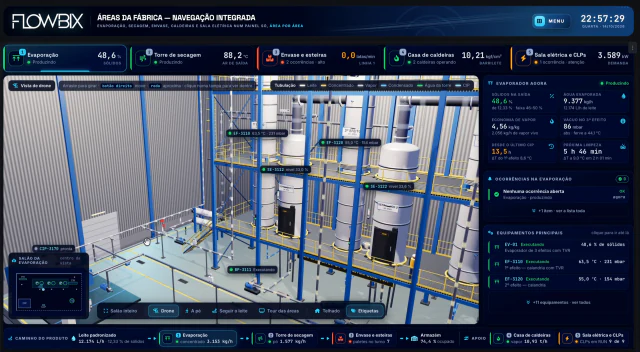

Vista 1 de 4 · Vídeo do trechoA câmera sai do salão inteiro com as etiquetas, desce aos pré-aquecedores e abre o PH-3102; do cartão dele chama o painel QC-0301 do CLP-03, abre a porta, gira em volta do painel, fecha a porta e volta ao salão.

05As 5 áreas

Evaporação

Quanto o evaporador concentra e evapora agora, quando vem a próxima limpeza e como está o CLP-03, que atende a evaporação?

Sólidos na saída48,6 %

Evaporação (kg/h)9.377

Canais I/O ativos88/140

O leite padronizado entra a 12.174 L/h com 12,33 % de sólidos e sai do EV-01, de 3 efeitos com TVR, com 48,6 %, na faixa de 46–50 %: 3.153 kg/h de concentrado.
Evaporam 9.377 kg/h com 2.056 kg/h de vapor vivo, economia de 4,56 kg/kg. Faz 13,5 h do último CIP e a próxima limpeza é em 5 h 46 min, sem ocorrência aberta.
No PH-3102, o leite sai a 61,1 °C, com aproximação de 2,2 °C ao vapor do 1º efeito, entre 61,0 e 61,4 °C em 2 h; ao lado, o PH-3101 marca 44,4 °C na saída.
O painel QC-0301 do CLP-03, em RUN com ciclo de 11,2 ms, tem 88 de 140 canais ativos: o cartão de RTD/TC usa 8 de 8 e o de saídas DQ 32×24 VCC, 19 de 32.

Por que importa

Quem cuida da evaporação vê processo e automação no mesmo salão em 3D: as etiquetas dos equipamentos, o resumo do evaporador com a próxima limpeza e, na peça clicada, as tags no CLP e a curva de 2 h. Do pré-aquecedor se chega ao painel do CLP-03 e se abre a porta para ver cartões e canais em uso, sem trocar de tela.

Na frente · As 5 áreas

Evaporação Secagem Envase Caldeiras Sala elétrica

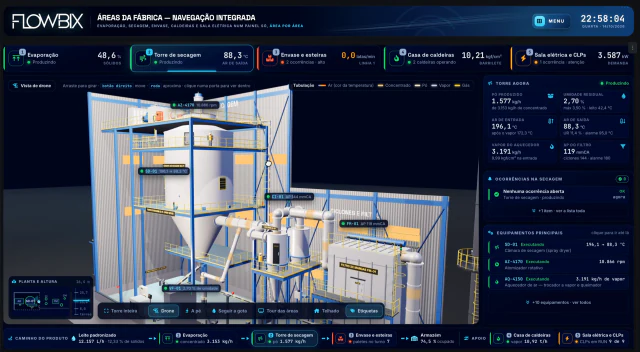

Tour 3D da Fábrica/As 5 áreas/Torre de secagem

Gravação real · dashboard Flowbix06 / 11

Flowbix · Tour 3D da Fábrica · Torre de secagemvista 1 de 4 · Vídeo do trecho

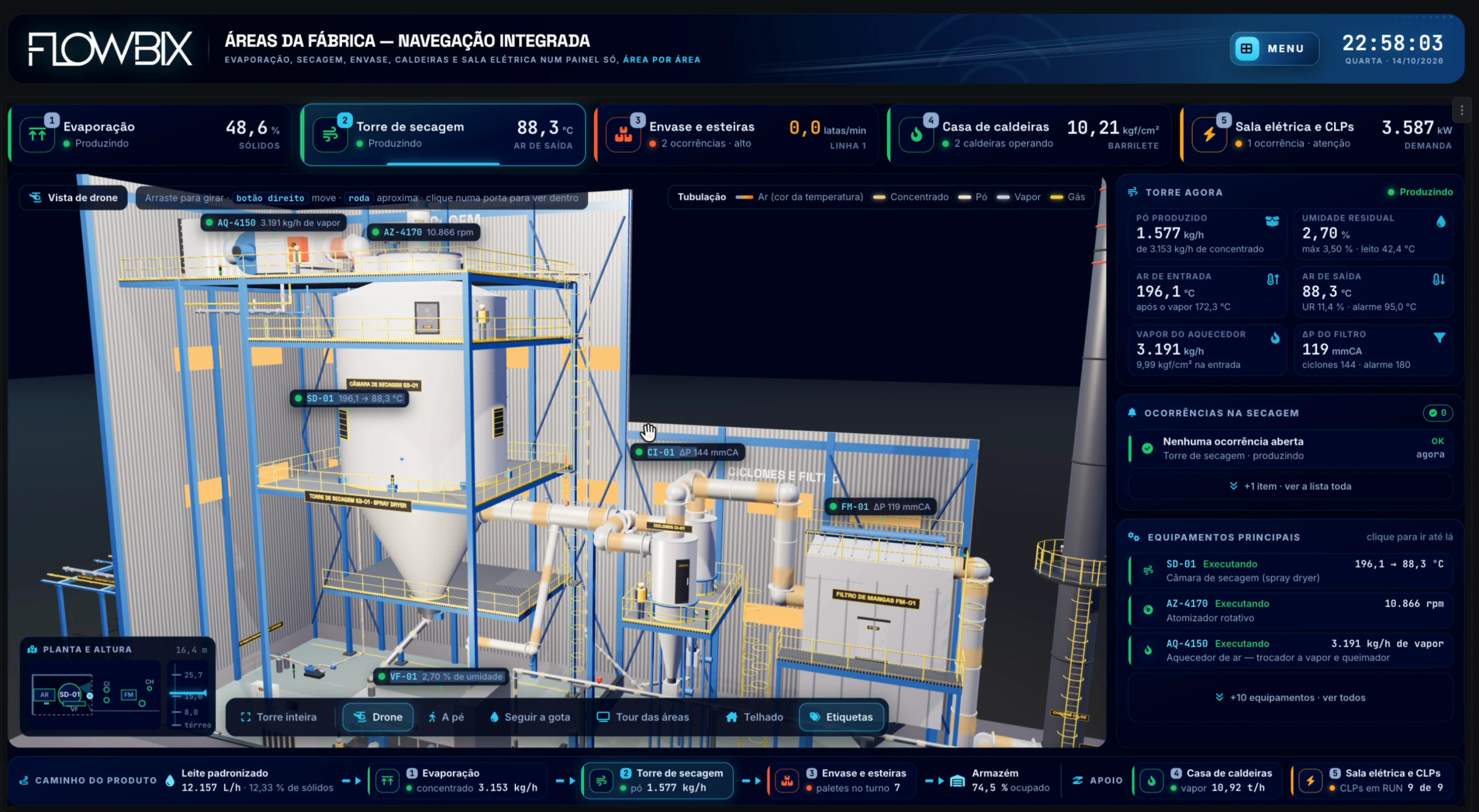

Tour 3D da Fábrica · Torre de secagem · A torre em vista de drone

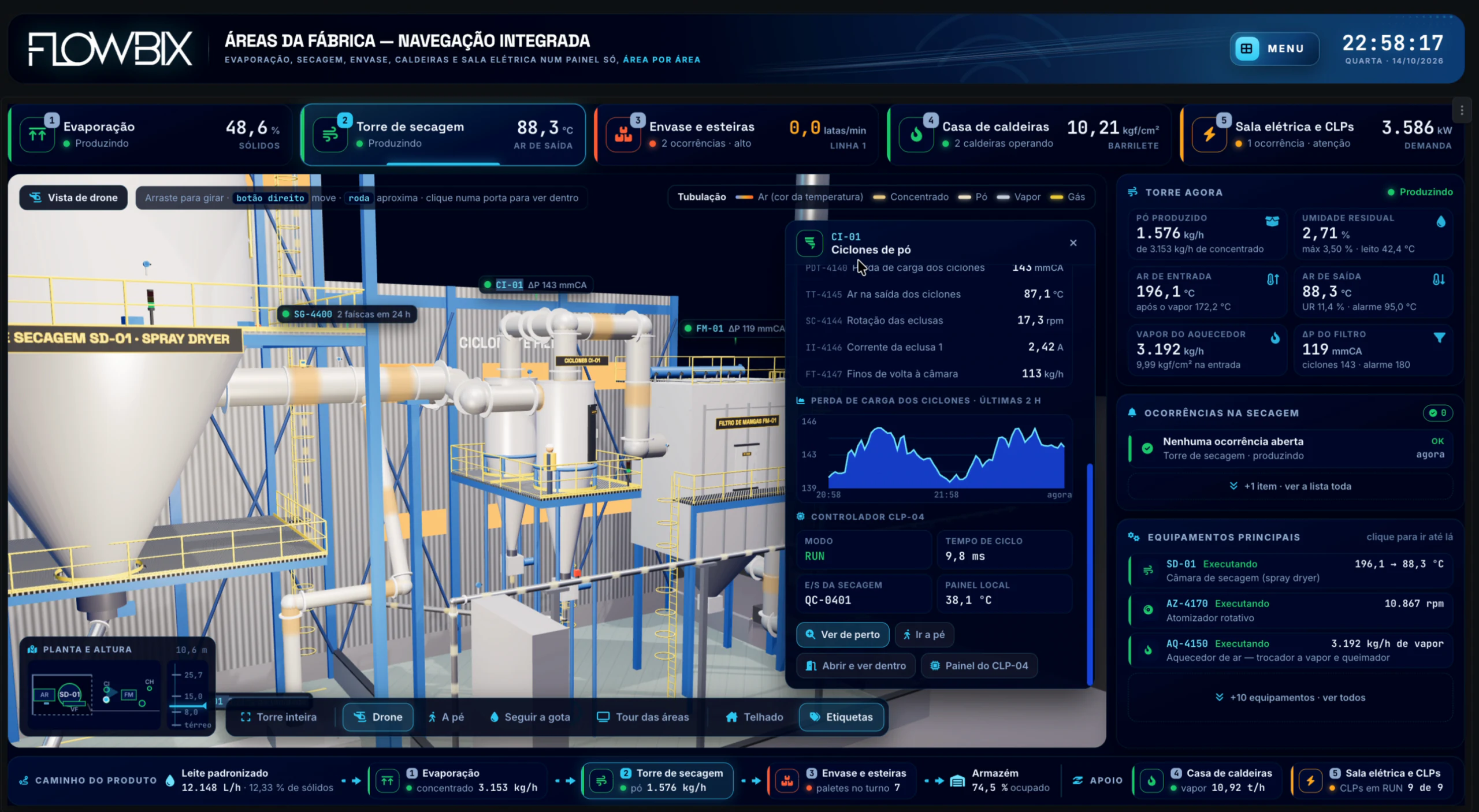

Tour 3D da Fábrica · Torre de secagem · Ciclones CI-01 e o CLP-04

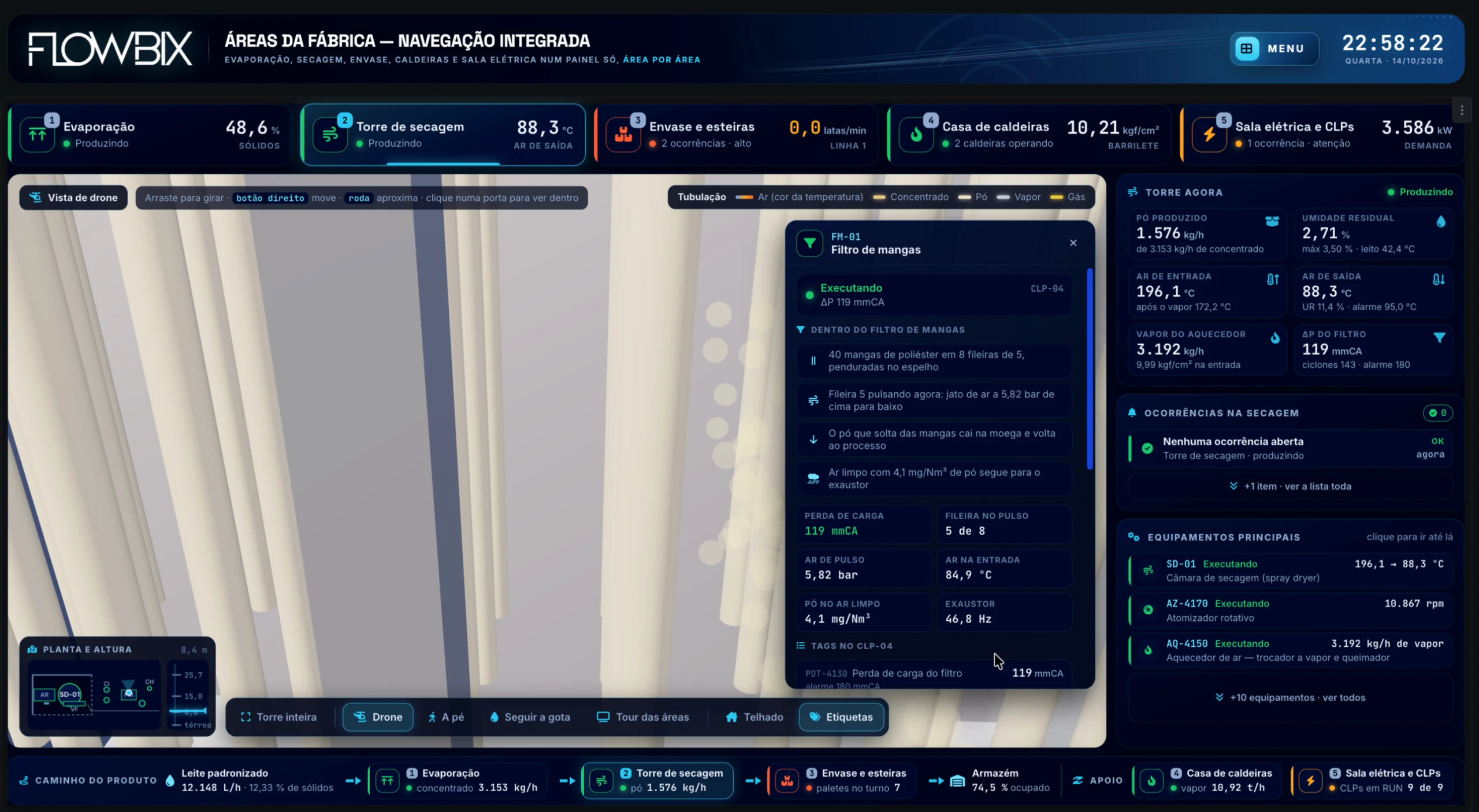

Tour 3D da Fábrica · Torre de secagem · Entre as mangas do FM-01

0:00trecho em loop · clique pausa

Role para ver o resto do quadro

Vista 1 de 4 · Vídeo do trechoA aba abre a torre em vista de drone, com as etiquetas. O cursor passa pelo AQ-4150 e pelo SD-01, abre o visor do CI-01 e a câmera entra no ciclone; depois abre a porta do FM-01, anda entre as mangas e sai de novo.

06As 5 áreas

Torre de secagem

Quanto pó a torre faz agora a partir do concentrado, com que umidade, e como estão o ar quente, os ciclones e o filtro de mangas?

Pó por hora (kg)1.577

Umidade do pó (%)2,70

Ar de saída (°C)88,3

Sem ocorrência aberta, a torre produz 1.577 kg/h de pó a partir de 3.153 kg/h de concentrado às 22:58, com umidade residual de 2,70 %, para máximo de 3,50 %.
O AQ-4150 recebe 3.191 kg/h de vapor a 9,99 kgf/cm²; o ar está a 172,3 °C depois do vapor, entra no SD-01 a 196,1 °C e sai a 88,3 °C, com alarme em 95,0 °C.
Nos ciclones CI-01, o ΔP fica entre 143 e 144 mmCA e o ar sai a 87,1 °C; as eclusas giram a 17,3 rpm, a 1ª com 2,42 A, e devolvem 113 kg/h de finos à câmara.
O filtro FM-01 tem 40 mangas em 8 fileiras de 5, e a fileira 5 pulsa a 5,82 bar; o ΔP é de 119 mmCA, alarme em 180 mmCA, e o ar limpo leva 4,1 mg/Nm³ de pó.

Por que importa

No gêmeo 3D, a torre, os ciclones e o filtro de mangas ficam ao lado dos números do processo. Um clique no visor do ciclone ou na porta do filtro abre as tags no CLP-04, a curva de 2 h e o que acontece lá dentro, e a câmera entra no equipamento. No filtro, a ficha mostra qual fileira pulsa e com que pressão.

Na frente · As 5 áreas

Evaporação Secagem Envase Caldeiras Sala elétrica

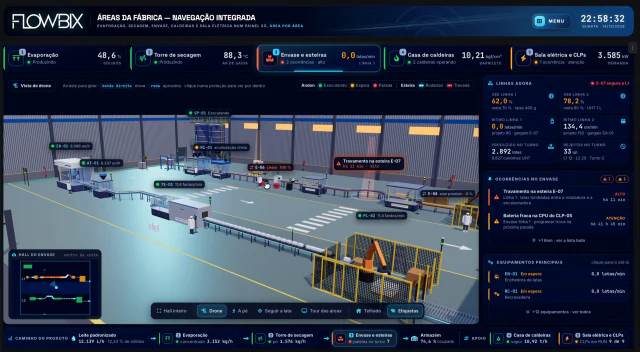

Tour 3D da Fábrica/As 5 áreas/Envase e esteiras

Gravação real · dashboard Flowbix07 / 11

Flowbix · Tour 3D da Fábrica · Envase e esteirasvista 1 de 4 · Vídeo do trecho

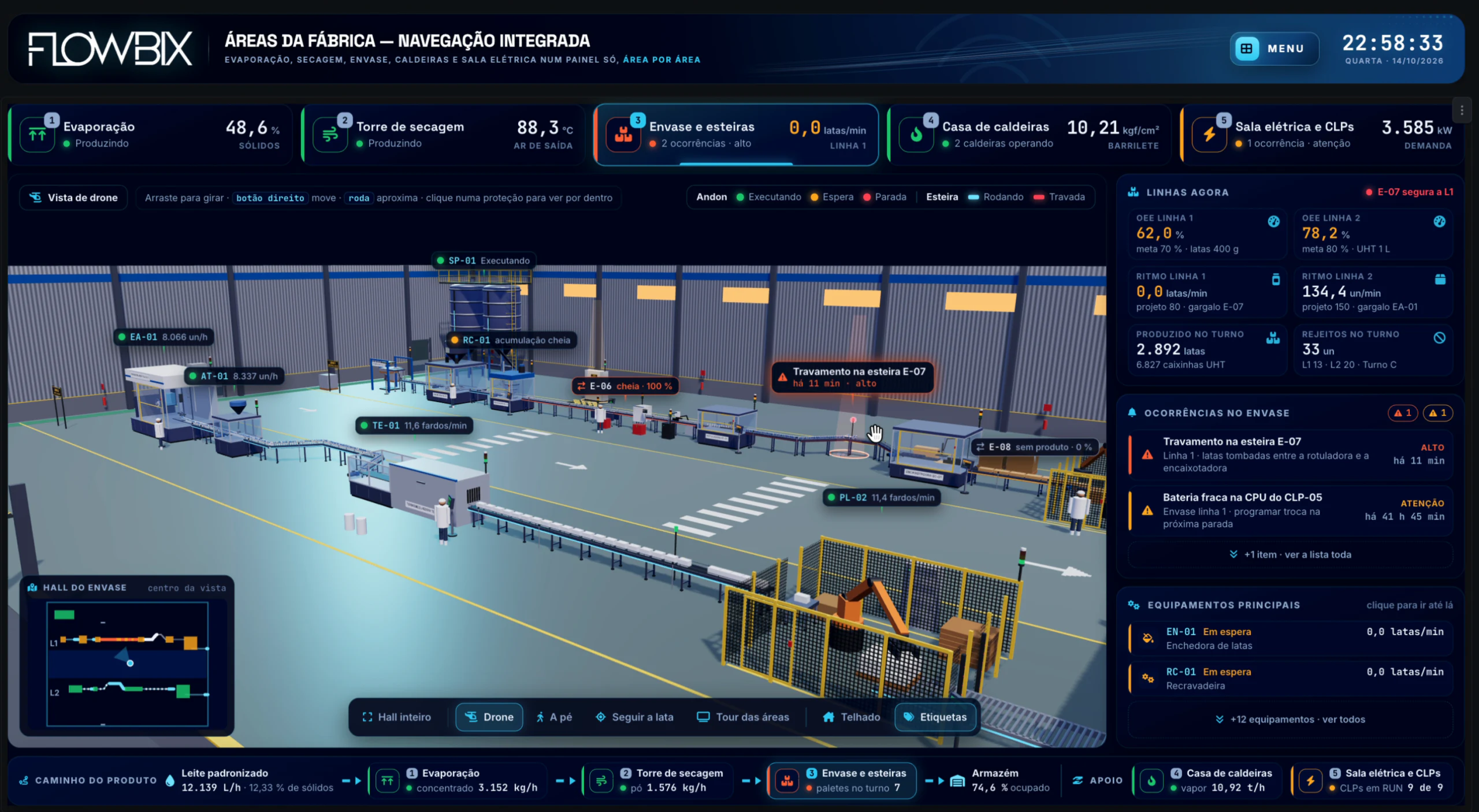

Tour 3D da Fábrica · Envase e esteiras · O hall do envase visto de drone

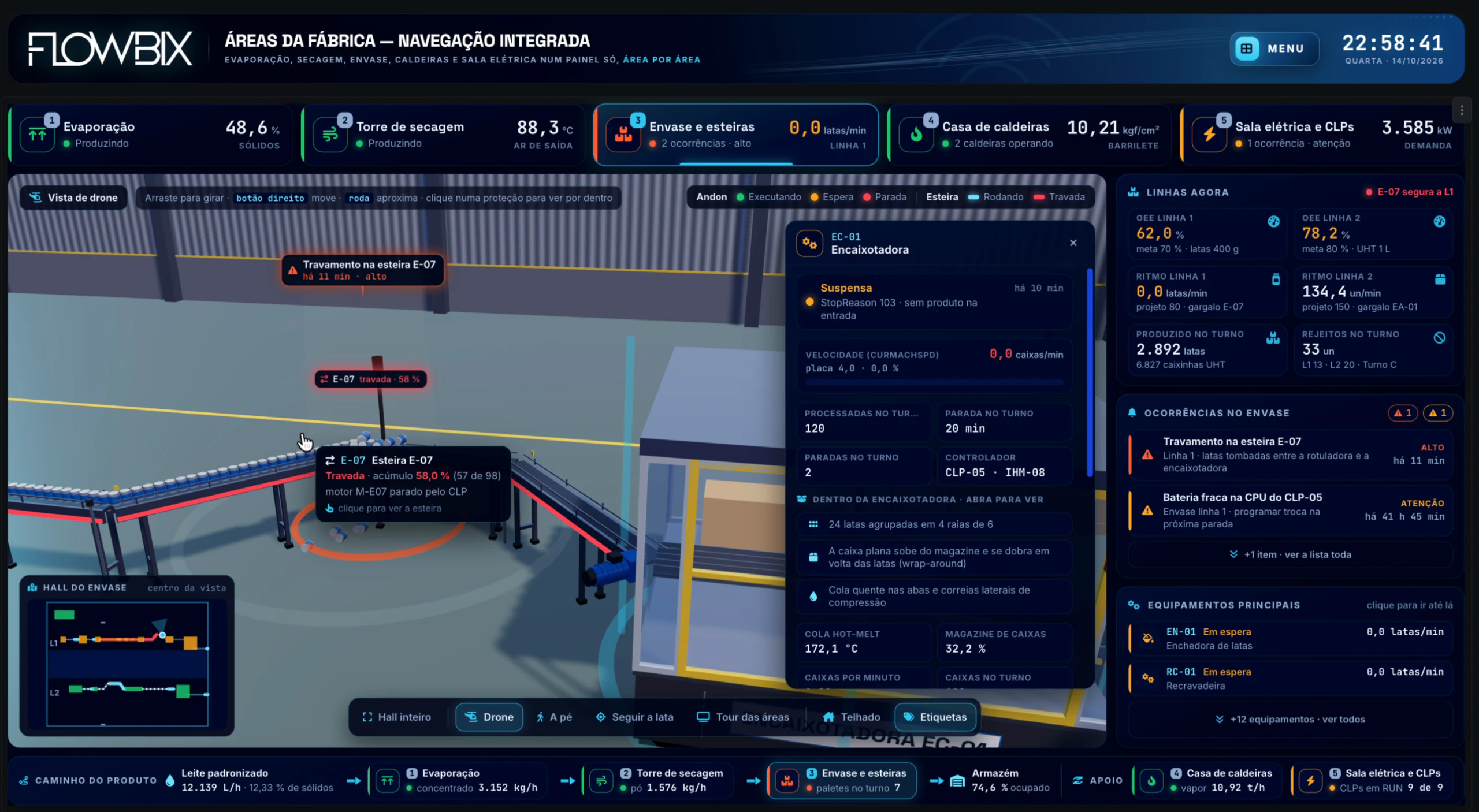

Tour 3D da Fábrica · Envase e esteiras · E-07 travada e a ficha da EC-01

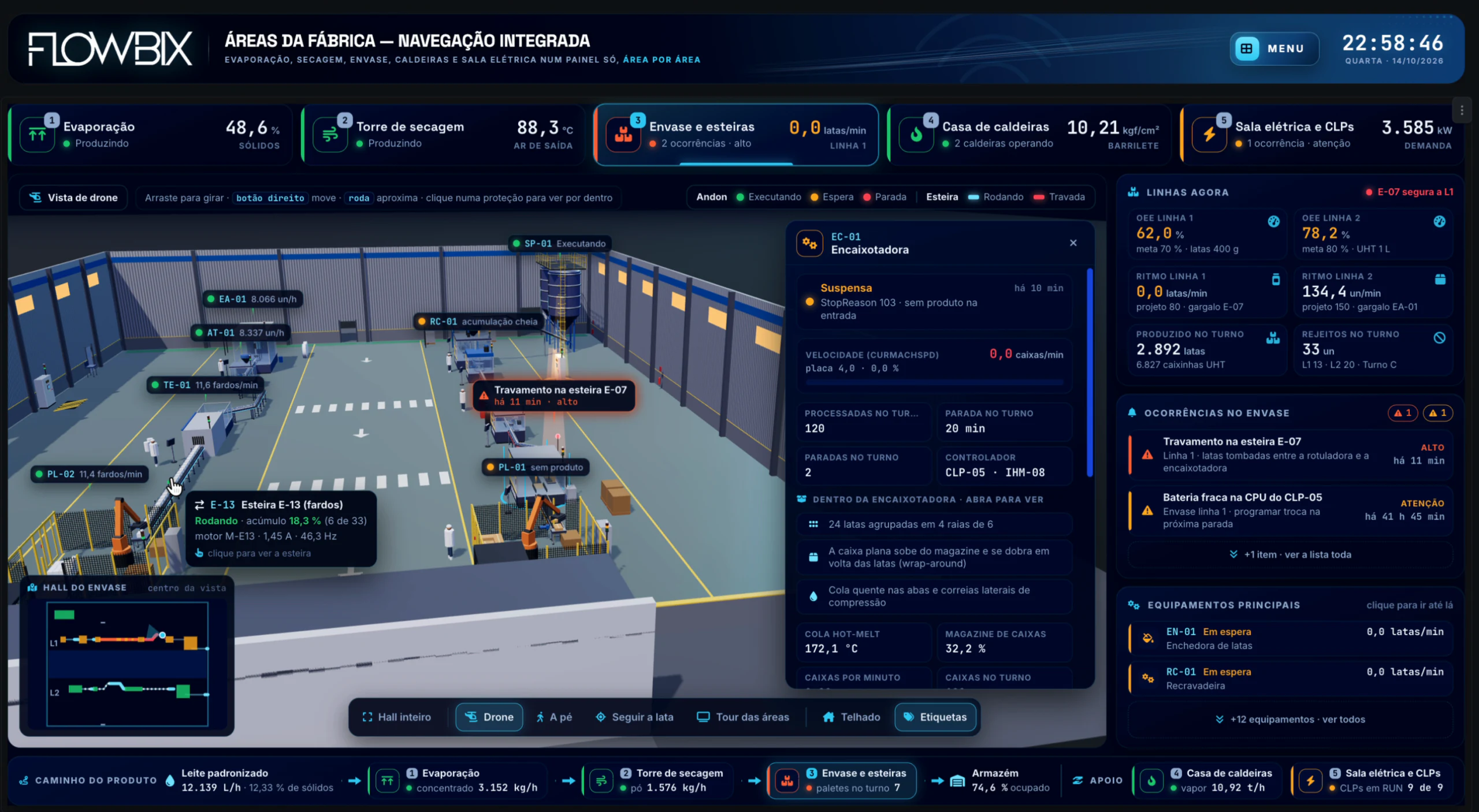

Tour 3D da Fábrica · Envase e esteiras · A esteira de fardos E-13

0:00trecho em loop · clique pausa

Role para ver o resto do quadro

Vista 1 de 4 · Vídeo do trechoA aba Envase e esteiras monta o hall em vista de drone. A câmera abre a ficha e a proteção da EC-01, entra na encaixotadora, passa pela esteira E-07 travada, sobe para ver o hall de cima e desce pela Linha 2 até o PL-02.

07As 5 áreas

Envase e esteiras

O que segura a Linha 1 de latas agora, em que ponto do hall está o travamento e como segue a Linha 2, de UHT, ao lado?

OEE da Linha 162,0 %

OEE da Linha 278,2 %

Latas/min Linha 10,0

No turno C, a Linha 1, de latas de 400 g, está a 0,0 latas/min, para projeto de 80, com OEE de 62,0 % e meta de 70 %; o painel aponta a E-07 como gargalo.
A ocorrência de nível alto diz que a esteira E-07 travou há 11 min, com latas tombadas entre a rotuladora e a encaixotadora; o acúmulo está em 58,0 %.
Logo após a E-07, a encaixotadora EC-01 está suspensa há 10 min, sem produto na entrada; o CLP-05, que a controla, tem bateria fraca na CPU há 41 h 45 min.
A Linha 2, de UHT 1 L, roda a 134,4 un/min, para projeto de 150, com OEE de 78,2 % e meta de 80 %. No turno: 2.892 latas, 6.827 caixinhas UHT e 33 rejeitos.

Por que importa

O supervisor do envase vê o hall em 3D, com etiquetas na cor do andon em máquinas e esteiras e o travamento sobre a esteira. Um clique abre a ficha da máquina, com motivo da parada, contadores do turno e o CLP que a controla; ao lado, o painel aponta a esteira que segura a Linha 1 e dá OEE e ritmo de cada linha.

Na frente · As 5 áreas

Evaporação Secagem Envase Caldeiras Sala elétrica

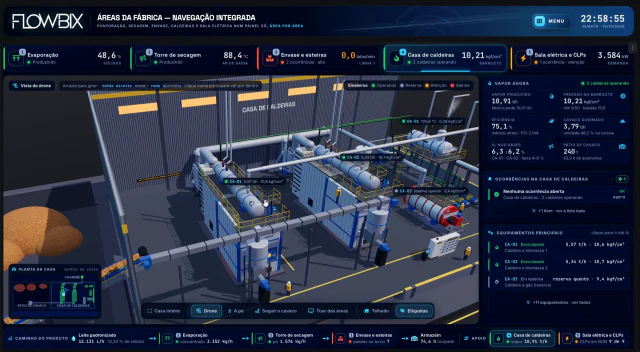

Tour 3D da Fábrica/As 5 áreas/Casa de caldeiras

Gravação real · dashboard Flowbix08 / 11

Flowbix · Tour 3D da Fábrica · Casa de caldeirasvista 1 de 4 · Vídeo do trecho

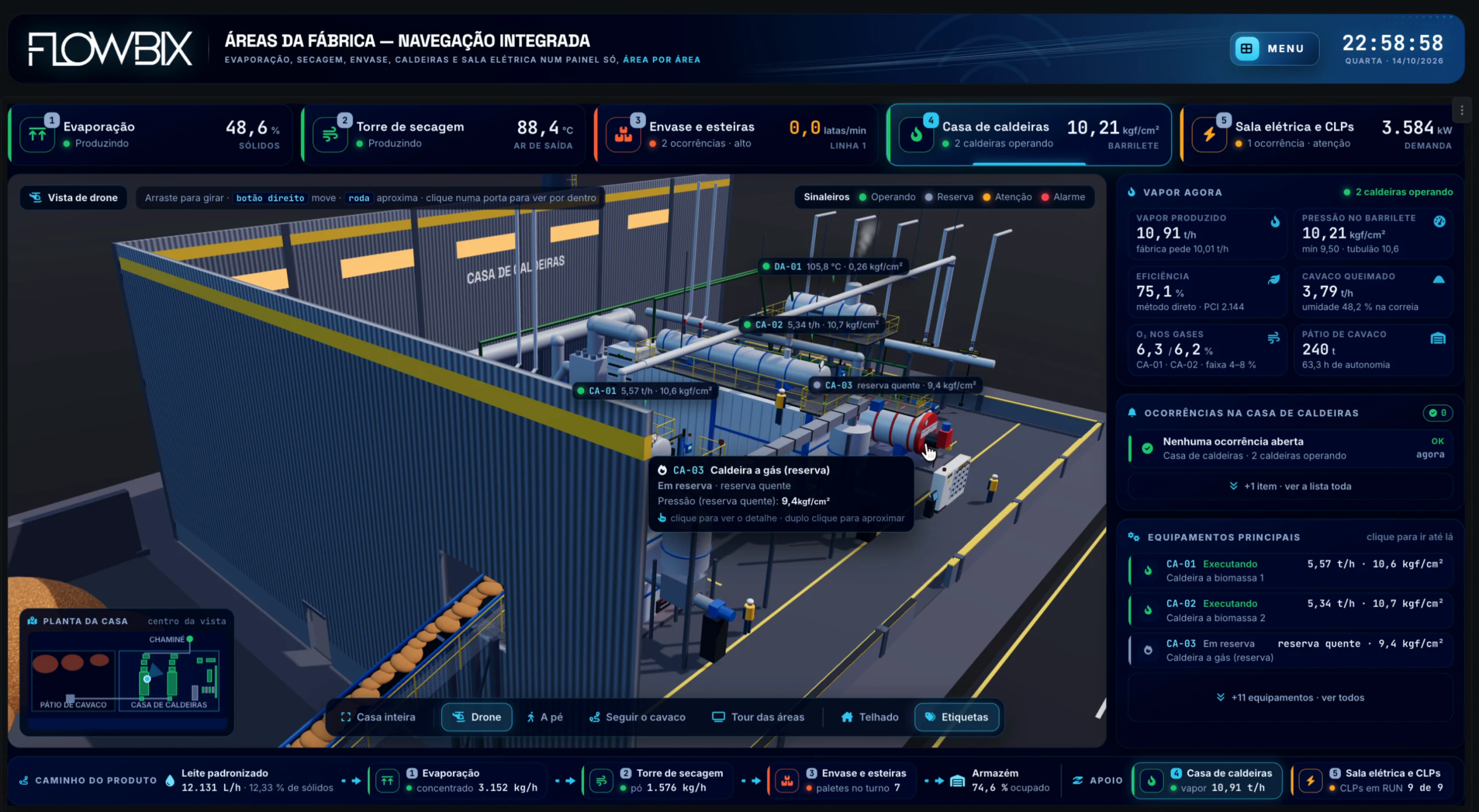

Tour 3D da Fábrica · Casa de caldeiras · Drone sobre as três caldeiras

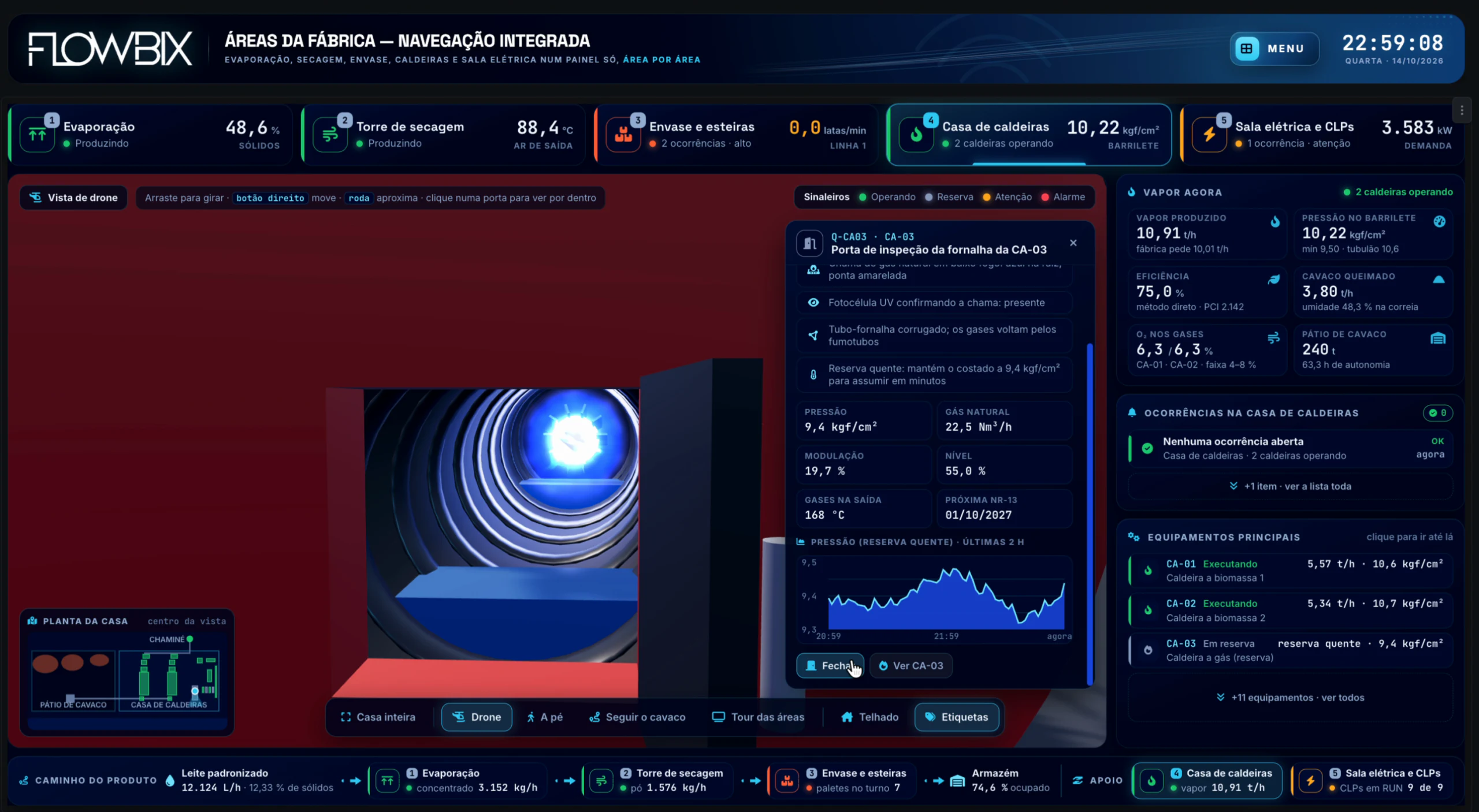

Tour 3D da Fábrica · Casa de caldeiras · Dentro da fornalha da CA-03

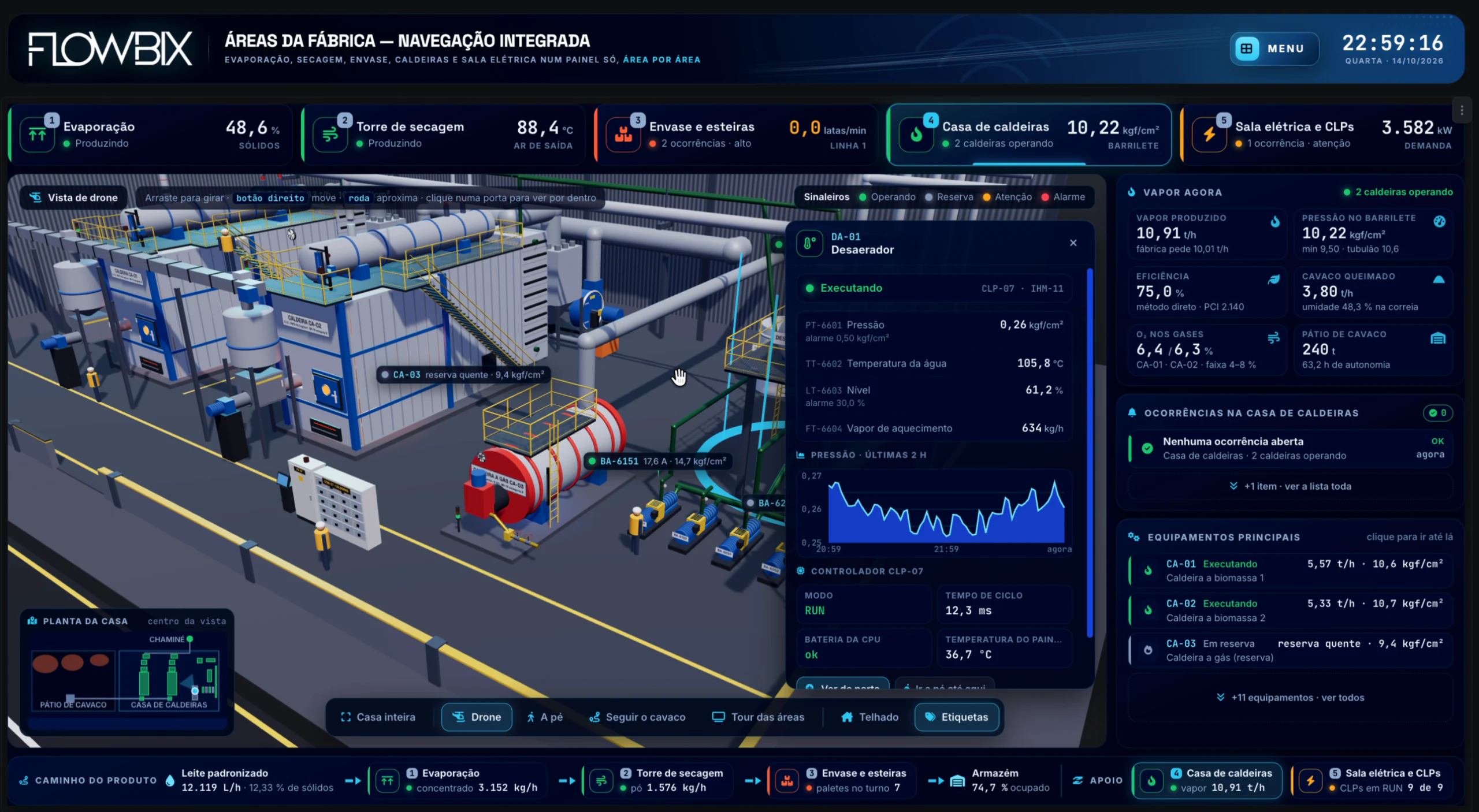

Tour 3D da Fábrica · Casa de caldeiras · Desaerador DA-01 e o CLP-07

0:00trecho em loop · clique pausa

Role para ver o resto do quadro

Vista 1 de 4 · Vídeo do trechoA casa de caldeiras é montada e o drone gira sobre a CA-01 e a CA-02. Abre o detalhe da CA-03, chega perto e olha a fornalha pela porta de inspeção; recua sobre o barrilete e as bombas e clica no desaerador DA-01.

08As 5 áreas

Casa de caldeiras

As duas caldeiras a biomassa cobrem o vapor que a fábrica pede, e a caldeira a gás está pronta para assumir se for preciso?

Vapor agora (t/h)10,91

Eficiência75,1 %

Autonomia do pátio63,3 h

Às 22:58:58, a CA-01 gera 5,57 t/h a 10,6 kgf/cm² e a CA-02, 5,34 t/h a 10,7 kgf/cm²; somam os 10,91 t/h do painel, contra 10,01 t/h pedidos pela fábrica.
Pelo método direto, a eficiência é de 75,1 %, com PCI de 2.144; queimam-se 3,79 t/h de cavaco com 48,2 % de umidade, e o pátio tem 240 t, 63,3 h de autonomia.
A CA-03, a gás, fica em reserva quente a 9,4 kgf/cm², com 22,5 Nm³/h de gás natural e modulação de 19,7 %; a próxima inspeção NR-13 é em 01/10/2027.
O desaerador DA-01 está a 0,26 kgf/cm², com alarme em 0,50, água a 105,8 °C, nível de 61,2 % e 634 kg/h de vapor de aquecimento; o CLP-07 está em RUN.

Por que importa

A equipe de utilidades vê numa tela o vapor de cada caldeira contra o que a fábrica pede, a eficiência e as horas de cavaco do pátio. No modelo 3D, um clique abre o detalhe do equipamento com o seu CLP, a câmera chega perto e dá para abrir a porta da fornalha da CA-03, mantida quente para assumir em minutos.

Na frente · As 5 áreas

Evaporação Secagem Envase Caldeiras Sala elétrica

Tour 3D da Fábrica/As 5 áreas/Sala elétrica e CLPs

Gravação real · dashboard Flowbix09 / 11

Flowbix · Tour 3D da Fábrica · Sala elétrica e CLPsvista 1 de 4 · Vídeo do trecho

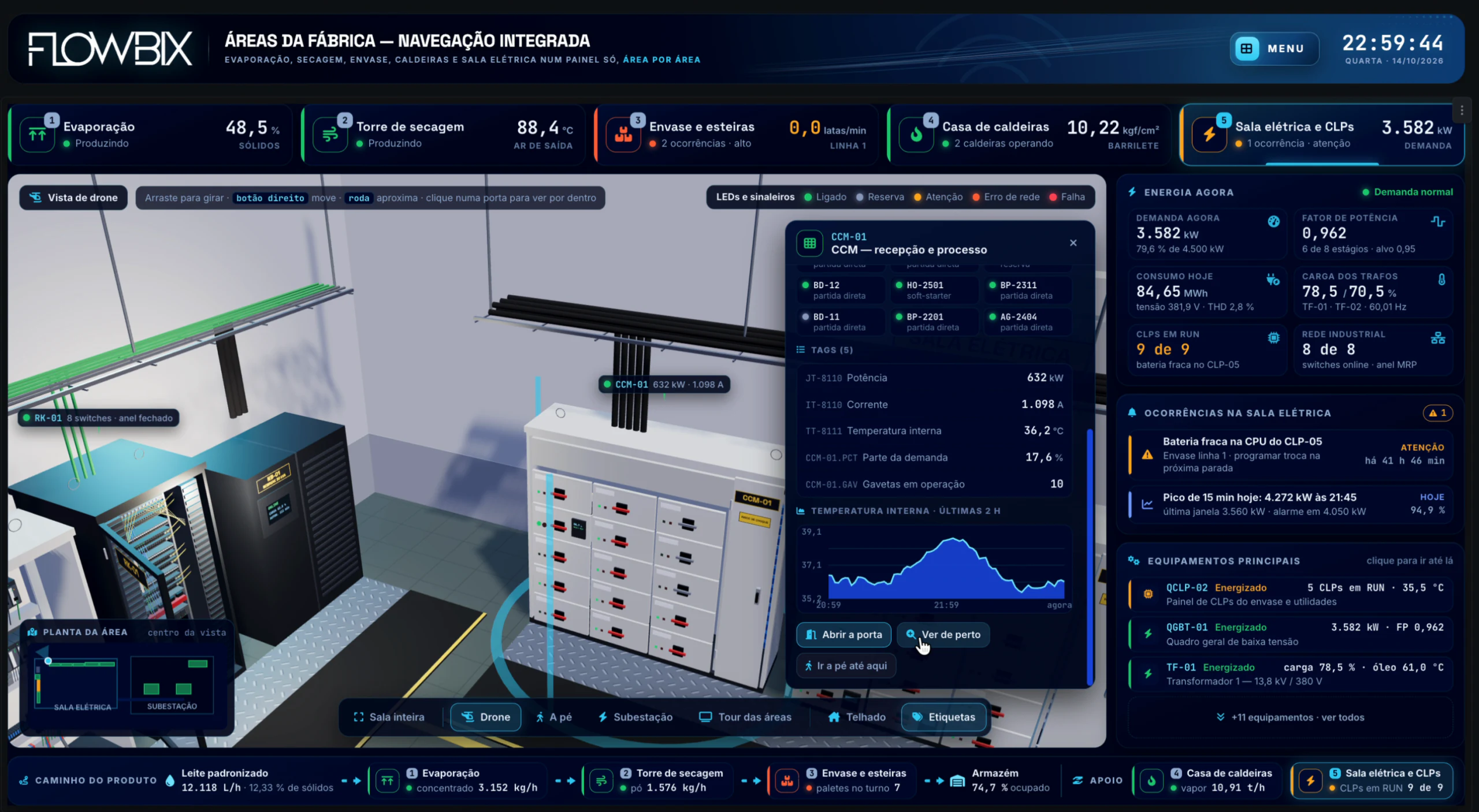

Tour 3D da Fábrica · Sala elétrica e CLPs · CCM-01, recepção e processo

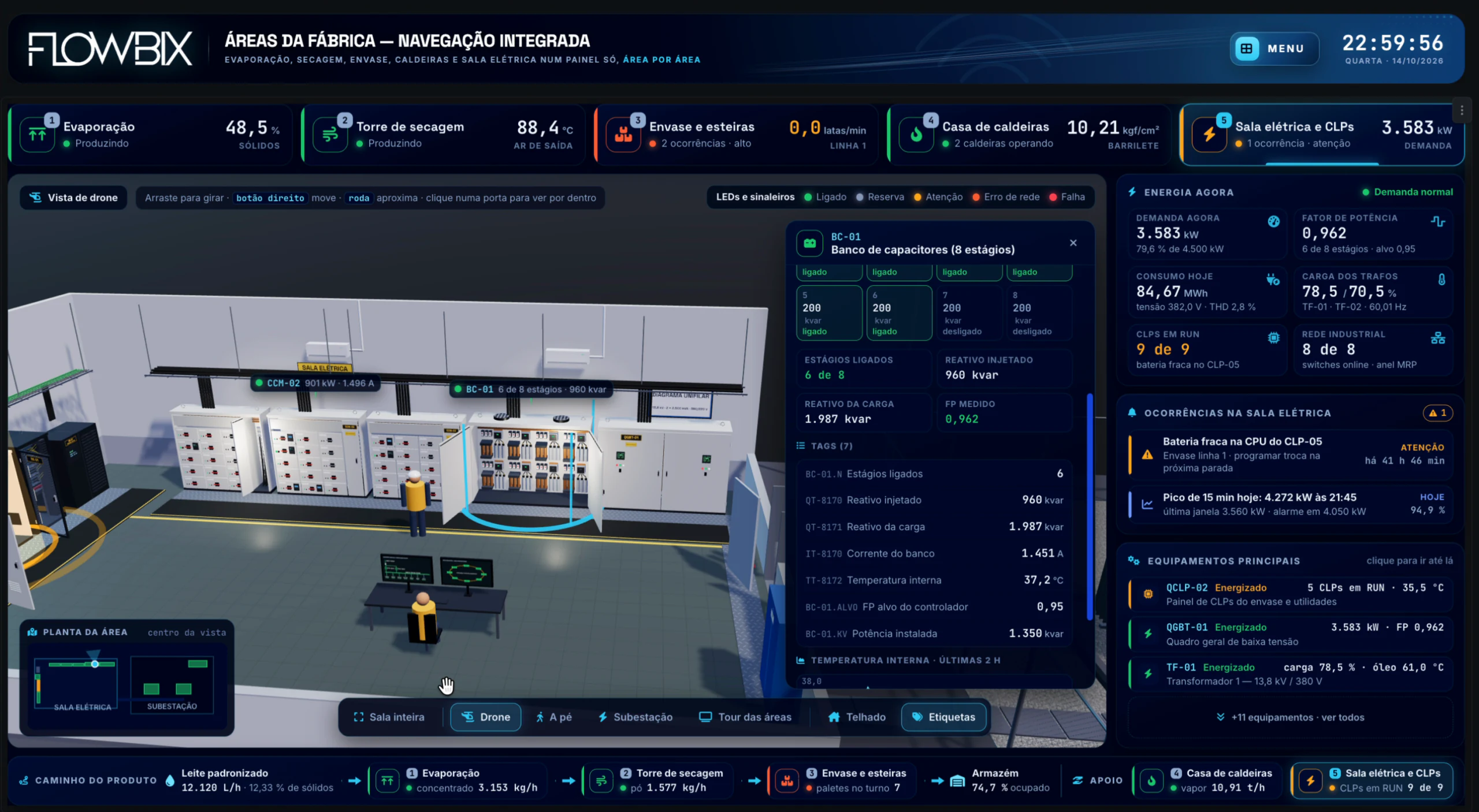

Tour 3D da Fábrica · Sala elétrica e CLPs · Banco de capacitores BC-01

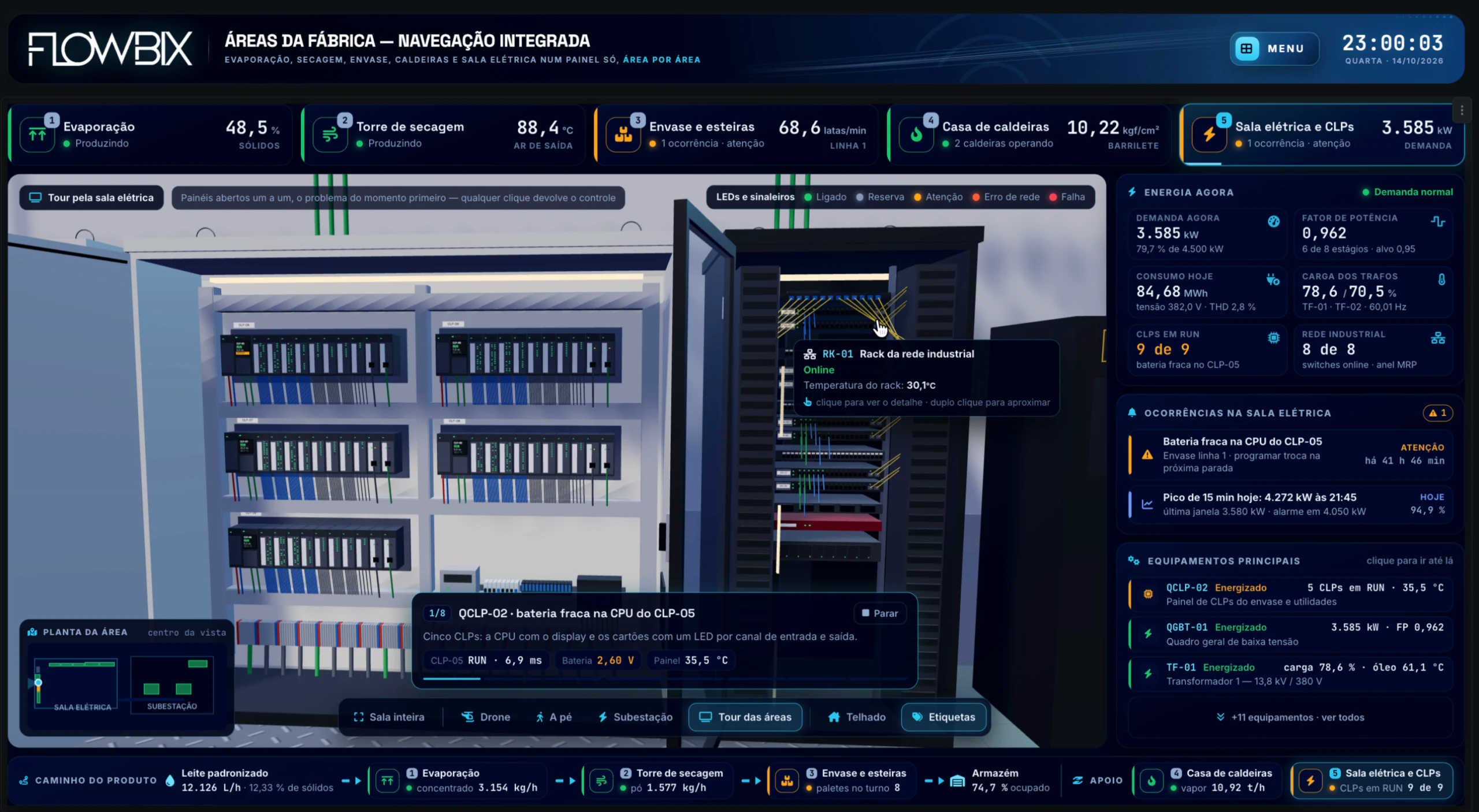

Tour 3D da Fábrica · Sala elétrica e CLPs · Tour: a bateria do CLP-05

0:00trecho em loop · clique pausa

Role para ver o resto do quadro

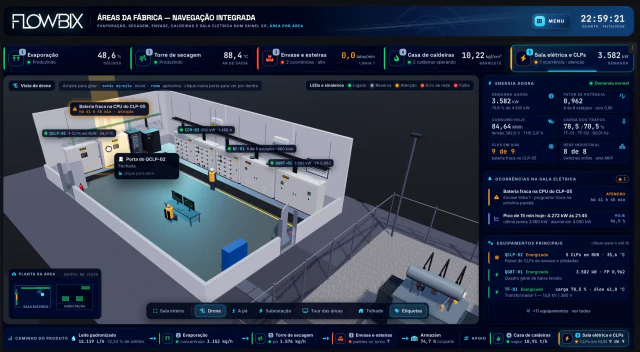

Vista 1 de 4 · Vídeo do trechoA vista de drone percorre a sala e abre, porta a porta, o QCLP-02, o QCLP-01, o rack RK-01, o CCM-01 e o banco BC-01; depois, o Tour pela sala elétrica faz os passos 1 e 2: a bateria do CLP-05 e o QGBT-01 por dentro.

09As 5 áreas

Sala elétrica e CLPs

Quanto da demanda contratada a fábrica usa agora, o banco de capacitores segura o fator de potência e algum CLP pede atenção?

Demanda agora (kW)3.583

Fator de potência0,962

Bateria da CPU2,60 V

Às 22:59:56, a demanda está em 3.583 kW, 79,6 % dos 4.500 kW contratados; o pico de 15 min de hoje, 4.272 kW às 21:45, ficou acima do alarme de 4.050 kW.
O banco BC-01 tem 6 de 8 estágios ligados e injeta 960 kvar, diante de 1.987 kvar de reativo da carga; o FP medido é 0,962, para alvo de 0,95.
No CCM-01, de recepção e processo, a potência é de 632 kW, com 1.098 A, 17,6 % da demanda da fábrica, 10 gavetas em operação e 36,2 °C por dentro.
Os 9 CLPs estão em RUN e os 8 switches do anel MRP, online; a bateria da CPU do CLP-05, do envase linha 1, marca 2,60 V e está em atenção há 41 h 46 min.

Por que importa

Energia e automação dividem a mesma sala em 3D: um clique abre o CCM, o banco de capacitores ou o painel de CLPs com as suas medidas, e a coluna da direita mantém demanda, trafos, CLPs e rede à vista. O Tour pela sala elétrica abre os painéis um a um, começando pelo problema do momento.

Na frente · As 5 áreas

Evaporação Secagem Envase Caldeiras Sala elétrica

Flowbix/Quem confia

10 / 11

Quem confia

Empresas que
rodam Flowbix

Varejo, indústria, logística, energia e saúde com monitoramento e observabilidade Flowbix em produção.

16empresas entre os
clientes Flowbix

Flowbix · Tour 3D da Fábrica · Vamos conversar · 11 / 11

Próximo passo

E se o tour fossepela sua fábrica?

Agende uma conversa com o time comercial da Flowbix e veja este dashboard montado sobre as áreas, os equipamentos e os CLPs da sua fábrica, da vista de drone ao painel do CLP aberto.
